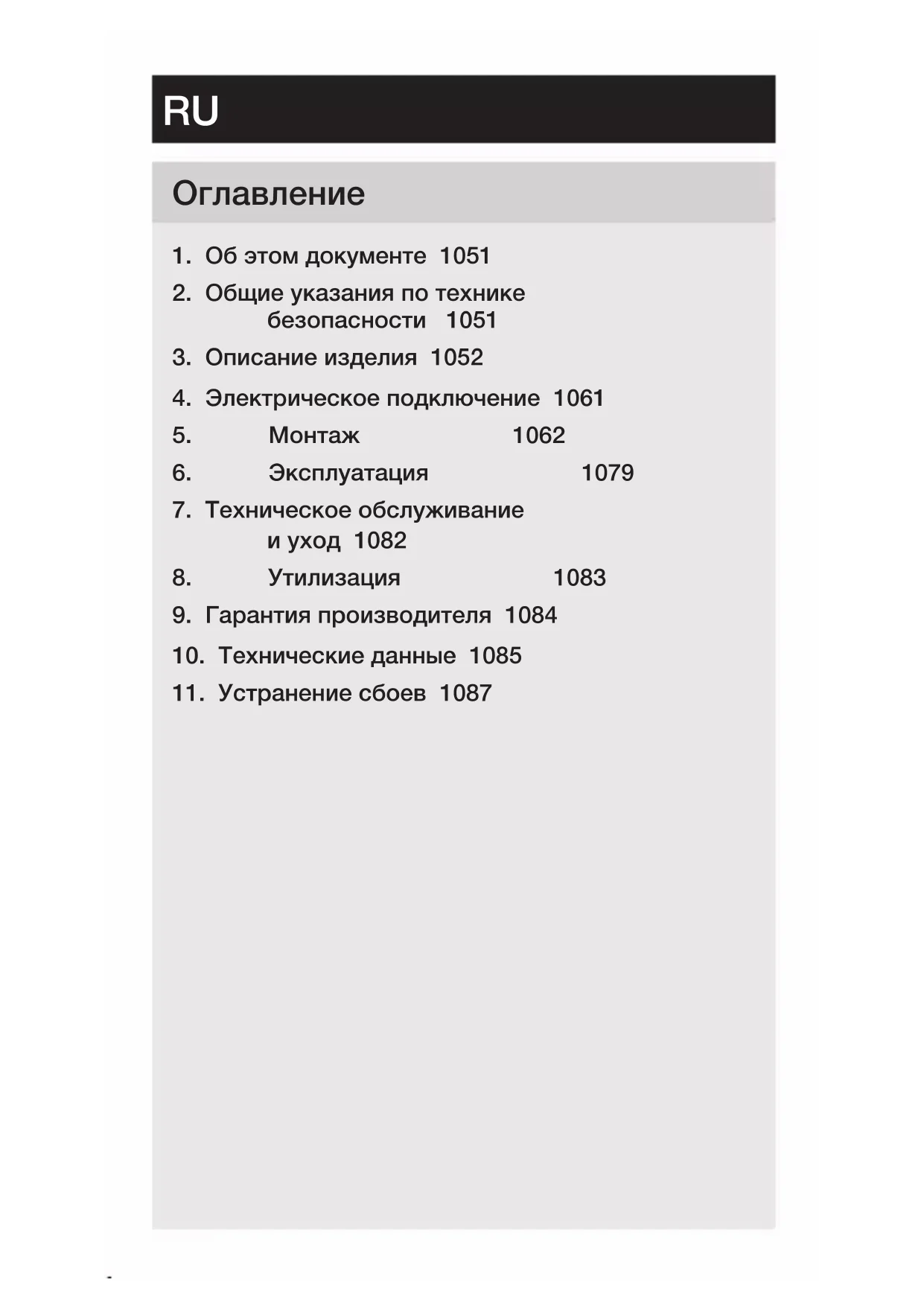

• 必要时限制或更改感应范围。Оглавление

1. Об этом документе 1051

2. Общие указания по технике

3. Описание изделия 1052

4. Электрическое подключение 1061

6. Эксплуатация 1079

7. Техническое обслуживание

9. Гарантия производителя 1084

10. Технические данные 1085

11. Устранение сбоев 1087

1. Об этом документе

– Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях! Предупреждение об опасностях из-за удара электрическим током! Предупреждение об опасностях из-за воды!

2. Общие указания по технике

Опасность при несоблюдении инструкции по эксплуатации! Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым

• Тщательно прочесть инструкцию.

• Соблюдать указания по технике безопасности.

• Хранить в доступном месте. – Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к т окопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.– 994 –

– Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу. – Соблюдать национальные указания по установке и условия подключения (D: VDE 0100, A: ÖVE-ÖNORM E8001-1, SEV 1000). – Использовать только оригинальные запасные части. – Ремонт разрешается выполнять только специализированным предприятиям.

Применение по назначению – Сенсорный светильник для настенного монтажа на улицах и в помещениях (L845SC). – Светильник для настенного монтажа на улицах и в помещениях (L845C). – Сенсорный светильник для напольного монтажа на улицах и в помещениях (GL85SC600/900). – Светильник для напольного монтажа на улицах и в помещениях (GL85C600/900). Применение не по назначению – Яркость изделий не регулируется.

Для исключения неправильных срабатываний необхо- димо соблюдать расстояние не менее 3 м до маршру- тизатора WLAN и точек доступа.– 995 –

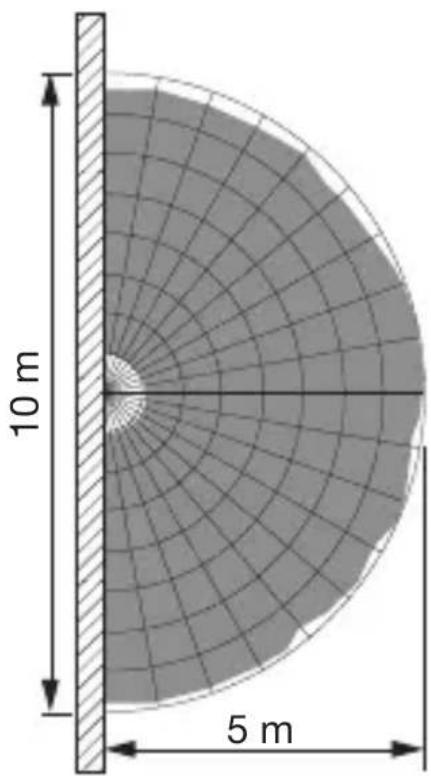

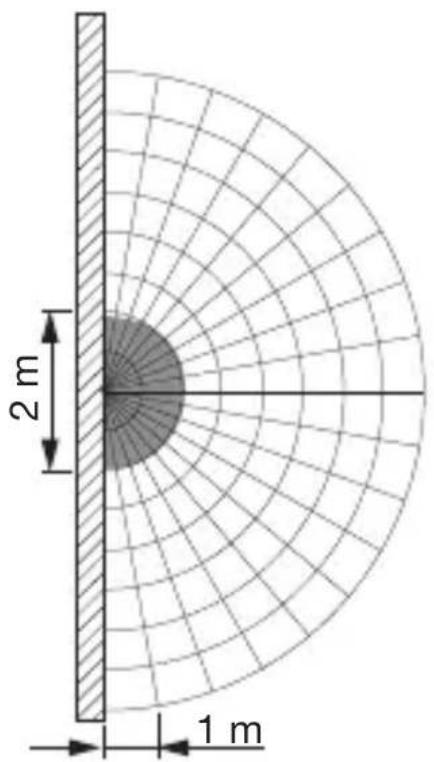

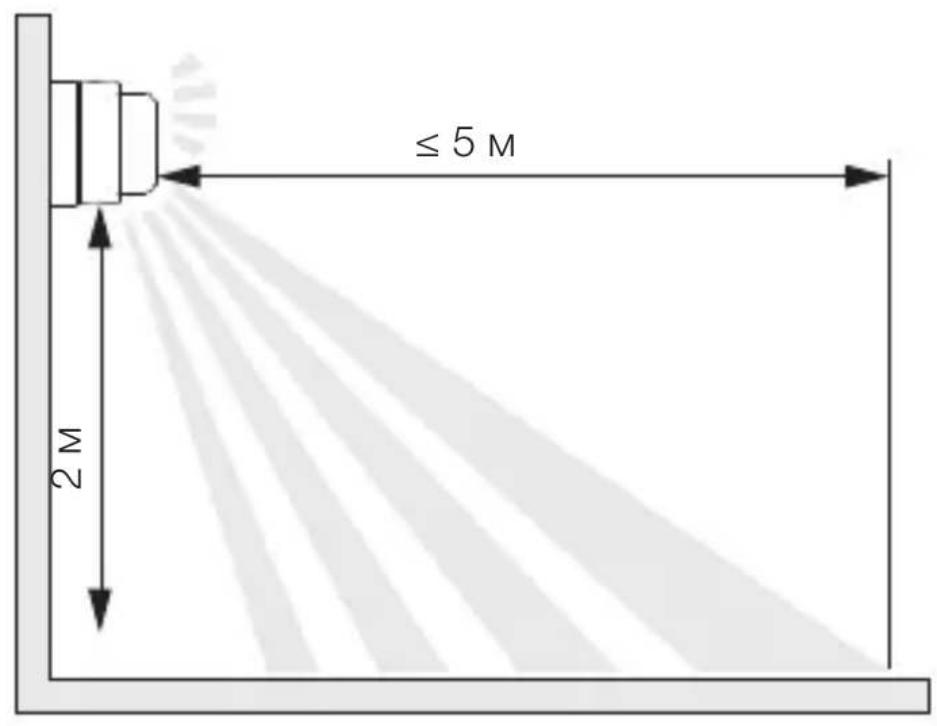

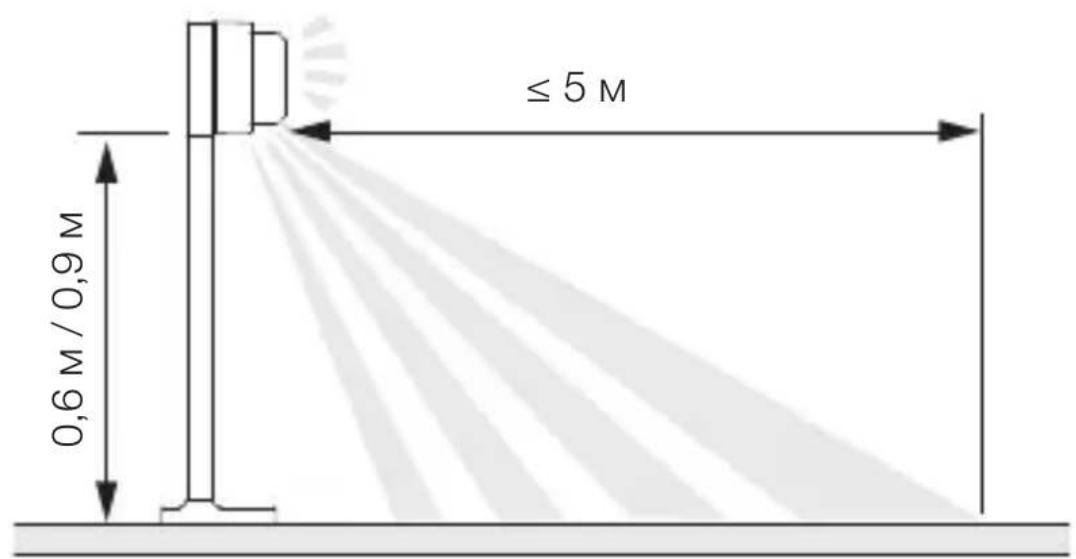

Принцип работы (L845SCиGL85SC600/900) – Сенсорные светильники (SC) являются активными датчиками движения. – Встроенный ВЧ-сенсор (iHF) посылает высокочастотные электромагнитные волны (5,8ГГц) и получает их эхо. При движении людей в зоне обнаружения светильника сенсорный светильник воспринимает изменения эхо. Микропроцессор дает команду переключения "Включить свет". – Самая надежная регистрация движения обеспе- чивается монтажом изделия сбоку относительно направления движения. – Радиус действия регистрации движений ограничен, если Вы подходите непосредственно к изделию. – Возможно обнаружение через двери, оконные стекла или стены. – Сенсор различает движущихся людей и движущиеся объекты, такие как кусты или мелкие животные. Таким образом исключаются ошибочные включения из-за мелких животных и сбоев по причине экстремальных температур. Принцип работы (L845CиGL85C600/900) Варианты C могут быть объединены в сеть с другими сенсорами по Bluetooth для реализации расширения зоны охвата. Они передают обнаруженные сигналы (присутствие и яркость) по Bluetooth. Управление происходит в объединенном в сеть сенсоре с другим интерфейсом.– 996 –

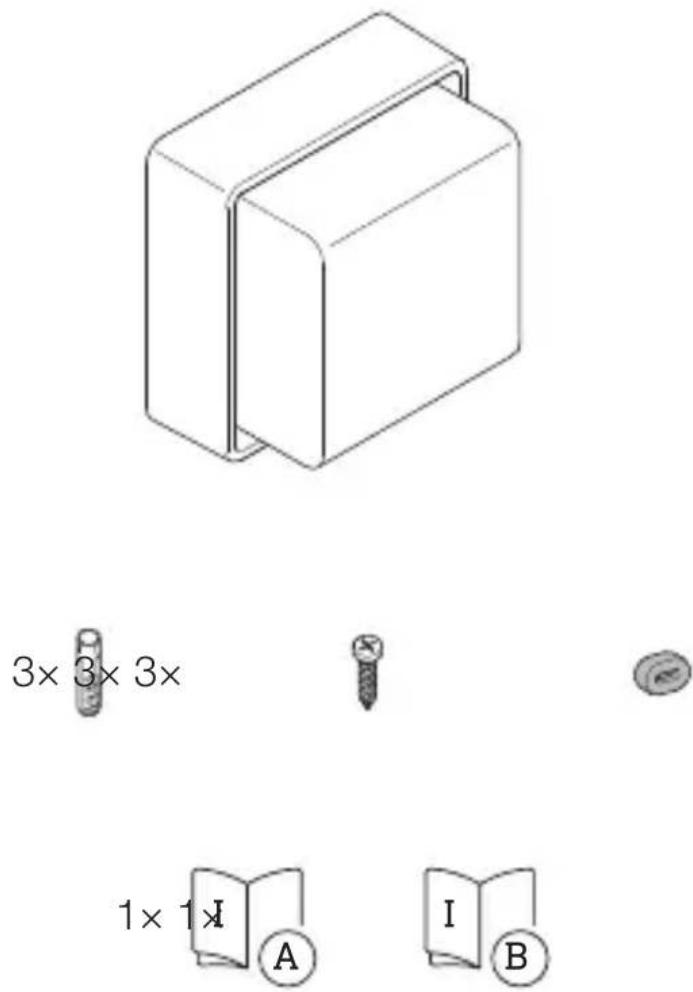

Объемпоставки L845SC, L845C

3× 3× 3× 1× 1× – 1 (сенсорный) светильник – 3 дюбеля – 3 винта – 3 проставки – 1 сертификат безопасности (А) – 1 инструкция по быстрому запуску (В)– 997 –

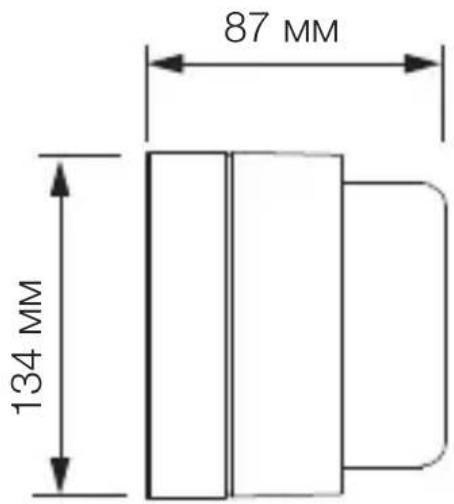

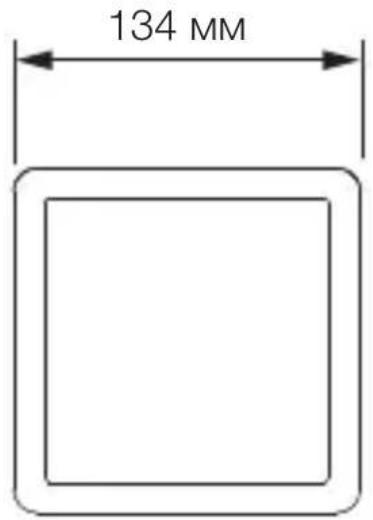

Размеры изделия L845SC, L845C

134мм 134мм 87мм– 998 –

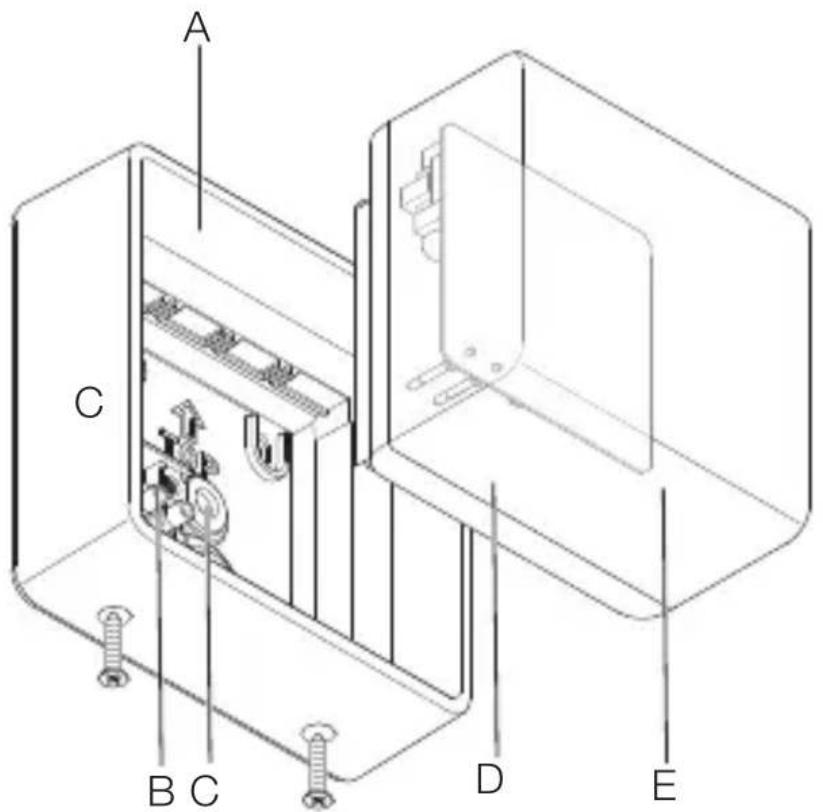

Обзор изделия L845SC, L845C

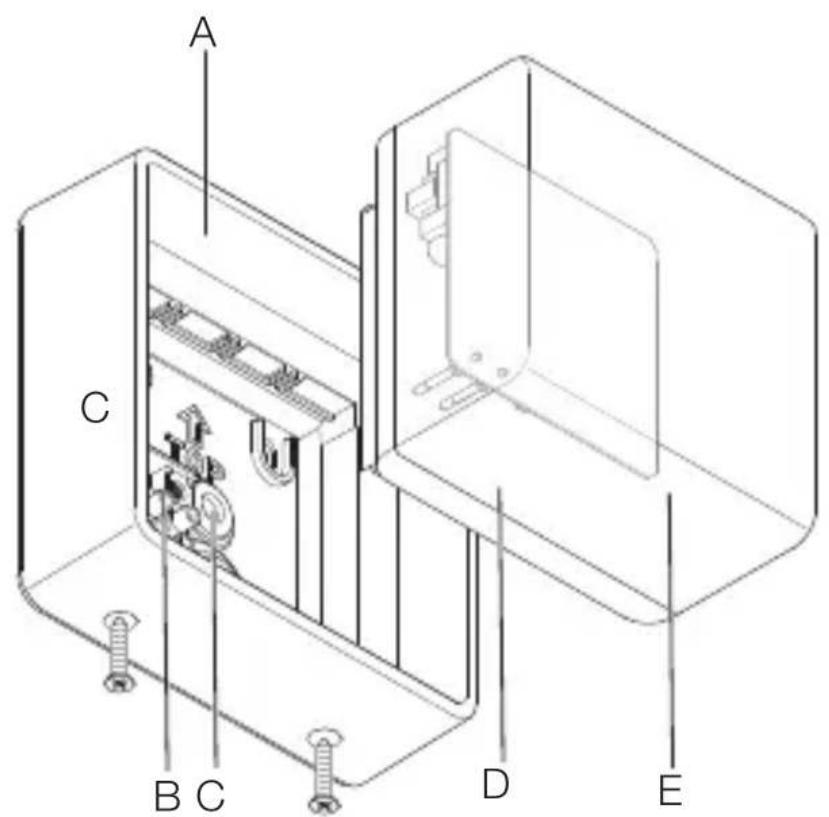

A Кронштейн B Клемма подключения C Уплотнитель D Штекерное соединение E Светящиеся кубы– 999 –

Объем поставки GL85SC, GL85C

– 1 (сенсорный) светильник – 1 крепление – 1 профиль (альтерн. 437ммили737мм) – 1 плита основания – 4 дюбеля – 4 винта – 3 соединительных винта – 4 подкладных шайбы – 4 небольших винта – 1 сертификат безопасности (А) – 1 инструкция по быстрому запуску (В)
