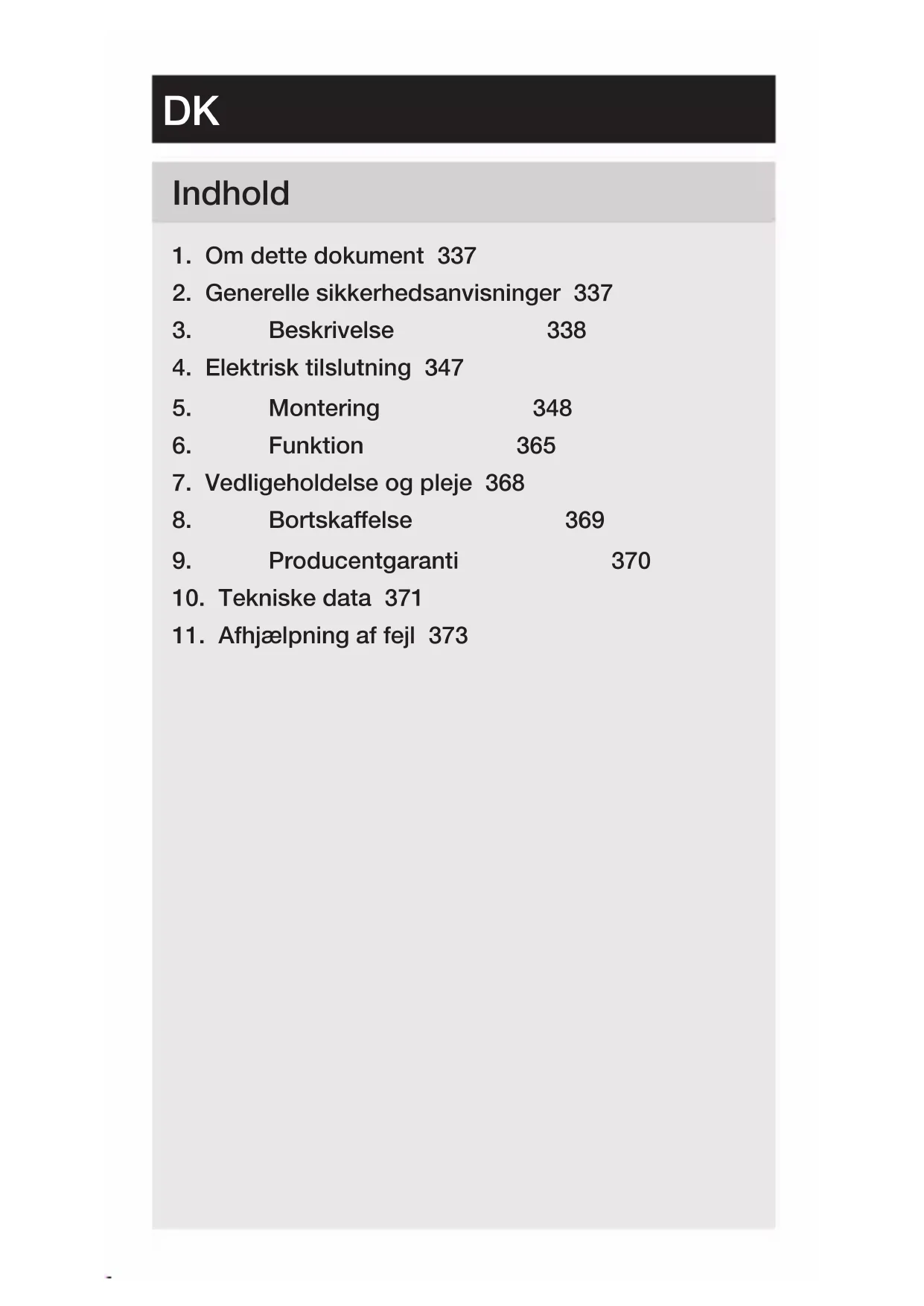

BRUGSANVISNING GL 85 STEINEL

1. Om dette Dokument 337
2. Generelle sikkerhedsanvisninger 337
3. Beskrivelse 338
4. Elektrisk tilslutning 347
5. Montering 348
6. Funktion 365
7. Vedligeholdelse og pleje 368
8. Bortskaffelse 369
9. Producentgaranti 370
10. Tekniske data 371
11. Afhjælpning af fejl 373

1. Om dette dokument

• Ophavrsretligt beskyttet. Eftertryk, ogsa i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel mod farer på grund af strøm!

Advarsel mod farer på grund af vand!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke fjolges!

Denne brugsanvisning indeholder vigtige informationer om sikker handtering af enheden. Der gores specifikt opmaerksom på mulige farer. Manglende overholdelse kan medfrole donden eller alvorlige kvæstelser.

• Laes brugsanvisingen omhyggeligt.
  Folg sikkerhedsanvisningerne.
  Opbevar brugsanvisingen, sa der er adgang til den.

• Händtering af elektrisk strom kan medføre farlige situationer. Beröring af strom f Orende dele kan give elektrisk stød, forbrændinger og medfør dodsfald.

• Arbejde på netspænding mA kun udføres af kvalificeret fagpersonale.
• Overhold det pagældende lands installationsforskrifter og tilslutningsregler (f. eks. D: VDE 0100,

• Brug kun originale reservedele.
• Reparationer må kun udføres af specialvirksomheder.

3. Beskrivelse

Korrekt anvendelse

• Sensorlampe til vægmontering udendørs og indendørs (L 845 SC).
• Lampe til vægmontering udendørs og indendørs (L 845 C).
• Sensorlampe til jordmontering udendørs og indendørs (GL 85 SC 600 / 900).
• Lampe til jordmontering udendørs og indendørs (GL 85 C 600 / 900).

Ukorrekt anvendelse

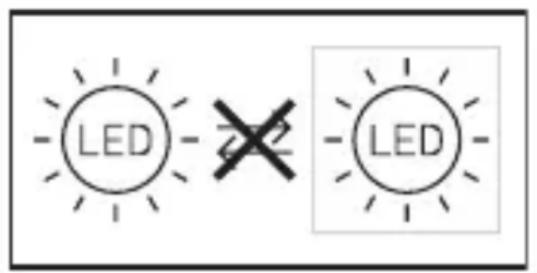

• Enhederne kan/DDempes.

Kan/DDempes

Bemærk:

Der skal ære en minimumsafstand på 3 m til WLANruteren og de forskellige Access Points for at undgå fejlfunktioner.

Funktionsprincip (L 845 SC og GL 85 SC 600 / 900)

• Sensorlamperne (SC) indeholder en aktiv bevægelsessensor.
• Den intelligente højfrekvenssensor (iHF) udsender højfrekvente elektromagnetiske bolger (5,8 GHz) og modtager deres ekko. Nár personer bevæger sig i sensorlampens overvågningsområde, registreresændingen i ekkoet af sensoren. En mikroprocessor udloser kommandoen "Tænd lyset".
• Den sikreste bevægelsesovervågning foretages ved at montere enheden på tværs af gangretningen.
• Bevægelsesovervågnings rækkevidde er begrænset, hvis du går direkte hen mod enheden.
• Sensoren kan registrere signaler gennem dore, ruder og tynde vægge.
• Sensoren skelner vha. en signalanalyse mellem personer og objekter, der bevæger sig, som f.eks. buske og små dyr. Fejludløsninger pga. små dyr og forstyrelser pga. ekstreme temperaturer elimineres på/DDne mäde.

Funktionsprincip (L 845 C og GL 85 C 600 / 900)

C-varianterne kan forbindes i netværk med andre sensorer via Bluetooth for at udvide overvågningsområdet. Devideresender de registrerede signaler (tilstedeværelse og lysstyrke) via Bluetooth. Styringen sker i sensoren i netværket med et andet interface.

Leveringsomfang for L 845 SC, L 845 C

3.1

• 1 (sensor)-lampe
• 3 rawlplugs
• 3 skruer
• 3 afstandsholder
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

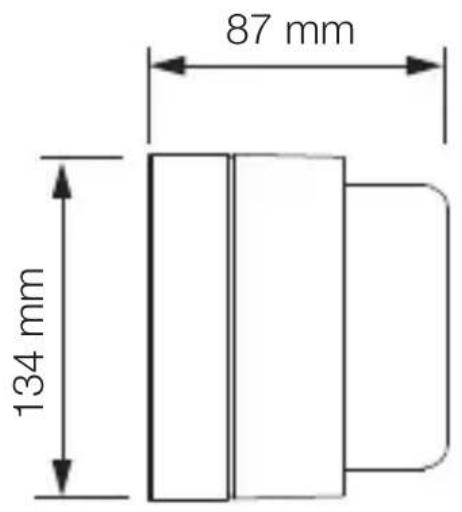

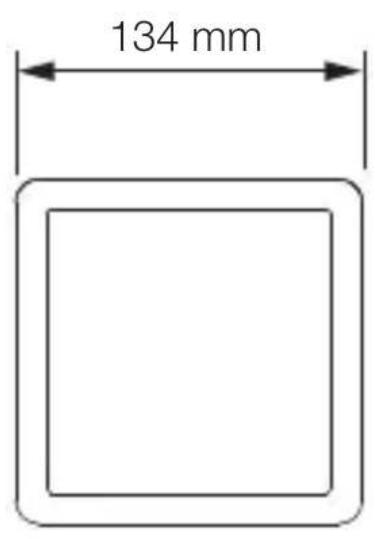

Produktmal for L 845 SC, L 845 C

3.2

DK

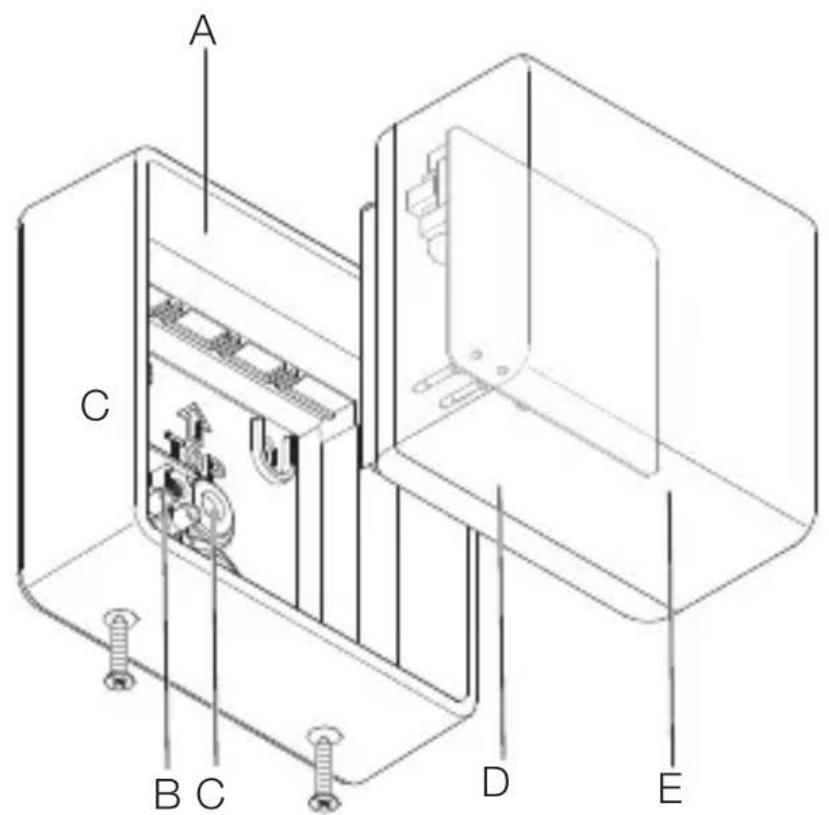

3.3

A Vægbeslag
B Tilslutningsklemme
C Lukkeprop
D Stik forbindelse
E Lampeterning

Leveringsomfang for GL 85 SC, GL 85 C

3.4

• 1 (sensor)-lampe
  -1 holder
• 1 profil (alternativt 437mm ellr 737~mm )
• 1 jordplade
• 4 rawlplugs
  -4 skruer
• 3 forbindelsesskruer
• 4 spændeskiver
  -4 sma skruer
• 1 sikkerhedsdatablad (A)
• 1 Quick-Start-guide (B)

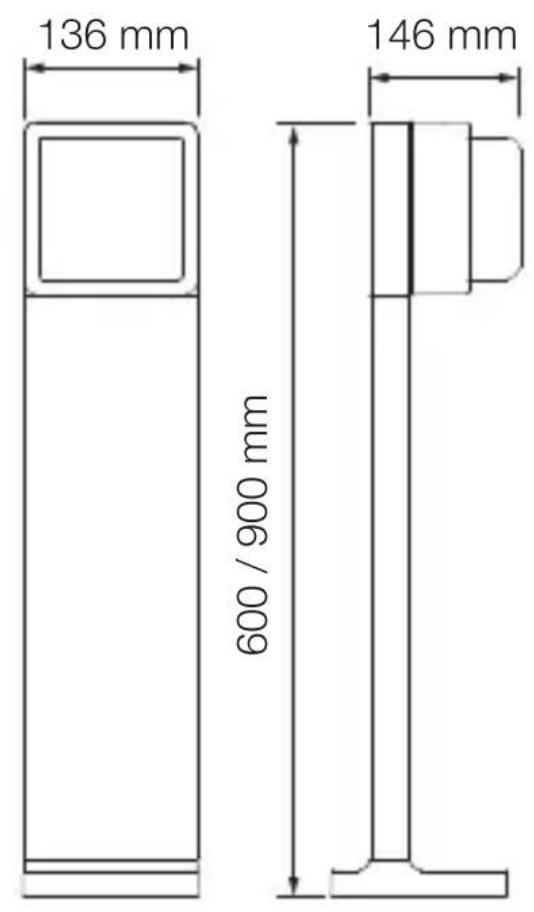

Produktmal for GL 85 SC, GL 85 C

3.5

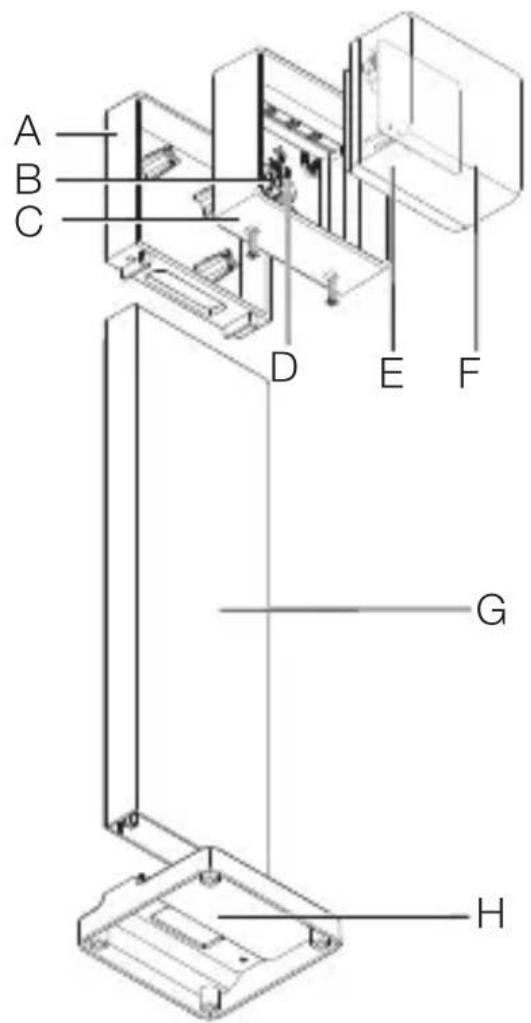

Oversigt over enhed GL 85 SC, GL 85 C

3.6

DK

A Holder
B Tilslutningsklemme
C Kabinet
D Lukkeprop
E Stik forbindelse
F Lampeterning
G Profil
H Jordplade

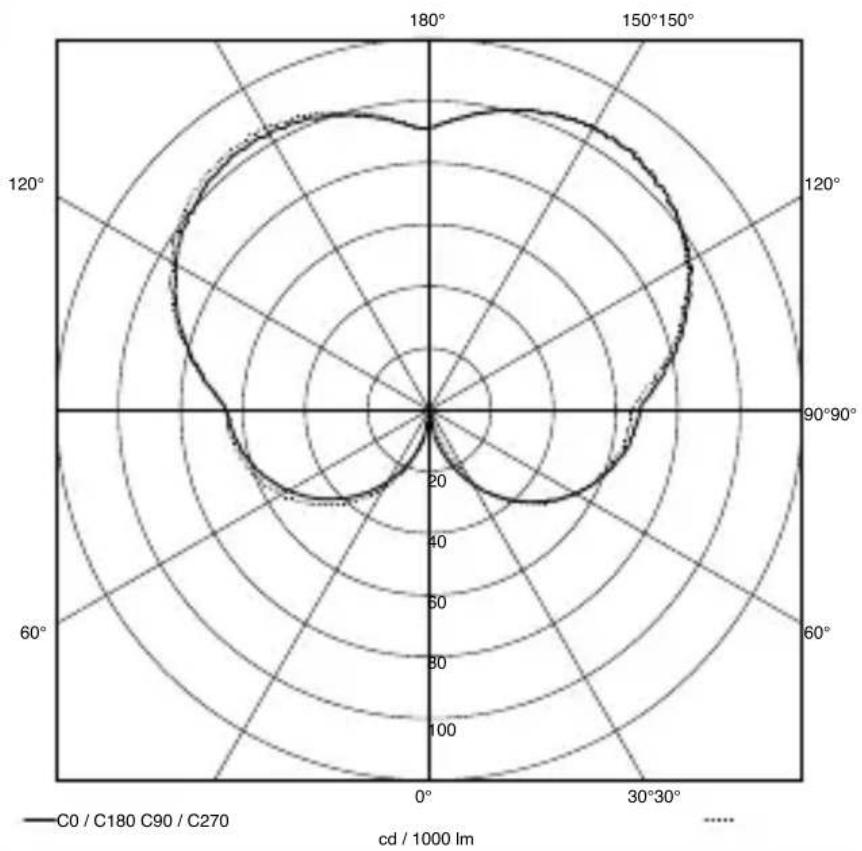

Lysstyrkeforderding

3.7

Netledningen bestär af en ledning med 2-3 ledere:

L = fase (oftest sort, brun aller grä)

Beskyttelsesleder (PE):

• Tilslut beskyttelsestederen til jordmuffen.

Enheden kan ogsa tilsluttes elektrisk after en netafbrdyder, hvis det er sikret, at netafbrdyeren altid er taendt.

Lyskilden i++, lampe kan化进程. Hvis lyskildenskal udskiftes (f.eks. när den化进程), skal hele lampen udskiftes.

5. Montering

Berøring af stromførende dele kan give elektrisk stød, forbrændinger eller medføre dødsfald.

• Slå strømmen fra, og afbryd spændingstilførslen.
• Kontroller med en spændingstester, om spændingen er afbrudt.
• Sørg for, at spændingstilførslen forblinger afbrudt.

Fare for materielle skader!

Ombytning af tilslutningsledningerne kan medføre kortslutning.

• Identificer til Slutningsledningerne.
• Forbind tilslutningsledningerne korrekt.

Forberedelse af montering

• Kontroller allekomponenterforbeskadigelser. Erproduktesbekadiget,ma detikke tagesi brug.
  Vaelg et egnet monteringssted.
• Tag hensyn til rækkevidden
• Tag hensyn til bevægelsesregisteringen
  -Vibrationsfrit.
  -Overvågningsområde Eden forhind ringer.
  -Ikke i eksplosionsfarlige områder.
  -Ikke på let brændbare overflader.
  -Ingen mulighed for at se ind i lyskilden fra kort afstand (<30 cm).
  -Mindst 5 m afstand til andre lamper.

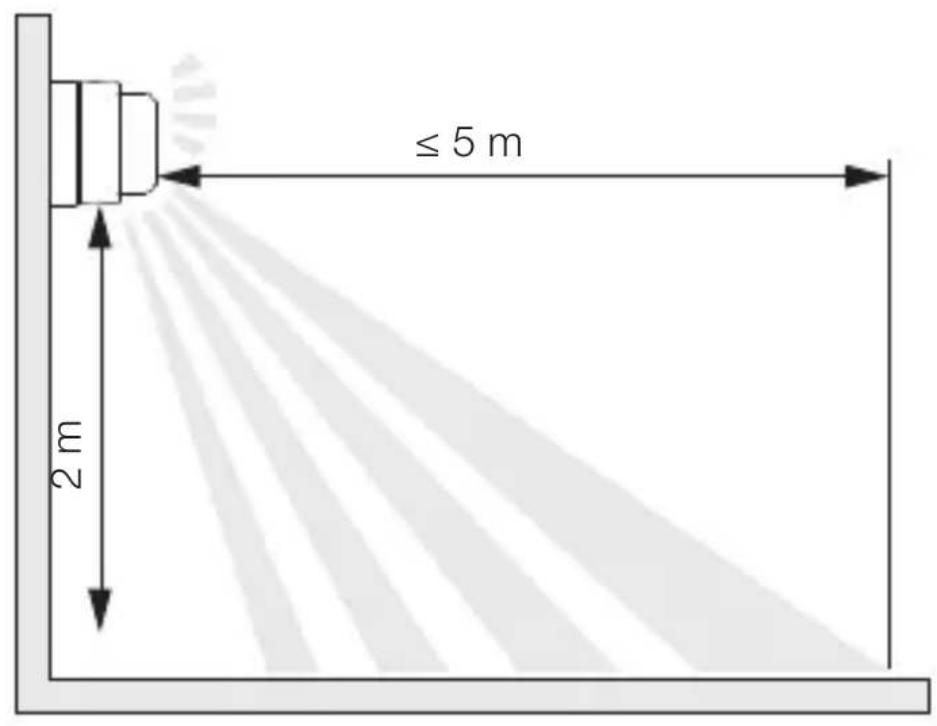

Rækkevidde L 845 SC

5.1

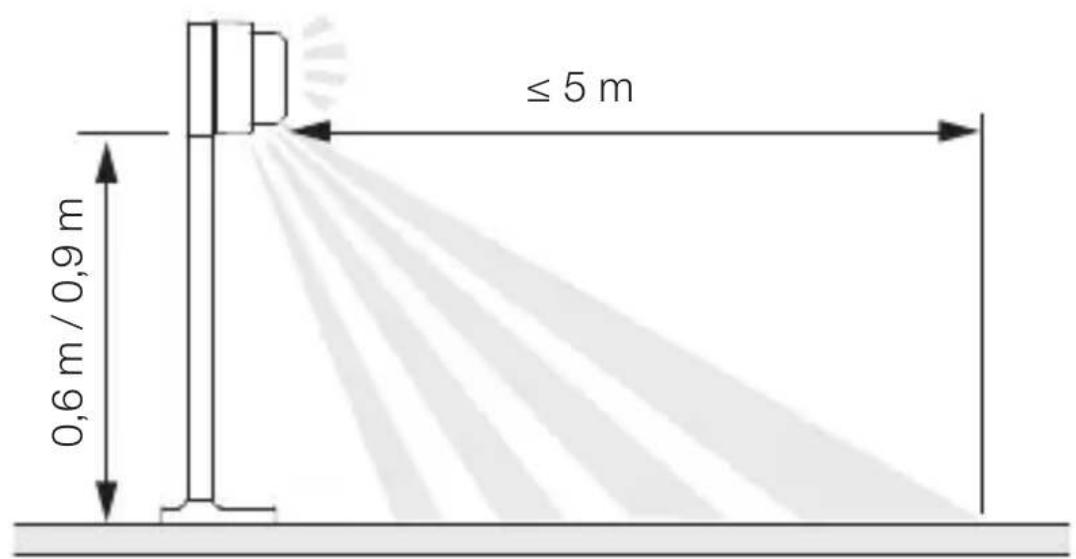

Rækkevidde GL 85 SC

5.2

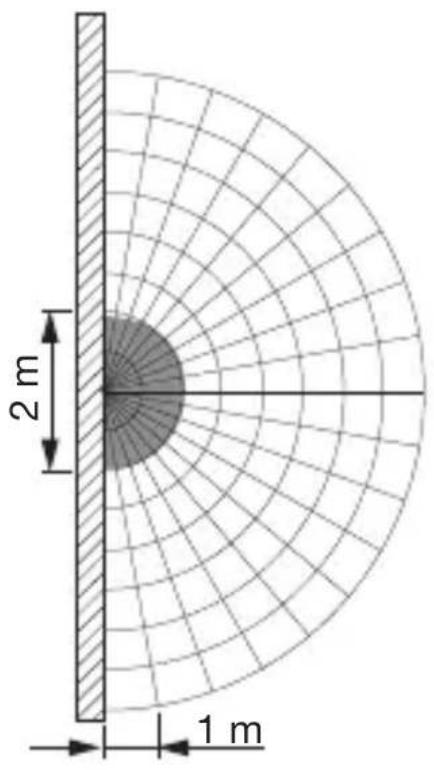

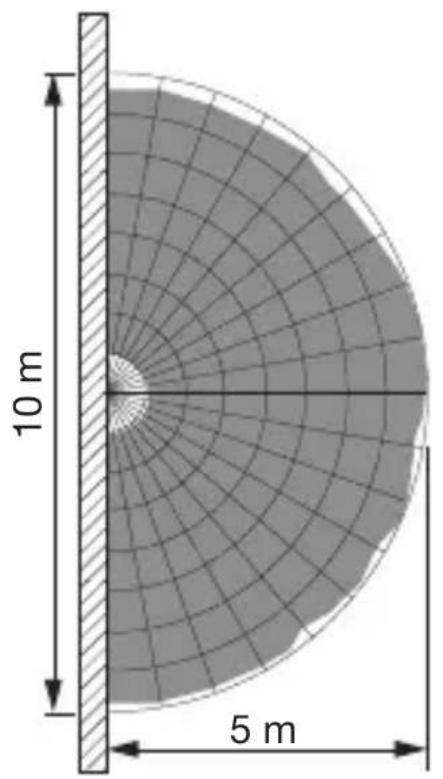

Bevægelsesovervågning SC

5.3

DK

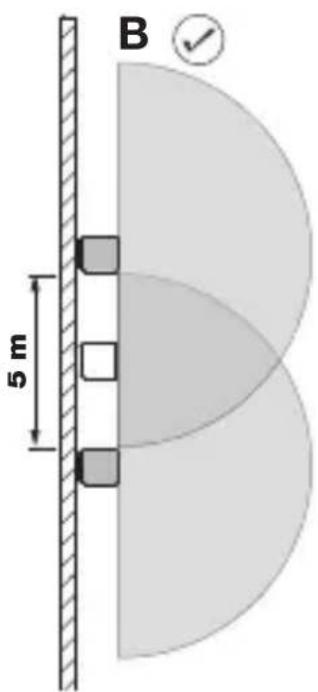

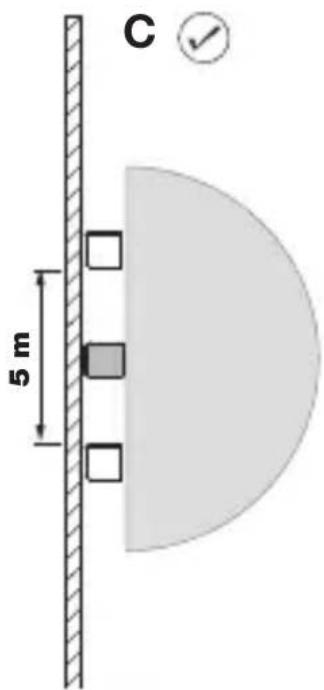

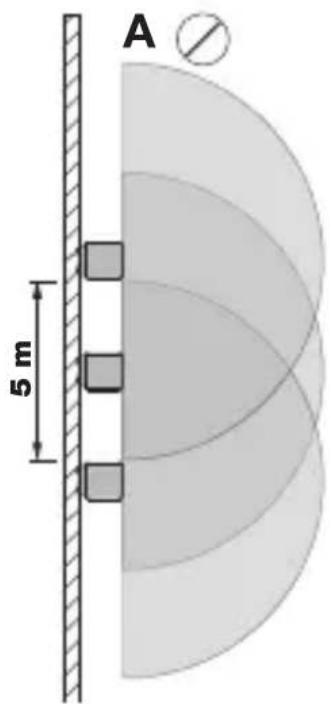

Afstand mellem lamperne SC

5.4

Hvis lamperne er monteret for tæt på hinanden, kan der forekomme fejltændinger. De hjfrekvenssignaler, der udsendes, kan forstyrre hinanden.

Folgende foranstaltninger hjælper med at undgå这部分 fejl:

• Monter lamperne med en afstand på mindst 5m
• Forbind lamperne i netværk med hinanden via Steinel Connect App, og sluk sensoren for de enkelte lamper malrettet via Sensor-Off-funktionen (B + C). Ved hjælp af netværksforbindelsen tændes øgså de lamper, hvor sensoren er deaktiveret, ved bevægelse.

Monteringstrin for L 845 SC, L 845 C

5.5

• Kontroller, at spændingstilførslen er afbrudt.

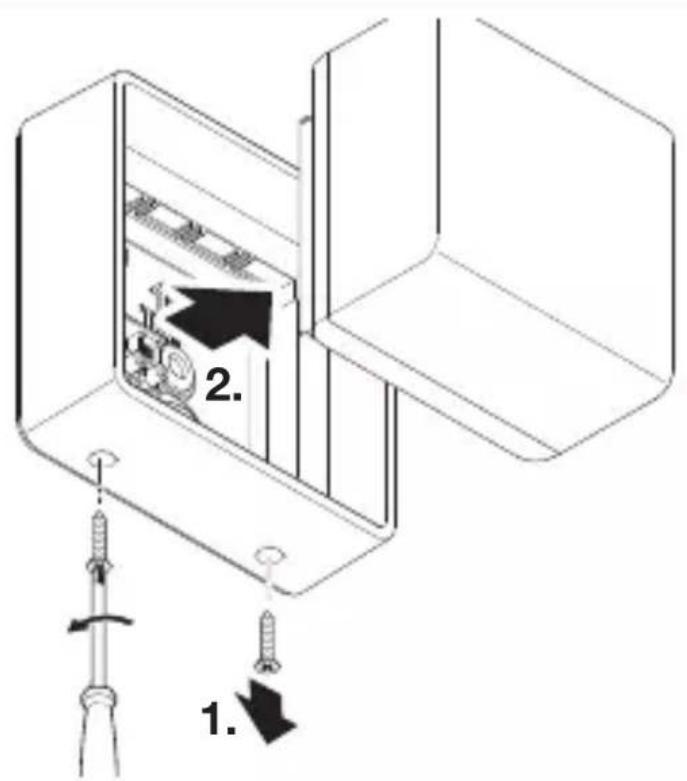

• Løsn sikringsskruerne.
• Adskil lampeteringen fra vægbeslaget.

5.6

• Marké borehullerne.

5.7

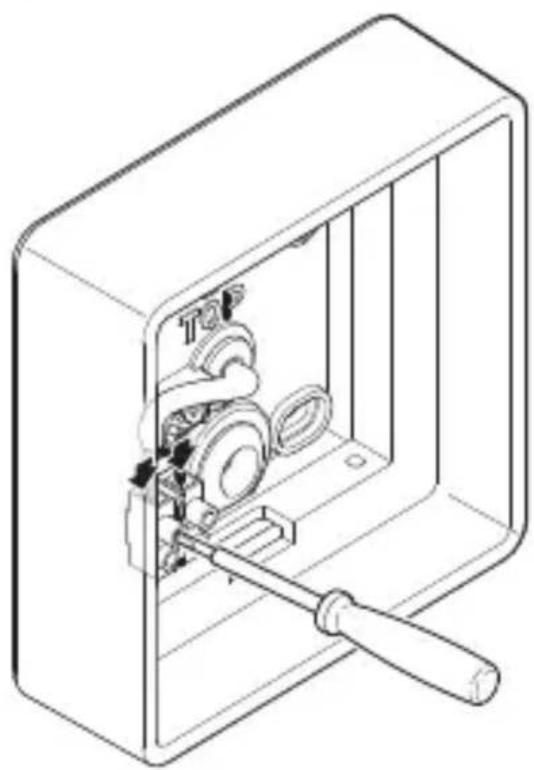

• Gennembryd lukkeproppen til netledningen.
• Skru vægbeslaget fast med afstandsholdere ved synlig ledningsføring.

5.10

DK

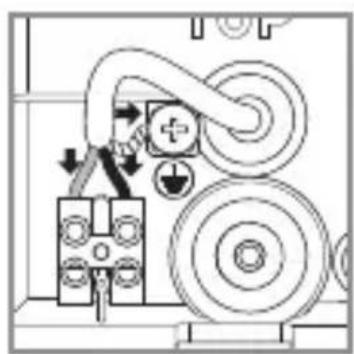

• Tilslut nettilførslen iht. ledningsdiagrammet.

"4. Elektrisk tilslutning"

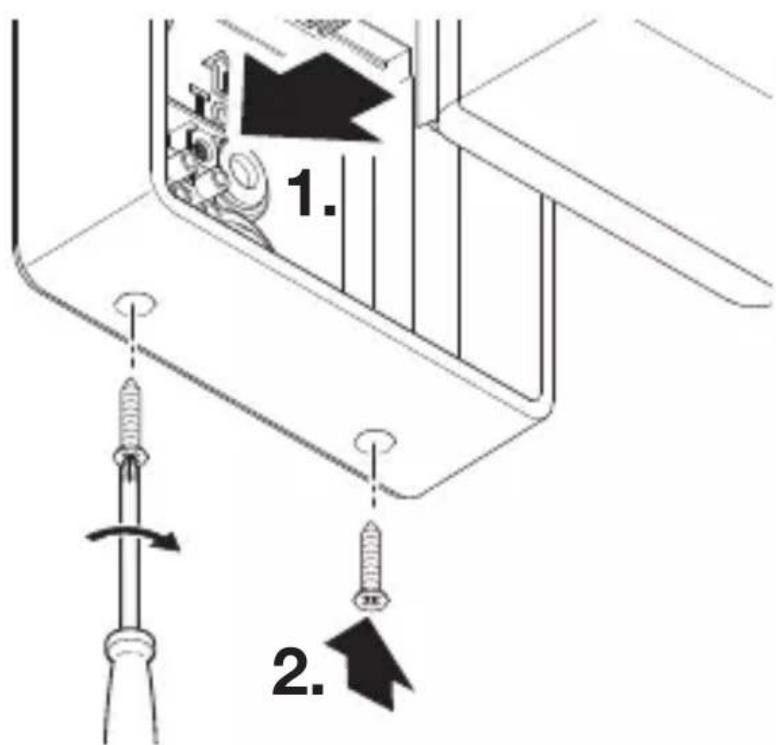

5.11

• Sæt lampeterningen på vægbeslaget.
• Skru sikringssskruerne i.

5.12

• Sla strømforsyningen til.
• Foretag indstillinger ved hjælp af appen (kun SC). →"6. Funktion"

Monteringstrin for GL 85 SC, GL 85 C

5.13

DK

• Kontroller, at spændingstilførslen er afbrudt.
• Løsn sikringsskruerne.
• Adskil lampeteringen fra huset.

5.14

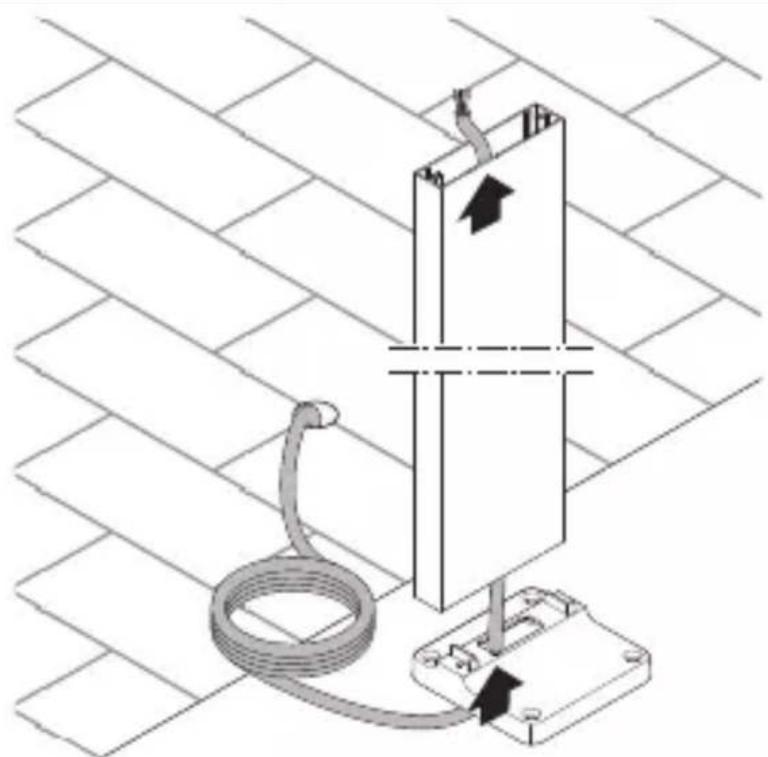

• Træk ledningen gennem jordpladen og profilen.

5.15

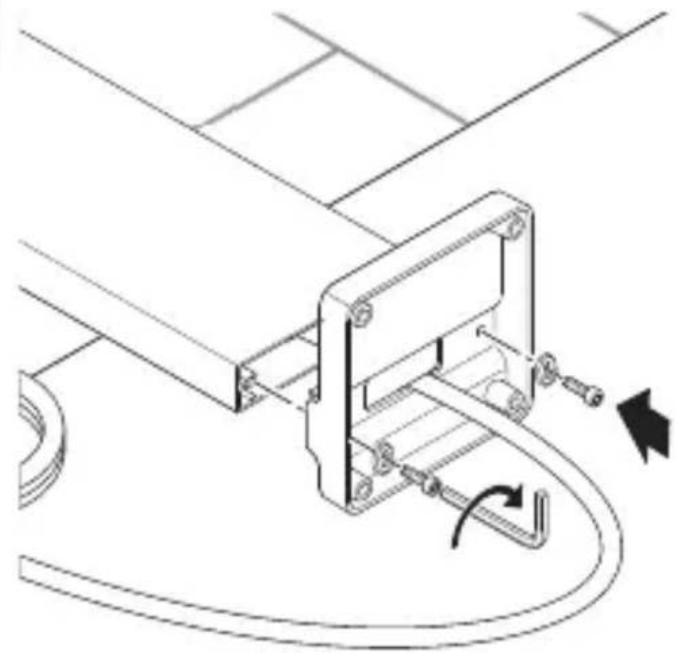

• Skru jordplade og profilSAMmen.

5.16

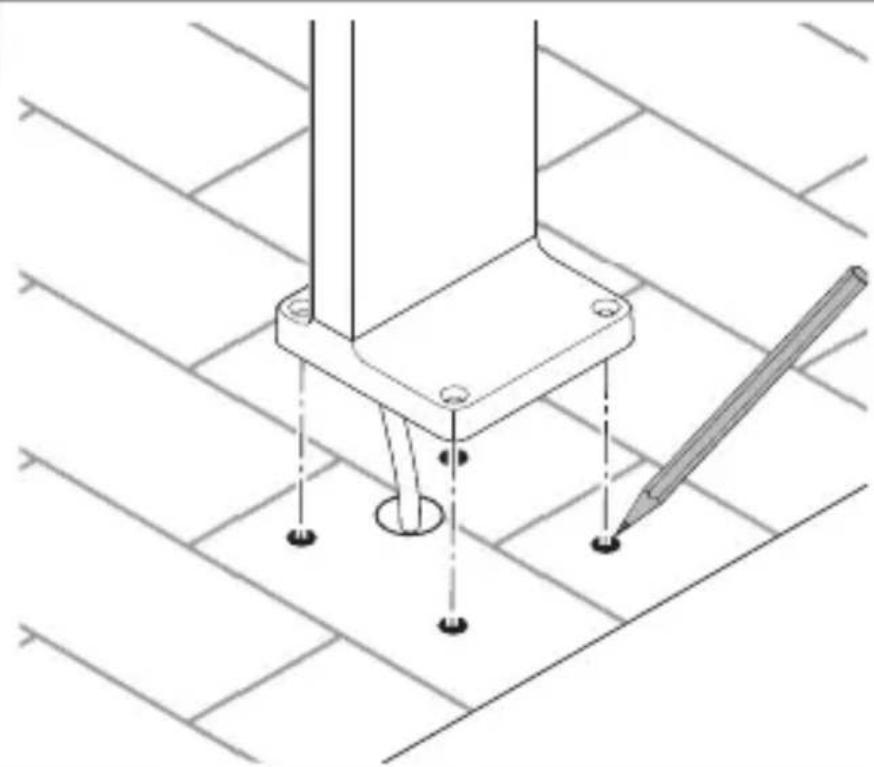

• Marké borehullerne.

5.17

DK

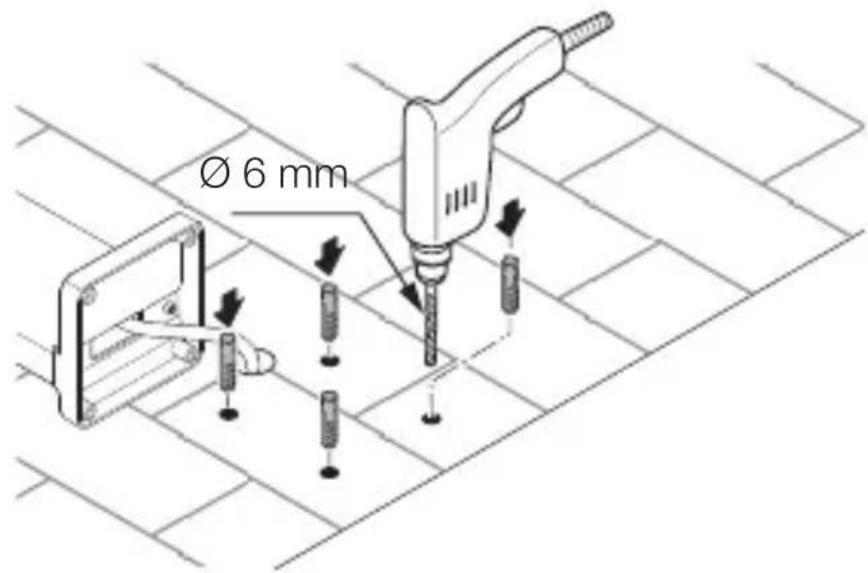

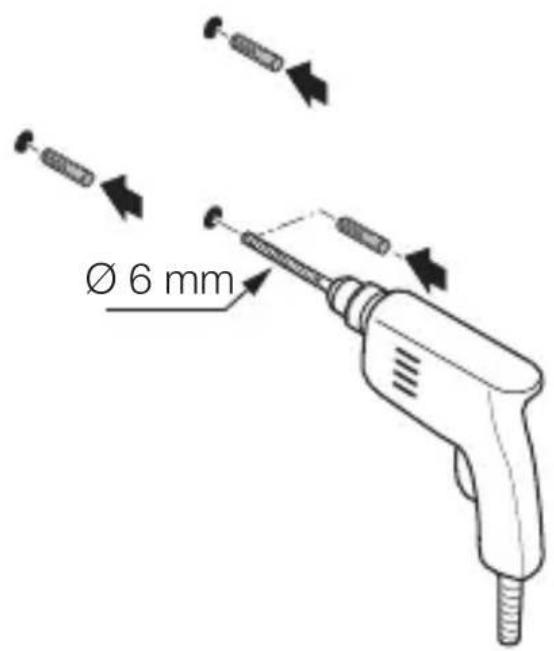

• Bor huller, og saet rawlplugs i.

5.18

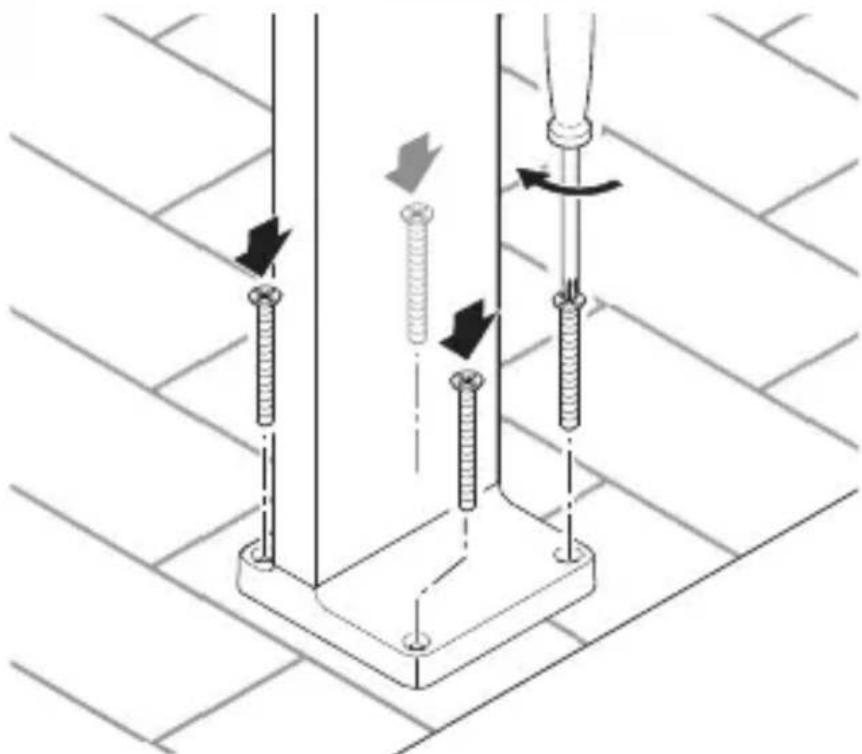

• Skru jordpladen fast i jorden.

Henvisning:

Monter ikke produit under jordoverfladen. På den@måde undgår du skader på grund af korrosion eller oxidation.

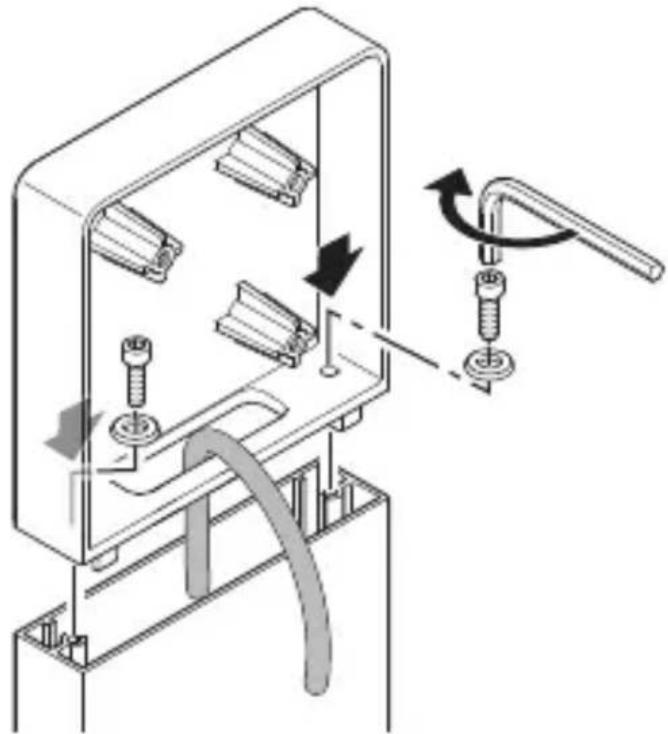

5.19

För ledningen gennem holderen.
- Sæt holderen på profilen.
- Skru skruerne fast med spændeskiver.

5.20

• Tilslut nettilforslen iht. ledningsdiagrammet.

→"4. Elektrisk tilslutning"

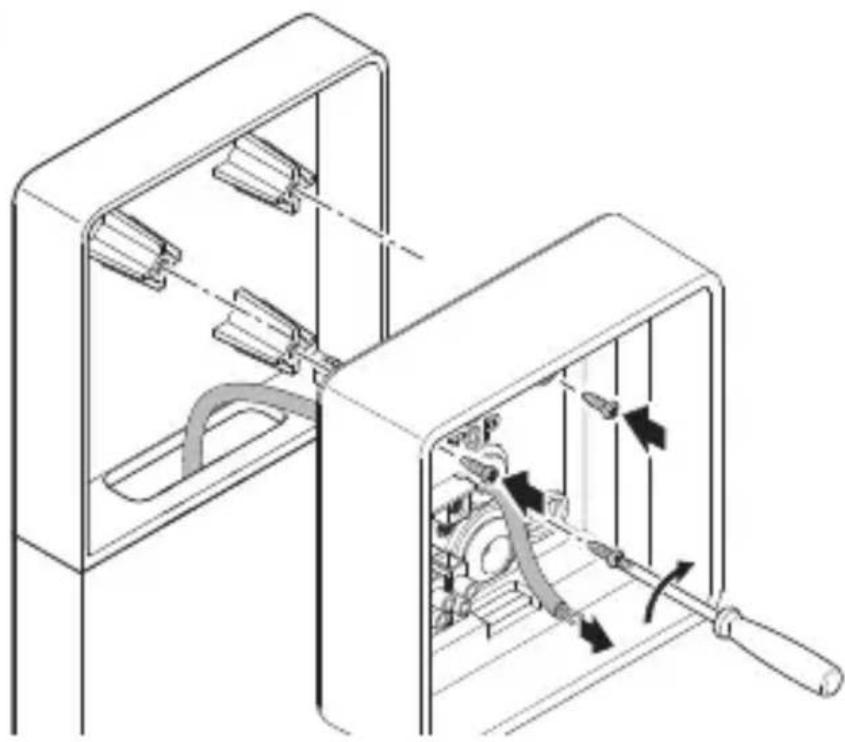

5.22

Saat lampeteringen pa huset.
- Skru sikringsskruerne i.

5.23

• Slå strømforsyningen til.
• Foretag indstillinger ved hjælp af appen (kun SC). "6. Funktion"

6. Funktion

Funktionerne kan kun indstilles for SC-varianterne. For C-varianter gælder Funktionerne kun i kombination med et Bluetooth-sensorprodukt

Funktionerne indstilles ved hjælp af Steinel Connect App.

Steinel Connect App

For at konfigurere lampen med smartphone eller tablet skal du downloade Steinel Connect App fra din AppStore. Duskal bruge en smartphone eller tablet med Bluetooth.

Android iOS

Funktioner, som kan indstilles ved hjælp af Steinel Connect App:

-Tidsindstilling
- Raekkeviddeindstilling
- Skumringsindstilling
- Grundlysfungtion
- Indstilleigt hovedlys- / grundlysniveau
- Udvidet rækkeviddeindstilling
- Gruppenetværk
- Skumringsindstilling vha. Teach-In

Standardindstlinger

• Skumringsindstilling: Dagslysdrift 1.000 lux
• Tidsindstilling: 2 sekunder
• Rækkeviddeindstilling:5 meter

Skumringsindstilling

Aktiverings lysstyrken (skumring) kan indstilles trinløst fra ca. 2 -2.000 lux.

-dagslystilstand (uafhaengigt af lysstyrke)
- = skumringsindstilling (ca. 2 lux)

Ved indstilling af overvågningsområdet og Funktionstest i dagslys skal indstellingsknappen stå på dagslysdrift.

Tidsindstilling

5 sekunder til maks. 60 minutter. Enhver registreret bevægelse taender lyset igen.

Bemärk: Hver gang LED-lampen slukkes, er en ny bevægelsenregistrering spærret i ca. 1 sekund. Derefter kan LED-lampenændesigen ved bevægelse.

Ved justering af overvågningsområdet og ved Funktionstesten anbefales det at indstille den korteste tid.

Rækkeviddeindstilling (følsomhed)

Med begreb rækkevidde menes den kredsformede diameter på jorden, som ved montering i 2 m hjde giver registraringsområdet.

• Indstilling på maksimal = maks. rækkevidde (5 m)

• Indstilling på minimal = min. rækkevidde (1 m)

Grundlysfungtion

Grundbelysningen muliggør belysning med 10% af lyseffekten. Frist ved bevægelse i overvågningsområdet skifter lyset i den indstillede tid (se tidsindstilling) til den maksimale lysstyrke (100%) . Derefter

skifter lampen til den aktiverede grundbelysning.

Grundbelysningen er TÄNDT, Near lysstyrkegræsen underskries.

När dagslystilstanden er aktiveret, er grundbelysningen altid TÄNDT.

0 min = soft-lysstart / ingen grundbelysning TÆNDT fra den indstillede skumringsværdi

10 min = soft-lysstart + grundbelysning 10 minutes

30 min = soft-lysstart + grindbelysning 30 minutes

=soft-lysstart+grundbelysninghele natten

Hvad er soft-lysstart?

Sensorlampen har en soft-lysstart-funktion. Det betyder, at lyset ved tilkobling ikke med det samme skifter om på maksimal effekt, men derimod langsomt regulerer lysstyrken op til 100% inden for kort tid. På samme@made reguleres lyset langsomt ned,ningar det slukkes.

7. Vedligeholdelse og pleje

Produkt er vedligeholdesesfrit.

Hvis vandkommen i kontakt med strømførende dele, kan det medføre elektrisk stød, forbrændinger eller død.

• Rengør kun encheden, hvis den er tør.

Fare for materielle skader!

Produkt kan blive beskadiget pga. forkerte rengöringsmidler.

• Rengør Produktet med en let fugtig klud,uden rengøringsmiddel.

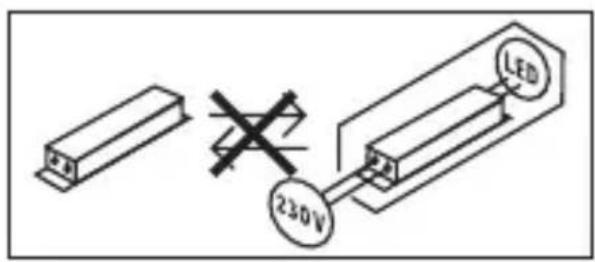

Vigtigt: Transformeren kan/DDskiftes.

8. Bortskaffelse

Smid/DD elapparater ud sammen med husholdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og dettes implementering i national lovgivning skal kasserede elapparater og batterier sorteres, indsamles og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklaering

Hermed erklærer STEINEL GmbH, at radioudstyrs-typen L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 er i overensstemmelse med direktiv 2014/53/EU.

EU-overensstemmelseserklaeringens fulde tekst kan findes på følgende internetadresse: www.steinel.de

10. Producentgaranti

Producentgaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Som køber har du de lovbestemte rettigheder over for sælger. Såfremtppe rettigheder eksisterer i dit land, hverken afkortesEll begrænses de af vores garantierklæring. Vi giver 5 árs garanti for fejlfri og korrekt Funktion på dit STEINEL-Professional-sensortechnologiprodukt. Vi garanterer, at dette produit ikke har materiale-, Produktions- Ell konstruktsfejl. Vi giver garanti for alle elektroniske componenters og kablers funktionsevne og for, at alle anwendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav:

Hvis du vil fremsætte en reklamation over dit produit, bedes du sende produitet komplet og fragtrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Wexøe A/S, Installation Division, Lejrvej 31, DK-3500 Værlose. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produitet.

Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.wexoe.dk

Hvis du har et garantitilfæle de aller et spørgsmål til dit produit, kan du altid ringe på tlf. ([phone].

11. Tekniske data

• Mål (H × B× D): L 845: 134 × 134 × 87 mm
  GL 85 600: 600 × 136 × 146 mm
  GL 85 900: 900 × 136 × 146 mm
• Netspaending: 220 - 240 ~V, 50 / 60 ~Hz
• Effektforbrug (P_on) : 9,00 W
• Effektforbrug for iHF-sensor: L 845 SC: 0,67 W
  GL 85 SC: 0,67 W
• Standby (P_net) : 0,45 W
• Lysstyrke: L 845 SC: 655 lm
  L 845 C: 719 lm
  GL 85 SC: 655 Im
• Effektivitet:
  Lyskilde:
• Farvetemperatur:
• Farvegengivelsesesindeks:
• Gennemsnitlig beregnet levetid:
  Farvekonsistens SDCM:
• Lysstyrkeforderding:
• Grundbelysning*:
  ja (slukket, 10 min, 30 min, hele natten, altid)
• SensorTeknik: L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)
• Overvågningsområde, overvågningsvinkel: 160°
  -Overvågningsområde, abningsvinkel ^ 160°
• Rækkevidde*: 1-5 m
• Tidsindstilling*: 5 s-60 min
• Skumringsindstilling *: 2-2.000 lux
• Kapslingsklasse: IP 44

-Beskyttesesklasse: /
- Omgivelsestemperatur: -20 til +40 °C
- Bluetooth-frekvens: 2,4 -2,48 GHz
- Bluetooth-sende-effekt: 5 dBm, 3 mW
- Energieeffektivitetsklasse: Dette produit indeholder en lyskilde i energieffektivitetsklasse "F".

• For C: Kun i kombination med et Bluetooth-sensorprodukt.

12. Afhjælpning af fejl

Enhed Eden spanding.

• Sikring/DD:

• Slå sikringen til.

• Udskift den defekte sikring.

• Ledning afbrudt.

• Kontroller ledningen med en spændingstester.
  -Kortslutning i nettilforslen.
• Kontroller tilslutningerne.
• En eventuel netafbryder er slæt fra.
• Slå netafbryderen til.

Enheden tænder ikke (kun SC).

• Der er valgt en forkert skumringsindstilling.
• Indstil skumringsindstillingenigen.
• Netafbryder SLUKKET.

• Indstil netafbryderen.

• Sikring/DD:slaatilllerdefekt.

• Slå sikringen til.

• Udskift den defekte sikring.

• Hurtige bevægelser undertrykkes for at minimere fejl, aller der er indstillet et forulle eller ukorrekt overvågningsområde.

• Kontroller og juster overvågningsområdet.
  -Lyskilde defekt.

• Lyskilden kan/DDskiftes. Udskift encheden komplet.

Enheden slukkerkke (kun SC).

• Konstant bevægelse i overvågningsområdet.

• Kontroller overvågningsområdet.

• Begraens aller ændr overvågningsområdet om nødvendigt.

Enheden slukker ikke helt (kun SC).

• Grundbelysning er valgt.
• Stil grundbelysningen på "0 min".

Enheden tænder uønsket (kun SC).

• Enheden er ikke fast monteret.
• Monter encheden, sö den sidder fast.
• Der var en bevægelse, som dog ikke blev set af iagttageren (bevægelse bag vaeg, et*lle objekt har bevæget sig umiddelbart iærheden af lampen osv.).
• Kontroller området.
• Begraens allerændr overvågningsområdet om质地。
• Nodvendigt.

FI

Sisallysluettelo

1. Om dette dokumentet

• Med opphavsrett. Ettertrykk, ögså i utdrag, kun med var tillatelse.
• Det tas forbehold om endringer som tjener tekniske fremskritt.

Advarsel om fare!

• Identifiser tikkoblingsledningene.
• Koble tilkoblingsledningene korrekt til.

Forberede montering

• Kontroller alle komponenter for skader. Ikke taproduktet i bruk dersom det er skadet.
• Velg et egnet monteringssted.

-Ta hensyn tilrekkevidden.
-Ta hensyn til bevegelsesregisteringen.
-Vibrasjonsfritt.
-Dekningsområdet er fritt for vindre.
- Ikke i eksplosive omgivelser.
- Ikke pålett antennelige overflater.
- Ikke se inn i lyskilden på kort avstand (< 30 cm).
-Hold minst 5 m avstand til andre lamper.

Rekkevidde L 845 SC

5.1

Rekkevidde GL 85 SC

5.2

For Å konfigurere lampen med smarttelefon eller nettbrett
må du laste ned Steinel Connect App fra din app-butikk.
Du trenger en Bluetooth-kompatibel smart-
telefon eller nettbrett.

Android iOS

Hva er soft-lysstart?

Razmik med svetilkami SC

5.4
