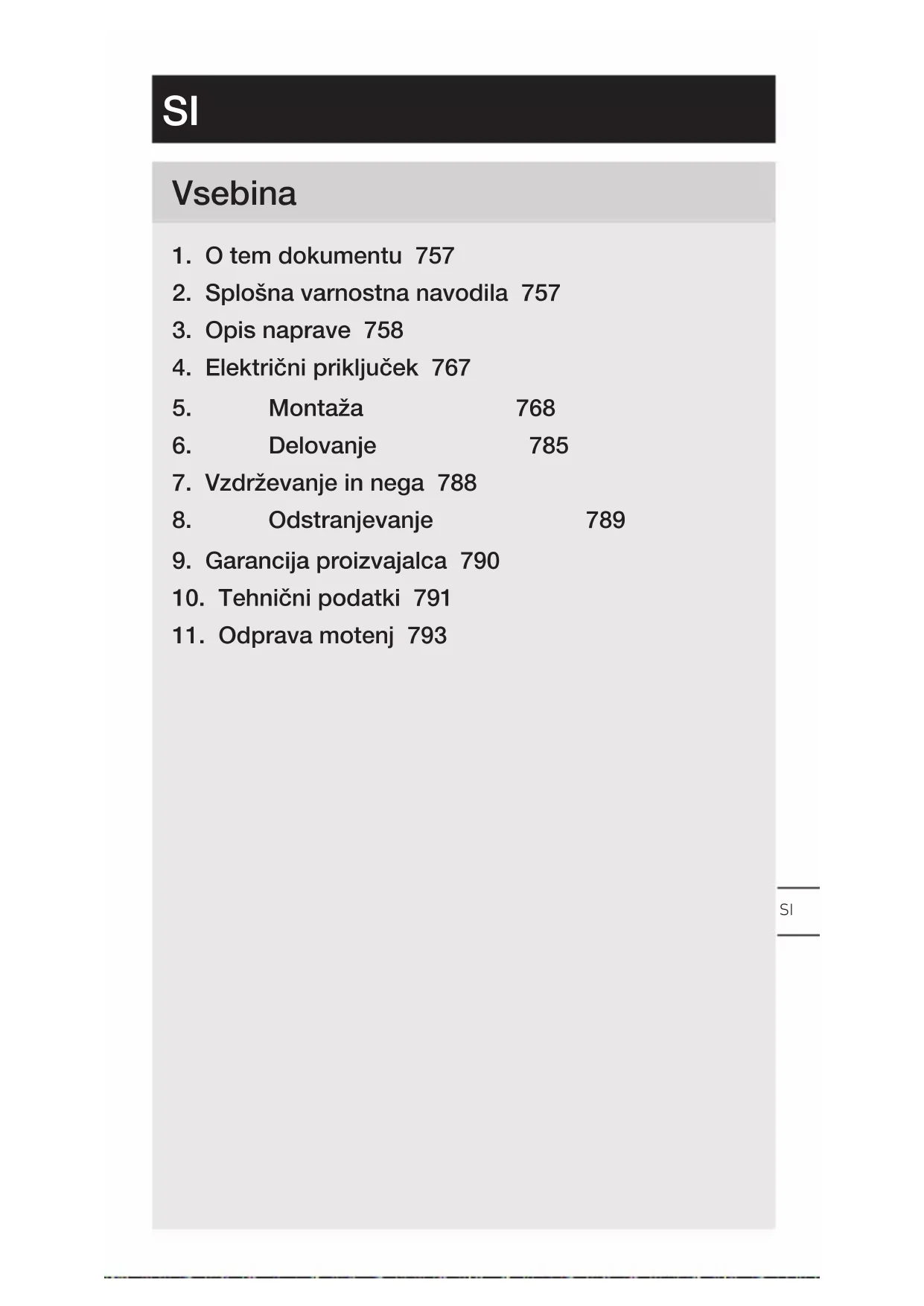

NAVODILA ZA UPORABO GL 85 STEINEL

1. O tem dokumentu 757
2. Splošna varnostna navodila 757
   3.Opis naprave 758
3. Elektrichi priključek 767
4. Montaža 768
5. Delovanje 785
6. Vzdrževanje in nega 788
7. Odstranjevanje 789
8. Garancija proizvajalca 790
9. Tehnicni podatki 791
10. Odprava motenj 793

1. O tem dokumentu

• Zašciteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
• Spremembe zaradi tehnicnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo pred nevarnostmi zaradi elektrike!

Opozorilo pred nevarnostmi zaradi vode!

2. Splošna varnostna navodila

Če ne upostevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogočenevarnosti. Neuostoševanje lahko ima za posledico smrtne ali težje poškodbe.

Navodila skrbno preberite.
Upostevaje varnostne napotke.
Shranite jih na dostopnem mesti.

Ravnanje z elektricnim tokom lahko povzroci nevarne situacione. Dotikanje delov pod napetostjo lahko povzroci elektricni udar, opekline ali smrt.
- Dela na omrežni napetosti lahko izvaja le usposobljeno tehnicno osebje.
- Upostevajte lokalne predpise za instalacijo in priključitev (npr. D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).
- Uporabljajeismo originalne nadomestndele.
- Popravila naj izvajajo le strokovne delavnice.

3. Opis naprave

Namenska uporaba

• Senzorska svetilka za stensko montažo zunaj in znotraj stavb (L 845 SC).
• Svetilka za stensko montažo zunaj in znotraj stavb (L 845 C).
• Sensorska svetilka za talno montažo zunaj in znotraj stavb (GL 85 SC 600 / 900).
• Svetilka za talno montažo zunaj in znotraj stavb (GL 85 C 600 / 900).

Nenamenska uporaba

• Naprav ni mogoče zatemniti.

Ni mogoče zatemniti

Napotec:

Upostevati je treba minimalno razdaljo 3 m do usmerjevalnika WLAN in dostopnih tock WLAN, da ne bo prišlo donapačnegā delovanja.

Princip delovanja (L 845 SC in GL 85 SC 600 / 900)

• Senzorske svetilke (SC) vsebujejo aktivni javljalnik gibanja.
• Inteligentni visokofrekvenčni senzor (iHF) oddaja visokofrekvenčne elektromagnetne valove (5,8 GHz) in sprejema njihov odmev. Ob rajmanjsem premiku oseb v območju zaznavanja senzorske svetilke senzor zazna spremembo odmeva. Mikroprocesor nato sproži ukaz za "vklop luči".
• Najbolj varno zajetje premikanja dobimo pri montaži na strani glede na smer premikanja.
• Doseg zajetja premikanja je omejen, kadar se senzorju približujete negosredno.
• Zaznavanje je mayno tudi skozi vrata, stekla ali tanke zidove.
• Z analizo signalov senzor razlikuje med premikanjem oseb in predmetov, kot so grmi ali majhneŽivali. Napačni vklopi zaradi majhnihŽivali in motnje zaradi izjemnih temperatur so s tem izključeni.

Princip delovanja (L 845 C in GL 85 C 600 / 900)

Razlicice C lahko prek Bluetooth povežete z drugimi senzorji, da dobite razsrirtev območja zajetja.

Ti posredujejo zajete signale (prisotnost in svetlost) prek Bluetooth naprej. Krmiljenje se izvaja v senzorju, povezanim v omrežje, z drugim vmesnikom.

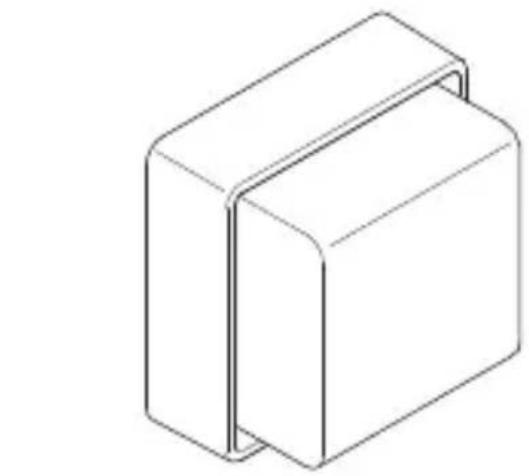

Obseg dobave L 845 SC, L 845 C

3.1

3 × 3 × 3 ×

• 1 (sensorska) svetilka
• 3 vložki
  -3vijaki
• 3 distancniki
• 1 varnostni list (A)
• 1 navodilo za hiter zagon (B)

SI

Mere izdelka L 845 SC, L 845 C

3.2

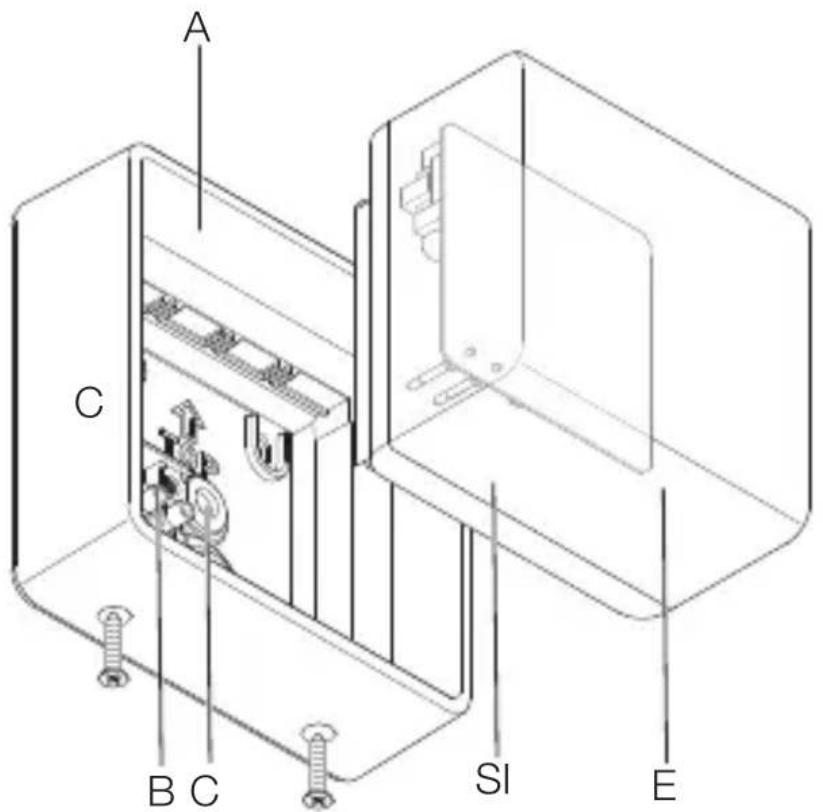

Pregled naprav L 845 SC, L 845 C

3.3

A Zidno držalo
B Priključna sponka
C Tesnilni cepek
D Vtična povezava
E Svetilna kocka

Obseg dobave GL 85 SC, GL 85 C

3.4

• 1 (sensorska) svetilka
  -1 drzalo
• 1 profil (alternativno 437mm ali 737mm )
  -1 talna plošča
• 4 vložka
  -4vijaka
• 3 povezovalni vijaki
  -4 podložke
  -4 majhni vijaki
• 1 varnostni list (A)
• 1 navodilo za hiter zagon (B)

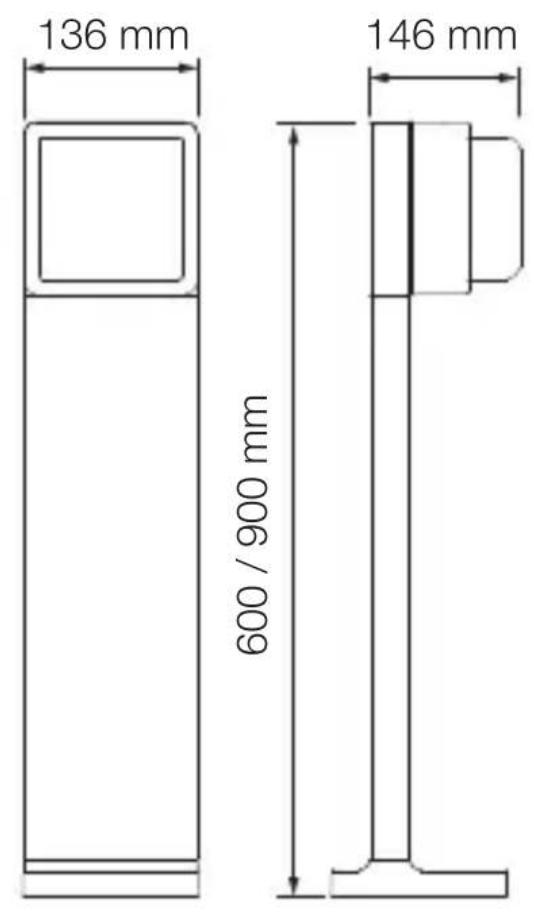

Mere izdelka GL 85 SC, GL 85 C

3.5

SI

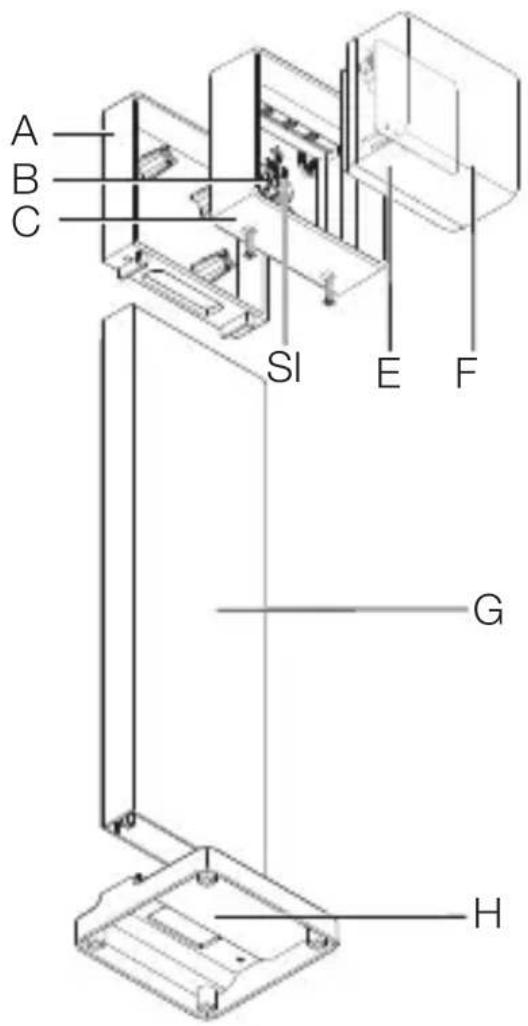

Pregled naprav GL 85 SC, GL 85 C

3.6

A Držalo
B Priključna sponka
C Ohišje
D Tesnilni cepek
E Vtična povezava
F Svetilna kocka
G Profil
H Talna plošča

Razdelitev jakostni svetlobe

3.7

SI

Elektricna napeljava je sestavljena iz 2 - 3-žilnega kabla:

L = faza (praviloma crn, rjav ali siv)

N = nevtralni vodnik (največkrat moder)

PE = varnostni vodnik (zeleno-rumen)

Zaščitni vodnik (PE):

Dotikanje delov pod napetostjo lahko povzroci elektricni udar, opekline ali smrt.

• Izklopite tok in prekinite dovajanje napetosti.
• S faznim preizkuševalcem preverite, da ni napetosti.
• Poskrbite, da ostane dovajanje napetosti prekinjeno.

Nevarnost gmotne škode!

Pri zamenjavi priključnih napeljav lahko pride do kratkega stika.

• Identificirajte priključne napeljave.
• Priključne napeljave pravilno zvežite.

Priprave za montažo

• Preverite vse sklope, ali so morda poškodovani. Poškodovanega izdelka ne uporabljajte.
• Izberite primerno mesto montaže.
• Upoštevajte doseg.
• Upoštevajte doseg zaznavanja gibanja.
• Stabilna montaža.
• V območju zaznavanja ni ovir.
• Naprave ne smete nikoli montirati v predelu, kjer obstaja nevarnost eksplozije.
• Ne montirajte na lahko vnetljive povrsine.
• Ne usmerjate pogleda v svetlobni vir iz katke razdalje (< 30 cm).
• Ohranjajte oddaljenost vsaj 5 m od drugih svetilk

Doseg L 845 SC

5.1

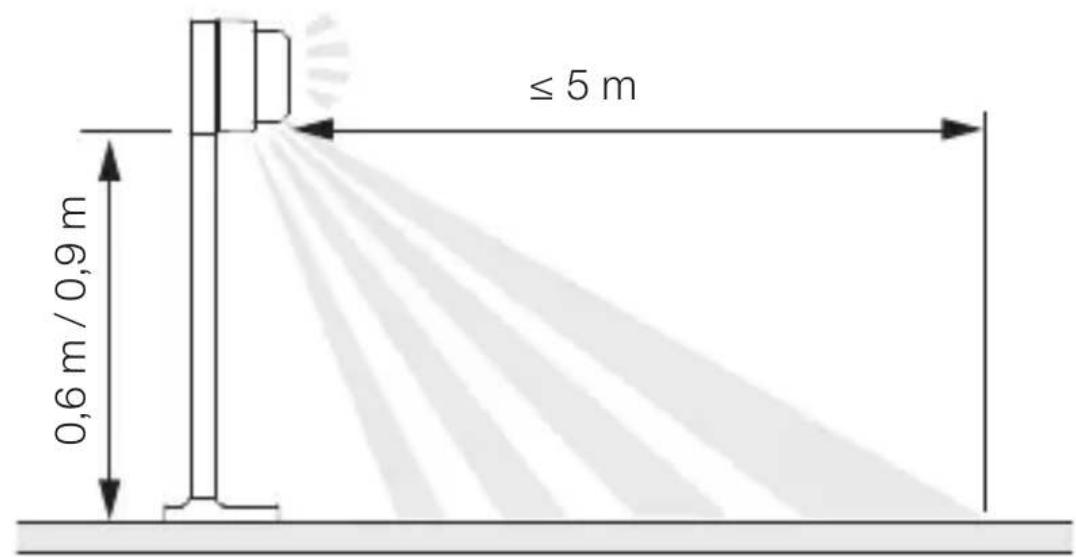

Doseg GL 85 SC

5.2

SI

Zaznava premikanja SC

5.3

Če so svetilke montirane preblizu ena poleg druge, se lahko napačno vklapljajo. Oddajani visokofrekvenčni signali se lahko medsebojno motijo.

Naslednji ukrepi pomagajo pri odpravi teh napak:

• Svetilke montirajte rajmanj 5 m medsebojno oddljene.
• Povežite svetilke v omrežje prek Steinel Connect App in izklopite senzor prek funkcije za izklop senzorja (Sensor-Off) namensko pri posameznih svetilkah (B + C) . S povezavo v omrežje se pri premikanju vklopijo tudi svetilke, katerih senzor je izklopljen.

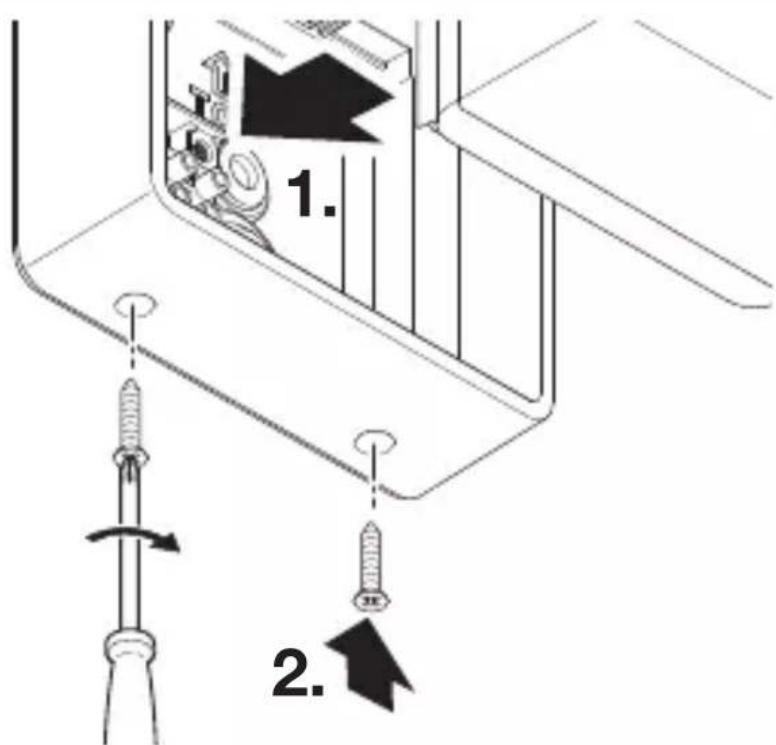

Navodila za montažo L 845 SC, L 845 C

5.5

• Preverite, ali je dovod napetosti izklopljen.
• Popustite varovalne vijake.
• Svetilno kocko ločite od stenskega držala.

5.6

Zarisite luknje za vrtanje.

5.7

• Izvirtajte luktne (Ø 6) in vstavite vložke.

5.8

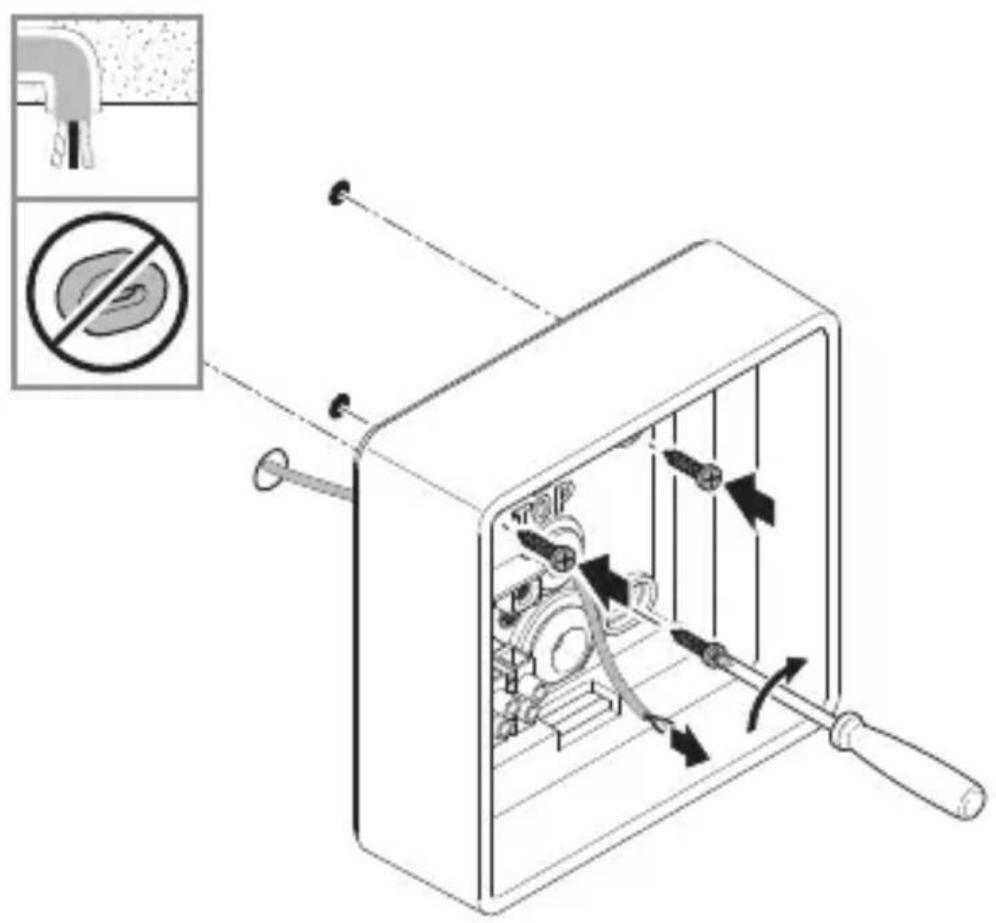

• Skozi izvirtine potisnite tesnilne zamaške za omrežno napeljavo.
• Stensko držalo trdno privijačite pri podometni napeljavi brez distančnikov.

• Skozi izvirtine potisnite tesnilne zamaške za omrežno napeljavo.
• Stensko držalo trdno privijačite pri nadometni napeljavi z distancniki.

5.10

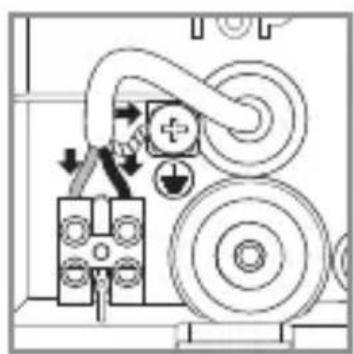

• Elektricno napeljavo priključite v skladu s stikalnim načrtom. →»4. Elektricni priključek«

5.11

• Svetilno kocko namestite na stensko držalo.
  Uvijačite varnostne vijake.

5.12

Vklopite oskrbo z energijo.
- Izvedite nastavitve v aplikaciji (samo SC).

→》6. Delovanje«

Navodila za montažo GL 85 SC, GL 85 C

5.13

• Preverite, ali je dovod napetosti izklopljen.
• Popustite varovalne vijake.
• Svetilno kocko ločite od ohišja.

5.14

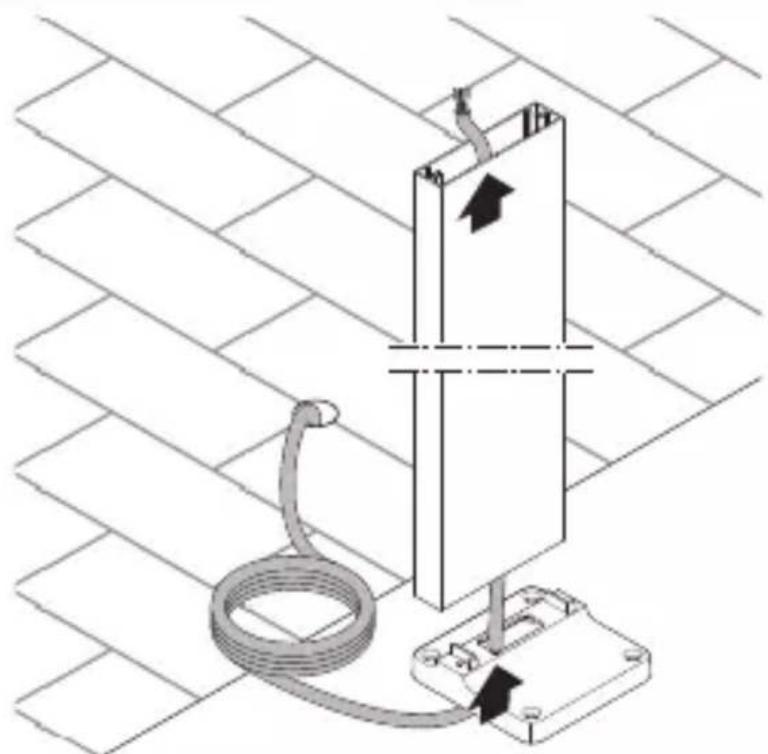

• Kabel povlecite skozi talno držalo in profil.

• Talno plošćo privijačite s profilom.

Zarisite luknje za vrtanje.

5.17

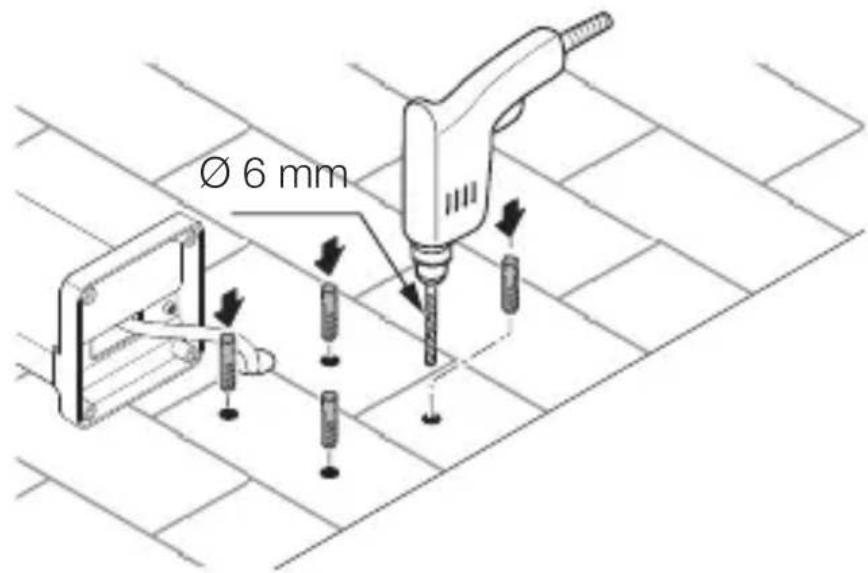

• Izvrtajie luknje in vstavite vložke.

5.18

• Talno plošćo privijačite na tla.

Napotec:

Kabel napeljite skozi ohisje.
- Ohisje privijačite na držalo.

5.21

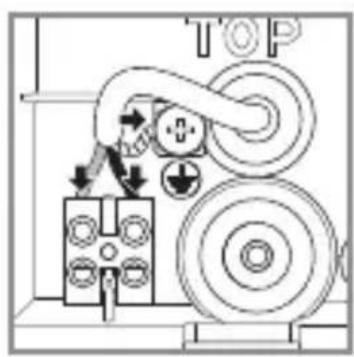

• Elektricno napeljavo priključite v skladu s stikalnim načrtom. →»4. Elektricni priključek«

5.22

• Svetilno kocko namestite na ohišje.
• Uvijačite varnostne vijake.

5.23

Vklopite oskrbo z energijo.
- Izvedite nastavitve v aplikaciji (samo SC).

→»6. Delovanje«

6. Delovanje

Funkcije so nastavljive za razlicico SC.

Za razlicice C veljajo funkcjje le v kombinaciji s senzorskim izdelkom Bluetooth.

Funkcije so nastavljive prek Steinel Connect App:

Steinel Connect App

• Nastavitev Časa
• Nastavitev dosega
• Nastavitev zatemnitve
• Funkcija osnovne osvetlitve
• nastavljiva raven glavne / osnovne luči
  Razsrjena nastavitev dosega
• Skupinska povezava v omrežje
• Nastavitev zatemnitve z učenjem

Tovarniške nastavitve

• Nastavitev zatemnitve: delovanje pri dnevni svetlobi

1.000 luksov
- Nastavitev Časa: 2 sekund
- Nastavitev dosega: 5 metrov

Nastavitev zatemnitve

Želen prag izkrmiljenja (zatemnitev) lahko brezstopenjsko nastavite od priblžno 2 luksa do 2.000 luksov.

delovanje ob dnevni svetlobi (neodvisno od svetlobe)

zatemnitveno delovanje (pribl. 2 luksa)

Pri nastavitvi območja zajemanja in za test delovanja pri dnevni svetlobi mora biti nastavitveni gumb v položaju svetenje ob dnevni svetlobi.

Nastavitevčasa

Zakasnitev izklopa lahko nastavite brezstopenjsko od pribl. 5 sekund do največ 60 minut. Vsako zajeto premikanje znova vklopi luč.

Napotec: Po vsakem izklopu LED-svetilke je po pribl. 1 sekundi onemogoceno ponovno zajemanje premikanja

LED-svetilka nato po premikanju ponovno vklopi luc.

Za nastavitev območja zaznavanja in preverjanje delovanja se priporoča majkrajša nastavitev šasa.

Nastavitev dosega (občutljivosti)

Z izrazom doseg je mišljen krožni premer na tleh, ki nastane pri montaži na visini 2 m in označuje območje zaznavanja.

• Nastavitev na maksimalno = maks. doseg (5 m)
• Nastavitev na minimalno = min. doseg (1 m)

Osnovna luč omogoča razsvetljavo s pribl. 10 %
zmogljivosti svetenja. Šele v primerus premikanja v območju
zaznavanja se svetilka za nastavljen Čas (glejte Nastavitev
časa) preklopi na maksimalno zmogljivost (100%) svetenja.
Nato se svetilka ponovno preklopi na vklopljeno osnovno
luč. Osnovna luč je VKL., Če pade svetlost pod nastavljeno
mejo svetlosti. Pri aktiviranem svetenju ob dnevni svetlobi je
osnovna luč vedno VKL.

0 min = mehki vklop luči / osnovna luč NI vklopljena pri nastavljeni vrednosti mraka

10 min = mehki vklop luči + osnovna luč 10 minut
30 min = mehki vklop luči + osnovna luč 30 minut

Kaj je mehek vklop luči?

Svetilka s senzorjem ima funkcijo mehkega vklopa luči. To, pomeni, da ob vklopu luč ne deluje ob maksimalni moči, temveč se svetlost v roku ene sekunde hitro in stalno povečuje do 100%. Prav takov svetilka ob izklopu počasi izgublja svetilno moč.

7. Vzdrževanje in nega

Naprave ni treba vzdhrževati.

Nevarnost zaradi elektricnegatoka!

Stik vode z deli pod napetostjo lahko povzroči elektrichni udar, opekline ali smrt.

• Napravo Čistite le, ko je suha.

Nevarnost gmotne škode!

Napačno Čistilo lahko poškoduje napravo.

• Napravo Čistite z nekoliko navlaženo krpo brez Čistila.

Pomembno: Krmilna naprava ni zamenljiva.

8. Odstranjevanje

Elektricne aparate, baterije, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Elektricnih aparatov in baterij ne odstranjujte s hišnimi opadki!

Samo za države šlanice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih elektrichnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je elektrichne aparate in baterije, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

STEINEL GmbH potrjuje, da je tip radijske opreme L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 skladen z Direktivo 2014/53/EU. Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem splenetm naslovu: www.steinel.de

10. Garancija proizvajalca

Garancija proizvajalca STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Nemčija

Kot kupcu so vam v skladu s 437. Členom in nadalnjimi Členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonskega garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih povrsin.

Uveljavljanje:

Čeželite izdelek reklamirati, posljite cel izdelek s placano poštninger in prilozite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na nasnaslov: VP ELEKTRO-PROJEKT D.O.O., SREDNJE BITNJE 70, 4209 ŽABNICA. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

Informacije o uveljavljanju garancijskega primera najdete na naši splletni strani www.veleprodaja-ep.si/www.steinel.de

Če imate garancijski primer ali vprašanje glede izdelka, nas lahkoPoklicete na Telefonsko stevilko servisa 040 856-555 / 059 365-750 (-751 / -752).

11. Tehnični podatki

-Mere (v× × g) .. L 845: 134× 134× 87mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

• Omrežna napetost: 220 - 240 V, 50/60 Hz
• Poraba energije (R_on) : 9,00 W
• Poraba energije iHF-senzorike: L 845 SC: 0,67 W
  GL 85 SC:0,67 W
• Stanje pripr. (P_net) : 0,45 W
• Moč luči: L 845 SC: 655 Im

L 845 C: 719 lm

GL 85 SC: 655 Im

• Učinkovitost:

• Sijalka:

• Temperatura barve:
• Indeks barvne reproduccije:
• Srednja izmerjenaŽiviljenjska doba:

L70B50 pri 25 °C: >60.000 ur.

• Barvna konsistencia SDCM:
  Razdelitev jakostni svetlobe:

GL 85 C: 719 Im

L 845 SC: 73 Im / W

L 845 C: 80 lm / W

GL 85 SC: 73 Im / W

GL 85 C: 80 Im / W

LED

3.000 K (topla bela)

$$ R _ {a} = 8 2 $$

• Osnovna luč*:

Da (izklop, 10 min, 30 min, cel noč, vedno)

• Senzorska tehnika:

L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

• Območje zaznavanja, kot zaznavanja*: 160°
• Območje zaznavanja, kot odprtja*: 160°
• Doseg*: 1-5 m
• Nastavitev Časa*: 5 s-60 min
• Nastavitev zatemnitve*: 2-2.000 Lux

-Vrsta zaščite: IP 44
-Razred zaščite: /
- Temperature okolice: -20 bis +40 °C
- Frekvenca Bluetooth: 2,4 - 2,48 GHz
- Oddajna moč Bluetooth: 5 dBm,3 mW
Razred energetske učinkovitosti: Ta izdelek vsebuje svetlobni vir razreda energetske učinkovitosti „F".

• Za C: Samo v kombinaciji s senzorskim izdelkom Bluetooth.

12. Odprava motenj

Naprava je brez napetosti

• Varovalka ni vklopljena ali je okvarjena.

Vklopite varovalko.
Zamenjaje okvarjeno varovalko.

• Prekinjena napeljava.
• Preverite napeljavo z indicatorjem napetosti.
• Kratek stik v elektrichi napeljavi.
  Preverite priključke.
• Morebitno prisotno omrežno stikalo je izklopljeno.
  Vklopite omrežno stikalo.

Naprava se ne vklopi (samo SC).

• Nastavitev zatemnitve je napačno izbrana.
• Nastavitev zatemnitve nastavite na novo.
• Omrežno stikalo je izklopljeno.

• Nastavite omrežno stikalo.

• Varovalka ni vklopljena ali je okvarjena.

Vklopite varovalko.
Zamenjaje okvarjeno varovalko.

• Hitra premikanja so zatrta z namenom zmanjsati motnje ali pa je področje zaznavanja nastavljeno nepravilno.

• Preverite in nastavite območje zaznavanja.

• Okvarjeni vir svetlobe.
• Vir svetlobe ni nadomestljiv. Napravo v celoti zamenjajte.

Naprava se ne izklopi (samo SC).

• Stalno premikanje na območju zaznavanja.

• Preverite območje zaznavanja.

• Po potrebi omejite ali spremenite območje zaznavanja.

Naprava se ne izklopi docela (samo SC).

• Izbrana osnovna luc.

• Nastavite osnovno luč na „0 min".

Naprava se nezaželeno vklopi (samo SC).

• Naprava ni dovolj Čvrsto nameščena.
• Napravo trdno montirajte.
• Premikanje je obstajalo, toda opazovalec ga ni prepoznal (premikanje za steno, premikanje majhnega predmetaČisto v blizini svetilke, itd.)
• Preverite področje.
• Po potrebi omejite ali spremenite območje zaznavanja.

HR

Sadržaj

1. Uz ovaj Dokument 799
2. Opé sigurnosne napomene 799
   3.Opis uredaja 800
3. Elektrichi priključak 809
4. Montaža 810
5. Funkcija 827
6. Njega i odrzavanje 830
7. Zbrinjavanje 831
8. Jamstvo proizvodača 832
9. Tehnicki podaci 833
10. Uklanjanje smetnji 835

1. Uz ovaj Dokument

1. Apie ši dokumenta
