KORISNIČKI PRIRUČNIK GL 85 SC 600 STEINEL

4. Električni priključek

2. Opće sigurnosne napomene 799

– Zaštićeno autorskim pravima. Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje. – Zadržavamo pravo na izmjene koje služe tehničkom napretku.

2. Opće sigurnosne napomene

4. Električni priključak

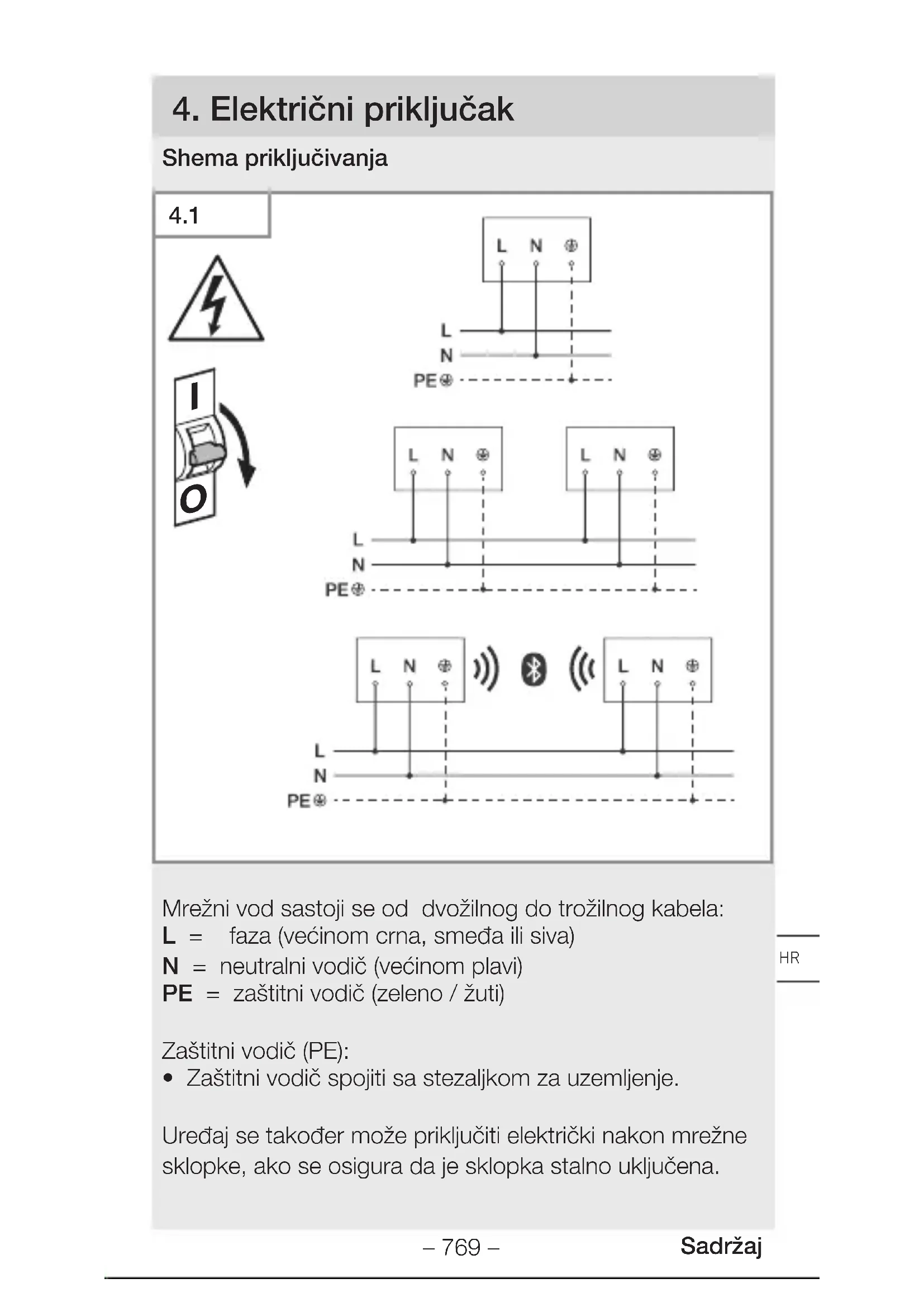

Shema priključivanja

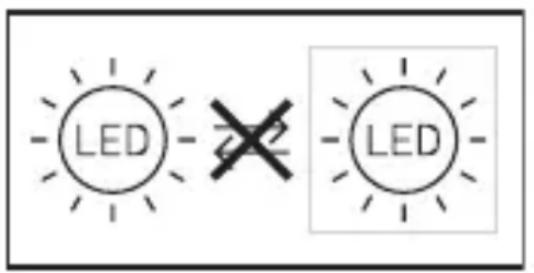

• Zaštitni vodič spojiti sa stezaljkom za uzemljenje. Uređaj se također može priključiti električki nakon mrežne sklopke, ako se osigura da je sklopka stalno uključena.– 770 – Sadržaj Izvor svjetlosti ove svjetiljke nije zamjenjiv; ako bi se morao zamijeniti (npr. na kraju njegovog vijeka trajanja), potrebno je zamijeniti cijelu svjetiljku.

• Provjeriti sve sastavne dijelove na oštećenja. U slučaju oštećenja ne koristiti proizvod.

• Umrežite svjetiljke pomoću Steinel Connect App i ciljano isključite senzor pomoću funkcije "Sensor O" kod pojedinačnih svjetiljki (B+C). Umreženjem se pri pokretu također uključuju svjetiljke čiji senzor je deaktiviran.– 775 – Sadržaj

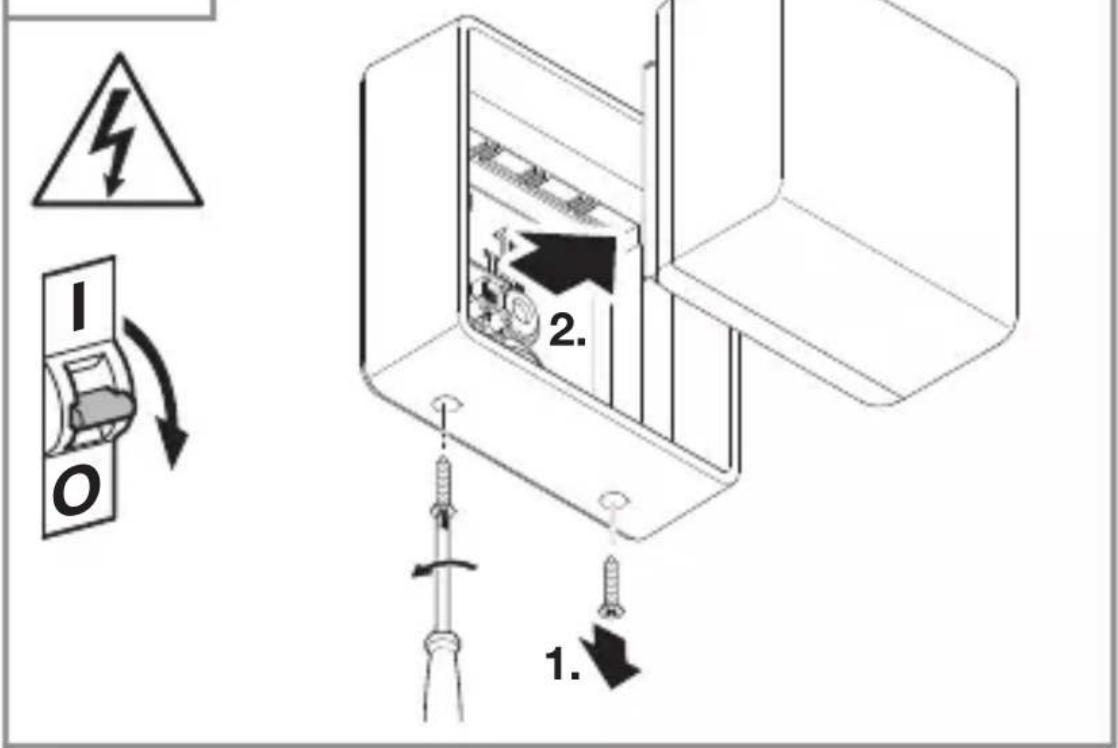

• Provjerite je li isključeno naponsko napajanje.

• Otpustite sigurnosne vijke.

• Skinite kockastu svjetiljku sa zidnog držača.– 776 – Sadržaj

• Strujni vod priključite na stezaljke prema shemi priključivanja. „4. Električni priključak“

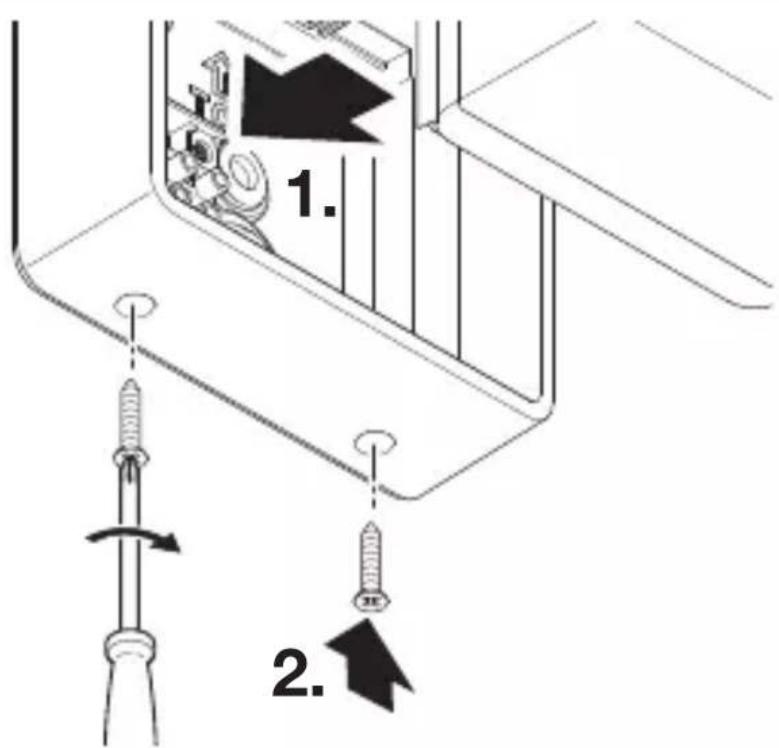

• Nataknite kockastu svjetiljku na zidni držač.

• Uključite strujno napajanje.

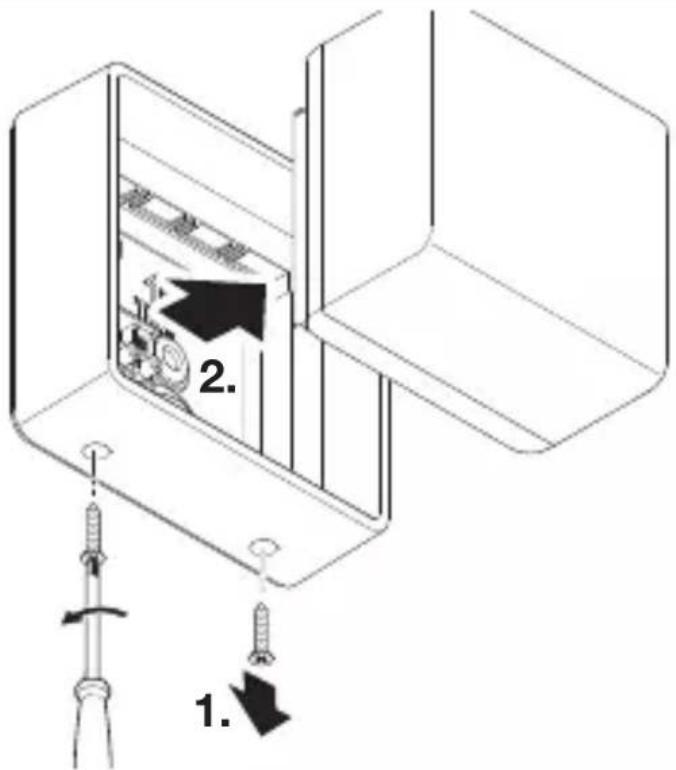

• Provjerite je li isključeno naponsko napajanje.

• Otpustite sigurnosne vijke.

• Skinite kockastu svjetiljku s kućišta.

• Strujni vod priključite na stezaljke prema shemi priključivanja. „4. Električni priključak“

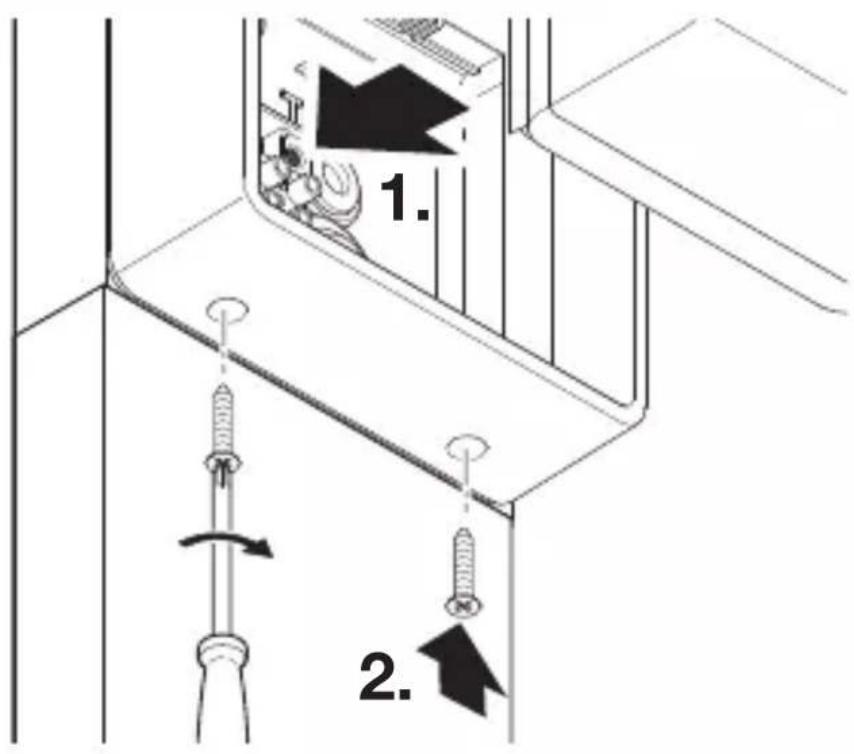

• Nataknite kockastu svjetiljku na kućište.

• Uključite strujno napajanje.

Funkcija osnovne svjetline Osnovno svjetlo omogućava osvjetljavanje s 10% svjetlosnog učina. Tek kod pokreta u području detekcije svjetlo se uključuje na podešeno vrijeme (v. Podešavanje vremena) na maksimalni svjetlosni učin (100%). Nakon toga svjetiljka se vraća na aktivirano osnovno svjetlo. Osnovno svjetlo se UKLJUČI kad vrijednost svjetline padne ispod praga. Kod aktiviranog režima rada pri danjem svjetlu osnovno svjetlo je uvijek UKLJUČENO. 0min = soft aktiviranje svjetla/nema UKLJUČIVANJA osnovnog svjetla od podešene vrijednosti zatamnjivanja 10min = soft uključivanje svjetla + osnovno svjetlo 10minuta 30min = soft uključivanje svjetla + osnovno svjetlo 30minuta = soft uključivanje svjetla + osnovno svjetlo cijelu noć Što je soft uključivanje svjetla? Senzorska svjetiljka ima funkciju soft uključivanja svjetla. To znači da se svjetlo prilikom uključivanja ne uključuje izravno na maksimalnu snagu, već se svjetlina unutar kratkog vremena polako povećava na 100%. Isto tako se jačina svjetla prilikom isključivanja polako smanjuje.– 790 – Sadržaj

• Provjerite vod ispitivačem napona. – Kratki spoj u mrežnom vodu.

• Provjerite priključke. – Eventualno postojeća mrežna sklopka je isključena.

• Zamijenite neispravan osigurač. – Brzi pokreti se prigušuju radi minimiziranja smetnji ili je područje detekcije premalo ili neispravno.

• Provjerite i podesite područje detekcije. – Neispravan izvor svjetlosti

• Izvor svjetlosti nije zamjenjiv. Zamijenite cijeli uređaj. Uređaj se ne isključuje (samo SC). – Stalno kretanje u području detekcije.

• Provjerite područje detekcije.

• Po potrebi ograničite ili promijenite područje detekcije. Uređaj se ne isključuje u cijelosti (samo SC). – Odabrano je osnovno svjetlo.

• Provjerite područje.
