用户手册 GL 85 SC 600 STEINEL

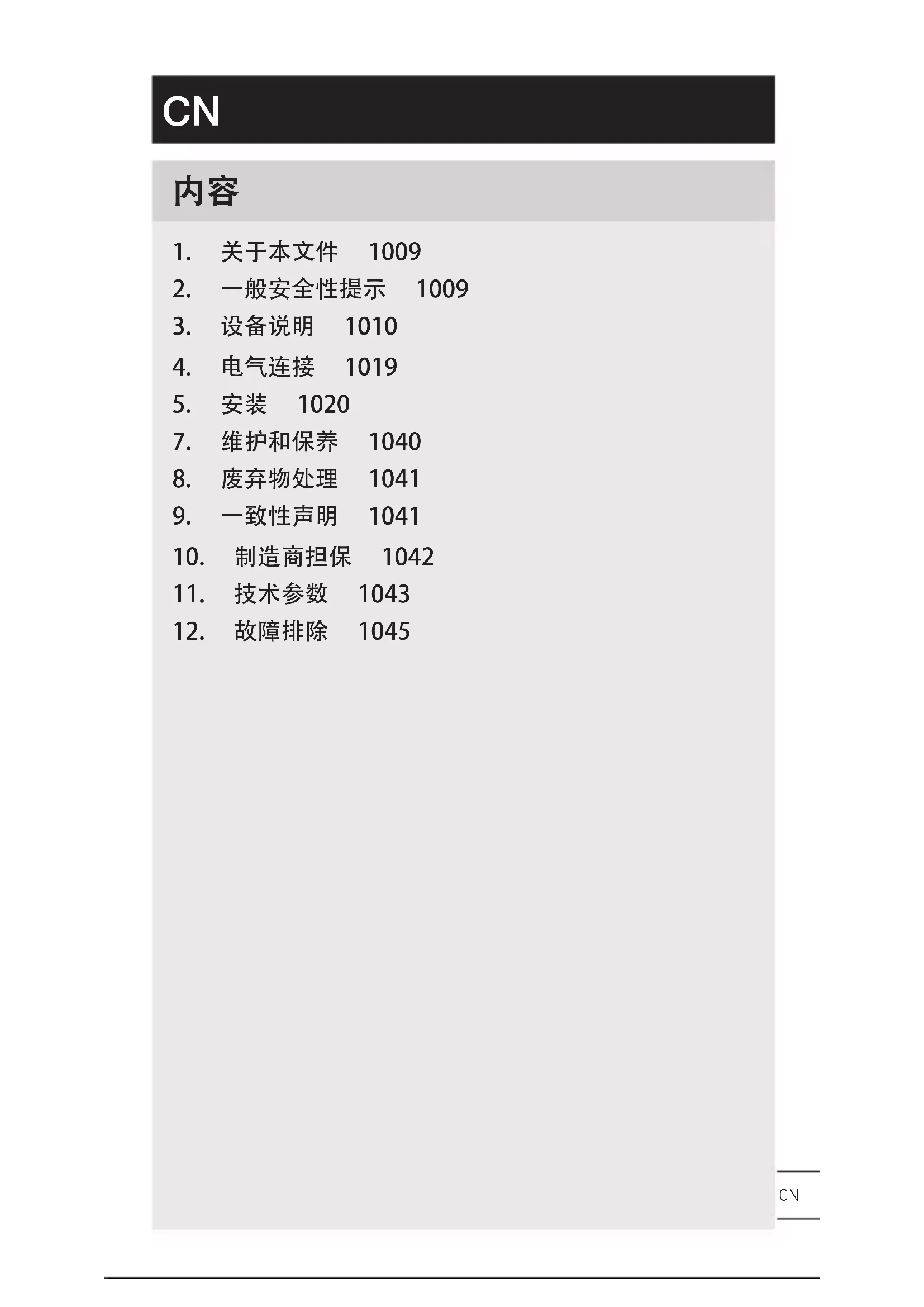

1. 关于本文件 1009
2. 一般安全性提示 1009
3. 设备说明 1010
4. 电气连接 1019
5. 安装 1020
6. 维护和保养 1040
7. 废弃物处理 1041
8. 一致性声明 1041
9. 制造商担保 1042
10. 技术参数 1043
11. 故障排除 1045

1. 关于本文件

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。

危险警示！

警告电流危险！

警告水危险！

2. 一般安全性提示

不遵守使用说明书会发生危险！

本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。

• 请仔细阅读使用说明。
• 遵守安全提示。
• 存放在随时可用的位置。

•

- 处理电流时可能造成危险情况！如果触碰到带电的零部件，可能会遭受电击，导致烧伤或死亡。

• 只允许具备相关资质的专业人员对电源电压进行操作。
• 请务必遵守各个国家的安装规定和接线条件

(比如, 德国: VDE 0100; 奥地利: OEVE-OENORM E8001-1; 瑞士: SEV 1000)。

• 只能使用原装备件。
• 只允许专业机构进行维修。

3. 设备说明

按规定使用

• 适用于室内外的壁装款感应灯 (L 845 SC)。
• 适用于室内外的壁装款灯具 (L 845 C)。
• 适用于室内外的地面安装款感应灯 (GL 85 SC 600 / 900)。
• 适用于室内外的地面安装款灯具
  (GL 85 C 600 / 900)。

违规使用

- 这些设备不可调光。

不可调光

提示：

必须至少与无线局域网路由器和接入点保持 3 米的距离，以免功能失灵。

工作原理（L 845 SC 和 GL 85 SC 600 / 900）

• 传感器灯（SC）配备一个主动型运动检测器。
• 智能高频传感器 (iHF) 发送高频电磁波 (5.8 GHz) 并接收其回波。在传感器灯感应范围内发生人员移动时, 传感器灯将会感应到反射波。微处理器随即触发"打开感应灯"开关指令。
• 在安装时，将设备平行于行走方向，这样才能实现最可靠的动作检测。
• 如果让人直接走向设备的话，动作检测的作用范围反而受限。
• 即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。
• 该传感器通过信号分析来区分移动的人和移动的物体(如灌木丛或小动物)。因小动物引起的错误接通以及外部极端温度引起的干扰排除在外。

工作原理（L 845 C 和 GL 85 C 600 / 900）

C 系列通过蓝牙可以与其他传感器联网，从而扩大探测区域。它们通过蓝牙将收集到的信号（存在与否和亮度）转发出去。在传感器联网的情况下，控制其他接口。

L 845 SC、L 845 C 的供货范围

3.1

• 1盏（感应）灯
• 3 个膨胀螺钉
• 3 个螺栓
• 3 个垫圈
• 1份安全数据单(A)
• 1 份快速启动指南 (B)

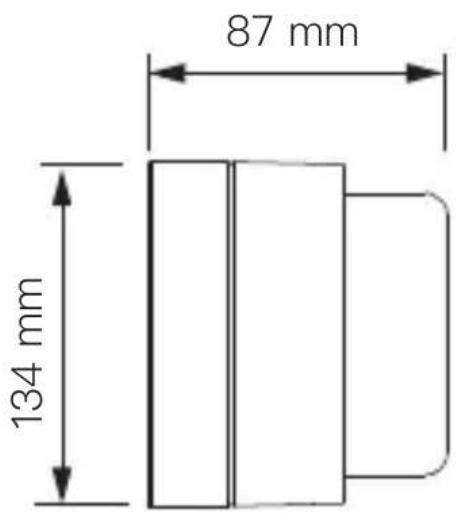

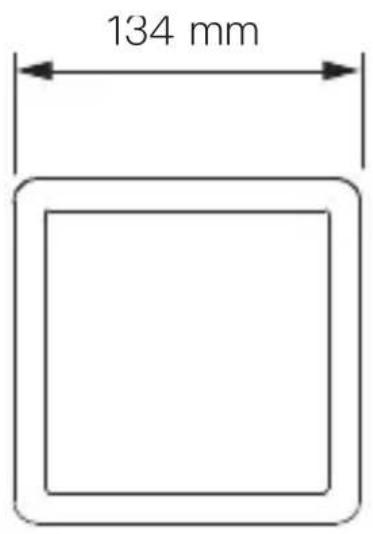

L 845 SC、L 845 C 的产品尺寸

3.2

134 mm

87 mm 134 mm

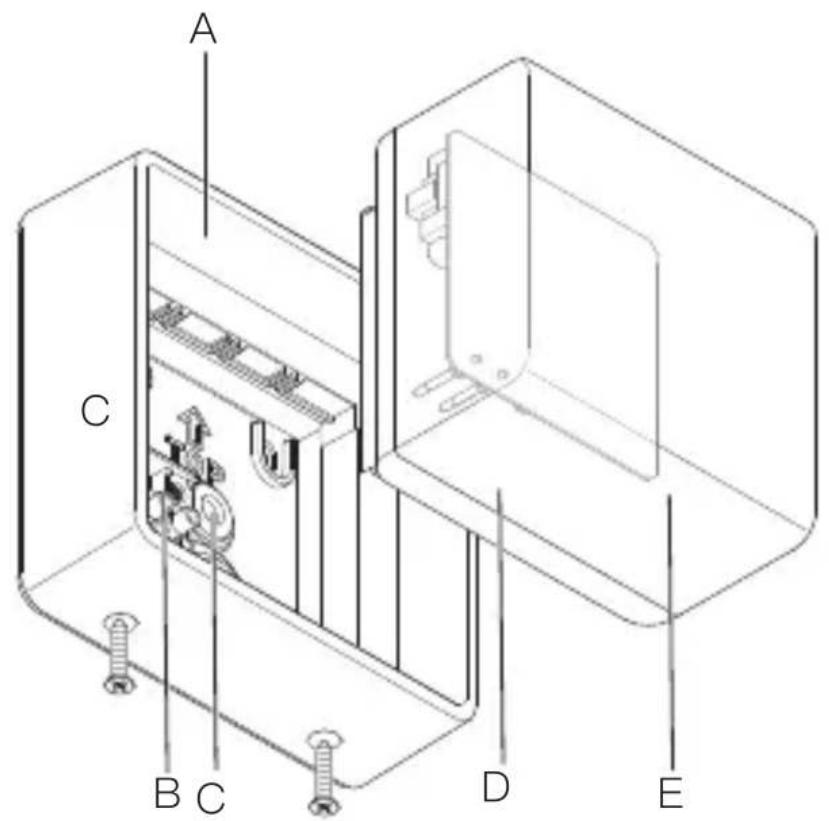

L 845 SC、L 845 C 的设备概况

3.3

A C B C D E

A 墙壁支架
B 连接端子
C 密封塞
D 插头连接
E 立方体灯

GL 85 SC、GL 85 C 的供货范围

3.4

• 1 盏（感应）灯
• 1 个托架
• 1 块型材（可选 437 mm 或 737 mm）
• 1 块底板
• 4 个膨胀螺钉
• 4 个螺栓
• 3 个连接螺栓
• 4 个垫圈
• 4 个小螺栓
• 1份安全数据单(A)
• 1 份快速启动指南 (B)

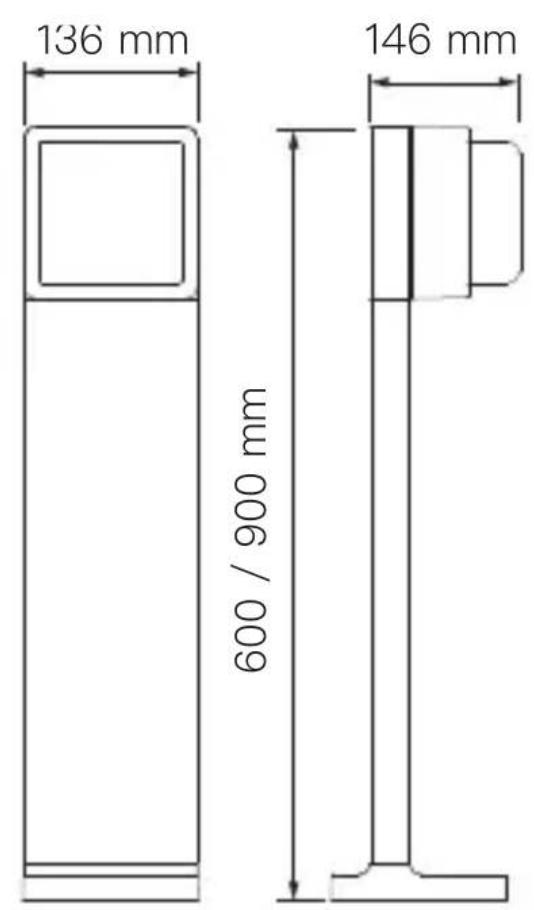

GL 85 SC、GL 85 C 的产品尺寸

3.5

136 mm 600 / 900 mm 146 mm

GL 85 SC、GL 85 C 的设备概况

3.6

电源线由一根 2 - 3 芯的电缆组成:

L = 相位（通常是黑色、棕色或灰色）

N = 零线（通常为蓝色）

PE = 地线（绿色 / 黄色）

地线 (PE):

- 将地线连接在接地端上。

该设备还可以通电连接到一个电源开关上，前提是该电源开关一直处于接通状态。

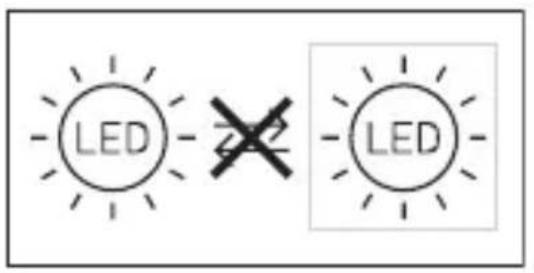

该灯的光源不能更换；如须更换光源 (如在其使用寿命结束时)，更换整个灯。

LED LED

5. 安装

触电危险！

接触导电部件可能造成电击、灼伤或死亡。

• 切断电流并断开电源。
• 用试电笔检查是否存在电压。
• 确保电源保持中断状态。

存在财产损失风险！

混淆连接导线可能导致短路。

• 辨别连接导线。
• 正确连接接口导线。

安装准备

• 检查所有构件是否受损。损坏时禁止使用产品。

• 选择合适的安装地点。

• 考虑检测范围。

• 考虑移动检测。
• 无振动，平稳。
• 检测区域应没有障碍物。
• 避免存在爆炸危险的区域。
• 避免放在易燃的表面上。
• 切勿近距离 (< 30 cm) 直视光源。
• 与其他灯具至少保持 5 ~m 的距离。

L 845 SC 的作用范围

5.1

当灯具彼此间的安装距离过近时，可能会发生误接通的情况。它们发出的高频信号会相互干扰。

采用以下措施可避免此类故障发生：

• 安装灯具时，请至少保持 5 ~m 的间距。
• 通过 Steinel Connect App 将灯具联网，并通过各个灯具的传感器关闭功能有针对性地关闭传感器 (B + C) 。联网后，一旦探测到动作，还是会一同开启灯具，但其传感器处于禁用的状态。

L 845 SC、L 845 C 的安装步骤

5.5

I O

2. 1.

• 检查电源是否已切断。
• 松开止动螺栓。
• 将立方体灯与壁挂托架分离。

5.6

- 钻孔 ( 6 ~mm) ，接着放入膨胀螺丝。

5.8

• 刺穿密封塞，将电源引线整个穿过。
• 用螺栓拧紧无间隔条的暗线安装款壁挂托架。

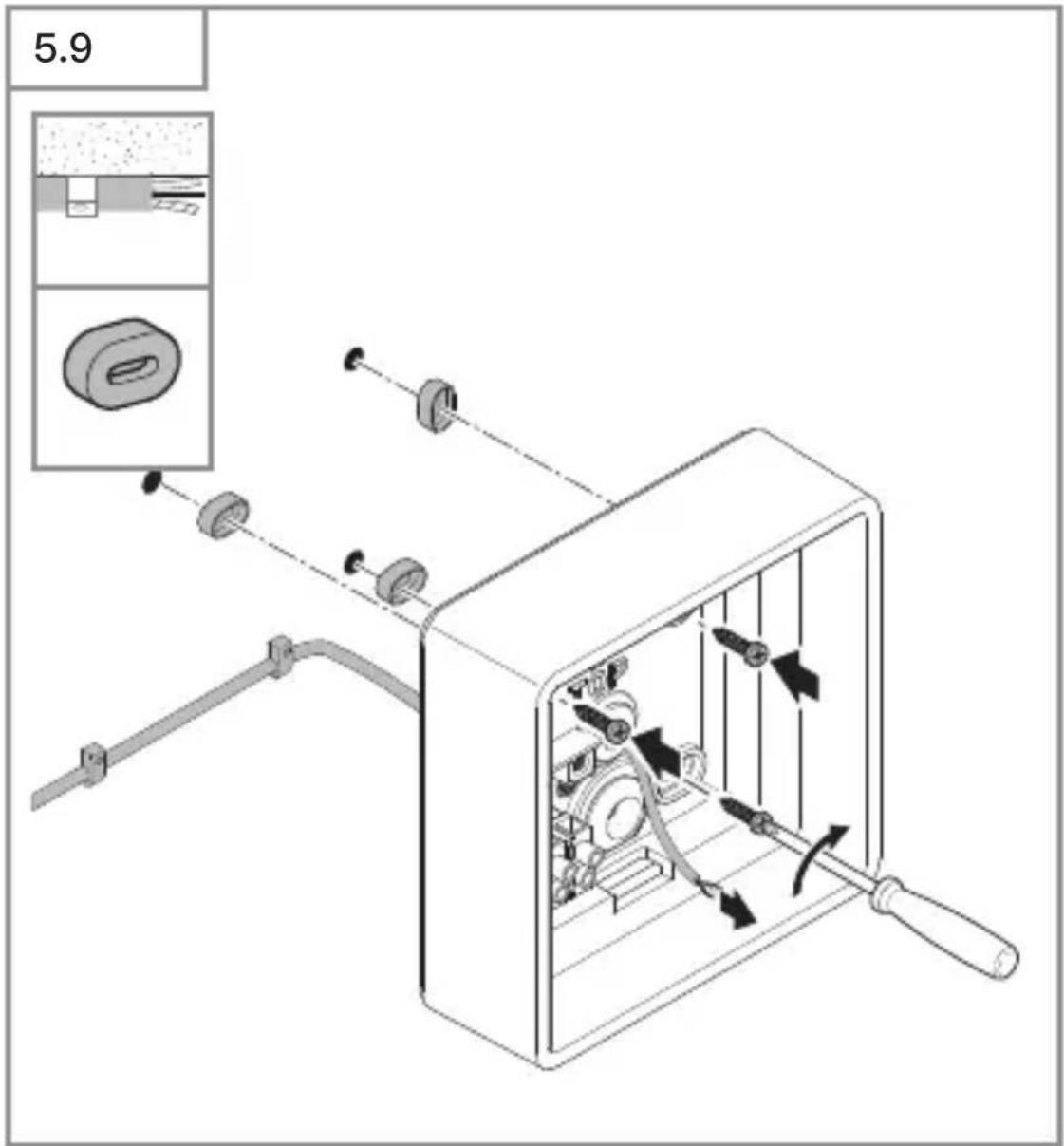

5.9

• 刺穿密封塞，将电源引线整个穿过。
• 用螺栓拧紧带间隔条的明线安装款壁挂托架。

5.10

• 将立方体灯装到壁挂托架上。
• 拧入止动螺栓。

5.12

I O

- 接通电源。 - 通过应用程序进行设置 (仅限 SC)。

→ “2. 一般安全性提示”

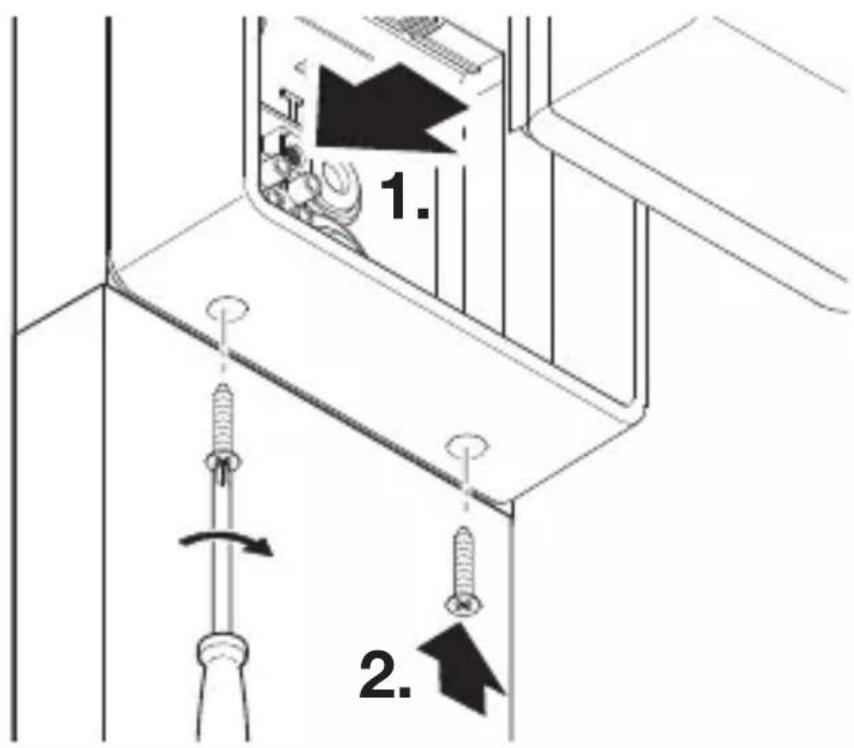

GL 85 SC、GL 85 C 的安装步骤

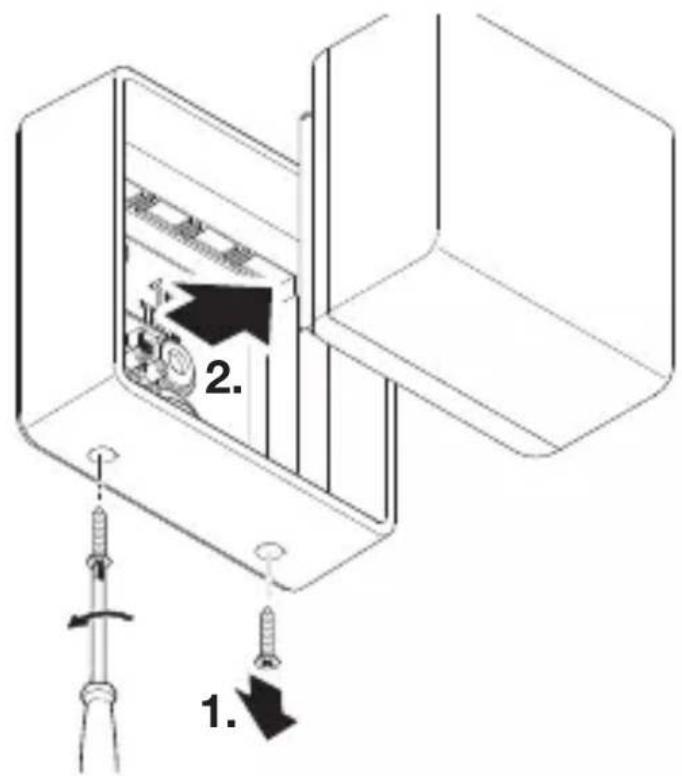

5.13

I O

1. 2.

• 检查电源是否已切断。
• 松开固定螺栓。
• 将立方体灯与外壳分离。

5.14

请勿将本产品安装于地面以下，以免因腐蚀或氧化造成损坏。

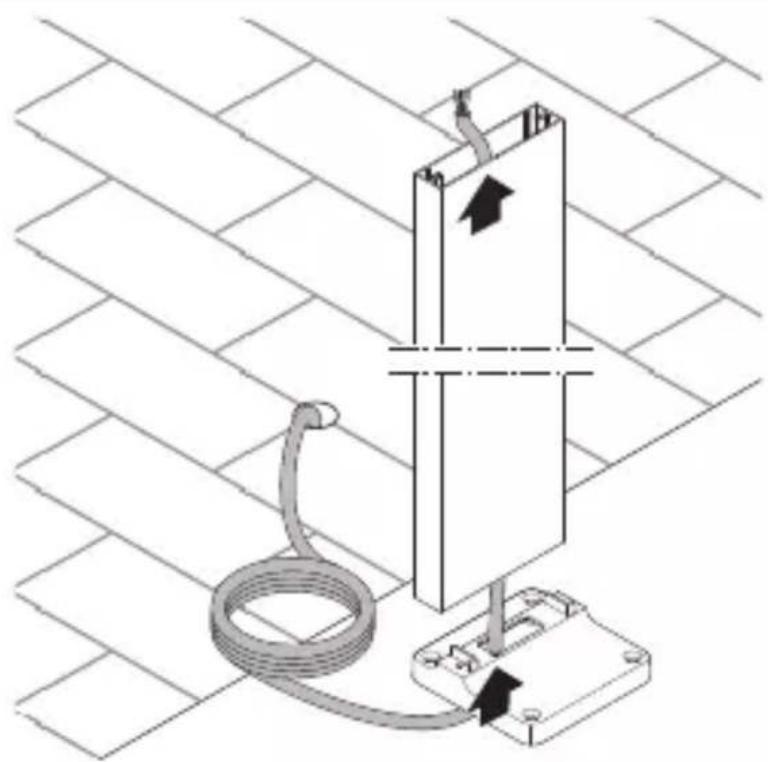

5.19

• 将电缆穿过托架。
• 将托架装到外壳上。
• 用垫圈拧紧螺栓。

5.20

- 按照电路图连接电源引线。 → “4. 电气连接”

5.22

1. 2.

• 将立方体灯装到外壳上。
• 拧入固定螺栓。

5.23

I O

• 接通电源。
• 通过应用程序进行设置 (仅限 SC)。
  → “2. 一般安全性提示”

6. 功能

仅可对 SC 型号设置这些功能。

对于 C 系列，只有与一个蓝牙传感器产品组合使用时才具备这些功能。

通过 Steinel Connect App 设置这些功能。

Steinel Connect App

智能手机和平板电脑必须从 AppStore 下载 STEINEL

Steinel Connect App 才能对灯具进行配置。需要支持蓝牙功能的智能手机或平板电脑。

安卓 iOS

• 时间设置
• 有效距离设置
• 亮度设置
• 底灯功能
• 可调节主灯 / 底灯等级
• 可扩展的有效距离调节
• 分组联网
• 通过示教进行亮度设置

出厂设置

• 暮光设置：日光模式下为 1,000 Lux
• 时间设置：2 秒钟
• 有效距离设置: 5 ~m

亮度设置

响应亮度（暮光）可在大约 2 - 2,000 Lux 范围内无级调节。

-※= 日光模式（与亮度无关）
- ≡ 暮光模式（约 2 Lux）

在设置探测区域以及在日光下进行功能测试时，必须将设置调节器调到日光模式。

时间设置

可从大约 5 秒到最长 60 分钟的范围内对关闭延迟进行无级设置。每个检测到的移动动作都会再次开启灯光。

注意：每次关闭 LED 灯具后，需要等待大约 1 秒钟，才能重新探测动作。之后，这盏 LED 灯具才能在探测到动作时重新开灯。

在调整检测区域和进行功能测试的时候，建议设置成最短时间。

有效距离设置（灵敏度）

有效距离是指将感应灯安装在 2 m 高度时，其在地面上生成的圆形感应区的直径。

-- 设置到最大值 = 最大作用范围 (5 m)
-- 设置到最小值 = 最小作用范围 (1 m)

底灯功能

底灯可以实现10%功率的照明。只有当在探测范围内运动时方才可以将灯光控制到最大灯功率（100%）并持续已设时间(参见时间设置)。随后照明灯将切换到激活的底灯。

当低于亮度阈值时，底灯亮起。激活日光模式时，基本照明灯始终开。

0 min = 超出设定的亮度值时灯软启动 / 无底灯亮起

10 min = 灯软启动+底灯亮起 10 分钟

30 min = 灯软启动+底灯亮起 30 分钟

= 灯软启动 + 底灯整夜亮起

何为柔光启动？

感应灯具有柔光启动功能。这表明，灯打开时不会直接切换至最大功率，而是在短时间内，亮度被逐渐调高至100%。同样，灯关闭时，则是逐渐变暗。

7. 维护和保养

设备免维护。

触电危险！

如果水与带电零部件发生接触可导致电击、烧伤或死亡。

- 仅在干燥状态下清洁设备。

存在财产损失风险！

错误的清洁剂可能造成设备损坏。

- 用略微湿润的抹布清洁设备，切勿使用清洁剂。

重要信息：操作设备无法更换。

230V LED

8. 废弃物处理

必须以环保方式回收再利用电子设备、电池、配件和包装。

切勿将电子设备和电池与生活垃圾一起丢弃！

仅针对欧盟国家：

根据适用的《欧盟报废电子电气设备指令》以及当地法律的实施细则，必须将报废的电子设备和电池分类收集，并以环保的方式回收。

9. 一致性声明

的无线电设备类型符合指令 2014/53/EU。在以下网址中

提供欧盟一致性声明的完整文本：www.stinel.de

10. 制造商担保

DE-33442 Herzebrock-Clarholz, 德国

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔:

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm. 25A Huadu Mansion, No. 828-838 Zhangyang Road, 200122 Shanghai, PR China。

为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页 www.steinel.cn 如果您对质保或产品有任何疑问，敬请垂询：服务热线 [phone]。

5年厂商

CN

11. 技术参数

- 尺寸 (高 x 宽 x 深): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

电源电压：220 - 240 V, 50/60 Hz

- 功率消耗 (P_on) : 9.00 W

-iHF 感测系统的功率消耗：L 845 SC: 0.67 W

GL 85 SC: 0.67 W

- 待机 (P_net) : 0.45 W

- 光通量: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

- 光效率: L 845 SC: 73 lm / W

L 845 C:: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

- 灯具: LED

- 色温: 3,000 K (暖白)

- 显色指数: R_a=82

- 平均额定使用寿命: L70B50, 在 25° C 的温度下: >60,000 小时

- SDCM 的颜色一致性: 初始值: 3

- 光强分布:

- 底灯*: 是 (关闭, 10 分钟, 30 分钟, 整夜, 始终)

- 传感器技术：

- 时间设置*: 5 秒 - 60 分钟

- 亮度设置*: 2 - 2,000 Lux

- 保护等级： IP 44

• 防护等级： I
• 环境温度: -20 至 +40°C
• 蓝牙频率: 2.4 - 2.48 GHz
• 蓝牙发射功率: 5 ~dBm, 3 mW
• 能效等级： 本产品具备一个
  能效等级为"F"的光源。

* 对于 C 系列：只能与一个蓝牙传感器产品组合使用。

12. 故障排除

设备上无电压。

- 保险装置未接通或已损坏。

• 打开保险装置。
• 更换损坏的保险装置。
• 线路中断。
• 使用试电笔检查电线。

- 电源线路短路。

- 检查接头。

- 电源开关可能已关闭

- 打开电源开关。

设备不接通 (仅限 SC)。

• 暮光设置选择错误。
• 重新设定暮光设置。
• 电源开关关闭。
• 设定电源开关。
• 保险装置未接通或已损坏。
• 打开保险装置。
• 更换损坏的保险装置。

- 为最大限度地减少故障，禁止快速动作，或是检测区域过小或不正确。

- 检查感应范围并校准。

- 光源故障。

- 光源无法切换。彻底更换设备。

设备不关闭 (仅限 SC)。

- 感应范围内出现持续移动。

• 检查感应范围。
• 必要时限制或更改感应范围。

设备不完全关闭 (仅限 sc)。

• 已选择底灯。
• 底灯调到"0 min"。

设备意外接通 (仅限 SC)。

• 设备安装不牢固，导致其会移动。
• 牢固安装设备。
• 虽然发生了动作，但是监视器无法识别 (墙后面的动作，灯泡附近的小物体动作等等)。
• 检查范围
• 必要时限制或更改感应范围。
