KULLANIM KILAVUZU GL 85 SC 600 STEINEL

– Farvegengivelsesindeks:

$$ R _ {a} = 8 2 $$

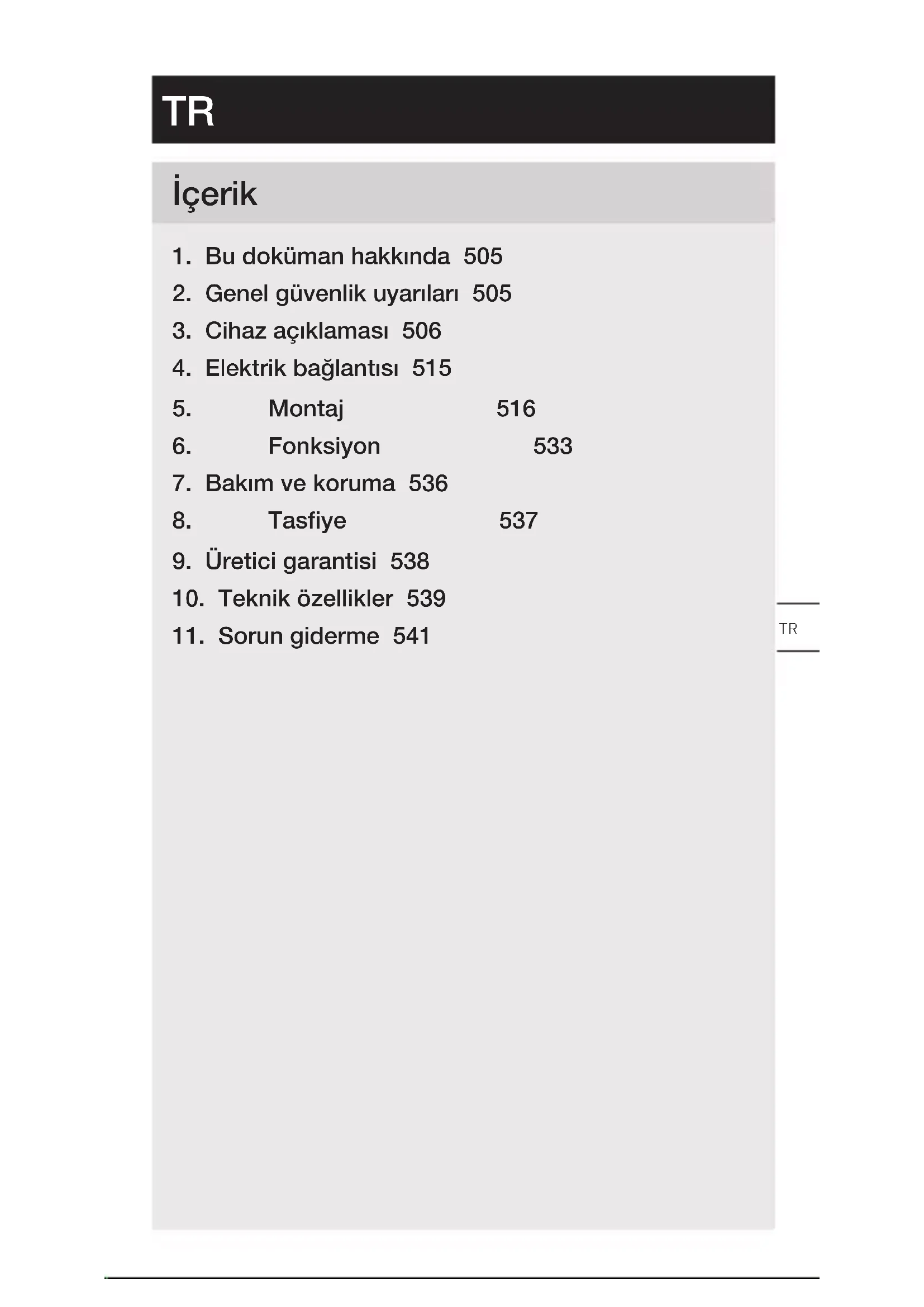

1. Bu doküman hakkında 505
2. Genel güvenlik uyarıları 505
3. Cihaz açıklaması 506
4. Elektrik bağlantısı 515
5. Montaj 516
6. Fonksiyon 533
7. Bakım ve koruma 536
8. Tasfiye 537
9. Üretici garantisi 538
10. Teknik özellikler 539
11. Sorun giderme 541

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

Sudan kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır.

Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

– Elektrik akımıyla yapılan çalışmalar, tehlikeli durumlara yol açabilir. Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.
– Şebeke gerilimindeki çalışma, yalnızca uzman teknik personel tarafından yapılabilir.
– Ülkeye özgü kurulum yönergeleri ve bağlantı koşulları dikkate alınmalıdır (örn. D: VDE 0100,

A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Sadece orijinal yedek parçalar kullanın.
- Onarımlar yalnızca uzman şirketler tarafından yapılabilir.

3. Cihaz açıklaması

Amacına uygun kullanım

– Dış ve iç mekanda duvara montaj için sensörlü lamba (L 845 SC).
– Dış ve iç mekanda duvara montaj için lamba (L 845 C).
- Dış ve iç mekanda zemine montaj için sensörlü lamba (GL 85 SC 600 / 900).
– Dış ve iç mekanda zemine montaj için lamba (GL 85 C 600 / 900).

Amacına uygun olmayan kullanım

- Cihazlar kısılamaz.

Kisilmaz

Not:

Hatalı fonksiyonları önlemek için, WLAN yönlendiricisine ve erişim noktalarına 3 m'lik bir asgari mesafe bırakılmalıdır.

Fonksiyon prensibi (L 845 SC ve GL 85 SC 600 / 900)

– Sensörlü lambalarda (SC), bir aktif hareket dedektörü bulunur.
- Akıllı yüksek frekans sensörü (iHF), yüksek frekansta elektromanyetik dalgalar (5,8 GHz) gönderir ve bunların yansımasını algılar. Sensörlü lambanın algılama alanındaki insanların hareketlerinde, yansıma değişimi sensör tarafından fark edilir. Bir mikro işlemci, "Işığı aç" çalıştırma komutunu gönderir.
– En güvenli hareket algılama, cihazı hareket yönünün yan tarafına monte ederek yapılır.
– Doğrudan cihazın üzerine doğru yüründüğünde, hareket algılamanın menzili kısıtlanır.
– Kapılar, pencere camları veya ince duvarlardan geçerek algılama mümkündür.
– Bir sinyal analizi sayesinde sensör, hareket eden insanlar ile çalılar veya küçük hayvanlar gibi hareket eden objeleri birbirinden ayırd eder. Küçük hayvanlar nedeniyle hatalı çalıştırmalara ve çok yüksek sıcaklıklardan kaynaklanan arızalara artık paydos.

Fonksiyon prensibi (L 845 C ve GL 85 C 600 / 900)

C seçenekleri, algılama alanını genişletmek için Bluetooth üzerinden diğer sensörlerle ağa bağlanabilir. Kaydedilen sinyalleri (varlık ve parlaklık) Bluetooth aracılığıyla iletirler. Kumanda, farklı bir arabirime sahip ağ bağlantı sensörde gerçekleşir.

Teslimat kapsamı L 845 SC, L 845 C

3.1

• 1 (sensörlü) lamba
• 3 dübel
• 3 vida
• 3 ara parçası
• 1 Güvenlik Bilgi Formu (A)
• 1 Hızlı Başlatma Kılavuzu (B)

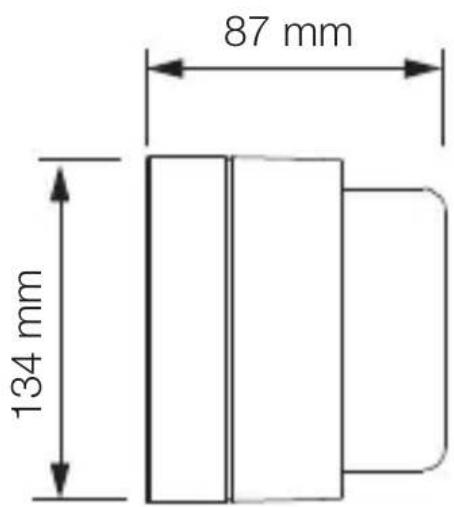

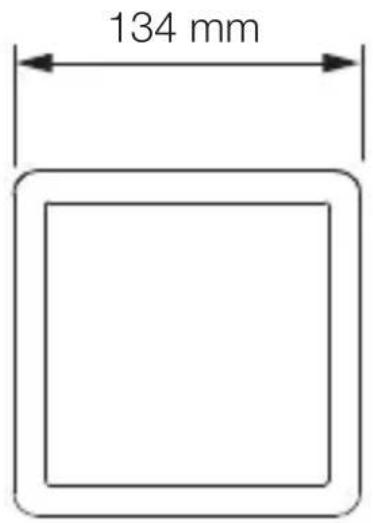

Ürünün boyutları L 845 SC, L 845 C

3.2

134 mm

87 mm 134 mm

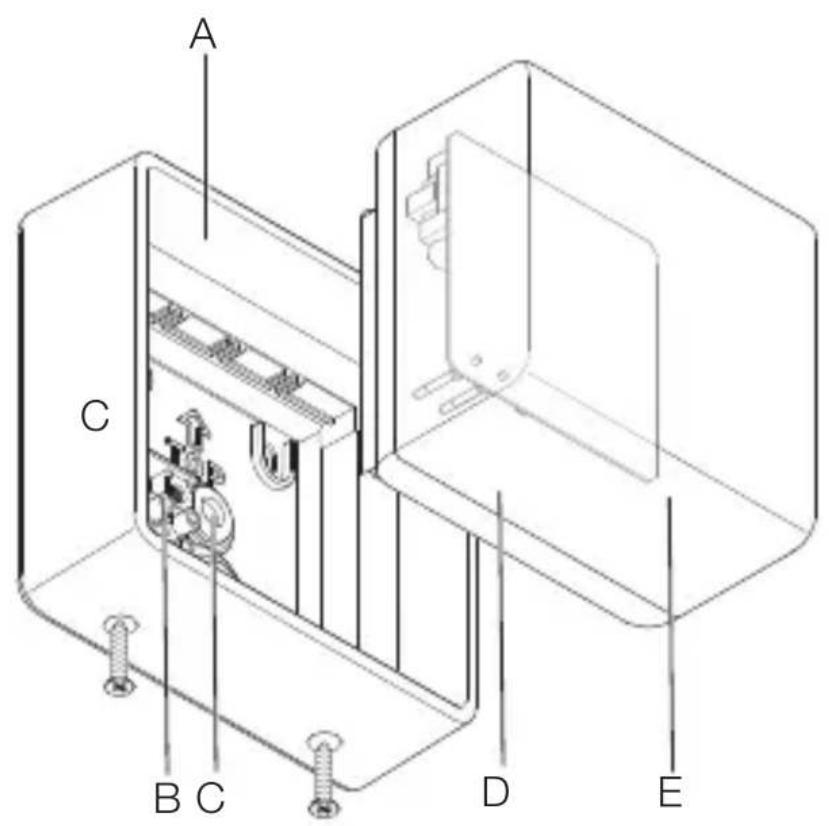

Cihazın genel görünümü L 845 SC, L 845 C

3.3

A C B C D E

TR

A Duvar tutucusu
B Bağlantı terminali
C Tapa
D Geçme bağlantı
E Lamba gövdesi

Teslimat kapsamı GL 85 SC, GL 85 C

3.4

• 1 (sensörlü) lamba
• 1 Tutucu
• 1 Profil (alternatif 437 mm veya 737 mm)
• 1 Zemin plakası
• 4 dübel
• 4 vida
• 3 Bağlantı vidası
• 4 Rondela
• 4 Küçük vida
• 1 Güvenlik Bilgi Formu (A)
• 1 Hızlı Başlatma Kılavuzu (B)

Ürünün boyutları GL 85 SC, GL 85 C

3.5

136 mm 600 / 900 mm 146 mm

TR

Cihazın genel görünümü GL 85 SC, GL 85 C

3.6

A Tutucu
B Bağlantı terminali
C Gövde
D Tapa
E Geçme bağlantı
F Lamba gövdesi
G Profil
H Zemin plakası

Işık şiddeti dağılımı

3.7

TR

4. Elektrik bağlantısı

Devre şeması

4.1

Elektrik besleme kablosu, 2-3 iletkenli bir kablodur:

L = Faz (genellikle siyah, kahverengi veya gri)

N = Nötr hattı (genellikle mavi)

PE = Topraklama hattı (yeşil / sarı)

Topraklama hattı (PE):

- Topraklama hattını, topraklama terminaline bağlayın.

Şebeke anahtarının her zaman açık olduğundan emin olunması halinde, cihaz elektriksel olarak bir şebeke anahtarından sonra da bağlanabilir.

Bu lambanın ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple lambanın yenilenmesi gerekir.

LED LED

5. Montaj

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara dokunmak, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

• Elektriği kapatın ve elektrik beslemesini kesin.
• Elektriğin kesik olduğunu, kontrol kalemi ile kontrol edin.
• Elektrik beslemesinin kesik kalacağından emin olun.

Maddi hasar tehlikesi!

Bağlantı tesisatlarının karıştırılması, kısa devreye yol açabilir.

• Bağlantı tesisatlarını tanımlayın.
• Bağlantı tesisatlarını doğru bağlayın.

Montaj hazırlığı

• Bütün yapı parçalarında hasar kontrolü yapın. Hasarlar olduğunda, ürünü işletme almayın.
• Uygun montaj yerini seçin.

–Erişim menzilini göz önüne alarak.
–Hareketlerin algılanmasını göz önüne alarak.
-Titreşimsiz.
-Kapsama alanında engeller yok.
–Patlama tehlikesi olmayan bölgelerde.
-Kolay tutuşmayan yüzeylerin üzerinde.
–Işık kaynağının içine kısa mesafeden (< 30 cm) bakılmayacak şekilde.
–Diğer lambalardan en az 5 m uzakta.

Menzil L 845 SC

5.1

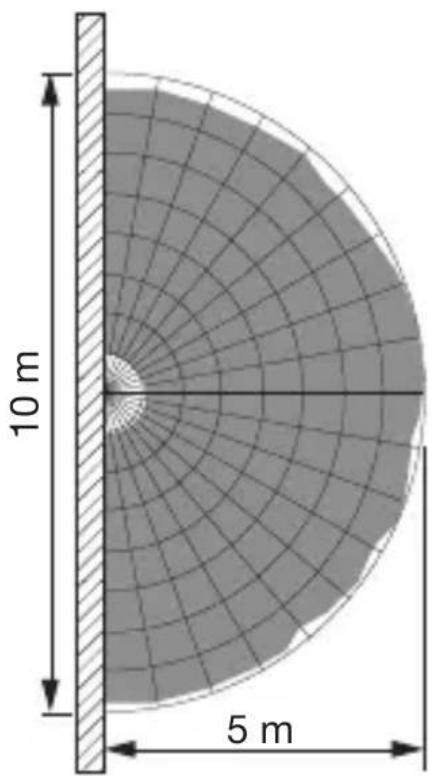

Hareket algılaması SC

5.3

2 m 1 m

10 m 5 m

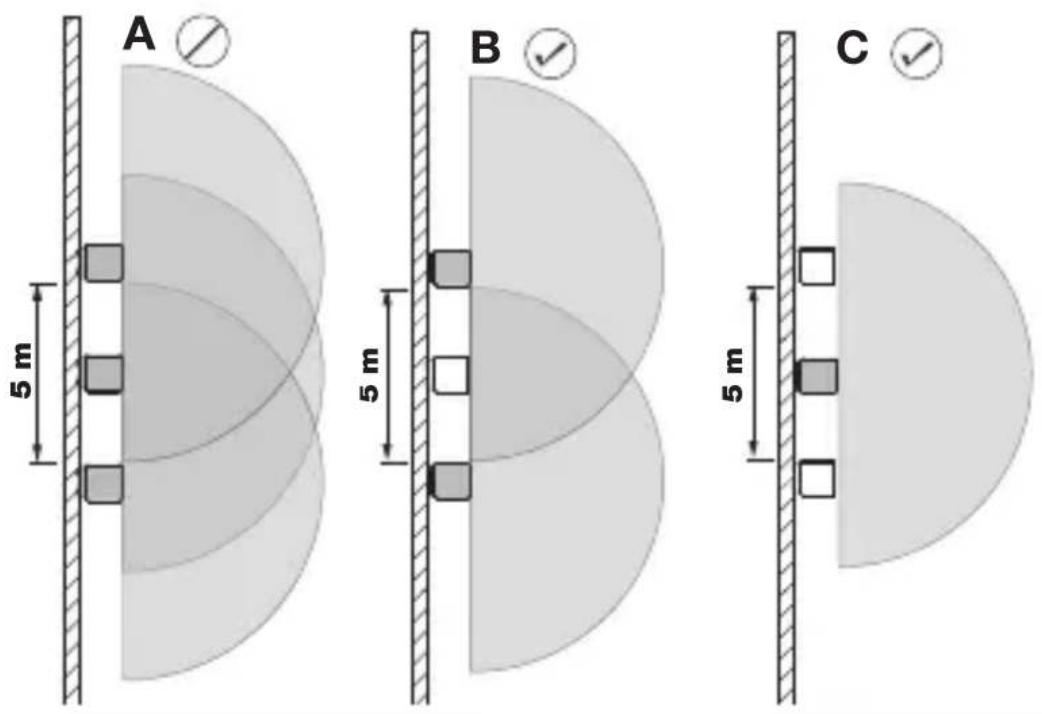

Lambaların mesafesi SC

5.4

A 5 m B 5 m C 5 m

Lambalar birbirine çok yakın monte edildiğinde, hatalı çalıştırmalar meydana gelebilir. Gönderilen yüksek frekans sinyalleri, birbirlerini olumsuz etkileyebilir.

Bu hatayı gidermek için şu önlemler yardımcı olabilir:

• Lambaları asgari 5 m aralık bırakarak monte edin.
• Lambalara Steinel Connect App üzerinden ağ kurun ve her lambadaki sensörü, Sensor-Off fonksiyonu yardımıyla lambaya özel olarak kapatın (B + C). Kurulan ağ sayesinde, sensörleri devre dışında olan lambalar da bir hareket halinde birlikte çalışacaktır.

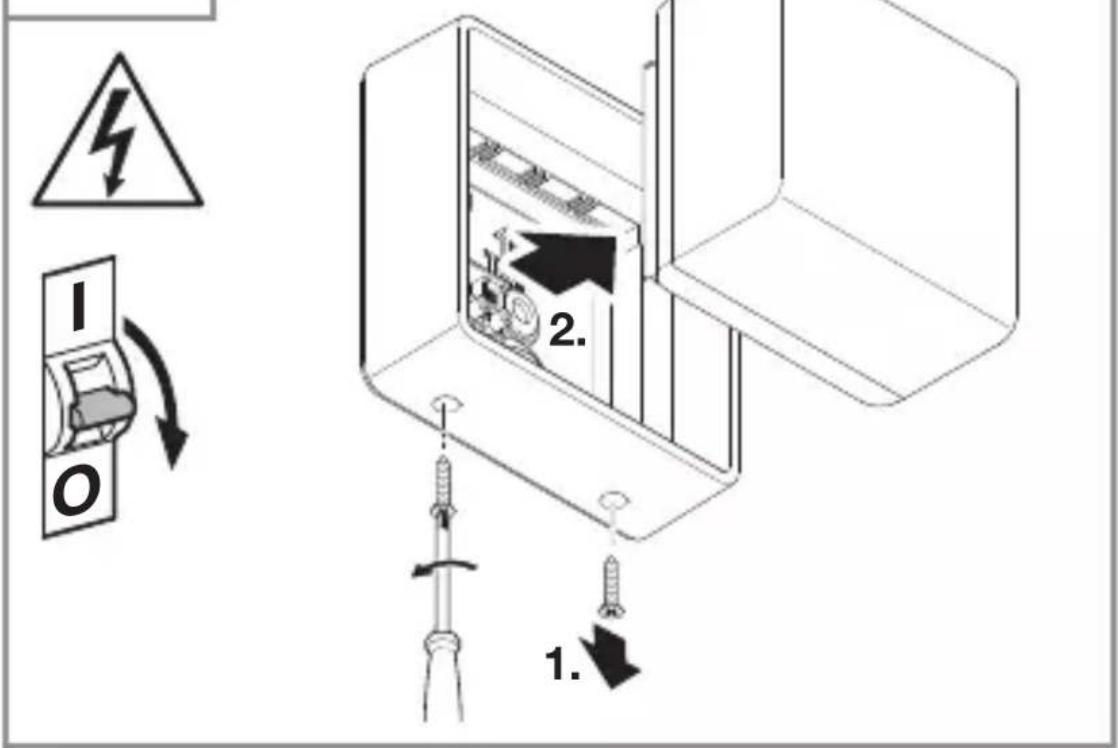

Montaj adımları L 845 SC, L 845 C

5.5

1. O 2. 1.

• Elektrik beslemesinin kapatıldığıını kontrol edin.
• Emniyet vidalarını çıkartın.
• Armatür küresini duvar tutucusundan ayırın.

5.6

- Delik yerlerini işaretleyin.

5.7

- Delikleri delin (Ø 6 mm) ve dübelleri yerleştirin.

5.8

• Elektrik besleme kablosu için tapayı delin.
• Sıva altı montajlı besleme kablosu için duvar tutucusunu ara parçası olmadan vidalayın.

5.9

TR

• Elektrik besleme kablosu için tapayı delin.
• Sıva üstü besleme kablosu için duvar tutucusunu ara parçalarla birlikte vidalayın.

5.10

• Elektrik beslemesini devre şemasına göre bağlayın.
  →“4. Elektrik bağlantısı”

5.11

1. 2.

• Armatür küresini duvar tutucusuna oturtun.
• Emniyet vidalarını vidalayın.

5.12

I O

• Elektrik beslemesini açın.
• Ayarları App üzerinden yapın (sadece SC).
  →“6. Fonksiyon”

TR

Montaj adımları GL 85 SC, GL 85 C

5.13

I O

1. 2.

• Elektrik beslemesinin kapatıldığı nı kontrol edin.
• Emniyet vidalarını çıkartın.
• Armatür küresini gövdeden ayırın.

5.14

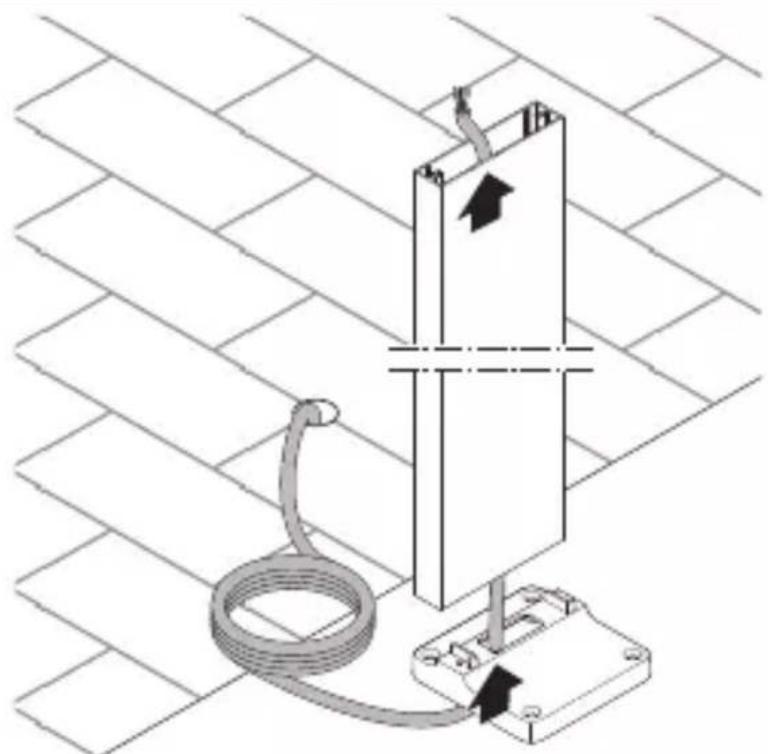

- Kabloyu zemin tutucusundan ve profilden geçirin.

5.15

• Zemin plakasını profile vidalayın.

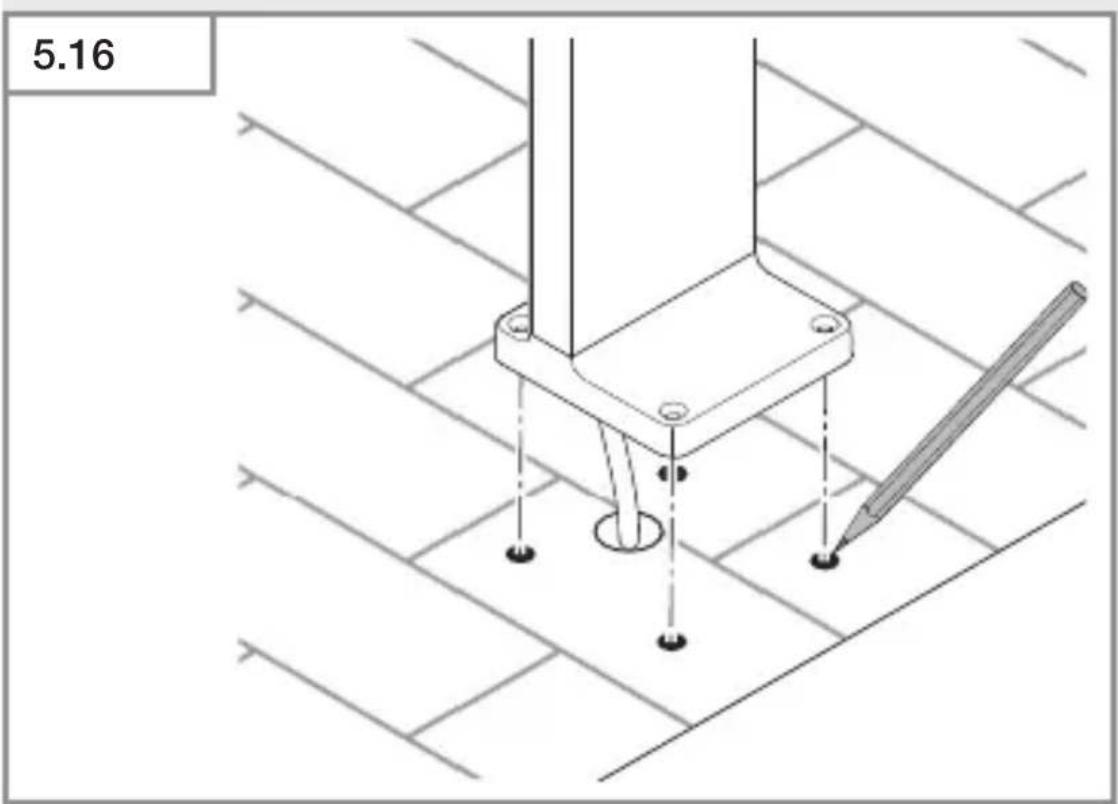

5.16

- Delik yerlerini işaretleyin.

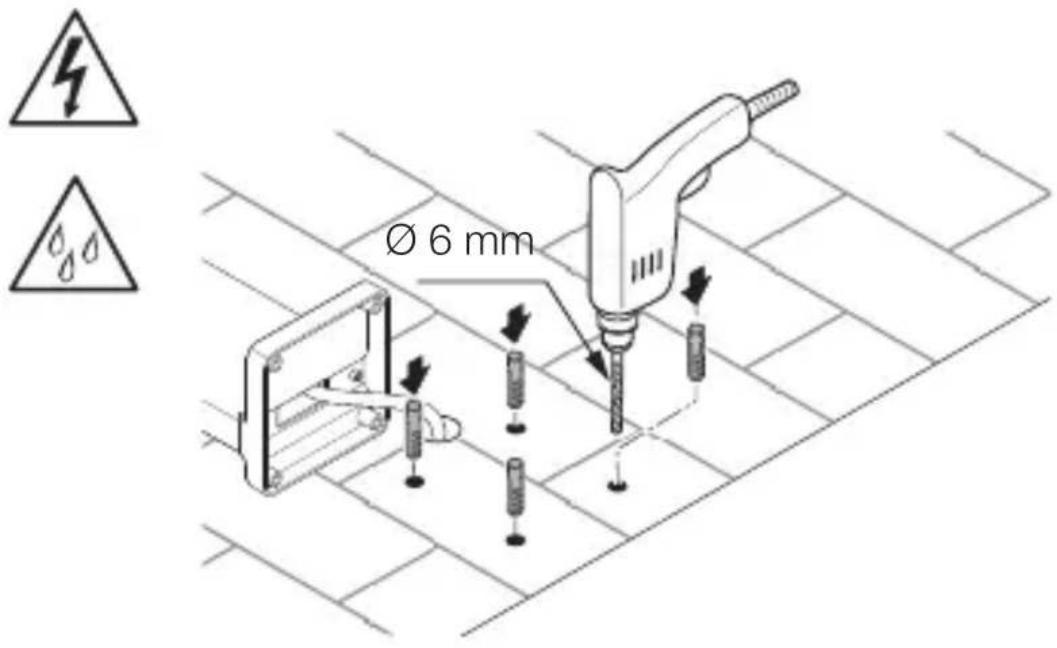

5.17

Ø 6 mm

- Delikleri delin ve dübelleri yerleştirin.

5.18

- Zemin plakasını zemine vidalayın.

Not:

Korozyon veya oksidasyondan kaynaklanacak hasarları önlemek için, ürünü zemin seviyesinin altında monte etmeyin.

5.19

• Kabloyu tutucunun içinden geçirin.
• Tutucuyu profilin üzerine oturtun.
• Civataları, rondelalar ile birlikte vidalayın.

TR

5.20

• Kabloyu gövdenin içinden geçirin.
  • Gövdeyi tutucuya vidalayın.

5.21

- Elektrik beslemesini devre şemasına göre bağlayın. →“4. Elektrik bağlantısı”

5.22

1. 2.

- Armatür küresini gövdenin üzerine oturtun. - Emniyet vidalarını vidalayın.

5.23

I O

• Elektrik beslemesini açın.
• Ayarları App üzerinden yapın (sadece SC).
  →“6. Fonksiyon”

TR

6. Fonksiyon

Fonksiyonlar, SC seçenekleri için ayarlanabilir.

C seçenekleri için fonksiyonlar yalnızca, bir Bluetooth sensör ürünüyle kombine olarak geçerlidir.

Fonksiyonların ayarı, Steinel Connect App üzerinden yapılır.

Steinel Connect App

Lambanın akıllı telefon veya tablet ile yapılandırılması için STEINEL Steinel Connect App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya Tablet gereklidir.

Android iOS

Steinel Connect App üzerinden ayarlanabilen fonksiyonlar şunlardır:

• Zaman ayarı
  – Erişim menzili ayarı
  – Alacakaranlık ayarı
  – Temel aydınlatma fonksiyonu
• Temel ışık / Fon ışığı seviyesi ayarlanabilir
  – Geliştirilmiş erişim menzili ayarı
• Grup ağı
  – Öğret yardımıyla alacakaranlık ayarı

Fabrika ayarları

– Alacakaranlık ayarı: Gün ışığı işletimi 1.000 Lux
– Zaman ayarı: 2 saniye
– Erişim menzili ayarı: 5 metre

Alacakaranlık ayarı

Devreye girme parlaklığı (alacakaranlık), yak. 2 – 2.000 Lux arasında kademesiz olarak ayarlanabilir.

• = Gün ışığı işletimi (parlaklıktan bağımsız)
• = Alacakaranlık işletimi (yak. 2 Lux)

Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi Gün ışığı işletimi konumunda durmalıdır.

Zaman ayarı

Kapatma gecikmesi, yak. 5 saniye ile maks. 60 dakika arasında kademesiz olarak ayarlanabilir. Algılanan her hareketle birlikte ışık yeniden açılır.

Not: LED lambanın her durduruluşunu takiben yak.

1 saniye boyunca yeni bir hareket algılaması yapılamaz. Bunun ardından LED lamba, hareket halinde ışığı tekrar açar. Algılama alanının ayarlanması sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmektedir.

Erişim menzili ayarı (duyarlılık)

Menzil tanımıyla, 2 m yüksekliğe montaj halinde elde edilecek olan algılama alanını ifade eden, zemindeki yaklaşık daire çapı kastedilmektedir.

- Maksimum ayar = maks. menzil (5 m)

- Minimum ayar = min. menzil (1 m)

Temel aydınlatma fonksiyonu

Fon ışığı, ışık gücünün % 10'uyla aydınlatma sağlar. Ancak kapsama alanında hareket algılanması halinde ışık (ayarlanmış olan süre boyunca, bakın Zaman ayarı) maksimum ışık gücüne (% 100) getirilir. Ardından lamba, etkinleştirilmiş olan fon ışığına döner. Parlaklık sınırının altına düşüldüğünde, fon ışığı AÇIK konumdadır. Gün ışığı işletimi etkin haldeyken, temel ışık daima AÇIK konumdadır.

0 dak = Yumuşak ışık başlatma / Ayarlanan alacakaranlık değerinden itibaren, Fon ışığı AÇIK yok 10 dak = Yumuşak ışık başlatma + Fon ışığı 10 dakika 30 dak = Yumuşak ışık başlatma + Fon ışığı 30 dakika = Yumuşak ışık başlatma + Fon ışığı tüm gece boyunca

Yumuşak ışık başlatma nedir?

Sensörlü lambanın yumuşak ışık başlatma fonksiyonu bulunur. Bu fonksiyon sayesinde, ışık açıldığı an lamba azami ışık gücü ile yanmaz ve ancak çok kısa bir süre içinde aralıksız % 100 oranına yükseltilir. Aynı şekilde ışık kapatıldığında da anında sönmez ve yavaşca kapanır.

7. Bakım ve koruma

Cihaz bakım gerektirmez.

Elektrik akımı nedeniyle tehlike!

Elektrik ileten parçalara suyun teması, elektrik çarpmasına, yanıklara veya ölüme yol açabilir.

- Cihazı yalnızca kuru haldeyken temizleyin.

Maddi hasar tehlikesi!

Yanlış temizlik maddeleri nedeniyle, cihaz zarar görebilir.

- Cihazı, deterjan kullanmadan hafif nemli bir bezle temizleyin.

Önemli: İşletim cihazı değiştirilemez.

230V LED

8. Tasfiye

Elektrikli cihazlar, piller, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları ve pilleri evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar için geçerli olan Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ve pillerin ayrı toplanması ve bir çevre dostu geri dönüşüme gönderilmesi zorunludur.

9. Uygunluk beyanı

Bu vesileyle STEINEL GmbH, kablosuz sistem türü L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900'ün 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de

10. Üretici garantisi

Üretici garantisi STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Almanya

Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma:

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rıfat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz.

Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı [phone] üzerinden ulaşabilirsiniz.

11. Teknik özellikler

- Boyutlar (Y x G x D): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

– Şebeke gerilimi: 220 – 240 V, 50/60 Hz

- Çekilen güç (P _on ): 9,00 W

– Çekilen güç iHF algılama sistemi: L 845 SC: 0,67 W GL 85 SC: 0,67 W

- Standby (P_net) : 0,45 W

– Işık gücü: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

- Verim:

L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

- Ampul:

LED

- Renk sıcaklığı:

3.000 K (sicak beyaz)

– Renk yansıtma indeksi:

$$ R _ {a} = 8 2 $$

– Ortalama nominal hizmet ömrü:

L70B50 25 °C sıcaklıkta: > 60.000 saat

- Renk tutarlılığı SDCM:

Başlangıç değeri: 3

– Işık şiddeti dağılımı:

Evet (Kapalı, 10 dak, 30 dak, bütün gece boyunca, her zaman)

– Sensör teknolojisi:

L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

– Kapsama alanı, Kapsama açısı ^* :

160°

– Kapsama alanı, Menfez açısı ^* :

160°

- Menzil*:

1-5 m

- Zaman ayari*: 5 sn -60 dak

– Alacakaranlık ayarı *: 2 –2.000 Lux
- Koruma türü: IP 44
- Koruma sınıfı: /
- Ortam sıcaklığı: -20 ila +40 °C
- Bluetooth frekansı: 2,4 - 2,48 GHz
– Bluetooth verici gücü: 5 dBm,3 mW
– Enerji verimlilik sınıfı: Bu ürün, enerji verimliliği sınıfı

* C için: Sadece bir Bluetooth sensör urünüyle kombine olarak geçerlidir.

12. Sorun giderme

Cihazda elektrik yok.

– Sigorta çalıştırılmamış veya arızalı.

• Sigortayı çalıştırın.
• Arızalı sigortayı değiştirin.

- Kablo kopuk.

- Kabloyu avometre ile gözden geçirin.

– Elektrik kablosunda kısa devre.

- Bağlantıları gözden geçirin.

– Muhtemelen, mevcut elektrik anahtarı kapalı.

- Elektrik anahtarını çalıştırın.

Cihaz devreye girmiyor (sadece SC).

– Alacakaranlık ayarı yanlış seçilmiş.

- Alacakaranlık ayarını yeniden ayarlayın.

– Elektrik anahtarı KAPALI.

- Elektrik anahtarını yeniden ayarlayın.

– Sigorta çalıştırılmamış veya arızalı.

- Sigortayı çalıştırın.

- Arızalı sigortayı değiştirin.

– Hızlı hareketler, arızaların minimuma indirilmesi amacıyla bastırılıyor veya algılama alanı çok küçük ayarlanmış ya da doğru değil.

- Algılama alanını kontrol edin ve ayarlayın.

– Işık kaynağı arızalı.

- Işık kaynağı değiştirilemez. Cihazı komple değiştirin.

Cihaz kapanmıyor (sadece SC).

– Algılama alanında sürekli hareket var.

- Algılama alanını kontrol edin.

- Gerektiğinde, algılama alanını sınırlayın veya değiştirin.

Cihaz komple kapanmıyor (sadece SC).

– Fon ışığı seçildi.

- Fon ışığını "0 dak" olarak ayarlayın.

Cihaz istem dışı çalışıyor (sadece SC).

– Cihaz harekete karşı güvenli monte edilmemiş.
• Cihazı sıkı monte edin.
– Hareket mevcut, ancak izleyici tarafından algılanmıyor (duvar arkasında hareket, lambanın çok yakınında küçük bir objenin hareketi vb.).
- Alanı kontrol edin.
- Gerektiğinde, algılama alanını sınırlayın veya değiştirin.

Tartalom

- Lülitage vörgulüliti sisse.

Seade ei lülitu sisse (ainult SC).

– Hämaruseseadistus valesti valitud.
- Seadistage hämaruseseadistus uuesti.

– Võrgulüliti VÄLJAS.

- Lülitage vörgulüliti sisse.
