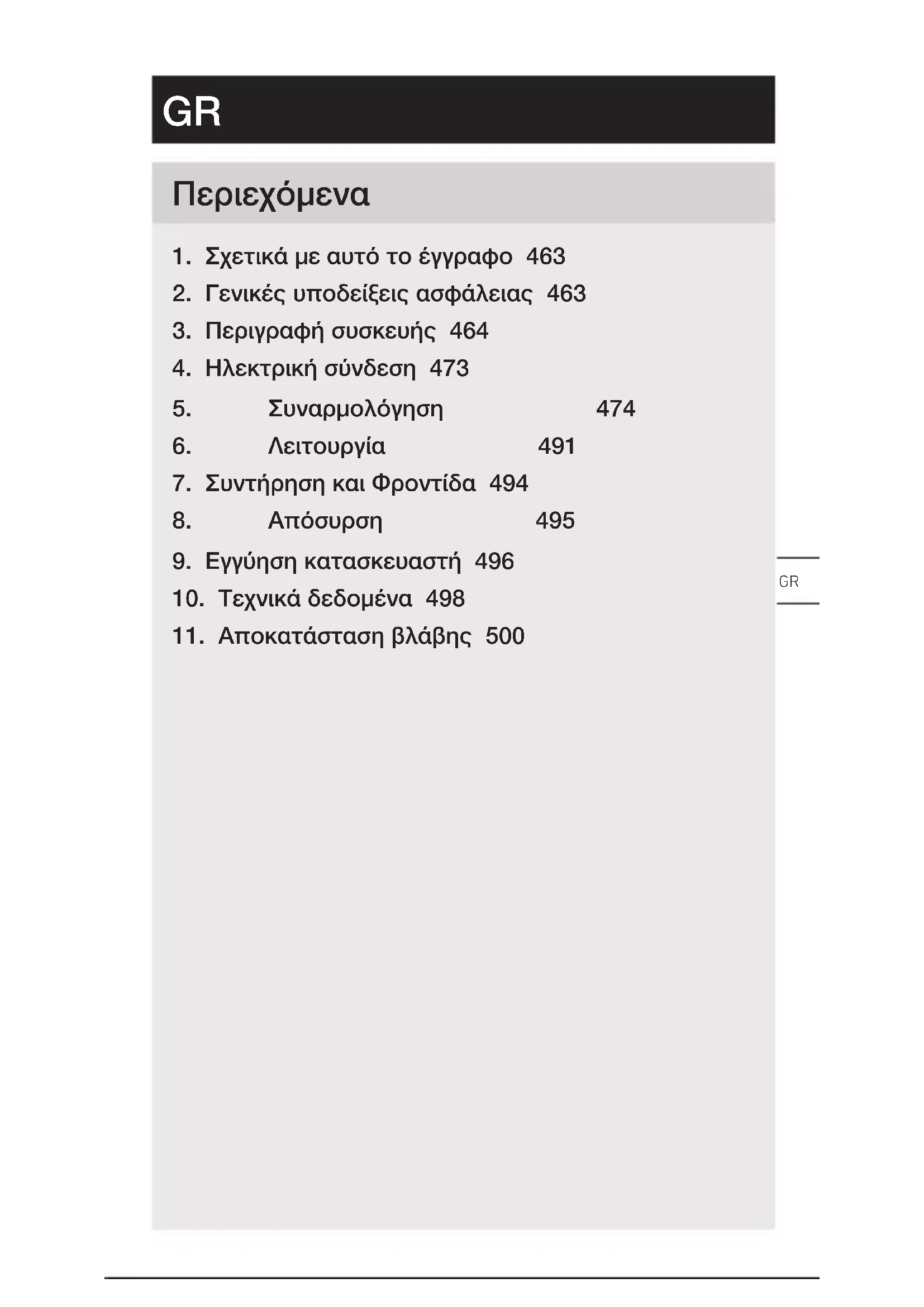

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GL 85 SC 600 STEINEL

1. Σχετικά με αυτό το έγγραφο 463
2. Γενικές υποδείξεις ασφάλειας 463
3. Περιγραφή συσκευής 464
4. Ηλεκτρική σύνδεση 473
5. Συναρμολόγηση 474
6. Λειτουργία 491
7. Συντήρηση και Φροντίδα 494
8. Απόσυρση 495
9. Εγγύηση κατασκευαστή 496
10. Τεχνικά δεδομένα 498
11. Αποκατάσταση βλάβης 500

1. Σχετικά με αυτό το έγγραφο

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

Προειδοποίηση ενώπιον κινδύνου λόγω νερού!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
• Ακολουθείτε τις υποδείξεις ασφαλείας.
  • Φυλάσσετε σε προσβάσιμο μέρος.

– Η χρήση ηλεκτρικού ρεύματος μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις. Η επαφή ρευμα τοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.
– Η εργασία σε ηλεκτρική τάση πρέπει να εκτελείται από εξειδικευμένο προσωπικό.
– Πρέπει να τηρούνται οι συνήθεις προδιαγραφές εγκατάστασης και οι όροι σύνδεσης που ισχύουν στην εκάστοτε χώρα (π.χ D: VDE 0100, A: ÖVE-ÖNORM E8001-1, CH: SEV 1000).

– Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.
- Οι επιδιορθώσεις επιτρέπονται μόνο από αρμόδιους τεχνικούς.

3. Περιγραφή συσκευής

Χρήση σύμφωνα με τους κανονισμούς

– Αισθητήρας-λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς και εσωτερικούς χώρους (L 845 SC).
– Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς και εσωτερικούς χώρους (L 845 C).
– Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς και εσωτερικούς χώρους (GL 85 SC 600 / 900).
– Λαμπτήρας για εγκατάσταση σε δάπεδο σε εξωτερικούς και εσωτερικούς χώρους (GL 85 C 600 / 900).

Χρήση όχι σύμφωνα με τους κανονισμούς

– Συσκευές χωρίς ρεοστατική ρύθμιση.

Χωρίς ρεοστατική ρύθμιση

Υπόδειξη:

Πρέπει να διατηρείται ελάχιστη απόσταση 3 m από το WLAN-Router και τα Access Point, προς αποφυγή ελατ-τωματικών λειτουργιών.

Αρχή λειτουργίας (L 845 SC και GL 85 SC 600 / 900)

• Οι αισθητήριοι λαμπτήρες (SC) περιλαμβάνουν ενεργό ανιχνευτή κίνησης.
  – Ο έξυπνος αισθητήρας υψηλών συχνοτήτων (iHF) εκπέμπει ηλεκτρομαγνητικά κύματα υψηλών συχνοτήτων (5,8 GHz) και λαμβάνει την ηχώ τους. Με την παραμικρή κίνηση εντός των ορίων κάλυψης των αισθητήριων λαμπτήρων, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροεπεξεργαστής δίνει τότε την εντολή «Ενεργοποίηση φωτός».
  – Η ασφαλέστερη ανίχνευση κινήσεων πραγματοποιείται με την πλάγια συναρμολόγηση της συσκευής ως προς την κατεύθυνση κίνησης.
  – Η εμβέλεια ανίχνευσης κίνησης περιορίζεται, όταν υπάρχει απευθείας προσέγγιση του αισθητήρα.
  – Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή.
  – Μέσω ανάλυσης σήματος ο αισθητήρας διαφοροποιεί μεταξύ κινούμενων ατόμων και κινούμενων αντικειμένων όπως θάμνοι ή μικρά ζώα.
  'Ετσι αποκλείονται εσφαλμένες μεταγωγές εξαιτίας μικρών ζώων όπως και διαταραχές εξαιτίας ακραίων θερμοκρασιών.

Αρχή λειτουργίας (L 845 C και GL 85 C 600 / 900)

Οι εκδόσεις Κ μπορούν να δικτυωθούν μέσω Bluetooth με άλλους αισθητήρες, έτσι ώστε να εφαρμοστεί επέκταση του εύρους ανίχνευσης. Μεταδίδουν περαιτέρω τα σήματα που λαμβάνουν (παρουσία και φωτεινότητα) μέσω Bluetooth. Ο έλεγχος πραγματοποιείται στον δικτυωμένο αισθητήρα με άλλες διεπαφές.

Περιεχόμενο συσκευασίας L 845 SC, L 845 C

3.1

• 1 (αισθητήρας) λαμπτήρας
• 3 такákia
• 3 βίδες
• 3 Διαστάρια
• 1 φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 οδηγός γρήγορης εκκίνησης (Β)

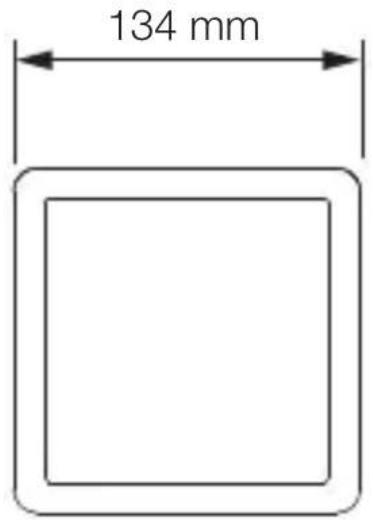

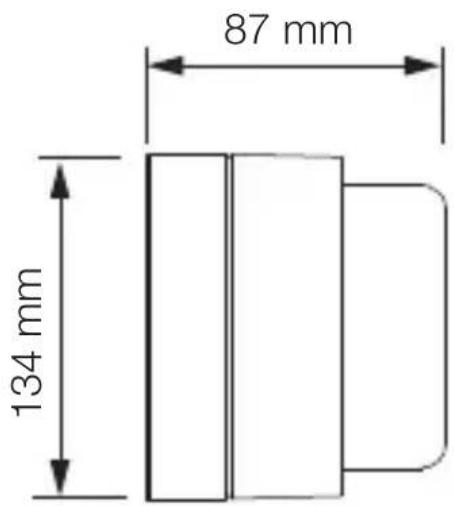

Διαστάσεις προϊόντος L 845 SC, L 845 C

3.2

134 mm

87 mm 134 mm

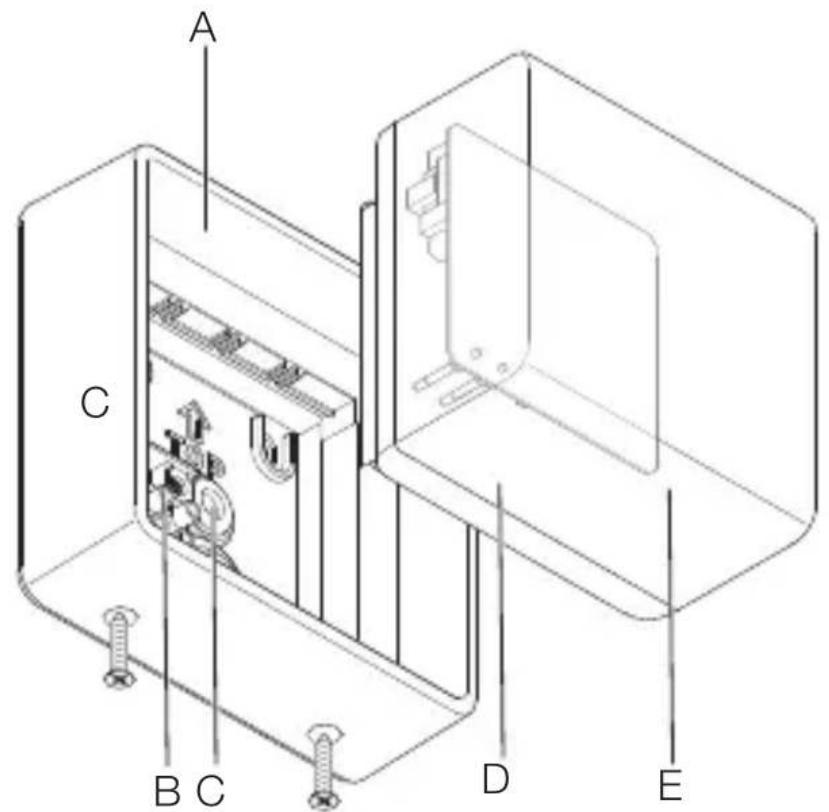

Επισκόπηση συσκευής L 845 SC, L 845 C

3.3

A C B C D E

GR

Α Στήριγμα τοίχου
Β Ακροδέκτης σύνδεσης
C Στεγανοποιητική τάπα
D Σύζευξη
Ε Φωτιστικός κύβος

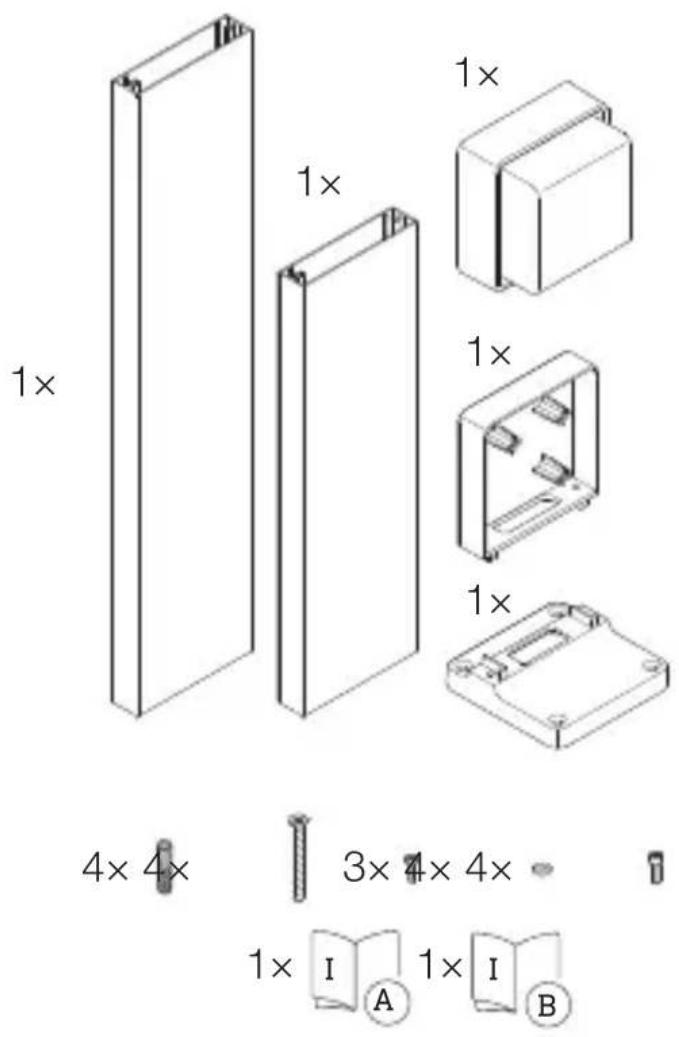

Περιεχόμενο συσκευασίας GL 85 SC, GL 85 C

3.4

• 1 (αισθητήρας) λαμπτήρας
  -1 στήριγμα
• 1 προφίλ (εναλλακτικά 437 mm ή 737 mm)
  -1 πλάκα δαπέδου
• 4 τακάκια
• 4 βίδες
• 3 βίδες σύνδεσης
• 4 ροδέλα
• 4 μικρές βίδες
• 1 φυλλάδιο δεδομένων ασφάλειας (Α)
• 1 οδηγός γρήγορης εκκίνησης (Β)

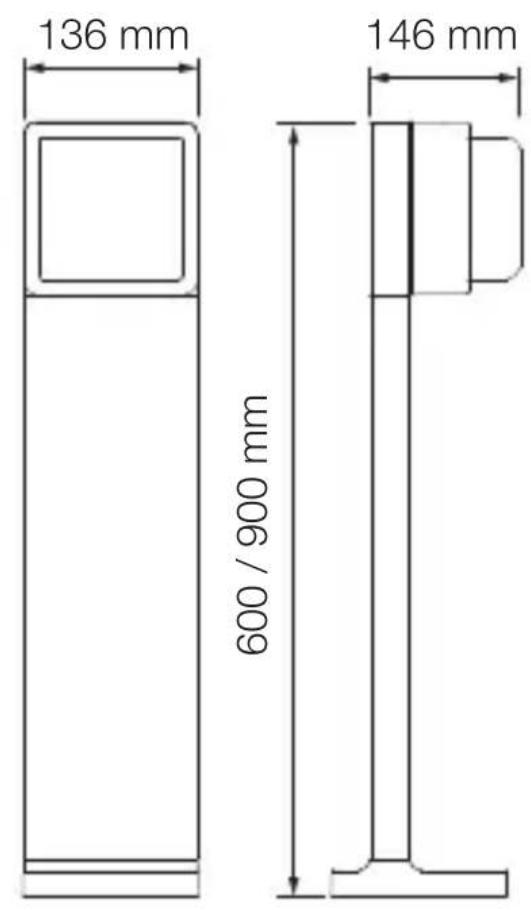

Διαστάσεις προϊόντος GL 85 SC, GL 85 C

3.5

136 mm 600 / 900 mm 146 mm

GR

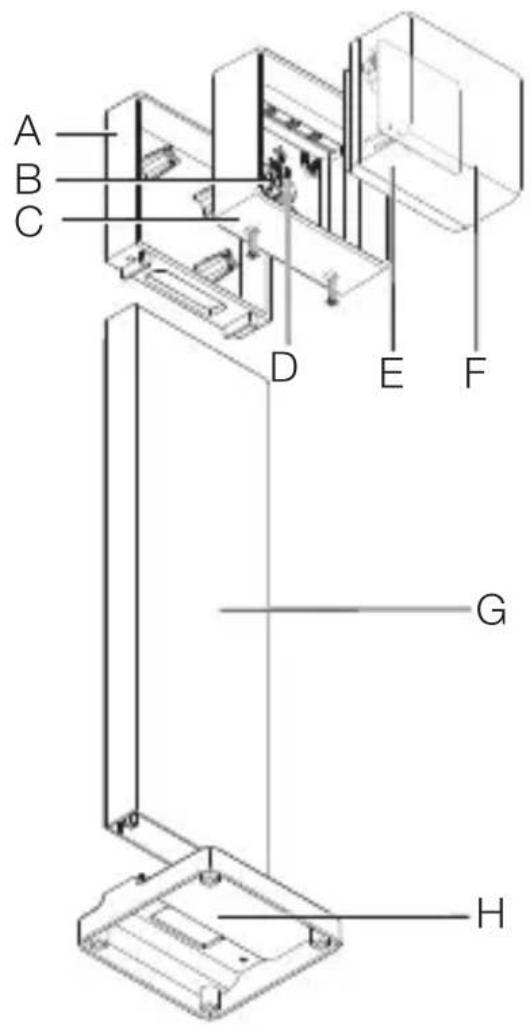

Επισκόπηση συσκευής GL 85 SC, GL 85 C

3.6

Α Στήριγμα
B Ακροδέκτης σύνδεσης
C Πλαίσιο
D Στεγανοποιητική τάπα
Ε Σύζευξη
F Φωτιστικός κύβος
G Προφίλ
Η Πλάκα δαπέδου

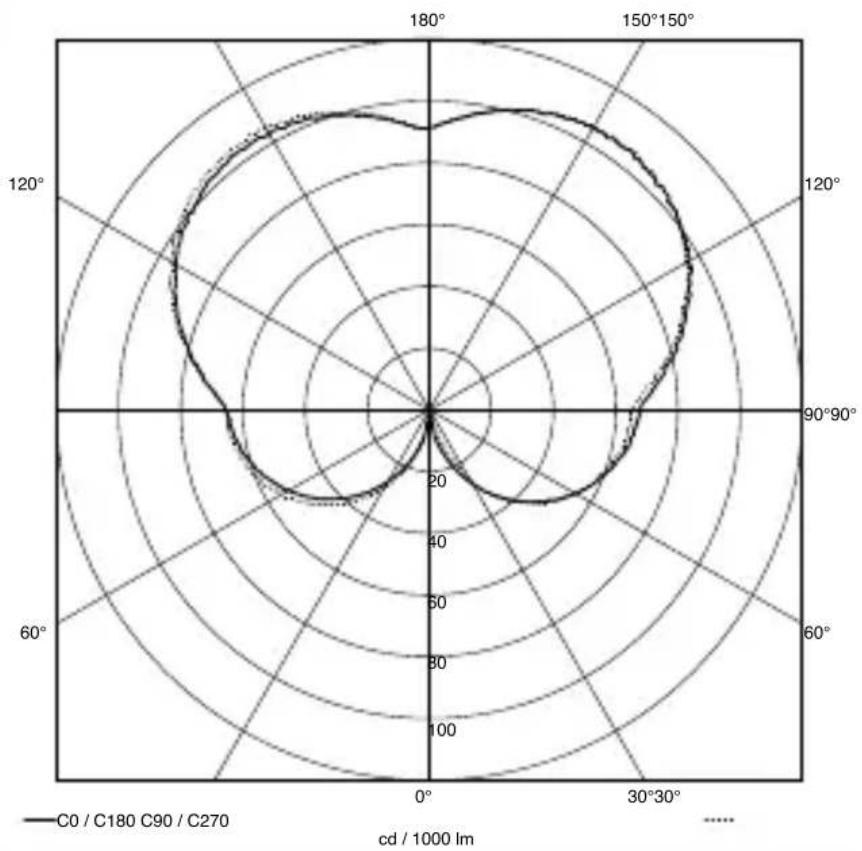

Κατανομή φωτεινής έντασης

3.7

GR

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας

4.1

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο

2-3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

PE = Αγωγός γείωσης (πράσινο / κίτρινο)

Αγωγός γείωσης (ΡΕ):

- Συνδέετε τον αγωγό γείωσης στον ακροδέκτη γείωσης.

Η συσκευή μπορεί επίσης να συνδεθεί μετά από διακόπτη δικτύου, όταν διασφαλίζεται το γεγονός ότι ο διακόπτης δικτύου παραμένει σταθερά ενεργοποιημένος.

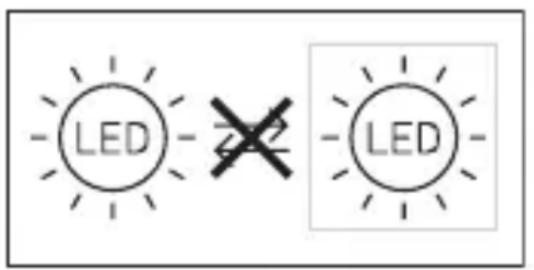

Η πηγή φωτός αυτού του λαμπτήρα δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

LED LED

5. Συναρμολόγηση

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή ρευματοφόρων εξαρτημάτων μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

• Απενεργοποιείτε το ηλεκτρικό ρεύμα και διακόπτετε την τροφοδοσία τάσης.
• Ελέγχετε με δοκιμαστικό τάσης αν έχει διακοπεί η τροφοδοσία τάσης.
• Βεβαιωθείτε ότι η τροφοδοσία τάσης παραμένει διακεκομμένη.

Κίνδυνος υλικών ζημιών!

Η αντιστροφή των αγωγών σύνδεσης μπορεί να προκαλέσει βραχυκύκλωμα.

• Προσδιορίστε τους αγωγούς σύνδεσης.
• Συνδέστε σωστά τους αγωγούς σύνδεσης.

Προετοιμασία εγκατάστασης

• Ελέγχετε όλα τα εξαρτήματα για τυχόν ζημιές. Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του προϊόντος.
• Επιλέγετε κατάλληλο σημείο εγκατάστασης.

-Λαμβάνετε υπόψη την εμβέλεια.

-Λαμβάνετε υπόψη την ανίχνευση κίνησης.

-Χωρίς κραδασμούς.

-Εύρος ανίχνευσης απαλλαγμένο από εμπόδια.

-Όχι σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης.

-Όχι επάνω σε εύφλεκτες επιφάνειες.

-Μην κοιτάζετε στην πηγή φωτός από κοντινή απόσταση (< 30 cm).

- Σε απόσταση τουλάχιστον 5 m από άλλους λαμπτήρες.

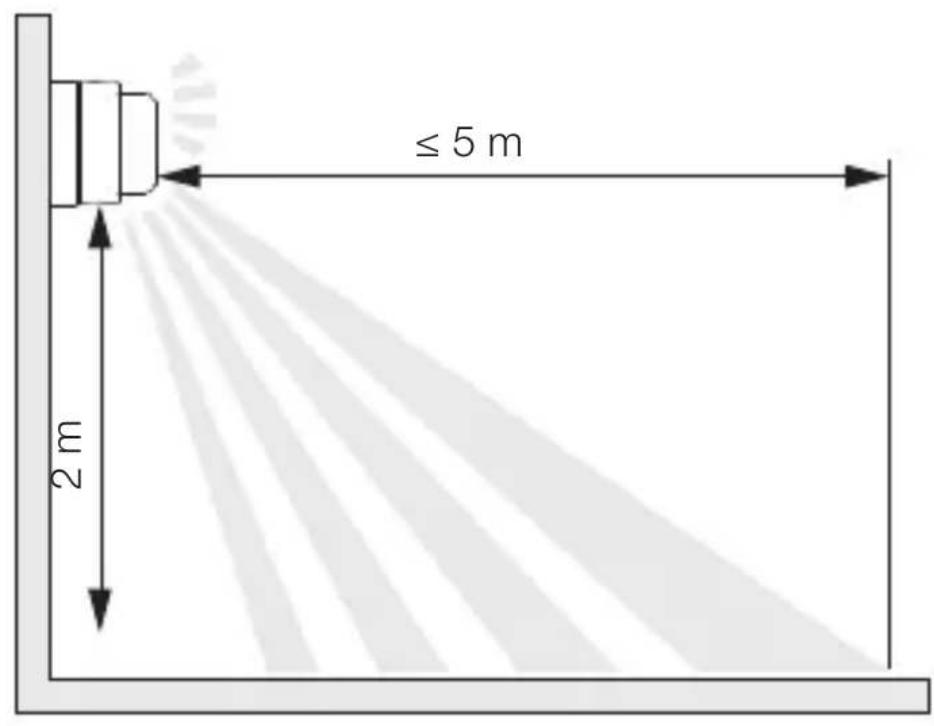

Εμβέλεια L 845 SC

5.1

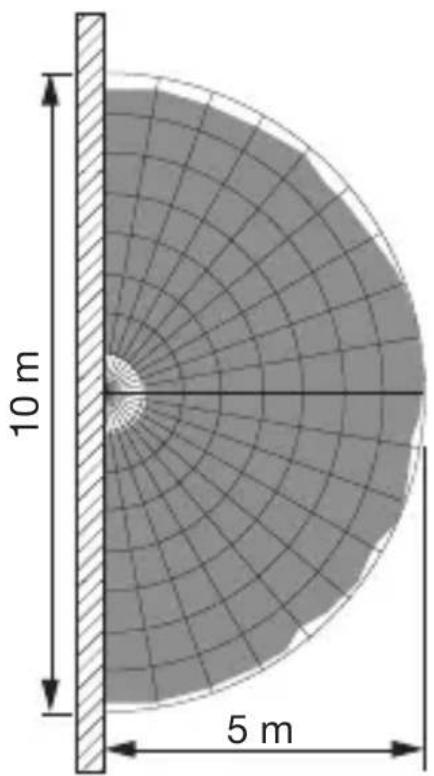

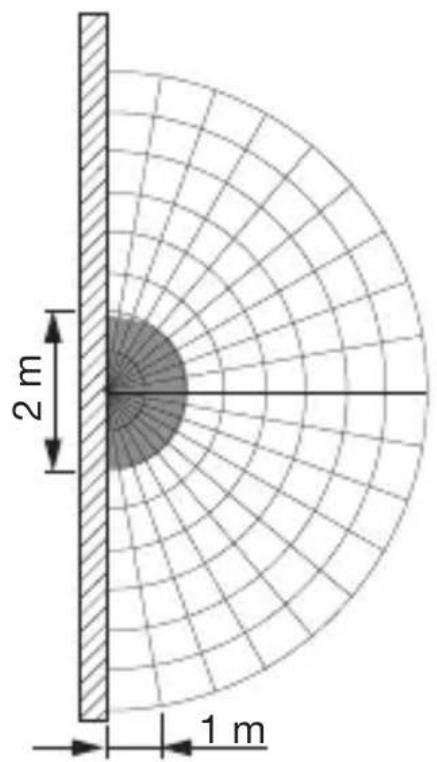

Ανίχνευση κίνησης SC

5.3

2 m 1 m

10 m 5 m

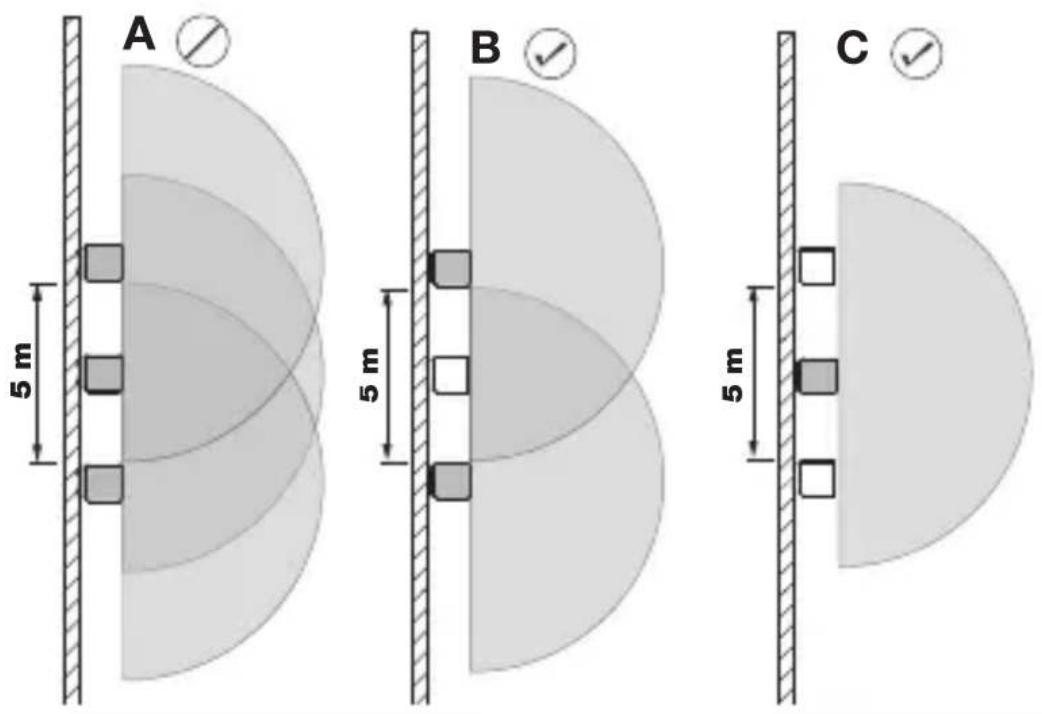

Απόσταση λαμπτήρων SC

5.4

Εάν οι λαμπτήρες εγκατασταθούν πολύ κοντά ο ένας στον άλλο, μπορεί να προκληθούν εσφαλμένες μεταγωγές. Τα εκπεμπόμενα σήματα υψηλής συχνότητας μπορεί να προκαλέσουν διαταραχές μεταξύ τους.

Τα ακόλουθα μέτρα βοηθούν στην αποφυγή αυτού του σφάλματος:

• Εγκαθιστάτε τους λαμπτήρες σε απόσταση τουλάχιστον 5 m.
• Δικτυώνετε τους λαμπτήρες μέσω Steinel Connect App kαι απενεργοποιείτε τον αισθητήρα στοχευμένα μέσω της λειτουργίας αισθητήρας Off σε μεμονωμένους λαμπτήρες (Β + C). Με τη δικτύωση ενεργοποιούνται κατά την κίνηση και οι λαμπτήρες, των οποίων ο αισθητήρας είναι απενεργοποιημένος.

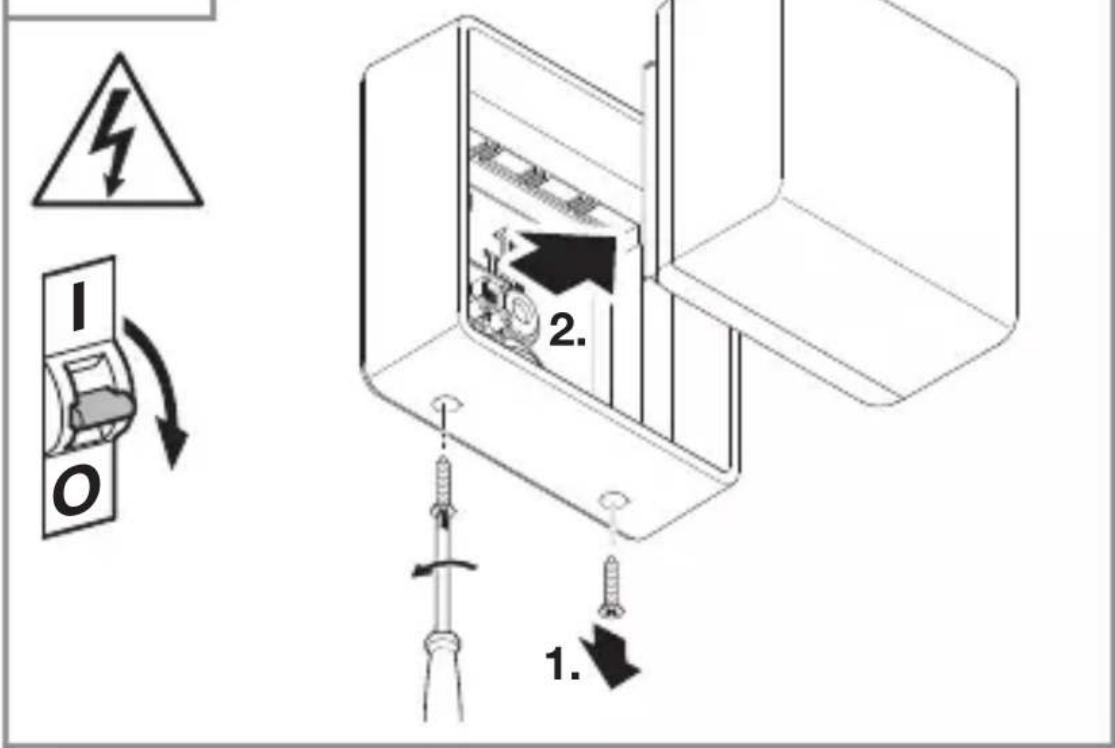

Βήματα εγκατάστασης L 845 SC, L 845 C

5.5

1. O 2. 1.

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.
  • Λύνετε τις ασφαλιστικές βίδες.
• Αποσπάτε τον φωτιστικό κύβο από το στήριγμα τοίχου.

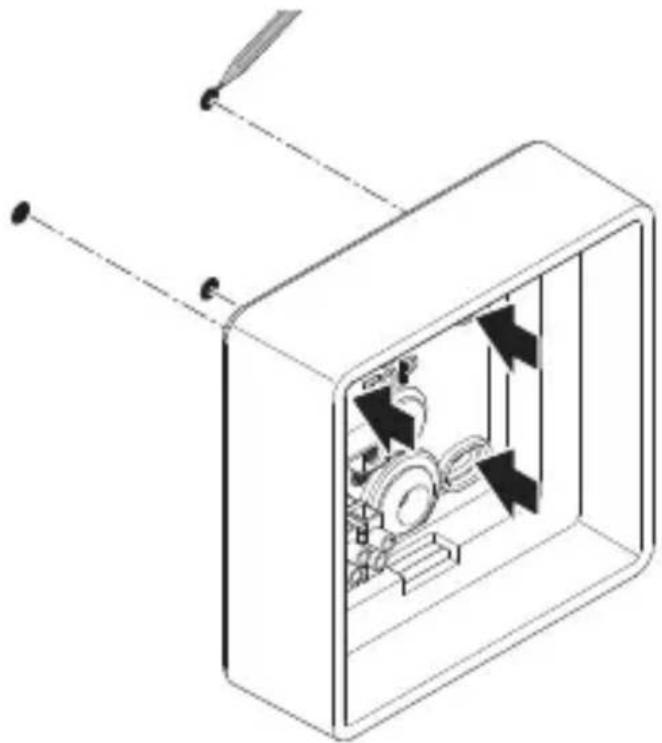

5.6

- Σημαδεύετε τα σημεία για τρύπες.

GR

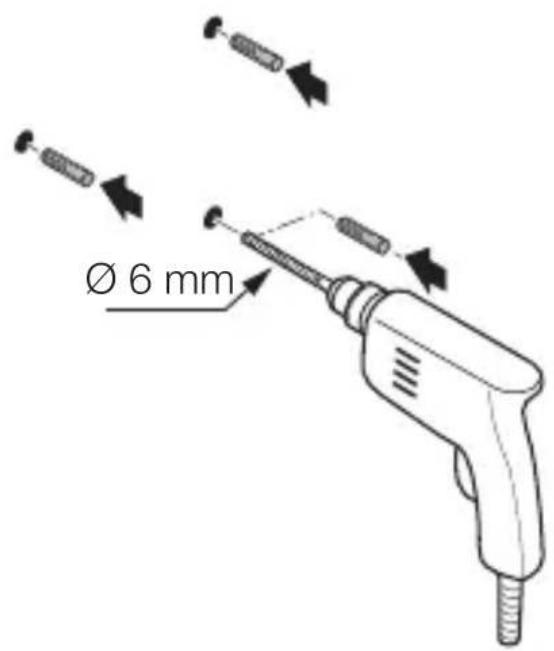

5.7

Ø 6 mm

- Ανοίγετε τρύπες (∅ 6 mm) και τοποθετείτε ούπατ.

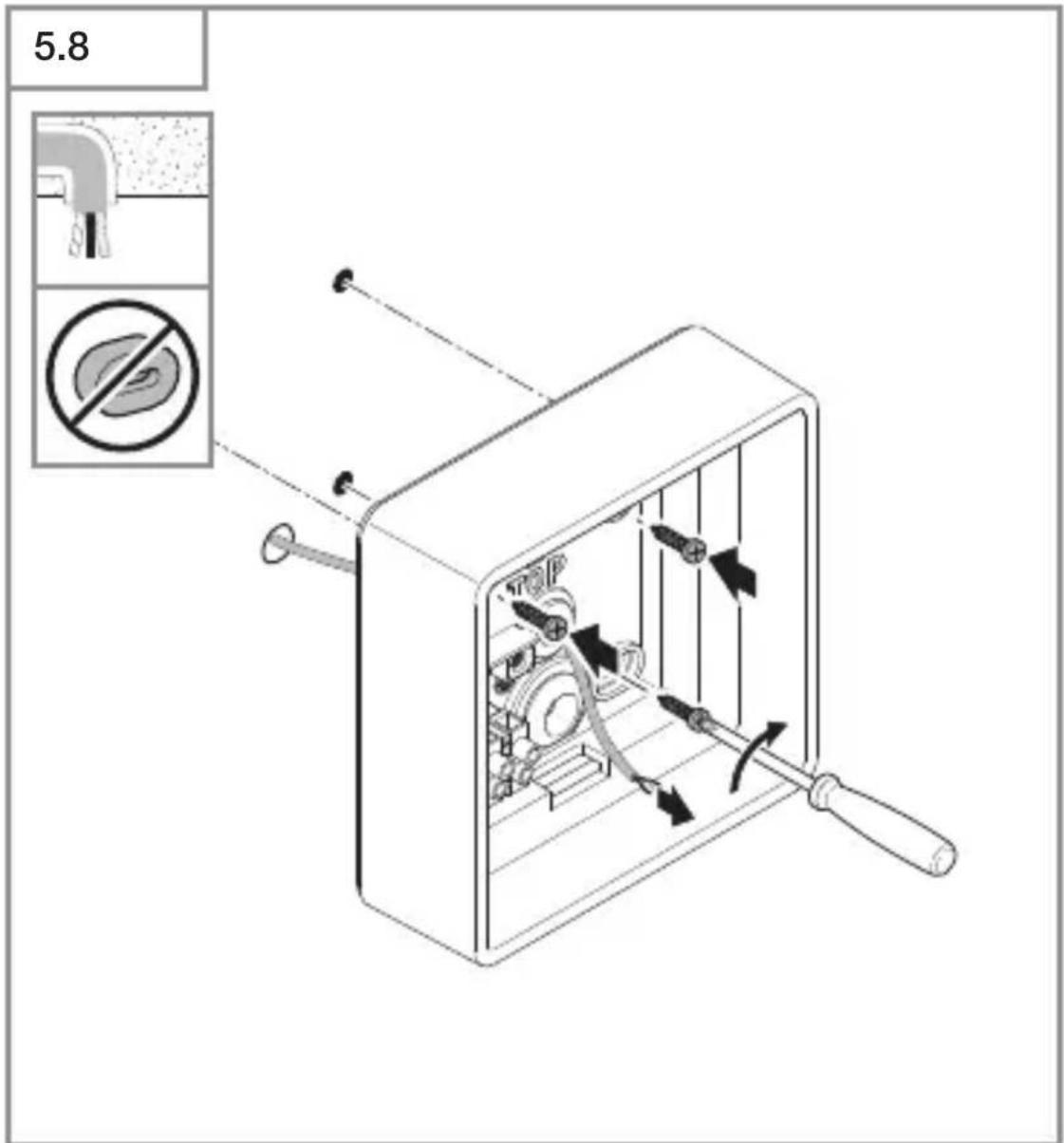

5.8

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.
• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας ενδοτοίχια χωρίς διαστάρι.

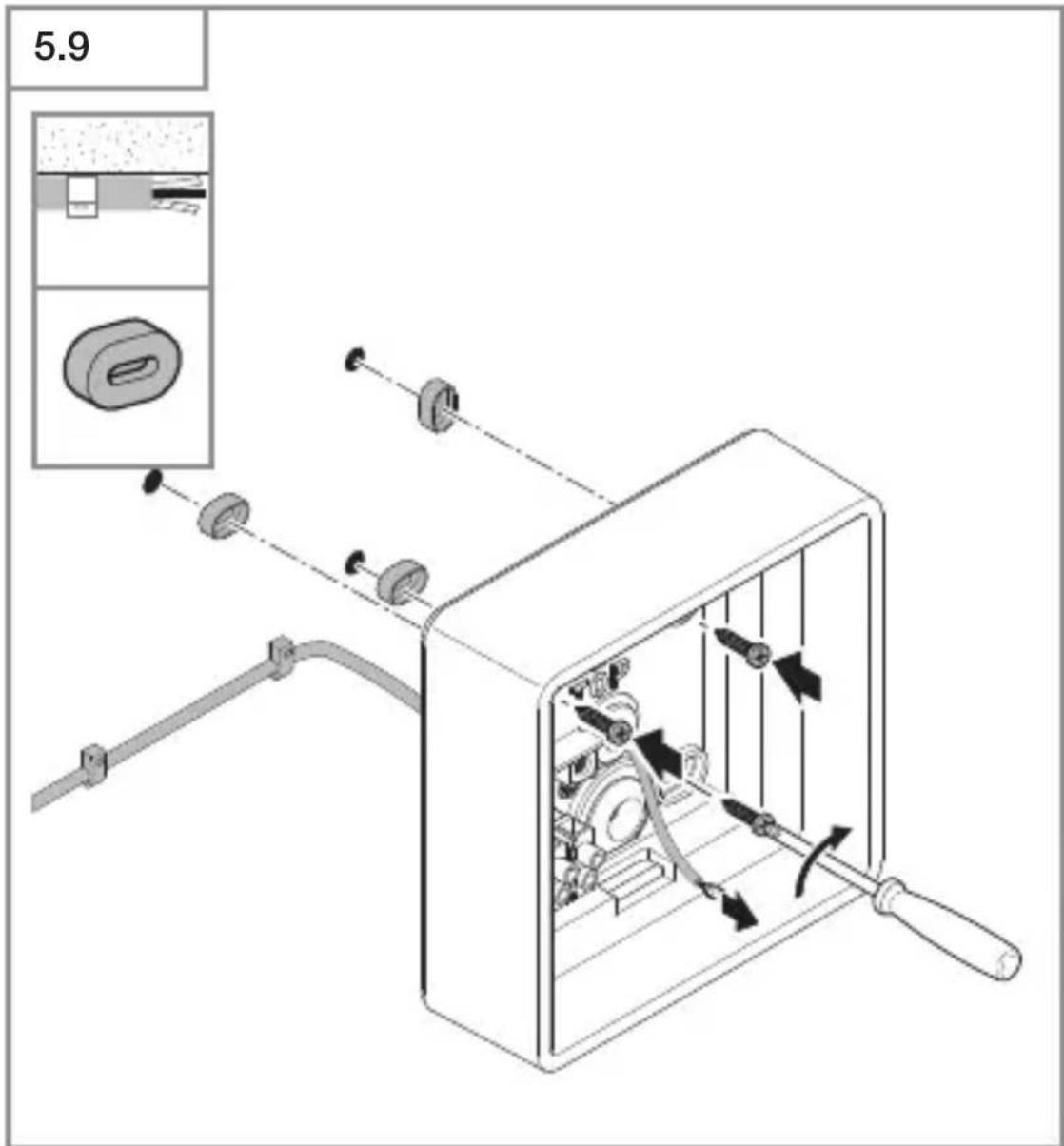

5.9

GR

• Τρυπάτε για αγωγό τροφοδοσίας δικτύου.
• Βιδώνετε το στήριγμα τοίχου σε περίπτωση αγωγού τροφοδοσίας εξωτοίχια με διαστάρι.

5.10

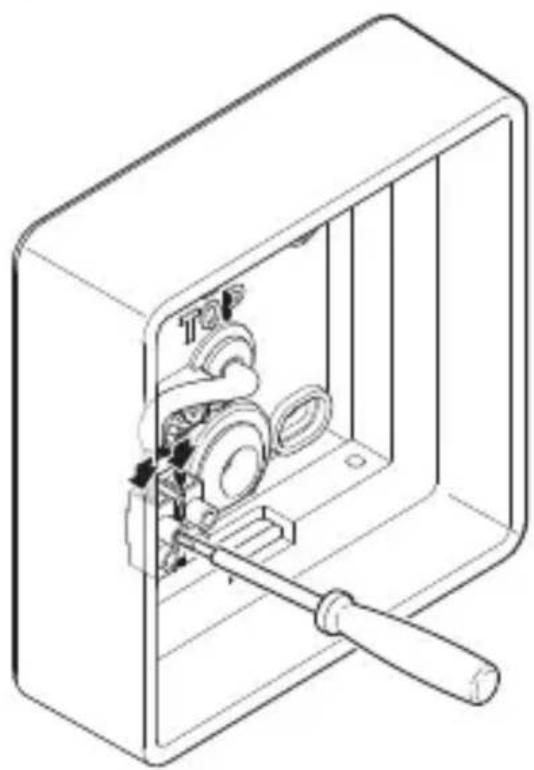

- Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας.

→«4. Нлектрикή σύνδεση»

5.11

1. 2.

• Τοποθετείτε τον φωτιστικό κύβο στο στήριγμα τοίχου.
  • Βιδώνετε τις ασφαλιστικής βίδες.

5.12

I O

• Ενεργοποιείτε την τροφοδοσία ρεύματος.
• Πραγματοποιείτε τις ρυθμίσεις μέσω εφαρμογής (μόνο SC).
  →«6. Λειτουργία»

GR

Βήματα εγκατάστασης GL 85 SC, GL 85 C

5.13

I O

2. 1.

• Ελέγχετε ότι η τροφοδοσία τάσης είναι απενεργοποιημένη.
  • Λύνετε ασφαλιστικές βίδες.
• Αποσπάτε τον φωτιστικό κύβο από το πλαίσιο.

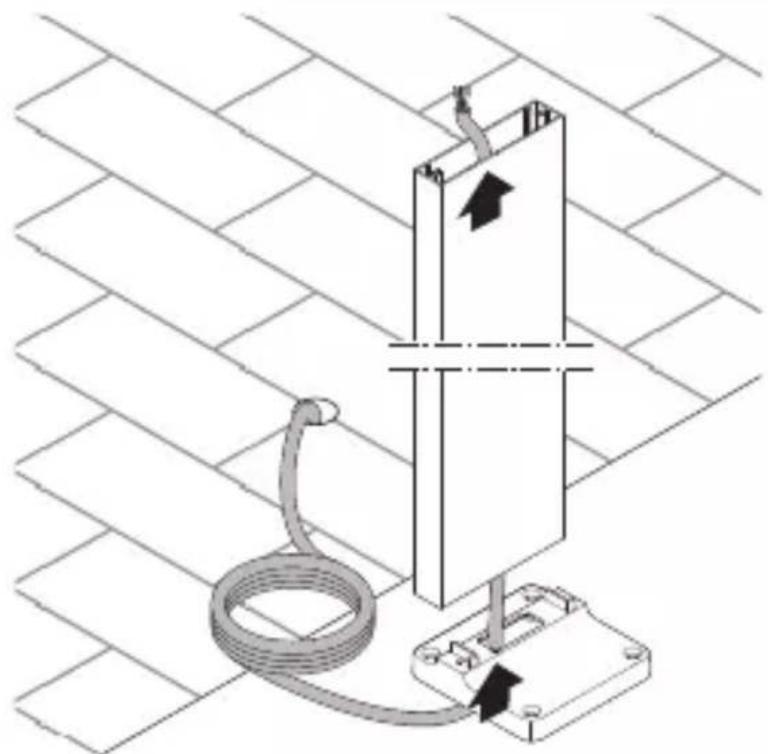

5.14

• Τραβάτε το καλώδιο μέσα από πλάκα δαπέδου και προφίλ.

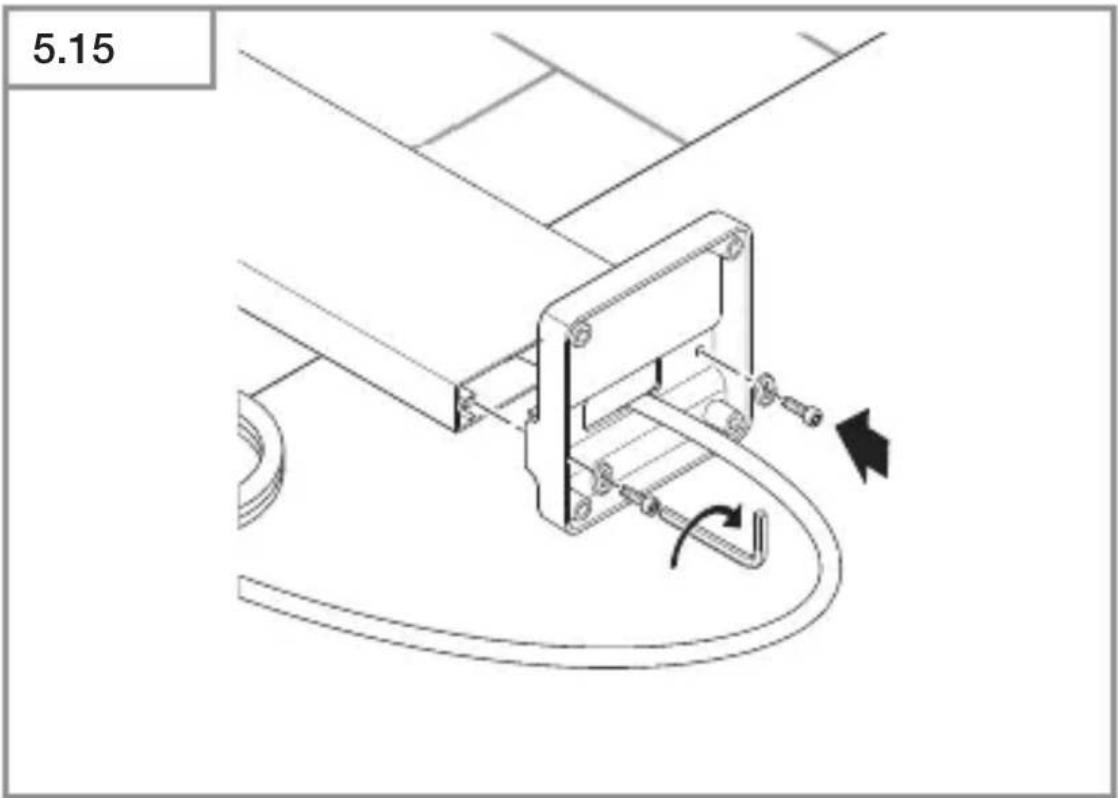

5.15

• Βιδώνετε την πλάκα δαπέδου με το προφίλ.

GR

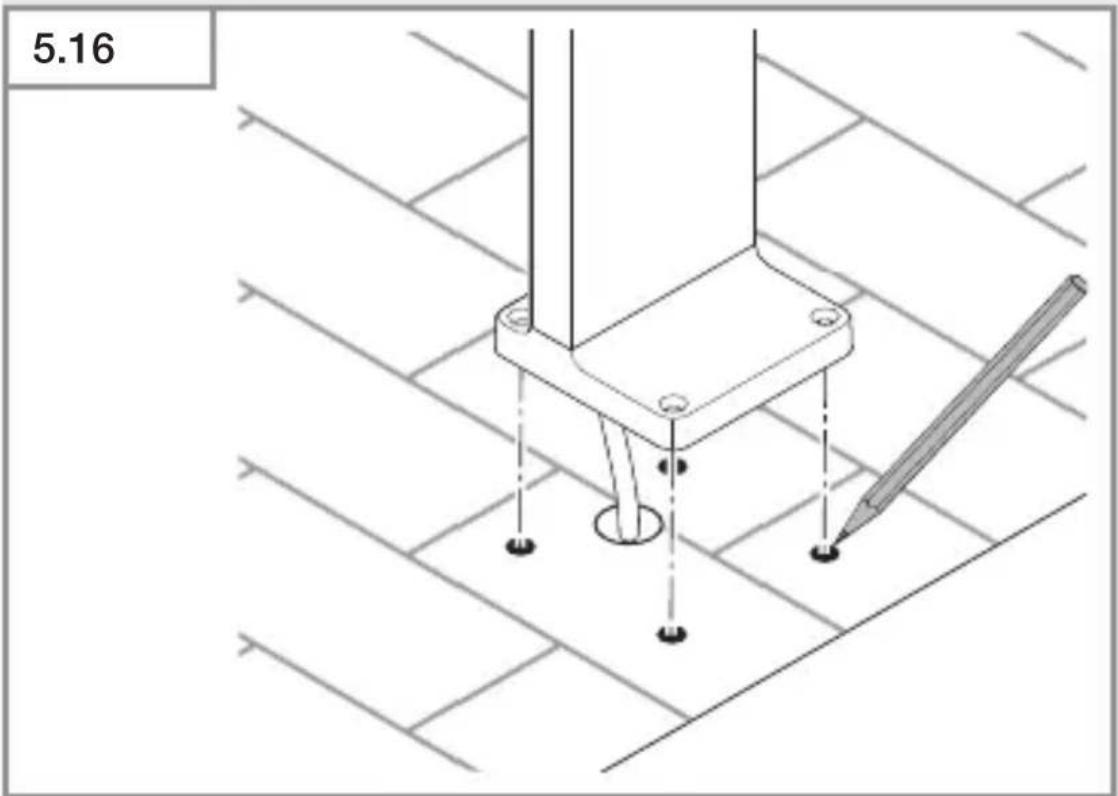

5.16

- Σημαδεύετε τις τρύπες διάτρησης.

5.17

- Ανοίγετε τρύπες και τοποθετείτε ούπατ.

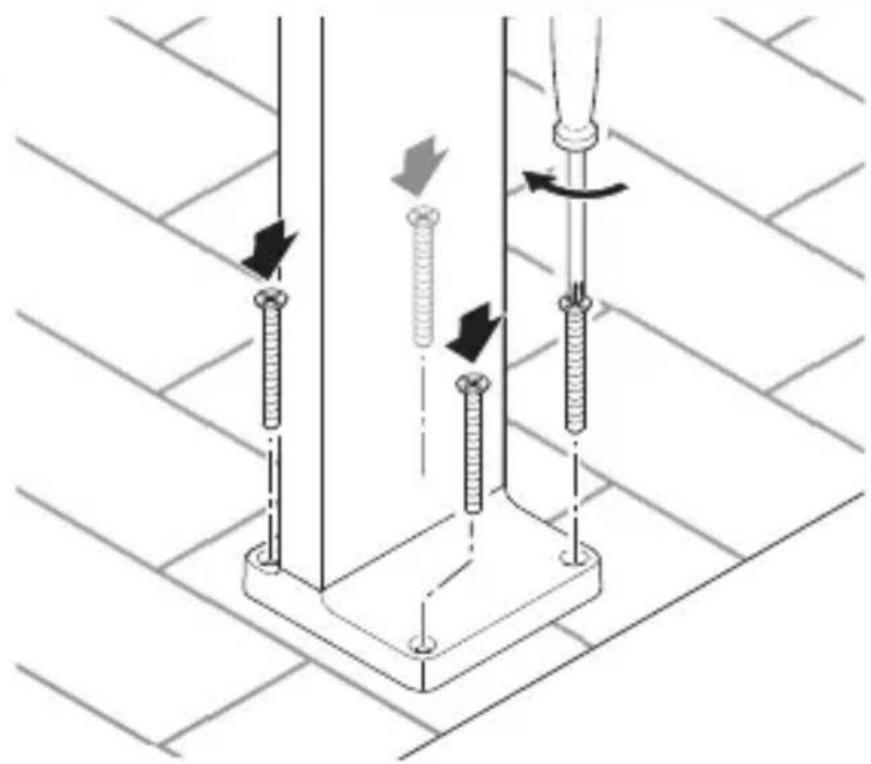

5.18

• Βιδώνετε την πλάκα δαπέδου στο δάπεδο.

Υπόδειξη:

Μην τοποθετείτε το προϊόν κάτω από το επίπεδο του εδά- φους για να αποφύγετε ζημιές από διάβρωση ή οξείδωση.

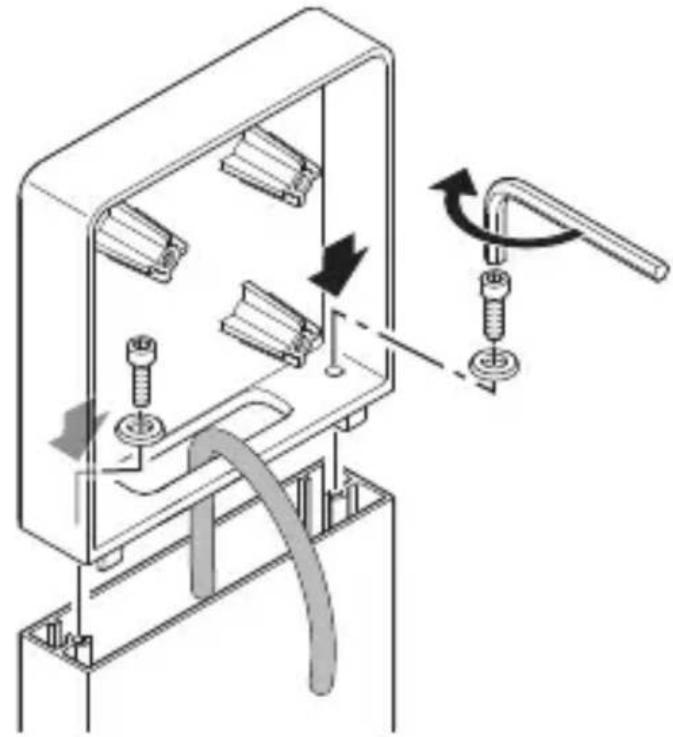

5.19

• Περνάτε το καλώδιο μέσα από το στήριγμα.
• Τοποθετείτε το στήριγμα στο προφίλ.
• Βιδώνετε τις βίδες με ροδέλες.

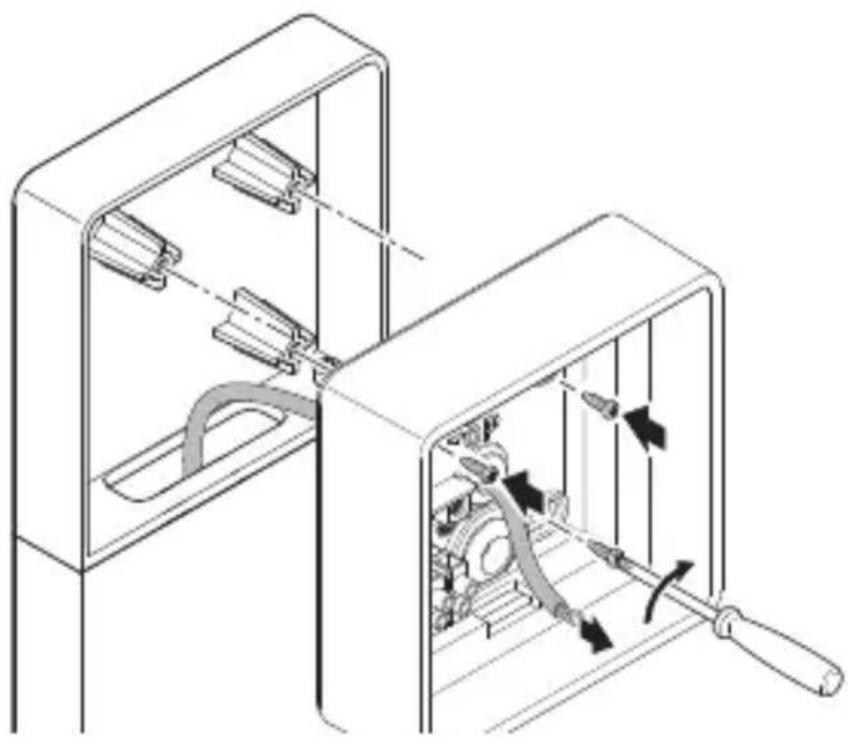

5.20

• Перváte to kalώδιο μέσα από το πλαίσιο.
• Βιδώνετε το πλαίσιο στο στήριγμα.

5.21

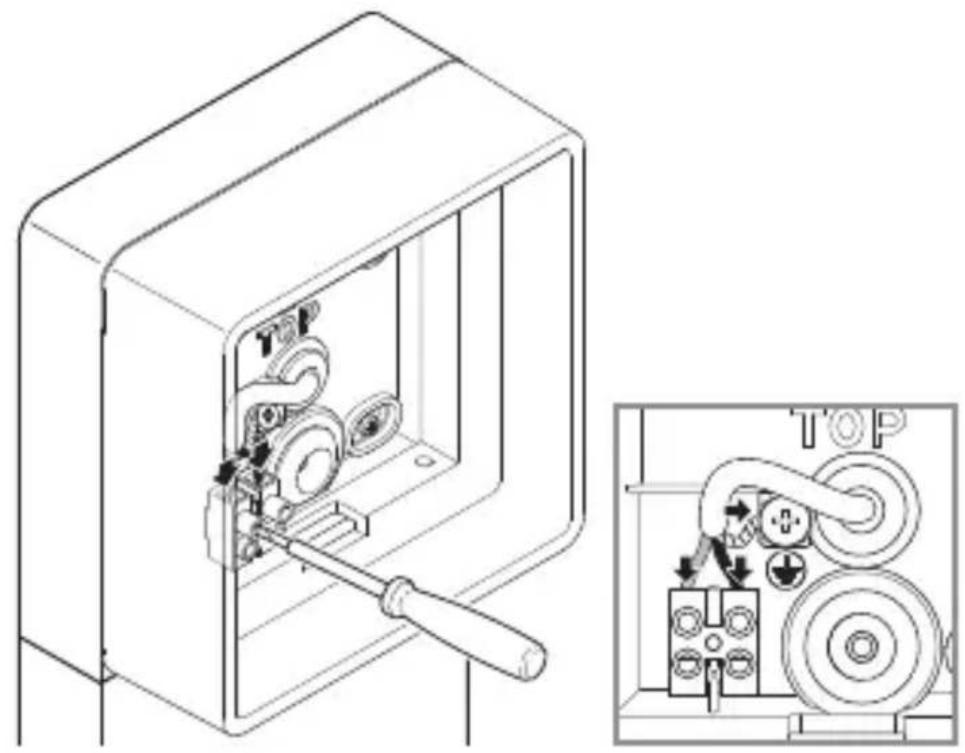

- Συνδέετε τον αγωγό ρεύματος σύμφωνα με το σχέδιο συνδεσμολογίας.

→«4. Нлектрикή σύνδεση»

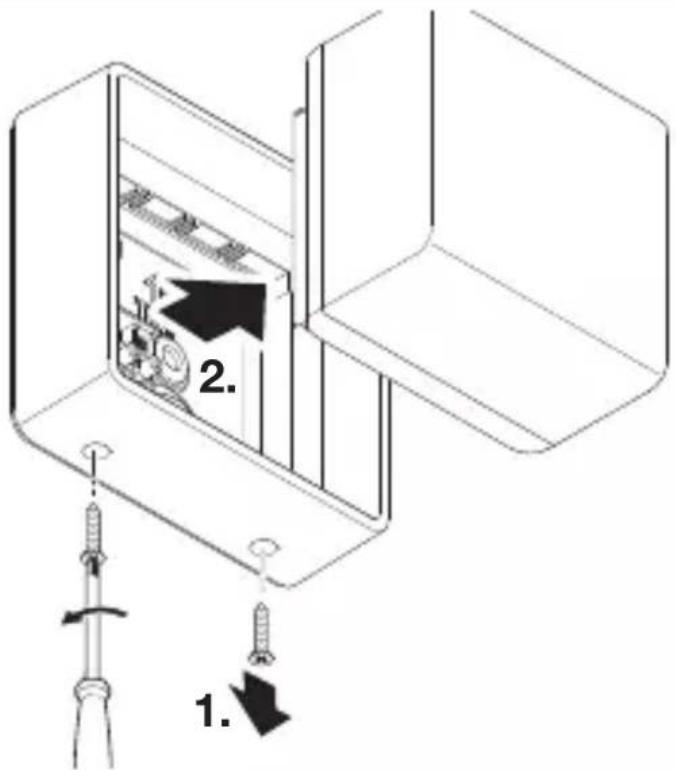

5.22

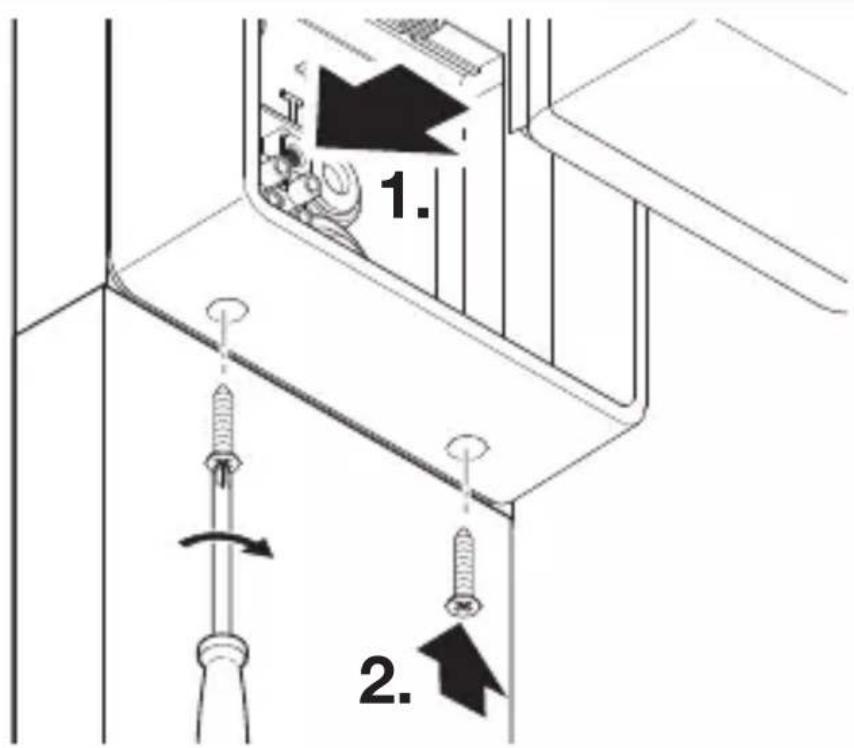

1. 2.

• Τοποθετείτε τον φωτιστικό κύβο στο πλαίσιο.
  • Βιδώνετε ασφαλιστικές βίδες.

5.23

I O

• Ενεργοποιείτε την τροφοδοσία ρεύματος.
• Πραγματοποιείτε τις ρυθμίσεις μέσω εφαρμογής (μόνο SC).
  →«6. Λειτουργία»

GR

6. Λειτουργία

Οι λειτουργίες είναι ρυθμίσιμες για τις εκδόσεις SC.

Για τις εκδόσεις Κ ισχύουν οι λειτουργίες μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.

Η ρύθμιση των λειτουργικών πραγματοποιείται μέσω της εφαρμογής Steinel Connect App.

Steinel Connect App

Για τη ρύθμιση του λαμπτήρα με Smartphone ή Tablet, πρέπει να κατεβάσετε το Steinel Connect App από το δικό σας AppStore. Απαιτείται ένα smartphone ή tablet με δυνατότητα Bluetooth.

Android iOS

Λειτουργίες που είναι ρυθμίσιμες μέσω της εφαρμογής Steinel Connect App:

• Ρύθμιση χρόνου
• Ρύθμιση εμβέλειας
• Ρύθμιση ευαισθησίας
  – Λειτουργία βασικού φωτισμού
• Κεντρικό φως / Στάθμη βασικού φωτός ρυθμίσιμα
  – διευρυμένη ρύθμιση εμβέλειας
  -Ομαδική δικτύωση
• Ρύθμιση ευαισθησίας μέσω Teach-In

Ρυθμίσεις εργοστασίου

– Ρύθμιση ορίου ευαισθησίας: λειτουργία φωτός ημέρας 1.000 Lux
– Ρύθμιση χρόνου: 2 δευτερόλεπτα
- Ρύθμιση εμβέλειας: 5 μέτρα

Ρύθμιση ευαισθησίας

Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. Ρύθμιση σε 2–2.000 Lux.

- = Λειτουργία φωτός ημέρας (ανεξάρτητα από φωτεινότητα)

- = Λειτουργία λυκόφωτος (περ. 2 Lux)

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε λειτουργία φωτός ημέρας.

Ρύθμιση χρόνου

Ο χρόνος (καθυστέρηση απενεργοποίησης) μπορεί να ρυθμιστεί αδιαβάθμητα από περίπου 5 δευτ. έως το ανώτερο 60 λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το φως.

Υπόδειξη: Μετά από κάθε απενεργοποίηση του λαμπτήρα LED, για περ. 1 δευτερόλεπτο δεν είναι δυνατή η εκ νέου ανίχνευση κίνησης. Τέλος, ο λαμπτήρας LED μπορεί να ανιχνεύσει κίνηση εκ νέου.

Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.

Ρύθμιση εμβέλειας (ευαισθησία)

Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2 m.

• Ρύθμιση σε μέγιστο = μέγ. εμβέλεια (5 m)
• Ρύθμιση σε ελάχιστο = ελάχ. εμβέλεια (1 m)

Λειτουργία βασικού φωτισμού

Το βασικό φως καθιστά εφικτό το φωτισμό με περ. 10 % ισχύ φωτός. Μόνο εφόσον γίνει κίνηση στην περιοχή ανίχνευσης το φως περνάει για το ρυθμισμένο χρόνο (βλέπε ρύθμιση χρόνου) σε μέγιστη ισχύ φωτός (100 %). Κατόπιν ο λαμπτήρας επιστρέφει στο ενεργοποιημένο βασικό φως.

Το βασικό φως είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότητας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το βασικό φως είναι πάντα ΕΝΤΟΣ.

0 λεπτά = Απαλό άναμμα φωτός / χωρίς βασικό φως ΕΝΤΟΣ από ρυθμισμένη τιμή ευαισθησίας

10 λεπτά = Απαλό άναμμα φωτός + βασικό φως 10 λεπτά

30 λεπτά = Απαλό άναμμα φωτός + βασικό φως 30 λεπτά

= Απαλό άναμμα φωτός + βασικό φως όλη τη νύχτα

Τι είναι απαλό άναμμα φωτός;

Ο αισθητήριος λαμπτήρας διαθέτει λειτουργία απαλού ανάμματος φωτός. Αυτό σημαίνει ότι το φως κατά την έναρξη δεν ενεργοποιείται αμέσως με μέγιστη ισχύ, αλλά η φωτεινότητα ρυθμίζεται σταδιακά εντός σύντομου χρόνου έως το όριο 100 %. Με τον ίδιο τρόπο γίνεται κατά το σβήσιμο και η αντίθετη ρύθμιση μέχρι να σβήσει πλήρως το φως.

7. Συντήρηση και Φροντίδα

Η συσκευή δεν χρειάζεται συντήρηση.

Κίνδυνος λόγω ηλεκτρικού ρεύματος!

Η επαφή του νερού με ρευματοφόρα εξαρτήματα μπορεί να προκαλέσει ηλεκτρικό σοκ, εγκαύματα ή και θάνατο.

- Καθαρίστε τη συσκευή σε στεγνή κατάσταση.

Κίνδυνος υλικών ζημιών!

Η χρήση λανθασμένου απορρυπαντικού μπορεί να προκαλέσει ζημιά στη συσκευή.

- Καθαρίστε τη συσκευή με ένα ελαφρά νοτισμένο πανί χωρίς απορρυπαντικό.

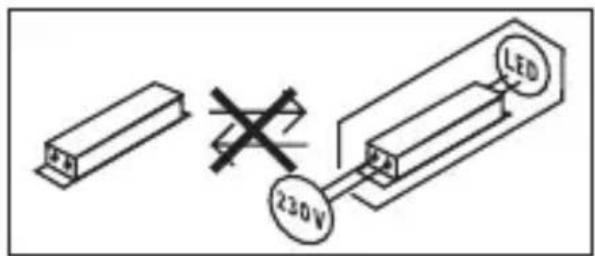

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικα- τασταθεί.

230V LED

8. Απόσυρση

Οι ηλεκτρικές συσκευές, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φίλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές και μπαταρίες στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές και οι μπαταρίες να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL GmbH, δηλώνει ότι ο radio-εξοπλισμός L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 πληροί την οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de

10. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Γερμανία

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων:

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.

Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie

Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

11. Τεχνικά δεδομένα

- Διαστάσεις (Υ × Π× Β): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

- Τάση δικτύου: 220 - 240 V, 50/60 Hz

- Ισχύς εισόδου (P _on ): 9,00 W

– Ισχύς εισόδου συστήματος αισθητήρα iHF:

L 845 SC: 0,67 W

GL 85 SC: 0,67 W

- Standby (P _net ): 0,45 W

- Ισχύς φωτός: L 845 SC: 655 Im

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

- Αποδοτικότητα:

L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

LED

- Θερμοκρασία χρώματος:

3.000 K (θερμό λευκό)

- Δείκτης χρωματικής απόδοσης:

$$ R _ {a} = 8 2 $$

- Μέση διάρκεια ζωής μέτρησης:

L70B50 σε 25 °C: > 60.000 ώρες

- Χρωματική συνέπεια SDCM:

Εισαγόμενη τιμή: 3

- Κατανομή φωτεινής έντασης:

Ναι (Εκτός, 10 min, 30 min, όλη τη νύχτα, πάντα)

- Τεχνολογία αισθητήρων:

L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

- Εύρος ανίχνευσης, γωνία ανίχνευσης *: 160°

- Εύρος ανίχνευσης, γωνία ανοίγματος *: 160°

- Εμβέλεια *: 1 - 5 m

• Ρύθμιση χρόνου *: 5 δευτ. -60 λεπτά
• Ρύθμιση ευαισθησίας *: 2 -2.000 Lux
• Είδος προστασίας: IP 44
• Κλάση προστασίας: /
  -Θερμοκρασία περιβάλλοντος: -20 εντός +40 °C
• Συχνότητα Bluetooth: 2,4 - 2,48 GHz
  – Ισχύς εκπομπής Bluetooth: 5 dBm,3 mW
• Τάξη ενεργειακής απόδοσης: Το παρόν προϊόν περιέχει πηγή φωτός τάξης ενεργειακής απόδοσης „F“.

* Για C: Μόνο σε συνδυασμό με προϊόν αισθητήρα Bluetooth.

12. Αποκατάσταση βλάβης

Συσκευή χωρίς τάση

– Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

• Ενεργοποιήστε την ασφάλεια.
• Αντικαταστήστε την ελαττωματική ασφάλεια.

– Διακόπηκε το κύκλωμα.

- Ελέγξτε το κύκλωμα με δοκιμαστικό τάσης.

– Βραχυκύκλωμα στο δίκτυο τροφοδοσίας.

- Ελέγξτε τις συνδέσεις.

– Ενδεχομένως διακόπτης δικτόυ εκτός.

- Ενεργοποιήστε τον διακόπτη δικτύου.

Η συσκευή δεν ενεργοποιείται (μόνο SC).

– Λανθασμένη επιλογή ρύθμισης ορίου ευαισθησίας.

- Ρυθμίστε εκ νέου τη ρύθμιση ευαισθησίας.

- Διακόπτης δικτύου ΕΚΤΟΣ.

• Ρυθμίστε τον διακόπτη δικτύου.

– Ασφάλεια μη ενεργοποιημένη ή ελαττωματική.

- Ενεργοποιήστε την ασφάλεια.

- Αντικαταστήστε την ελαττωματική ασφάλεια.

- Οι γρήγορες κινήσεις καταπιέζονται για μείωση παρασίτων ή έγινε πολύ μικρή ή εσφαλμένη ρύθμιση ορίων ανίχνευσης

- Ελέγχετε και ρυθμίζετε το εύρος ανίχνευσης.

- Πηγή φωτός ελαττωματική.

- Η πηγή φωτός δεν μπορεί να αλλαχθεί. Αντικαταστήστε πλήρως τη συσκευή.

Η συσκευή δεν ενεργοποιείται (μόνο SC).

– Συνεχής κίνηση στην περιοχή ανίχνευσης.

• Ελέγξτε το εύρος ανίχνευσης.
• Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

Η συσκευή δεν ενεργοποιείται (μόνο SC).

– Επιλέχτηκε βασικό φως.

• Ρυθμίζετε το βασικό φως σε „0 λεπτά“.

Η συσκευή ενεργοποιείται ανεπιθύμητα (μόνο SC).

- Ασταθής εγκατάσταση συσκευής.

- Εγκαταστήστε σταθερά τη συσκευή.

– Υπήρξε κίνηση, αλλά δεν έγινε αντιληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.).

- Ελέγχετε τα όρια ανίχνευσης.

- Εάν είναι απαραίτητο, περιορίστε ή αλλάξτε το εύρος ανίχνευσης.

TR

İçerik
