GL 85 SC 600 - Osvětlení STEINEL - Bezplatný návod k obsluze

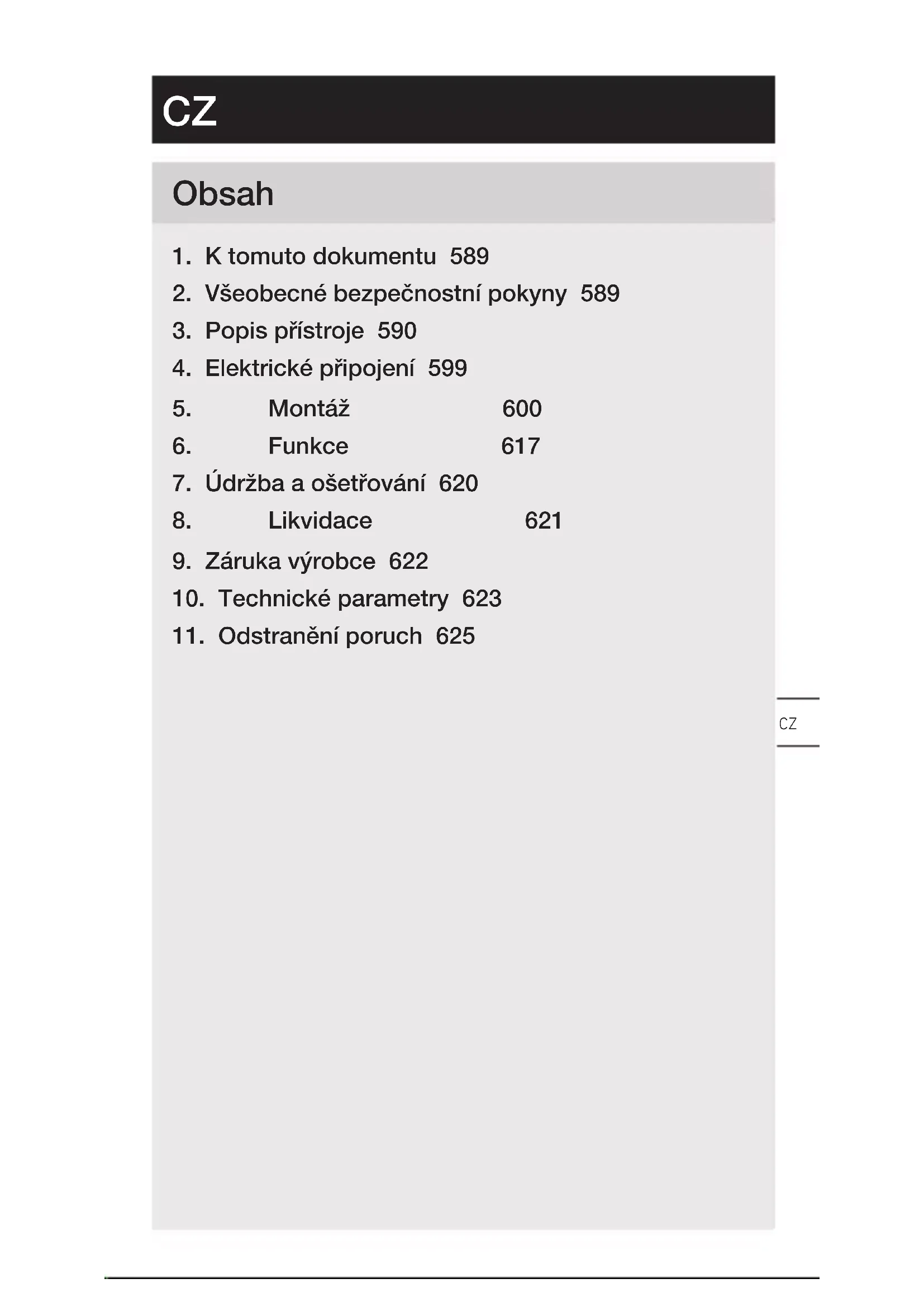

NÁVOD K OBSLUZE GL 85 SC 600 STEINEL

2. Všeobecné bezpečnostní pokyny 589

3. Popis přístroje 590

4. Elektrické připojení 599

7. Údržba a ošetřování 620

9. Záruka výrobce 622

10. Technické parametry 623

11. Odstranění poruch 625

– Chráněno autorským právem. Dotisk, ičástečný, jen snaším souhlasem. – Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím! Varování před ohrožením elektrickým proudem! Varování před ohrožením vodou!

2. Všeobecné bezpečnostní pokyny

Nebezpečí vyplývající znedodržování návodu kpoužití! Tento návod obsahuje důležité informace pro bezpečnou manipulaci spřístrojem. Na možná nebezpečí je upozorně- no zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečíst návod.

• Řídit se bezpečnostními pokyny.

• Musí být stále přístupné. – Zacházení s elektrickým proudem může vést k nebez- pečným situacím. Při kontaktu s vodivými díly může dojít k úrazu elektrickým proudem, popáleninám nebo smrti. – Práce na síťovém napětí může provádět pouze kvalifikovaný personál. – Je třeba dodržovat předpisy pro instalaci elektrických zařízení a podmínky jejich připojení dle ČSN (např. D: VDE 0100, A:ÖVE-ÖNORM E8001-1, CH:SEV1000). – Používat jen originální náhradní díly. – Opravy mohou provádět jen specializované provozy.– 563 – Obsah

Používání vsouladu surčením – Senzorové svítidlo knástěnné montáži ve venkovní a vnitřní oblasti (L845SC). – Svítidlo knástěnné montáži ve venkovní a vnitřní oblasti (L845C). – Senzorové svítidlo k montáži na podlahu ve venkovní a vnitřní oblasti (GL85SC600/900). – Svítidlo k montáži na podlahu ve venkovní a vnitřní oblasti (GL85C600/900). Používání, které není v souladu s určením – Přístroje nelze stmívat. Bez stmívání Upozornění: K vyloučení chybných funkcí musí být zachována minimální vzdálenost 3m od routeru WLAN a přístupových bodů.– 564 – Obsah Princip funkce (L845SC a GL85SC600/900) – Senzorová svítidla (SC) obsahují aktivní hlásič pohybu. – Inteligentní vysokofrekvenční senzor (iHF) vysílá vysokofrekvenční elektromagnetické vlny (5,8GHz) apřijímá jejich echo. Při pohybu osob voblasti záchytu senzorového svítidla rozezná senzor změnu echa. Mikroprocesor inicializuje spínací povel "Zapnout světlo". – Nejbezpečnějšího zaznamenávání pohybu se dosáhne montáží přístroje bočně ke směru chůze. – Dosah zachycení pohybu je omezen, kráčíte-li přímo kpřístroji. – Záchyt je možný ipřes dveře, okenní tabule nebo tenké stěny. – Analýzou signálu rozlišuje senzor mezi pohybem osob apohybujícími se objekty, křovím nebo malými zvířaty. Tak jsou vyloučena chybná spínání způsobená malými zvířaty iporuchy zapříčiněné extrémními teplotami. Princip funkce (L845C a GL85C600/900) Varianty C mohou být prostřednictvím Bluetooth propojeny s jinými senzory k rozšíření oblasti záchytu. Prostřednictvím Bluetooth vedou zachycené signály (prezence a jas) dále. Řízení probíhá v propojeném senzoru s jiným rozhraním.– 565 – Obsah

3× 3× 3× 1× 1× – 1 (senzorové) svítidlo – 3 hmoždinky – 3 šrouby – 3 distanční držáky – 1 bezpečnostní list (A) – 1 stručný návod k použití (B)– 566 – Obsah Rozměry výrobku L845SC, L845C

Přehled zařízení L845SC, L845C

A Nástěnný držák B Připojovací svorka C Utěsňovací zátka D Zásuvné spojení E Těleso svítidla ve tvaru kostky– 568 – Obsah Rozsah dodávky GL85SC, GL85C

– 1 (senzorové) svítidlo – 1 držák – 1 profil (alternativně 437mm nebo 737mm) – 1 spodní deska – 4 hmoždinky – 4 šrouby – 3 spojovací šrouby – 4 podložky – 4 malé šrouby – 1 bezpečnostní list (A) – 1 stručný návod k použití (B)– 569 – Obsah

Rozměry výrobku GL85SC, GL85C

136mm 600/900mm 146mm– 570 – Obsah Přehled zařízení GL85SC, GL85C

A Držák B Připojovací svorka C Těleso D Utěsňovací zátka E Zásuvné spojení F Těleso svítidla ve tvaru kostky G Profil H Spodní deska– 571 – Obsah

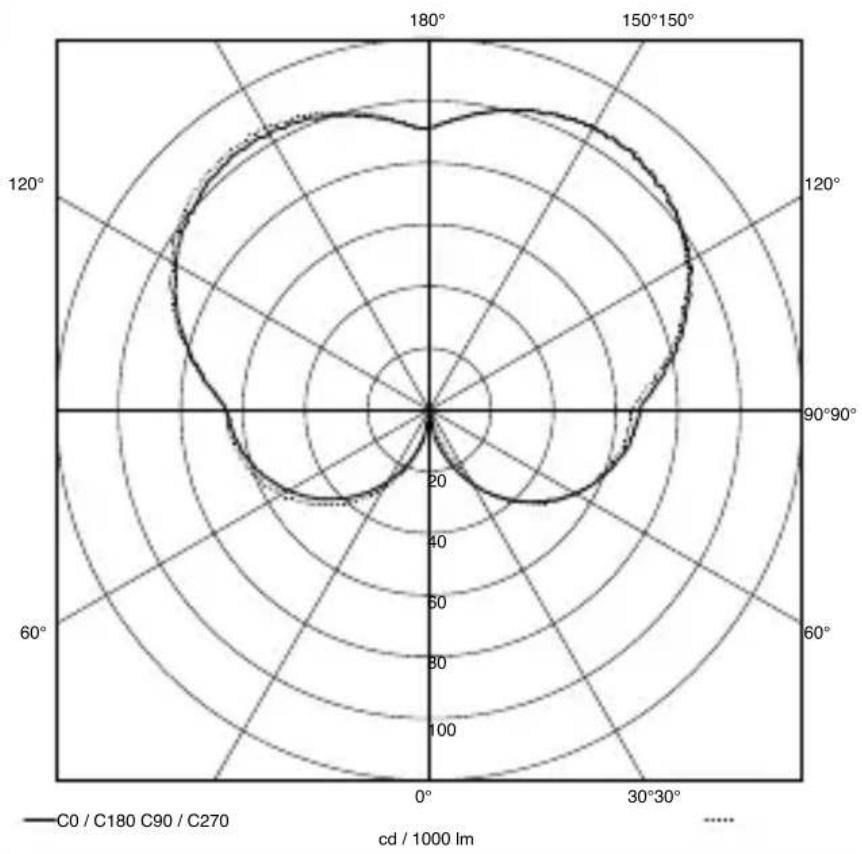

Rozložení svítivosti

4. Elektrické připojení

Síťové přívodní vedení sestává z jednoho 2 – 3pólového kabelu: L = fázový vodič (většinou černý, hnědý nebo šedý) N = neutrální vodič (většinou modrý) PE = ochranný vodič (zelenožlutý) Ochranný vodič (PE):

• Ochranný vodič se připojí k zemnicí svorce. Přístroj může být také elektricky připojen po síťovém vypí- nači, jestliže je zajištěno, že je síťový vypínač stále zapnutý.– 573 – Obsah

Světelný zdroj tohoto svítidla nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celé svítidlo.

Ohrožení elektrickým proudem! Při kontaktu s vodivými díly může dojít kúrazu elektrickým proudem, popáleninám nebo smrti.

• Vypnout proud a přerušit přívod napětí.

• Zkoušečkou napětí zkontrolovat, zda je vedení bez napětí.

• Zajistit, aby přívod napětí zůstal přerušený. Nebezpečí věcných škod! Záměna připojovacích vedení může vést ke zkratu.

• Identifikovat připojovací vedení.

• Správně spojit připojovací vedení.– 574 – Obsah Příprava kmontáži

• Zkontrolovat poškození uvšech konstrukčních dílů. Při poškození výrobek nepoužívat.

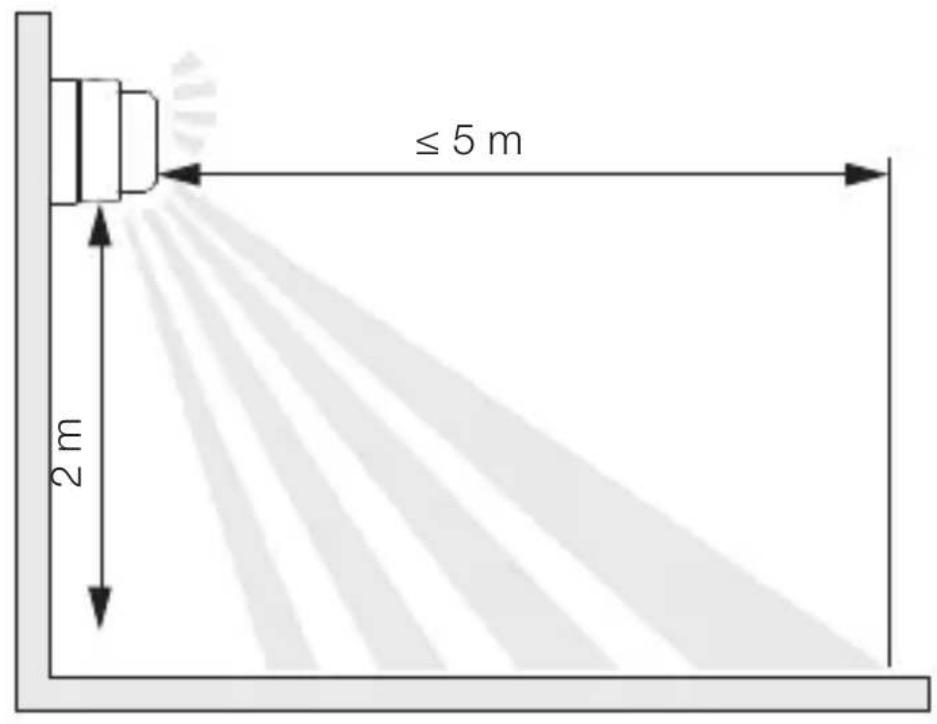

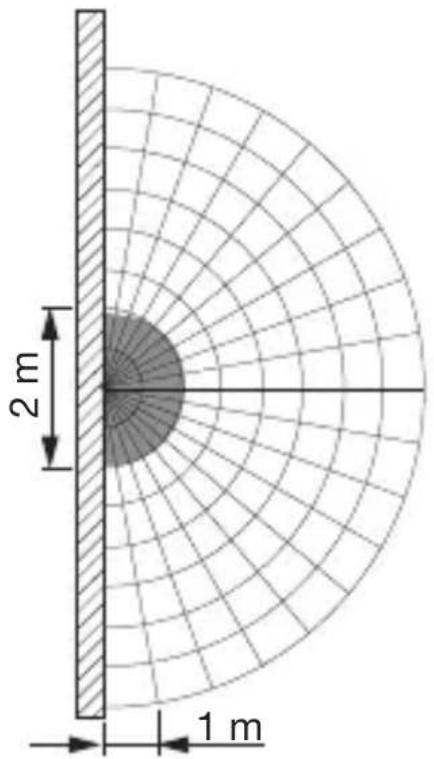

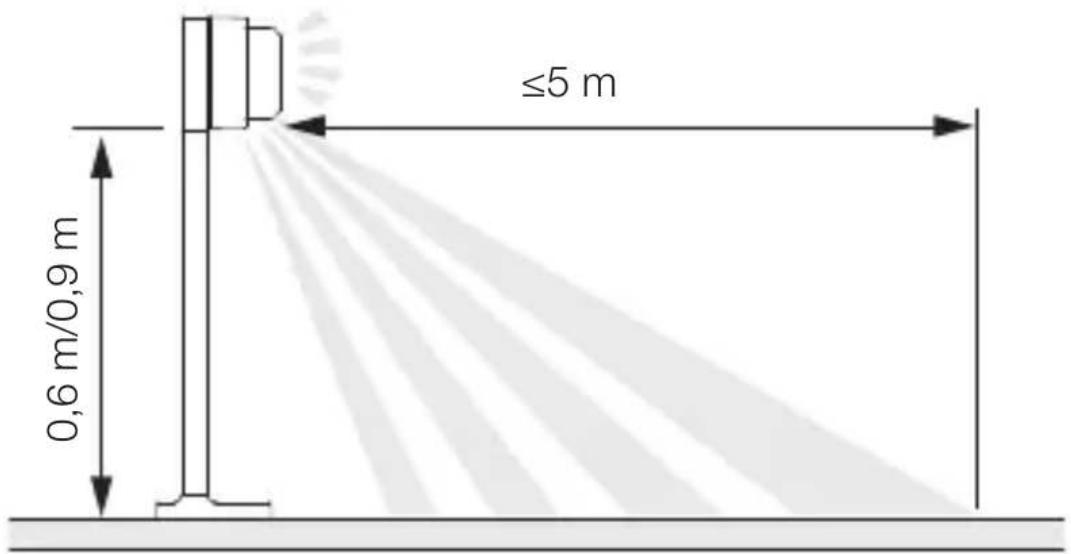

• Vybrat vhodné místo montáže. – Při zohlednění dosahu. – Při zohlednění zachycení pohybu. – Bez otřesů. – Oblast záchytu musí být bez překážek. – Ne do oblastí ohrožených výbuchem. – Ne na povrchy, které patří mezi snadno vznítitelné. – Nedívat se do světelného zdroje z krátké vzdálenosti (<30cm). – Vzdálenost minimálně 5m od ostatních svítidel.– 575 – Obsah

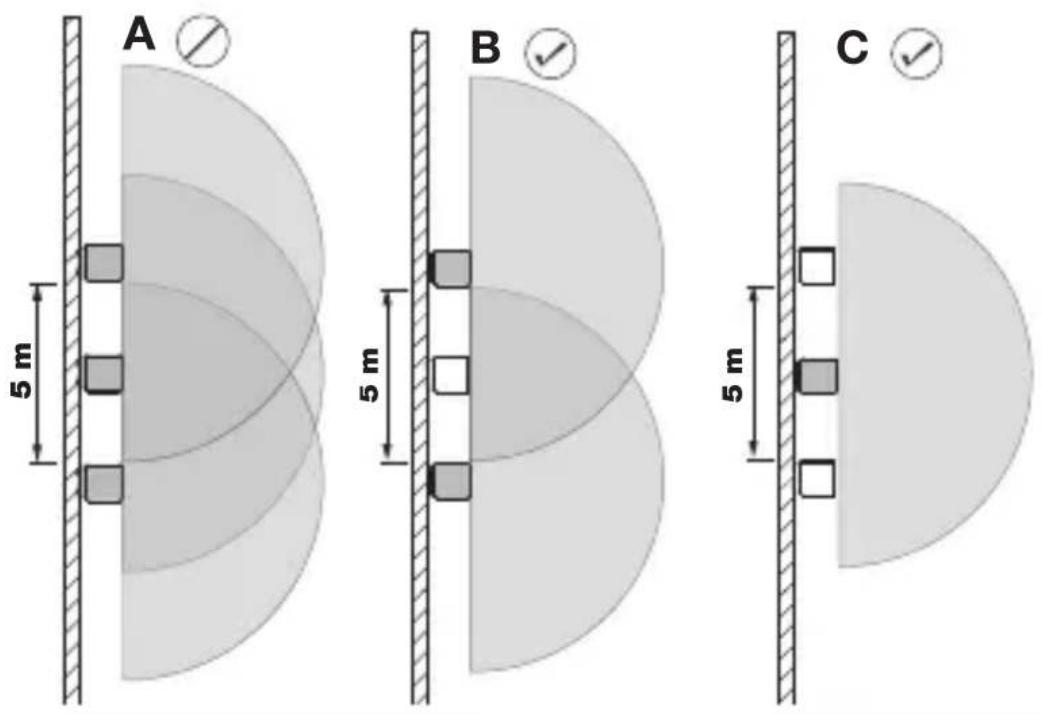

VzdálenostsvítidelSC

5 m 5 m B C Budou-li svítidla namontována blízko sebe, může dojít k chybnému spínání. Vysílané vysokofrekvenční signály se mohou vzájemně rušit. Následující opatření pomohou předejít této chybě:

• Svítidla montovat ve vzdálenosti minimálně 5m.

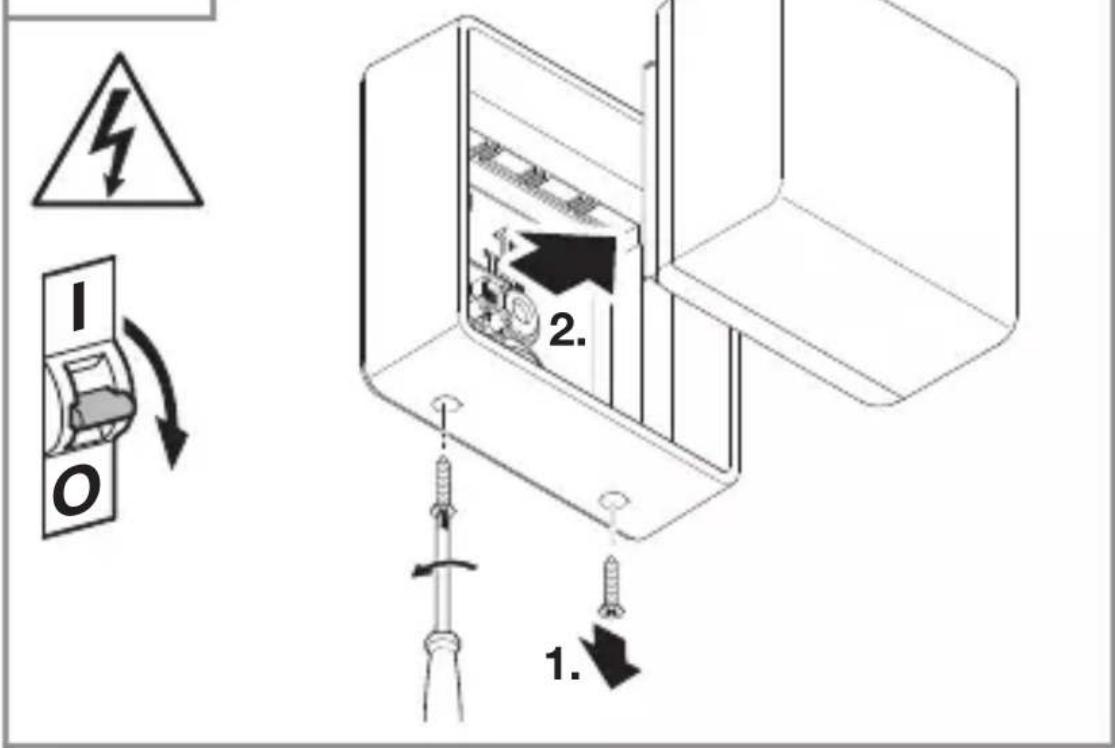

• Svítidla propojte do sítě pomocí Steinel Connect App aujednotlivých svítidel cíleně odpojte senzor funkcí Sensor-O (B+C). Propojením do sítě se při pohybu také zapnou svítidla, jejichž senzor je deaktivován.– 578 – Obsah Postup při montáži L845SC, L845C

• Zkontrolovat, zda je vypnutý přívod napětí.

• Uvolnit pojistné šrouby.

• Těleso svítidla ve tvaru kostky sejmout z nástěnného držáku.– 579 – Obsah

• Vyznačit otvory kvrtání.

• Prorazit utěsňovací zátku pro síťové přívodní vedení.

• Nástěnný držák přišroubovat u přívodního vedení pod omítku bez distančního držáku.– 581 – Obsah

• Prorazit utěsňovací zátku pro síťové přívodní vedení.

• Nástěnný držák přišroubovat u přívodního vedení na omítku s distančními držáky.– 582 – Obsah

• Přívodní síťové vedení připojit podle schématu zapojení. „4. Elektrické připojení“

• Těleso svítidla ve tvaru kostky nasadit na nástěnný držák.

• Našroubovat pojistné šrouby.– 583 – Obsah

• Zapnout napájení elektrickým proudem.

• Nastavení provést prostřednictvím aplikace (jen SC). „6. Funkce“– 584 – Obsah Postup při montáži GL85SC, GL85C

• Zkontrolovat, zda je vypnutý přívod napětí.

• Uvolnit pojistné šrouby.

• Těleso svítidla ve tvaru kostky sejmout z tělesa.

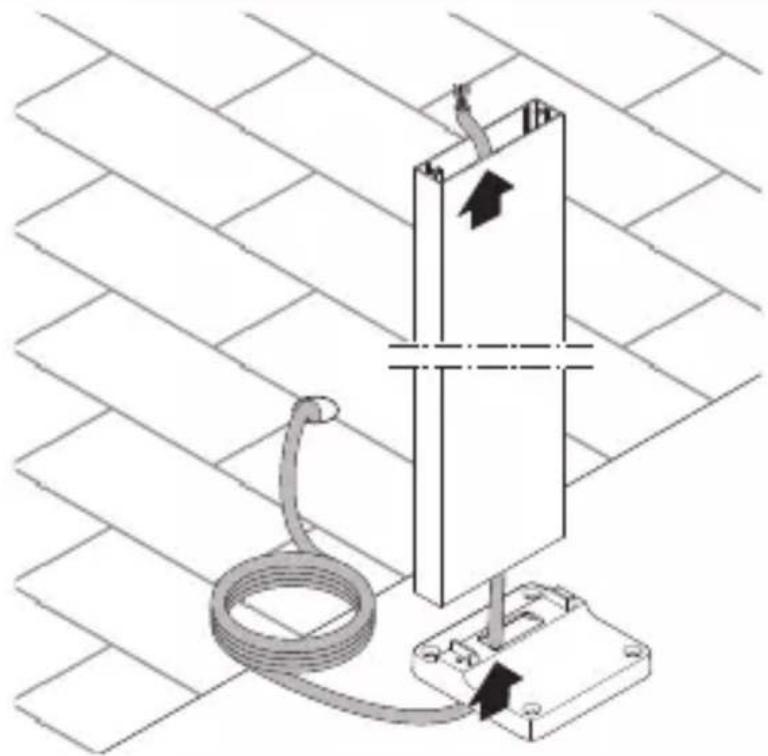

• Kabel protáhnout podlahovým držákem a profilem.– 585 – Obsah

• Spodní desku sešroubovat s profilem.

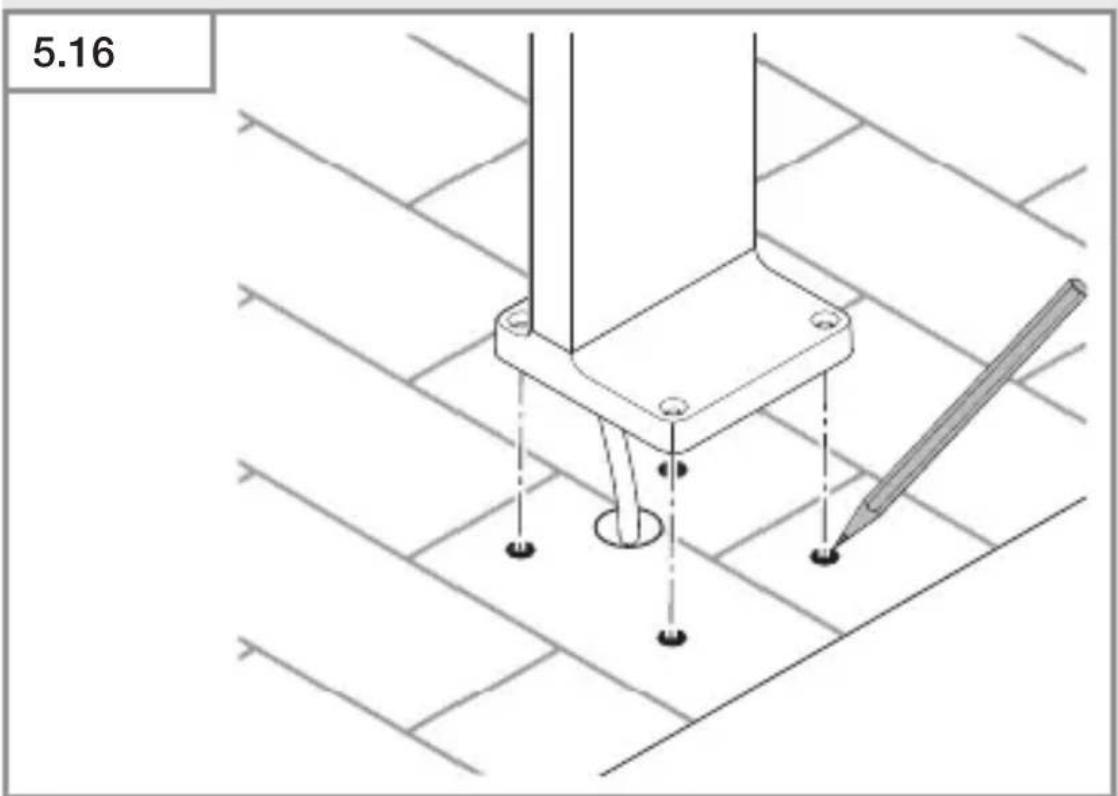

• Vyznačit otvory kvrtání.– 586 – Obsah

• Spodní desku přišroubovat k podlaze. Upozornění: Nemontujte výrobek pod povrch země, aby se zabránilo poškození korozí nebo oxidací.– 587 – Obsah

• Kabel protáhnout držákem.

• Držák nasadit na profil.

• Přišroubovat šrouby s podložkami.

• Kabel protáhnout tělesem.

• Těleso našroubovat na držák.– 588 – Obsah

• Přívodní síťové vedení připojit podle schématu zapojení. „4. Elektrické připojení“

• Svítidlo ve tvaru kostky nasadit na těleso.

• Našroubovat pojistné šrouby.– 589 – Obsah

• Zapnout napájení elektrickým proudem.

• Nastavení provést prostřednictvím aplikace (jen SC). „6. Funkce“– 590 – Obsah

Funkce lze nastavit pro variantySC. Pro varianty C platí funkce jen v kombinaci se senzorovým výrobkem Bluetooth. Funkce se nastavují Steinel Connect App. Steinel Connect App Pro konfiguraci svítidla pomocí smartphonu nebo tabletu si musíte z AppStore stáhnout aplikaci dálkového ovládání Steinel Connect App. Je potřebný smartphone nebo tablet s Bluetooth. Android iOS Funkce, které lze nastavit Steinel Connect App: – Časové nastavení – Nastavení dosahu – Soumrakové nastavení – Funkce základního osvětlení – Nastavitelná úroveň hlavního/základního světla – Rozšířené nastavení dosahu – Skupinové propojení do sítě – Soumrakové nastavení prostřednictvím teach-in– 591 – Obsah

Nastavení zvýroby – Soumrakové nastavení: provoz za denního světla 1.000lx – Časové nastavení: 2sekundy – Nastavení dosahu: 5metrů Soumrakové nastavení Reakční hodnota jasu (stmívání) může být plynule nastavena přibližně na asi 2 – 2.000lx. – = provoz za denního světla (nezávisle na jasu) – = provoz za soumraku (asi 2lx) Při nastavování oblasti záchytu aprovádění funkční zkoušky za denního světla musí být otočný regulátor nastaven na provoz za denního světla. Časové nastavení Zpoždění vypnutí je možno nastavit plynule vrozmezí od asi 5sekund do max. 60minut. Každý zaznamenaný pohyb znovu zapne osvětlení. Upozornění: Po každém vypnutí svítidla LED není možné opětovné zachycování pohybu po dobu asi 1sekundy. Poté může svítidlo LED při pohybu zase zapnout světlo. Kseřízení oblasti záchytu apro funkční test se doporučuje nastavit nejkratší čas. Nastavení dosahu (citlivost) Pod pojmem dosah je míněn přibližný kruhovitý průměr na zemi, který při montáži do výšky 2m vyplyne jako oblast záchytu. – Nastavení na maximálně = max. dosah (5m) – Nastavení na minimálně = min. dosah (1m)– 592 – Obsah Funkce základního osvětlení Základní světlo umožňuje osvětlení se světelným výkonem 10%. Teprve při pohybu voblasti záchytu bude světlo po nastavenou dobu (viz Časové nastavení) přepnuto na maximální světelný výkon (100%). Poté se svítidlo přepne na aktivované základní světlo. Základní světlo je zapnuté, jestliže není dosaženo prahu světelnosti. U aktivního provozu za denního světla je základní světlo vždy zapnuté. 0min = pozvolné rozjasňování světla/bez základního světla se zapne od nastavené soumrakové hodnoty 10min = pozvolné rozjasňování světla + základní světlo 10minut 30min = pozvolné rozjasňování světla + základní světlo 30minut = pozvolné rozjasňování světla + základní světlo po celou noc Co je to pozvolné rozjasňování světla? Senzorové svítidlo je vybaveno funkcí umožňující pozvolné rozjasňování světla. To znamená, že se světlo po zapnutí nesepne přímo na maximální výkon, ale během velmi krátké doby se vždy zvýší jas až na 100%. Stejným způsobem probíhá snižování výkonu světla při jeho vypnutí.– 593 – Obsah

7. Údržba a ošetřování

Přístroj je bezúdržbový. Ohrožení elektrickým proudem! Kontakt vody svodivými díly může vést k úrazu elektrickým proudem, popáleninám nebo smrti.

• Přístroj čistěte pouze, když je suchý. Nebezpečí věcných škod! Použitím nesprávného čisticího prostředku může být přístroj poškozen.

• Přístroj vyčistit mírně navlhčenou utěrkou bez čisticích prostředků. Důležité: Provozní přístroj nelze vyměnit.– 594 – Obsah

Elektrická zařízení, baterie, příslušenství a obaly musí být odvezeny kekologickému opětovnému zhodnocení. Nevyhazujte elektrická zařízení a baterie do domovního odpadu! Jen pro země EU: Vsouladu splatnou evropskou směrnicí oodpadních elektrických aelektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení a baterie separovány aodevzdány kekologickému opětovnému zhodnocení.

9. Prohlášení oshodě

Tímto STEINEL GmbH prohlašuje, že typ rádiového zařízení L 845 SC, L 845 C, GL 85 SC 600/900, GL 85 C 600/900 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.steinel.de– 595 –Obsah

Záruka výrobce STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, NěmeckoJako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením ozáruce zkrácena ani omezena. Poskytneme vám 5letou záruku na bezvadné provedení ařádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní akonstrukční vady. Ručíme za funkčnost všech elektronických součástek akabelů, iza nezávadnost všech použitých materiálů ajejich povrchů. Uplatňování záruky: Chcete-li váš výrobek reklamovat, zašlete jej nedemonto-vaný avyplaceně soriginálním dokladem okoupi, který musí obsahovat datum koupě anázev výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad okoupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady arizika týkající se zpětného zaslání.Další informace kuplatňování záruky jsou uvedeny na naší webové stránce www.steinel.czJestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku +420 485 253 271.

11. Technické parametry

=82 – Průměrná jmenovitá životnost: L70B50 při25°C:>60.000hod. – Konzistence barevSDCM: počáteční hodnota: 3 – Rozložení svítivosti: LumEdit Cubo 2835 LED mit Gehäuse.ldt Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm C0 / C180 C90 / C270 – Základní světlo *: ano (vyp., 10min., 30min., celou noc, vždy) – Senzorová technologie: L845SC, GL85SC: (5,8GHz,≤1mW) – Oblast záchytu, úhel záchytu *: 160° – Oblast záchytu, úhel otevření *: 160° – Dosah *: 1 – 5m – Časové nastavení *: 5s – 60min – Soumrakové nastavení *: 2 – 2.000lx– 597 – Obsah

– Krytí: IP44 – Třída ochrany: I – Teplota prostředí: -20až +40°C – Frekvence Bluetooth: 2,4 – 2,48GHz – Vysílací výkon Bluetooth: 5dBm,3mW – Třída energetické účinnosti: Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „F“.

• Pro C: Jen vkombinaci se senzorovým výrobkem sBluetooth.– 598 – Obsah

12. Odstranění poruch

Přístroj bez napětí. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – Vedení přerušené.

• Zkontrolovat vedení pomocí zkoušečky napětí. – Zkrat v přívodním síťovém vedení.

• Zkontrolovat připojení. – Eventuálně vypnutý stávající síťový vypínač.

• Zapnout síťový vypínač. Přístroj nezapíná (jen SC). – Zvoleno nesprávné soumrakové nastavení.

• Znovu nastavit soumrakové nastavení. – Síťový vypínač v poloze vypnuto.

• Nastavit síťový vypínač. – Pojistka není zapnutá nebo je poškozená.

• Vyměnit poškozenou pojistku. – K minimalizaci poruch jsou potlačeny rychlé pohyby nebo je nastavena příliš malá oblast záchytu nebo není správná.

• Zkontrolovat a seřídit oblast záchytu. – Světelný zdroj poškozený.

• Světelný zdroj nelze vyměnit. Vyměnit celý přístroj. Přístroj nevypíná (jen SC). – Trvalý pohyb voblasti záchytu.

• Zkontrolovat oblast záchytu.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu. Přístroj se úplně nevypne (jen SC). – Zvoleno základní světlo.

• Základní světlo nastavit na „0min“.– 599 – Obsah

Přístroj zapíná vnevhodnou dobu (jen SC). – Přístroj není namontován tak, aby byl zabezpečen proti pohybu.

• Pevně namontovat přístroj. – K pohybu došlo, ale nebyl rozeznán pozorovatelem (pohyb za stěnou, pohyb malého objektu v bezprostřední blízkosti svítidla atd.).

• Zkontrolovat oblast.

• Vpřípadě potřeby omezit nebo změnit oblast záchytu.Obsah
