GL 85 SC 600 - Éclairage STEINEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Éclairage LED, puissance 600 W, température de couleur 3000 K, flux lumineux 8500 lm
Utilisation	Idéal pour l'éclairage extérieur, zones industrielles, parkings et espaces publics
Maintenance et réparation	Vérifier régulièrement le bon fonctionnement, nettoyage des lentilles recommandé, remplacement des pièces défectueuses par un professionnel
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un électricien qualifié
Informations générales	Durée de vie estimée de 50 000 heures, garantie de 2 ans, résistant aux intempéries (IP65)

FOIRE AUX QUESTIONS - GL 85 SC 600 STEINEL

Comment installer le STEINEL GL 85 SC 600 ?

Pour installer le STEINEL GL 85 SC 600, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Quelle est la puissance maximale acceptée par le STEINEL GL 85 SC 600 ?

Le STEINEL GL 85 SC 600 accepte une puissance maximale de 600 W.

Comment régler l'intensité lumineuse ?

L'intensité lumineuse peut être réglée à l'aide du potentiomètre situé sur le boîtier du produit. Tournez-le dans le sens des aiguilles d'une montre pour augmenter l'intensité et dans le sens inverse pour la diminuer.

Le produit est-il étanche ?

Oui, le STEINEL GL 85 SC 600 est classé IP44, ce qui signifie qu'il est résistant aux éclaboussures d'eau, mais ne doit pas être immergé.

Que faire si la lumière ne s'allume pas ?

Vérifiez d'abord si l'alimentation est correctement branchée. Assurez-vous également que l'ampoule est en bon état et correctement installée. Si le problème persiste, consultez le manuel pour des conseils de dépannage.

Comment nettoyer le STEINEL GL 85 SC 600 ?

Pour nettoyer le produit, éteignez-le et débranchez-le. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez les produits chimiques abrasifs.

Quelle est la durée de vie de l'ampoule utilisée avec ce produit ?

La durée de vie de l'ampoule dépend du type utilisé, mais en général, les ampoules LED peuvent durer jusqu'à 25 000 heures.

Le produit est-il compatible avec des ampoules dimmables ?

Oui, le STEINEL GL 85 SC 600 est compatible avec des ampoules dimmables. Assurez-vous de choisir une ampoule qui est spécifiquement marquée comme dimmable.

Où puis-je acheter des pièces de rechange pour le STEINEL GL 85 SC 600 ?

Les pièces de rechange peuvent être achetées auprès de revendeurs agréés STEINEL ou sur le site officiel de STEINEL.

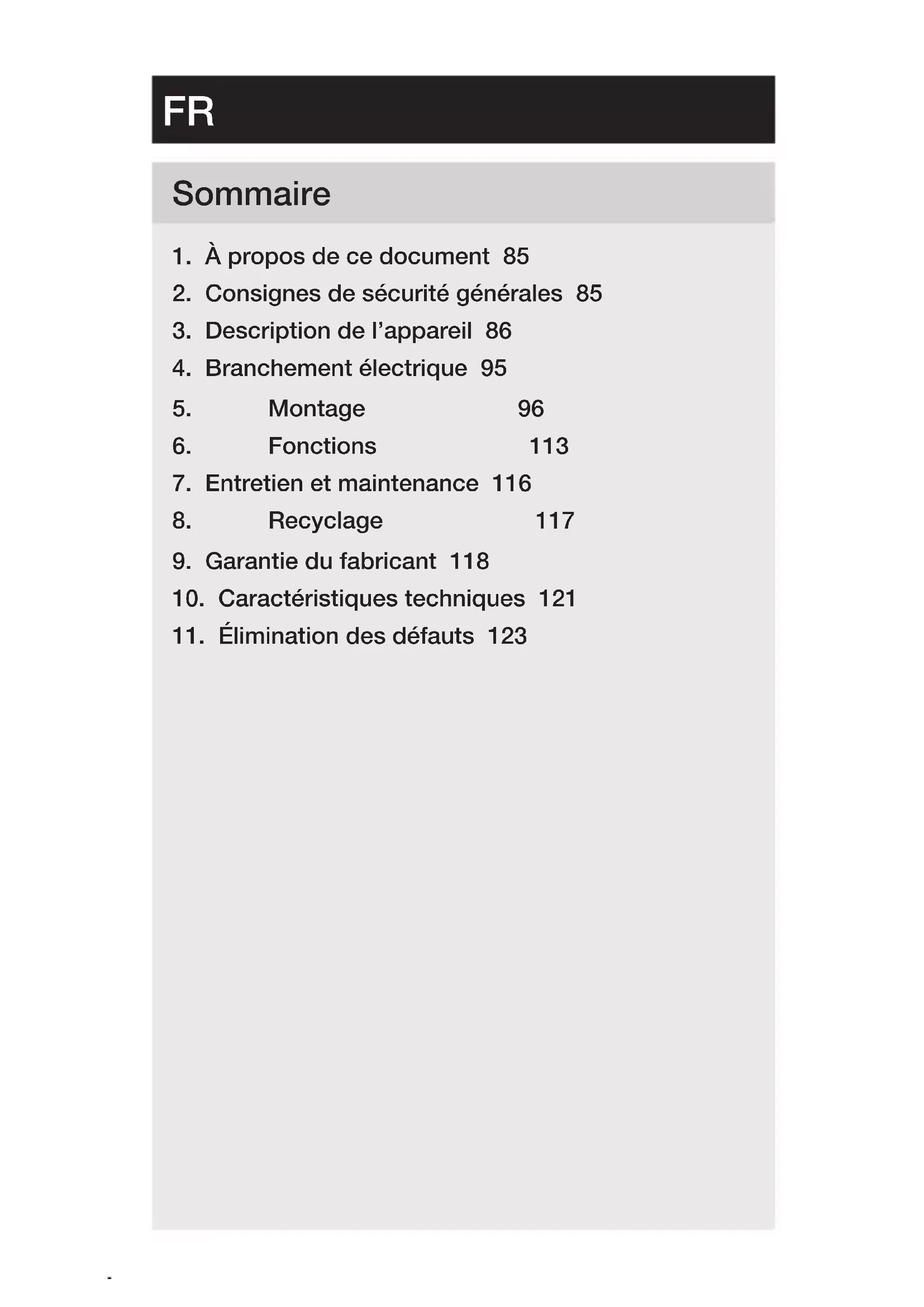

MODE D'EMPLOI GL 85 SC 600 STEINEL

1. À propos de ce document 85
2. Consignes de sécurité générales 85
3. Description de l'appareil 86
4. Branchement électrique 95
5. Montage 96
6. Fonctions 113
7. Entretien et maintenance 116
8. Recyclage 117
9. Garantie du fabricant 118
10. Caractéristiques techniques 121
11. Élimination des défauts 123

1. À propos de ce document

– Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques permettant des améliorations techniques.

Attention danger!

Attention danger dû au courant électrique !

Attention danger dû à l'eau !

2. Consignes de sécurité générales

Danger en cas de non-respect des instructions du mode d'emploi !

Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.

• Veuillez lire attentivement le mode d'emploi.
• Veuillez respecter les consignes de sécurité.
• Le conserver à portée de la main.

- Le travail sur des installations électriques peut présenter des dangers. Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

- Seules des personnes qualifiées et spécialisées sont autorisées à effectuer des travaux sur le réseau électrique.

• Ces travaux doivent donc être effectués correctement et conformément aux normes en vigueur (p. ex. NF C-15100).
• Utiliser uniquement des pièces de rechange d'origine.
• Uniquement des entreprises spécialisées sont autorisées à effectuer des réparations.

3. Description de l'appareil

Utilisation conforme aux prescriptions

– Luminaire à détection pour le montage mural à l'intérieur et à l'extérieur (L 845 SC).
– Luminaire pour le montage mural à l'intérieur et à l'extérieur (L 845 C).
- Luminaire à détection pour le montage sur le sol à l'intérieur et à l'extérieur (GL 85 SC 600 / 900).
– Luminaire pour le montage sur le sol à l'intérieur et à l'extérieur (GL 85 C 600 / 900).

Utilisation non conforme aux prescriptions

– Il n'est pas possible de régler l'intensité lumineuse des luminaires.

Sans variateur

Remarque :

Il est nécessaire de respecter une distance minimale de 3 m entre l'appareil et le routeur WiFi ou les points d'accès afin d'exclure tout dysfonctionnement.

Principe de fonctionnement (L 845 SC et GL 85 SC 600 / 900)

• Les luminaires à détection (SC) sont équipés d'un détecteur de mouvement actif.
• Le détecteur hyperfréquence intelligent (iHF) émet des ondes électromagnétiques à hyperfréquence (5,8 GHz) et reçoit leur écho. Au moindre mouvement de personnes dans la zone de détection du luminaire à détection, le système détecte la modification de l'écho. Un microprocesseur déclenche la commande « Allumage de la lumière ».
• La détection des mouvements est la plus fiable quand l'appareil est monté perpendiculairement au sens de passage.
• La portée de la détection du mouvement est limitée si vous avancez directement vers le détecteur.
• L'appareil peut détecter les mouvements à travers les portes, les vitres et les parois de faible épaisseur.
• Le détecteur fait la différence entre les personnes en mouvement et les objets en mouvement tels que les arbustes ou les petits animaux. Finis les déclenchements intempestifs causés par les petits animaux et les dysfonctionnements dus à des températures extrêmes.

Principe de fonctionnement (L 845 C et GL 85 C 600 / 900)

Il est possible de mettre les variantes C en réseau via Bluetooth avec d'autres capteurs afin d'agrandir la zone de détection. Ils transmettent les signaux détectés (présence et luminosité) via Bluetooth. La commande a lieu sur le détecteur mis en réseau avec une autre interface.

Contenu de la livraison L 845 SC, L 845 C

3.1

• 1 luminaire (à détection)
• 3 chevilles
• 3 vis
• 3 pièces d'écartement
• 1 fiche technique de sécurité (A)
• 1 guide de démarrage rapide (B)

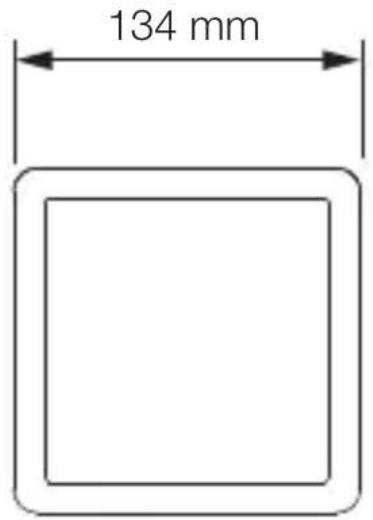

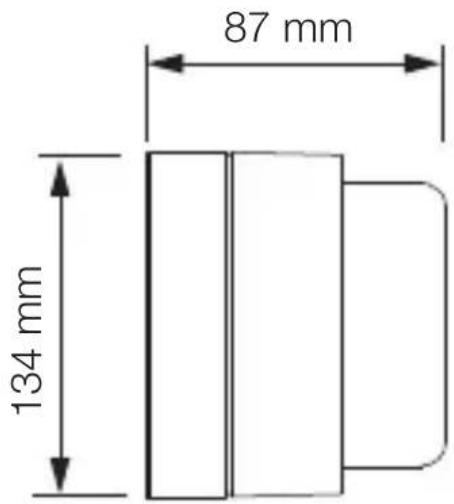

Dimensions des produits L 845 SC, L 845 C

3.2

134 mm

87 mm 134 mm

FR

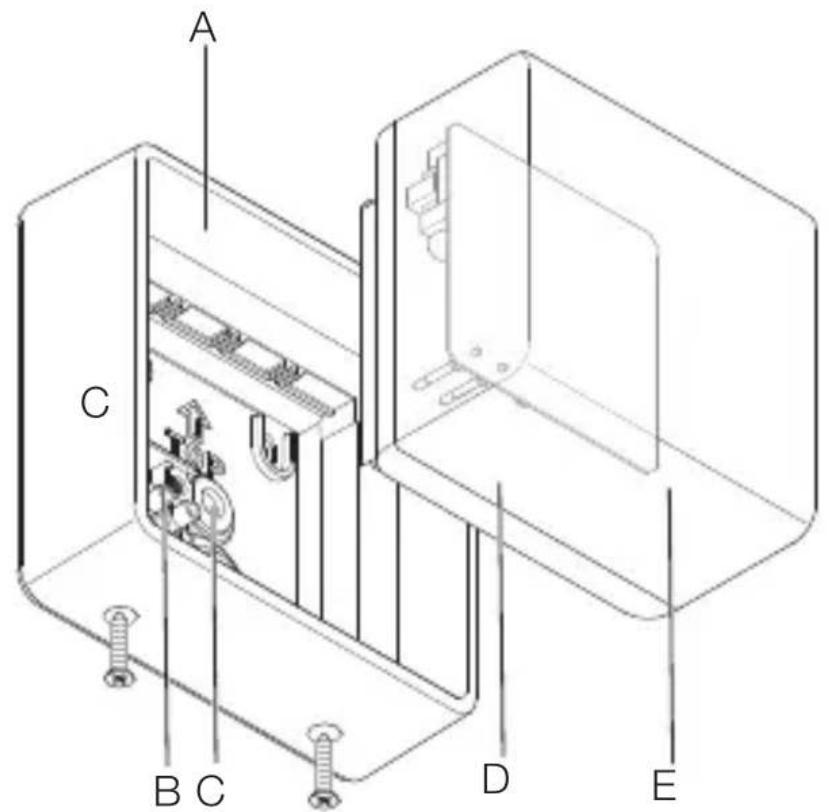

Vue d'ensemble des appareils L 845 SC, L 845 C

3.3

A C B C D E

A Support mural
B Domino
C Bouchon
D Connecteur enfichable
E Cube du luminaire

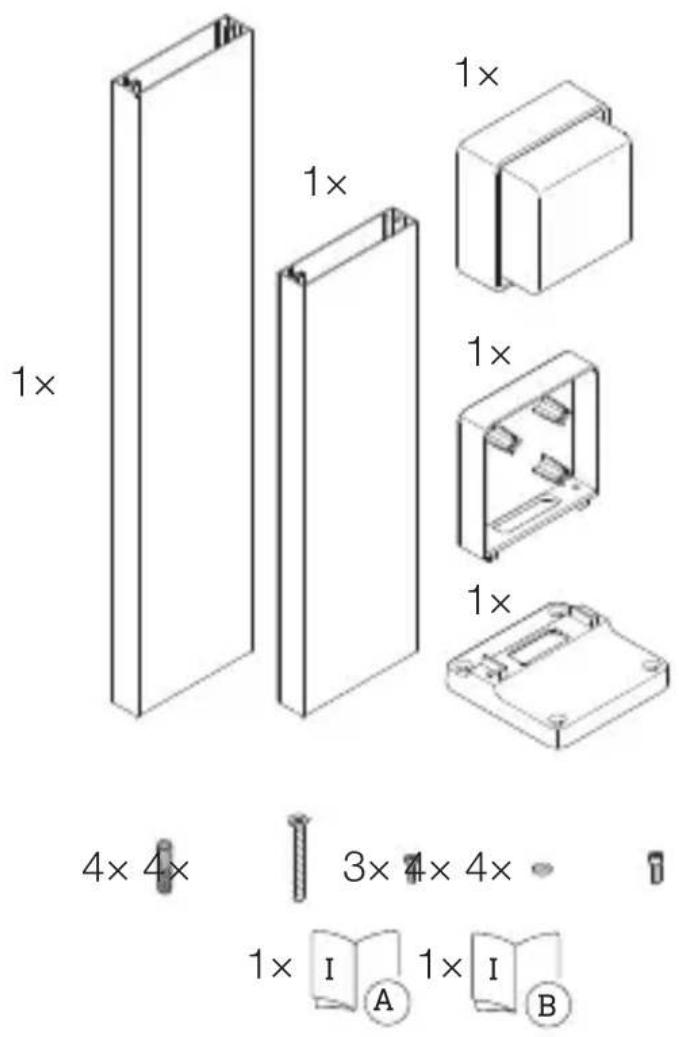

Contenu de la livraison GL 85 SC, GL 85 C

3.4

• 1 luminaire à détection
• 1 support
• 1 profilé (au choix 437 mm ou 737 mm)
• 1 plaque de base
• 4 chevilles
  -4vis
• 3 vis d'assemblage
• 4 rondelles plates
• 4 petites vis
• 1 fiche technique de sécurité (A)
• 1 guide de démarrage rapide (B)

FR

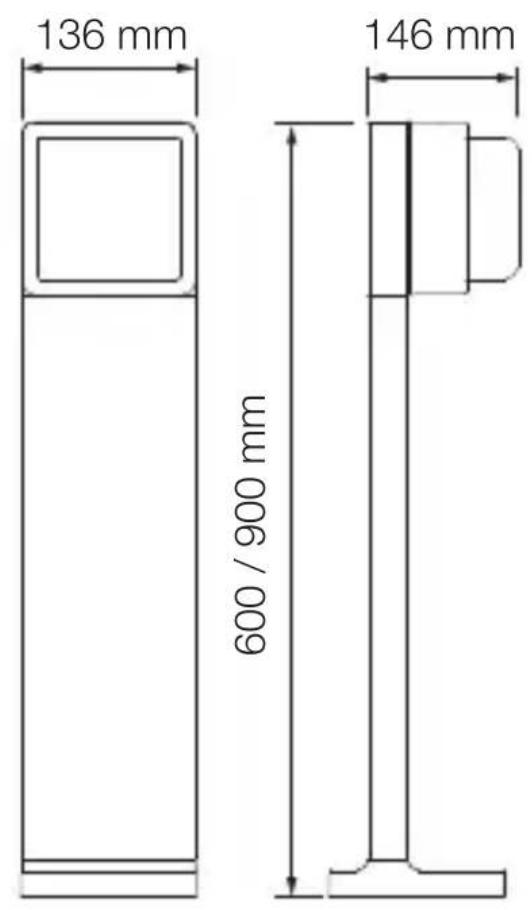

Dimensions des produits GL 85 SC, GL 85 C

3.5

136 mm 600 / 900 mm 146 mm

Vue d'ensemble des appareils GL 85 SC et GL 85 C

3.6

FR

A B C

D E F

G

H

A Support
B Domino
C Boîtier
D Bouchon
E Connecteur enfichable
F Cube du luminaire
G Profilé
H Plaque de base

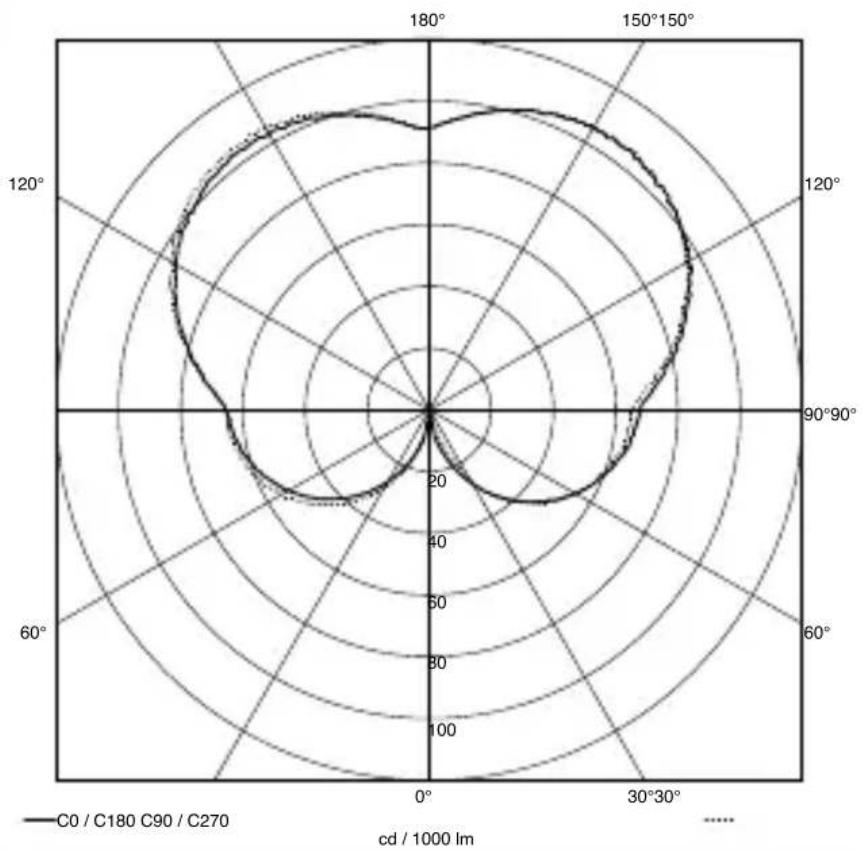

Répartition de l'intensité lumineuse

3.7

4. Branchement électrique

Schéma des connexions

FR

4.1

Le câble secteur est composé d'un câble à

2-3 conducteurs :

L = phase (généralement noir, marron ou gris)

N = neutre (généralement bleu)

PE = conducteur de terre (vert / jaune)

Conducteur de terre (PE) :

- brancher le conducteur de terre (PE) à la borne de terre.

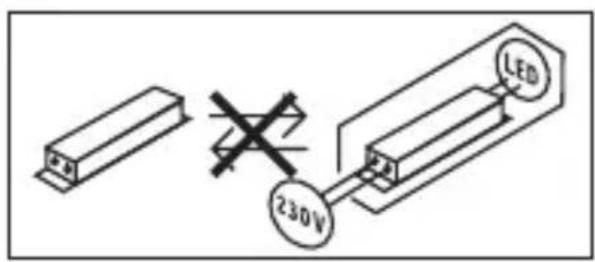

Il est possible de brancher l'appareil également en aval d'un interrupteur secteur s'il est garanti que ce dernier est toujours en position MARCHE.

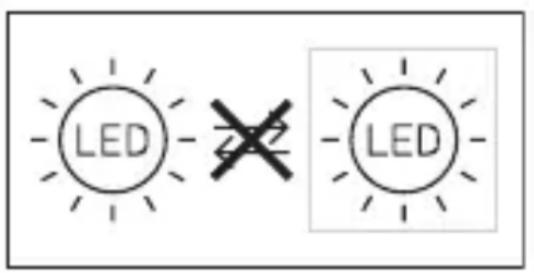

Il n'est pas possible de remplacer la source de ce luminaire. S'il fallait la remplacer (par ex. si elle est brûlée), il faut remplacer le luminaire en entier.

LED LED

5. Montage

Risque d'électrocution !

Le contact avec des pièces sous tension peut entraîner une électrocution, des brûlures, voire la mort.

• Mettre l'appareil hors tension et couper l'alimentation électrique.
• Vérifier l'absence de tension à l'aide d'un testeur de tension.
• S'assurer que l'alimentation électrique demeure coupée.

Risque de dommages matériels !

Une interversion des câbles de raccordement peut conduire à un court-circuit.

• Repérer les câbles de raccordement.
• Brancher correctement les câbles de raccordement.

Préparatifs de montage

- Contrôler l'absence de dommages sur toutes les pièces. Ne pas mettre le produit en service en cas de dommage.

- Sélectionner le lieu d'installation approprié.

-En tenant compte de la portée
-et de la détection des mouvements.
-Monter l'appareil à l'abri d'éventuelles secousses.
–Zones de détection sans obstacle.
–Il est interdit d'installer l'appareil dans des zones à risque d'explosion.
-Ne pas monter l'appareil sur des surfaces inflammables.
-Ne pas regarder directement la source allumée à une courte distance (< 30 cm).
-À une distance minimale de 5 m des autres luminaires.

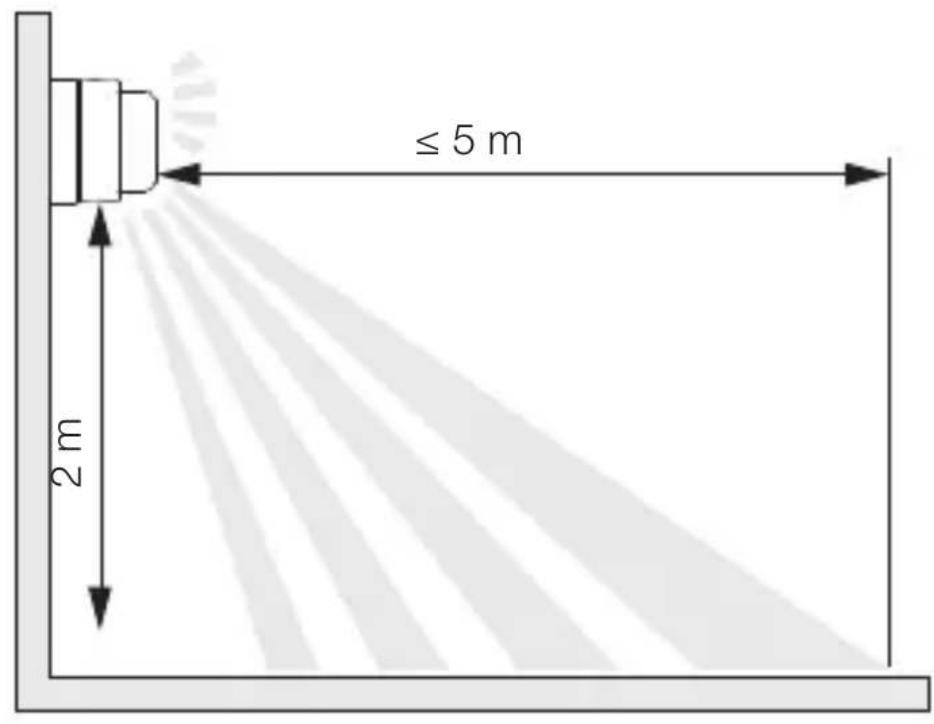

Portée du L 845 SC

5.1

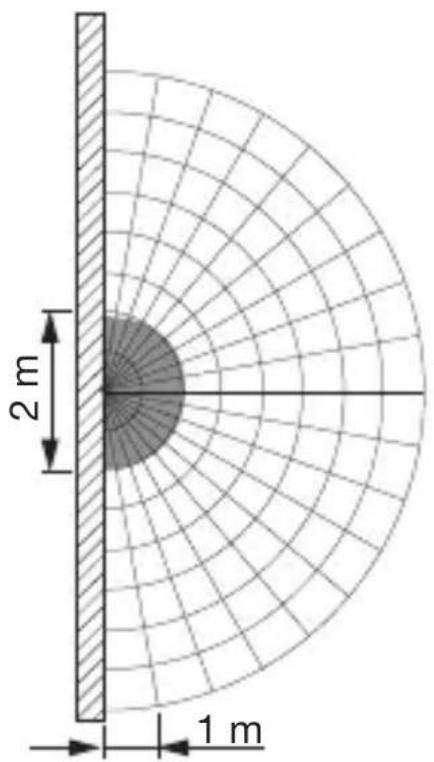

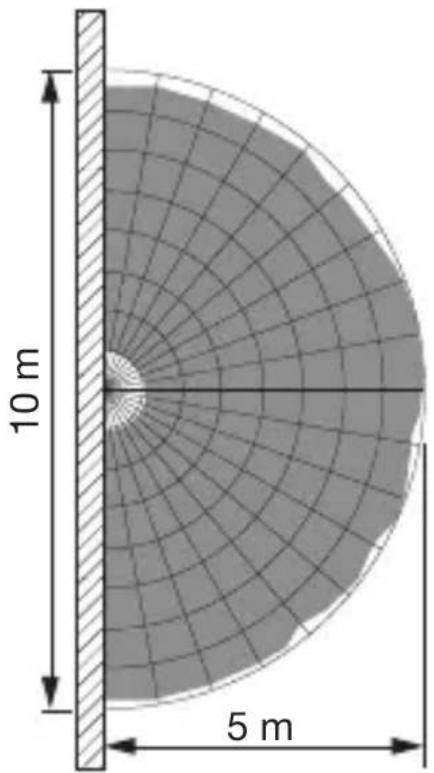

Détection de mouvement des modèles SC

5.3

2 m 1 m

10 m 5 m

FR

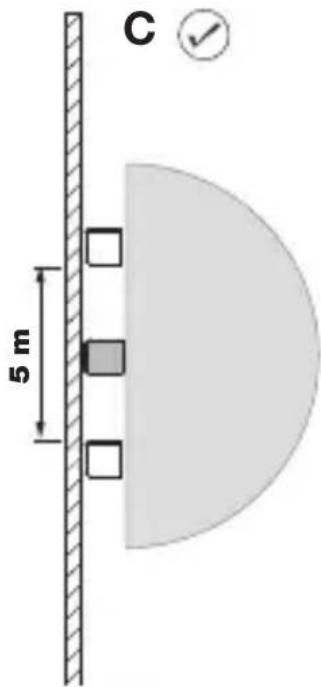

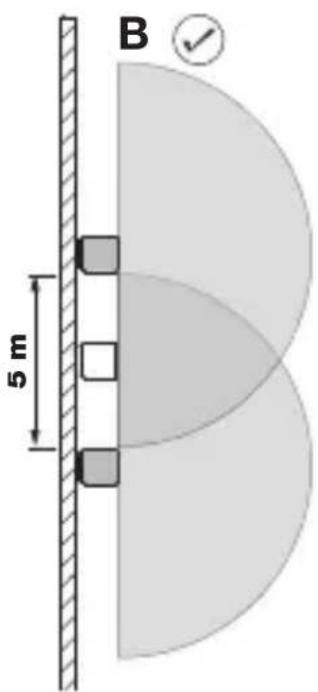

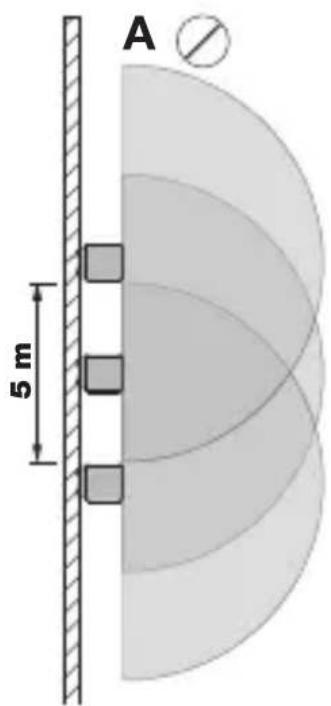

Distance entre les luminaires SC

5.4

A 5 m

B 5 m

C 5 m

Lorsque les luminaires sont installés trop près les uns des autres, il peut se produire des déclenchements intempestifs. Les signaux hyperfréquence émis peuvent interférer entre eux.

Il convient d'adopter les mesures suivantes pour éviter ces dysfonctionnements :

• Installation des luminaires en respectant un espace d'au moins 5 m entre eux.
• Mise en réseau des luminaires depuis l'application Smart Remote et mise hors tension ciblée du détecteur des différents luminaires via la fonction Sensor OFF (détecteur désactivé) (B + C). La mise en réseau met également les luminaires à détecteur désactivé sous tension dès qu'un mouvement est détecté.

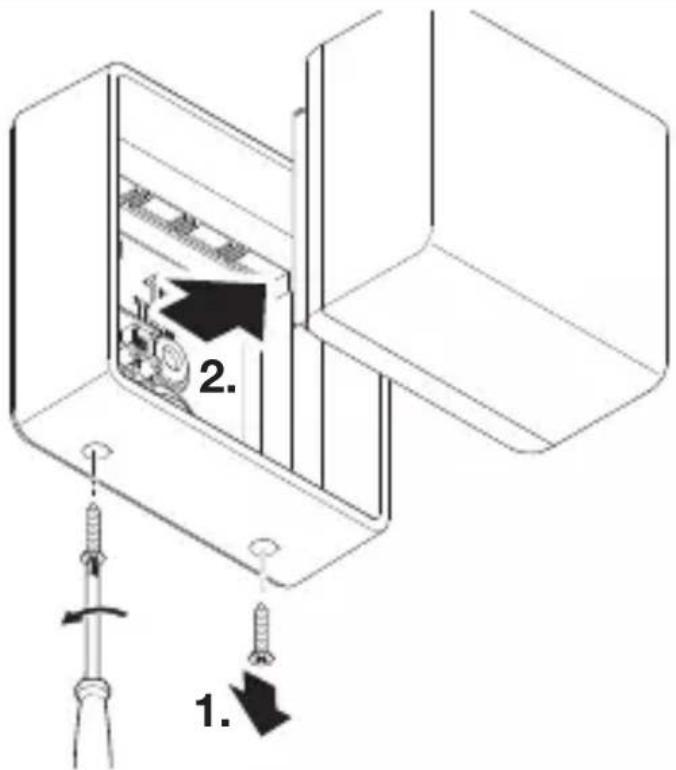

Étapes de montage pour les modèles L 845 SC et L 845 C

FR

5.5

• Vérifier que l'alimentation électrique a été coupée.
• Desserrer les vis de blocage.
• Retirer le cube du luminaire du support mural.

5.6

• Marquer l'emplacement des trous.

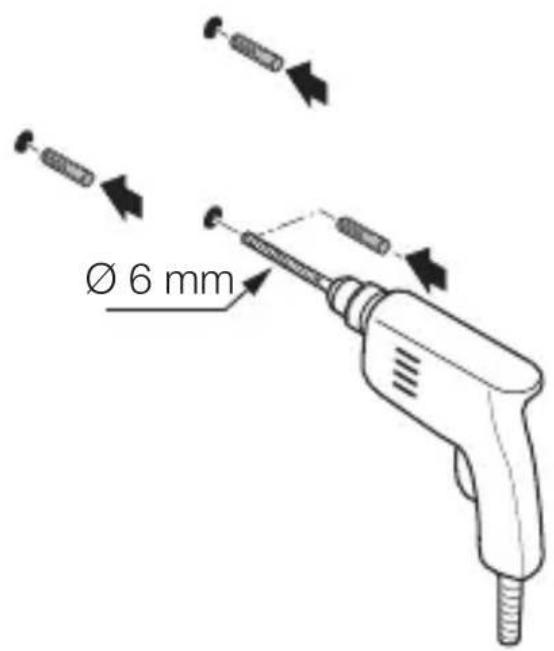

5.7

Ø 6 mm

- Percer les trous (∅ 6 mm) puis mettre les chevilles.

5.8

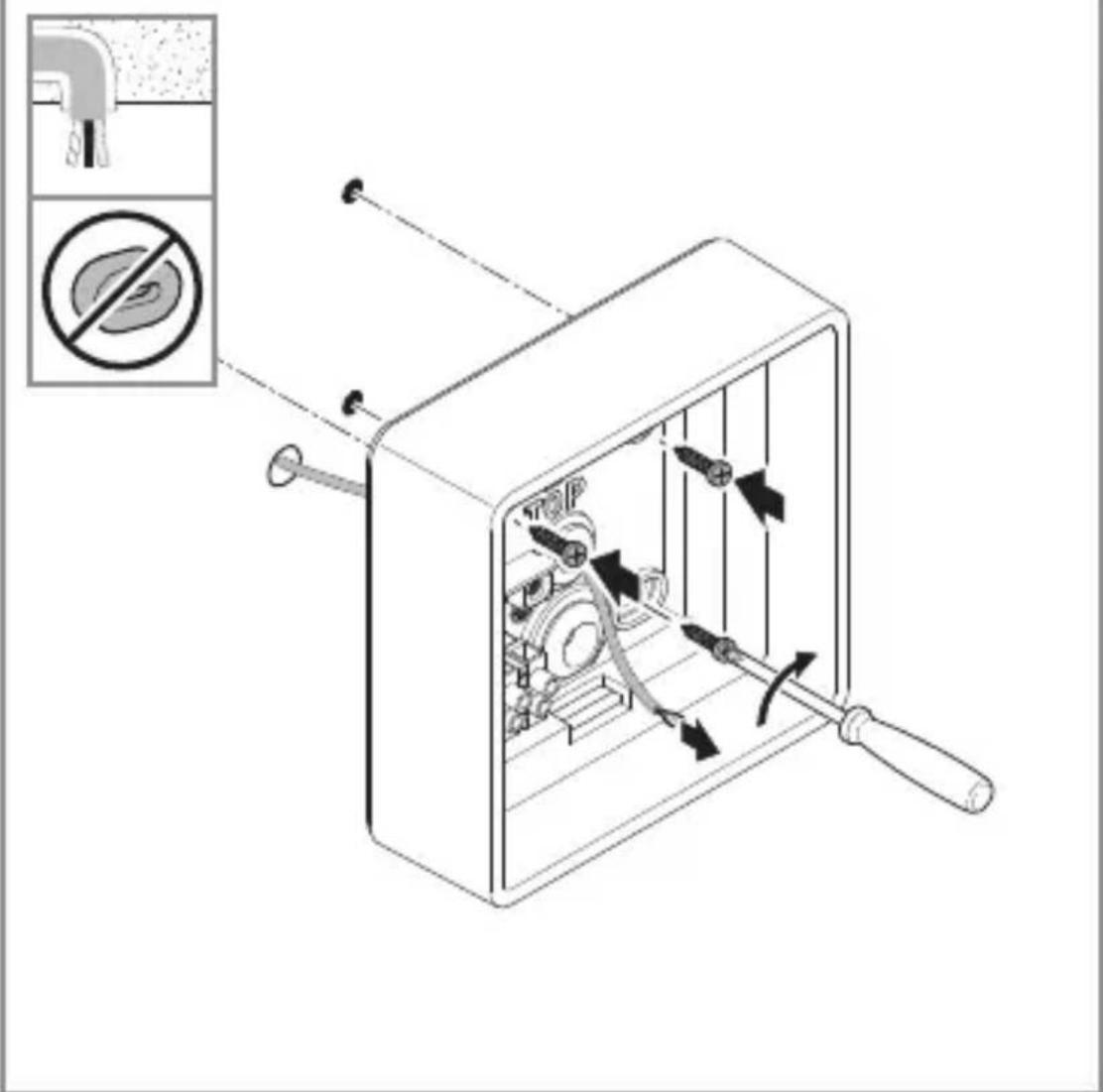

• Percer le bouchon pour faire passer le câble d'alimentation secteur.

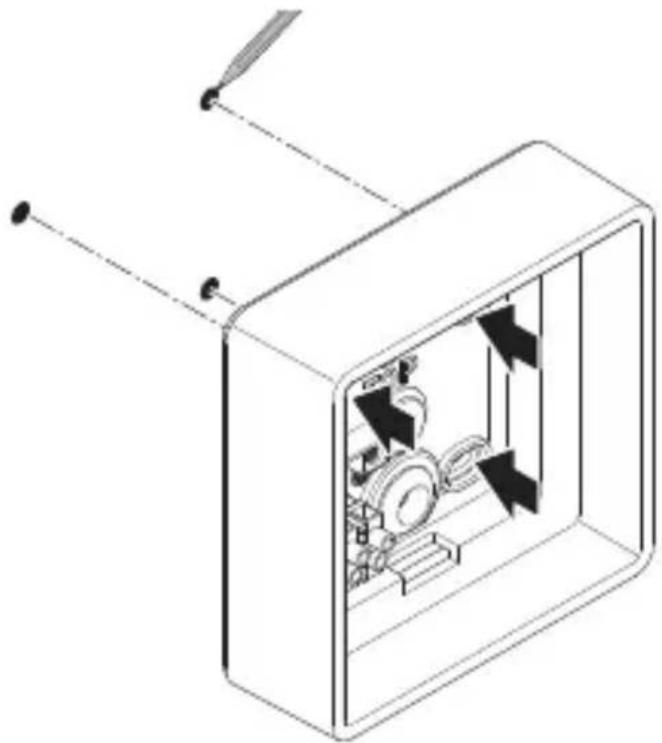

• Visser le support mural en cas de câble d'alimentation encastré sans pièce d'écartement.

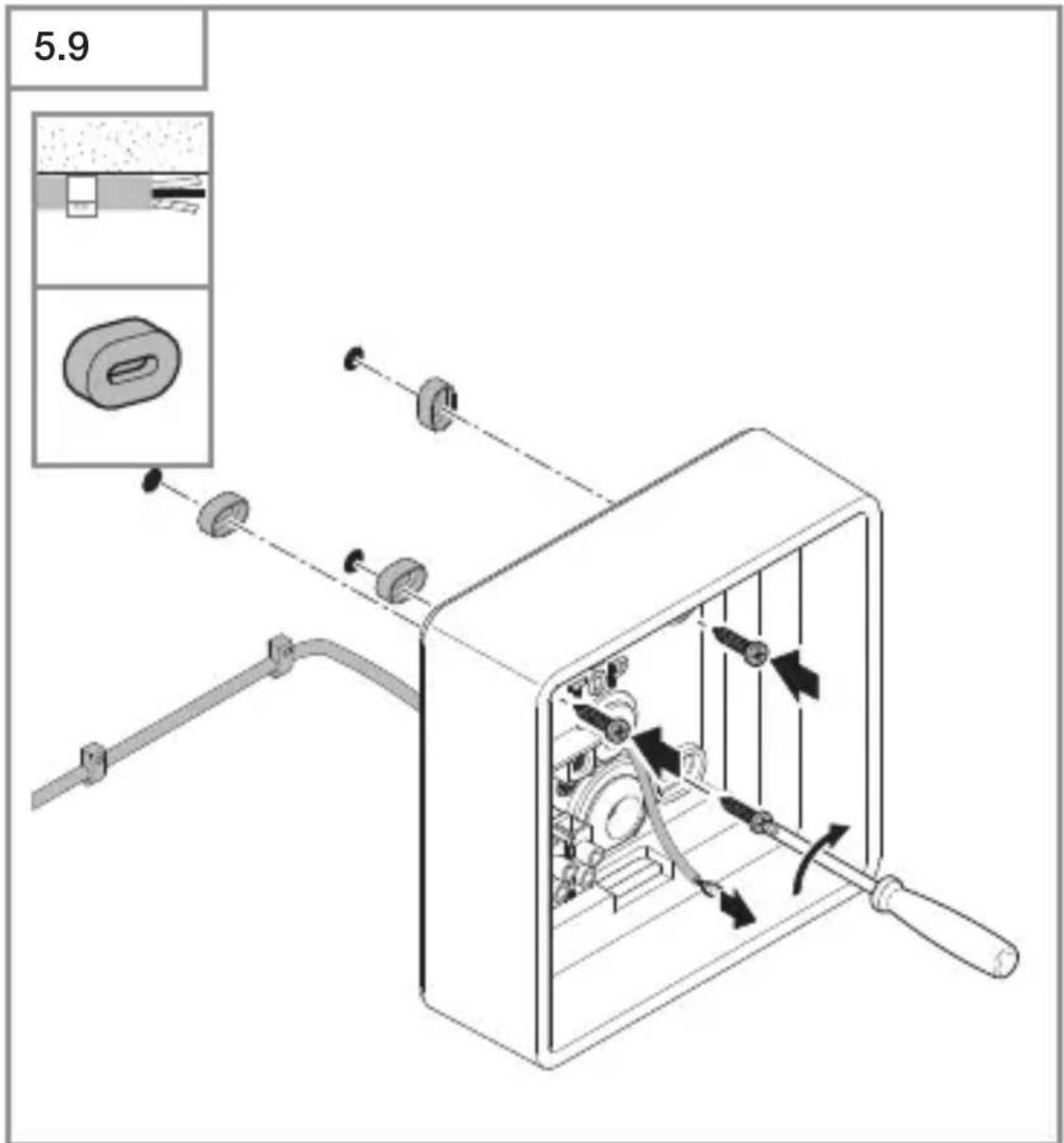

5.9

• Percer le bouchon pour faire passer le câble d'alimentation secteur.
• Visser à fond le support mural en cas de câble d'alimentation en saillie avec pièces d'écartement.

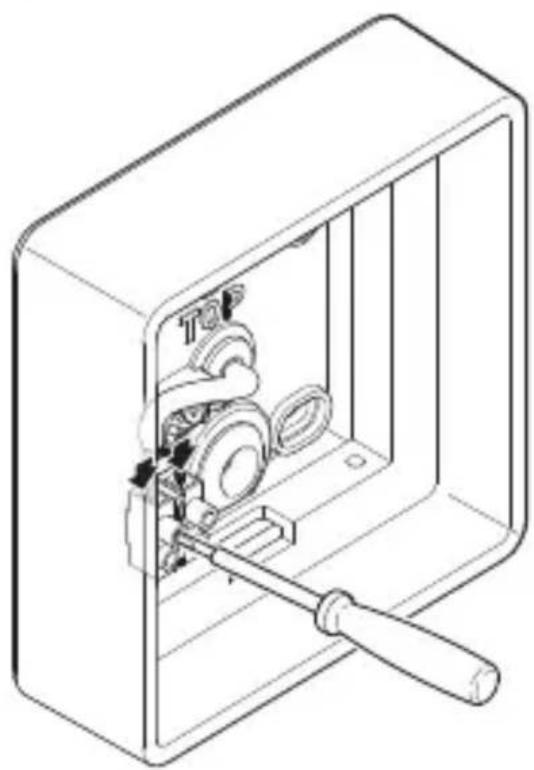

5.10

- Brancher le câble secteur conformément au schéma des connexions.

→« 4. Branchement électrique »

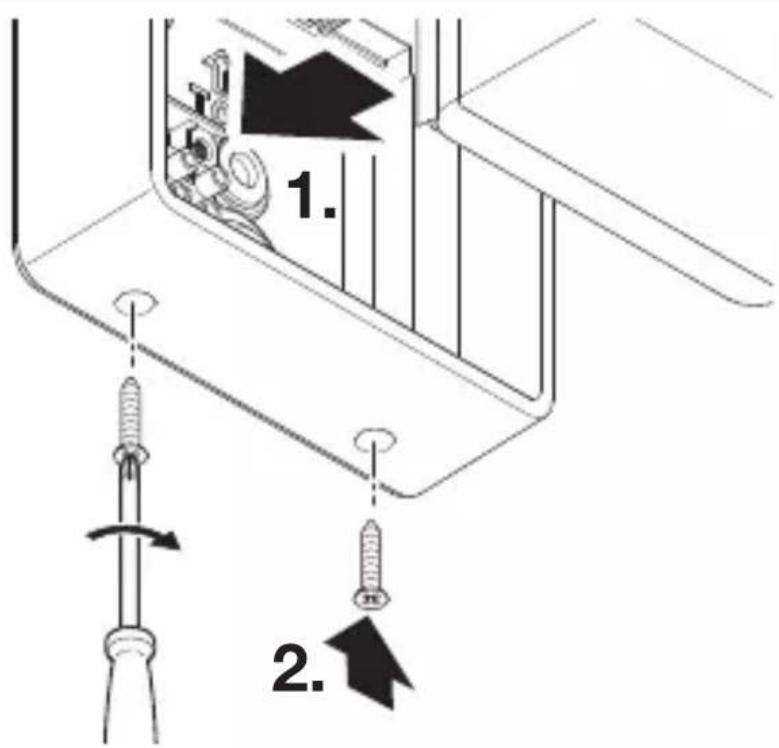

5.11

1. 2.

• Remettre en place le cube du luminaire sur support mural.
• Serrer les vis de blocage.

5.12

I O

• Mettre l'appareil sous tension.
• Procéder aux réglages via l'application (uniquement SC).
  →« 6. Fonctions »

Étapes de montage pour les modèles GL 85 SC et GL 85 C

5.13

I O

1. 2.

FR

• Vérifier que l'alimentation électrique a été coupée.
• Desserrer les vis de blocage.
• Retirer le cube du luminaire du boîtier.

5.14

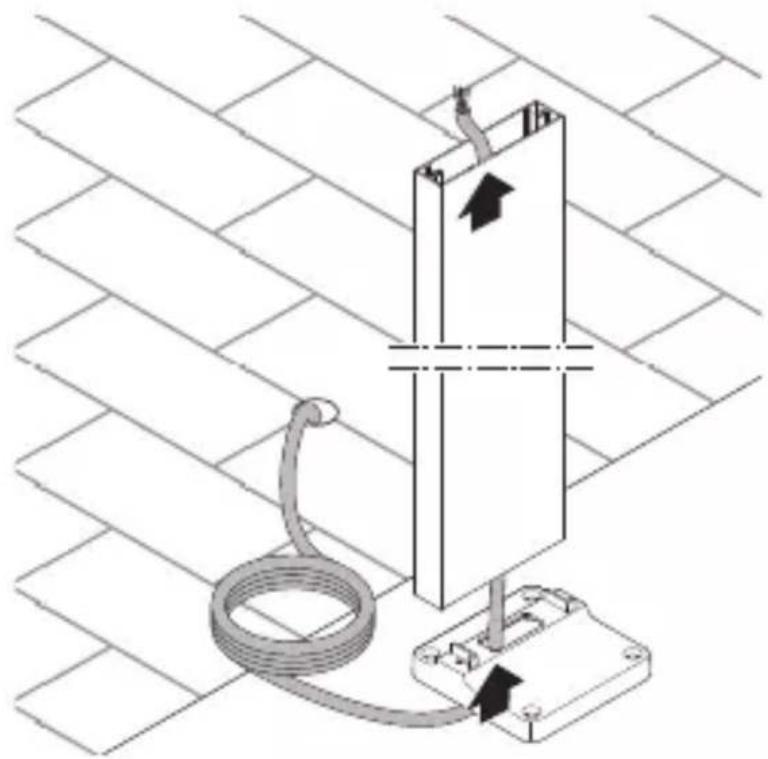

- Faire passer le câble à travers le pied et le profilé.

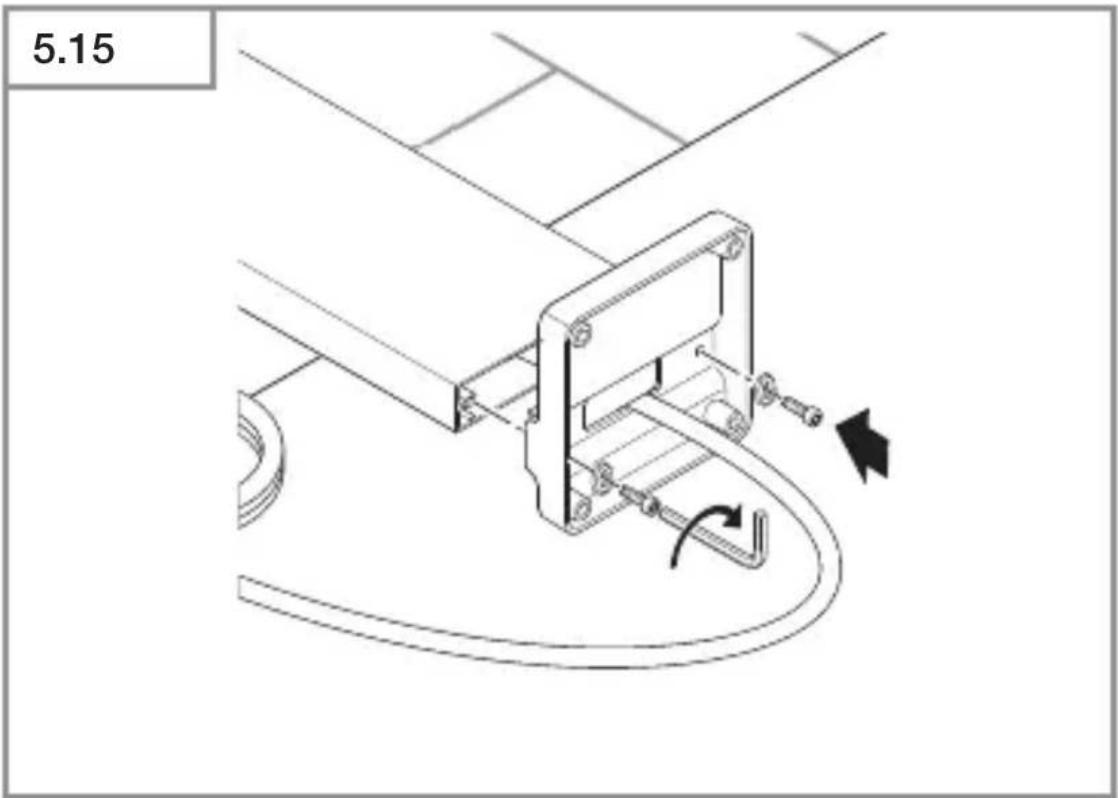

5.15

- Visser la plaque de base sur le profilé.

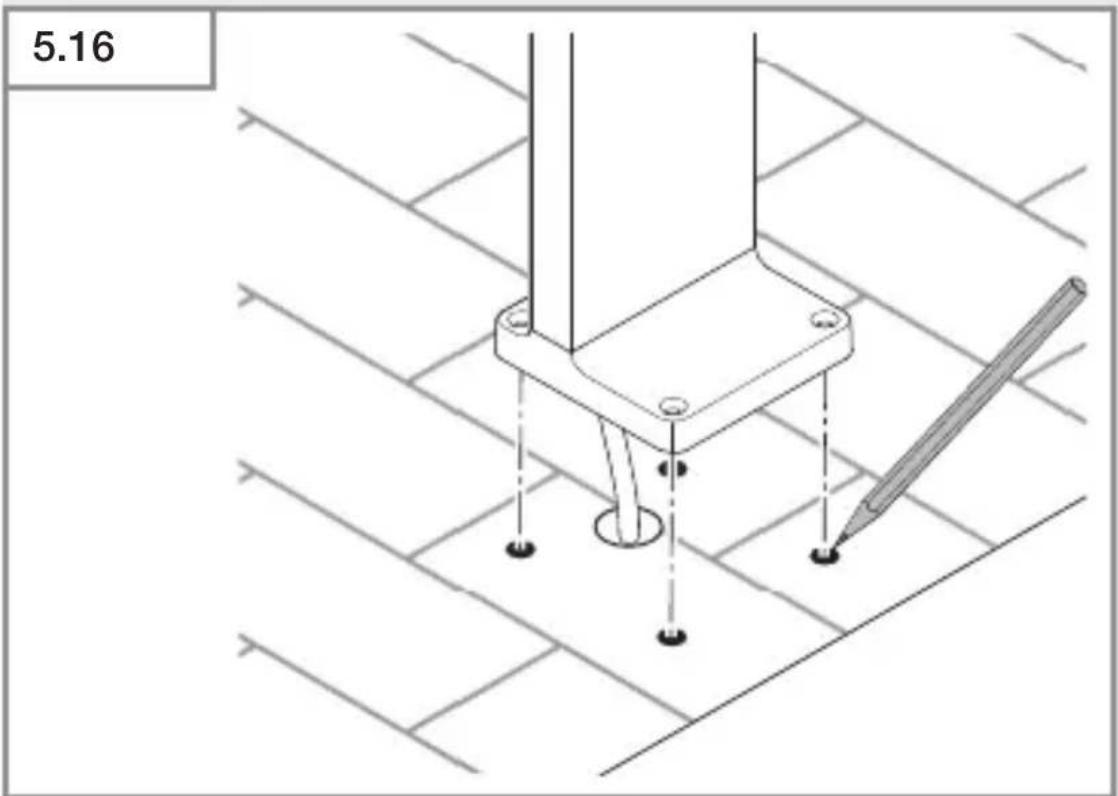

5.16

• Marquer l'emplacement des trous.

5.17

- Percer les trous, puis mettre les chevilles.

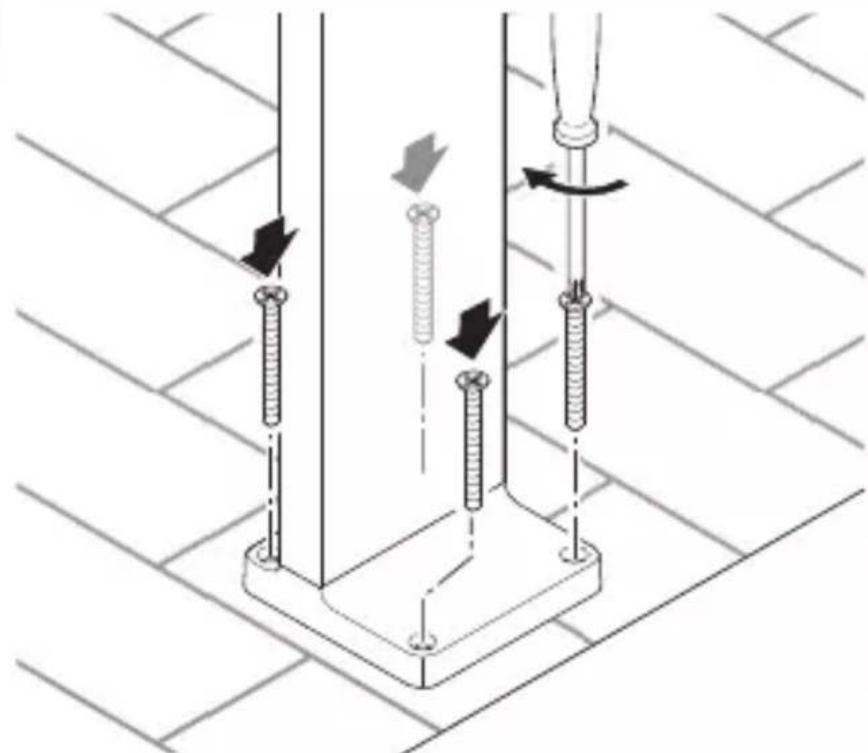

5.18

- Visser la plaque de base sur le sol.

Remarque :

N'enterrez pas le luminaire pour éviter des dommages dus à la corrosion ou à l'oxydation.

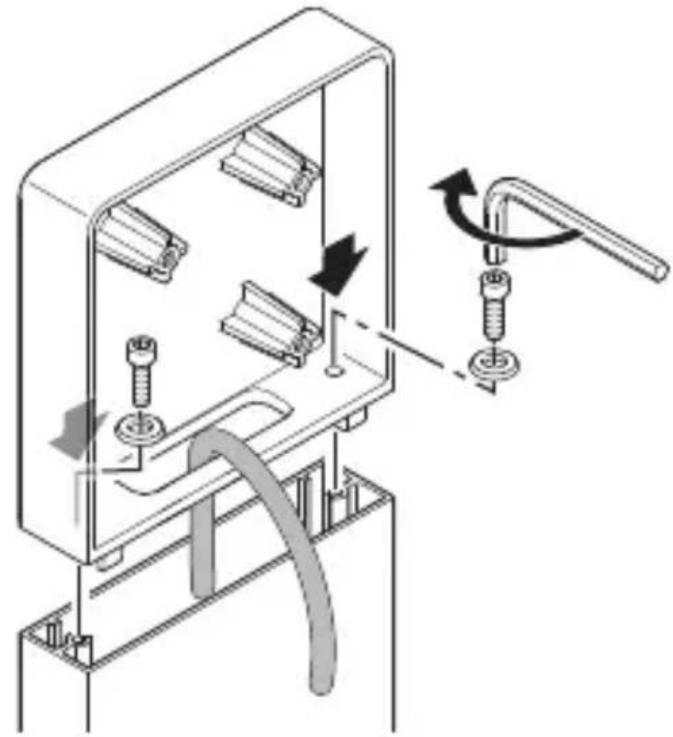

5.19

• Faire passer le câble par le support.
• Placer le support sur le profil.
• Serrer les vis en utilisant les rondelles plates.

5.20

• Faire passer le câble par le boîtier.
• Visser le boîtier sur le support.

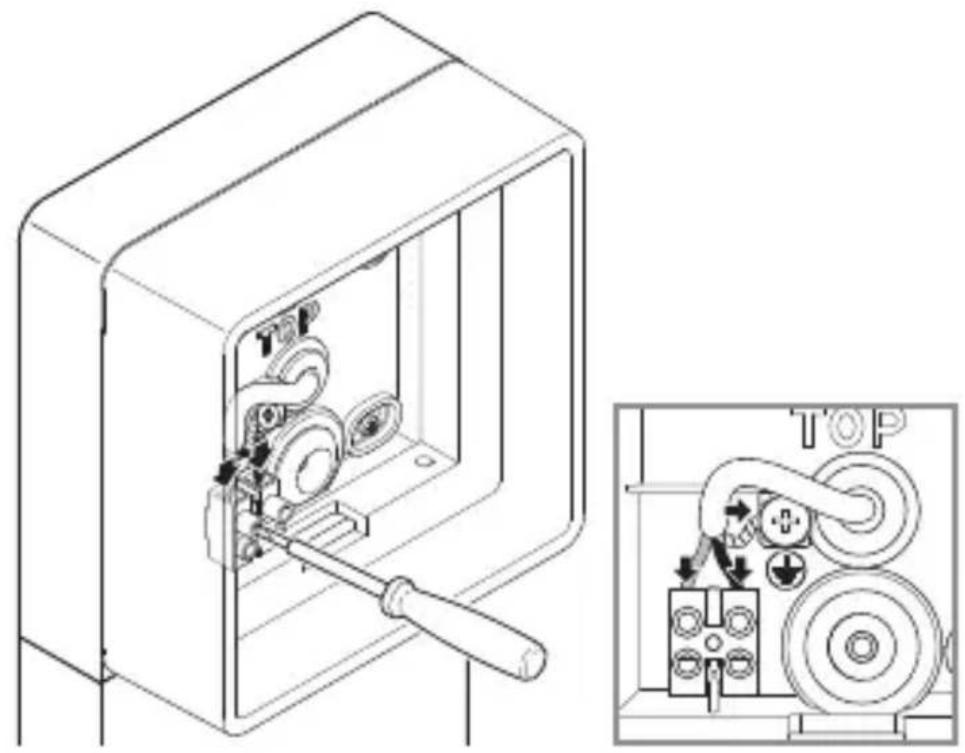

5.21

- Brancher le câble secteur conformément au schéma des connexions.

→« 4. Branchement électrique »

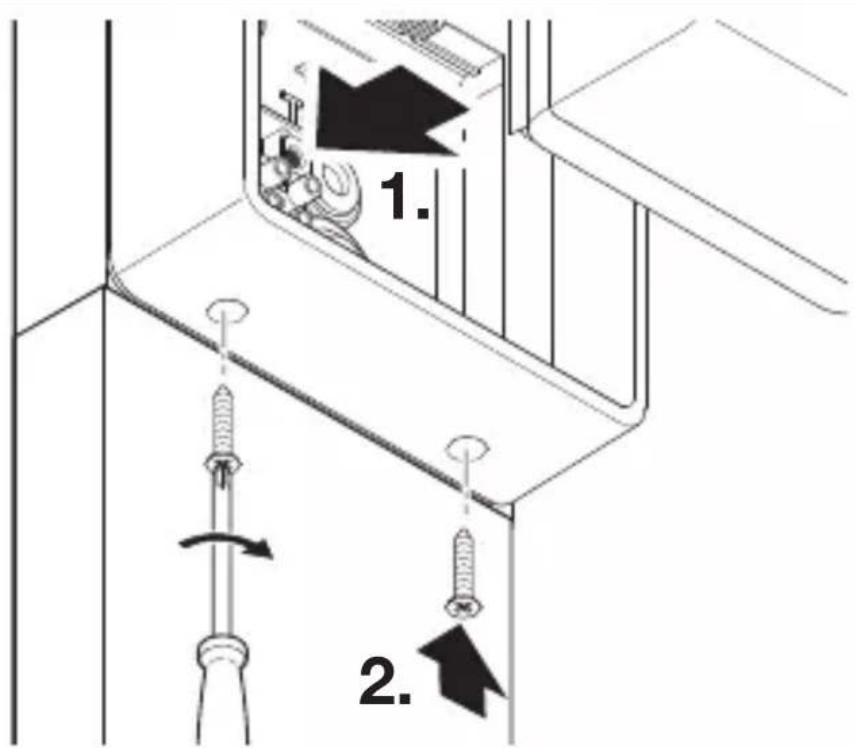

5.22

1. 2.

• Remettre en place le cube du luminaire sur le boîtier.
• Serrer les vis de blocage.

5.23

I O

• Mettre l'appareil sous tension.
• Procéder aux réglages via l'application (uniquement SC). → « 6. Fonctions »

6. Fonctions

Il est possible de régler les fonctions pour les versions SC. Pour les variantes C, les fonctions ne sont possibles qu'en combinaison avec un produit à détection Bluetooth.

Les fonctions sont réglées via l'application Smart Remote.

Il faut télécharger l'application Smart Remote STEINEL de l'AppStore pour pouvoir configurer le luminaire avec un smartphone ou une tablette. Un smartphone ou une tablette compatible Bluetooth est nécessaire.

Android iOS

Fonctions pouvant être réglées via l'application Smart Remote :

• Temporisation
• Réglage de la portée
• Réglage du seuil de déclenchement
• Fonction Balisage
• Éclairage principal / Balisage réglable
• Réglage de la portée étendu
• Mise en réseau de groupe
• Réglage du seuil de déclenchement via Teach-In

Réglages effectués en usine

• Réglage du seuil de déclenchement : fonctionnement diurne 1.000 lx
• Temporisation : 2 secondes
• Réglage de la portée : 5 mètres

Réglage du seuil de déclenchement

Il est possible de régler progressivement la luminosité de déclenchement entre env. 2 et 2.000 lx.

- = fonctionnement diurne (indépendamment de la luminosité)

- = fonctionnement nocturne (env. 2 lx)

Lors du réglage de la zone de détection et du test de fonctionnement en plein jour, le bouton de réglage doit être sur le fonctionnement diurne.

Temporisation

Il est possible de régler progressivement la temporisation d'environ 5 secondes à 60 minutes au maximum. Tout mouvement détecté allume à nouveau le luminaire.

Remarque : après chaque extinction du luminaire LED, une nouvelle détection de mouvement est interrompue pendant 1 seconde environ. Ce n'est qu'à l'issue de ce laps de temps que le luminaire LED peut à nouveau enclencher l'éclairage en cas de mouvement.

Lors du réglage de la zone de détection et du test de fonctionnement, nous recommandons de régler la durée la plus courte.

Réglage de la portée (sensibilité)

Le terme portée désigne l'espace à peu près circulaire formé sur le sol par la zone de détection pour un montage à 2 m de hauteur.

- Réglage sur maximum = portée max. (5 m)

- Réglage sur minimum = portée min. (1 m)

Fonction Balisage

Le balisage permet un éclairage avec une puissance d'environ 10 %. Ce n'est que lorsqu'il se produit un mouvement dans la zone de détection que l'éclairage s'enclenche pour la durée programmée (voir temporisation) à la position d'éclairage à pleine puissance (100 %). Le luminaire commute ensuite sur balisage activé.

Le balisage est ALLUMÉ dès que le seuil de luminosité n'est pas atteint. Le balisage est toujours ALLUMÉ lorsque le mode de fonctionnement diurne est activé.

0 min=allumage en douceur / le balisage n'est pas ALLUMÉ à partir de la valeur de luminosité de déclenchement programmée

10 min = allumage en douceur + balisage pendant 10 minutes

30 min = allumage en douceur + balisage pendant 30 minutes

= allumage en douceur + balisage toute la nuit

Qu'est-ce que l'allumage en douceur ?

Le luminaire à détection est équipé d'une fonction d'allumage en douceur. Ceci signifie qu'au moment de l'allumage, l'éclairage ne s'enclenche pas directement à sa puissance maximum, mais que sa clarté augmente en peu de temps pour atteindre 100 %. De même, l'intensité de l'éclairage diminue lentement lors de la désactivation.

7. Entretien et maintenance

L'appareil ne nécessite aucun entretien.

Risque d'électrocution !

Si des pièces sous tension sont au contact avec de l'eau, il y a risque d'électrocution, de brûlures, voire danger de mort.

- Nettoyer l'appareil uniquement à sec.

Risque de dommages matériels !

Des détergents inappropriés risquent d'endommager l'appareil.

- Nettoyer le luminaire avec un chiffon légèrement humide sans détergent.

Important : il n'est pas possible de remplacer l'appareil.

230V LED

8. Recyclage

Les appareils électriques, les batteries, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne pas jeter les appareils électriques et les batteries avec les ordures ménagères !

Uniquement pour les pays de l'UE :

Conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils élec-triques et les batteries qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

9. Déclaration de conformité

Le soussigné, Steinel GmbH, déclare que l'équipement radioélectrique du type L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:www.stinel.de

10. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL Professional achetés et utilisés en France.

Nos prestations de garantie pour les consommateurs

Les dispositions suivantes sont valables pour les consommateurs. Un consommateur est toute personne physique qui, au moment de la conclusion de l'achat, n'agit ni dans l'exercice d'une activité commerciale ni dans celui d'une activité professionnelle indépendante.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL. Professional acheté est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Nos prestations de garantie pour les entrepreneurs

Les dispositions suivantes sont valables pour les entrepreneurs. Un entrepreneur est une personne physique ou morale ou une société de personnes ayant la capacité juridique qui, lors de la conclusion de l'achat, agit dans l'exercice de son activité commerciale ou de son activité professionnelle indépendante.

Nous pouvons choisir d'honorer la garantie en réparant gratuitement les défauts, en remplaçant gratuitement le produit (le cas échéant, par un modèle de remplacement de valeur égale ou supérieure) ou en établissant un avoir correspondant.

La période de garantie pour le produit STEINEL. Professional acheté est pour les détecteurs, les projecteurs ainsi que pour les luminaires d'intérieur et d'extérieur 5 ans dans chaque cas, à compter de la date d'achat du produit.

Dans le cadre de la prestation de garantie, nous ne prenons pas en charge les dépenses nécessaires à l'exécution ultérieure de la prestation ni vos frais de démontage du produit défectueux et de montage d'un produit de remplacement.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclu-es de cette garantie.

Sont, en outre, exclus de la garantie :

- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL Professional qui résultent d'un usage normal ou de toute autre usure naturelle,

– le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l’utilisation d’accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d’origine,
– la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
– le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
- les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH : PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.

11. Caractéristiques techniques

- Dimensions (H × I× P) : L 845 : 134 × 134 × 87 mm

GL 85 600 : 600 × 136 × 146 mm

GL 85 900 : 900 × 136 × 146 mm

- Tension du réseau : 220–240 V, 50/60 Hz

- Puissance absorbée (P _on ) : 9,00 W

- Puissance absorbée détecteur iHF: L 845 SC : 0,67 W GL 85 SC : 0,67 W

- Mode veille (P _net ): 0,45 W

- Puissance d'éclairage : L 845 SC : 655 lm

L 845 C : 719 lm

GL 85 SC : 655 lm

GL 85 C : 719 lm

– Efficacité : L 845 SC : 73 lm / W

L 845 C : 80 lm / W

GL 85 SC : 73 lm / W

GL 85 C : 80 lm / W

- Source : LED

- Température de couleur : 3.000 K (blanc chaud)

- Indice de rendu des couleurs : IRC = 82

- Durée de vie moyenne de calcul :

L70B50 à 25 °C : > 60.000 h

– Uniformité des couleurs SDCM : valeur initiale : 3

- Répartition de l'intensité lumineuse :

oui (arrêt, 10 min, 30 min, toute la nuit, toujours)

- Technique de détection : L 845 SC, GL 85 SC :

(5,8 GHz, ≤ 1 mW)

- Zone de détection, angle de détection * : 160°

- Zone de détection, angle d'ouverture * : 160°

- Portée * : de 1 à 5 m

- Temporisation ^* : de 5 s à 60 min

- Réglage du seuil de déclenchement * : de 2 à 2.000 lx

• Indice de protection : IP 44
• Classe de protection : /
• Température ambiante : de - 20 à + 40 °C
• Fréquence Bluetooth: de 2,4 à 2,48 GHz
• Puissance d'émission Bluetooth : 5 dBm,3 mW
• Classe d'efficacité énergétique : ce produit contient une source de classe d'efficacité énergétique « F ».

* Pour C : uniquement en combinaison avec un produit à détection Bluetooth

12. Élimination des défauts

L'appareil n'est pas sous tension.

- Fusible non enclenché ou défectueux.

• Enclencher le fusible.
• Remplacer le fusible défectueux.

- Câble coupé.

- Vérifier le câble à l'aide d'un testeur de tension.

- Court-circuit dans le câble secteur.

• Vérifier le branchement.

- L'interrupteur secteur éventuellement présent en position arrêt.

- Mettre l'interrupteur secteur en position MARCHE.

L'appareil ne s'allume pas (seulement SC).

- Mauvais choix du réglage du seuil de déclenchement.

- Régler à nouveau le seuil de déclenchement.

- Interrupteur secteur en position ARRÊT.

- Mettre l'interrupteur secteur en position MARCHE.

- Fusible non enclenché ou défectueux.

- Enclencher le fusible.

- Remplacer le fusible défectueux.

- Les mouvements rapides ne sont pas identifiés afin de limiter les dysfonctionnements ou la zone de détection réglée est trop petite ou n'est pas correcte.

- Contrôler ou régler la zone de détection.

- Source défectueuse.

- Il n'est pas possible de remplacer la source. Remplacer l'appareil.

L'appareil ne s'éteint pas (seulement SC).

- Mouvement continu dans la zone de détection.

• Contrôler la zone de détection.
• Si besoin est, réduire ou modifier la zone de détection.

L'appareil ne s'éteint pas complètement (seulement SC).

- Balisage sélectionné.

- Régler le balisage sur « 0 min ».

L'appareil s'allume de façon intempestive (seulement SC).

– L'appareil est mal fixé et bouge.

- Monter l'appareil de manière fixe.

- Un mouvement a eu lieu, l'observateur ne l'a cependant pas remarqué (mouvement derrière le mur, mouvement d'un petit objet à proximité immédiate du luminaire, etc.).

- Contrôler la zone de détection.

- Si besoin est, réduire ou modifier la zone de détection.

NL

Inhoud
