KÄYTTÖOHJE GL 85 SC 600 STEINEL

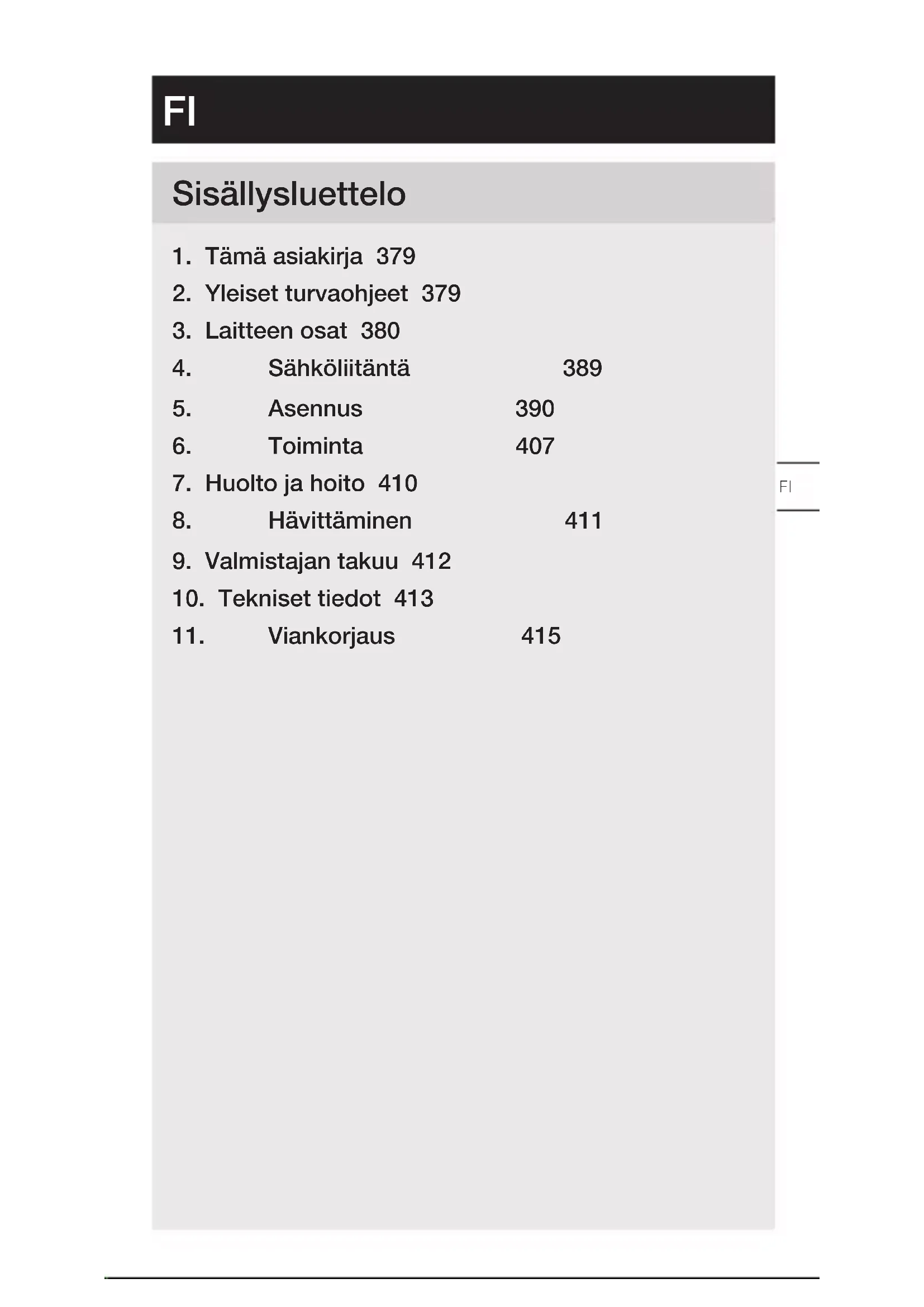

1. Tämä asiakirja 379
2. Yleiset turvaohjeet 379
3. Laitteen osat 380
4. Sähköliitäntä 389
5. Asennus 390
6. Toiminta 407
7. Huolto ja hoito 410
8. Hävittäminen 411
9. Valmistajan takuu 412
10. Tekniset tiedot 413
11. Viankorjaus 415

1. Tämä asiakirja

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
  – Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

Vedestä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää laitteen turvalliseen käsittelyyn liittyviä tärkeitä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
• Säilytä helposti saatavilla.

– Sähkövirta voi johtaa vaarallisiin tilanteisiin. Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

– Vain ammattitaitoinen henkilökunta saa tehdä verkkojännitettä koskevat työt.
- Voimassa olevia asennus- ja liitäntäohjeita on noudatettava.
– Käytä ainoastaan alkuperäisiä varaosia.
– Vain ammattiyritykset saavat tehdä korjauksia.

3. Laitteen osat

Käyttötarkoituksen mukainen käyttö

– Sisä- ja ulkotiloissa käytettävä, seinään asennettava tunnistinvalaisin (L 845 SC).
– Sisä- ja ulkotiloissa käytettävä, seinään asennettava valaisin (L 845 C).
– Sisä- ja ulkotiloissa käytettävä, lattiaan asennettava tunnistinvalaisin (GL 85 SC 600 / 900).
– Sisä- ja ulkotiloissa käytettävä, lattiaan asennettava valaisin (GL 85 C 600 / 900).

Käyttötarkoituksen vastainen käyttö

– Laitteet eivät ole himmennettäviä.

Ei himmennettä- vissä

Huomautus:

WLAN-reitittimeen ja tukiasemiin on säilytettävä toiminta-häiriöiden estämiseksi 3 metrin etäisyys.

Toimintaperiaate (L 845 SC ja GL 85 SC 600 / 900)

– Tunnistinvalaisimet (SC) sisältävät aktiivisen liiketunnistimen.
- Älykäs suurtaajuustunnistin (iHF) lähettää suurtaajuisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun tunnistinvalaisimen reagointialueella liikkuu ihmisiä. Mikroprosessori laukaisee tällöin "Kytke valo" -käskyn.
– Tunnistus tapahtuu varmimmin, kun laite asennetaan sivuttain kulkusuuntaan nähden.
– Tunnistuksen toimintaetäisyys on lyhyempi kuljettaessa suoraan laitetta kohti.
– Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien lävitse.
– Tunnistin analysoi signaalin ja erottaa, onko kyse liikkuvista ihmisistä vai liikkuvista kohteista (esimerkiksi pensaat tai eläimet). Eläimet ja äärimmäisistä lämpötiloista aiheutuvat häiriöt eivät näin aiheuta vikakytkentöjä.

Toimintaperiaate (L 845 C ja GL 85 C 600 / 900)

C-mallit voidaan kytkeä muiden tunnistimien kanssa ryhmäksi Bluetooth-yhteyden kautta, jolloin toiminta-alue laajenee. Ne välittävät havaitut signaalit (läsnäolo ja kirkkaus) Bluetooth-yhteyden kautta eteenpäin. Ohjaus tapahtuu ryhmään yhdistetyssä tunnistimessa toisen liittymän kautta.

Toimituslaajuus L 845 SC, L 845 C

3.1

• 1 (tunnistin)valaisin
• 3 tulppaa
• 3 ruuvia
• 3 välikettä
• 1 käyttöturvallisuustiedote (A)
• 1 Quick start-opas (B)

Tuotteen mitat L 845 SC, L 845 C

3.2

134 mm

87 mm 134 mm

Laitteen yleiskuva L 845 SC, L 845 C

3.3

A C B C D E

FI

A Seinäkiinnitysosa
B Kytkentäliitin
C Tiivistystulppa
D Pistokeliitäntä
E Valokuutio

Toimituslaajuus GL 85 SC, GL 85 C

3.4

• 1 (tunnistin)valaisin
• 1 pidike
• 1 profiili (joko 437 mm tai 737 mm)
• 1 pohjalevy
• 4 tulppaa
• 4 ruuvia
• 3 kiinnitysruuvia
• 4 aluslaattaa
• 4 pientä ruuvia
• 1 käyttöturvallisuustiedote (A)
• 1 Quick start -opas (B)

Tuotteen mitat GL 85 SC, GL 85 C

3.5

136 mm 600 / 900 mm 146 mm

FI

Laitteen yleiskuva GL 85 SC, GL 85 C

3.6

A Pidike
B Kytkentäliitin
C Asennus
D Tiivistystulppa
E Pistokeliitäntä
F Valokuutio
G Profiili
H Pohjalevy

Valovoimakkuuden jakautuminen

3.7

FI

4. Sähköliitäntä

Kytkentäkaavio

4.1

I O

Verkkojohtona käytetään 2-3-johtimista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä / keltainen)

Suojamaajohdin (PE):

- Liitä suojamaajohdin erikseen merkittyyn maadoitusliittimeen.

Laite voidaan liittää sähköisesti myös verkkokytkimen perään, kun on varmaa, että verkkokytkin on aina kytkettynä päälle.

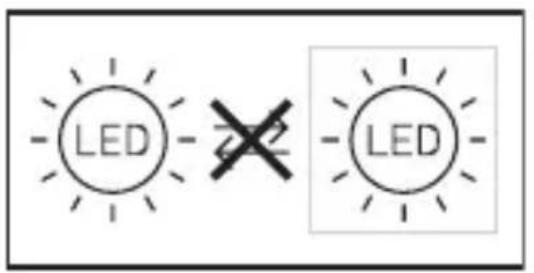

Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

LED LED

5. Asennus

Sähkövirran aiheuttama vaara!

Sähköä johtavien osien koskettaminen voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Katkaise virta.
• Tarkista jännitteettömyys jännitteenkoettimella.
  • Varmista, että virta ei palaudu.

Aineellisten vahinkojen vaara!

Liitäntäjohtojen vaihtuminen keskenään voi johtaa oikosulkuun.

• Tunnista liitäntäjohdot.
• Yhdistä liitäntäjohdot oikein.

Asennuksen valmistelu

- Tarkista, että missään komponentissa ei ole vaurioita. Älä ota tuotetta käyttöön, jos siinä on vaurioita.

- Valitse sopiva asennuspaikka.

-Huomioi toimintaetäisyys.

-Huomioi toiminta-alue.

–Tärinätön paikka.

-Toiminta-alueella ei ole esteitä.

–Ei räjähdysvaarallisille alueille.

–Ei herkästi syttyville pinnoille.

-Ei mahdollisuutta katsoa valonlähteeseen lyhyeltä etäisyydeltä (< 30 cm).

–Etäisyys muihin valaisimiin vähintään 5 m.

Toimintaetäisyys L 845 SC

5.1

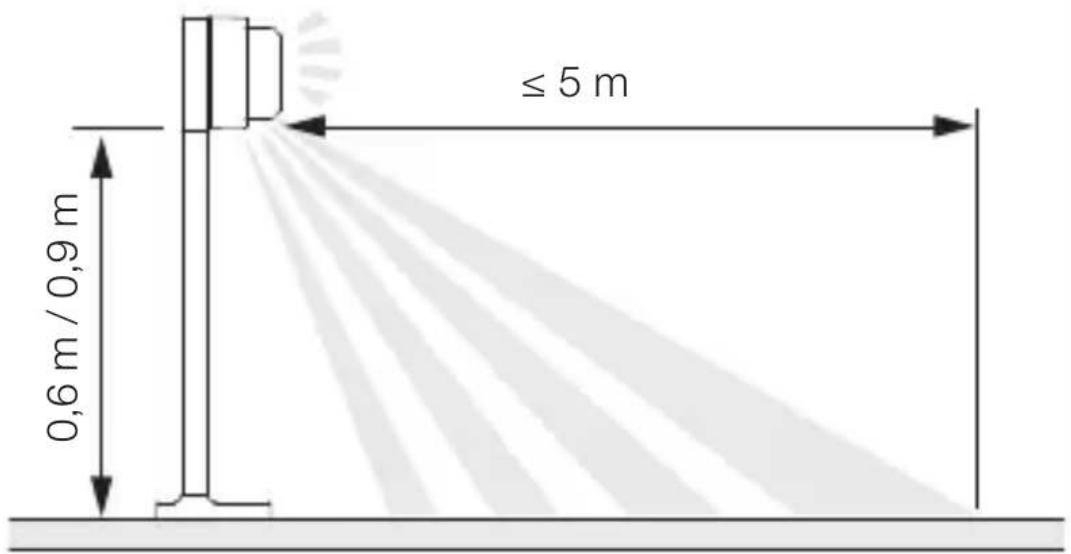

Toimintaetäisyys GL 85 SC

5.2

≤ 5 m 0,6 m / 0,9 m

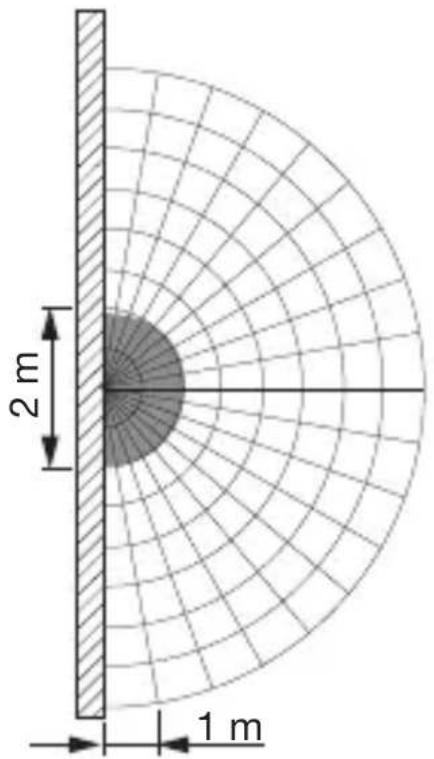

Liikkeen tunnistus SC

5.3

2 m 1 m

10 m 5 m

Valaisimien etäisyys SC

5.4

A 5 m

B 5 m

C 5 m

Virhekytkennät ovat mahdollisia, jos valaisimet asennetaan liian lähelle toisiaan. Lähetetyt suurtaajuussignaalit voivat aiheuttaa keskinäisiä häiriöitä.

Seuraavat toimenpiteet auttavat välttämään tämän ongelman:

• Asenna valaisimet vähintään 5 metrin etäisyydelle toisistaan.
• Yhdistä valaisimet Steinel Connect App -sovelluksen kautta ja kytke tunnistin kohdistetusti pois päältä yksittäisissä valaisimissa Sensor-Off-toiminnon avulla (B + C). Yhdistämisen ansiosta liikkeen yhteydessä kytkeytyvät myös valaisimet, joiden tunnistin on otettu käytöstä.

Asennuksen vaiheet L 845 SC, L 845 C

5.5

I O

1. 2.

• Tarkista, että virransyöttö on katkaistu.
• Irrota kiinnitysruuvit.
• Irrota valokuutio runko-osasta.

5.6

- Poraa reiät (∅ 6 mm) ja aseta tulpat.

5.8

• Lävistä tiivistystulppa verkkojohtoa varten.
• Kiinnitä runko-osa johdon uppoasennuksessa ilman välikkeitä.

5.9

• Lävistä tiivistystulppa verkkojohtoa varten.
• Kiinnitä runko-osa johdon pinta-asennuksessa välikkeillä.

5.10

- Liitä verkkojohto kytkentäkaavion mukaisesti.

→"4. Sähköliitäntä"

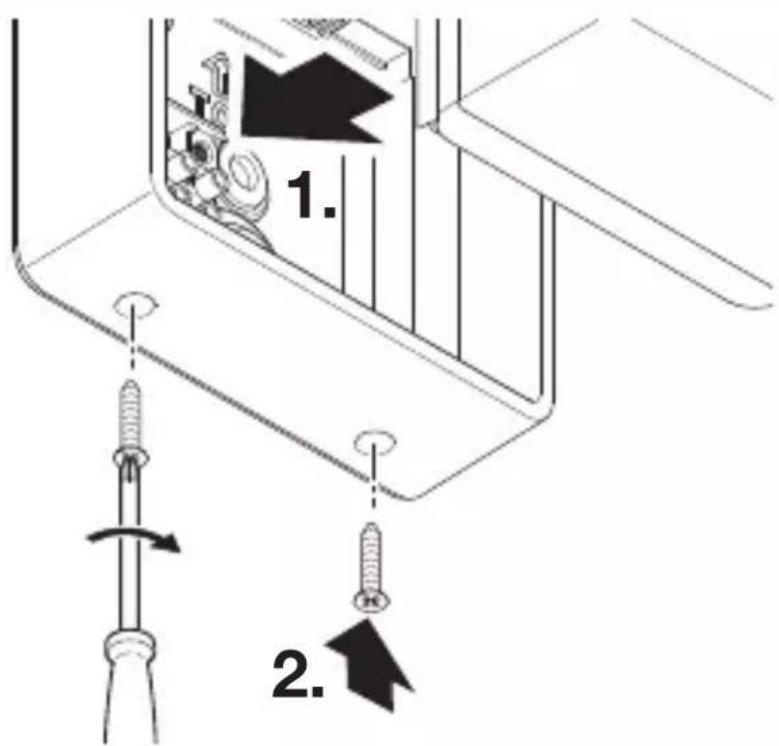

5.11

1. 2.

• Aseta valokuutio runko-osaan.
• Kierrä kiinnitysruuvit kiinni.

5.12

I O

• Kytke virransyöttö päälle.
• Tee asetukset sovelluksen avulla (vain SC).
  →"6. Toiminta"

Asennuksen vaiheet GL 85 SC, GL 85 C

5.13

I O

1. 2.

• Tarkista, että virransyöttö on katkaistu.
• Irrota kiinnitysruuvit.
• Irrota valokuutio kotelosta.

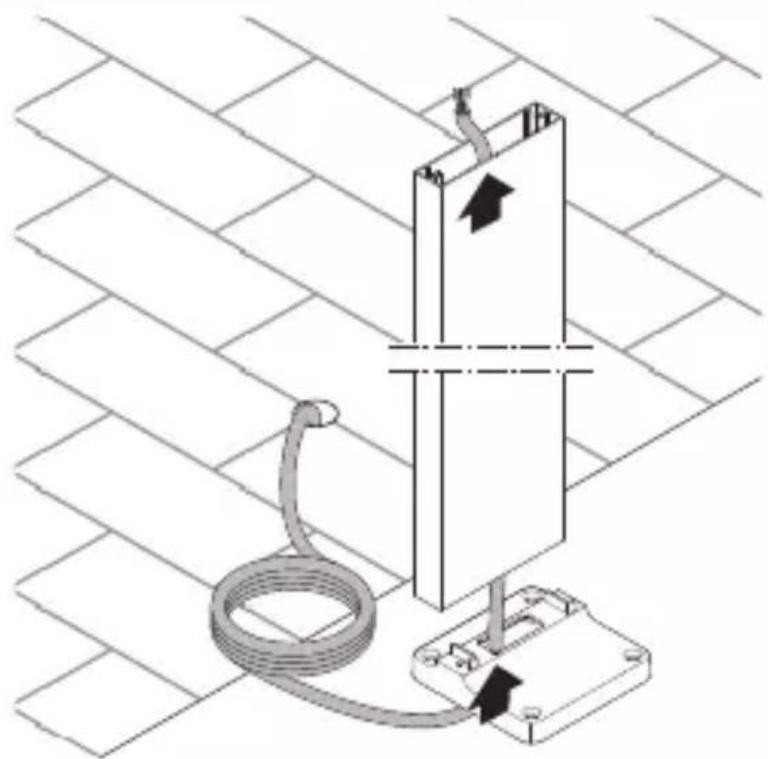

5.14

- Vedä kaapeli pohjalevyn ja profiilin läpi.

5.15

FI

- Ruuvaa pohjalevy ja profiili yhteen.

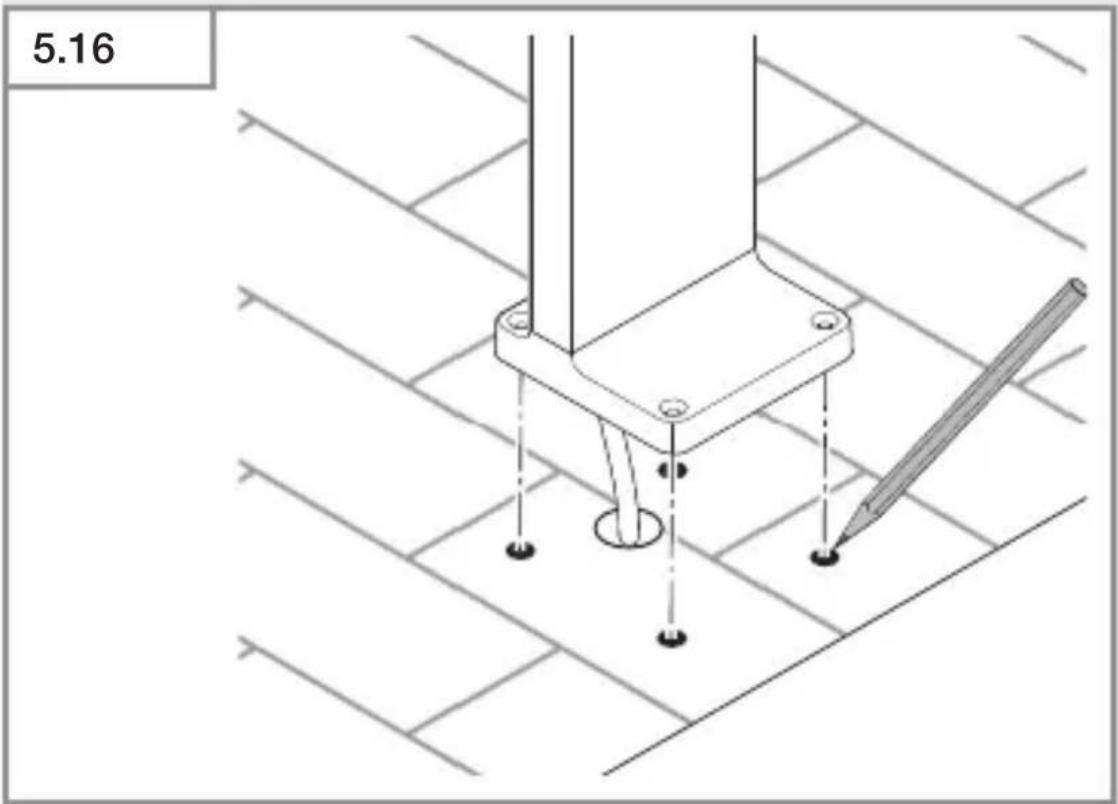

5.16

- Merkitse reiät.

5.17

- Poraa reiät ja aseta tulpat.

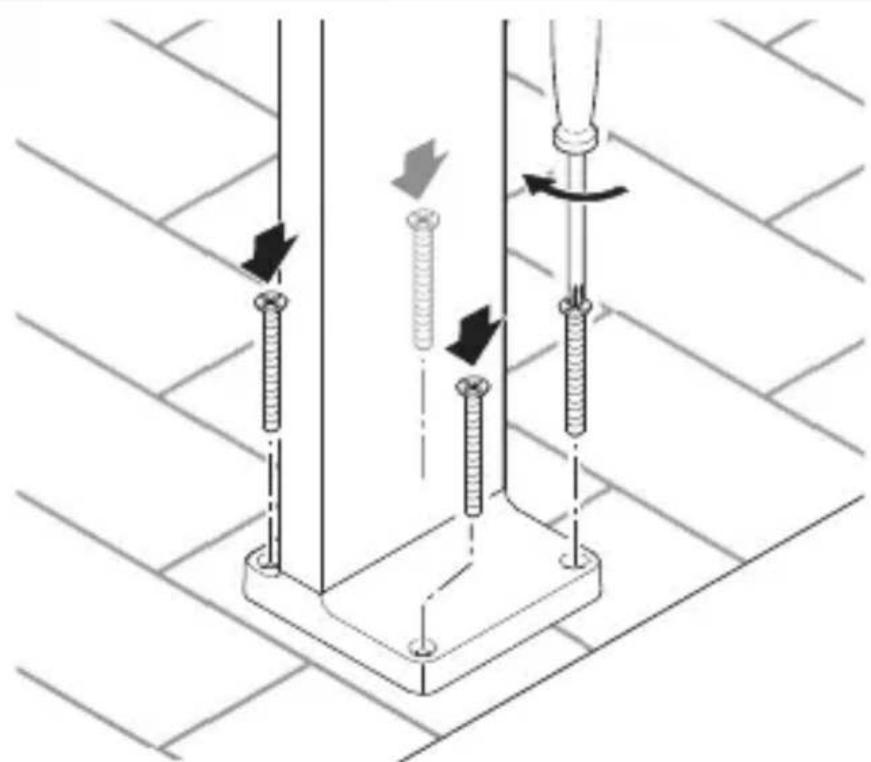

5.18

- Kiinnitä pohjalevy lattiaan.

Huom:

Älä asenna tuotetta maanpinnan alapuolelle, koska muuten korroosio tai hapettuminen voivat aiheuttaa siihen vaurioita.

5.19

• Ohjaa kaapeli pidikkeen läpi.
• Aseta pidike profiiliin.
• Kiinnitä ruuvit aluslaattojen kanssa.

5.20

• Ohjaa kaapeli kotelon läpi.
- Ruuvaa kotelo pidikkeeseen.

5.21

- Liitä verkkojohto kytkentäkaavion mukaisesti. →"4. Sähköliitäntä"

5.22

1. 2.

• Aseta valokuutio koteloon.
- Kierrä kiinnitysruuvit kiinni.

5.23

I O

• Kytke virransyöttö päälle.
• Tee asetukset sovelluksen avulla (vain SC).
  →"6. Toiminta"

6. Toiminta

Toiminnot ovat säädettävissä SC-malleille.

C-malleissa toiminnot koskevat vain tuotetta, joka on yhdistetty Bluetooth-tunnistintuotteeseen.

Toimintojen säätö tapahtuu Steinel Connect Appsovelluksen avulla.

Steinel Connect App -sovellus

Steinel Connect App -sovellus on ladattava AppStore-myymälästä älypuhelimen tai tablettitietokoneen avulla tehtävää valaisimen konfigurointia varten. Tarvitset Bluetooth-kelpoisen älypuhelimen tai tabletin.

Android iOS

Steinel Connect App -sovelluksen avulla säädettävät toiminnot ovat seuraavat:

• Kytkentäajan asetus
  – Toiminta-alueen rajaus
  – Hämäryystason asetus
• Perusvalaistus
  – Päävalaistuksen / perusvalaistuksen tehokkuuden asetusmahdollisuus
  – Laajennettu toimintaetäisyyden rajaus
• Kytkeminen ryhmään
  – Hämäryystason asetus Teach-In-toiminnon avulla

Tehdasasetukset

– Hämäryystason asetus: päiväkäyttö 1.000 luksia
- Kytkentäajan asetus: 2 sekuntia
– Toiminta-alueen rajaus: 5 metriä

Hämäryystason asetus

Kytkeytymiskynnys (hämäryystaso) voidaan asettaa portaattomasti n. 2 luksin –2.000 luksin välille.

-*= päiväkäyttö (valoisuudesta riippumatta)
- Ⓐ = hämäräkäyttö (n. 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säädin on käännettävä päiväkäytön asentoon.

Kytkentäajan asetus

Kytkentäajan asetus voidaan asettaa portaattomasti noin 5 sekunnin ja enintään 60 minuutin välille. Jokainen havaittu liike kytkee valon uudelleen.

Huomautus: LED-valaisimen sammuttua kestää aina noin yhden sekunnin, kunnes tunnistin reagoi jälleen liikkee-seen toiminta-alueella. Sen jälkeen LED-valaisin voi jälleen kytkeä valon liikkeen yhteydessä.

Toiminta-alueen säätämisen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.

Toimintaetäisyyden rajaus (herkkyys)

Toimintaetäisyydellä tarkoitetaan lattialle muodostuvan ympyrän halkaisijaa, kun valaisin asennetaan 2 m:n korkeudelle.

• Säädin maks.asennossa = suurin mahdollinen toiminta-etäisyys (5 m)
• Säädin min.asennossa = pienin mahdollinen toiminta-etäisyys (1 m)

Perusvalaistus

Perisvalaistus mahdollistaa valaistuksen noin 10 %:n valoteholla. Vasta toiminta-alueella tapahtuva liike kytkee valon asetetetuksi kytkentäajaksi (katso kytkentäviive) maksimaaliselle teholle (100 %). Sen jälkeen valaisin kytkee takaisin aktivoituun perusvalaistukseen.

Perusvalaistus on PÄÄLLÄ, kun valoisuusarvon asetus alittuu. Kun päiväkäyttö on aktivoituna, perusvalaistus on aina PÄÄLLÄ.

0 min = valon pehmeä kytkeytyminen / ei perusvalais- tusta, kytkeytyminen asetetusta hämäryysta- sosta alkaen

10 min = valon pehmeä kytkeytyminen + perusvalaistus 10 minuuttia

30 min = valon pehmeä kytkeytyminen + perusvalaistus 30 minuuttia

= valon pehmeä kytkeytyminen + perusvalaistus koko pimeän ajan

Mitä valon pehmeä kytkeytyminen tarkoittaa?

Tunnistinvalaisin on varustettu valon pehmeän kytkeytymisen toiminnolla. Tämä tarkoittaa, että valo ei kytkeydy heti maksimiteholla, vaan kirkkaus säädetään lyhyen ajan sisällä hitaasti 100 %:n tehoon. Valo myös sammuu hitaasti.

7. Huolto ja hoito

Laite on huoltovapaa.

Sähkövirran aiheuttama vaara!

Veden pääseminen kosketuksiin sähköä johtavien osien kanssa voi johtaa sähköiskuun, palovammoihin tai kuolemaan.

• Puhdista laite vain kuivana.

Aineellisten vahinkojen vaara!

Väärien puhdistusaineiden käyttö voi vioittaa laitetta.

- Puhdista laite vain hieman kostutetulla liinalla ilman puhdistusaineita.

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

230V LED

8. Hävittäminen

Sähkölaitteet, paristot, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita ja paristoja talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaro-mua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

9. Vaatimustenmukaisuusvakuutus

STEINEL GmbH vakuuttaa, että radiolaitetyyppi L 845 SC, L 845 C, GL 85 SC 600 / 900, GL 85 C 600 / 900 on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavana seuraavassa internetosoitteessa: www. steinel.de

10. Valmistajan takuu

Valmistajan takuu STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Saksa

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteettomia ominaisuuksia ja asianmukaista toimin-taa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuu-tapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie

11. Tekniset tiedot

- Mitat (K × L × S): L 845: 134 × 134 × 87 mm

GL 85 600: 600 × 136 × 146 mm

GL 85 900: 900 × 136 × 146 mm

- Verkkojännite: 220 – 240 V, 50/60 Hz

– Ottoteho ( P_on ): 9,00 W

– Ottoteho, iHF-tunnistin: L 845 SC: 0,67 W

GL 85 SC: 0,67 W

- Standby (P_net) : 0,45 W

- Valoteho: L 845 SC: 655 lm

L 845 C: 719 lm

GL 85 SC: 655 lm

GL 85 C: 719 lm

– Hyötysuhde: L 845 SC: 73 lm / W

L 845 C: 80 lm / W

GL 85 SC: 73 lm / W

GL 85 C: 80 lm / W

– Lamppu: LED

– Värilämpötila: 3.000 K (lämmin valkoinen)

– Värintoistoindeksi: R_a=82

– Keskimääräinen mitoituselinikä:

L70B50, 25 °C: > 60.000 h

– Värin konsistenssi SDCM: alkuarvo: 3

– Valovoimakkuuden jakautuminen:

– Perusvalaistus ^* : kyllä (pois, 10 min, 30 min, koko pimeä aika, aina)

- Tunnistintekniikka: L 845 SC, GL 85 SC: (5,8 GHz, ≤ 1 mW)

- Toiminta-alue, toimintakulma * : 160°

– Toiminta-alue, avauskulma * : 160°

- Toimintaetäisyys*: 1–5 m

- Kytkentäajan asetus*: 5 s–60 min

– Hämäryystason asetus *: 2–2.000 luksia
– Kotelointiluokka: IP 44
– Suojausluokka: /
– Ympäristölämpötila: -20 ... +40 °C
- Bluetooth-taajuus: 2,4–2,48 GHz
- Bluetooth-lähetysteho: 5 dBm, 3 mW
– Energiatehokkuusluokka:
Tuote sisältää valonlähteen, jonka energiatehokkuusluokka on “F“

* C: Vain yhdessä Bluetooth-tunnistintuotteen kanssa.

12. Viankorjaus

Laitteessa ei ole jännitettä.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

• Kytke sulake päälle.
  • Vaihda viallinen sulake.

- Katkos johdossa.

- Tarkasta johto jännitteenkoettimella.

– Oikosulku verkkojohdossa.

• Tarkasta liitännät.

- Valo sammutettu mahdollisesti verkkokytkimellä.

- Kytke verkkokytkin päälle.

Laite ei kytkeydy päälle (vain SC).

– Väärä hämäryystason asetus.

- Säädä hämäryystaso uudelleen.

- Verkkokytkin pois päältä.

- Säädä verkkokytkin.

– Sulaketta ei ole kytketty päälle tai se on viallinen.

- Kytke sulake päälle.

• Vaihda viallinen sulake.

– Nopeat liikkeet ohitetaan häiriöiden minimoimiseksi tai toiminta-alue on asetettu liian pieneksi tai väärin.

- Tarkista ja säädä toiminta-alue.

- Valonlähde viallinen.

- Valonlähdettä ei voi vaihtaa. Vaihda laite kokonaan uuteen.

Laite ei kytkeydy pois päältä (vain SC).

– Jatkuvaa liikettä toiminta-alueella.

• Tarkista toiminta-alue.
• Rajaa tai muuta toiminta-aluetta tarvittaessa.

Laite ei kytkeydy kokonaan pois päältä (vain SC).

– Perusvalaistus valittu.

- Aseta perusvalaistukseksi "0 min".

Laite kytkeytyy ei-toivotusti päälle (vain SC).

– Laitetta ei ole asennettu liikkumattomasti.
- Asenna laite liikkumattomalle alustalle.
– Liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä (liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyydessä jne.)
- Tarkista alue.
- Rajaa tai muuta toiminta-aluetta tarvittaessa.

NO

Innhold

3.000 K (šilta balta)
