Тип продукта	Светильник с датчиком для установки на пол, внутри и снаружи
Размеры (В × Ш × Г)	600 × 136 × 146 мм
Питание	220–240 В, 50/60 Гц
Потребляемая мощность (вкл.)	9,00 Вт
Световой поток	655 лм
Цветовая температура	3000 К (теплый белый)
Индекс цветопередачи (CRI)	82
Степень защиты	IP44
Технология обнаружения	Микроволновая (5,8 ГГц, ≤ 1 мВт)
Дальность обнаружения	1–5 м (регулируемая)
Угол обнаружения	160°
Задержка выключения	5 с–60 мин (регулируемая)
Порог срабатывания	2–2000 лк (регулируемый)
Функции	Задержка, регулировка дальности, порог, маркировка, плавное включение, объединение в сеть через Bluetooth с помощью приложения Smart Remote
Тип источника света	Светодиодный, незаменяемый
Средний срок службы	> 60 000 ч (L70B50 при 25 °C)
Класс энергоэффективности	F
Гарантия производителя	5 лет
Уход	Протирать сухой или слегка влажной тканью без моющих средств
Ремонтопригодность	Светодиодный источник не подлежит замене; при неисправности замените устройство

Часто задаваемые вопросы - GL 85 SC 600 STEINEL

Как установить светильник GL 85 SC 600?

Для установки необходимо отключить питание. Закрепите базовую пластину на полу, проложите кабель, подключите провода (L, N, PE) согласно схеме, затем установите корпус и световой куб. Используйте приложение Smart Remote для настройки.

Какова максимальная дальность обнаружения?

Дальность регулируется от 1 до 5 метров. Она зависит от высоты установки (рекомендуется 2 м) и чувствительности, задаваемой через приложение.

Как настроить порог срабатывания день/ночь?

Через приложение Smart Remote установите порог от 2 до 2000 лк. Для дневного режима (независимо от освещенности) поверните регулятор на символ солнца (макс).

Что делать, если светильник не включается?

Проверьте предохранитель, сетевой выключатель и подключение. Убедитесь, что порог срабатывания настроен правильно. Если проблема не устраняется, возможно, неисправен светодиодный источник; устройство необходимо заменить.

Можно ли использовать диммер с этим светильником?

Нет, светильник не диммируется. Использование диммера может повредить устройство.

Как чистить светильник?

Используйте слегка влажную ткань без моющих средств. Никогда не используйте абразивные средства или мойки высокого давления. Всегда протирайте сухой тканью, чтобы избежать поражения электрическим током.

Работает ли обнаружение через стекло?

Да, микроволновый датчик может обнаруживать движение через двери, стекла и тонкие стены. Рекомендуется минимальное расстояние 3 м от маршрутизаторов WiFi.

Как сбросить заводские настройки?

Заводские настройки: порог 1000 лк, задержка 2 секунды, дальность 5 м. Для сброса используйте приложение Smart Remote или выполните сброс через интерфейс Bluetooth.

Можно ли подключить светильник к другим устройствам?

Да, через Bluetooth можно объединить в сеть несколько светильников GL 85 SC или GL 85 C (с датчиком) для расширения зоны обнаружения. Используйте приложение для настройки.

Какая гарантия на этот продукт?

Steinel предоставляет гарантию производителя 5 лет с даты покупки, покрывающую дефекты материалов и изготовления. Сохраняйте чек.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GL 85 SC 600 STEINEL

Предупреждение за опасности!

Предупреждение за опасности от ел. ток!

Предупреждение за опасности от вода!

• 1 (Сензорна) лампа
• 3 Дюбела
• 3 Винта
• 3 подложки
• 1 Данни за безопасност (A)
• 1 Quick-Start-Guide (B)

Размери на продукта L 845 SC, L 845 C

3.2

Преглед на уреда L 845 SC, L 845 C

3.3

• 1 (Сензорна) лампа
  -1 Стойка

- 1 Профил (алтернатива 437 мм или 737 мм)

Подготовка за монтаж

Необходим е смартфон или таблет с Bluetooth.

Android iOS

Функция основно осветление

10. Гаранция от производителя

Гаранция от производителя STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Германия

– Размери (В × Ш× Д): L 845: 134 × 134 × 87 мм

GL 85 600: 600 × 136 × 146 MM

GL 85 900: 900 × 136 × 146 mm

- Напрежение: 220 - 240 V, 50/60 Hz

- Индекс на цветовото отражение: R_a=82

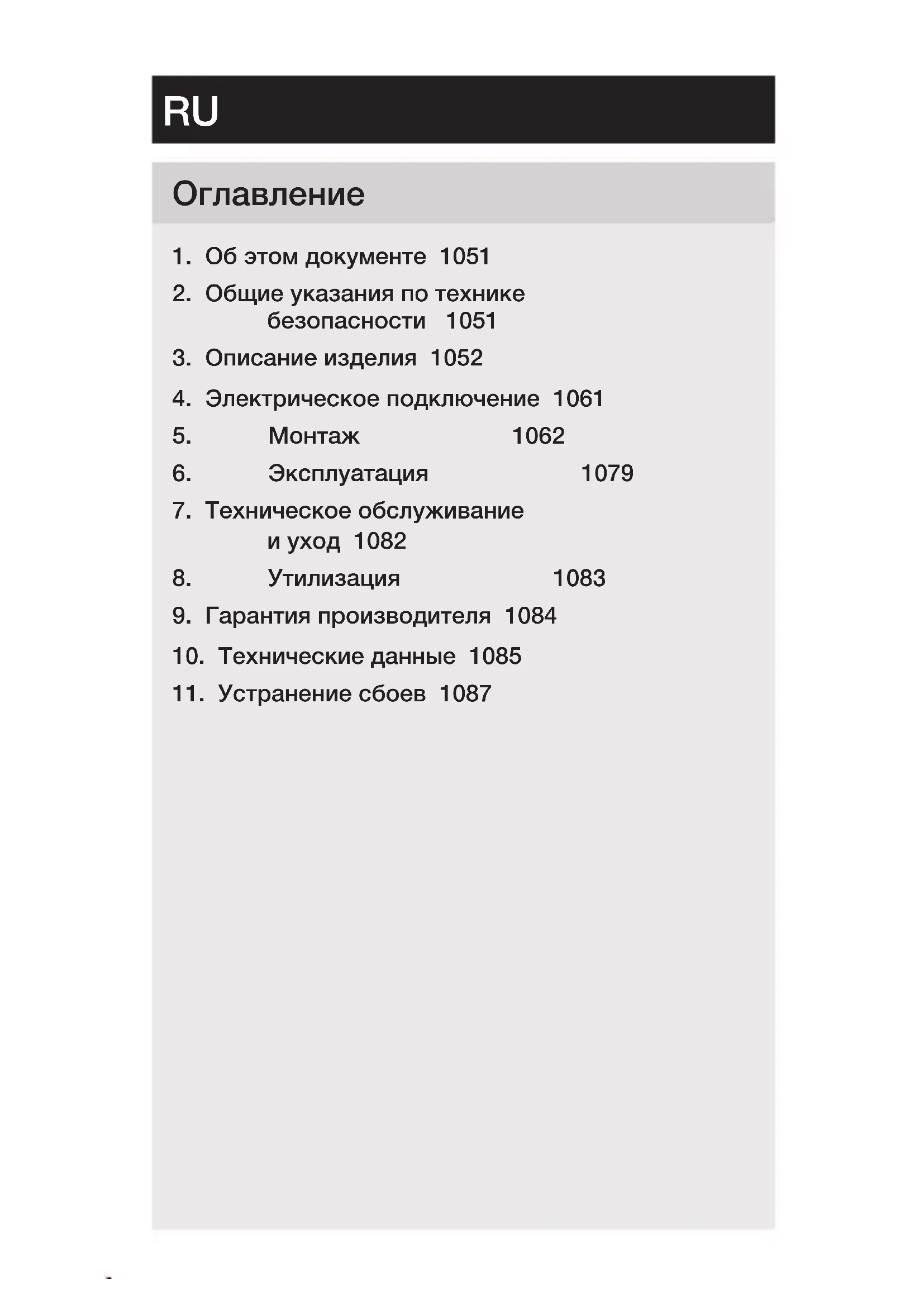

1. Об этом документе 1051
2. Общие указания по технике безопасности 1051
3. Описание изделия 1052
4. Электрическое подключение 1061
5. Монтаж 1062
6. Эксплуатация 1079
7. Техническое обслуживание и уход 1082
8. Утилизация 1083
9. Гарантия производителя 1084
10. Технические данные 1085
11. Устранение сбоев 1087

1. Об этом документе

• Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия.
• Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

Предупреждение об опасностях!

Предупреждение об опасностях из-за удара электрическим током!

Предупреждение об опасностях из-за воды!

2. Общие указания по технике безопасности

Опасность при несоблюдении инструкции по эксплуатации!

Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.
• Соблюдать указания по технике безопасности.
  • Хранить в доступном месте.

- Обращение с электрическим током может приводить к опасным ситуациям. Прикосновение к т окопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Выполнение работ с сетевым подключением поручать только квалифицированному специализированному персоналу.
• Соблюдать национальные указания по установке и условия подключения (D: VDE 0100, A: ÖVE-ÖNORM E8001-1, SEV 1000).
  – Использовать только оригинальные запасные части.
• Ремонт разрешается выполнять только специализированным предприятиям.

3. Описание изделия

Применение по назначению

– Сенсорный светильник для настенного монтажа на улицах и в помещениях (L 845 SC).
- Светильник для настенного монтажа на улицах и в помещениях (L 845 C).
- Сенсорный светильник для напольного монтажа на улицах и в помещениях (GL 85 SC 600 / 900).
- Светильник для напольного монтажа на улицах и в помещениях (GL 85 C 600 / 900).

Применение не по назначению

– Яркость изделий не регулируется.

Яркость не регулируется

Указание:

Для исключения неправильных срабатываний необходимо соблюдать расстояние не менее 3 м до маршрутизатора WLAN и точек доступа.

Принцип работы (L 845 SC и GL 85 SC 600 / 900)

• Сенсорные светильники (SC) являются активными датчиками движения.
• Встроенный ВЧ-сенсор (iHF) посылает высокочастотные электромагнитные волны (5,8 ГГц) и получает их эхо. При движении людей в зоне обнаружения светильника сенсорный светильник воспринимает изменения эхо. Микропроцессор дает команду переключения "Включить свет".
• Самая надежная регистрация движения обеспечивается монтажом изделия сбоку относительно направления движения.
• Радиус действия регистрации движений ограничен, если Вы подходите непосредственно к изделию.
• Возможно обнаружение через двери, оконные стекла или стены.
• Сенсор различает движущихся людей и движущиеся объекты, такие как кусты или мелкие животные. Таким образом исключаются ошибочные включения из-за мелких животных и сбоев по причине экстремальных температур.

Принцип работы (L 845 C и GL 85 C 600 / 900)

Варианты С могут быть объединены в сеть с другими сенсорами по Bluetooth для реализации расширения зоны охвата. Они передают обнаруженные сигналы (присутствие и яркость) по Bluetooth. Управление происходит в объединенном в сеть сенсоре с другим интерфейсом.

Объем поставки L 845 SC, L 845 C

3.1

• 1 (сенсорный) светильник
• 3 дюбеля
  -3винта
• 3 проставки
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)

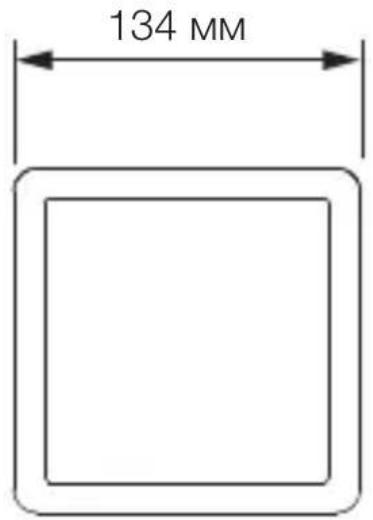

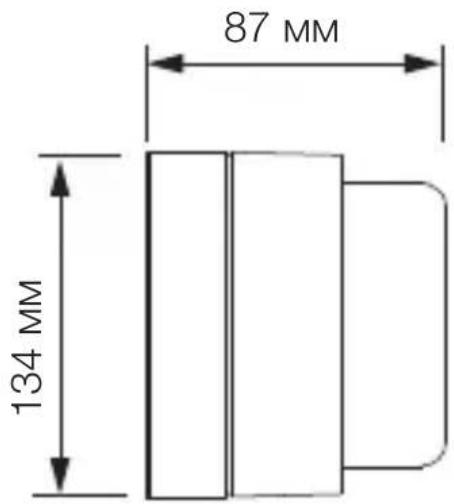

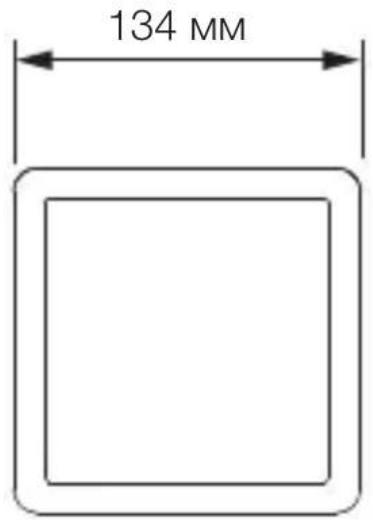

Размеры изделия L 845 SC, L 845 C

3.2

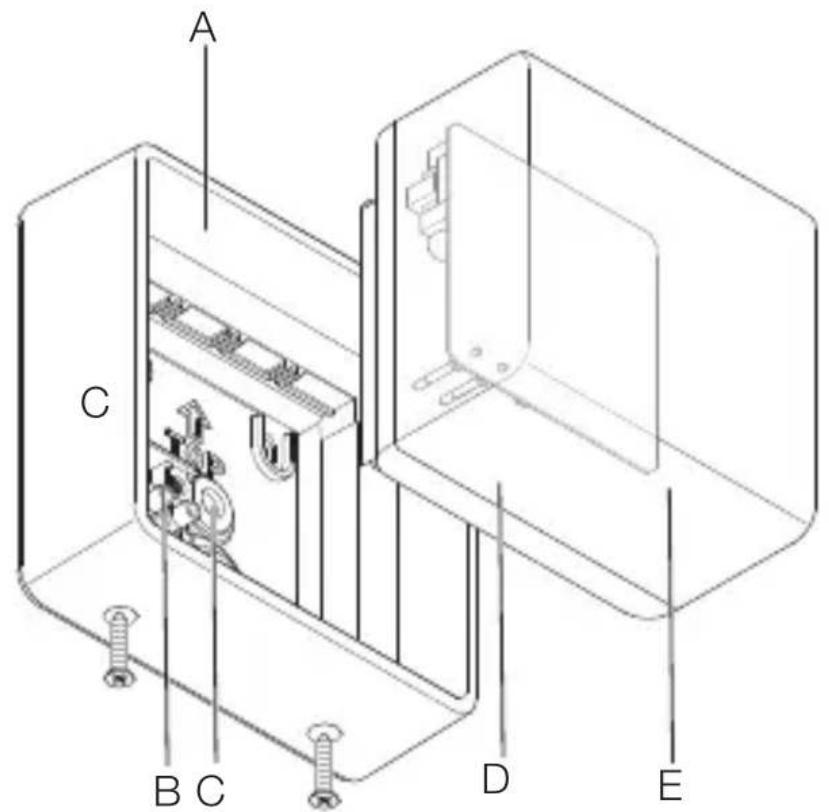

3.3

A Кронштейн
В Клемма подключения
С Уплотнитель
D Штекерное соединение
E Светящиеся кубы

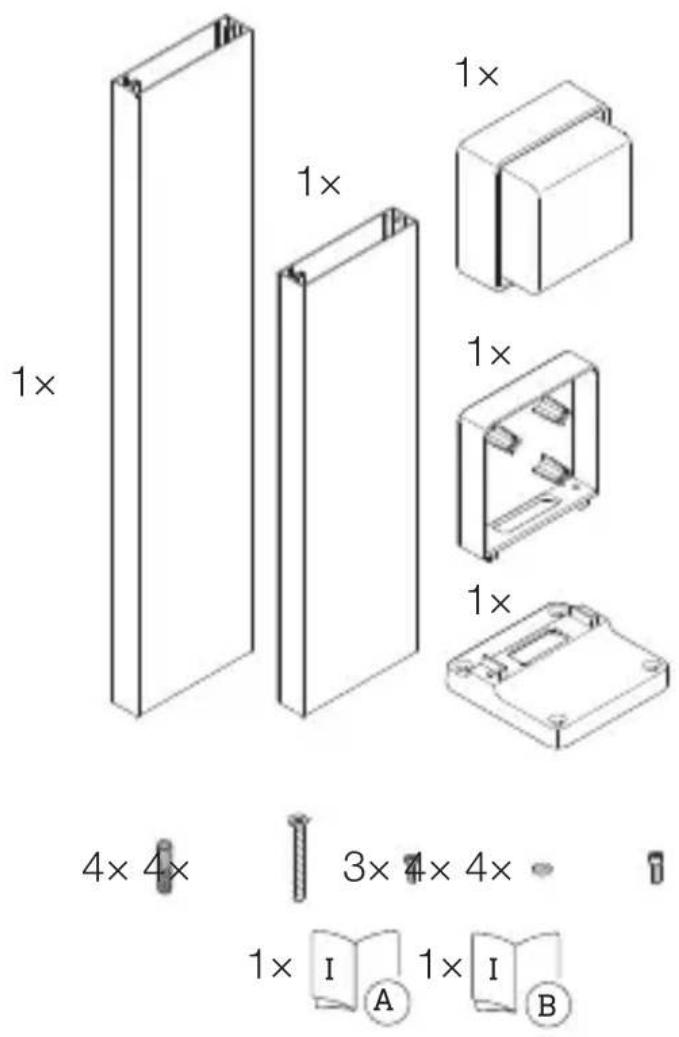

3.4

• 1 (сенсорный) светильник
• 1 крепление
• 1 профиль (альтерн. 437 мм или 737 мм)
  -1плита основания
• 4 дюбеля
• 4 винта
• 3 соединительных винта
  -4 подкладных шайбы
  -4небольшихвинта
• 1 сертификат безопасности (A)
• 1 инструкция по быстрому запуску (В)
