KORISNIČKI PRIRUČNIK HM Stick STEINEL

– Zaštićeno autorskim pravima. Pretisak, čak i djelomičan, dopušten je samo uz naše odobrenje.

– Zadržavamo pravo na izmjene koje služe tehničkom napretku.

Upozorenje na opasnosti!

Upozorenje na opasnosti od utjecaja okoliša!

Upozorenje na otrovne plinove i opasnost od paljenja!

Upozorenje na opasnosti od el. struje!

2. Opće sigurnosne napomene

• Pažljivo pročitajte upute.
• Pridržavajte se sigurnosnih napomena.
• Čuvajte upute na pristupačnom mjestu.

Pri korištenju električnih alata morate se pridržavati sljedećih osnovnih sigurnosnih mjera radi zaštite od električnog udara, opasnosti od ozljeda i požara.

Ako se uređajem ne rukuje pažljivo, može doći do požara ili ozljeda ljudi. Prije uporabe provjerite ima li na uređaju oštećenja (kabel za napajanje, kućište itd.) i nemojte ga koristiti ako je oštećen. Nemojte koristiti uređaj bez nadzora. Djecu treba nadzirati kako bi se osiguralo da se ne igraju s uređajem.

Prvo puštanje u rad

Prilikom prve uporabe može izaći malo dima. Dim uzrokuju vezivna sredstva koja se toplinom oslobađaju iz izolacijskog filma grijača prilikom prve uporabe. Kako bi se osiguralo brzo izlaženje dima, uređaj treba postaviti na stalnu površinu. Radno okruženje mora biti dobro prozračeno kada se koristi prvi put. Emisija dima nije štetna!

Upozorenje na opasnosti od utjecaja okoliša!

• Ne izlažite električne alate kiši. Nemojte koristiti električne alate kada su vlažni ili u vlažnom ili mokrom okruženju.
• Budite oprezni kada koristite uređaje u blizini zapaljivih materijala.
• Nemojte dugo pokazivati na isto mjesto.
• Nemojte koristiti u prisutnosti eksplozivne atmosfere.
• Toplina se može odvesti do zapaljivih materijala koji su skriveni.

Upozorenje na opasnosti od el. struje!

- Izbjegavajte fizički kontakt s uzemljenim dijelovima, na primjer cijevima, radijatorima, štednjacima, hladnjacima.

• Neiskorišteni alat mora se čuvati u suhoj, zaključanoj prostoriji i izvan dohvata djece.
• Ovaj uređaj mogu koristiti djeca od 8 godina i starija, kao i osobe sa smanjenim tjelesnim, osjetilnim ili mentalnim sposobnostima ili nedostatkom iskustva i znanja, ako su pod nadzorom ili su upućeni u sigurno korištenje uređaja i razumjeti nastale opasnosti.
• Djeca se ne smiju igrati s uređajem.
• Čišćenje i korisničko održavanje ne smiju obavljati djeca bez nadzora.

Uvjeti zaštite na radu i osobna zaštitna oprema

Pazite na padajuće uređaje ili predmete! Pazite da ljudi ne budu pogođeni opremom ili predmetima koji padaju.

• Nosite osobnu zaštitnu opremu.
• Ovisno o primjeni, koristiti zaštitne rukavice, zaštitu za oči i/ili zaštitu za disanje.

Upozorenje na otrovne plinove i opasnost od paljenja!

• Radi vlastite sigurnosti koristite samo pribor i dodatne uređaje koji su navedeni u uputama za uporabu ili koje preporučuje ili navodi proizvođač alata.
• Korištenje alata ili pribora koji nije preporučen u uputama za uporabu ili katalogu može predstavljati opasnost od osobnih ozljeda.

Popravke isključivo od strane električara

• Ovaj električni alat u skladu je s relevantnim sigurnosnim propisima.
• Popravke smije izvoditi samo kvalificirani električar, jer u protivnom može doći do nezgoda za operatera.

3. Opis uređaja

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Ispušna cijev od oplemenjenog čelika
2 Ulaz zraka
3 Klizna sklopka za UKLJUČIVANJE / ISKLJUČIVANJE
4 Ušica za vješanje uređaja
5 Gumeni kabel
6 LED svjetiljka za osvjetljavanje radnog područja
7 Postolje

Pribor

3.2

A

A Redukcijska sapnica 7 mm
B Redukcijska sapnica sa zaštitnim reflektorom
C Reflektorska sapnica 40 mm
D Reflektorska sapnica 10 mm

4. Namjena

Elektroalat STEINEL HM Stick namijenjen je za preoblikovanje plastike, zagrijavanje steznih crijeva. Također je prikladan za lemljenje i odlemljivanje, odvajanje lijepljenih spojeva. Uređaj nije namijenjen da se koristi kao upaljač krutih goriva, kao sušilo za kosu ili da se koristi u vozilima.

5. Montaža

Uređaj se uključuje i isključuje pomoću klizne sklopke 3 Razmak od obrađivanog objekta ovisi o materijalu i željenoj vrsti obrade. Prvo uvijek napravite test temperature! Pomoću sapnica koje se nataknu na puhalo (vidi stranicu s priborom u dodatku) vrući zrak može se točno usmjeriti na točku ili površinu.

Oprez kod zamjene vrućih sapnica! Ako puhalo vrućeg zraka koristite kao stojeći uređaj, pripazite na stabilan položaj bez klizanja i na čistu podlogu.

Mogućnost vješanja

LED svjetiljka 6 je u funkciji kad je uređaj uključen. Osim za osvjetljavanje radnog područja služi i kao kontrolna svjetiljka za „uređaj uključen“.

6. Primjene

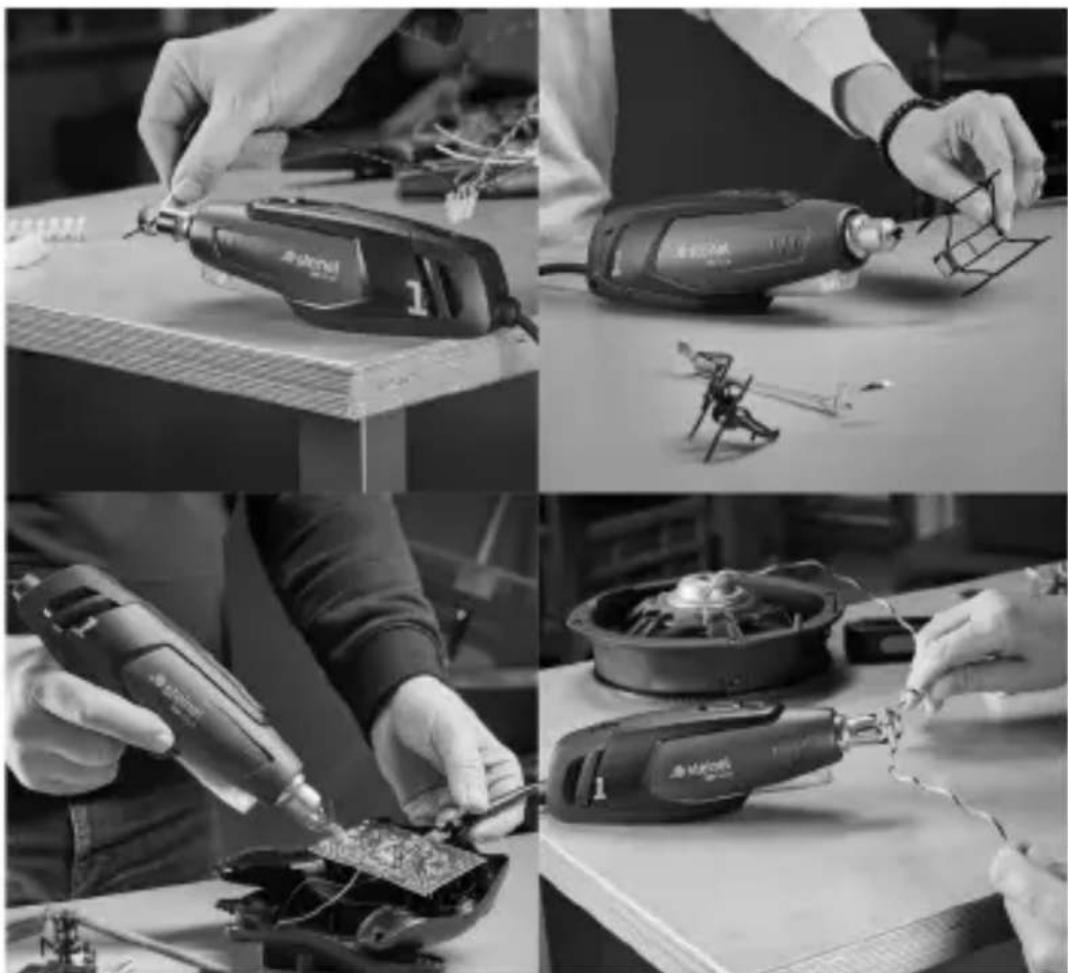

Puhalo vrućeg zraka savršeno je za obrađivanje manjih sastavnih dijelova i steznih crijeva. To naročito znaju cijeniti modelari i elektroničari.

6.1

- obrada plastičnih dijelova, npr. u modelarstvu

Lemljenje / odlemljivanje

– lemljenje SMD sastavnih dijelova
– popravci i dorade na elektroničkim SMD sklopovima

Sušenje

- boja

- umjetnih materijala

Za Vašu sigurnost:

Ovaj Steinel proizvod izrađen je s najvećom pažnjom, njegovo funkcioniranje i sigurnost ispitani su prema važećim propisima i na kraju je proizvod podvrgnut kontroli uzorka. Steinel preuzima jamstvo za besprijekornu kakvoću i funkcionalnost. Jamstveni rok iznosi 36 mjeseci i započinje s danom prodaje potrošaču. Uklanjamo nedostatke koji su posljedica grešaka na materijalu ili tvorničke greške, usluga jamstva izvršava se popravkom ili zamjenom dijela s greškom po našem izboru. Jamstvo ne dajemo u slučaju oštećenja na potrošnim dijelovima, kao ni šteta i nedostataka koji nastanu zbog nestručnog rukovanja ili održavanja. Posljedične štete na drugim predmetima su isključene. Jamstvo se priznaje samo ako nerastavljeni, dobro zapakiran uređaj pošaljete zajedno s kratkim opisom greške i računom (datum kupnje i pečat trgovine) nadležnoj servisnoj službi.

Služba za popravke: Nakon isteka jamstvenog roka ili kad se utvrdi nedostatak bez jamstva, raspitajte se u najbližoj servisnoj službi o mogućnosti popravka.

HR

3 GODINI PROIZVOĐAČA JAMSTVA

10. Tehnički podaci

- Mrežni priključak: 230 - 240 V, 50 Hz

-Snaga: 350 W

- Temperature ^1 : 400 °C bez sapnice

500 °C s redukcijskom sapnicom 7 mm (u sadržaju

isporuke)

- Količina zraka: max. 100 l/min

– Priključni mrežni vod: H05

- Klasa zaštite: //

– Razina zvučnog tlaka emisije: ≤ 70 dB (A)

- Ukupna vrijednost vibracija: ≤ 2,5 m/s2 I K = 0,08 m/s2

- Težina: 0,7 kg

- ^1 Temperaturni tijek:

Razmak ispušne cijevi	Temperatura bez sapnice	Temperatura sa sapnicom
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
