Ürün Tipi	Isı tabancası
Marka	Steinel
Model	HM Stick
Besleme Gerilimi	230-240 V, 50 Hz
Güç	350 W
Maksimum Sıcaklık	500 °C (7 mm redüksiyon nozulu ile)
Nozulsuz Sıcaklık	400 °C
Hava Akışı	maks. 100 l/dak
Ağırlık	0,7 kg
Ses Seviyesi	≤ 70 dB(A)
Koruma Sınıfı	II
Tahrik borusu malzemesi	Paslanmaz çelik
Dahili Aydınlatma	LED lamba
Askı	Entegre halka (maks. 150 N kuvvet)
Verilen Aksesuarlar	7 mm redüksiyon nozulu, reflektörlü redüksiyon nozulu, 40 mm reflektör nozulu, 10 mm reflektör nozulu
Ana Kullanım Alanları	Termoform, daraltma, kaynak, lehim sökme, kurutma
Garanti (Fransa)	3 yıl
Geri Dönüşüm	WEEE uyumlu – evsel atıklarla birlikte atmayın
Güvenlik	Termal sigorta, aşırı yüklenmede durma
Onarımlar	Sadece yetkili bir elektrikçi tarafından

Sık sorulan sorular - HM Stick STEINEL

Steinel HM Stick'in nozulu nasıl değiştirilir?

Cihazı fişten çekin ve tamamen soğumasını bekleyin. Sıcak nozulu bir alet veya termal eldiven yardımıyla çıkarın. Yeni nozulu sonuna kadar itin. Dikkatli olun, nozullar uzun süre sıcak kalır.

Cihaz hangi maksimum sıcaklığa ulaşabilir?

Nozulsuz, sıcaklık 400 °C'dir. Sağlanan 7 mm redüksiyon nozulu ile 500 °C'ye ulaşır.

Bu cihazı saç kurutma makinesi olarak kullanabilir miyim?

Hayır, cihaz bunun için tasarlanmamıştır. Kullanım amacı termoform, daraltma, kaynak ve lehim sökmedir. Saç kurutma makinesi olarak kullanmayın.

Cihaz nasıl temizlenir?

Cihazı fişten çekin ve soğumaya bırakın. Gövdeyi kuru bir bezle temizleyin. Aşındırıcı ürünler veya çözücüler kullanmayın. Temizlik bir yetişkin tarafından yapılmalıdır.

Cihaz çocuklar tarafından kullanılabilir mi?

Evet, 8 yaşından itibaren gözetim altında. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım, gözetimsiz çocuklar tarafından yapılmamalıdır.

İlk kullanımda duman çıkması durumunda ne yapmalı?

Bu normaldir. Duman, ısıtma yalıtımındaki bağlayıcılardan kaynaklanır. Cihazı desteğine yerleştirin ve odayı iyice havalandırın. Duman zararlı değildir.

Cihaz nasıl asılır?

Cihazı asmak için entegre halkayı (4) kullanın. Maksimum 150 N çekme kuvvetine dikkat edin. Dengesiz yerlere asmayın.

Ürünün garantisi nedir?

Fransa'da üretici garantisi 3 yıldır (Professional serisi hariç). Malzeme veya üretim hatalarını kapsar. Satın alma belgesini saklayın.

Cihazı gözetimsiz kullanabilir miyim?

Hayır, çalışma sırasında cihazı asla gözetimsiz bırakmayın. Isı yanıcı malzemelere yönlendirilirse yangın çıkabilir.

Bu cihazla hangi malzemeleri şekillendirebilirim?

Cihaz, plastik malzemelerin termoformu (modelcilik), ısıyla büzüşen kılıfların daraltılması, SMD bileşenlerin lehimlenmesi, elektronik bileşenlerin lehim sökülmesi ve boyaların veya plastiklerin kurutulması için idealdir.

KULLANIM KILAVUZU HM Stick STEINEL

1. Bu doküman hakkında 159
2. Genel güvenlik uyarıları 159
3. Cihaz açıklaması 162
4. Kullanım amacı 163
5. Devreye alma 164
6. Uygulamalar 165
7. Tasfiye 167
8. Uygunluk beyanı 167
9. Üretici garantisi 168
10. Teknik özellikler 169

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

Zehirli gazlara ve tutuşma riskine karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır.

Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

Elektrikli aletleri kullanırken, elektrik çarpmasına, yaralanma riskine ve yangına karşı korunmak için aşağıdaki temel güvenlik önlemlerine uyulmalıdır.

Cihaz dikkatli kullanılmazsa yangın çıkabilir veya insanlar yaralanabilir. Devreye almadan önce cihazda herhangi bir hasar (şebeke bağlantı kablosu, muhafaza, vb.) olup olmadığını kontrol edin ve hasar varsa cihazı çalıştırmayın. Cihazı gözetimsiz çalıştırmayın. Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulmaları gerekir.

İlk devreye alma

İlk kullanımda bir miktar duman çıkabilir. Duman, ilk kullanım sırasında ısı nedeniyle ıstıcının yalıtım folyosundan salınan bağlayıcı maddelerden kaynaklanır. Dumanın hızlı bir şekilde dışarı çıkmasını sağlamak için cihaz tabanının üzerine yerleştirilmelidir. İlk kullanım sırasında çalışma alanı iyi havalandırılmalıdır. Yayılan duman zararlı değildir!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

• Elektrikli aletleri yağmura maruz bırakmayın. Elektrikli aletleri nemliyken veya nemli ya da ıslak bir ortamda kullanmayın.
• Cihazları yanıcı maddelerin yakınında kullanırken dikkatli olun.
• Uzun süre aynı noktaya nişan almayın.
• Patlayıcı bir atmosferin varlığında kullanmayın.
• Isı, üzeri örtülü yanıcı malzemelere iletilebilir.

Elektrikten kaynaklanan tehlikelere karşı uyarı!

• Borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış parçalarla vücut temasından kaçının.
• Cihaz çalışır durumdayken gözetimsiz bırakmayın.

Aletlerinizi güvenli bir şekilde saklayın.

- Kullandıktan sonra cihazı sabit bir yüzeye yerleştirin ve paketlemeden önce soğumasını bekleyin.

• Kullanılmayan aletler çocukların ulaşamayacağı kuru ve kilitli bir odada saklanmalıdır.
• Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılmasına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları takdirde kullanılabilir.
• Çocuklar cihaz ile oynamamalıdır.
• Temizlik ve kullanıcı bakımı gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

Sağlık ve güvenlik koşulları ve kişisel koruyucu ekipman

Düşen cihazlara veya nesnelere dikkat edin! Düşen cihazların veya nesnelerin insanlara çarpmamasını sağlayın.

• Kişisel koruyucu ekipmanınızı giyin.
• Uygulamaya bağlı olarak koruyucu eldiven, göz ve/veya solunum koruması kullanın.

Zehirli gazlara ve tutuşma riskine karşı uyarı!

TR

• Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilen veya alet üreticisi tarafından önerilen veya belirtilen aksesuarları ve ek parçaları kullanın.
• Kullanım kılavuzunda veya katalogda önerilenler dışında alet veya aksesuar kullanılması kişisel yaralanma riskine yol açabilir.

!

Yalnızca kalifiye bir elektrikçi tarafından yapılan onarımlar

• Bu elektrikli el aleti ilgili güvenlik yönetmeliklerine uygundur.
• Onarımlar sadece kalifiye bir elektrikçi tarafından yapılmalıdır, aksi takdirde operatör için kazalar meydana gelebilir.

3. Cihaz açıklaması

3.1

1 Paslanmaz çelik üfleme borusu
2 Hava girişi
3 Sürmeli şalter AÇIK/KAPALI
4 Asma halkası
5 lastik kablo
6 Çalışma yerini aydınlatmaya yarayan LED lambası
7 Dikeltme yüzeyi

Aksesuarlar

3.2

A

A Redüksiyon başlığı 7 mm
B Koruyucu reflektörlü redüksiyon başlığı
C Reflektör başlığı 40 mm
D Reflektör başlığı 10 mm

4. Kullanım amacı

Elektrikli STEINEL HM Stick aleti plastik şekillendirme, büzme hortumlarını ısıtma işleminde kullanılır. Bu alet aynı zamanda lehimleme ve lehim sökme, yapışkanlı bağlantıları sökme işleminde de kullanılır. Bu alet sıcak hava ile yakıt tutuşturma, saç kurutma işleminde veya araç içinde kullanılmak üzere tasarlanmamıştır.

5. Devreye alma

Alet sürmeli şalter ile 3 açılır ve kapatılır. İşlenecek malzeme ile tabanca arasındaki mesafe malzeme türü ve yapılması istenen çalışma türüne bağlıdır. Çalışmaya başlamadan önce daima sıcaklık ayarı testi yapınız Takılabilir başlıklar ile (bkz. iç sayfadaki aksesuar listesi) sıcak hava noktasal veya yüzeysel olarak tam istenildiği gibi kumanda edilebilir.

Kızgın başlıkları değiştirirken dikkatli olun! Sıcak hava tabancasını sabit alet olarak kullanacağınıda tabancanın sağlam, kaymaz ve temiz bir yüzey üzerinde durmasına dikkat edin.

Asma olanakları

Entegre halka sayesinde 4 alet asılarak saklanabilir. Dikkat: max. çekme kuvveti = 150 N

LED lambası 6 cihaz açık olduğunda devrededir. Bu lamba çalışma yerini aydınlatma işlevinin yanı sıra aynı za-manda „Cihaz açık“ durumunu gösteren kontrol lambasıdır.

6. Uygulamalar

Sıcak hava tabancası küçük parçaların ve düzme hortumlarının işlenmesi için idealdir. Bu aleti özellikle maket yapım ustaları ve elektronikerler yoğun olarak kullanır.

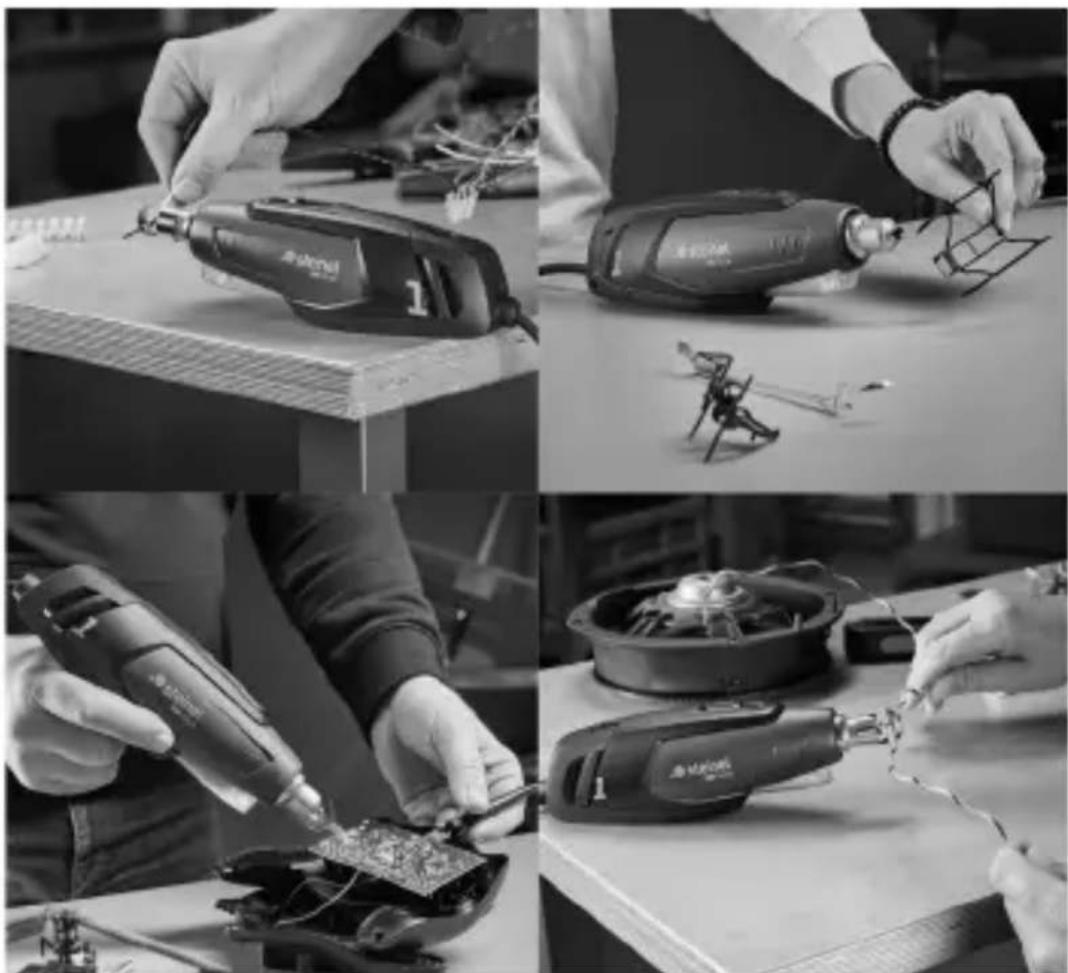

6.1

– Kablo ve kablo grupları için kullanılan bağlantı elemanlarının büzülerek bağlantısının yapılması

– Isı ile büzülen ürünlerin işlenmesi

Şekillendirme (Form verme)

– Örneğin maket yapım işlerinde olduğu gibi plastik parçaların işlenmesi

Lehimleme / Lehim sökme

• SMD elemanlarının lehimlenmesi
  – Elektronik SMD modüllerinin onarımı ve işlenmesi

Kurutma

• Boyalar
• Plastikler

Güvenliğiniz İçin

• Termo sigorta aşırı yüklenmede ıstıcıyı kapatır.
  – Reflektör başlığını takma.

7. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

8. Uygunluk beyanı

STEINEL GmbH, HM Stick sıcak hava üfleyicisinin 2006/42/EC sayılı Direktif ile uyumlu olduğunu beyan eder. AB Uygunluk Beyanının tam metni aşağıdaki internet adresinde mevcuttur: www.stinel.de

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur. STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fişi veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Onarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.

10. Teknik özellikler

– Elektrik bağlantısı: 230 – 240 V, 50 Hz
- Güç: 350 W
- Sıcaklıklar¹: 400 °C başlıksız
500 °C redüksiyon başlığı 7 mm ile (teslimat kapsamına dahildir)
- Hava miktarr: max. 100 l/min
– Elektrik kablosu: H05
- Koruma sınıfı: //
- Emisyon ses basınç seviyesi: ≤ 70 dB (A)
- Toplam titreşim değeri: ≤ 2,5 m/s2 I K = 0,08 m/s2
- Ağırlık: 0,7 kg

- ^1 Sıcaklık seyri:

Dışarı üflemeborusu ile aradakimesafe	Başlıksız sıcaklık	Başlıklı sıcaklık
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
