MANUAL DE UTILIZADOR HM Stick STEINEL

Corchete para colgar

1. Sobre este documento 84
2. Instruções de segurança gerais 84
3. Descrição do aparelho 88
4. Utilização prevista 89
5. Colocação em funcionamento 90
6. Aplicações 91
7. Reciclagem 93
8. Declaração de conformidade 93
9. Garantia do fabricante 94
10. Dados técnicos 95

1. Sobre este documento

– Protegido pela lei sobre direitos de autor. Qualquer reimpressão, mesmo que apenas parcial, só é permitida com o nosso consentimento.
- Reservado o direito a alterações que visem o progresso técnico.

Aviso de perigo!

Aviso de perigo devido a influências ambientais!

Aviso de gases tóxicos e de risco de ignição!

Perigo de choque elétrico!

2. Instruções de segurança gerais

A inobservância das instruções de utilização acarreta perigos!

Estas instruções contêm informações importantes para a utilização segura do aparelho. Potenciais perigos são identificados por indicações específicas. A inobservância destas indicações pode causar a morte ou ferimentos graves.

• Leia as instruções atentamente.
- Siga as instruções de segurança.
- Guarde as instruções num lugar acessível.

Na utilização de ferramentas eléctricas, devem ser respeitadas as seguintes medidas básicas de segurança para proteção contra choques eléctricos, perigo de ferimentos e incêndio.

Se o aparelho não for manuseado com cuidado, pode deflagrar um incêndio ou ferir pessoas. Antes da colocação em funcionamento, verificar o aparelho quanto a eventuais danos (cabo de ligação à rede, caixa, etc.) e não o colocar em funcionamento se estiver danificado. Não utilizar o aparelho sem vigilância. As crianças devem ser vigiadas para que não brinquem com o aparelho.

Primeira colocação em funcionamento

Na primeira utilização, pode ser emitido algum fumo. O fumo é provocado por agentes aglutinantes que se libertam da folha de isolamento do aquecedor devido ao calor durante a primeira utilização. O aparelho deve ser colocado sobre a sua base para que o fumo saia rapidamente. A área de trabalho deve ser bem ventilada durante a primeira utilização. O fumo libertado não é nocivo!

Aviso de perigo devido a influências ambientais!

• Não exponha as ferramentas eléctricas à chuva.
  Não utilize as ferramentas eléctricas quando estiverem húmidas ou num ambiente húmido ou molhado.
• Tenha cuidado ao utilizar os aparelhos na proximidade de materiais inflamáveis.
• Não apontar para o mesmo ponto durante longos períodos de tempo.
• Não utilizar na presença de uma atmosfera explosiva.
• O calor pode ser conduzido para materiais combustíveis que estejam cobertos.

Perigo de choque elétrico!

• Evitar o contacto do corpo com partes ligadas à terra, por exemplo, tubos, radiadores, fogões, frigoríficos.
• Não deixar o aparelho sem vigilância durante o seu funcionamento.

Guarde as suas ferramentas em segurança.

• Após a utilização, coloque o aparelho numa superfície plana e deixe-o arrefecer antes de o guardar.
• As ferramentas não utilizadas devem ser guardadas num local seco e fechado à chave, fora do alcance das crianças.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, desde que tenham recebido supervisão ou instruções sobre a utilização do aparelho de forma segura e compreendam os perigos envolvidos.
• As crianças não devem brincar com o aparelho.
• A limpeza e a manutenção pelo utilizador não devem ser efectuadas por crianças sem supervisão.

Condições de saúde e segurança e equipamento de proteção individual

Cuidado com a queda de aparelhos ou objectos! Assegurar-se de que as pessoas não são atingidas pela queda de aparelhos ou objectos.

• Usar o seu equipamento de proteção individual.
• Consoante a aplicação, utilizar luvas de proteção, proteção ocular e/ou respiratória.

Aviso de gases tóxicos e de risco de ignição!

• Para sua própria segurança, utilize apenas acessórios e acessórios que estejam especificados no manual de instruções ou que sejam recomendados ou especificados pelo fabricante da ferramenta.
• A utilização de ferramentas ou acessórios diferentes dos recomendados no manual de instruções ou no catálogo pode representar um risco de ferimentos pessoais para o utilizador.

Reparações apenas por um eletricista qualificado

• Esta ferramenta eléctrica está em conformidade com as normas de segurança aplicáveis.
• As reparações só podem ser efectuadas por um eletricista qualificado, caso contrário podem ocorrer acidentes para o operador.

PT

3. Descrição do aparelho

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Bocal de saída de ar quente em inox
2 Entrada de ar
3 Interruptor deslizante para LIGAR/DESLIGAR
4 Argola de suspensão
5 Cabo de borracha
6 Lâmpada LED para iluminar o local de trabalho
7 Superfície de apoio

Acessórios

3.2

A

A Bico redutor 7 mm
B Bico redutor com refletor de proteção
C Bico refletor 40 mm
D Bico refletor 10 mm

4. Utilização prevista

A ferramenta elétrica STEINEL HM Stick destina-se a deformar plásticos e aquecer plásticos termorretráteis. Também é apropriada para brasar e desbrasar ou soltar pontos de união por cola. O aparelho não se destina a ser utilizado como acendedor de sólidos por ar quente, secador de cabelos ou em aplicações relacionadas com veículos.

5. Colocação em funcionamento

O interruptor deslizante 3 permite ligar e desligar o aparelho. A distância ao objeto que se pretende trabalhar depende do material e do tipo de trabalho que se pre-tende realizar. Comece sempre por fazer um teste para determinar a temperatura certa. Com os bicos (ver página de acessórios na capa) pode controlar-se o ar quente concentrando-o num ponto ou numa superfície.

Atenção ao trocar de bico enquanto ainda está quente! Ao usar o soprador de ar quente como aparelho estacionário, assegure-se de que se encontra sobre piso seguro, não derrapante e limpo.

Possibilidade de suspensão

A argola integrada 4 permite pendurar o aparelho. Atenção: força de tração máx. = 150 N

A lâmpada LED 6 acende-se assim que se liga o aparelho. Para além de iluminar o local de trabalho, também serve de indicador de controlo “aparelho ligado”.

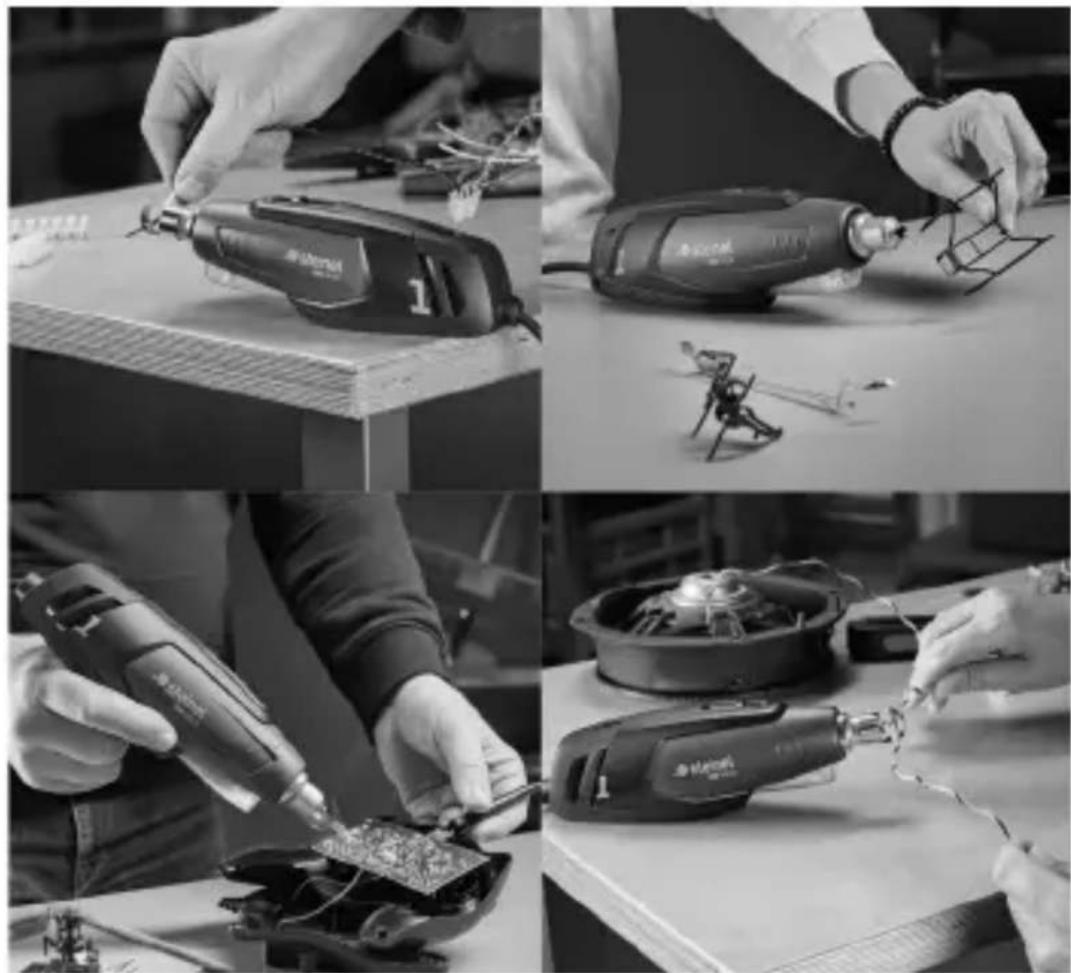

6. Aplicações

O soprador de ar quente é ideal para trabalhar em peças pequenas e mangas termorretráteis. É especialmente apreciado por construtores de modelos miniatura e técnicos de eletrónica.

6.1

- Termorretração de elementos de ligação para cabos e tubagens

- Retração de produtos termorretráteis

Moldagem

- Processamento de peças plásticas, por ex. na construção de modelos miniatura

Brasar / desbrasar

- Brasar componentes SMD

– Trabalhos de reparação e recon-dicionamento em módulos SMD eletrónicos

Secagem

- Tintas

- Plásticos

Para a sua segurança:

- Caso seja detetada uma sobrecarga, a proteção térmica desliga o elemento térmico por completo.

- Colocação do bico refletor

7. Reciclagem

Equipamentos elétricos, acessórios e embalagens têm de ser entregues num posto de revalorização ecológica.

Nunca deite equipamentos elétricos para o lixo doméstico!

Apenas para estados membros da U.E.:

Segundo a diretiva europeia relativa aos resíduos de equipamentos elétricos e eletrónicos, e a respetiva transposição para o direito nacional, todos os equipamentos elétricos e eletrónicos em fim de vida útil devem ser recolhidos separadamente e entregues nos pontos de recolha previstos para fins de revalorização ecológica.

8. Declaração de conformidade

A STEINEL GmbH declara que o soprador de ar quente HM Stick está em conformidade com a Diretiva 2006/42/CE. O texto completo da Declaração de Conformidade da UE está disponível no seguinte endereço de Internet: www.steinel.de

9. Garantia do fabricante

Este produto Steinel foi fabricado com todo o zelo e o seu funcionamento e segurança verificados, de acordo com as normas em vigor, e sujeito a um controlo por amostragem aleatória. A STEINEL garante o bom estado e o bom funcionamento do aparelho. O prazo de garantia é de 36 meses a contar da data de compra. Damos garantia a falhas relacionadas com defeitos de material ou de fabrico. A garantia inclui a reparação ou a substituição das peças com defeito, de acordo com o nosso critério, estando excluídas as peças sujeitas a desgaste, os danos e as falhas originados por uma utilização ou manutenção incorreta. Excluem-se igualmente os danos provocados noutros objetos estranhos ao aparelho. Os serviços previstos na garantia só serão prestados caso o aparelho seja apresentado bem embalado no respetivo serviço de assistência técnica, devidamente montado e acompanhado da fatura (data da compra e carimbo do revendedor) e de uma pequena descrição do problema.

Serviço de reparação: depois de expirado o prazo de garantia ou em caso de falha não abrangida pela garantia, contacte o serviço de assistência técnica mais perto de si para saber quais são as possibilidades de reparação.

10. Dados técnicos

• Ligação à rede: 230 - 240 V, 50 Hz
• Potência: 350 W
• Temperaturas ^1 : 400 °C sem bico
  500 °C com bico redutor de 7 mm (incl. no fornecimento)
• Caudal de ar: máx. 100 l/min
• Cabo de ligação à rede: H05
• Classe de proteção: //
• Nível de pressão sonora emitido: ≤ 70 dB (A)
• Valor de vibração total: ≤ 2,5 m/s2 I K = 0,08 m/s2
• Peso: 0,7 kg

- ^1 Decurso da temperatura:

Distância do bocal de saída de ar quente	Temperatura sem bico	Temperatura com bico
20 mm 360 °C	450 °C.
30 mm 320 °C	350 °C.
40 mm 280 °C	290 °C.
50 mm 230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm 75 °C	75 °C.
