LIETOŠANAS INSTRUKCIJA HM Stick STEINEL

1. Par šo dokumentu 280
2. Vispārēji drošības norādījumi 280
3. lerīces apraksts 283
4. Paredzētais lietojums 284
5. Nodošana ekspluatācijā 285
6. Pieteikumi 286
7. Utilizācija 288
8. Atbilstības deklarācija 288
9. Ražotāja garantija 289
10. Tehniskie dati 290

1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Brīdinājums par vides ietekmes radītiem apdraudējumiem!

Bridinajums par toksiskām gāzēm un aizdegšanās risku!

Bridinajums par bīstamību elektrības dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts.

Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

Lietojot elektroinstrumentus, jāievēro šādi drošības pamatpasākumi, lai pasargātu no elektriskās strāvas trieci-ena, traumu un ugunsgrēka riska.

Ja ar ierīci nerīkojas uzmanīgi, var izcelties ugunsgrēks vai tikt ievainoti cilvēki. Pirms nodošanas ekspluatācijā pārbaudiet, vai ierīce nav bojāta (strāvas pieslēguma kabelis, korpuss utt.), un nedarbiniet ierīci, ja tā ir bojāta.

Nedarbiniet ierīci bez uzraudzības. Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nespēlēsies ar ierīci.

Sākotnējā nodošana ekspluatācijā

Pirmās lietošanas reizes var izdalīties daži dūmi. Dūmus rada saistvielas, kas no sildītāja izolācijas folijas izdalās karstuma ietekmē pirmās lietošanas laikā. Ierīce jānovieto uz pamatnes, lai nodrošinātu ātru dūmu izvadīšanu. Pirmās lietošanas laikā darba zonai jābūt labi vēdināmai. Izdalītie dūmi nav kaitīgi!

Bridinājums par vides ietekmes radītiem apdraudējumiem!

• Nepakļaujiet elektriskos instrumentus lietus iedarbībai. Nelietojiet elektriskos instrumentus, ja tie ir mitri vai atrodas mitrā vai slapjā vidē.
• Esiet uzmanīgi, lietojot ierīces viegli uzliesmojošu materiālu tuvumā.
• Ilgāku laiku netēmējiet uz vienu un to pašu vietu.
• Nelietot sprādzienbīstamā vidē.
• Siltumu var novadīt uz degtspējīgiem materiāliem, kas ir pārklāti.

Brīdinājums par bīstamību elektrības dēļ!

- Izvairīties no Ķermeņa saskares ar iezemētām daļām, piemēram, caurulēm, radiatoriem, plītīm, ledusskapjiem.

- Neatstājiet ierīci bez uzraudzības, kamēr tā darbojas.

Droši uzglabājiet darbarīkus.

- Pēc lietošanas novietojiet ierīci uz stāvošas virsmas un ľaujiet tai atdzist, pirms to iepakojat.

- Neizmantotie darbarīki jāuzglabā sausā, aizslēgtā telpā, bērniem nepieejamā vietā.

• Šo ierīci var lietot bērni vecumā no 8 gadiem un vecāki, kā ari personas ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai pieredzes un zināšanu trūkumu, ja tās ir uzraudzītas vai instruētas par ierīces lietošanu drošā veidā un saprot ar to saistītos apdraudējumus.
• Bērni nedrīkst spēlēties ar ierīci.
• Tīrīšanu un lietotāja apkopi nedrīkst veikt bērni bez uzraudzības.

Veselības un drošības nosacījumi un individuālie aizsardzības līdzekļi

Uzmanieties no krītošām ierīcēm vai priekšmetiem!

Pārliecinieties, ka krītošas ierīces vai priekšmeti neskar cilvēkus.

• Lietojiet individuālos aizsardzības līdzekļus.
• Atkarībā no lietošanas veida izmantojiet aizsargcimdus, acu un/vai elpcelu aizsardzību.

Bridinājums par toksiskām gāzēm un aizdegšanās risku!

• Savas drošības labad izmantojiet tikai tos piederumus un palīgierīces, kas ir norādītas lietošanas instrukcijā vai ko ir ieteicis vai norādījis darbarīka ražotājs.
• Darbarīku vai piederumu, kas nav ieteikti lietošanas instrukcijā vai katalogā, izmantošana var radīt personisku traumu risku.

Remontu var veikt tikai kvalificēts elektriķis

• Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem.
• Remontdarbus drīkst veikt tikai kvalificēts elektrikis, pretējā gadījumā operatoram var notikt nelaimes gadījumi.

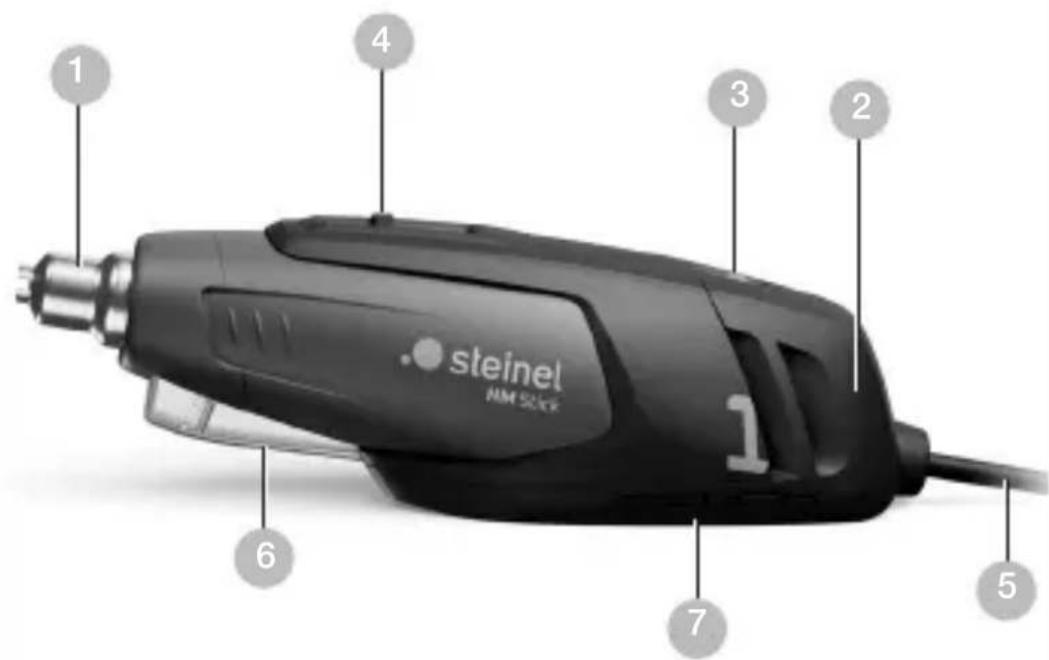

3. lerīces apraksts

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Tērauda izpūtēja caurule
2 Gaisa ieplüde
3 Bīdāmais slēdzis IESL./IZSL.
4 Cilpas uzkāršanai
5 Gumijas kabelis
6 Diožu spuldzes darba zonas apgaismojumam
7 Stāvvirsma

LV

Piederumi

3.2

A

4. Paredzētais lietojums

Elektroierīce STEINEL HM Stick ir paredzēta plastmasas pārveidošanai, gumijas cauruļu sildīšanai. Tā piemērota arī lodēšanai un atlodēšanai, līmēšanas savienojumu atvēršanai. Ierīce nav izmantojama kā karstā gaisa cietvielu aizdedzinātājs, matu fēns vai transporta līdzekļu fēns.

5. Nodošana ekspluatācijā

Ierīce tiek ieslēgta un izslēgta ar bīdāmo slēdzi 3. Attālums līdz apstrādājamam objektam tiek noteikts atkarībā no materiāla un paredzētā apstrādes veida. Vienmēr pārbaudiet temperatūru. Ar uzliekamajām sprauslām (skatīt komplektācijas lappusi) karsto gaisu iespējams vadīt precīzi punkta vai virssmas veidā.

Esiet uzmanīgi, nomainot karstas sprauslas! Ja celtniecības fēnu izmantojat kā stacionāru ierīci, novietojiet to uz stabilas, neslīdošas un tīras virsmas.

Uzkāršanas iespēja

Pateicoties iestrādātajām cilpām, 4 ierīci iespējams pakarināt.

Uzmanību: maks. vilces spēks = 150 N

Diožu lampas 6 darbojas, kad ierīce ir ieslēgta. Papildus darba zonas apgaismošanai tās darbojas ari kā kontrol-lampas “lerīce ieslēgta”.

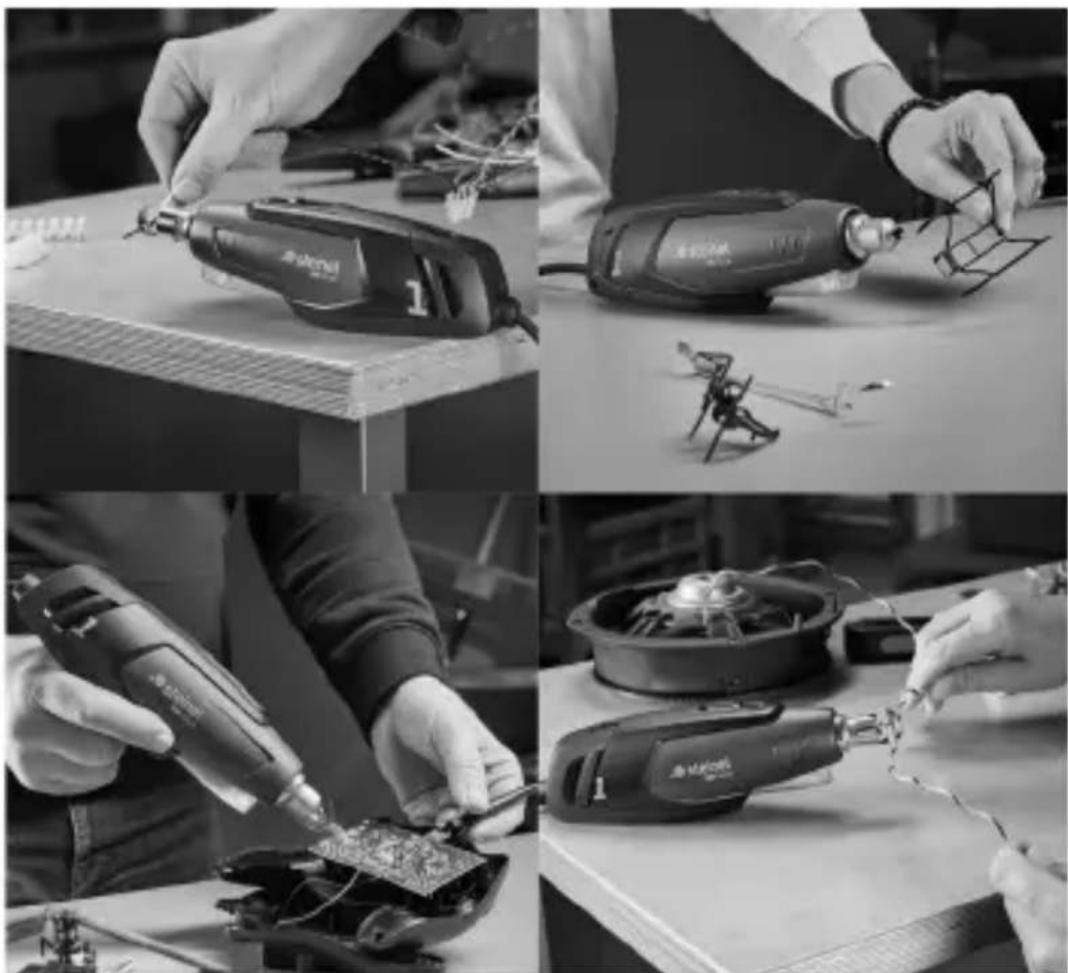

6. Pieteikumi

Celtniecības fēns ir ideāli piemērots nelielu detaļu un gumijas cauruļu apstrādei. Jo īpaši šādu ierīci novērtē konstruktori un elektronikas speciālisti.

6.1

• Kabelu un vadu pieslēguma elementu kausēšana
  – Siltumā kūstošu produktu kausēšana

Mainit formu

– Plastmasas detaļu apstrāde, piem., modelbūvē

Lodēšana / Atlodēšana

• SMD detału lodēšana
• Remonts un pēcapstrāde elektrtoniskajās SMD detaļu grupās

Žāvēšana

- Krāsu

- Sintētisku vielu

Jūsu drošībai:

- Termodrošības ierīce pārslodzes gadījumā izslēdz apsildi.

– Reflektora sprauslu uzstādīšana.

LV

7. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.n.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

8. Atbilstības deklarācija

STEINEL GmbH ar šo paziņo, ka karstā gaisa pūtējs HM Stick atbilst Direktīvas 2006/42/EK prasībām.

Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta adresē:

www.steinel.de

9. Ražotāja garantija

Šis Steinel produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā tas pakļauts izlases veida pārbaudei. Steinel garantē nevainojamas produkta īpašības un darbību. Garantijas laiks ir 36 mēneši un tā stājas spēkā ar ierīces pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmainų pēc mūsu izvēles. Garantijas serviss neattiecas uz nodilumam pakļauto daļu bojājumiem, kā ari uz bojājumiem un trūkumiem, kas radušies nelietpratīgas lietošanas vai apkopes, kā ari kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varētu tikt bojāti ierīces darbības rezultātā. Garantija ir spēkā tikai tad, ja neizjaukta ierīce kopā ar īsu problēmas aprakstu, kases čeku vai rēķinu (ar pirkšanas datumu un tirgotāja zīmogu), labi iepakota, tiek nosūtīta attiecīgajai servisa nodaļai.

Remonta serviss: Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

10. Tehniskie dati

• Tikla pieslēgums: 230 - 240 V, 50 Hz
• Jauda: 350 W
• Temperatūras ^1 : 400 °C bez sprauslas

500 °C ar 7 mm mazinātāja sprauslu (iekļauta piegādes

komplektācijā)

– Gaisa daudzums: maks. 100 l/min
- Barošanas vads: H05
– Aizsargklase: //
- Trokšna emisijas pika lielums: ≤ 70 dB (A)
- Kopējais vibrācijas lielums: ≤ 2,5 m/s2 I K = 0,08 m/s2
- Svars: 0,7 kg

- ^1 Temperatūras izmainas:

Attālums līdz izpūšanas caurulei20 mm 360 °C	Temperatūra bez sprauslas450 °C.	Temperatūra ar sprauslu
30 mm 320 °C	350 °C.
40 mm 280 °C	290 °C.
50 mm 230 °C	250 °C.
100 mm 150 °C	150 °C.
150 mm 100 °C	100 °C.
200 mm 75 °C	75 °C.
