NAVODILA ZA UPORABO HM Stick STEINEL

1. O tem dokumentu 232
2. Splošna varnostna navodila 232
3. Opis naprave 235
4. Predvidena uporaba 236
5. Delovanje 237
6. Možnosti uporabe 238
7. Odstranjevanje 240
8. Izjava o skladnosti 240
9. Garancija proizvajalca 241
10. Tehnični podatki 242

1. O tem dokumentu

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
– Spremembe zaradi tehničnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo o nevarnostih zaradi okoljskih vplivov!

Opozorilo o strupenih plinih in nevarnosti vžiga!

Opozorilo pred nevarnostmi zaradi elektrike!

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrt ali težje poškodbe.

• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.

Pri uporabi električnega orodja je treba upoštevati naslednje osnovne varnostne ukrepe za zaščito pred električnim udarom, nevarnostjo poškodb in požarom.

Če z napravo ne ravnate previdno, lahko pride do požara ali poškodb ljudi. Pred zagonom preverite, ali je aparat poškodovan (omrežni priključni kabel, ohišje itd.), in ga ne uporabljajte, če je poškodovan.

Naprave ne uporabljajte brez nadzora. Otroci morajo biti pod nadzorom, da se ne igrajo z aparatom.

Začetni zagon

Ob prvi uporabi se lahko pojavi nekaj dima. Dim je posledica veziva, ki se zaradi toplote med prvo uporabo sprosti iz izolacijske folije grelnika. Napravo je treba postaviti na podstavek, da se dim hitro izloči. Delovni prostor mora biti med prvo uporabo dobro prezračen. Dim, ki se sprošča, ni škodljiv!

Upoštevajte tudi vplive okolice.

• Električnih orodij ne izpostavljajte dežju. Električnih orodij ne uporabljajte, kadar so mokra ali vlažna.
• Pri uporabi naprav v bližini vnetljivih materialov bodite previdni.
• Ne usmerjajte za dlje časa na eno in isto mesto.
• Naprave ne uporabljajte v potencialno eksplozivnih ozračjih.
• Toplota se lahko prenaša na gorljive materiale, ki so pokriti.

Zaščitite se pred električnim udarom.

• Izogibajte se dotikov telesa z ozemljenimi deli, na primer cevmi, radiatorji, pečmi, hladilniki.
• Dokler je vklopljena, naprave nikoli ne puščajte nenadzorovane.

Svoje orodje vedno hranite na varnem mestu.

• Napravo po uporabi postavite na stojno površino in pus-tite, da se ohladi, preden jo boste shranili.

• Orodje, ki ga ne uporabljate, shranjujte v suhem in zaprtem prostoru ter nedosegljivo otrokom.

• To napravo lahko otroci, starejši kot 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi spo- sobnostmi ali brez izkušenj in znanja uporabljajo le, če so pod nadzorom ali če so bile poučene o varni uporabi naprave in razumejo nevarnosti, ki izvirajo iz uporabe.

• Otroci se z napravo ne smejo igrati.
• Čiščenja in uporabniškega vzdrževanja ne smejo opravljati otroci brez nadzora.

Opozorilo o strupenih plinih in nevarnosti vžiga!

• Zaradi lastne varnosti uporabljajte samo dodatke in priključke, ki so navedeni v navodilih za uporabo ali jih priporoča oziroma določa proizvajalec orodja.
• Uporaba orodij ali dodatkov, ki niso priporočeni v navodilih za uporabo ali v katalogu, lahko povzroči nevarnost telesnih poškodb.

Popravila lahko opravlja le usposobljen električar

• To električno orodje je v skladu z ustreznimi varnostnimi predpisi.
• Popravila lahko izvaja le usposobljen električar, sicer lahko pride do nesreč za upravljavca.

3. Opis naprave

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Cev za izpihovanje zrakaiz legiranega jekla
2 Odprtina za vstop zraka
3 Potisno stikalo VKLOP/IZKLOP
4 Ušešce za obešanje
5 Gumijast kabel
6 LED-lučka za osvetlitev delovnega področja
7 Stojna ploskev

Oprema

3.2

A

4. Predvidena uporaba

Električno orodje STEINEL HM Stick je namenjeno za preoblikovanje in varjenje umetnih mas, segrevanje cevk za krčenje. Primerno je tudi za spajkanje in odspajkanje, ločevanje zlepljenih mest. Naprava ni namenjena za uporabo kot vžigalnik na vroči zrak za trdo gorivo, sušilnik za lase ali za porabo v vozilu.

5. Delovanje

Naprava se vklopi in izklopi z drsnim stikalomr 3. Razdalja do obdelovanca je odvisna od materiala in predvidenega načina obdelave. Zaradi količine zraka in temperature izvedite najprej preizkus! S šobami, ki se nataknejo na napravo (glejte stran z opremo v ovitku), je mogoče vroči zrak točkovno ali ploskovno natančno krmiliti.

Ravnajte previdno pri menjavi vročih šob! Kadar pištolo na topel zrak uporabljate v samostoječem položaju, poskrbite, da stoji na stabilnem, čistem mestu.

Možnost obešanja pištole

Zaradi vgrajenega ušesca 4 lahko pištolo tudi obesite.

LED-lučkae 6 sveti vedno, kadar je naprava vklopljena. Poleg osvetlitve delovnega področja služi tudi kot kontrolna lučka za indikacijo vklopljenosti naprave.

6. Možnosti uporabe

Pištola na topel zrak je idealna za obdelovanje manjših sestavnih delov in cevk za krčenje.

Cenili jo bodo še posebej modelarji in elektroniki.

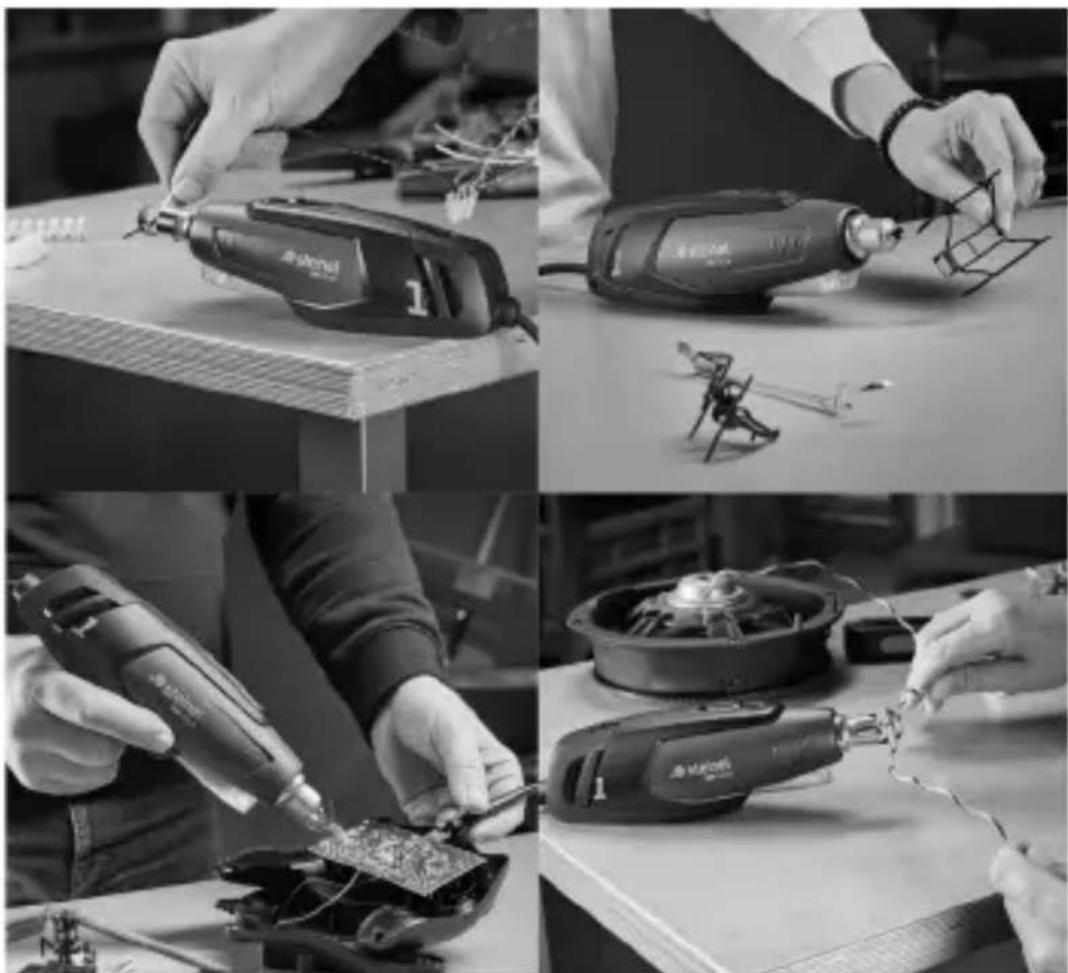

6.1

- Obdelava umetnih mas, npr. pri modelarstvu

Spajkanje / odspajkanje

• spajkanje SMD komponent
  – popravila in zaključevanje elektronskih SMD sestavov

Sušenje

• Barve
• Umetne mase

Za vašo varnost:

• Toplotna varovalka v primeru pregretja izklopi grelni element.
  – Natikanje odbojne šobe.

7. Odstranjevanje

Električne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

Podjetje STEINEL GmbH izjavlja, da je pihalnik za vroč zrak HM Stick skladen z Direktivo 2006/42/ES.

Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu:

www.steinel.de

9. Garancija proizvajalca

Ta proizvod podjetja je bil izdelan z veliko skrbnostjo, pre-verjen glede delovanja in varnosti po veljavnih predpisih ter končno podvržen naključni kontroli. Steinel daje garancijo za brezhibno stanje in funkcionalnost proizvoda. Garancija velja 36 mesecev od dneva nakupa in se začne z dnem prodaje izdelka stranki. Odstranjujemo pomanjkljivosti, ki so posledica napak v materialu ali izdelavi, obveznost garancije pa je izpolnjena ob popravilu ali menjavi delov z napakami po naši izbiri. Garancija ne velja pri poškodbah obrabnih delov in za škode in pomanjkljivosti, do katerih je prišlo zaradi nepravilne uporabe ali vzdrževanja. Nadaljnje poškodbe na drugih predmetih so izključene. Garancija bo odobrena v primeru, da pošljete nerazstavljeno napravo s kratkim opisom napake ter potrdilom o nakupu oz. računom (datum nakupa in štampiljka trgovca), dobro zapakirano na ustrezne servisne službe.

Servis za popravila: Po poteku garancijske dobe ali pri napakah brez garancijske pravice se posvetujte z našim servisnim obratom glede popravila.

LETNA

PROIZVAJALCA

GARANCIJA

10. Tehnični podatki

– Omrežni priključek: 230 – 240 V, 50 Hz
- Moč: 350 W
- Temperature ^1 : 400 °C brez šobe

500 °C z reducirno šobo 7 mm (priložena pištoli)

• Količina zraka: max. 100 l/min
• Omrežna napetost: H05
  – Razred zaščite: II
  – Raven emisij zvočnega tlaka: ≤ 70 dB (A)
• Skupna vrednost nihanja: ≤ 2,5m / s2 I K = 0,08 m/s2
• Teža: 0,7 kg

- ^1 Temperaturni potek:

Razdalja od cevi za izpihovanje zraka	Temperatura brez šobe	Temperatura s šobo
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
