MANUAL DE UTILIZARE HM Stick STEINEL

1. Despre acest documentt 220
2. Instructiuni generale de siguranță 220
3. Descrierea dispozitivului 223
4. Utilizarea preconizată 224
5. Punerea în funcțiune 225
6. Utilizări 226
7. Eliminarea ca deşeu 228
8. Declaratie de conformitate 228
9. Garantia de producător 229
10. Date tehnice 230

1. Despre acest documentt

– Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.
- Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Atenție, pericole!

Avertisment privind pericolele datorate influențelor mediului!

Avertisment privind gazele toxice și riscul de aprindere!

Atenție, pericole din cauza curentului electric!

2. Instructiuni generale de siguranță

Pericol din cauza nerespectării instrucțiunilor de utilizare!

Aceste instrucțiuni conțin informații importante despre utilizarea sigură a aparatului. Se atrage atenția în mod deosebit asupra pericolelor posibile. Nerespectarea poate duce la deces sau la vătămări corporale grave.

• Citiți cu atenție instrucțiunile.
• Respectați instrucțiunile de siguranță.
• Păstrați la îndemână.

Atunci când utilizati unelte electrice, trebuie respectate următoarele măsuri de siguranță de bază pentru a vă proteja împotrivașocurilor electrice, a riscului de rănire și a incendiilor.

Dacă aparatul nu este manipulat cu grijă, se poate produce un incendiu sau pot fi rănite persoane. Înainte de punerea în funcțiune, verificați dacă aparatul nu prezintă deteriorări (cablu de conectare la rețea, carcasă etc.) și nu puneți în funcțiune aparatul dacă acesta este deteriorat. Nu folosiți aparatul fără supraveghere. Copiii trebuie supravegheați pentru a vă asigura că nu se joacă cu aparatul.

Punerea în funcțiune inițială

Este posibil să se emită puțin fum la prima utilizare. Fumul este cauzat de agenții de legare care sunt eliberați din folia izolatoare a încălzitorului de către căldură în timpul primei utilizări. Aparatul trebuie așezat pe baza sa pentru a se asigura că fumul iese rapid. Zona de lucru trebuie să fie bine ventilată în timpul primei utilizări. Fumul emis nu este dăunător!

Avertisment privind pericolele datorate influențelor mediului!

• Nu expuneți uneltele electrice la ploaie. Nu utilizati uneltele electrice când sunt umede sau într-un mediu umed sau umed.
• Aveți grijă atunci când utilizati aparatele în apropierea unor materiale inflamabile.
• Nu tintiți în același loc pentru perioade lungi de timp.
• Nu utilizati în prezența unei atmosfere explozive.
• Căldura poate fi condusă către materialele combustibile care sunt acoperite.

Atenție, pericole din cauza curentului electric!

• Evitați contactul corpului cu părțile împământate, de exemplu, țevi, radiatoare, aragazuri, frigidere.
• Nu lăsați aparatul nesupravegheat în timp ce este în funcțiune.

Depozitați-vă uneltele în siguranță.

• După utilizare, așezați aparatul pe o suprafață stabilă și lăsați-l să se răcească înainte de a-l împacheta.
• Uneltele nefolosite trebuie depozitate într-o încăpere uscată, încuiată și ferită de accesul copiilor.
• Acest aparat poate fi utilizat de copii cu vârsta de peste 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse sau cu lipsă de experiență și cunoștințe, dacă au fost supravegheate sau instruite cu privire la utilizarea aparatului în condiții de siguranță și dacă înțeleg pericolele implicate.
• Copiii nu trebuie să se joace cu aparatul.
• Curățarea și întreținerea de către utilizator nu trebuie să fie efectuate de către copii fără supraveghere.

Condiții de sănătate și siguranță și echipamente de protecție personală

Feriți-vă de căderea aparatelor sau a obiectelor! Asigurățivă că persoanele nu sunt lovite de aparate sau obiecte care cad.

• Purtati echipamentul individual de protectie.
• În funcție de aplicatie, folositți mănuși de protecție, protectție pentru ochi și/sau respiratorie.

Avertisement privind gazele toxice și riscul de aprindere!

• Pentru siguranța dumneavoastră, folosiți numai accesoriiile și atașamentele care sunt specificate în instrucțiunile de utilizare sau recomandate sau specificate de producătorul sculei.
• Utilizarea altor unelte sau accesorii decât cele recomandate în instrucțiunile de utilizare sau în catalog poate reprezenta un risc de vătămare corporală.

Reparații efectuate numai de un electrician calificat

• Această unealtă electrică este conformă cu reglementările de siguranță relevante.
• Reparațiile pot fi efectuate numai de către un electrician calificat, în caz contrar se pot produce accidente pentru operator.

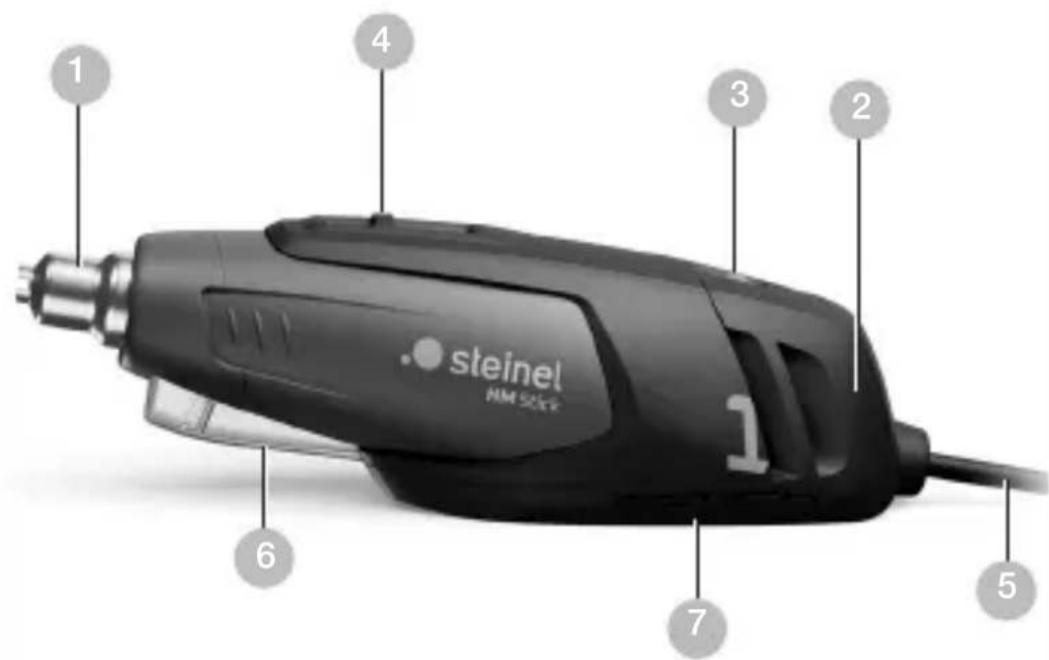

3. Descrierea dispozitivului

3.1

1 4 3 2 steinel HM SECK 6 7 5

1 Tub de evacuare din oțel inoxidabil
2 Orificiu de pătrundere a aerului
3 Comutator glisant PORNIT / OPRIT
4 Ureche pentru agățare
5 Cablu cauciucat
6 Lampă cu leduri pentru iluminarea zonei de lucru
7 Suprafață-suport

RO

Accesorii

3.2

A

4. Utilizarea preconizată

Aparatul electric STEINEL HM este destinat deformării materialelor plastice și încălzirii tuburilor termoretractabile. Este de asemenea adecvat pentru lucrări de lipire și dezli-pire, ca și pentru desfacerea îmbinărilor lipite. Aparatul nu este adecvat pentru folosirea ca aprinzător de combustibil solid cu aer fierbinte, ca uscător de păr sau pentru utilizarea în autovehicule.

5. Punerea în funcțiune

Aparatul se pornește și se oprește de la comutatorul glisant 3. Distanța față de obiectul care se prelucrează depinde de material și de modul de prelucrare prevăzut. Efectuați întotdeauna un test legat de temperatură. Cu duzele atașate (a se vedea pagina de accesorii de pe copertă) aerul fierbinte poate fi controlat cu precizie maximă.

Atenție când schimbați duze fierbinți! Când utilizați ge- neratorul de aer cald ca aparat fix, acordați atenție poziției sigure, stabile la alunecare și suportului curat.

Posibilitate de agățare

Datorită urechii integrate 4 aparatul poate fi agățat. Atenție: forță max. de tracțiune = 150 N

Lampa cu leduri 6 este în funcțiune când aparatul este pornit. Pe lângă iluminarea zonei de lucru servește și ca lampă de control „Aparat pornit“.

6. Utilizări

Generatorul de aer cald este ideal pentru prelucrarea componentelor mici și a tuburilor termoretractabile.

Este deosebit de apreciat de constructorii de modele și de electroniști.

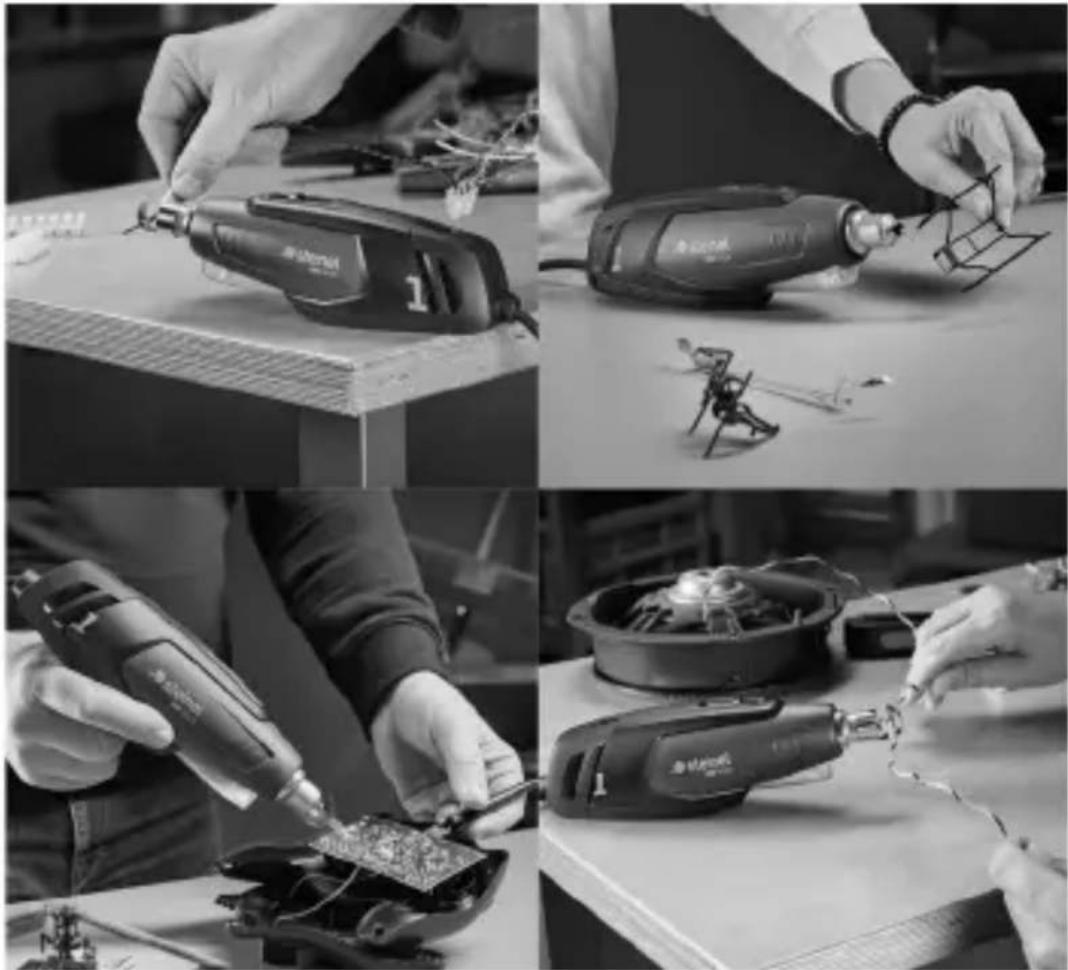

6.1

• Contractarea elementelor de racordare pentru cabluri și conducte
• Contractarea produselor termoretractabile

Deformarea

- Prelucrarea componentelor din material plastic, de ex. în confectionarea de modele

Lipire / dezlipire

– Lipirea componentelor SMD

– Lucrări de reparație și finisare la subansamblurile electronice SMD

Uscare

- Vopsele

- Materiale plastice

Pentru siguranța dvs.:

– Siguranța termică decuplează încălzirea în caz de suprasarcină.

- Introducerea duzei cu reflector.

7. Eliminarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

8. Declaratie de conformitate

STEINEL GmbH declară prin prezenta că suflanta de aer cald HM Stick este conformă cu Directiva 2006/42/CE.

Textul integral al Declaratiei de conformitate UE este disponibil la următoarea adresă de internet:

www.steinel.de

9. Garantia de producător

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defecțiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiați de reparații în garanție, informați-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.

10. Date tehnice

• Conexiune la rețeaua electrică: 230 - 240 V, 50 Hz
• Putere: 350 W
• Temperaturi ^1 : 400 °C fără duză

500 °C cu duză de reducție de 7mm (livrată cu aparatul)

• Debit de aer: max. 100 l/min
• Cablu de conectare la rețea: H05
• Clasă de protectie: //
• Nivel de presiune acustică emisii: ≤ 70 dB (A)
• Valoare totală vibrații: ≤ 2,5 m/s2 I K = 0,08 m/s2
• Greutate: 0,7 kg

- ^1 Evoluția temperaturilor:

Distanța față de tubul de evacuare20 mm 360 °C	Temperatură fără duză450 °C.	Temperatură cu duză
30 mm 320 °C	350 °C.
40 mm 280 °C	290 °C.
50 mm 230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm 75 °C	75 °C.
