NÁVOD NA OBSLUHU HM Stick STEINEL

1. O tomto dokumente 195
2. Všeobecné bezpečnostné pokyny 195
3. Popis zariadenia 198
4. Zamýšláné použitie 199
5. Uvedenie do prevádzky 200
6. Aplikácie 201
7. Zneškodnenie 203
8. Vyhlásenie o zhode 203
9. Záruka výrobcu 204
10. Technické údaje 205

1. O tomto dokumente

– Chránené autorským právom. Dotlač, aj kedí iba v skrátenej verzii, je povolená iba s naším súhlasom. – Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Varovanie pred nebezpečenstvami!

Upozornenie na nebezpečenstvo spôsobené vplyvmi prostredia!

Varovanie pred toxickými plynmi a rizikom vznietenia!

Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!

Tento návod obsahuje dôležité informácie o bezpečnej manipulácii s výrobkom. V texte sa nachádzajú osobitné upozornenia na možné nebezpečenstvá. Nedodržanie pokynov môže spôsobit smrt alebo tažké poranenia.

Pri používaní elektrického náradia je potrebné dodržiavať nasledujúce základné bezpečnostné opatrenia na ochranu pred úrazom elektrickým prúdom, rizikom poranenia a požiarom.

Pri neopatrnej manipulácii so spotrebičom môže dôjst' k požiaru alebo k zraneniu osôb. Pred uvedením spotrebiča do prevádzky skontrolujte, či nie je poškodený (prívodný sietový kábel, kryt atd'), a ak je poškodený, spotrebič nepoužívajte. Spotrebič nepoužívajte bez dozoru. Deti by mali byť pod dohládom, aby sa zabezpečilo, že sa so spotrebičom nebudú hrat.

Počiatočné uvedenie do prevádzky

Pri prvom použití sa môže uvolníť trochu dymu. Dym je spôsobený spojivami, ktoré sa uvolňujú z izolačnej fólie ohrievača vplyvom tepla počas prvého použitia. Spotrebič by mal byť umiestnený na základni, aby sa zabezpečil rýchly únik dymu. Pracovný priestor by mal byť počas prvého použitia dobre vetraný. Vypúšťaný dym nie je škodlivý!

Upozornenie na nebezpečenstvo spôsobené vplyvmi prostredia!

• Nevystavujte elektrické náradie daždů.
  Nepoužívajte elektrické náradie, keď je vlhké alebo vo vlhkom či mokrom prostredí.
• Pri používaní spotrebičov v blízkosti horlávých materiálov budte opatrní.
• Nemierte na to isté miesto dlhý čas.
• Nepoužívajte v prítomnosti výbušnej atmosféry.
• Teplo sa môže prenášať na horľavé materiály, ktoré sú zakryté.

Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!

• Po použití umiestnite spotrebič na stojatý povrch a pred zabalením ho nechajte vychladnúť.
• Nepoužívané náradie sa musí skladovat' v suchej, uzamknutej miestnosti mimo dosahu detí.
• Tento spotrebič môžu používať deti od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnostami alebo s nedostatočnými skúsenostami a znalostami, ak boli pod dohládom alebo boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú príslušným rizikám.
• Deti sa so spotrebičom nesmú hrat.
• Čistenie a užívatelškú údržbu nesmú vykonávať deti bez dozoru.

Zdravotné a bezpečnostné podmienky a osobné ochranné prostriedky

Pozor na padajúce zariadenia alebo predmety!

Zabezpečte, aby padajúce spotrebiče alebo predmety nezasiahli lúdí.

• Používajte osobné ochranné prostriedky.
• V závislosti od použitia používajte ochranné rukavice, ochranu očí a/alebo dýchacích ciest.

Varovanie pred toxickými plynmi a rizikom vznietenia!

• V záujme vlastnej bezpečnosti používajte len také príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo ktoré odporúča či určuje výrobca náradia.
• Použitie iného náradia alebo príslušenstva, ako je odporúčané v návode na obsluhu alebo v katalógu, môže predstavovať riziko poranenia osôb.

Opravy môže vykonávať len kvalifikovaný elektrikár

• Toto elektrické náradie splňa príslušné bezpečnostné predpisy.
• Opravy môže vykonávať len kvalifikovaný elektrikár, inak môže dôjst' k nehode obsluhy.

3. Popis zariadenia

3.1

1 4 3 2 steinel NM SKX2 6 7 5

A Redukčná tryska 7 mm
B Redukčná tryska s ochranným reflektorom
C Reflektorová tryska 40 mm
D Reflektorová tryska 10 mm

Elektrický prístroj STEINEL HM Stick je určený na tva-rovanie umelej hmoty, zohrievanie zmršťovacích hadíc. Je taktiež vhodný na spájkovanie a odspájkovanie, uvoľňovanie lepených spojov. Prístroj nie je určený na používanie vo funkcií teplovzdušného zapaľovača tuhých palív, sušiča vlasov ani na používanie vo vozidlách.

5. Uvedenie do prevádzky

Prístroj sa zapína a vypína pomocou posúvacieho spínača 3. Odstup od objektu určeného na spracovanie je závislý od druhu spracovávaného materiálu a zvoleného spôsobu spracovania. Najskôr vždy urobte test na určenie správnej teploty. Pomocou nástrčných trysiek (pozri stranu s príslušenstvom v obale) je možné horúci vzduch presne nasmerovať bud’ bodovo alebo plošne.

Pozor pri výmene horúcich trysiek! Ked' používate teplovzdušnú pištol' ako stacionárny prístroj, dbajte na bezpečné, protišmykové postavenie prístroja na čistom podklade.

Možnost zavesenia

Vdaka integrovanému oku 4 sa môže prístroj zavesit. Achtung: max. Zugkraft = 150 N

LED svietidlo 6 je funkčné pri zapnutom prístroji. Popri osvetlení pracovnej oblasti slúži taktiež ako indikátor signalizujúci stav „prístroj zapnutý“.

6. Aplikácie

Teplovzdušná pištol'je ideálna na spracovanie menších dielov a zmršťovacích hadíc. Predovšetkým modelári a elektronici to vedia ocenit'.

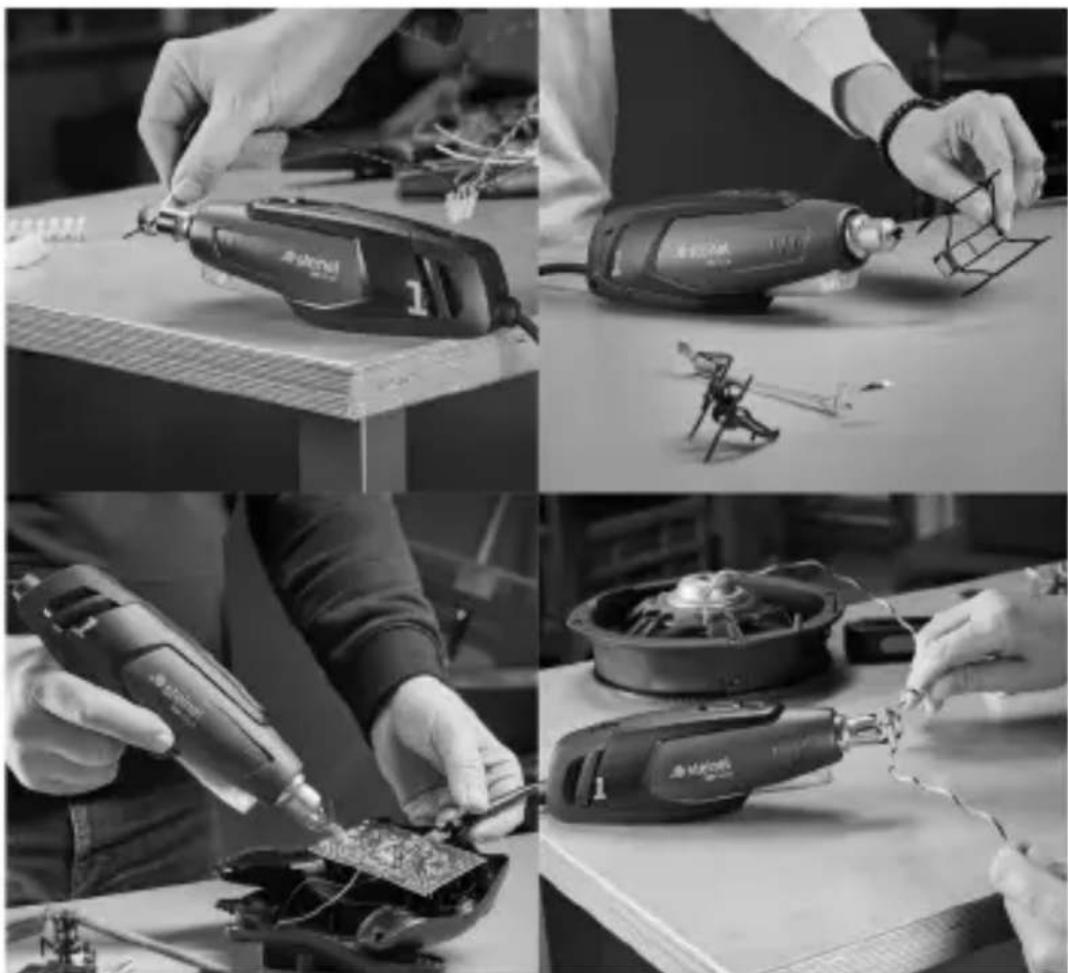

6.1

– zmršťovanie prípojných prvkov pre káble a vedenia
– zmršťovanie tepelne zmršťujúcich sa produktov

Tvarovanie

– spracovanie umelohmotných dielov, napr. v modelárstve

– spájkovanie súčiastok typu SMD
– opravy a dodatočné opracovanie elektronických konštrukčných skupín SMD

Sušenie

• farby
• umelé hmoty

Pre vašu bezpečnost:

– Tepelná poistka vypne ohrev pri preťažení.
– Nasunutie reflektorovej trysky.

7. Zneškodnenie

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ:

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

8. Vyhlásenie o zhode

Spoločnosť STEINEL GmbH týmto vyhlasuje, že teplovzdušné dúchadlo HM Stick je v súlade so smernicou 2006/42/ES.

Úplné znenie EÚ vyhlásenia o zhode je k dispozícii na tejto internetovej adrese:

www.steinel.de

9. Záruka výrobcu

Tento výrobok spoločnosti Steinel bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hládiska funkčnosti a bezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebitelovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevztahuje na poškodenie opotrebovatelných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou.

Čalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis pre opravy: Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevztahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

10. Technické údaje

• Sietové pripojenie: 230 - 240 V, 50 Hz
• Výkon: 350 W
• Teploty ^1 : 400 °C bez trysky

– Množstvo vzduchu: max. 100 l/min
– Sietový prívod: H05
– Trieda krytia: //
- Emisná hladina akustického tlaku: ≤ 70 dB (A)
- Celková hodnota vibrácií: ≤ 2,5 m/s2 I K = 0,08 m/s2
- Hmotnost: 0,7 kg

- ^1 priebeh teplôt:

Odstup od výfu-kovej rúrky	Teplota bez trysky Teplota s tryskou
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
