NÁVOD NA OBSLUHU HM 1920 E STEINEL

1. O tomto dokument 317
2. Všeobecné bezpečnostné pokyny 317
3. Prvky prístroja 321
4. Uvedenie do prevádzky 326
5. Aplikácie 329
6. Zneškodnenie 333
7. Vyhlásenie o zhode 333
8. Záruka výrobcu 334
9. Technické údaje 335

1. O tomto dokument

– Chránené autorským právom. Dotlač, aj ked'iba v skrá-tenej verzii, je povolená iba s naším súhlasom.

– Vyhradzujeme si právo na zmeny slúžiace technickému pokroku.

Varovanie pred nebezpečenstvami!

Upozornenie na nebezpečenstvo spôsobené vplyvmi prostredia!

Varovanie pred toxickými plynmi a rizikom vznietenia!

Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!

Tento návod obsahuje dôležité informácie o bezpečnej manipulácii s výrobkom. V texte sa nachádzajú osobitné upozornenia na možné nebezpečenstvá. Nedodržanie pokynov môže spôsobit smrt alebo tažké poranenia.

Pri používaní elektrického náradia je potrebné dodržiavať nasledujúce základné bezpečnostné opatrenia na ochranu pred úrazom elektrickým prúdom, rizikom poranenia a požiarom.

Pri neopatrnej manipulácii so spotrebičom môže dôjst' k požiaru alebo k zraneniu osôb. Pred uvedením spotrebiča do prevádzky skontrolujte, či nie je poškodený (prívodný sietový kábel, kryt atd'), a ak je poškodený, spotrebič nepoužívajte. Spotrebič nepoužívajte bez dozoru. Deti by mali byť pod dohládom, aby sa zabezpečilo, že sa so spotrebičom nebudú hrat.

Počiatočné uvedenie do prevádzky

Pri prvom použití sa môže uvolníť trochu dymu. Dym je spôsobený spojivami, ktoré sa uvolňujú z izolačnej fólie ohrievača vplyvom tepla počas prvého použitia. Spotrebič by mal byť umiestnený na základni, aby sa zabezpečil rýchly únik dymu. Pracovný priestor by mal byť počas prvého použitia dobre vetraný. Vypúšťaný dym nie je škodlivý!

Upozornenie na nebezpečenstvo spôsobené vplyvmi prostredia!

• Nevystavujte elektrické náradie daždů.
  Nepoužívajte elektrické náradie, keď je vlhké alebo vo vlhkom či mokrom prostredí.
• Pri používaní spotrebičov v blízkosti horlávých materiálov budte opatrní.
• Nemierte na to isté miesto dlhý čas.
• Nepoužívajte v prítomnosti výbušnej atmosféry.
• Teplo sa môže prenášať na horľavé materiály, ktoré sú zakryté.

Varovanie pred nebezpečenstvom v dôsledku zásahu elektrickým prúdom!

- Nepoužívané náradie sa musí skladovat' v suchej, uzamknutej miestnosti mimo dosahu detí.

- Tento spotrebič môžu používat' deti od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnost'ami alebo s nedostatočnými skúsenost'ami a znalost'ami, ak boli pod dohl'adom alebo boli poučené o používaní spotrebiča bezpečným spôsobom a rozumejú príslušným rizikám.

- Deti sa so spotrebičom nesmú hrat'.

- Čistenie a užívatel'skú údržbu nesmú vykonávat' deti bez dozoru.

• V uvedenom výkonnostnom rozsahu pracujete lepšie a bezpečnejšie.

- V opačnom prípade môže dôjst' k poškodeniu ohrievača alebo motora.

Varovanie pred toxickými plynmi a rizikom vznietenia!

- V záujme vlastnej bezpečnosti používajte len také príslušenstvo a prídavné zariadenia, ktoré sú uvedené v návode na obsluhu alebo ktoré odporúča či určuje výrobca náradia.

- Použitie iného náradia alebo príslušenstva, ako je odporúčané v návode na obsluhu alebo v katalógu, môže predstavovat’ riziko poranenia osôb.

Opravy môže vykonávať len kvalifikovaný elektrikár

• Toto elektrické náradie splňa príslušné bezpečnostné predpisy.
• Opravy môže vykonávať len kvalifikovaný elektrikár, inak môže dôjst k nehode obsluhy.

3. Prvky prístroja

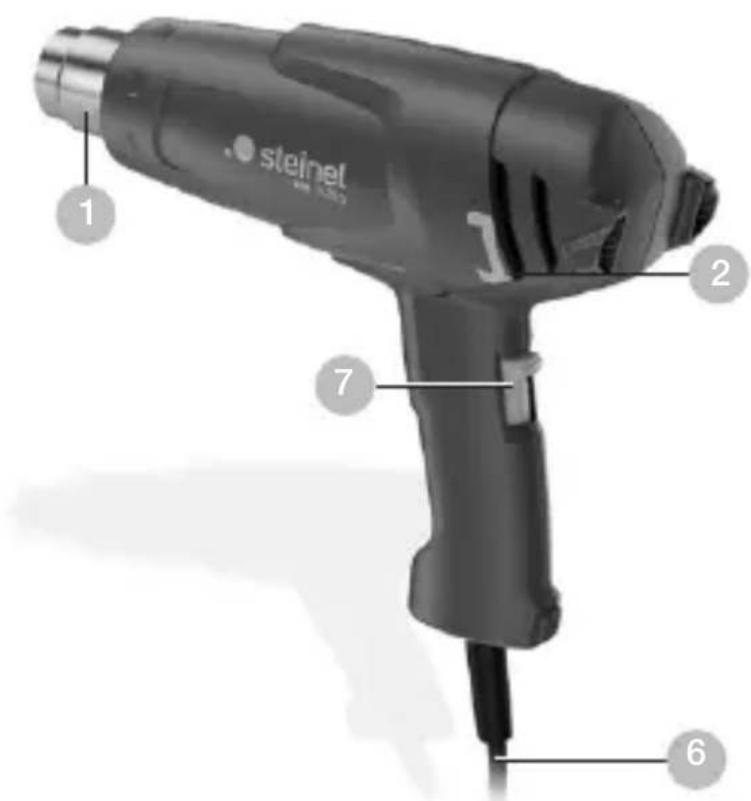

3.1 HM 1620 S

steinet 1 2 7 6

1 Výfuková rúrka z ušlachtilej ocele
2 Vstup vzduchu s mriežkovým sitom zabraňuje vniknutiu cudzích telies
3 Odoberatelíná ochranná rúrka (pre tažko dostupné miesta)
4 Mäkká stojanová nôžka
5 Mäkká koncovka na stabilné pracovanie bez prevrhnutí a pošmyknutí
6 Gumový kábel odolný proti zátáži
7 Stupňový spínač na nastavenie množstva vzduchu (2-stupňový/3-stupňový)
8 Nastavovacie koliesko na nastavenie teploty
11 Príjemná mäkká rukovät
12 Závesný prvok

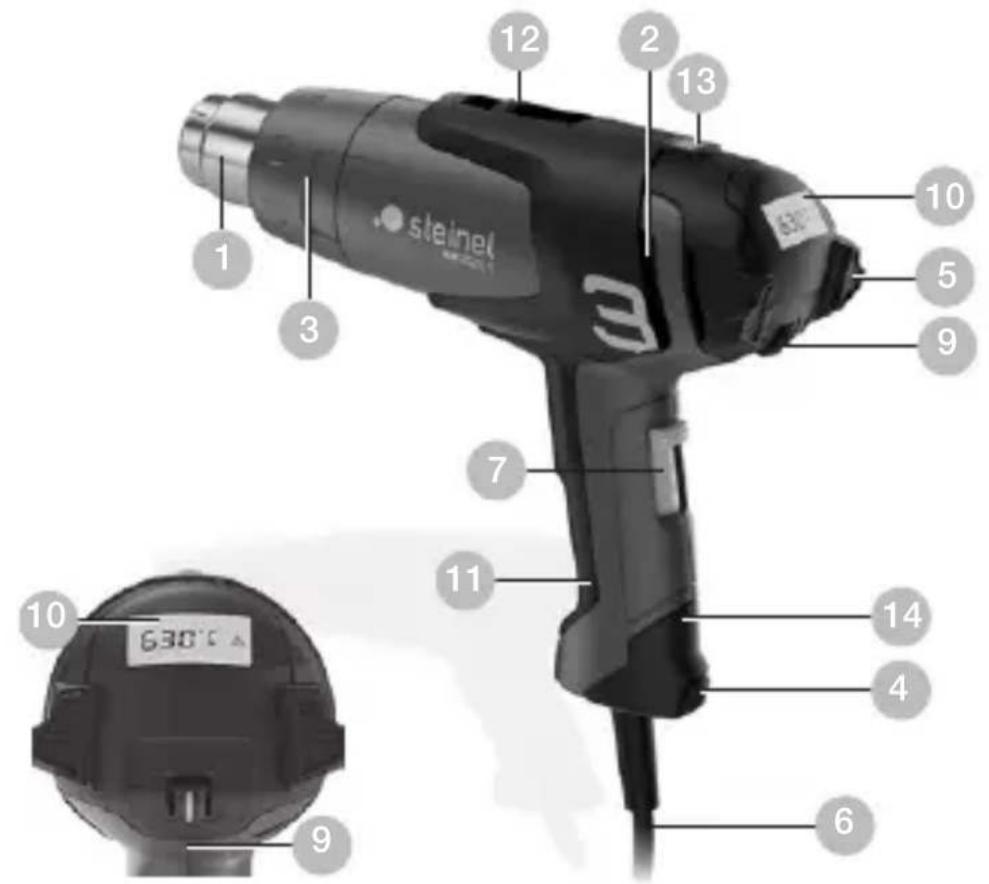

3.3 HM 2020 E

1 2 3 12 2 13 5 10 5 9 7 11 14 4 6 9 10 630°C

1 Výfuková rúrka z ušlachtilej ocele
2 Vstup vzduchu s mriežkovým sitom zabraňuje vniknutiu cudzích telies
3 Odoberatelíná ochranná rúrka (pre tažko dostupné miesta)
4 Mäkká stojanová nôžka
5 Mäkká koncovka na stabilné pracovanie bez prevrhnutí a pošmyknutí
6 Gumový kábel odolný proti zátáži
7 Stupňový spínač na nastavenie množstva vzduchu (2-stupňový/3-stupňový)
9 Tlačidlo na nastavovanie teploty
10 Kontrola teploty vdaka ukazovatel'u LCD
11 Príjemná mäkká rukovät
12 Závesný prvok
13 Ukazovatel' zvyšnej teploty (iba pri HM 2020 E)
14 Vymenitelný sietový kábel (iba pri HM 2020 E)

Príslušenstvo

1 Široká usmerňujúca tryska 50 mm
2 Široká usmerňujúca tryska 75 mm
3 Odrazová tryska 50 mm
4 Odrazová tryska 75 mm
5 Súprava škrabiek na farbu
6 Reflektorová tryska
7 Krimpovacie spojky ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Zmršťovacie hadice 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Súprava zmršťovacích hadíc, 3-dielna
9 Spájkovacia reflektorová tryska*
10 Redukčná tryska 14 mm*
11 Redukčná tryska 9 mm*
12 Jemný prachový filter
13 HL Scan
14Širokáštrbinovátryska*
15 Prítlačný valček
16 Zvárací drôt na plasty* Tvrdé PVC, HDPE, PP, ABS
17 Príložka na zváranie*

Prístroje sú vybavené tepelnou ochranou:

1. Ochranný vypínač ohrevu vypne ohrev vtedy, keď je výstup vzduchu z vyfukovacieho otvoru príliš silno bloko-vaný (akumulácia tepla). Ventilátor však nad’alej beží. Na vypnutie vás upozorní varovný trojuholník, ktorý sa zobrazí na displeji.

Ak sa vyfukovací otvor znovu uvolní, zapne sa ohrev po krátkej dobe sám. Hned'potom zhasne na displeji varovný trojuholník. Ochranný vypínač ohrevu môže zostat' zapnutý aj po vypnutí prístroja, takže po opätovnom zapnutí môže trvať dlhšie ako obvykle, kým sa dosiahne teplota vyfukovacieho otvoru. (len pre HM 2020 E)

1. Teplotná poistka pri preťažení prístroj úplne vypne.

Ukazovatel' zvyšnej teploty (len HM 2020 E)

Ukazovatel' zvyšnej teploty slúži ako systém optického varovania na zabránenie zraneniam pri priamom kontakte pokožky s horúcou výfukovou rúrkou. Ukazovatel' zvyšnej teploty funguje aj pri vytiahnutom sieťovom kábli! Ukazovatel' je funkčný už po 90 sekundách prevádzky a bliká tak dlho, až kým teplota na výfukovej rúrke pri izbovej teplote klesne pod 60 °C.

Ak je prístroj v prevádzke menej ako 90 sekúnd, nie je ukazovatel' zvyšnej teploty aktívny. V každom prípade nesie zodpovednosť používatel', kedže pri práci s teplovzdušnými pištolami musí byť vždy opatrný.

4. Uvedenie do prevádzky

Upozornenie: Odstup k objektu určenému na spracovanie závisí od druhu materiálu a zvoleného spôsobu spracovania. Najskôr vždy urobte test na určenie množstva vzduchu a správnej teploty! Pomocou nasúvacích trysiek, ktoré sú k dispozícii ako príslušenstvo (pozri stranu o príslušenstve na obale), je možné horúci vzduch presne smerovať bud’ bodovo alebo plošne. Pozor pri výmene horúcich trysiek! Ked’ používate teplovzdušnú pištol’ ako stacionárny prístroj, dbajte na bezpečné, protišmykové postavenie prístroja a čistý podklad.

HM 1620 S

Prístroj sa zapína a vypína pomocou stupňového vypínača na zadnej strane rukoväti. Množstvo vzduchu a teplota sa môžu nastaviť v 2 stupňoch. Na stupni 1 sa dosahuje teplota 300 °C pri množstve vzduchu 240 l/min., na stupni 2 to je 500 °C pri 450 l/min.

Tento prístroj je určený výlučne na domáce použitie.

HM 1920 E

Prístroj sa zapína a vypína pomocou stupňového vypínača na zadnej strane rukoväti. Popri trojstupňovom nastavení otáčok/regulácie množstva vzduchu (stupeň 1 je studený vzduch s teplotou 80 °C) sa môže teplota nastavovať v stupňoch 2 a 3 v rozsahu 80 °C – 600 °C pomocou nastavovacieho kolieska s postupnou reguláciou. K tomu na orientáciu slúžia číslice 1 – 9, umiestnené na nastavovacom koliesku. »1« znamená 80 °C, pri »9« sa dosiahne najvyššia teplota 600 °C. Množstvo vzduchu sa nastavuje v troch stupňoch 150/150-300/300-500 l/min. Ochranná rúrka sa dá odobrať prostredníctvom bajonetového uzáveru.

HM 2020 E

Prístroj sa zapína a vypína pomocou stupňového spínača na zadnej strane rukoväti. Popri trojstupňovom nastavení otáčok/regulácie množstva vzduchu pomocou spínača sa môže teplota v stupňoch 2 a 3 nastavovať v rozsahu od 80 °C do 630 °C s plynulou reguláciou pomocou tlačidlovej páčky. Požadovaná teplota sa môže v krokoch po 10 °C zvýšiť stlačením „+“ na pravej strane tlačidlovej páčky a naopak znížiť stlačením „–” na lavej strane tlačidlovej páčky. Krátkodobé stlačenie tlačidlovej páčky jednorazovo zvyšuje, resp. znížuje požadovanú teplotu o 10 °C. Dlhšie podržanie tlačidla zvyšuje, resp. znížuje teplotu plynule v krokoch po 10 °C, až kým sa tlačidlová páčka nepustí alebo sa nedosiahne minimálna, resp. maximálna teplota. Na 3 sekundy môžete na displeji vidieť nastavenú požadovanú teplotu, potom sa počas zníženia, resp. zvýšenia teploty zobrazí skutočná teplota vyfukovacej rúrky. Počas tejto doby bliká symbol pre °C/°F. Hned’ ako sa dosiahne požadovaná teplota, zobrazí sa tento symbol na displeji natrvalo. Pri stupni 1 je teplota 80 °C. Pri prechode zo stupňa 2 alebo 3 s vyššími teplotami na stupeň 1 chvíľu trvá, kým sa prístroj ochladí na 80 °C. Počas ochladzovania sa na LCD displeji zobrazuje skutočná teplota na výstupe trysky. Po vypnutí prístroja sa zachová posledná nastavená hodnota. Ochranná rúrka sa môže odobrať prostredníctvom bajonetového uzáveru.

Výmena kábla (iba pri HM 2020 E)

Ak je siet'ový kábel poškodený, dá sa bez problémov vymenit' aj bez otvorenia telesa prístroja:

4.1

Dôležité! Prístroj odpojte zo siete.

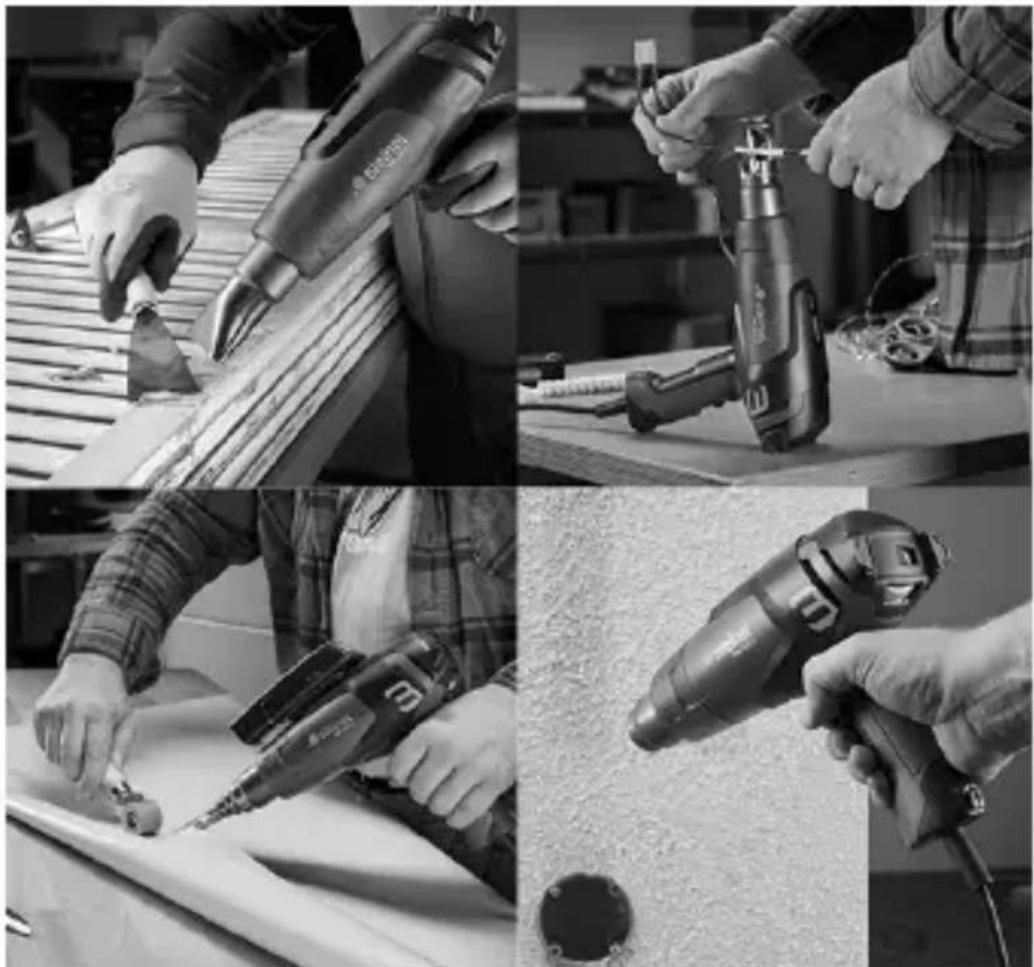

V nasledujúcej časti vám ukážeme niekolko druhov použitia teplovzdušnej pištole STEINEL.

5.1 HM 2020 E

Odstránenie farby: Farba sa zmäkčí a dá sa čisto odstrániť pomocou špachtle a škrabky.

Zmršťovanie káblov: Zmršťovacia hadička sa nasunie na miesto, ktoré sa má zaizolovať, a zohreje sa horúcim vzduchom. Tým sa hadička zmrští o cca 50 % svojho priemeru a zabezpečí tak tesné spojenie. Obzvlášť rýchle a rovnomerné zmršťovanie s reflektorovými tryskami. Utesňovanie a stabilizovanie zlomených káblov, izolácia spájkovaných miest, spájanie káblových zväzkov, poťahovanie lustrových svoriek.

5.2 HM 1920 E

Tvarovanie PVC: Dosky, rúrky alebo výlisky horúcim vzduchom zmäknú a sú tvarovatelné.

Zapálenie grilu: Grilovacie uhlie sa okamžite rozžeraví, už netreba čakať.

Rozmrazovanie: Vodovodné potrubia, zládovatené zámky dverí, stupienky schodov. Šetrné rozmrazovanie a vysúšanie v jednom pracovnom postupe.

Mäkké spájkovanie: Najskôr vyčistite časti kovov určené na spájanie, potom nahrejte horúcim vzduchom spájkované miesto a pridajte spájkovací drôt. Pri spájkovaní používajte taviacu prísadu na zabránenie tvorby oxidácie alebo používajte spájkovací drôt so žilou s taviacim prostriedkom.

5.3 HM 1620 S

Zváranie a škárovanie plastu: Všetky diely, ktoré sa majú zvárat, musia byť z rovnakého plastu. Používajte vhodný zvárací drôt.

(H) Zváranie fólií: Fólie sa položia na seba a zozvárajú. Horúci vzduch sa pomocou štrbinovej trysky zavedie pod vrchnú fóliu, potom sa obidve fólie pevne prítlačia na seba prítlačným valčekom.

Đalšia možnosť: Opravovanie stanovej plachty z PVC pomocou prekrývacieho zvárania so štrbinovou tryskou.

Pomoc pri výbere správneho zváracieho drôtu pri zváraní plastových materiálov

Materiál / Spôsoby použitia / Poznávacie znaky

• Tvrdé PVC / Rúry, tvarovky, dosky, stavebné profily, technické výlisky teplota zvárania 300 °C / V plameni zuhol'natie, ostrý zápach, praskavý zvuk
• Tvrdý PE (HDPE) polyetylén / Vane, koše, kanistre, izolačný materiál, rúry teplota zvárania 300 °C / Svetlý žltý plameň, kvapky horia d'alej, vonia ako zhasnutá sviečka, praskavý zvuk
• PP polypropylén / Odpadové potrubie horúcej vody, sedadlá, obaly, automobilové súčiastky teplota zvárania 250 °C / Svetlý plameň s modrým jadrom, kvapky horia d'alej, ostrý zápach, praskavý zvuk
• ABS / Automobilové súčiastky, prístrojové skrine, kufre teplota zvárania 350 °C / Čierny, vločkovitý dym, slad-kastý zápach, praskavý zvuk

6. Zneškodnenie

Elektrické zariadenia, príslušenstvo a obaly odovzdajte na ekologickú recykláciu.

Elektrické zariadenia nevyhadzujte do komunálneho odpadu!

Iba pre krajiny EÚ:

Podl'a platnej európskej smernice o odpade z elektrických a elektronických zariadení a jej implementácie do národnej legislatívy sa musia nepoužívané elektrické a elektronické zariadenia zbierať separovane a odovzdať na ekologickú recykláciu.

7. Vyhlásenie o zhode

Spoločnosť STEINEL GmbH týmto vyhlasuje, že teplovzdušné dúchadlo HM 1620 S, HM 1920 E u HM 2020 E je v súlade so smernicou 2006/42/ES Úplné znenie vyhlásenia o zhode EÚ je k dispozícii na tejto internetovej adrese:

www.steinel.de

8. Záruka výrobcu

Tento výrobok spoločnosti Steinel bol vyrobený s maximálnou dôslednosťou, skontrolovaný z hládiska funkčnosti a bezpečnosti podľa platných predpisov a následne podrobený náhodnej kontrole. Spoločnosť Steinel preberá záruku za bezchybný stav a funkčnosť. Záručná doba je 36 mesiacov a začína plynúť dňom predaja spotrebitelovi. Odstránime nedostatky, ktoré vyplývajú z chyby materiálu alebo výrobnej chyby, záručné plnenie sa uskutočňuje opravou alebo výmenou chybných dielov podľa nášho uváženia. Záručné plnenie sa nevztahuje na poškodenie opotrebovatelných dielov ani na škody a nedostatky, ktoré vzniknú nesprávnym zaobchádzaním alebo údržbou.

Ďalšie následné škody na cudzích objektoch sú zo záruky vylúčené. Záruka je platná len vtedy, ak sa nerozobraný prístroj s krátkym popisom chyby spolu s pokladničným dokladom alebo faktúrou (dátum kúpy a pečiatka predajcu) zašle riadne zabalený do príslušného servisu.

Servis pre opravy: Po uplynutí záručnej doby alebo v prípade chýb, na ktoré sa nevztahuje záruka, sa o možnosti opravy informujte na najbližšej servisnej stanici.

9. Technické údaje

HM 1620 S

– Sietové pripojenie: 220 – 230 V, 50/60 Hz
- Výkon: 1.600 W
– Stupeň / Množstvo vzduchu / Teplota:
1 / 240 l/ min / 300 °C
2 / 450 l/ min / 500 °C
– Ukazovatel' zvyšnej teploty: nie
– Trieda ochrany: //
– Teplotná poistka: áno
- Emisná hladina akustického tlaku: ≤ 70 dB (A)
– Celková hodnota vibrácií: ≤ 2,5 m/s ^2 I K = 0,08 m/s ^2
- Hmotnost: 0,670 kg

HM 1920 E

– Sietové pripojenie: 220 – 230 V, 50/60 Hz
- Výkon: 2.000 W
– Stupeň / Množstvo vzduchu / Teplota:
1 / 150 l/ min / 80 °C
2 / 150–300 l/ min / 80–600 °C
3 / 300 - 500 l/ min
– Nastavenie teploty: postupne v 9 krokoch na nastavovacom koliesku
– Ukazovatel' zvyšnej teploty: nie
– Trieda ochrany: //
– Teplotná poistka: áno
– Emisná hladina akustického tlaku: ≤ 70 dB (A)
– Celková hodnota vibrácií: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2
- Hmotnost: 0,840 kg

HM 2020 E

• Sietové pripojenie: 220 – 230 V, 50/60 Hz
• Výkon: 2.200 W
  – Stupeň / Množstvo vzduchu / Teplota:
  1 / 150 l/ min / 80 °C
  2 / 150-300 l/ min / 80-630 °C
  3 / 300 - 500 l/ min
  – Nastavenie teploty: postupne v 10 °C krokoch na jedno zatlačenie
• Ukazovatel'teploty: LCD displej
  – Ukazovatel' zvyšnej teploty: áno
  – Trieda ochrany: //
  – Ochranný vypínač ohrevu: áno
• Teplotná poistka: áno
• Emisná hladina akustického tlaku: ≤ 70 dB (A)
• Celková hodnota vibrácií: ≤ 2,5 m/s^2 I K=0,04 m/s^2
  – Hmotnost: 0,880 kg
