1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.

- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus keskkonnamõjudest tulenevate ohtude eest!

Hoiatus mürgiste gaaside ja süttimisohu eest!

Hoiatus vooluga seotud ohtude eest!

2. Üldised ohutusjuhised

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.
• Järgige ohutusjuhiseid.
• Hoidke kättesaadavas kohas.

Elektritööriistade kasutamisel tuleb järgida järgmisi põhilisi ohutusmeetmeid, et kaitsta elektrilöögi, vigastusohu ja tulekahju eest.

Kui seadet ei käsitseta ettevaatlikult, võib tekkida tulekahju või inimesed võivad saada vigastada. Kontrollige seadme kahjustusi (võrguühenduskaabel, korpus jne) enne kasutuselevõtmist ja ärge kasutage seadet, kui see on kahjustatud. Ärge kasutage seadet järelevalveta. Laste üle tuleb teostada järelevalvet, et nad ei mängiks seadmega.

Esialgne kasutuselevõtmine

Esimesel kasutamisel võib tekkida veidi suitsu. Suitsu põhjustavad sideained, mis vabanevad küttekeha isolatsioonifooliumist kuumuse mõjul esimese kasutuskorra ajal. Seade tuleb asetada alusele, et suitsu saaks kiiresti väljuda. Tööruum peaks olema esimese kasutamise ajal hästi ventileeritud. Välja eralduv suits ei ole kahjulik!

Hoiatus keskkonnamõjudest tulenevate ohtude eest!

• Ärge pange elektrilisi tööriistu vihma kätte. Ärge kasutage elektritööriistu niiskes või niiskes või märjas keskkonnas.
• Olge ettevaatlik, kui kasutate seadmeid tuleohtlike materjalide läheduses.
• Ärge sihtige pikka aega ühte ja samasse kohta.
• Mitte kasutada plahvatusohtlikus keskkonnas.
• Soojus võib kanduda kaetud põlevatele materjalidele.

Hoiatus vooluga seotud ohtude eest!

• Vältige keha kokkupuudet maandatud osadega, nt torud, radiaatorid, pliidid, külmikud.
• Ärge jätke seadet selle töötamise ajal järelevalveta.

Hoidke oma tööriistu turvaliselt.

• Pärast kasutamist asetage seade seisvale pinnale ja laske sellel jahtuda, enne kui pakite selle ära.

• Kasutamata tööriistu tuleb hoida kuivas, lukustatud ruumis lastele kättesaamatus kohas.

• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui nad on saanud järelevalvet või juhendamist seadme ohutu kasutamise kohta ja mõistavad sellega kaasnevaid ohte.

• Lapsed ei tohi seadmega mängida.
• Puhastamist ja hooldust ei tohi teostada lapsed ilma järelevalveta.

Ärge koormake oma tööriistu üle!

• Te töötate paremini ja ohutumalt kindlaksmääratud töövõi-me vahemikus.
• Ärge kandke tööriista kaablist ja ärge kasutage seda pistiku pistikupesast väljatõmbamiseks.
• Kaitske kaablit kuumuse, õli ja teravate servade eest.
• Veenduge alati, et väljalasketoru ei oleks kunagi täielikult kaetud või suletud, isegi kui pihusti on paigaldatud.
• Vastasel juhul võib see põhjustada kütteseadme või mootori kahjustusi.

Hoiatus mürgiste gaaside ja süttimisohu eest!

- Teie enda ohutuse tagamiseks kasutage ainult neid tarvikuid ja lisaseadmeid, mis on ette nähtud kasutusjuhendis või mida on soovitatud või ette nähtud tööriista tootja poolt.

- Muude kui kasutusjuhendis või kataloogis soovitatud tööriistade või tarvikute kasutamine võib põhjustada teile kehavigastuse ohtu.

Remont ainult kvalifitseeritud elektriku poolt

• See elektriline tööriist vastab asjakohastele ohutusnõue-tele.
• Remonti võib teostada ainult kvalifitseeritud elektrik, vastasel juhul võib juhtuda õnnetus.

3. Seadme elemendid

3.1 HM 1620 S

steinet 1 2 7 6

1 Roostevabast terasest väljapuhketoru
2 Võrestikuga õhu sisselase hoiab võõrkehad eemal
6 Koormatav kummikaabel
7 Astmelüliti öhukoguse seadistamiseks (2-astmeline/3-astmeline)

3.2 HM 1920 E

1 2 3 12 5 7 8 9 11 4 6

1 Roostevabast terasest väljapuhketoru
2 Võrestikuga õhu sisselase hoiab võõrkehad eemal
3 Äravõetav kaitsetoru (raskesti ligipääsetavate kohtade jaoks)
4 Pehme seisujalg
5 Pehme kübar ümberkukkumis- ja libisemiskindlaks statsionaarseks töökasutuseks
6 Koormatav kummikaabel
7 Astmelüliti öhukoguse seadistamiseks (2-astmeline/3-astmeline)
8 Seaderatas temperatuuri seadistamiseks
11 Meeldiv pehme käepide
12 Riputi

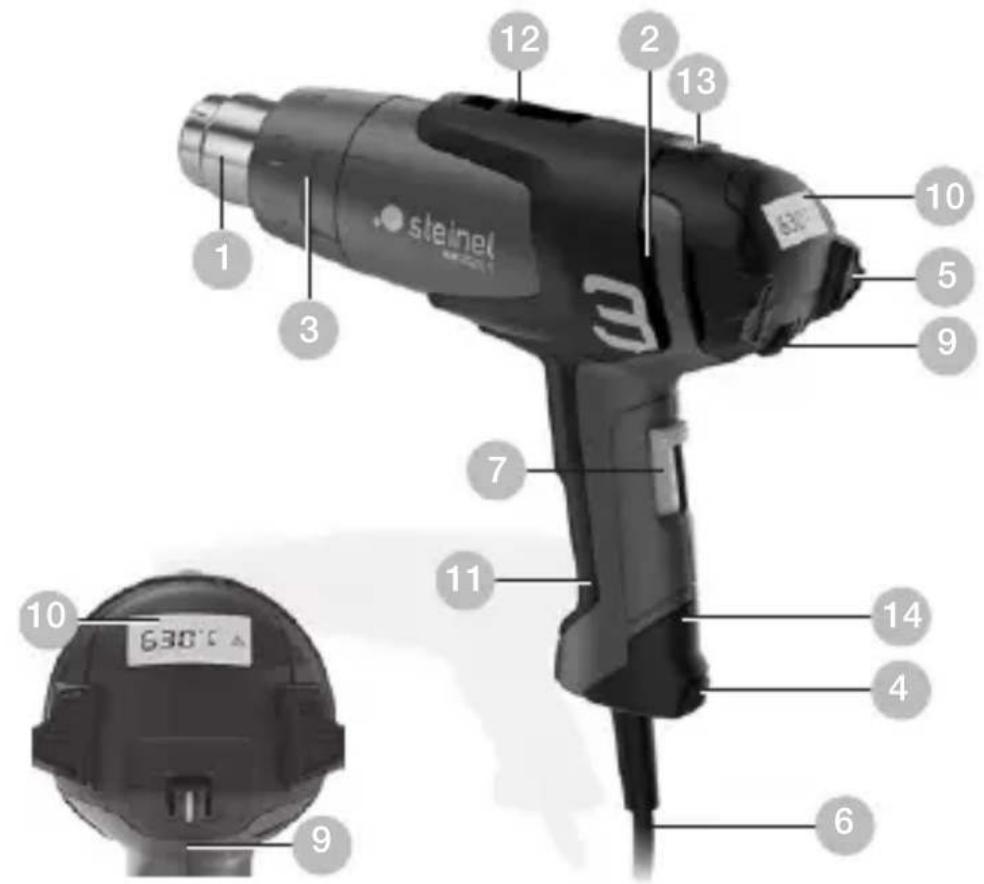

3.3 HM 2020 E

1 2 3 12 2 13 10 5 9 7 11 14 4 6 9 10 630°C

1 Roostevabast terasest väljapuhketoru
2 Võrestikuga õhu sisselase hoiab võõrkehad eemal
3 Äravõetav kaitsetoru (raskesti ligipääsetavate kohtade jaoks)
4 Pehme seisujalg
5 Pehme kübar ümberkukkumis- ja libisemiskindlaks statsionaarseks töökasutuseks
6 Koormatav kummikaabel
7 Astmelüliti öhukoguse seadistamiseks (2-astmeline/3-astmeline)
9 Klahv temperatuuri seadistamiseks
10 Temperatuuri järelevalve LCD-näidikuga
11 Meeldiv pehme käepide
12 Riputi
13 Jääkkuumuse näidik (ainult HM 2020 E)
14 Vahetatav võrgukaabel (ainult HM 2020 E)

Tarvikud

1 Lai kiirgusdüüs 50 mm
2 Lai kiirgusdüüs 75 mm
3 Kiirgusdüüs 50 mm
4 Kiirgusdüüs 75 mm
5 Värvikaabitsate komplekt
6 Reflektordüüs
7 Krimpimisliitmikud ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Kahandvoolikud 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Kahandvoolikute komplekt, 3-osaline
9 Jootmise reflektordüüs*
10 Ahendusdüüs 14 mm*
11 Ahendusdüüs 9 mm*
12 Peentolmufilter
13 HL-Scan
14Lailõhikdüüs*
15 Surverull
16 Plastmassi keevitustraat* Kõva PVC: HDPE, PP, ABS
17 Keevitusking*

* ainult HM 1920 E ja HM 2020 E

Teie ohutuse huvides:

Seadmed on varustatud termokaitsmega::

1. Üks termokaitsme-väljalülitus lülitab küttesüsteemi välja, kui õhu väljumist väljapuhkeavast liiga tugevasti takistatakse (soojuspais). Puhur töötab siiski edasi. Displeil viidatakse väljalülitusele ohukolmnurgaga.

Kui väljapuhkeava on jälle vaba, siis lülitub küttesüsteem lühikese aja möödudes jälle iseseisvalt juurde. Seejärel kustub ohukolmnurk displeilt. Termokaitsme-väljalülitus võib rakenduda ka pärast seadme väljalülitamist nii, et pärast uuesti sisselülitamist võib kesta harilikust kauem, kuni väljapuhkeaval saavutatakse vastav temperatuur. (ainult HM 2020 E)

1. Termokaitse lülitab seadme ülekoormamisel täielikult välja.

Jääkkuumuse näidik on ette nähtud optilise hoiatusjuhisena, et vältida naha vahetul kokkupuutel kuuma väljapuhketoruga tekkivaid vigastusi. Jääkkuumuse näidik talitleb ka väljatõmmatud võrgukaabli korral!

90-sekundilise käituse järel on näidik talitlusvõimeline ja vilgub senikaua, kuni väljapuhketoru temperatuur on ruumitemperatuuril langenud alla 60 °C langenud. Kui seadet käitati vähem kui 90 sekundit, siis pole jääkku- umuse näidik aktiivne. Vastutus lasub igal juhul kasutajal, sest kuumaõhupuhuritega ümberkäimisel tuleb olla alati ettevaatlik.

4. Käivitamine

Palun pidage silmas: Kaugus töödeldavast objektist lähtub materjalist ja ettekavatsetavast töötlemisviisist.

Tehke alati esmalt õhukoguse ja temperatuuri test! Tarvikutena saadaval olevate pealepistetavate düüsidega (vt tarvikute lehekülge ümbrikus) saab kuuma õhku punkti- või pinnatäpsusega juhtida. Ettevaatust kuumade düüside vahetamisel! Kui kasutate kuumaõhupuhurit statsionaarseadmena, siis pöörake tähelepanu stabiilsele, libisemiskindlale seisule ja puhtale aluspinnale.

HM 1620 S

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva astmelülitiga. Öhukogust ja temperatuuri saab seadistada 2-s astmes. Astmel 1 saavutatakse 300 °C öhukogusel 240 l/min, astmel 2 on selleks 500 °C tootlikkusel 450 l/min. Antud seade on ette nähtud eranditult kodukasutuseks.

HM 1920 E

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva astmelülitiga. Peale pöörete/õhukoguse kolmeastmelise reguleerimise (aste 1 on külmaõhuaste 80 °C) on võimalik astmetel 2 ja 3 temperatuuri vahemikus 80 °C – 600 °C seaderatta kaudu sujuvalt seadistada. Seaderattal näida-tavad numbrid 1–9 on ette nähtud orienteerumiseks. »1« tähendab 80 °C, »9« juures saavutatakse maksimaalne temperatuur 600 °C. Öhukogus varieerub kolmes astmes 150/150–300/300–500 l/min. Kaitsetoru saab bajonett-sulguri abil maha võtta.

HM 2020 E

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva astmelülitiga. Peale pöörete/õhukoguse kolmeastmelise reguleerimise lüliti kaudu on võimalik astmetel 2 ja 3 temperatuuri vahemikus 80 °C kuni 630 °C nookurlüliti kaudu sujuvalt seadistada.

Sihttemperatuuri saab 10 °C astmetena kippklahvi pare- male küljele „+“ vajutades tõsta või kippklahvi vasakule küljele „-“ vajutades langetada. Kippklahvi lühiajaline va- jutamine tõstab või langetab sihttemperatuuri ühekordselt 10 °C võrra. Klahvi pikemaajaline vajutamine tõstab või langetab temperatuuri jooksvalt 10 °C sammudena, kuni kippklahv lastakse lahti või on seadistatud minimaalne või maksimaalne temperatuur. Seadistatud nimitempe- ratuur on 3 sekundit displeil nähtav, seejärel näidatakse temperatuuri langetamise või tõstmise ajal väljapuhketorul tegelikult valitsevat temperatuuri. Selle ajavahemiku vältel °C/°F-märk vilgub. Kui nimitemperatuur on saavutatud, siis ilmub antud märk kohe konstantselt displeile. Puhuriastmel 1 on temperatuur 80 °C. Körgemate temperatuuridega puhuriastmetelt 2 või 3 puhuriastmele 1 ümberlülitamisel kulub veidi aega, kuni seade on 80 °C peale maha jah- tunud. Mahajahtumise ajal näidatakse LCD-näidikul düüsi väljundis valitsevat tegelikku temperatuuri. Pärast seadme väljalülitamist säilib viimati seadistatud väärtus. Kaitsetoru saab bajonettsulguri kaudu maha võtta.

Kui võrgukaabel on kahjustatud, siis saab selle korpust avamata probleemideta välja vahetada:

4.1

Tähtis! Lahutage seade vörgust.

1. Vabastage kruvi ja tömmake kattekübar maha .
2. Vabastage tömbetökis .
3. Vabastage vörguklemmid
4. Tõmmake kaabel välja.
5. Pange uus kaabel sisse ja kinnitage taas vastupidises järjekorras (1. Keerake võrguklemmid kinni jne).

5. Rakendused

Allpool näitame teile möningaid STEINELi kuumaõhupuhurite rakendusi.

5.1 HM 2020 E

Värvi eemaldamine: Värv kuumutatakse pehmeks ja selle saab spaatli või kaabitsaga puhtalt eemaldada.

Kaabli kahandamine: Kahandvoolik lükatakse isoleeritava koha peale ja soojendatakse kuuma õhuga. Seeläbi kahaneb voolik u 50 % oma läbimõõdust ja hoolitseb tiheda ühenduse eest. Eriti kiire ja ühtlane kokkutõmbumine saavutatakse reflektordüüsidega. Kaablimurrete tihendamine ja stabiliseerimine, jootekohtade isoleerimine, kaabliharude kokkuliitmine, ridaklemmide väline vooderdamine.

5.2 HM 1920 E

PVC vormimine: Plaadid, torud või kujudetailid muutuvad kuuma õhuga pehmeks ning vormitavaks.

Grilli süütamine: Grillsüsi hõõgub silmapilkselt; ootamine pole vajalik.

Ülessulatamine: Veetorustikud, külmunud ukselukud, trepiastmed. Säästlik ülessulatamine ja kuivatamine ühe töökäiguga.

Pehmejootmine: Puhastage esmalt liidetavad metalldetailid, soojendage jootekohta kuuma õhuga ning andke jootetraati peale. Kasutage jootmisel oksiidi moodustumise vältimiseks räbustit või räbustisoonega jootetraati.

5.3 HM 1620 S

Plastmassi keevitamine ja vuukimine: Kõik detailid, mis tuleb kokku keevitada, peavad koosnema samast plast- massist. Kasutage vastavat keevitustraati.

Kile keevitamine: Kiled asetatakse üksteise peale ja keevitatakse kokku. Kuum öhk juhitakse löhikdüüsiga ülemise kile alla ja seejärel pressitakse mölemad kiled surverulliga tugevasti kokku.

Samuti võimalik: PVC-st telgiseinte remontimine lõhikdüüsiga ülestikku keevitades.

Õige keevitustraadi valimisabi plastmassi keevitamisel

Materjal / Kasutusviisid / Tuvastamistunnused

• Kõva PVC / Torud, fittingud, plaadid, ehitusprofiilid, tehnilised kujudetailid 300 °C keevitustemperatur / Söestub leegis, terav lõhn; kõrisev kõla
• PE kõva (HDPE) polüetüleen / Vannid, korvid, kanistrid,isolatsioonmaterjalid, torud 300 °C keevitustemperatuur / Helekollane leek, tilgad põlevad edasi, lõhnab kustuva kühna järele; kõrisev kõla

- PP Polüpropüleen / HT äravoolutorud, istmekestad, pakendid, söidukite detailid 250 °C keevitustemperatuur / Sinise südamikuga hele leek, tilgad põlevad edasi, terav lõhn; kõrisev kõla

- ABS / Sõidukite detailid, seadmete korpused, kohvrid 350 °C keevitustemperatuur / Must, helvestega suits, magusapoolne lõhn; kõrisev kõla

6. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektri-seadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

7. Vastavusdeklaratsioon

STEINEL GmbH deklareerib käesolevaga, et kuumaõhupuhur HM 1620 S, HM 1920 E ja HM 2020 E vastab direktiivile 2006/42/EÜ. ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel Interneti-aadressil: www.steinel.de

8. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõrese-metele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimalus-te kohta lähimast teenindusjaamast järele.

9. Tehnilised andmed

HM 1620 S

– Võrguühendus: 220 – 230 V, 50/60 Hz
- Võimsus: 1.600 W
– Aste / Õhu hulk / Temperatuur:
1 / 240 l/ min / 300 °C
2 / 450 l/ min / 500 °C
– Jääkkuumuse näidik: ei
- Kaitseklass: //
- Termokaitse:
- Emissionhelirõhutase: ≤ 70 dB (A)
– Vibratsiooni koguväärtus: ≤ 2,5 m/s ^2 I K = 0,08 m/s ^2
- Kaal: 0,670 kg

HM 1920 E

– Võrguühendus: 220 – 230 V, 50/60 Hz

- Võimsus: 2.000 W

– Jääkkuumuse näidik: ei

- Kaitseklass: //

- Termokaitse:

- Emissionhelirõhutase: ≤ 70 dB (A)

– Vibratsiooni koguväärtus: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2

- Kaal: 0,840 kg

HM 2020 E

• Võrguühendus: 220 - 230 V, 50/60 Hz
• Võimsus: 2.200 W
  – Aste / Ôhu hulk / Temperatuur:
  1 / 150 l/ min / 80 °C
  2 / 150-300 l/ min / 80-630 °C
  3 / 300 - 500 l/ min
• Temperatuuri seadistamine: sujuvalt 10 °C sammudena klahvidega
  – Temperatuurinäidik: LCD-displei
  – Jääkkuumuse näidik: jah
• Kaitseklass: //
  – Termokaitsme-väljalülitus:
• Termokaitse:
• Emissionhelirõhutase: ≤ 70 dB (A)
• Vibratsiooni koguväärtus: ≤ 2,5m / s^2 I K = 0,04m / s^2
• Kaal: 0,880 kg
