HM 2620 E KF SET - Kuumaõhupüstol STEINEL - Tasuta kasutusjuhend

Toote tüüp	Kuumaõhupüstol
Kaubamärk	Steinel
Mudel	HM 2620 E KF SET
Võimsus	2300 W
Pinge	220-230 V, 50/60 Hz
Temperatuurivahemik	50 °C kuni 700 °C, astmeteta reguleeritav
Õhuvooluhulk	150 kuni 500 l/min, astmeteta reguleeritav
Kaal (ilma kaablita)	0,84 kg
Kaabli pikkus	3,0 m
Õhu väljalasketoru läbimõõt	30 mm
LCD-ekraan	Jah
Peamised funktsioonid	Temperatuuri ja õhuvoolu astmeteta reguleerimine, 4 eelseadistatud programmi, mälufunktsioon, kaitsetaaskäivitusvastane kaitse, jääksoojuse näit
Kaasasolevad tarvikud	Ümmargused otsikud (5, 10 mm), painutatud lamedad otsikud, pressrullid, keevituspadjad jne.
Hooldus ja puhastus	Pestav mikrotoImufilter, toitekaabli vahetus ilma korpust avamata
Ohutus	Termokaitse, taaskäivitusvastane kaitse, topeltisolatsioon (klass II)
Varuosad ja remonditavus	Vahetatav toitekaabel, pistikuga küttekeha, vahetatav filter
Mootori eluiga	Umbes 10 000 tundi
Küttekeha eluiga	Umbes 800 tundi
Müratase	≤ 70 dB(A)
Tootja garantii	1 aasta kuumaõhutoodetele

Korduma kippuvad küsimused - HM 2620 E KF SET STEINEL

Kuidas reguleerida temperatuuri Steinel HM 2620 E KF SET-il?

Kasutage LCD-ekraani all olevat juhtnuppu (9). Vajutage lühidalt, et reguleerida 10 °C sammudega, või hoidke all kiireks reguleerimiseks. Seadistatud temperatuur kuvatakse 3 sekundit, seejärel tegelik temperatuur. Vahemik: 50 °C kuni 700 °C.

Kuidas kasutada mälufunktsiooni (S)?

Vajutage programminuppu (11), kuni kuvatakse muudetav programm (P1 kuni P4). Reguleerige temperatuur ja õhuvooluhulk, seejärel hoidke programminuppu all, kuni mälusümbol lõpetab vilkumise. Seadistus on salvestatud.

Millised tarvikud on komplektiga kaasas?

Komplekt sisaldab mitmeid otsikuid: ümmargused (5 mm, 10 mm), painutatud lamedad (20x2, 30x2, 40x2 mm), pressrullid (35, 50 mm), keevituspadjad (3, 4, 5 mm), kilekäärid, silumistööriist ja spetsiaalne soonte tööriist.

Kuidas puhastada mikrotoImu filtrit?

Keerake lahti õhu sisselaske (3) kruvid, eemaldage kate ja filter. Puhastage seda suruõhuga. Pange tagasi vastupidises järjekorras. Puhas filter tagab hea jõudluse ja pikendab eluiga.

Mida teha ülekuumenemise korral?

Seade on varustatud termokaitsmega, mis peatab selle automaatselt ülekoormuse korral. Laske sellel jahtuda, seejärel kontrollige, et õhu sisselasked poleks ummistunud. Kui probleem püsib, võtke ühendust spetsialiseeritud elektrikuga.

Kas ma saan seda seadet pidevalt kasutada?

Jah, kuid järgige töötsükleid. Mootori eluiga on umbes 10 000 tundi ja küttekeha eluiga 800 tundi. Kasutage stabiilset alust ja vältige õhutakistusi.

Kuidas vahetada toitekaablit?

Ühendage seade vooluvõrgust lahti. Keerake lahti kruvi (D), eemaldage kork (A) ja tõmbetõkesti (B). Keerake lahti klemmid (C) ja ühendage vana kaabel lahti. Paigaldage uus kaabel vastupidises järjekorras. Korpust pole vaja avada.

Milliseid materjale saan selle püstoliga keevitada?

Sellega saab keevitada bituumenit, plastkilesid, presenneid, PVC- ja linoleum-põrandakatteid ning kõvasid termoplaste (PVC, PE, PP, ABS). Kasutage sobivat otsikut ja reguleerige temperatuur vastavalt materjalile.

Kuidas kasutada taaskäivitusvastast kaitset?

Pärast voolukatkestust ei käivitu püstol automaatselt uuesti. Vajutage SEIS/KÄIVITUS nuppu (8), et see uuesti tööle panna. See väldib ootamatut käivitumist.

Kust leida vastavusdeklaratsiooni?

EL-i vastavusdeklaratsioon on saadaval veebisaidil www.steinel.de. Toode vastab direktiivile 2006/42/EÜ.

KASUTUSJUHEND HM 2620 E KF SET STEINEL

1. Käesoleva dokumendi kohta 378
2. Üldised ohutusjuhised 378
3. Seadme elemendid 381
4. Käivitamine 383
5. Hooldus 386
6. Remont 387
7. Rakendused 390
8. Utiliseerimine 392
9. Vastavusdeklaratsioon 392
10. Tootja garantii 393
11. Tehnilised andmed 394

1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.

– Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus keskkonnamõjudest tulenevate ohtude eest!

Hoiatus mürgiste gaaside ja süttimisohu eest!

Hoiatus vooluga seotud ohtude eest!

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimisest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.
• Järgige ohutusjuhiseid.
• Hoidke kättesaadavas kohas.

Elektritööriistade kasutamisel tuleb järgida järgmisi põhilisi ohutusmeetmeid, et kaitsta elektrilöögi, vigastusohu ja tulekahju eest.

Kui seadet ei käsitseta ettevaatlikult, võib tekkida tulekahju või inimesed võivad saada vigastada. Kontrollige seadme kahjustusi (võrguühenduskaabel, korpus jne) enne kasutuselevõtmist ja ärge kasutage seadet, kui see on kahjustatud. Ärge kasutage seadet järelevalveta. Laste üle tuleb teostada järelevalvet, et nad ei mängiks seadmega.

Esialgne kasutuselevõtmine

Esimesel kasutamisel võib tekkida veidi suitsu. Suitsu põhjustavad sideained, mis vabanevad küttekeha isolatsioonifooliumist kuumuse mõjul esimese kasutuskorra ajal. Seade tuleb asetada alusele, et suitsu saaks kiiresti väljuda. Tööruum peaks olema esimese kasutamise ajal hästi ventileeritud. Välja eralduv suits ei ole kahjulik!

Hoiatus keskkonnamõjudest tulenevate ohtude eest!

• Ärge pange elektrilisi tööriistu vihma kätte. Ärge kasutage elektritööriistu niiskes või niiskes või märjas keskkonnas.
• Olge ettevaatlik, kui kasutate seadmeid tuleohtlike materjalide läheduses.
• Ärge sihtige pikka aega ühte ja samasse kohta.
• Mitte kasutada plahvatusohtlikus keskkonnas.
• Soojus võib kanduda kaetud põlevatele materjalidele.

Hoiatus vooluga seotud ohtude eest!

• Vältige keha kokkupuudet maandatud osadega, nt torud, radiaatorid, pliidid, külmikud.
• Ärge jätke seadet selle töötamise ajal järelevalveta.

Hoidke oma tööriistu turvaliselt.

• Pärast kasutamist asetage seade seisvale pinnale ja laske sellel jahtuda, enne kui pakite selle ära.

• Kasutamata tööriistu tuleb hoida kuivas, lukustatud ruumis lastele kättesaamatus kohas.

• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui nad on saanud järelevalvet või juhendamist seadme ohutu kasutamise kohta ja mõistavad sellega kaasnevaid ohte.

• Lapsed ei tohi seadmega mängida.
• Puhastamist ja hooldust ei tohi teostada lapsed ilma järelevalveta.

Ärge koormake oma tööriistu üle!

• Te töötate paremini ja ohutumalt kindlaksmääratud töövõi-me vahemikus.
• Ärge kandke tööriista kaablist ja ärge kasutage seda pistiku pistikupesast väljatõmbamiseks.
• Kaitske kaablit kuumuse, õli ja teravate servade eest.

Hoiatus mürgiste gaaside ja süttimisohu eest!

• Teie enda ohutuse tagamiseks kasutage ainult neid tarvikuid ja lisaseadmeid, mis on ette nähtud kasutusjuhendis või mida on soovitatud või ette nähtud tööriista tootja poolt.
• Muude kui kasutusjuhendis või kataloogis soovitatud tööriistade või tarvikute kasutamine võib põhjustada teile kehavigastuse ohtu.

Remont ainult kvalifitseeritud elektriku poolt

• See elektriline tööriist vastab asjakohastele ohutusnõue-tele.
• Remonti võib teostada ainult kvalifitseeritud elektrik, vastasel juhul võib juhtuda õnnetus.

3. Seadme elemendid

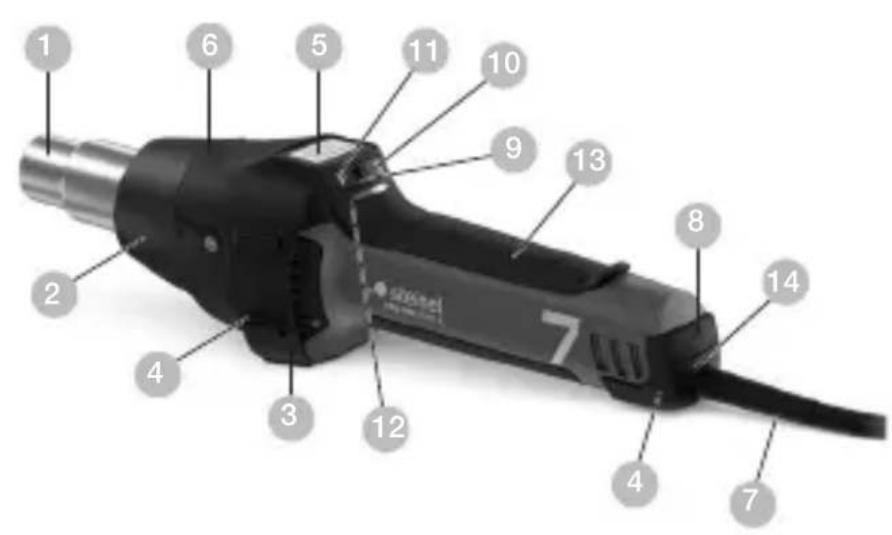

3.1

1 Roostevabaterasest väljapuhketoru
2 Mahavõetav kaitsetoru
3 Ôhu sisselase (koos peentolmufiltriga)
4 Pehmemantel libisemiskindla seisu tagamiseks
5 LCD displei
6 Eemaldatav kübar temperatuuriskanneri HM Scan PRO pealepanemiseks
7 Koormatav kummikaabel
8 SISSE/VÄLJA-klahv
9 Joystick (temperatuuri ja õhukoguse seadistamine)
10 Öhukoguse mooduse klahv
11 Programmivalikuklahv ja salvestusklahv
12 Jääkkuumuse näidik
13 Meeldiv pehme käepide
14 Vahetatav vörgukaabel

Tarvikud

1 Ümardüüs 5 mm
2 Ümardüüs 10 mm
3 Ümardüüs 5 mm, pikendatud
4 Nurklamedüüs 20x2 mm
Nurklamedüüs 20x2 mm, sirge
5 Nurklamedüüs 40x2 mm
6 Nurklamedüüs 30x2 mm
7 Nurklamedüüs 40x2 mm, augustatud
8 Lamedüüs 60 x 2 mm bituumenile
9 Surverull 50 mm

10 Surverull 35 mm

11 Tendikäärid

12 Vuugispaatel

13 Keevisömbluse kelk

14 Keevitusking

15 Kiirkeevitusking 3 mm

16 Kiirkeevitusking 4 mm

17 Kiirkeevitusking 5 mm

18 Kiirkeevitusking 3 mm, mit kitsa õhupiluga

19 Kiirkeevitusking 4 mm, mit kitsa õhupiluga

20 Kiirkeevitusking 5 mm, kitsa õhupiluga

21 Vuugihöövel

22 Veerandkuunuga

23 Jootmise reflektordüüs

24 Kahanev otsik 20 mm

25 Kahanev otsik 35 mm

26 Sõelreflektordüüs 35x20 mm

27 Sõelreflektordüüs 50x35 mm

28 Sõelreflektordüüs

29 HM Scan PRO

Teie ohutuse huvides:

– Seade on varustatud termokaitsmega.
– Termokaitse lülitab seadme ülekoormamise korral tervikuna välja.

4. Käivitamine

Palun pidage silmas: Kaugus töödeldavast objektist läh- tub materjalist ja ettekavatsetavast töötlemisviisist. Tehke alati esmalt õhukoguse ja temperatuuri test! Tarvikutena saadaval olevate pealepistetavate düüsidega (vt tarvikute lehekülge ümbrikus) saab kuuma õhku punkti- või pin- natäpsusega juhtida.

Ettevaatust kuumade düüside vahetamisel! Kui kasutate kuumaõhupuhurit statsionaarseadmena, siis pöörake tähelepanu stabiilsele, libisemiskindlale seisule ja puhtale aluspinnale. Sisselülitamistoimingud põhjustavad lühikesi pingelangusi. Ebasoodsate võrgutingimuste korral võib esineda teiste seadmete töös häireid. Kui võrguimpedants on väiksem kui 0,35 oomi, siis tõrkeid ei esine.

1. Kasutuselevõtmine

Seadet lülitatakse sisse ja välja käepideme tagaküljel asuva SISSE/VÄLJA-klahviga 8. Joystick 9 on ette nähtud temperatuuri ja õhukoguse või vastavalt ventilaatori pöörete reguleerimiseks.

2. Temperatuuri seadistamine

Temperatuuri on võimalik vahemikus 50 – 700 °C LCD-näidiku käsitsemispiirkonnas asuva joystickiga seadistada. Tegelikku temperatuuri mõõdetakse väljapuhketoru väljundis ja näidatakse displeil. Joystick 9 on ette nähtud pluss-miinus-funktsiooniga sisestusklahvina. „+/-“ joysticki lühikesel vajutamisel suureneb või väheneb seadistatud väärtus 10 ° sammudena. Joysticki pikemal vajutamisel saavutatakse temperatuuriväärtused kiiremini. Kui soovitud temperatuur on seadistatud, siis vajab puhur väljavalitud pööretest/õhukogusest sõltuvalt mõne sekundi, et seadistatud väärtust saavutada. Seadistatud nimitemperatuur ilmub 3 sekundiks displeile. Seejärel näidatakse seal aktuaalset tegelikku temperatuuri. „°C/°F“ märk vilgub senikaua, kuni on saavutatud nimitemperatuur.

Kui soovite temperatuuri uuesti seadistada, siis liigutage väärtuste suurendamiseks või vähendamiseks lihtsalt joystickki. Pärast kuumaõhupuhuri väljalülitamist viimati seadistatud väärtus säilib.

3. Ôhukoguse seadistamine

Vajutage õhukoguse muutmiseks esmalt õhukoguse mooduse klahvi 10; ventilaatori sümbol vilgub. Seejärel teostage seadistus joysticki kaudu. Kui 5 sek jooksul õhukogust ei muudeta, siis lahkutakse automaatselt õhukoguse seadistusmoodusest. Kui pärast õhukoguse seadistamist vajutatakse uuesti õhukoguse klahvi, siis lahkutakse kohe õhukoguse seadistusmoodusest. õhukogus varieerub vahemikus min 150 l/min kuni max 500 l/min.

Tehasepoolselt on seadistatud sagedaseimate tööde jaoks neli programmi. Vajutage programmirežiimi jaoks klahvi „P“. Programmi 1 jaoks ilmub number 1. Programmiklahvi eda-sisel vajutamisel pääsete programmidesse 2 – 4. Uuesti vajutamise korral pääsete normaalrežiimile tagasi.

Eelseadistatud programmid

Programm Temperatuur °C Ôhk l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Salvestusfunktsioon (S)

Nelja programmi väärtusi saab suvalisel ajal muuta ja salvestada. Selleks vajutage esmalt programmiklahvi„P“ 11 , kuni näidatakse muudetavat programmi. Seadistage soovitud temperatuur ja õhukogus. LCD-I vilgub salvestussümbol näitamaks, et valitud kasutajaprogrammi on muudetud. Valitud kasutajaprogrammi salvestamiseks antud seadistusega tuleb programmivalikuklahvi vajutada ja all hoida. Salvestussümbol vilgub u 2 sek edasi. Kui salvestussümbol põleb püsivalt, siis on sisestatud väärtused programmi salvestatud. Vajutage normaaltalitlusele naasmiseks programmiklahvi, kuni programmi sümbol on displeilt kustunud.

Töödetaili temperatuuri tuvastamine

Töödetaili temperatuuri tuvastamiseks soovitame me STEINELi temperatuuriskannerit HM Scan PRO.

5. Hooldus

Peentolmufilter

HM 2620 E on varustatud peentolmufiltriga 3.

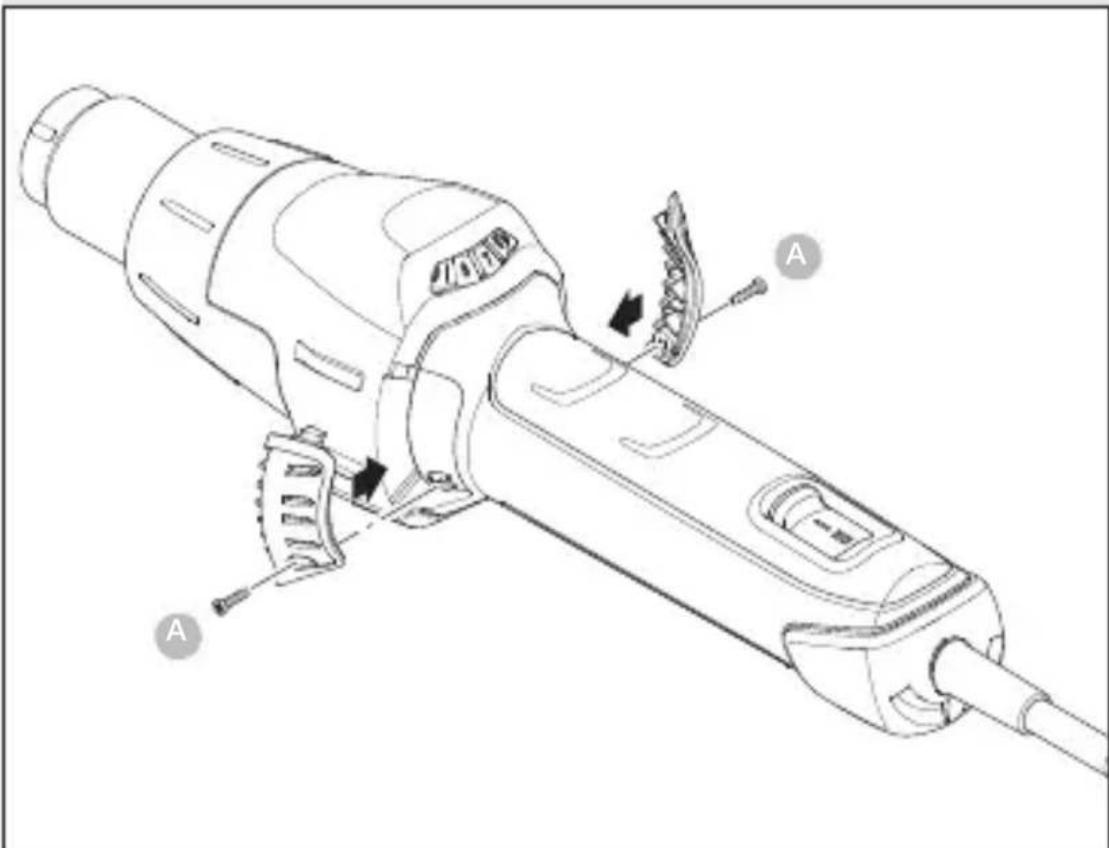

Paigaldamiseks vabastage õhu sisselase ja paigaldage filter. Vabastage puhastamiseks (suruõhuga) kruvid (a), võtke kate maha, võtke filter välja.

Kui võrgukaabel on kahjustatud, siis saab selle korpust avamata probleemideta välja vahetada:

6.1

Tähtis! Lahutage seade vörgust.

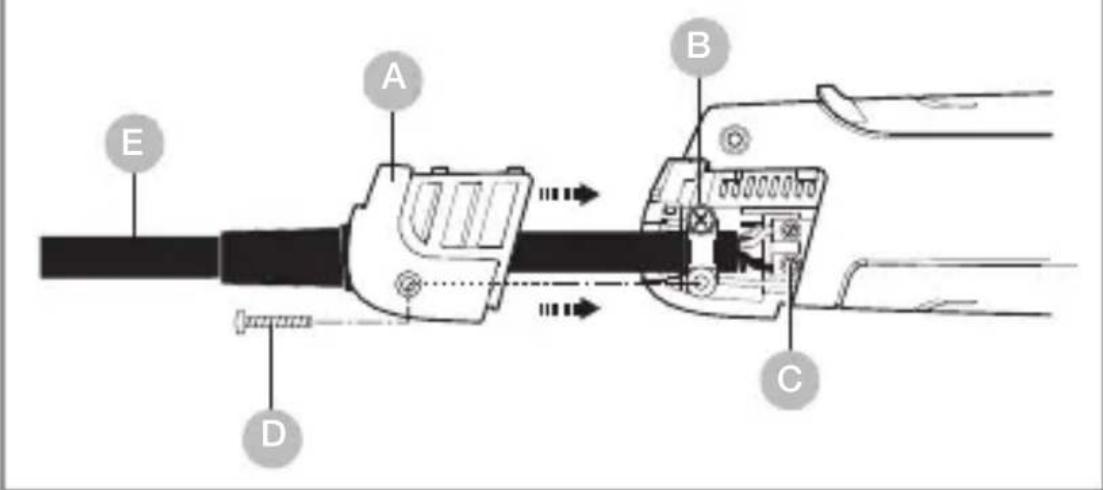

1. Vabastage kruvi D ja tömmake kattekübar maha A.
2. Vabastage tömbetökis B.
3. Vabastage vörguklemmid c.
4. Tõmmake kaabel E välja.
5. Pange uus kaabel sisse ja kinnitage taas vastupidises järjekorras (1. Keerake vörguklemmid kinni jne).

Kütteseadme vahetamine

HM 2620 E kütteseade on külge pistetud ja seda on võimalik väheste töövõtetega vahetada.

1. Tähtis! Lahutage seade vörgust.

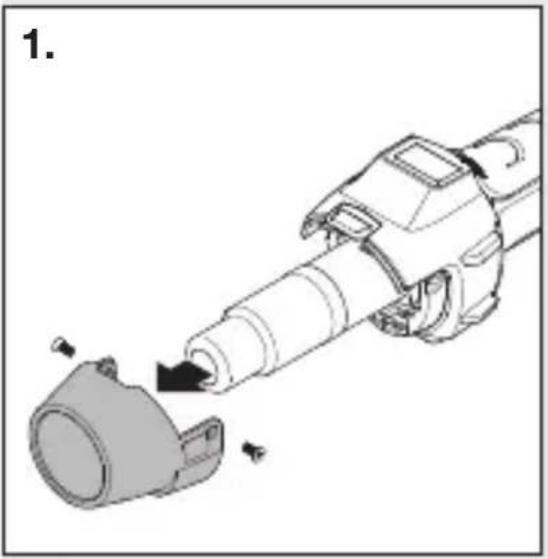

2. Vabastage kaitsetorult kruvid (Joonis 1).
3. Eemaldage kaitsetoru (Joonis 1).
4. Vabastage väljapuhketoru otsal 4 kruvi (Joonis 2).
5. Tõmmake kütteseade maha ja vahetage uue kütteseadme vastu (Joonis 2/3).
6. Kruvige kütteseade taas kinni (Joonis 3).
7. Kruvige kaitsetoru kinni (Joonis 4).

Edasised funktsioonid

Taaskäivitumiskaitse

Taaskäivitumiskaitse takistab kuumaõhupuhuri ette-kavatsematut käivitumist pärast voolukatkestust. Alles SISSE/VÄLJA-klahvi 8 uuesti sisselülitamise kaudu on kuumaõhupuhur taas käitusvalmis.

LOC-funktsioon

Vältimaks valitud seadete kogemata ümberseadistamist, on HM 2620 E varustatud funktsiooniga Lockable Override Control (LOC). Saamaks teadmisi LOC-funktsiooni seadistamisviisi kohta.

7. Rakendused

Allpool näitame teile möningaid STEINELi kuumaõhupuhurite rakendusi.

7.1

• Bituumeni keevitamine.
  – Tentide ja kilede keevitamine.
  – PVC põrandakatete ja linoleumi keevitamine.

– Kõigi termoplastsete materjalide töötlemine plastmassija mahutiehituses.
– Termoplastsete plastide vormimine.
– Niiskete pindade kuivatamine.
– Liimainete ja sulaliimide aktiveerimine ning vabastamine.
– lgat liiki kuivatus- ja kuumutusprotsessid.

Õige keevitustraadi valimisabi plastmassi keevitamisel

Materjal / Kasutusviisid / Tuvastamistunnused

• Kõva PVC / Torud, fittingud, plaadid, ehitusprofiilid, tehnilised kujudetailid 300 °C keevitustemperatur / Söestub leegis, terav lõhn; kõrisev kõla
• PE kõva (HDPE) polüetüleen / Vannid, korvid, kanistrid,isolatsioonmaterjalid, torud 300 °C keevitustemperatuur / Helekollane leek, tilgad põlevad edasi, lõhnab kustuva kühna järele; kõrisev kõla
• PP Polüpropüleen / HT äravoolutorud, istmekestad, pakendid, söidukite detailid 250 °C keevitustemperatuur / Sinise südamikuga hele leek, tilgad põlevad edasi, terav lõhn; kõrisev kõla
• ABS / Sõidukite detailid, seadmete korpused, kohvrid 350 °C keevitustemperatuur / Must, helvestega suits, magusapoolne lõhn; kõrisev kõla

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektri-seadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

9. Vastavusdeklaratsioon

STEINEL GmbH deklareerib käesolevaga, et kuumaõhupuhur HM 2620 E vastab direktiivile 2006/42/EÜ.

ELi vastavusdeklaratsiooni täielik tekst on kättesaadav järgmisel Interneti-aadressil:

www.steinel.de

10. Tootja garantii

Ostjana on teil müüja suhtes samuti seadusega sätestatud puuduste kõrvaldamise õigusi või vastavalt pretensioo-niõigusi. Kui teie asukohariigis on need õigused olemas, siis meie garantiideklaratsioon neid ei kärbi ega piira. Me anname teie STEINELi Professional sensortootele laitmatute omaduste ja nõuetekohase talitluse kohta 5-aastase garantii. Me garanteerime, et kõnealune toode on vaba materjali-, valmistamis- ja konstruktsioonivigadest. Me garanteerime kõigi elektrooniliste koostedetailide ja kaablite talitluskõlblikkuse ning et kasutatud valmistamismaterjalid ja nende pealispind on puudustevabad.

Kaebuste esitamine:

kui soovite toote kohta esitada reklamatsiooni, siis palun saatke see komplektsena ja tasutud tarnega koos originaalostutšekiga, mis peab sisaldama ostukuupäeva andmeid ning toote nimetust meie edasimüüjale või otse meile, Fortronic AS, Tööstuse tee 7, 61715, Tõrvandi. Me soovitame teil ostutšekki seetõttu kuni garantiiaja möödu-miseni hoolikalt alal hoida. STEINEL ei vastuta tagasisaat-mise raames esinevate transpordikulude ja -riskide eest. Informatsiooni garantiijuhtumi kehtestamiseks saate meie kodulehelt www.fortronic.ee või

www.steinel-professional.de/garantie

Garantiijuhtumi esinemise või mõne toote kohta küsimuste tekkimise korral võite meile esmaspäevast reedeni 9.00–17.00 vahemikus teeninduse numbril [phone] helistada.

11. Tehnilised andmed

– Võrguühendus: 220 – 230 V, 50/60 Hz

- Võimsus: 2.300 W

- Temperatuur: 50–700 °C, astmeteta seadistatav

- Õhukogus: 150–500 l/ min, astmeteta seadistatav

- Ôhurôhk: 4.000 Pa

- ∅ väljapuhketoru: 30 mm, „Professional“ düüside kasutamine

- Mootori eluiga: u 10.000 tundi

– Kütteseadme eluiga: u 800 tundi

– Jääkkuumuse näidik: jah

– Võrgukaabel: H07 RN-F 2X1 3,0 M

- Kaitseklass: //

- Termokaitse jah

- Emission-helirōhutase: ≤ 70 dB (A)

- Vibratsiooni koguväärtus: ≤ 2,5m / s^2 I K = 0,08~m / s^2

- Kaal võrgukaablita: 0,84 kg
