HM 2620 E KF SET - Θερμικό πιστόλι STEINEL - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Θερμικό πιστόλι
Μάρκα	Steinel
Μοντέλο	HM 2620 E KF SET
Ισχύς	2300 W
Τάση	220-230 V, 50/60 Hz
Εύρος θερμοκρασίας	50 °C έως 700 °C, σταδιακά ρυθμιζόμενο
Ροή αέρα	150 έως 500 l/min, σταδιακά ρυθμιζόμενο
Βάρος (χωρίς καλώδιο)	0,84 kg
Μήκος καλωδίου	3,0 m
Διάμετρος σωλήνα προώθησης αέρα	30 mm
Οθόνη LCD	Ναι
Κύριες λειτουργίες	Σταδιακή ρύθμιση θερμοκρασίας και ροής, 4 προκαθορισμένα προγράμματα, λειτουργία μνήμης, προστασία επανεκκίνησης, ένδειξη υπολειπόμενης θερμότητας
Περιλαμβανόμενα αξεσουάρ	Στρογγυλά ακροφύσια (5, 10 mm), λυγισμένα επίπεδα ακροφύσια, κύλινδροι πίεσης, πέλματα συγκόλλησης κ.λπ.
Συντήρηση και καθαρισμός	Πλενόμενο φίλτρο μικροσωματιδίων, αλλαγή καλωδίου ρεύματος χωρίς άνοιγμα του περιβλήματος
Ασφάλεια	Θερμική προστασία, ασφάλεια επανεκκίνησης, διπλή μόνωση (κλάση II)
Ανταλλακτικά και επισκευασιμότητα	Εναλλάξιμο καλώδιο ρεύματος, αποσπώμενο σώμα θέρμανσης, αντικαθιστώμενο φίλτρο
Διάρκεια ζωής κινητήρα	Περίπου 10.000 ώρες
Διάρκεια ζωής σώματος θέρμανσης	Περίπου 800 ώρες
Στάθμη θορύβου	≤ 70 dB(A)
Εγγύηση κατασκευαστή	1 έτος για προϊόντα θερμού αέρα

Συχνές ερωτήσεις - HM 2620 E KF SET STEINEL

Πώς ρυθμίζεται η θερμοκρασία στο Steinel HM 2620 E KF SET;

Χρησιμοποιήστε το κουμπί (9) κάτω από την οθόνη LCD. Πιέστε σύντομα για ρύθμιση κατά βήματα 10 °C ή κρατήστε πατημένο για γρήγορη ρύθμιση. Η επιθυμητή θερμοκρασία εμφανίζεται για 3 δευτερόλεπτα, στη συνέχεια η πραγματική. Εύρος: 50 °C έως 700 °C.

Πώς χρησιμοποιείται η λειτουργία μνήμης (S);

Πιέστε το κουμπί προγράμματος (11) μέχρι να εμφανιστεί το πρόγραμμα προς τροποποίηση (P1 έως P4). Ρυθμίστε θερμοκρασία και ροή αέρα, στη συνέχεια κρατήστε πατημένο το κουμπί προγράμματος μέχρι το σύμβολο μνήμης να σταματήσει να αναβοσβήνει. Η ρύθμιση αποθηκεύεται.

Ποια αξεσουάρ παρέχονται με το κιτ;

Το σετ περιλαμβάνει διάφορα ακροφύσια: στρογγυλά (5 mm, 10 mm), λυγισμένα επίπεδα (20x2, 30x2, 40x2 mm), κυλίνδρους πίεσης (35, 50 mm), πέλματα συγκόλλησης (3, 4, 5 mm), ψαλίδι για μουσαμάδες, λειαντήρα και ένα ειδικό εργαλείο για αυλακώσεις.

Πώς καθαρίζεται το φίλτρο μικροσωματιδίων;

Χαλαρώστε τις βίδες της εισαγωγής αέρα (3), αφαιρέστε το κάλυμμα και το φίλτρο. Καθαρίστε το με πεπιεσμένο αέρα. Επανατοποθετήστε με αντίστροφη σειρά. Ένα καθαρό φίλτρο εξασφαλίζει καλή απόδοση και παρατείνει τη διάρκεια ζωής.

Τι να κάνετε σε περίπτωση υπερθέρμανσης;

Η συσκευή διαθέτει θερμική προστασία που την απενεργοποιεί αυτόματα σε περίπτωση υπερφόρτωσης. Αφήστε τη να κρυώσει και ελέγξτε ότι οι είσοδοι αέρα δεν είναι φραγμένες. Εάν το πρόβλημα επιμένει, επικοινωνήστε με έναν εξειδικευμένο ηλεκτρολόγο.

Μπορώ να χρησιμοποιώ αυτή τη συσκευή συνεχόμενα;

Ναι, αλλά φροντίστε να τηρείτε τους κύκλους λειτουργίας. Η διάρκεια ζωής του κινητήρα είναι περίπου 10.000 ώρες και του σώματος θέρμανσης 800 ώρες. Χρησιμοποιήστε τη σταθερή βάση και αποφύγετε εμπόδια ροής αέρα.

Πώς αλλάζει το καλώδιο ρεύματος;

Αποσυνδέστε τη συσκευή. Χαλαρώστε τη βίδα (D), αφαιρέστε το καπάκι (A) και τη διάταξη αντιέλξης (B). Ξεβιδώστε τους ακροδέκτες (C) και αποσυνδέστε το παλιό καλώδιο. Τοποθετήστε το νέο ακολουθώντας την αντίστροφη σειρά. Δεν απαιτείται άνοιγμα του περιβλήματος.

Ποια υλικά μπορώ να συγκολλήσω με αυτό το πιστόλι;

Επιτρέπει τη συγκόλληση ασφάλτου, πλαστικών μεμβρανών, μουσαμάδων, επιστρώσεων δαπέδου PVC και λινοτάπητα, καθώς και σκληρών θερμοπλαστικών (PVC, PE, PP, ABS). Χρησιμοποιήστε το κατάλληλο ακροφύσιο και ρυθμίστε τη θερμοκρασία ανάλογα με το υλικό.

Πώς χρησιμοποιείται η λειτουργία προστασίας επανεκκίνησης;

Μετά από διακοπή ρεύματος, το πιστόλι δεν επανεκκινεί αυτόματα. Πατήστε το κουμπί ON/OFF (8) για να το θέσετε ξανά σε λειτουργία. Αυτό αποτρέπει οποιαδήποτε ακούσια εκκίνηση.

Πού μπορώ να βρω τη δήλωση συμμόρφωσης;

Η δήλωση συμμόρφωσης ΕΕ είναι διαθέσιμη στην ιστοσελίδα www.steinel.de. Το προϊόν συμμορφώνεται με την οδηγία 2006/42/ΕΚ.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HM 2620 E KF SET STEINEL

1. Σχετικά με αυτό το έγγραφο 212
2. Γενικές υποδείξεις ασφάλειας 212
3. Στοιχεία συσκευής 216
4. Θέση σε λειτουργία 218
5. Συντήρηση 221
6. Επισκευή 222
7. Εφαρμογές 225
8. Απόσυρση 227
9. Δήλωση συμμόρφωσης 227
10. Εγγύηση κατασκευαστή 228
11. Τεχνικά δεδομένα 229

1. Σχετικά με αυτό το έγγραφο

• Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
• Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση για κινδύνους λόγω περιβαλλοντικών επιδράσεων!

Προειδοποίηση για τοξικά αέρια και κίνδυνο ανάφλεξης!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
- Ακολουθείτε τις υποδείξεις ασφαλείας.
• Φυλάσσετε σε προσβάσιμο μέρος.

Κατά τη χρήση ηλεκτρικών εργαλείων, πρέπει να τηρούνται τα ακόλουθα βασικά μέτρα ασφαλείας για την προστασία από ηλεκτροπληξία, κίνδυνο τραυματισμού και πυρκαγιά.

Εάν η συσκευή δεν χειριστεί με προσοχή, μπορεί να προκληθεί πυρκαγιά ή να τραυματιστούν άτομα. Ελέγξτε τη συσκευή για τυχόν ζημιές (καλώδιο σύνδεσης στο δίκτυο, περίβλημα κ.λπ.) πριν από τη θέση σε λειτουργία και μη θέτετε σε λειτουργία τη συσκευή εάν έχει υποστεί ζημιές. Μην χρησιμοποιείτε τη συσκευή χωρίς επίβλεψη. Τα παιδιά πρέπει να επιβλέπονται για να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

Αρχική θέση σε λειτουργία

Κατά την πρώτη χρήση ενδέχεται να εκπέμπεται λίγος καπνός. Ο καπνός προκαλείται από συνδετικούς παράγοντες που απελευθερώνονται από το μονωτικό φύλλο της θερμάστρας λόγω της θερμότητας κατά την πρώτη χρήση. Η συσκευή θα πρέπει να τοποθετείται στη βάση της για να διασφαλίζεται η γρήγορη διαφυγή του καπνού. Ο χώρος εργασίας πρέπει να αερίζεται καλά κατά την πρώτη χρήση. Ο εκπεμπόμενος καπνός δεν είναι επιβλαβής!

Κίνδυνος λόγω περιβαλλοντικών επιδράσεων!

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή.
  Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία όταν είναι υγρά ή σε υγρό ή βρεγμένο περιβάλλον.
• Να είστε προσεκτικοί όταν χρησιμοποιείτε τις συσκευές κοντά σε εύφλεκτα υλικά.
• Μην στοχεύετε στο ίδιο σημείο για μεγάλα χρονικά διαστήματα.
• Μην το χρησιμοποιείτε παρουσία εκρηκτικής ατμόσφαιρας.
• Η θερμότητα μπορεί να μεταφερθεί σε εύφλεκτα υλικά που είναι καλυμμένα.

Κίνδυνος ηλεκτροπληξίας!

- Αποφύγετε την επαφή του σώματος με γειωμένα μέρη, π.χ. σωλήνες, θερμαντικά σώματα, κουζίνες, ψυγεία.

- Μην αφήνετε τη συσκευή χωρίς επίβλεψη ενώ βρίσκεται σε λειτουργία.

Αποθηκεύστε τα εργαλεία σας με ασφάλεια.

• Μετά τη χρήση, τοποθετήστε τη συσκευή σε μια όρθια επιφάνεια και αφήστε την να κρυώσει πριν τη συσκευάσετε.
• Τα αχρησιμοποίητα εργαλεία πρέπει να φυλάσσονται σε στεγνό, κλειδωμένο δωμάτιο μακριά από παιδιά.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσεων, εφόσον έχουν λάβει επίβλεψη ή οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους σχετικούς κινδύνους.
  • Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.
• Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να γίνεται από παιδιά χωρίς επίβλεψη.

Μην υπερφορτώνετε τα εργαλεία σας!

• Εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στο καθορισμένο εύρος επιδόσεων.
• Μην μεταφέρετε το εργαλείο από το καλώδιο και μην το χρησιμοποιείτε για να βγάλετε το φις από την πρίζα.
• Προστατέψτε το καλώδιο από τη θερμότητα, το λάδι και τις αιχμηρές άκρες.

Προσέξτε τα τοξικά αέρια και τον κίνδυνο ανάφλεξης!

• Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο τα εξαρτήματα και τα παρελκόμενα που καθορίζονται στις οδηγίες χρήσης ή που συνιστώνται ή καθορίζονται από τον κατασκευαστή του εργαλείου.
• Η χρήση εργαλείων ή εξαρτημάτων διαφορετικών από αυτά που συνιστώνται στις οδηγίες λειτουργίας ή στον κατάλογο μπορεί να αποτελέσει κίνδυνο τραυματισμού σας.

Επισκευές μόνο από εξειδικευμένο ηλεκτρολόγο

• Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας.
• Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο, διαφορετικά μπορεί να προκληθούν ατυχήματα στον χειριστή.

3. Στοιχεία συσκευής

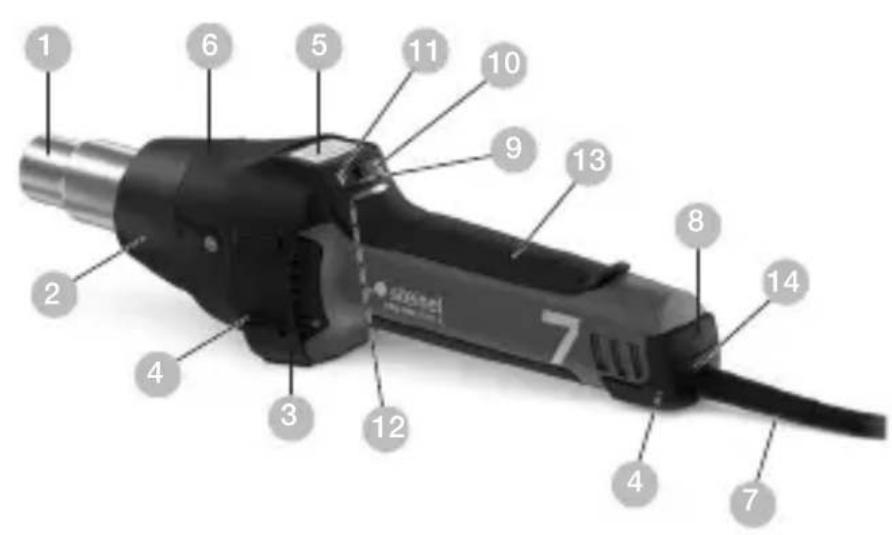

3.1

1 Ανοξείδωτος σωλήνας εξόδου αέρα
2 Αφαιρέσιμος σωλήνας προστασίας
3 Στόμιο εισαγωγής αέρα (με φίλτρο λεπτής σκόνης)
4 Απαλό περίβλημα για αντιολισθητική στήριξη
5 LCD-Display
6 Αφαιρέσιμο καπάκι για προσαρμογή σαρωτή θερμοκρασίας HM Scan PRO
7 Ανθεκτικό καλώδιο
8 Πλήκτρο ΕΝΤΟΣ/ΕΚΤΟΣ
9 Joystick (ρύθμιση θερμοκρασίας και ποσότητας αέρα)
10 Πλήκτρο λειτουργίας ποσότητας αέρα
11 Πλήκτρο επιλογής προγράμματος και πλήκτρο μνήμης
12 'Ενδειξη υπόλοιπης θερμότητας
13 Ευχάριστη απαλή λαβή
14 Καλώδιο με δυνατότητα αλλαγής

Αξεσουάρ

1 Στρογγυλό ακροφύσιο 5 mm
2 Στρογγυλό ακροφύσιο 10 mm
3 Στρογγυλό ακροφύσιο 5 mm, επεκτ.
4 Πεπλατυσμένο ακροφύσιο 20×2 mm Πεπλατυσμένο ακροφύσιο 20×2 mm, ίσιο
5 Πεπλατυσμένο ακροφύσιο 40×2 mm
6 Πεπλατυσμένο ακροφύσιο 30×2 mm
7 Πεπλατυσμένο ακροφύσιο 40×2 mm, διάτρητο
8 Πεπλατυσμένο ακροφύσιο 60 x 2 mm για άσφαλτο
9 Κύλινδρος πίεσης 50 mm
10 Κύλινδρος πίεσης 35 mm
11 Ψαλίδι
12 Ειδική σπάτουλα
13Πέλμα ραφής συγκόλλησης
14 Πέδιλο συγκόλλησης
15 Πέδιλο ταχείας συγκόλλησης 3 mm
16 Πέδιλο ταχείας συγκόλλησης 4 mm
17 Πέδιλο ταχείας συγκόλλησης 5 mm
18 Πέδιλο ταχείας συγκόλλησης 3 mm, με στενό στόμιο εξόδου αέρα
19 Πέδιλο ταχείας συγκόλλησης 4 mm, με στενό στόμιο εξόδου αέρα
20 Πέδιλο ταχείας συγκόλλησης 5 mm, με στενό στόμιο εξόδου αέρα
21 Κόφτης αρμών
22 Ημικύκλιο μαχαίρι
23 Ανακλαστικό ακροφύσιο συγκόλλησης
24 Ανακλαστικό ακροφύσιο 20 mm
25 Ανακλαστικό ακροφύσιο 35 mm
26 Ανακλαστικό ακροφύσιο τύπου κόσκινου 35×20 mm
27 Ανακλαστικό ακροφύσιο τύπου κόσκινου 50×35 mm
28 Ανακλαστικό ακροφύσιο τύπου κελύφους
29 HM Scan PRO

Για την ασφάλειά σας:

– Η συσκευή διαθέτει θερμοπροστασία.
– Η θερμοασφάλεια απενεργοποιεί τελείως τη συσκευή σε περίπτωση υπερφόρτωσης..

4. Θέση σε λειτουργία

Παρακαλούμε προσέχετε: Η απόσταση προς το αντικείμενο επεξεργασίας εξαρτάται από το υλικό και τον προβλεπόμενο τρόπο επεξεργασίας. Να κάνετε πάντα δοκιμή σχετικά με ποσότητα αέρα και θερμοκρασία! Με τα εμβυσματώσιμα ακροφύσια που είναι διαθέσιμα ως εξαρτήματα (βλέπε σελίδα εξαρτημάτων στο πτυσσόμενο φύλλο) η ρύθμιση του αέρα μπορεί να γίνεται με ακρίβεια σε σημείο ή σε επιφάνεια. Προσοχή κατά την αντικατάσταση καυτών ακροφυσίων! Όταν χρησιμοποιείτε το φυσητήρα θερμού αέρα ως συσκευή σε σταθερό σημείο, προσέχετε ώστε να υπάρχει ασφαλής και αντιολισθητική στήριξη και καθαρή επιφάνεια έδρασης.

1. Θέση σε λειτουργία

Η συσκευή ενεργοποιείται και απενεργοποιείται με το διακόπτη ΕΝΤΟΣ/ΕΚΤΟΣ 8 στην πίσω πλευρά της χειρολαβής. Το Joystick 9 εξυπηρετεί στη ρύθμιση της θερμοκρασίας και της ποσότητας αέρα ή του αριθμού στροφών του ανεμιστήρα.

2. Ρύθμιση θερμοκρασίας

Η θερμοκρασία μπορεί να ρυθμιστεί εντός των ορίων 50 – 700 °C μέσω του Joystick στο πεδίο χειρισμού με την ένδειξη LCD. Η πραγματική θερμοκρασία μετριέται στην έξοδο του σωλήνα εξόδου αέρα και εμφανίζεται στην ένδειξη. Το Joystick 9 εξυπηρετεί ως πλήκτρο εισαγωγής με λειτουργία Μείον/Συν.

Βραχύ πάτημα του Joystick „+/-“ αυξάνει ή μειώνει τη ρυθμισμένη τιμή σε βήματα 10 °C. Πατώντας το Joystick μεγαλύτερο διάστημα επιτυγχάνονται γρηγορότερα οι τιμές θερμοκρασίας. Εφόσον ρυθμιστεί η επιθυμητή θερμοκρασία, ο φυσητήρας, ανάλογα με την επιλογή αριθμού στροφών/ποσότητας αέρα, χρειάζεται μερικά δευτερόλεπτα για να σημειώσει τη ρυθμισμένη τιμή. Η ρυθμισμένη απαιτούμενη θερμοκρασία εμφανίζεται για 3 δευτερόλεπτα στην οθόνη. Κατόπιν εμφανίζεται η τρέχουσα πραγματική θερμοκρασία.

Το σύμβολο „°C/°F“ αναβοσβήνει έως ότου επιτευχθεί η απαιτούμενη θερμοκρασία.

Εάν θέλετε να προβείτε σε νέα ρύθμιση της θερμοκρασίας, κινείτε απλώς πάλι το Joystick, για να αυξήσετε ή να μειώσετε την τιμή. Μετά την απενεργοποίηση της συσκευής θερμού αέρα, διατηρείται η τελευταία ρυθμισμένη τιμή.

3. Ρύθμιση ποσότητας αέρα

Για να αλλάξετε την ποσότητα αέρα πιέζετε πρώτα το πλήκτρο για την ποσότητα αέρα 10, το σύμβολο του ανεμιστήρα αναβοσβήνει. Κατόπιν προβαίνετε στη ρύθμιση με τη βοήθεια του Joystick. Εάν δεν πραγματοποιηθεί για 5 δευτ. καμία αλλαγή ποσότητας αέρα, τότε εγκαταλείπεται αυτόματα η λειτουργία ρύθμισης ποσότητας αέρα. Εάν μετά τη ρύθμιση ποσότητας αέρα πατηθεί εκ νέου το πλήκτρο ποσότητας αέρα, τότε εγκαταλείπεται αμέσως η λειτουργία ρύθμισης ποσότητας αέρα. Η ποσότητα αέρα ποικίλλει μεταξύ ελάχ. 150 λτρ/λεπ και μέγ. 500 λτρ/λεπ.

4. Λειτουργία προγράμματος (Ρ)

Από το εργοστάσιο έχουν ρυθμιστεί τέσσερα προγράμματα για τις συχνότερες εργασίες. Πιέστε το πλήκτρο «Ρ» για λειτουργία προγράμματος. Εμφανίζεται το ψηφίο 1 για το πρόγραμμα 1. Συνεχίζοντας να πιέζετε το πλήκτρο φτάνετε στα προγράμματα 2-4. Πιέζοντας εκ νέου το πλήκτρο επιστρέφετε στην κανονική λειτουργία.

Ρυθμισμένα προγράμματα

Πρόγραμμα Θερμοκρασία °C Αέρας λτρ/λεπ.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Λειτουργία μνήμης (S)

Οι τιμές των τεσσάρων προγραμμάτων μπορούν ανά πάσα στιγμή να μεταβληθούν και να αποθηκευτούν. Προς το σκοπό αυτό πιέζετε πρώτα το πλήκτρο προγράμματος „P“ 11, έως ότου εμφανιστεί το προς αλλαγή πρόγμαμμα. Ρυθμίζετε την επιθυμητή θερμοκρασία και ποσότητα αέρα. Το σύμβολο μνήμης στην ένδειξη LCD αναβοσβήνει για να επισημάνει ότι μεταβλήθηκε το επιλεγμένο πρόγραμμα χρήστη. Για να αποθηκευτεί η ρύθμιση αυτή στο επιλεγμένο πρόγραμμα χρήστη, πρέπει να πατηθεί και να διατηρηθεί πατημένο το πλήκτρο επιλογής προγράμματος. Το σύμβολο μνήμης συνεχίζει να αναβοσβήνει περίπου για. 2 δευτερόλεπτα. Εάν το σύμβολο μνήμης παραμένει αναμμένο, τότε οι καταχωρημένες τιμές έχουν περάσει πλέον στη μνήμη προγράμματος. Για να επιστρέψετε στην κανονική λειτουργία, πιέζετε το πλήκτρο προγράμματος, μέχρι να εξαφανιστεί το σύμβολο του προγράμματος από την ένδειξη.

Ανίχνευση θερμοκρασίας στο αντικείμενο επεξεργασίας

Για ανίχνευση θερμοκρασίας στο αντικείμενο επεξεργασίας συνιστούμε το σαρωτή θερμοκρασίας STEINEL HM Scan PRO.

5. Συντήρηση

Φίλτρο λεπτής σκόνης

Η συσκευή ΗΜ 2620 Ε εμπεριέχει φίλτρο λεπτής σκόνης

1. Για τη συναρμολόγηση λύνετε στόμιο εισαγωγής αέρα και τοποθετείτε φίλτρο. Για καθάρισμα (με πεπιεσμένο αέρα) λύνετε τις βίδες (α), αφαιρείτε το καπάκι, και βγάζετε το φίλτρο.

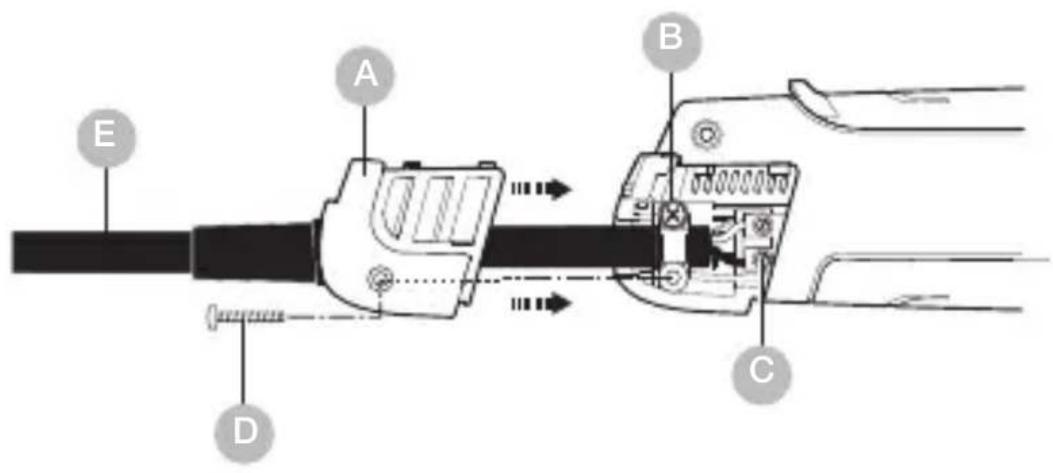

Αντικατάσταση καλωδίου

Σε περίπτωση που το καλώδιο ρεύματος παρουσιάζει βλάβη, μπορεί να αντικατασταθεί εύκολα χωρίς να ανοίξει το πλαίσιο.

6.1

Προσοχή! Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.

1. Λύνετε βίδα D και αφαιρείτε καπάκι A.
2. Λύνετε στοιχείο αντοχής B.
3. Λύνετε ακροδέκτες δικτύου c.
4. Βγάζετε καλώδιο Ε.
5. Τοποθετείτε νέο καλώδιο και στερεώνετε πάλι σε αντίστροφη ακολουθία (1. βιδώνετε ακροδέκτες δικτύου κ.λπ.).

Αντικατάσταση θερμαντικού

Η θέρμανση του ΗΜ 2620 Ε είναι εμβυσματώσιμη και μπορεί να αντικατασταθεί με λίγες μόνο κινήσεις.

1. Προσοχή! Αποσυνδέετε τη συσκευή από το ηλεκτρικό δίκτυο.

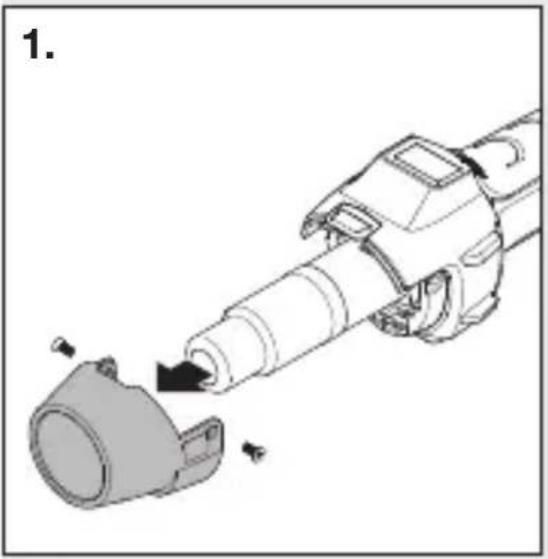

2. Λύνετε βίδες από σωλήνα προστασίας (Σχήμα 1).
3. Απομακρύνετε σωλήνα προστασίας (Σχήμα 1).
4. Λύνετε τις 4 βίδες στην άκρη του σωλήνα εξόδου αέρα (Σχήμα 2).
5. Τραβάτε και αφαιρείτε τη θέρμανση και την αντικαταστείτε με νέα θέρμανση (Σχήμα 2/3).
6. Επαναβιδώνετε σφιχτά τη θέρμανση (Σχήμα 3).
7. Επαναβιδώνετε σφιχτά το σωλήνα προστασίας (Σχήμα 4).

Περαιτέρω λειτουργίες

Προστασία επανεκκίνησης

Η προστασία επανεκκίνησης εμποδίζει την αθέλητη εκκίνηση της συσκευής θερμού αέρα μετά από διακοπή ρεύματος. Μόνο μετά από νέα ενεργοποίηση με το διακόπτη ΕΝΤΟΣ/ΕΚΤΟΣ 8 η συσκευή θερμού αέρα είναι πάλι σε ετοιμότητα λειτουργίας.

Λειτουργία LOC

Προς αποφυγή αθέλητης απορύθμισης των επιλεγμένων ρυθμίσεων η συσκευή ΗΜ 2620 Ε διαθέτει τη λειτουργία Lockable Override Control (LOC). Για να πληροφορηθείτε τον τρόπο ρύθμισης της λειτουργίας LOC, παρακαλούμε να απευθυνθείτε στην υπηρεσία Σέρβις της εταιρείας μας στο τηλέφωνο.

7. Εφαρμογές

Κατωτέρω σας αναφέρουμε μερικές εφαρμογές για φυσητήρες θερμού αέρα της STEINEL.

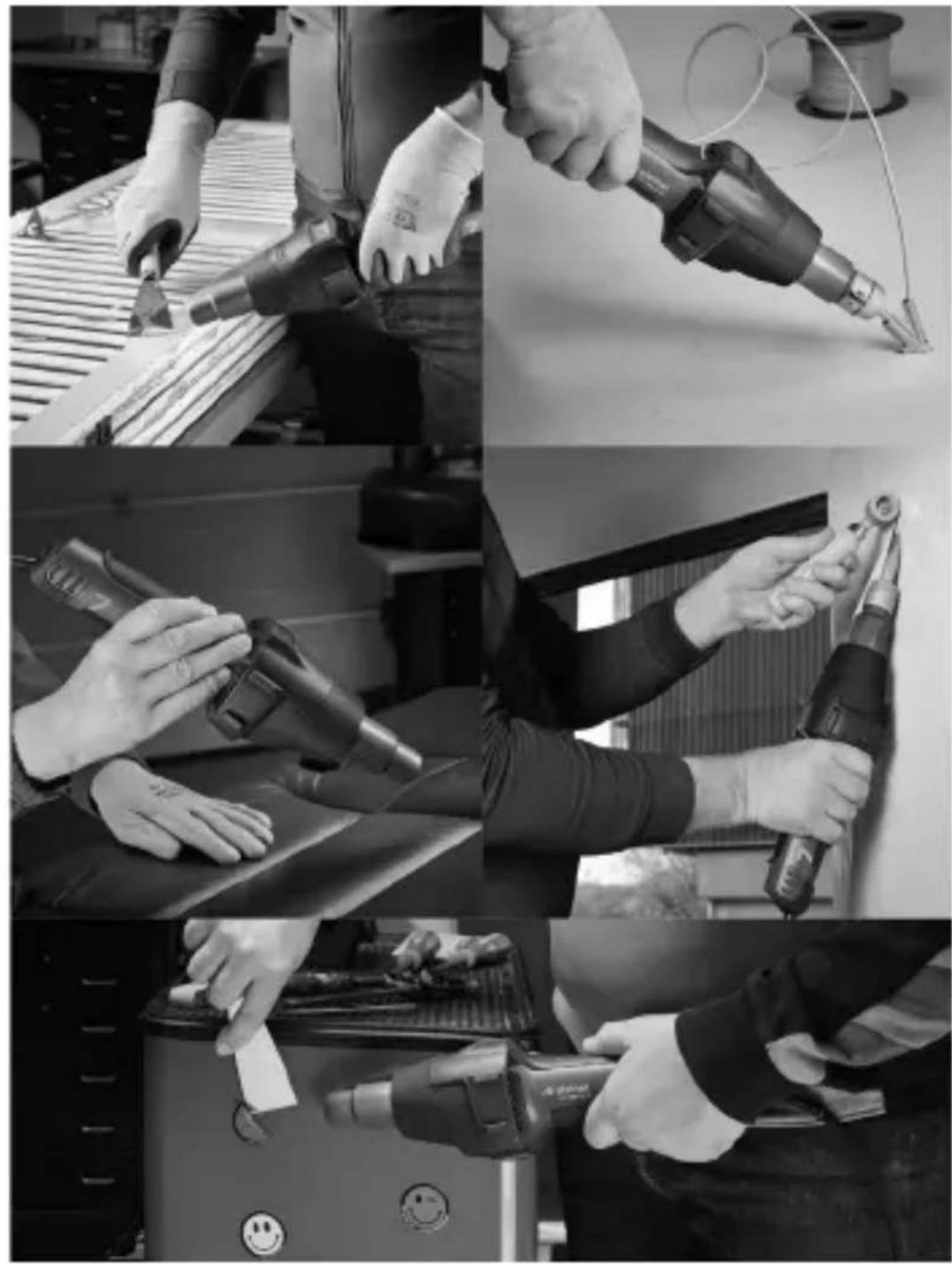

7.1

• Συγκόλληση ασφάλτου..
• Συγκόλληση πλαστικών μεμβρανών και τεντών.
• Συγκόλληση δαπέδων PVC και λινοτάπητα.

– Επεξεργασία θερμοπλαστικών σκληρών υλικών στις κατασκευές πλαστικών και δοχείων.
– Διαμόρφωση θερμοπλαστικών συνθετικών υλικών.
- Στέγνωμα υγρών επιφανειών.
– Ενεργοποίηση και αποσυγκόλληση κολλητικών ουσιών και κολλών τήξης.
– Διαδικασίες στεγνώματος και προθέρμανσης όλων των ειδών.

Βοήθημα επιλογής σωστού σύρματος συγκόλλησης για συνθετικά υλικά

Υλικό / Είδη εφαρμογής / Αναγνωριστικά στοιχεία

• Σκληρό PVC / Σωλήνες, σύνδεσμοι, πλάκες, δομικά προφίλ, τεχνικά χυτευτά εξαρτήματα 300 °C θερμοκρασία συγκόλλησης / Απανθράκωση στη φλόγα, διαπεραστική σσμή, κροτάλισμα
• Σκληρό ΡΕ (ΗDΡΕ) Πολυαιθυλένιο / Λεκάνες, καλάθια, κάνιστρα, υλικά μόνωσης, σωλήνες 300 °C θερμοκρασία συγκόλλησης / Κίτρινη ανοιχτή φλόγα, σταγόνες συνεχίζουν να καίγοντα, οσμή σβημένου κεριού, κροτάλισμα
• PP Πολυπροπυλένιο / Σωλήνες αποχέτευσης, λεκάνες καθίσματος, συσκευασίες, ανταλλακτικά οχημάτων 250 °C θερμοκρασία συγκόλλησης / Ανοιχτή φλόγα με μπλε πυρήνα, ἅσταγόνες συνεχίζουν να καίγοντα, διαπεραστική οσμή, κροτάλισμα
  – ABS / Ανταλλακτικά οχημάτων, πλαίσια συσκευών, βαλίτσες 350 °C θερμοκρασία συγκόλλησης / Μαύρος, κροκυδωτός καπνός, γλυκιά οσμή, κροτάλισμα

8. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

9. Δήλωση συμμόρφωσης

Η STEINEL GmbH δηλώνει ότι ο ανεμιστήρας θερμού αέρα ΗΜ 2620 Ε συμμορφώνεται με την οδηγία 2006/42/ΕΚ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση στο Διαδίκτυο: www.steinel.de

10. Εγγύηση κατασκευαστή

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων:

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη. Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie

Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

11. Τεχνικά δεδομένα

• Σύνδεση δικτύου: 220 - 230 V, 50/60 Hz
• Ισχύς: 2.300 W
• Θερμοκρασία: 50 - 700 °C, με αδιαβάθμητη ρύθμιση
  – Ποσότητα αέρα: 150 – 500 l/ min, με αδιαβάθμητη ρύθμιση
• Πίεση αέρα: 4.000 Pa
• ∅ Σωλήνας εξόδου αέρα: 30 mm, χρήση επαγγελματικών ακροφυσίων
  – Διάρκεια ζωής κινητήρα: Περ. 10.000 Std.
  – Διάρκεια ζωής θέρμανσης: Περ. 800 Std.
• Ένδειξη υπόλοιπης θερμότητας: Ναι
• Καλώδιο ηλεκτρικής σύνδεσης: H07 RN-F 2X1 3,0 M
• Κλάση προστασίας: //
  -Θερμοασφάλεια: Nαι
• Στάθμη εκπομπής θορύβου: ≤ 70 dB (A) —
• Συνολική τιμή δονήσεων: ≤ 2,5 m/s ^2 I K = 0,08 m/s ^2 GR
  – Βάρος χωρίς καλώδιο: 0,84 kg
