1. Par šo dokumentu

– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.

– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.

Brīdinājums par vides ietekmes radītiem apdraudējumiem!

Bridinājums par toksiskām gāzēm un aizdegšanās risku!

Bridinajums par bīstamību elektrības dēl!

2. Vispārēji drošības norādījumi

Neievērojot lietošanas pamācību, draud briesmas!

Šī pamācība ietver svarīgu informāciju drošai ierīces lietošanai. Uz iespējamiem riskiem tiek īpaši norādīts.

Neievērošana var izraisīt nāvi vai smagu savainošanos.

• Rūpīgi izlasiet pamācību.
- levērojiet drošības norādes.
- Uzglabājiet pieejamā vietā.

Lietojot elektroinstrumentus, jāievēro šādi drošības pamatpasākumi, lai pasargātu no elektriskās strāvas trieci-ena, traumu un ugunsgrēka riska.

Ja ar ierīci nerīkojas uzmanīgi, var izcelties ugunsgrēks vai tikt ievainoti cilvēki. Pirms nodošanas ekspluatācijā pārbaudiet, vai ierīce nav bojāta (strāvas pieslēguma kabelis, korpuss utt.), un nedarbiniet ierīci, ja tā ir bojāta.

Nedarbiniet ierīci bez uzraudzības. Bērni ir jāuzrauga, lai nodrošinātu, ka viņi nespēlēsies ar ierīci.

Sākotnējā nodošana ekspluatācijā

Pirmās lietošanas reizes var izdalīties daži dūmi. Dūmus rada saistvielas, kas no sildītāja izolācijas folijas izdalās karstuma ietekmē pirmās lietošanas laikā. Ierīce jānovieto uz pamatnes, lai nodrošinātu ātru dūmu izvadīšanu. Pirmās lietošanas laikā darba zonai jābūt labi vēdināmai. Izdalītie dūmi nav kaitīgi!

Bridinājums par vides ietekmes radītiem apdraudējumiem!

• Nepakļaujiet elektriskos instrumentus lietus iedarbībai. Nelietojiet elektriskos instrumentus, ja tie ir mitri vai atrodas mitrā vai slapjā vidē.
• Esiet uzmanīgi, lietojot ierīces viegli uzliesmojošu materiālu tuvumā.
• Ilgāku laiku netēmējiet uz vienu un to pašu vietu.
• Nelietot sprādzienbīstamā vidē.
• Siltumu var novadīt uz degtspējīgiem materiāliem, kas ir pārklāti.

Brīdinājums par bīstamību elektrības dēļ!

• Izvairīties no Ķermeņa saskares ar iezemētām daļām, piemēram, caurulēm, radiatoriem, plītīm, ledusskapjiem.
• Neatstājiet ierīci bez uzraudzības, kamēr tā darbojas.

Droši uzglabājiet darbarīkus.

• Pēc lietošanas novietojiet ierīci uz stāvošas virsmas un ľaujiet tai atdzist, pirms to iepakojat.
• Neizmantotie darbarīki jāuzglabā sausā, aizslēgtā telpā, bērniem nepieejamā vietā.
• Šo ierīci var lietot bērni vecumā no 8 gadiem un vecāki, kā ari personas ar ierobežotām fiziskajām, maņu vai garīgajām spējām vai pieredzes un zināšanu trūkumu, ja

tās ir uzraudzītas vai instruētas par ierīces lietošanu drošā veidā un saprot ar to saistītos apdraudējumus.

• Bērni nedrīkst spēlēties ar ierīci.
• Tīrīšanu un lietotāja apkopi nedrīkst veikt bērni bez uzraudzības.

Nepārslogojiet darbarīkus!

• Jūs strādājat labāk un drošāk noteiktajā veiktspējas diapazonā.
• Nenoņemiet rīku aiz kabela un neizmantojiet to, lai izvilktu kontaktdakšu no kontaktligzdas.
• Aizsargājiet kabeli no karstuma, ellas un asām malām.

Bridinājums par toksiskām gāzēm un aizdegšanās risku!

• Savas drošības labad izmantojiet tikai tos piederumus un palīgierīces, kas ir norādītas lietošanas instrukcijā vai ko ir ieteicis vai norādījis darbarīka ražotājs.
• Darbarīku vai piederumu, kas nav ieteikti lietošanas instrukcijā vai katalogā, izmantošana var radīt personisku traumu risku.

Remontu var veikt tikai kvalificēts elektrikis

• Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem.
• Remontdarbus drīkst veikt tikai kvalificēts elektrikis, pretējā gadījumā operatoram var notikt nelaimes gadījumi.

3. lerīces elementi

3.1

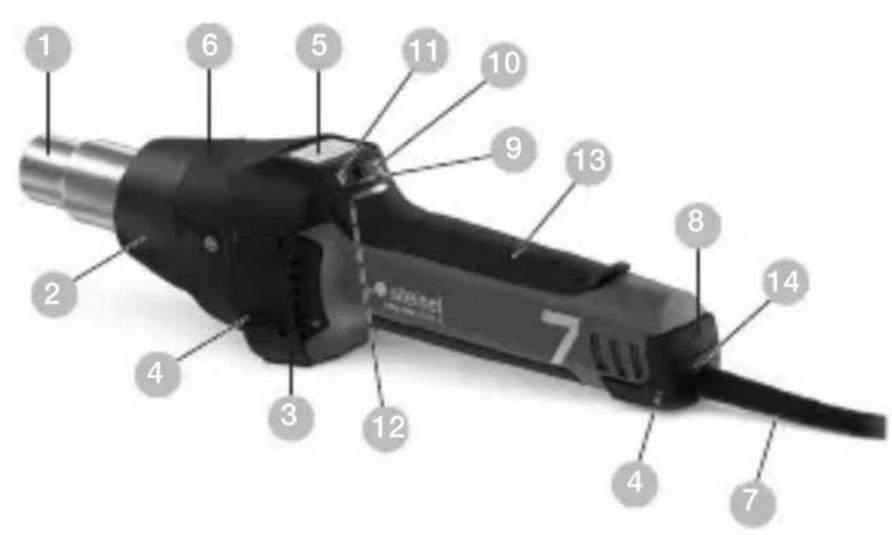

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Nerūsējošā tērauda izplūdes caurule
2 Nonemama aizsargcaurule
3 Gaisa ieplüde (iesk. smalko puteklu filtru)
4 Mīkstais apvalks stabilitātei
5 LCD displejs (škidro kristālu displejs)
6 Nonemama kape temperatūras skenera HM Scan PRO uzlikšanai
7 Izturīgs kabelis ar gumijas apvalku
8 Slēdzis IESL./IZSL.
9 Kursorsvira (Temperatūras un gaisa apjoma iestatīšana)
10 Taustiņš gaisa apjoma režīmam
11 Programmas izvēles taustiņš un atmiņas taustiņš
12 Atlikušā karstuma rādītājs
13 Nonemams, mīksts rokturis
14 Nomaināms elektrotīkla kabelis

Aksesuāri

1 Apałā sprausla 5 mm
2 Apałā sprausla 10 mm
3 Apałā sprausla 5 mm, pahgarināta
4 Plakanā leŋka sprausla 20x2 mm

Plakanā lenka sprausla 20 x 2 mm, taisni

5 Plakanā leŋka sprausla 40x2 mm

6 Plakanā leŋka sprausla 30x2 mm

7 Plakanā lenka sprausla 40 x 2 mm, perforēts

8 Plakanā sprausla 60 x 2 mm bitumenam

9 Piespiešanas rullitis 50 mm

10 Piespiešanas rullitis 35 mm

11 Škēres brezentam

12 Fiksācijas instruments

13 Metināšanas vīlu vadītājs

14 Kausēšanas uzgalis

15 Ātras kausēšanas uzgalis 3 mm

16 Ātras kausēšanas uzgalis 4 mm

17 Ātras kausēšanas uzgalis 5 mm

18 Ātras kausēšanas uzgalis 3 mm, ar šauru gaisa atveri

19 Ātras kausēšanas uzgalis 4 mm, ar šauru gaisa atveri

20 Ātras kausēšanas uzgalis 5 mm, ar šauru gaisa atveri

21 Salaidumu ëvele

22 Nazis

23 Reflektorsprausla lodēšanai

24 Reflektorsprausla 20 mm

25 Reflektorsprausla 35 mm

26 Sieta reflektorsprausla 35x20 mm

27 Sieta reflektorsprausla 50x35 mm

28 Reflektorsprausla ar čaulu

29 HM Scan PRO

Jūsu drošībai:

– lerīce ir aprīkota ar aizsardzību pret pārkaršanu.
– Pārslodzes gadījumā temodrošinātājs ierīci izslēdz pilnībā.

4. Nodošana ekspluatācijā

Pievērsiet uzmanību! Attālums līdz apstrādājamam objektam atkarīgs no tā materiāla un paredzētā apstrādes veida. Vienmēr iepriekš pārbaudiet, vai gaisa daudzums un temperatūra iestatīti atbilstoši! Ar uzliekamajām sprauslām (skat. piederumu lappusi vākā) karstā gaisa strūklu iespējams koncentrēt uz konkrētu punktu vai plašāku virsmu.

Esiet uzmanīgi, nomainot karstas sprauslas! Ja celtniecības fēnu izmantojat kā stacionāru ierīci, novietojiet to uz stabilas, neslīdošas un tīras virsmas. leslēgšanas procesi rada īslaicīgu strāvas kritumu. Nelabvēlīgos tīkla apstāklos var rasties ierobežojumi citu ierīču darbībā. Arī tīkla pretestību gadījumā, kas ir mazākas par 0,35 Ohm, nav sagaidāmi traucējumi.

1. levade ekspluatācijā

Ierīci ieslēdz un izslēdz IESL./IZSL. slēdzi 8 roktura virspusē. Kursorsvira 9 kalpo temperatūras un gaisa apjoma, t.i., ventilatora apgriezienu regulēšanai.

2. Temperatūras iestatīšana

Temperatūru iespējams regulēt ar kursorsviru apkalpes panelī, kas aprīkots ar LCD displeju, amplitūdā no 50-700 °C. Faktiskā temperatūra tiek nolasīta caurules izejā un uzrādīta displejā. Kursorsvira 9 kalpo kā mīnus/plus funkcijas ievadīšanas taustiņi. Īsi piespiežot kursors-viras “+/-” taustiņu, iestaṭītā vērtība paaugstinās vai pazeminās 10° C soļos. Turot ilgāk nospiestu kursorsviru, vēlamā temperatūra tiek sasniegta ātrāk. Pēc vēlamās temperatūras iestaṭīšanas ventilatoram atkarībā no izvēlētā apgriezienu skaita / gaisa daudzuma nepieciešamas dažas sekundes, lai sasniegtu iestaṭītās vērtības. Iestaṭītā vajadzīgā temperatūra uz 3 sekundēm parādās displejā. Pēc tam tajā tiek parādīta aktuālā reālā temperatūra. „°C/°F“ simbols mirgo tik ilgi, līdz tiek sasniegta vēlamā temperatūra.

Ja vēlaties iestatīt citu temperatūru, pakustiniet atkal kur-sorsviru, lai vērtību attiecīgi paaugstinātu vai samazinātu. Pēc celtniecības fēna izslēgšanas saglabājas pēdējā iestatītā temperatūra.

3. Gaisa daudzuma iestatīšana

Lai mainītu gaisa apjomu, vispirms nospiediet Gaisa apjo-ma režīma 10 taustiņu; mirgo ventilatora simbols. Pēc tam veiciet iestatīšanu ar kursorsviru. Ja 5 s laikā netiek veiktas izmaiņas gaisa apjomā, tad automātiski tiek atstāts gaisa apjoma iestatīšanas režīms. Ja lietotājs pēc gaisa apjoma iestatīšanas atkārtoti izmanto gaisa apjoma taustiņu, tad gaisa apjoma iestatīšanas režīms tiek nekavējoties atstāts. Gaisa apjoms variē no min. 150 l/min līdz maks. 500 l/min.

4. Programmrežims (P)

Celtniecības fēnam rūpnīcā tiek iestatītas četras programmas, kas paredzētas biežāk veicamajiem darbiem. Programmrežīma ieslēgšanai nospiediet taustiņu “P”. Displejā parādās cipars 1, kas apzīmē pirmo programmu. Vēlreiz piespiežot programmas taustiņu, varat izvēlēties programmas 2 – 4. Atkārtoti nospiežot taustiņu, Jūs atgriezīsities pie standarta režīma.

lepriekš iestatītas programmas

Programma Temperatura °C Gaiss l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Atmiñas funkcija (S)

lepriekšminēto četru programmu iestatījumus iespējams jebkurā laikā izmainīt un saglabāt atmiņā. Lai to izdarītu, vispirms nospiediet programmas taustiņu “P” 11 līdz tiek parādīta maināmā programma. Iestatiet vēlamo temperatūru un gaisa daudzumu. LCD ekrānā mirgo saglabāšanas simbols, lai parādītu, ka izvēlētā lietotāja programma ir mainīta. Lai šo iestatījumu saglabātu izvēlētajā lietotāja programmā, ir jānospiež un jātur programmas izvēles taustiņš. Saglabāšanas simbols mirgo vēl apm. 2 s. Ja iedegas saglabāšanas simbols, iestatītās vērtības ir saglabātas programmā. Lai atgrieztos pie standartrežīma, turiet programmas taustiņu nospiestu, kamēr displejā nodziest programmas simbols.

Apstrādājamās detaļas temperatūras mērīšana

Apstrādājamās detaļas temperatūras mērīšanai mēs iesakām STEINEL temperatūras skeneri HM Scan PRO.

5. Uzturēšana

Smalko puteklu filtrs

HM 2620 E ir pievienots 3 smalko puteklu filtrs. Lai uzmontētu, jāatskrīvē gaisa ieplūde un jāievieto filtrs. Lai iztīrītu (ar saspiesto gaisu), ir jāatskrūvē skrūves (a), jānoņem nosegs, jāizņem filtrs.

Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu:Ja kabelis ir bojāts, to var bez problēmām nomainīt, neatverot ierīces korpusu:

6.1

E A B C D

Svarīgi! lerīce jāatslēdz no elektrotīkla.

1. Jāatskrūvē skrūve D un jānovelk pārsegs A.
2. Jāatbrīvo kabela fiksators B.
3. Jāatbrīvo pieslēguma spailes C.
4. Jāizvelk kabelis E.
5. Jāievieto jaunais kabelis un jāveic visas darbības ap-grieztā secībā (1. jāpieskrūvē tīkla spaile utt.).

LV

Apsildes maina

HM 2620 E apsilde ir iesprausta un to var nomainīt ar dažām rokas kustībām.

1. Svarīgi! lerīce jāatslēdz no elektrotīkla.
2. Jāatskrūvē skrūves no aizsargcaurules (1. attēls).

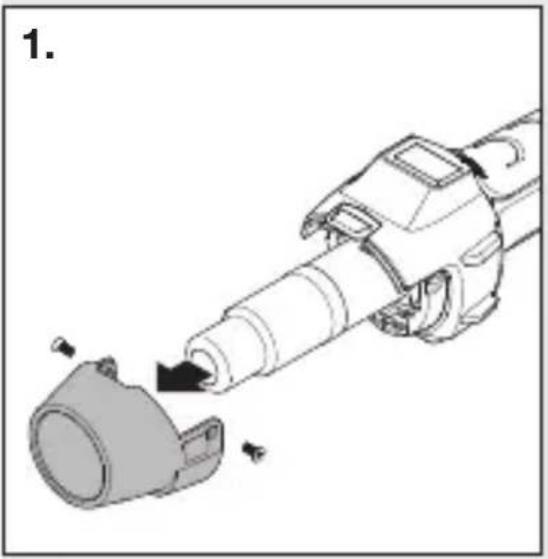

3. Jānoņem aizsargcaurule (1. attēls).
4. Jāatskrūvē 4 skrūves izplūdes caurules beigās (2. attēls).
5. Jānoņem apsilde un jāapmaina pret jaunu (2/3. attēls).
6. Apsilde atkal jāpieskrūvē (3. attēls).
7. Jāpieskrūvē aizsargcaurule (4. attēls).

Citas funkcijas

Aizsardzība pret atkārtotu palaidi

Aizsardzība pret atkārtotu palaidi novērš nejaušu celtniecības fēna ieslēgšanos pēc elektrības pārrāvuma. Tikai, atkārtoti nospiežot IESL./IZSL. taustinų 8 , celtniecības fēns atkal ir gatavs darbam.

LOC funkcija

Lai izvairītos no nejaušām iestatījumu izmaiņām, HM 2620 E aprīkots ar Lockable Override Control Function (LOC). Lai uzzinātu, kā var iestatīt LOC funkciju, sazinieties ar mūsu servisu.

7. Pieteikumi

Zemāk mēs parādīsim dažus STEINEL karstā gaisa pūtēju pielietojumus.

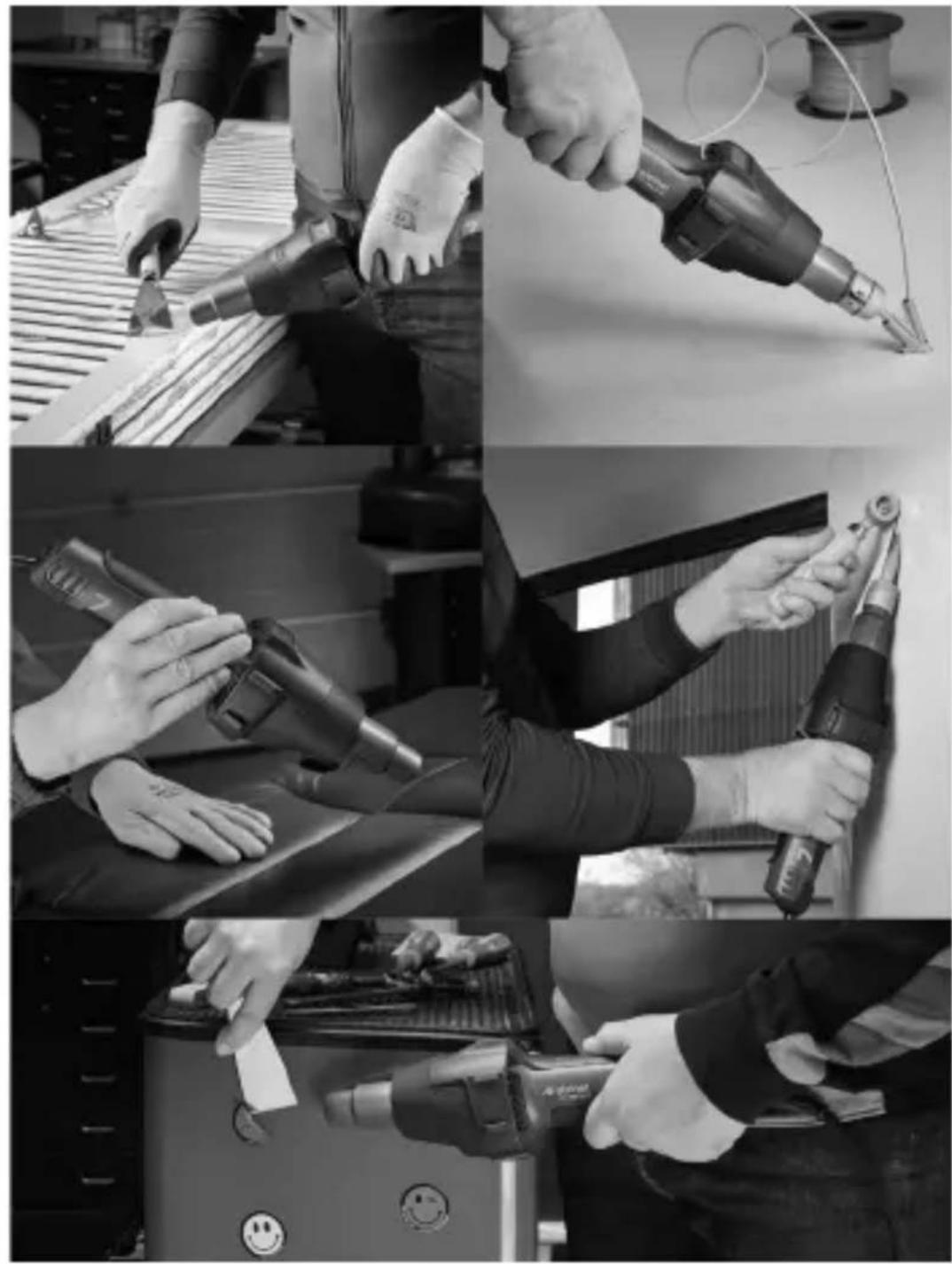

7.1

• Bitumena kausēšana.
  – Brezenta un foliju sakausēšana.
  – PVC grīdas segumu un linoleja sakausēšana.

• Visu termoplastikas cieto materiālu pārstrāde plastmasas un konteineru industrijā.
  – Termoplastikas plastmasu formu mainišana.
  – Mitru virsmu žāvēšana.
  – Līmvielu un kūstošo līmju aktivēšana un škīdināšana.
  – Visu veidu žāvēšanas un sildīšanas procesi.

leteikumi metināšanas stieples izvēlei plastmasas metināšanai

Materiāls / Izmantošanas veidi / Atpazīšanas pazīmes

– Cietais PVC / Caurules, plāksnes, celtniecības profili, tehn. veidgabali 300 °C metināšanas temperatūra / Liesmā pāroglojas, asa smaka; klaudzoša skaņa

- Cietais PE (HDPE) polietilēns / Vannas, grozi, tvertnes, izolācijas materiāls, caurules 300 °C metināšanas temperatūra / Gaiša, dzeltena liesma, pilieni turpina degt, ož pēc nodzēstas sveces; klaudzoša skaņa

- PP polipropilēns / Kanalizācijas notekcaurules, iesainojums, automašīnu detaļas 250 °C metināšanas temperatūra / Gaiša liesma ar zilu centrālo daļu, pilieni turpina degt, asa smaka; klaudzoša skaņa

- ABS / Automašīnu detaļas, ierīču korpusi, čemodāni 350 °C metināšanas temperatūra / Melni, pārslaini dūmi, salkana smaka; klaudzoša skaņa

8. Utilizācija

Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.n.

Nemetiet elektroierīces parastajos atkritumos!

Tikai ES valstim:

Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.

9. Atbilstības deklarācija

STEINEL GmbH ar šo paziņo, ka karstā gaisa pūtējs HM 2620 E atbilst Direktīvai 2006/42/EK Pilns ES atbilstības deklarācijas teksts ir pieejams šajā interneta adresē: www.steinel.de

10. Ražotāja garantija

Šis STEINEL produkts ir izgatavots ar vislielāko rūpību, tā darbība un drošība ir pārbaudīta saskaņā ar spēkā esošajiem priekšrakstiem, un noslēgumā pakļauts izlases veida pārbaudei. STEINEL sniedz garantiju pareizi un instrukcijai atbilstoši lietotai ierīcei. Garantijas laiks HM 2620 E ir 12 mēneši jeb 750 darba stundas darba stundas, sākot no dienas, kad lietotājs iegādājies ierīci. Mēs novēršam trūkumus, kas radušies materiālu vai rūpnīcas kļūdu dēļ, garantijas serviss ietver sevī bojāto daļu remontu vai apmaiņu pēc mūsu izvēles. Garantija neattiecas uz nolietojumam pakļautajām daļām, tādiem bojājumiem, kas radušies nelietpratīgas lietošanas vai apkopes rezultātā, kā ari bojājumiem, kas radušies, ierīcei nokrītot un salūstot. Ir izslēgta garantijas atlīdzība tālākiem bojājumiem, kas radīti citiem priekšmetiem.

Garantija ir spēkā tikai tad, ja ierīce neizjauktā veidā kopā ar rēkinu vai kases čeku (ar pirkuma datumu un pārdevēja zīmogu), kārtīgi iesainota tiek nosūtīta attiecīgajai servisa daļai vai pirmo 6 mēnešu laikā nodota atpakal pārdevējam.

Remonta serviss:

Pēc garantijas laika beigām vai tādu bojājumu gadījumā, uz kuriem neattiecas garantijas tiesības, vērsieties tuvākajā klientu apkalpošanas centrā, lai novērstu bojājumus.

11. Tehniskie dati

• Tīkla pieslēgums: 220 - 230 V, 50/60 Hz
• Jauda: 2.300 W

- Temperatūra: 50–700 °C, iestatāms bez pakāpēm

- Gaisa daudzums: 150–500 l/ min, iestatāms bez pakāpēm

– Gaisa spiediens: 4.000 Pa

- Izplūdes caurules ∅ : 30 mm, profesionālu sprauslu izmantošana

– Motorā mūža ilgums: Apm. 10.000 h
– Apsildes mūža ilgums: Apm. 800 h

– Elektrotīkla kabelis: jā
– Elektrotikla kabelis: H07 RN-F 2X1 3,0 M
– Elektroizolācijas drošības klase: //
– Aizsardzība pret pārkaršanu jā
- Emisijas trokšnu limenis: ≤ 70 dB (A)
- Kopējais vibrācijas lielums: ≤ 2,5 m/s ^2 I K = 0,08 m/s ^2
- Svars bez tîkla kabela: 0,84 kg
