KULLANIM KILAVUZU HM 2620 E KF SET STEINEL

1. Bu doküman hakkında 231
2. Genel güvenlik uyarıları 231
3. Cihaz elemanları 234
4. Devreye alma 236
5. Bakım 239
6. Onarım 240
7. Uygulamalar 243
8. Tasfiye 245
9. Uygunluk beyanı 245
10. Üretici garantisi 246
11. Teknik özellikler 247

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.

- Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Tehlikelere karşı uyarı!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

Zehirli gazlara ve tutuşma riskine karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır.

Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kilavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

Elektrikli aletleri kullanırken, elektrik çarpmasına, yaralanma riskine ve yangına karşı korunmak için aşağıdaki temel güvenlik önlemlerine uyulmalıdır.

Cihaz dikkatli kullanılmazsa yangın çıkabilir veya insanlar yaralanabilir. Devreye almadan önce cihazda herhangi bir hasar (şebeke bağlantı kablosu, muhafaza, vb.) olup olmadığını kontrol edin ve hasar varsa cihazı çalıştırmayın. Cihazı gözetimsiz çalıştırmayın. Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulmaları gerekir.

İlk devreye alma

İlk kullanımda bir miktar duman çıkabilir. Duman, ilk kullanım sırasında ısı nedeniyle ıstıcının yalıtım folyosundan salınan bağlayıcı maddelerden kaynaklanır. Dumanın hızlı bir şekilde dışarı çıkmasını sağlamak için cihaz tabanının üzerine yerleştirilmelidir. İlk kullanım sırasında çalışma alanı iyi havalandırılmalıdır. Yayılan duman zararlı değildir!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

• Elektrikli aletleri yağmura maruz bırakmayın. Elektrikli aletleri nemliyken veya nemli ya da ıslak bir ortamda kullanmayın.
• Cihazları yanıcı maddelerin yakınında kullanırken dikkatli olun.
• Uzun süre aynı noktaya nişan almayın.
• Patlayıcı bir atmosferin varlığında kullanmayın.
• Isı, üzeri örtülü yanıcı malzemelere iletilebilir.

Elektrikten kaynaklanan tehlikelere karşı uyarı!

• Borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış parçalarla vücut temasından kaçının.
• Cihaz çalışır durumdayken gözetimsiz bırakmayın.

Aletlerinizi güvenli bir şekilde saklayın.

- Kullandıktan sonra cihazı sabit bir yüzeye yerleştirin ve paketlemeden önce soğumasını bekleyin.

• Kullanılmayan aletler çocukların ulaşamayacağı kuru ve kilitli bir odada saklanmalıdır.
• Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılmasına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları takdirde kullanılabilir.
• Çocuklar cihaz ile oynamamalıdır.
• Temizlik ve kullanıcı bakımı gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

Aletlerinize aşırı yükleme yapmayın!

• Belirtilen performans aralığında daha iyi ve daha güvenli çalışısınız.
• Aleti kablosundan tutarak taşımayın ve fişi prizden çıkarmak için kullanmayın.
• Kabloyu ısidan, yağdan ve keskin kenarlardan koruyun.

Zehirli gazlara ve tutuşma riskine karşı uyarı!

• Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilen veya alet üreticisi tarafından önerilen veya belirtilen aksesuarları ve ek parçaları kullanın.
• Kullanım kılavuzunda veya katalogda önerilenler dışında alet veya aksesuar kullanılması kişisel yaralanma riskine yol açabilir.

Yalnızca kalifiye bir elektrikçi tarafından yapılan onarımlar

• Bu elektrikli el aleti ilgili güvenlik yönetmeliklerine uygundur.
• Onarımlar sadece kalifiye bir elektrikçi tarafından yapılmalıdır, aksi takdirde operatör için kazalar meydana gelebilir.

3. Cihaz elemanları

3.1

1 2 3 4 5 6 7 8 9 10 11 12 13 14

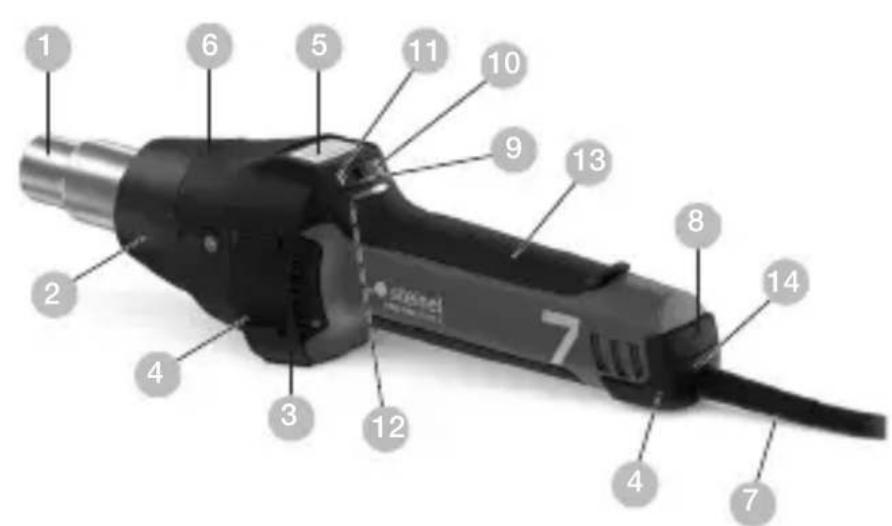

1 Paslanmaz üfleme borusu
2 Yerinden sökülebilen koruyucu boru
3 Hava girişi (ince toz filtresi dahil)
4 Kaymadan güvenli durması için yumuşak kaplama
5 LCD ekran
6 HM Scan PRO sıcaklık tarayıcının takılması için sökülebilen kep
7 Dayanıklı kauçuk kablo
8 AÇIK/KAPALI tuşu
9 Joystick (sicaklık ve hava miktarının ayarı)
10 Hava miktarı modu için tuş
11 Program seçme tuşu ve hafıza tuşu
12 Kalan sıcaklık göstergesi
13 Rahat yumuşak tutamak
14 Değiştirilebilir elektrik kablosu

Aksesuarlar

1 Yuvarlak meme 5 mm
2 Yuvarlak meme 10 mm
3 Yuvarlak meme 5 mm, uzatılmış
4 Açılı yassı meme 20 x 2 mm
Açılı yassı meme 20 x 2 mm, düz
5 Açılı yassı meme 40 x 2 mm
6 Açılı yassı meme 30 x 2 mm
7 Açılı yassı meme 40 x 2 mm, delikli
8 Yassı meme 60 x 2 mm bitümler için
9 Baskı merdanesi 50 mm
10 Baskı merdanesi 35 mm
11Brandamakası
12 Köşe düzleyici
13 Kaynak dikişi kızakları
14 Kaynak pabucu
15 Hızlı kaynak pabucu 3 mm
16 Hızlı kaynak pabucu 4 mm
17 Hızlı kaynak pabucu 5 mm
18 Hızlı kaynak pabucu 3 mm, dar hava çıkış ağızlı
19 Hızlı kaynak pabucu 4 mm, dar hava çıkış ağızlı
20 Hızlı kaynak pabucu 5 mm, dar hava çıkış ağızlı
21 Derz rendesi
22 Hilal şekilli biçak
23 Yansıtıcılı lehim memesi
24 Yansiticili meme 20 mm
25 Yansiticili meme 35 mm
26 Elek yansıticili meme 30 x 20 mm
27 Elek yansıticili meme 50 x 35 mm
28 Kılıf yansıticılı meme
29 HM Scan PRO

Güvenliğiniz için:

– Cihaz, bir termik korumayla donatılmıştır.
– Termik sigorta, aşırı yüklenme halinde cihazı komple kapatır.

4. Devreye alma

Lütfen dikkate alın: Üzerinde çalışılan objeye olan mesafe, malzemeye ve tasarlanan çalışma türüne göre değişir. Dai-ma ilk olarak, hava miktarı ve sıcaklıkla ilgili bir test yapın! Aksesuar olarak verilen geçme memelerle (bkz. çantadaki aksesuar sayfası), ısıtma havasına noktasal veya yüzeysel olarak kumanda edebilirsiniz.

Sıcak memeleri değiştirirken tedbirli olun! Sıcak hava tabancasını sabit cihaz olarak kullandığınız takdirde, güven- le ve kaymadan durmasına ve zeminin temizliğine dikkat edin. Çalıştırma işlemleri, kısa süreli gerilim düşüşlerine neden olur. Uygun olmayan şebeke koşullarında, diğer cihazlarda olumsuz etkilenmeler meydana gelebilir. 0,35 Ohm altındaki şebeke empedanslarında herhangi bir arıza oluşmaz.

1. Devreye alma

Cihaz, el tutamağının arka tarafından AÇIK/KAPALI düğmesi 8 ile çalıştırılır ve kapatılır. Joystick 9, sıcaklığın ve hava miktarının ya da fan devir sayısının kontrolü için kullanılır.

2. Sıcaklığın ayarı

Sıcaklık, Joystick yardımıyla LCD göstergeli kullanım alanı yardımıyla, 50-700 °C aralığında ayarlanabilir. Gerçek sıcaklık, üfleme borusunun çıkışında ölçülür ve ekranda gösterilir. Joystick 9, Artı-Eksi fonksiyonlu giriş tuşu olarak kullanılır.

Joystick üzerindeki “+/-” tuşuna kısa süreyle basarak, ayarlanan değeri 10 ° adımlarla arttırır ya da düşürürsünüz. Joystick’e uzun süreli basıldığında, sıcaklık değerleri daha hızlı değişir. İstenen sıcaklık ayarlandığında, seçilmiş olan devir sayısına/hava miktarına bağlı olarak fan, ayarlanmış olan değere birkaç saniye içinde erişir. Ayarlanan nominal sıcaklık, 3 saniye boyunca ekranda görünür. Ardından aynı yerde, mevcut gerçek sıcaklık gösterilir. “°C/°F” işareti, nominal sıcaklığa erişilene kadar yanıp söner.

Sıcaklığı yeniden ayarlamak istediğinizde, değeri arttırmak

ya da azaltmak için sadece tekrar Joystick'i hareket ettirin. Sıcak hava tabancası kapatıldıktan sonra, ayarlanmış olan en son değer saklı kalır.

3. Hava miktarının ayarlanması

Hava miktarını değiştirmek için, önce hava miktarı modu 10 tuşuna basın; vantilatör sembolü yanıp söner. Daha sonra ayarı Joystick ile gerçekleştirin. 5 san. boyunca hava miktarında hiçbir değişiklik yapılmadığı takdirde, hava miktarı ayar modundan otomatik olarak çıkılır. Hava miktarının ayarlanmasından sonra yeniden hava miktarı tuşuna basıldığında, hava miktarı ayar modundan derhal çıkılır. Hava miktarı, min. 150 l/dak ile maks. 500 l/dak arasında değişir.

4. Program işletimi (P)

Fabrikada, sık yapılan çalışmalar için dört program ayarlanmıştır. Program işletimi için “P” tuşuna basın. Program 1 için 1 rakamı belirir. Program tuşuna tekrar basarak, program 2-4 arasında gezinebilirsiniz. Yeniden bastığınızda, normal işletme geri dönersiniz.

Ön ayarlı programlar

Program Sıcaklık °C Hava l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Hafıza fonksiyonu (S)

Dört programın değerleri, her zaman için değiştirilebilir ve kaydedilebilir. Bunun için önce “P” program tuşuna 11, değiştirilecek olan program gösterilene kadar basın. İstediğiniz sıcaklığı ve hava miktarını ayarlayın. LCD ekrandaki hafıza sembolü, seçilen kullanıcı programının değiştirildiğini göstermek için yanıp söner. Bu ayarı seçilen kullanıcı programında kaydetmek için, program seçme tuşuna basılmalı ve basılı tutulmalıdır. Hafıza sembolü yak. 2 san. yanıp sönmeye devam eder. Hafıza sembolü sürekli yanmaya başladığında, programda girilen değerler kaydedilmiştir. Normal fonksiyona geri dönmek için, ekrandaki program sembolü kaybolana kadar program tuşuna basın.

İşlenen parçada sıcaklık algılaması

İşlenen parçada sıcaklığın algılanması için, STEINEL Temperaturscanner HM Scan PRO'yu öneririz.

5. Bakım

Ince toz filtres

HM 2620 E, bir ince toz filtresi 3 ile birlikte verilmektedir. Montaj için hava girişini açın ve bir filtre yerleştirin. Temizlemek için (basınçlı havayla) vidaları (a) sökün, kapağı çıkartın, filtreyi yerinden alın.

Elektrik kablosunun değişimi gerektiğinide, gövde açılmaksızın sorunsuz şekilde değiştirilebilir:

6.1

E A B C D

Önemli! Cihazı elektrik şebekesinden ayırın.

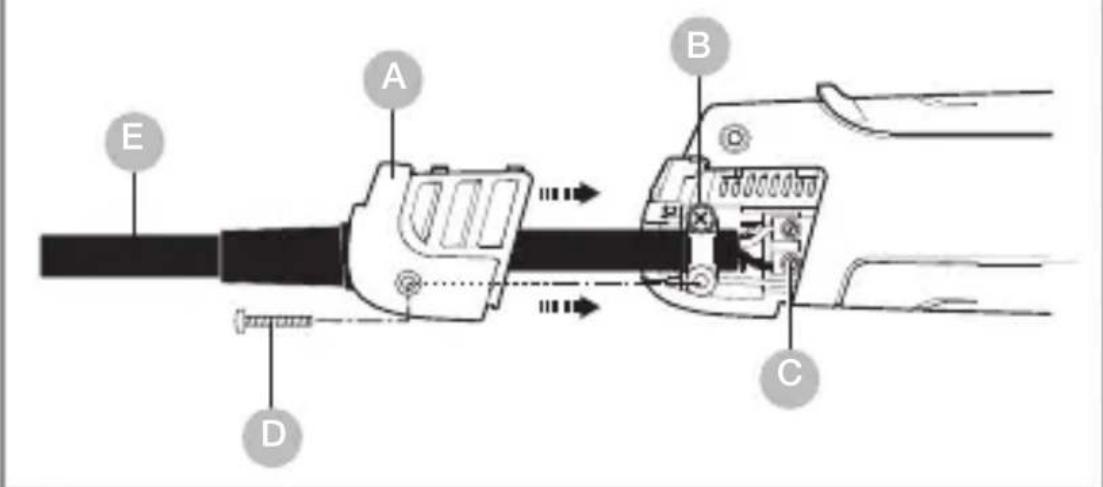

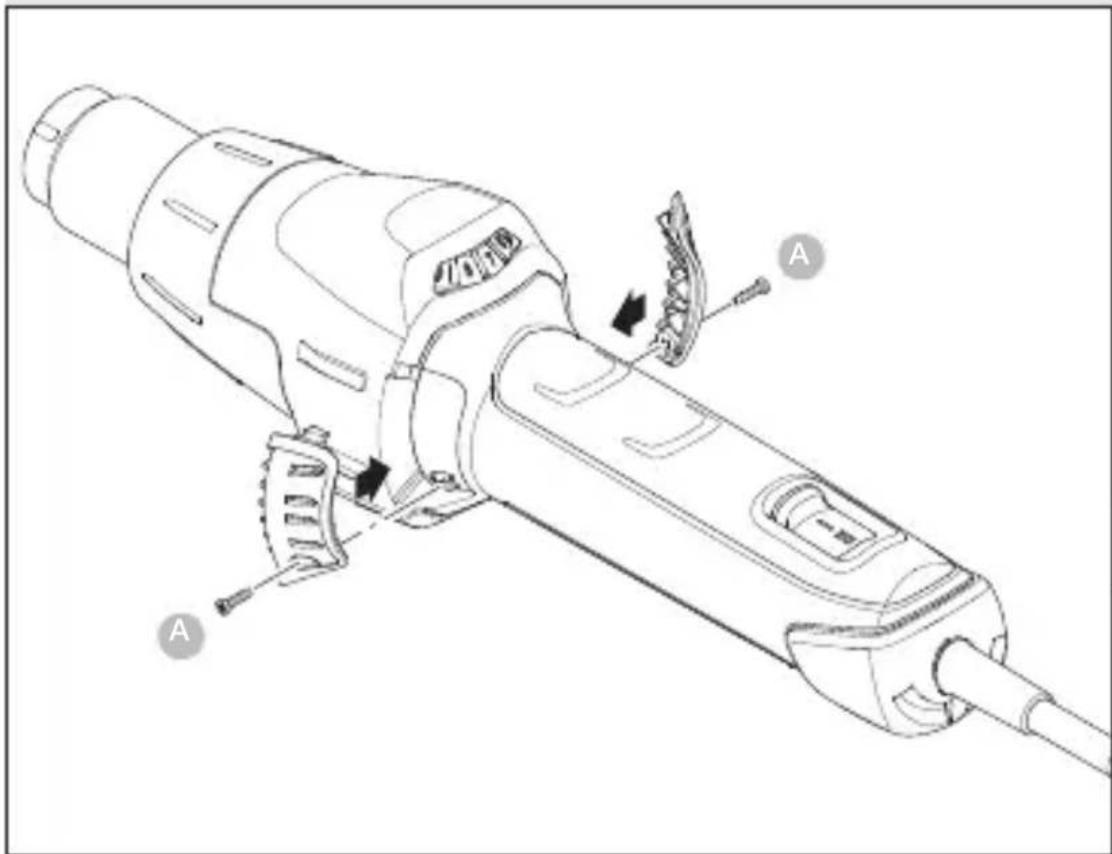

1. Vidayı D sökün ve kapağı A yerinden alin.
2. Çekme emniyetini B sökün.
3. Elektrik terminallerini © sökün.
4. Kabloyu E dışarı çekin.
5. Yeni kabloyu yerleştirin ve tersine sıralamayla (1. elektrik terminalini vidalayın vb.) tekrar sabitleyin.

Isıtıcı değişimi

HM 2620 E ısıtıcısı yuvaya takılmıştır ve birkaç basit işlemle değiştirilebilir.

1. Önemli! Cihazı elektrik şebekesinden ayırın..

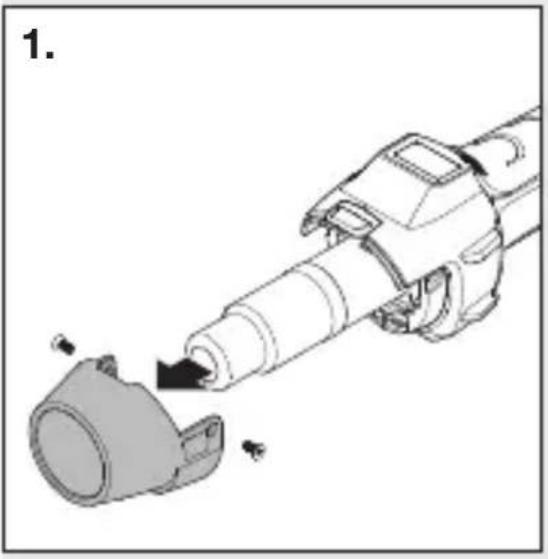

2. Koruyucu borudaki vidaları sökün (Şekil 1).
3. Koruyucu boruyu çıkartın (Şekil 1).
4. Üfleme borusunun sonundaki 4 vidayı sökün (Şekil 2).
5. Isıtıcıyı çekerek çıkartın ve yeni ısıtıcıyla değiştirin (Şekil 2/3).
6. Isiticiyi tekrar vidalayın (Şekil 3).
7. Koruyucu boruyu vidalayın (Şekil 4).

Diğer fonksiyonlar

Tekrar çalışma emniyeti

Tekrar çalışma emniyeti, bir elektrik kesintisinden sonra sıcak hava tabancasının istem dışı tekrar çalışmasını önler. Ancak AÇIK/KAPALI tuşuna 8 tekrar basılarak, sıcak hava tabancası tekrar işletme hazır hale gelir.

LOC fonksiyonu

Yapılmış olan ayarların istem dışı değişmesini önlemek için, HM 2620 E bir Lockable Override Control Funktion (LOC) yardımıyla çalışır. LOC fonksiyonunun nasıl ayarlandığını öğrenmek için, lütfen servis teşkilatımızla irtibata geçiniz.

7. Uygulamalar

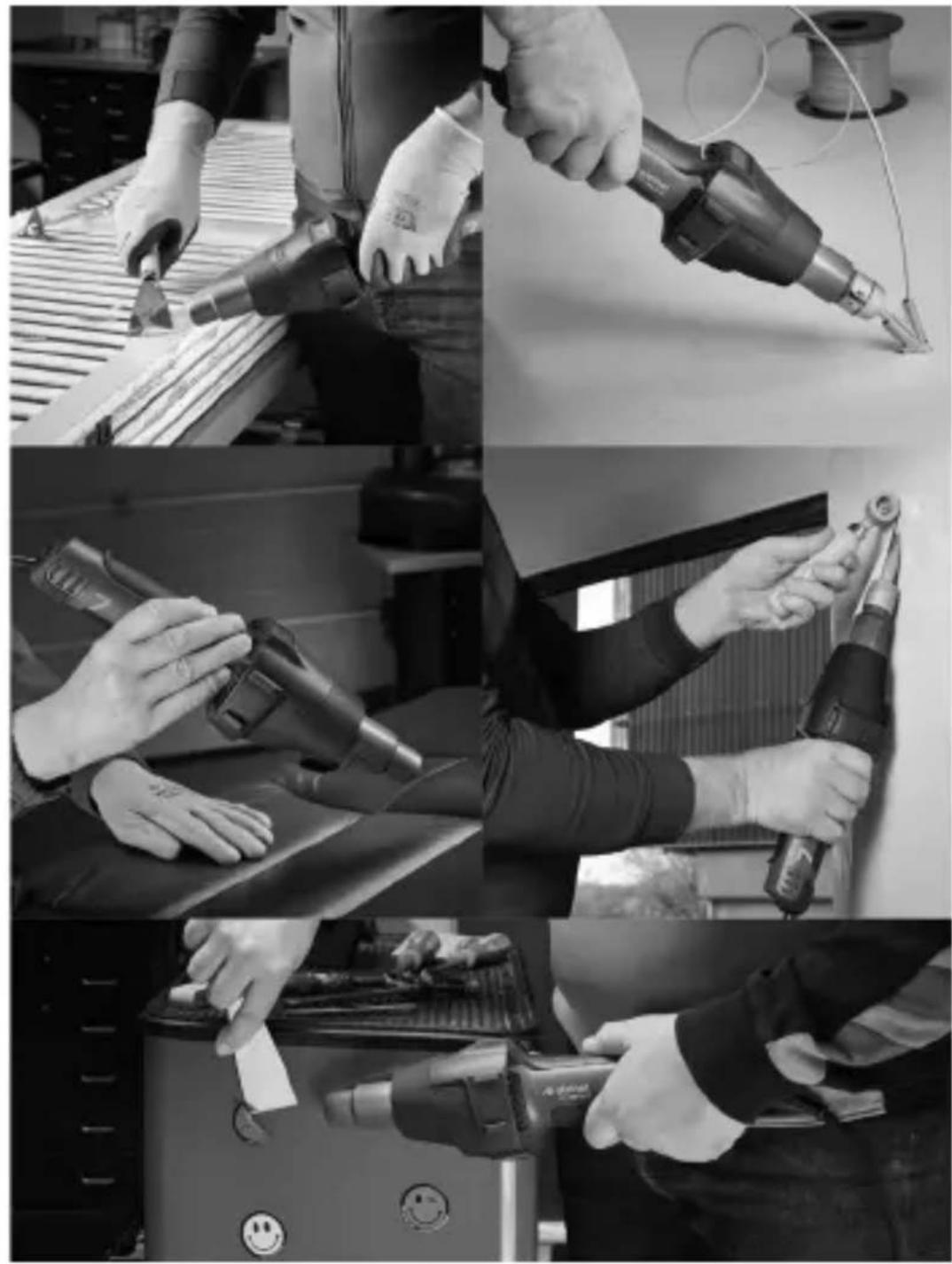

Aşağıda STEINEL sıcak hava üfleyicileri için bazı uygulamaları gösteriyoruz.

7.1

• Bitümlerin kaynatılması.
  – Branda ve folyoların kaynatılması.
  – PVC zemin döşemelerinin ve muşambaların kaynatılması.

– Plastik ve depo yapımındaki tüm termoplastik sert malzemelerin işlenmesi.
– Termoplastik sentetik malzemelerin şekillendirilmesi.
– Nemli yüzeylerin kurutulması.
- Tutkalların ve eritmeli yapıştırıcıların etkinleştirilmesi ve çözülmesi.
– Her türlü kurutma ve ısıtma işlemi.

Plastik kaynağı sırasında doğru kaynak telinin seçilmesi

Malzeme / Uygulama türleri / Fark edilen özellikler

- Sert PVC / Borular, fittingler, levhalar, yapı profilleri, teknik döküm parçaları 300 °C kaynak sıcaklığı / Alevde kömürleşir, geniz yakan koku; cızırdama sesi

- Sert PE (HDPE) Polietilen / Leğenler, sepetler, bidonlar, izolasyon malzemesi, borular 300 °C kaynak sıcaklığı / Açık sarı alev, damlalar tekrar yanıyor, kokusu yeni sönmüş mum gibi; cızırdama sesi

- PP Polipropilen / HT atıksu boruları, koltuk oturakları, ambalajlar, taşıt parçaları, 250 °C kaynak sıcaklığı / Ortası mavi açık alev, damlalar tekrar yanıyor, geniz yakan koku; cızırdama sesi

- ABS / Taşıt parçaları, cihaz gövdesi, bavul, 350 °C kaynak sıcaklığı / Siyah, köpüğümsü duman, tatlımsı koku; cızırdama sesi

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

9. Uygunluk beyanı

STEINEL GmbH, HM 2620 E sıcak hava üfleyicinin 2006/42/EC sayılı Direktif ile uyumlu olduğunu beyan eder AB Uygunluk Beyanının tam metni aşağıdaki internet adresinde mevcuttur: www.steinel.de

10. Üretici garantisi

Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma:

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rıfat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz.

Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı [phone] üzerinden ulaşabilirsiniz.

11. Teknik özellikler

• Şebeke bağlantısı: 220 - 230 V, 50/60 Hz
• Güç: 2.300 W

- Sıcaklık: 50–700 °C, kademesiz ayarlanabilir

- Hava miktarı: 150–500 l/ min, kademesiz ayarlanabilir

• Hava basinci: 4.000 Pa
• ∅ Üfleme borusu: 30 mm, profesyonel memelerin kullanımı
  – Motor kullanım ömrü: Yak. 10.000 saat
  – Isitici kullanım ömrü: Yak. 800 saat
  – Kalan sıcaklık göstergesi: Evet

– Elektrik kablosu: H07 RN-F 2X1 3,0 M
- Koruma sınıfı: //
- Termik sigorta: Evet
- Emisyon ses şiddeti seviyesi: ≤ 70 dB (A)
- Titreşim toplam değeri: ≤ 2,5 m/s^2 I K=0,08 m/s^2
– Elektrik kablosu hariç ağırlık: 0,84 kg
