用户手册 HM 2620 E KF SET STEINEL

1. 关于本文件 451
2. 一般性安全提示 451
3. 设备要素 454
4. 调试 456
5. 维护 459
6. 维修 460
7. 应用 463
8. 废弃物处理 465
9. 一致性声明 465
10. 制造商保修 466
11. 技术参数 467

1. 关于本文件

- 版权所有。未经我方批准禁止翻印或摘录。

- 保留技术更改的权利。

危险警示！

警告因环境影响而造成的危害！

警告有毒气体和点火危险!

警告电流危险!

2. 一般性安全提示

不遵守使用说明书 会发生危险！

本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。

• 请仔细阅读使用说明。
• 遵守安全提示。
• 存放在随时可用的位置。

使用电动工具时，必须遵守以下基本安全措施，以防止触电、受伤和起火。

如果不小心操作设备，可能会导致火灾或人员受伤。调试前请检查设备是否有损坏（电源连接线、外壳等），如有损坏请勿操作。请勿在无人看管的情况下操作设备。儿童应有人看管，确保他们不会玩弄设备。

初始调试

首次使用时可能会冒烟。烟雾是由加热器的绝缘箔在首次使用时受热释放出的粘合剂造成的。设备应放在底座上，以确保烟雾迅速排出。首次使用时，工作区应通风良好。释放的烟雾不会对人体造成伤害！

警告因环境影响而造成的危害！

• 不要将电动工具暴露在雨中。请勿在潮湿或潮湿环境中使用电动工具。
• 在易燃物附近使用设备时要小心。
• 不要长时间瞄准同一位置。
• 请勿在有爆炸性气体的环境中使用。
• 热量会传导到被覆盖的可燃材料上。

警告电流危险!

• 避免身体接触接地部件，如管道、散热器、灶具、冰箱。
• 设备运行时不要无人看管。

安全存放工具

• 使用完毕后，将设备放在站立面上，待其冷却后再打包。
• 未使用的工具必须存放在干燥、上锁的房间内，儿童接触不到的地方。
• 岁及以上儿童和体力、感官或智力不佳或缺乏经验和知识的人员可以使用本设备，但他们必须接受过有关以安全方式使用本设备的监督或指导，并了解所涉及的危险。
• 儿童不得玩弄设备。
• 儿童不得在无人监护的情况下进行清洁和用户维护。

不要让工具超负荷工作!

• 在规定的性能范围内，您可以更好、更安全地工作。
• 不要用电缆携带工具，也不要用工具将插头从插座中

拔出。

- 防止电缆受热、沾油和边缘锋利。

警告有毒气体和点火危险!

• 为了您自身的安全，只能使用操作说明书中指定的或工具制造商推荐或指定的附件和附加装置。
• 使用操作说明书或目录中建议以外的工具或附件可能会对您造成人身伤害的风险。

只能由合格的电工进行维修

• 本电动工具符合相关安全规定。
• 只能由合格的电工进行维修，否则可能会对操作者造成意外。

3. 设备要素

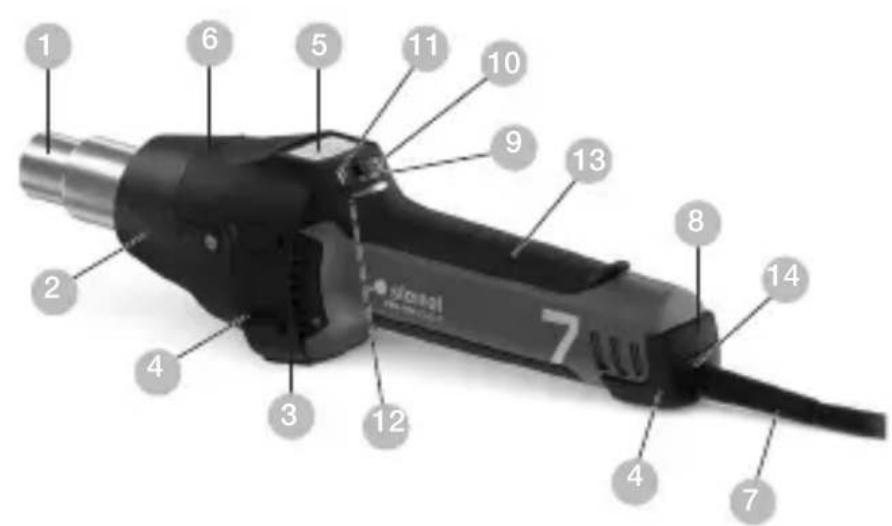

3.1

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 不锈钢通风管
2 可拆卸的保护管
3 进风口（包括微粒粉尘过滤器）
4 为防滑设计的软外罩
5 LCD-显示屏
6 HM Scan PRO温度扫描仪顶盖的可移开的顶罩
7 可负载的橡胶电缆
8 开关键
9 操纵杆（设置温度和空气量）
10 空气量模式按键
11 程序选择键和保存键
12 余热指示灯
13 舒适的软把手
14 可更换电源线

配件

1 圆喷嘴 5 mm

2 圆形喷嘴 10 mm

3 圆形喷嘴 5 mm, 加长的

4 斜面喷嘴 20 x 2 mm

斜面喷嘴 20 x 2 mm, 直线类型

5 斜面喷嘴 40 x 2 mm

6 斜面喷嘴 30 × 2 ~mm

7 斜面喷嘴 40 x 2 mm, 穿孔的

8 扁平喷嘴 60 x 2 mm 用于沥青

9 压辊 50 mm

10 压辊 35 mm

11 计划剪刀

12 槽修复

13焊缝滑座

14焊靴 类型

15 快速焊嘴 3 mm

16 快速焊嘴 4 mm

17 快速焊嘴 5 mm

18 快速焊嘴 3 mm, 带细通风口

19 快速焊嘴 4mm, 带细通风口

20 快速焊嘴 5mm, 带细通风口

21 接缝刨刀

22 非特蒙德刀

23 焊接反射喷嘴

24 反射喷嘴 20 mm

25 反射喷嘴 35 mm

26 筛子反射器喷嘴 35 x 20 mm

27 筛子反射器喷嘴 50 x 35 mm

28 壳反射器喷嘴

29 HM Scan PRO

为了您的安全:

该设备配备了一个热保护装置.

超负荷工作时，热熔断路器将完全关闭设备.

4. 调试

请注意：与加工物件的距离取决于物件材料以及所采用的加工方式。使用前请您务必进行空气量测试和温度测试。使用作为配件的可插拔喷嘴组（参见封面上的配件页），可以使热风精确控制点或面的操作。

喷嘴温度极高，更换时须小心！将热风机作为立式设备使用时，请注意其放置状态应稳固防滑，并应确保底台干净。

启动过程产生短时间的电压下降。当电源条件不利时可损害其它设备。当电源阻抗小于0.35欧姆时预计应该不会产生干扰。打开时电压会短暂降低。如果电网条件不合适，可能会造成其他设备损伤。电阻小于0.35欧姆时不会造成故障。

1. 调试

设备通过开关键 8 来控制手柄背面的开关。操纵杆 9 用于控制温度和空气量以及风扇转速。

2. 温度设置

通过在带有LCD显示屏的操作面板中对操纵杆进行操作，温度可以在50-700摄氏度之间进行调节。测量通风管出口处的实际温度并显示在显示屏中。操纵杆 ^9 相当于带有+/-功能的回车键。

迅速按下“+/-”操纵杆，可以 10^ 一级升高或降低设置值。长时间按下操纵杆可以更快达到温度值。如果已设置为所需温度，则风机需要持续运行数秒（这取决于所选择的的转速/空气量），以便达到设置值。显示屏将显示已设置的额定温度，持续3秒。随后，其将显示当前实际温度。达到额定温度前，“°C/°F”图标将持续闪烁。

如需重新设置温度，则仅需重新移动操纵杆，即可轻松升高或降低数值。热风机关闭后会保留最后设置的数值。

3. 设置空气量

首先按下空气量模式按键，以改变 10 空气量；通风设备符号闪烁。随后，通过操纵杆进行设置。如果 5 秒内未执行更改空气量的操作，将自动退出空气量设置模式。空气量设置完后，重新按下空气量按键，这样可以立即退出空气量设置模式。空气量的变化范围范围为最低 150 l/min

至最高 500 l/min。

4. 程序运行 [P]

出厂时，针对最常见的工作设置了四种程序。按下程序运行按键“P”。显示的数字1，表示程序1。继续按下程序按键以切换至程序2-4。再次按键以回到正常运行状态。

预设程序

程序 温度°C1 大约250。	空气 l/min350
2 大约350。	400
3 大约450。	ca. 500
4 大约550。	ca. 400

5. 存功能 (S)

可随时更改并保存四项程序的数值。为此，首先按下程序按键“P”，11，直至显示改变程序。然后设置所需的温度和空气量。LCD的保存图标闪烁表示，所选择的用户程序已更变。按下并按住程序选择按键以保存所选用户程序中的设置。保存图标继续闪烁大约2秒。如果保存图标持续亮起，则表示输入值已经保存在程序中。按下程序键直至显示屏中的程序图标消失，即返回正常功能。

工件温度感应

工件温度感应我们推荐您使用STEINEL 温度扫描仪 HM Scan PRO.

5. 维护

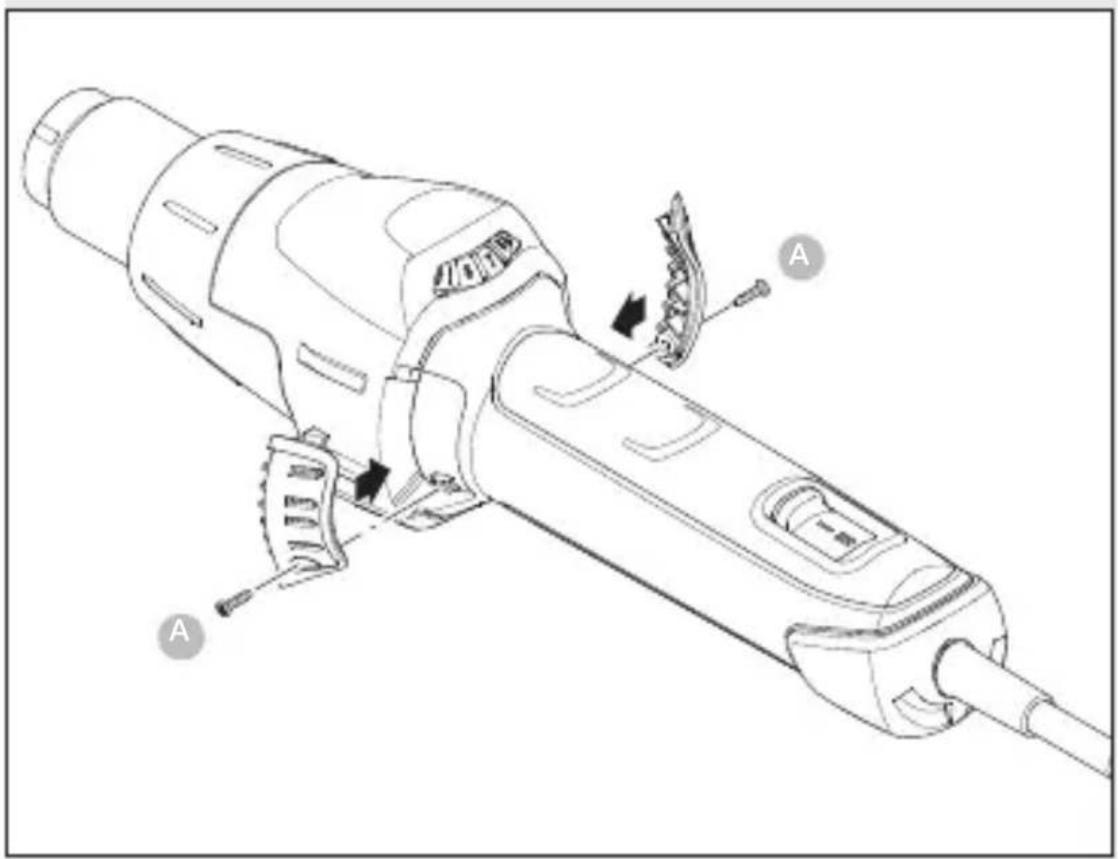

微尘过滤器

HM2620 E附带一个微粒粉尘过滤器。安装时，松开进风口并装入过滤器。清洁时（用压缩空气），松开螺栓(a)，取下护板，取出过滤器。

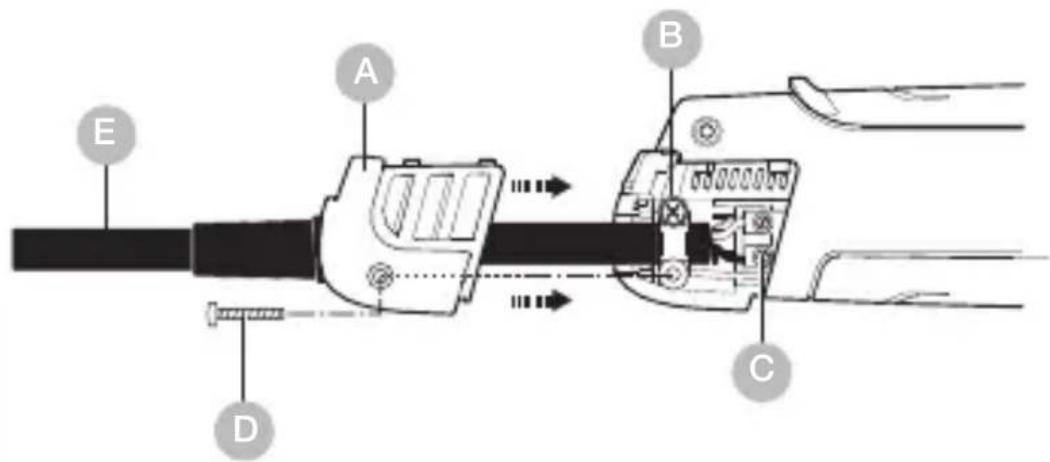

如果电源线损坏，无需打开外壳即可轻松将其更换：

6.1

A B C D E

重要! 断开设备的电源。

1. 松开螺钉 D，并取下盖板 A。
2. 松开 拉力解除装置 B。
3. 松开 电源接线端 C。
4. 拔出I电缆 E。
5. 插入新的电缆并按照相反顺序

(1. 首先拧紧第一个电源接线端等) 重新固定。

更换供暖设备

插入HM 2620 E 供暖设备并且通过几个手柄进行更换。

1. 重要！断开设备的电源。

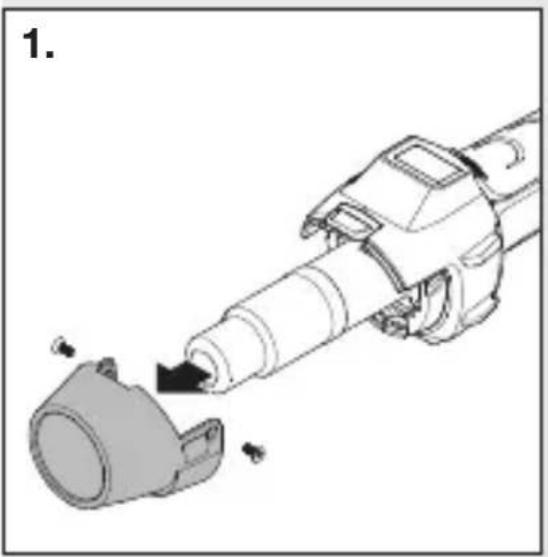

2. 拧下保护管螺丝（图1）。
3. 移除保护管（图1）。
4. 拧下通风管末端的四个螺丝（图2）。
5. 取下供暖设备并更换新的供暖设备（图2/3）。
6. 重新拧紧供暖设备（图3）。
7. 拧紧保护管（图4）。

其他功能

重新启动保护

供电中断后，重新启动保护会阻碍热风机的意外启动。仅通过开关键的重新按入 8 可以使热风机再次投入使用。

LOC-功能

HM 2620 E 的锁定改写控制功能(LOC)是用于避免不经意间更改已选择的设置。若想设置如LOC功能的有关事宜，请拨打 [phone] 联系我们的客服。

7. 应用

下面我们将向您展示 STEINEL 热风机的一些应用。

7.1

• 沥青焊接。
• 防水布和薄膜焊接。
• PVC 地板衬垫和油毡焊接。
• 塑料及容器制造中的热塑性硬性材料的加工。

• 热塑性塑料的变形。

• 烘干潮湿表面。

• 粘合剂及热熔胶的活化和脱落
• 所有种类的烘干和预热过程

焊接合成材料时的正确焊条选择帮助

材质 / 应用种类 / 识别特征

• 硬 PVC / 管道、匹配件、板材、建筑型材，技术成型件焊接温度为 300^ C / 在火焰中烧焦，气味刺鼻，咔哒声
• 硬 PE (HDPE) 聚乙烯 / 托盘、框、罐、, 绝缘材料、管道焊接温度为 300^ C / 淡黄色火焰, , 滴落后继续燃烧, 闻起来像熄灭的蜡烛; 咔哒声
• PP 聚丙烯 / HT 排水管、座椅套、包装、汽车部件焊接温度为 250^ C / 带有蓝色焰心的浅色火焰,滴落后继续燃烧, 气味刺鼻; 咔哒声
• ABS / 汽车部件、设备外壳、箱子 焊接温度为 350^ C / 黑色浓烟，气味甜；咔哒声

8. 废弃物处理

必须将电器、配件和包装采用可回收的环保方式处理。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9. 一致性声明

STEINEL GmbH 特此声明，热风机 HM 2620 E 符合欧盟指令 2006/42/EC 的要求：

www.steinel.de

10. 制造商保修

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔:

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm. 25A Huadu Mansion, No. 828-838 Zhangyang Road, 200122 Shanghai, PR China。

为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页 www.steinel.cn 如果您对质保或产品有任何疑问，敬请垂询：服务热线 [phone]。

11. 技术参数

• 电源连接: 220 - 230 ~V, 50 / 60 ~Hz
• 功率: 2,300 W
• 温度: 50 - 700^ C , 无级设置
• 空气量：150-500 l/min，无级设置
• 气压: 4,000 Pa
• ∅ 通风管: 30mm, 使用专业喷嘴
• 发动机使用寿命：大约 10,000 小时
• 供暖设备使用寿命: 大约 800 小时
• 余热指示灯: 是
• 电源线: H07 RN-F 2X1 3,0M
• 防护等级: II
• 热熔断路器：是

• 发射声压级: ≤slant 70dB(A)

• 振动总值: ≤slant 2.5m / s2 / K = 0.08m / s2

• 重量无电源线: 0.84 kg
