用户手册 HM 2120 E STEINEL

1. 关于本文件 533
2. 一般性安全提示 533
3. 设备要素 536
4. 调试 539
5. 应用 544
6. 废弃物处理 547
7. 一致性声明 547
8. 制造商保修 548
9. 技术参数 549

1. 关于本文件

- 版权所有。未经我方批准禁止翻印或摘录。

- 保留技术更改的权利。

危险警示！

警告因环境影响而造成的危害！

警告有毒气体和点火危险!

警告电流危险!

2. 一般性安全提示

不遵守使用说明书 会发生危险！

本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。

• 请仔细阅读使用说明。
• 遵守安全提示。
• 存放在随时可用的位置。

使用电动工具时，必须遵守以下基本安全措施，以防止触电、受伤和起火。

如果不小心操作设备，可能会导致火灾或人员受伤。调试前请检查设备是否有损坏（电源连接线、外壳等），如有损坏请勿操作。请勿在无人看管的情况下操作设备。儿童应有人看管，确保他们不会玩弄设备。

初始调试

首次使用时可能会冒烟。烟雾是由加热器的绝缘箔在首次使用时受热释放出的粘合剂造成的。设备应放在底座上，以确保烟雾迅速排出。首次使用时，工作区应通风良好。释放的烟雾不会对人体造成伤害！

警告因环境影响而造成的危害！

• 不要将电动工具暴露在雨中。请勿在潮湿或潮湿环境中使用电动工具。
• 在易燃物附近使用设备时要小心。
• 不要长时间瞄准同一位置。
• 请勿在有爆炸性气体的环境中使用。
• 热量会传导到被覆盖的可燃材料上。

警告电流危险!

• 避免身体接触接地部件，如管道、散热器、灶具、冰箱。
• 设备运行时不要无人看管。

安全存放工具

• 使用完毕后，将设备放在站立面上，待其冷却后再打包。
• 未使用的工具必须存放在干燥、上锁的房间内，儿童接触不到的地方。
• 岁及以上儿童和体力、感官或智力不佳或缺乏经验和知识的人员可以使用本设备，但他们必须接受过有关以安全方式使用本设备的监督或指导，并了解所涉及的危险。
• 儿童不得玩弄设备。
• 儿童不得在无人监护的情况下进行清洁和用户维护。

不要让工具超负荷工作!

• 在规定的性能范围内，您可以更好、更安全地工作。

• 不要用电缆携带工具，也不要用工具将插头从插座中拔出。

• 防止电缆受热、沾油和边缘锋利。

• 即使安装了喷嘴，也要始终确保排放管道不被完全覆盖或封闭。
• 否则可能导致加热器或电机损坏。

警告有毒气体和点火危险!

• 为了您自身的安全，只能使用操作说明书中指定的或工具制造商推荐或指定的附件和附加装置。
• 使用操作说明书或目录中建议以外的工具或附件可能会对您造成人身伤害的风险。

只能由合格的电工进行维修

• 本电动工具符合相关安全规定。
• 只能由合格的电工进行维修，否则可能会对操作者造成意外。

3. 设备要素

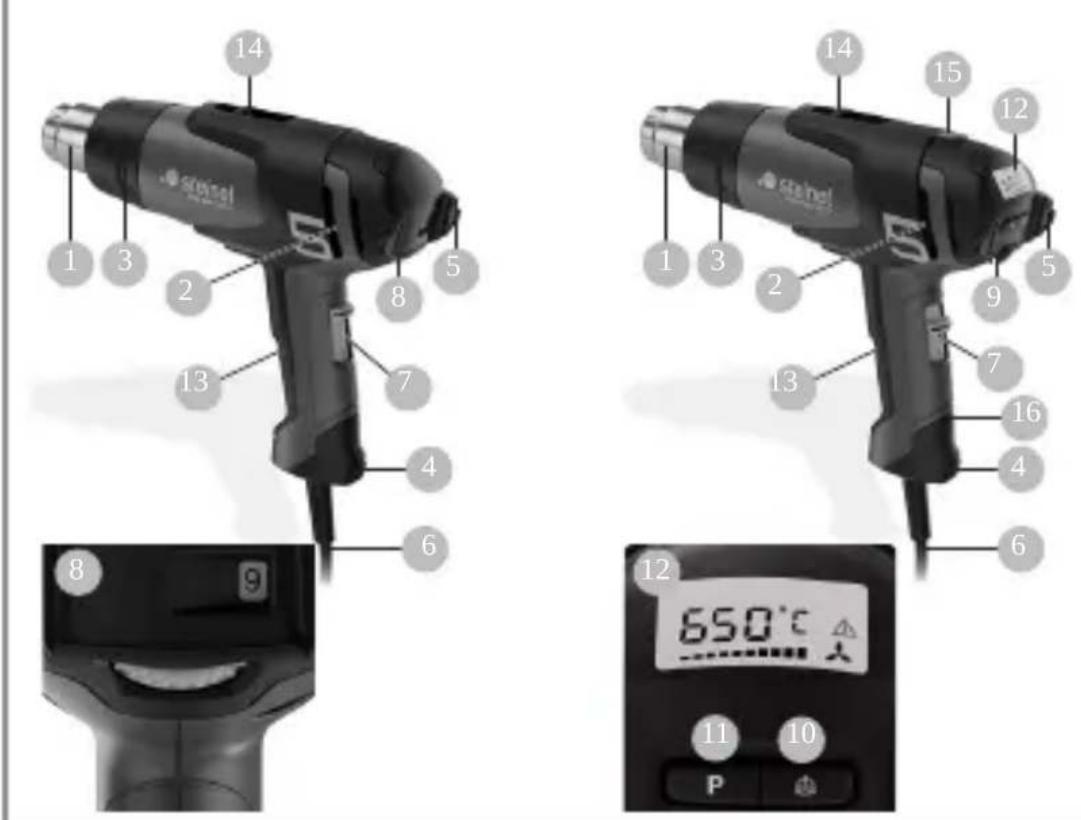

3.1 HM 2120 E 和 HM 2320 E

1 不锈钢送风管
2 带网格的进气口（可避免异物进入）
3 可取下的保护管（用于难以接近的部位）
4 软垫脚
5 软帽
6 可受载的橡胶电缆
7 分档开关（2 档 / 3 档）
8 温度设置调节轮
9 操纵杆（设置温度和空气量）（仅限 HM 2320 E）
10 空气量模式按键 （仅限 HM 2320 E）
11 程序按键和保存按键（仅限 HM 2320 E）
12 通过 LCD 显示屏实现的温度监控
13 舒适的软把手
14 挂钩
15 余热指示灯（仅限 HM 2320 E）
16 可更换电源线（仅限 HM 2320 E）

配件

1 扩散喷嘴 50 mm
2 扩散喷嘴 75 mm
3 辐射喷嘴 50 mm
4 辐射喷嘴 75mm
5 油漆刮刀套件
6 反射喷嘴
7 压接接头 0,5-1,5, 1,5-2,5, 0,1-0,5, 4,0-6,0
8 热缩管 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, 热缩管套件，三件套
9 焊接反射喷嘴
10 变径喷嘴 14 mm
11 变径喷嘴 9 mm
12 微尘过滤器
13 HL-Scan
14 宽口扁喷嘴
15 压辊
16 塑料焊条
硬 PVC: , HDPE, PP, ABS
17 焊靴

为了您的安全

该设备配备了一个热保护装置：

1. 当出风口的出风受到严重阻碍时（热积聚），热保护切断装置将断开加热器。但风机继续运转。显示屏上通过三角警示符号提醒加热器已关闭。
   如果出风口恢复通畅，则加热器在短时间后重新自动开启。显示屏上的三角警示符号消失。热保护切断装置也可以在设备关闭后响应，这样在重新启动后达到出风口温度所需时间会比平常要长。(仅适用于 HM 2320 E)
2. 超负荷工作时，温度安全装置将完全关闭设备。(HM 2120 E / HM 2320 E)

余热指示灯 (HM 2320 E)

余热指示灯仅用作光学警告提示，以免皮肤直接接触热送风管时造成受伤。电源线拔下后，余热指示灯仍工作！运行90秒后，指示灯将开始工作，并且持续闪烁，直至室温下送风管的温度降到60℃以下。如果设备运行时间少于90秒，则余热指示灯无法激活。任何情况下均由用户承担责任，因为使用热风机时应格外小心谨慎。

4. 调试

请注意：至加工物件的距离取决于物件材料和所采用的加工方式。每次使用前务必进行空气量和温度测试！使用作为配件的可插拔喷嘴组（参见封面上的配件页），可以使热风精确控制点或面的操作。喷嘴温度极高，更换时须小心！将热风枪作为立式设备使用时，请注意其放置状态应稳固防滑，并确保底台干净。

HM 2120 E

设备通过手柄背面的分档开关（7）开启和关闭。除了三档转速 / 空气量调节（第1档是80°C的冷却档）之外，第2档和第3档的温度还可以在80°C - 630°C的范围内通过调节轮（8）无级调节。调节轮上显示的数字1 - 9可供参考。(1) 表示80°C，(9) 表示最高温度630°C。三个档位的空气量分别为150 / 150-300 / 300-500 l/min。保护管（3）可通过一个卡口接头取下。

接通过程会导致暂时电压下降。电源情况不稳时可能损害其他设备。电源阻抗小于0.43 Ohm时不会发生故障。

HM 2320 E

1. 调试

设备通过手柄背面的分档开关（7）开启和关闭。操纵杆（9）用于控制温度和空气量或排风扇转速。

2. 设置温度

第1档是冷却档；其温度始终为80°C。冷却档可用于干燥油漆、冷却工件或在使用配件更换喷嘴前对其进行冷却。通过带LCD显示屏的操作面板可在80°C-650°C之间无级设置第2档的温度。测量喷嘴输出端的实际温度并显示于显示屏中。操纵杆（9）相当于回车键和+/-键功能。

温度设置起始值为 80^ C，最高可达 650^ C。

迅速按下操纵杆的“+/-”可以10°C的增量升高或降低设置值。长按操纵杆则可更为快速地达到温度值。如果已设置为所需温度，则风机需要持续运行数秒（取决于所选转速/空气量），以便达到设置值。显示屏将显示已设置的额定温度，持续3秒。随后，其将显示当前实际温度。

达到额定温度前，“°C/°F”图标将持续闪烁。

如需重新设置温度，则仅需重新移动操纵杆，即可轻松升高或降低数值。热风机关闭后会保留最后一次设置的数值。

3. 设置空气量

首先，按下“空气量”按键以更改空气量；通风设备符号闪烁。随后，通过操纵杆进行设置。如果5秒内未执行更改空气量的操作，将自动退出空气量设置模式。

空气量设置完毕后，用户应重新操作空气量按键，随后立即退出空气量设置模式。空气量设置范围为最低150 l/min至最高500 l/min。

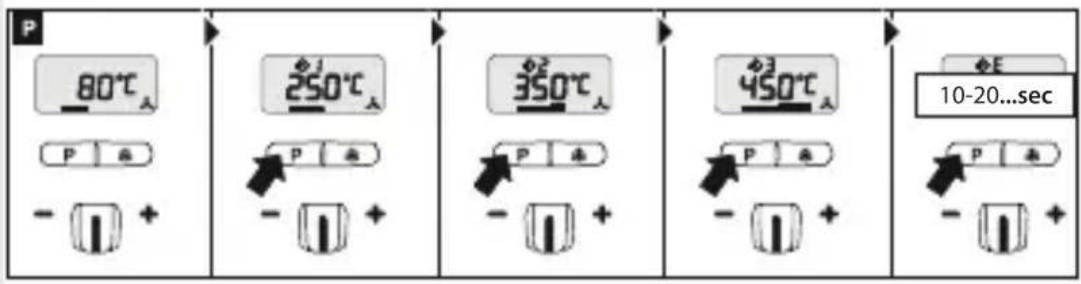

4. 程序运行 (P)

除了正常运行模式外，HM 2320 E 还具有四种最通用作业的程序，这些程序在出厂前已经设置完备。出厂时，针对最常见的工作设置了四种程序。按下用于程序运行的按键“P”(11)。将显示数字1，表示程序1。通过继续按下程序按键切换至程序2-4。通过重新按下按键返回正常运行。参阅第3页。

预设程序

程序 温度 °C 空气 l/min 功能应用

1 250°C 约350 成型塑料管

2 350°C 约400 焊接塑料

3 450°C 约 500 去除油漆

E - -

以秒为单位设置运行时间

5. 保存功能 (S - 仅限 HM 2320)

可随时更改并保存四项程序的数值。为此，首先按下程序按键“P”(11)直至显示需要更改的程序。设置所需的温度和空气量。LCD中的保存图标将闪烁，以指示所选用户程序已更改。按下并按住程序选择按键以保存所选用户程序中的设置。保存图标将继续闪烁约2秒。如果保存图标固定亮起，则表示输入值已保存在程序中。按下程序按键直至显示屏中的程序图标消失，即可返回正常功

能时。请按程序键回到普通功能，直至显示屏中的程序标志消失。

6. ECO 模式（仅限 HM 2320 E）

由于可手动设定时间，因此新的 e-mode 功能允许在不启用加热装置的情况下使用 (HM 2320 E)，并允许以最低电机转速运行。这项功能可为用户

带来以下便利：在使用 e-mode 时，设备仅以较低的速率运行，因此在不持续使用的情况下，不仅可节省能量，还能保障安全。

时间可在 E 程序中进行设置。可设置的时间范围为 0 至 1990 秒。若时间设为零，这项功能就会被禁用。长按程序键

数秒就可保存时间，设备处于关闭的状态下也可以进行保存。

一旦操作操纵杆，或是按下程序键或风机键，就能让设备恢复到正常模式，并会直接激活预设的温度和风量。

1. 档位开关 II
2. 按下 E 程序的 P 键，操作杆 -/+ 10 至 1990 秒。长按程序选择键，直至显示保存图标，以便保存选中的运行时间。

* 注意：不会在显示器上一同显示 “sec” 这项数据。可以看到设定的秒数。

1. 手动或通过程序选择键设置所需的温度/用户设置。
2. 现在，设定的温度/用户设置将会保持不变，直到所选的运行时间结束为止。
3. 在所选的运行时间结束后，设备将会切换到 e-mode （最低电机转速）。在 LCD 显示器上可以看到 E 符号。
4. 通过操作操纵杆、程序键和风机键就会分别重新启动设定的用户程序和所选的运行时间。

- + - +

1. E-mode 中预设的风量为出厂设置风量。在需要时，可以在开关处于 I 档（冷风档）时，向上或向下调整这项设置。

如果要设成另一档的风量，则可以通过长按程序键将其保存在程序“E”和开关档位Ⅱ中。

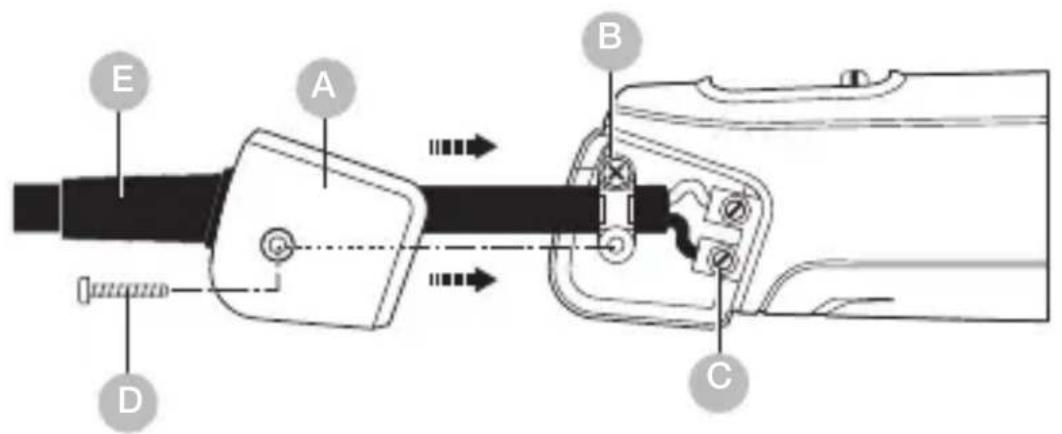

1. 更换电缆 (仅限 HM 2320 E)

如果电源线损坏，无需打开外壳即可轻松将其更换：

4.1

E A B C D

重要! 断开设备的电源。

1. 松开螺钉 D，并取下盖板 A。
2. 松开 拉力解除装置 B。
3. 松开 电源接线端 C。
4. 拔出I电缆 E。
5. 插入新的电缆并按照相反顺序

(1. 首先拧紧第一个电源接线端等) 重新固定。

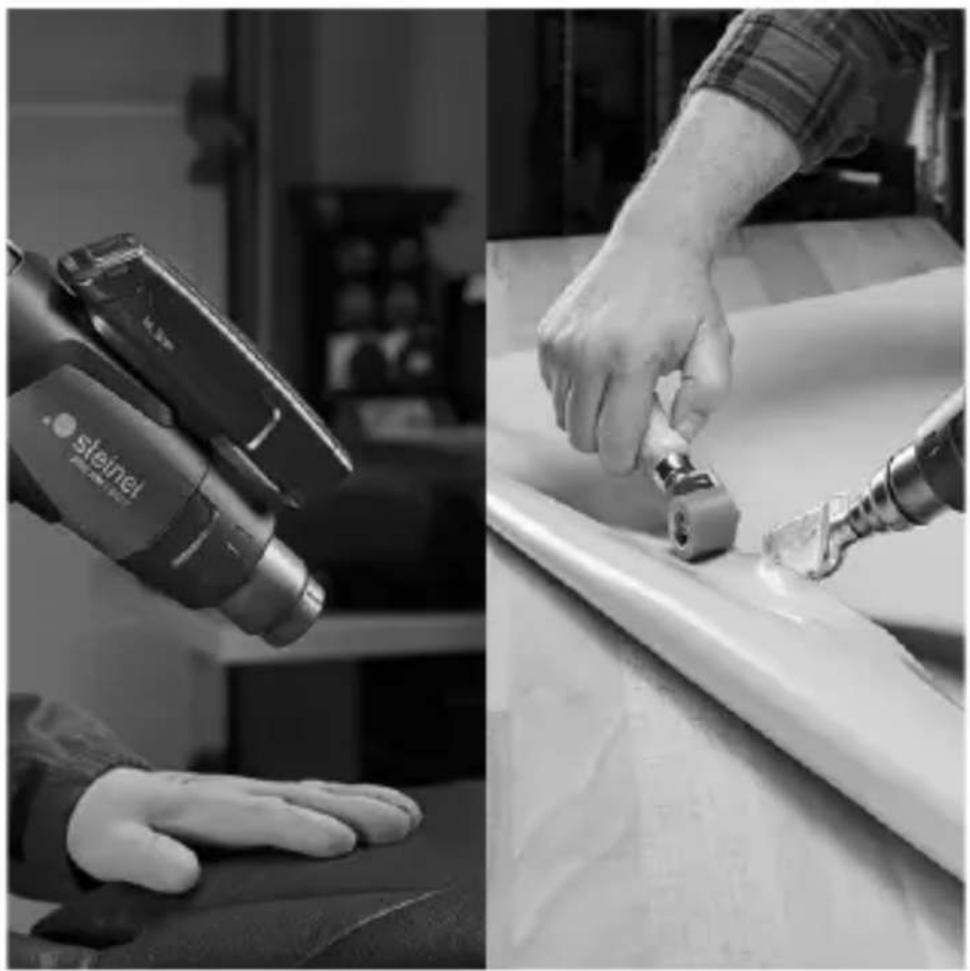

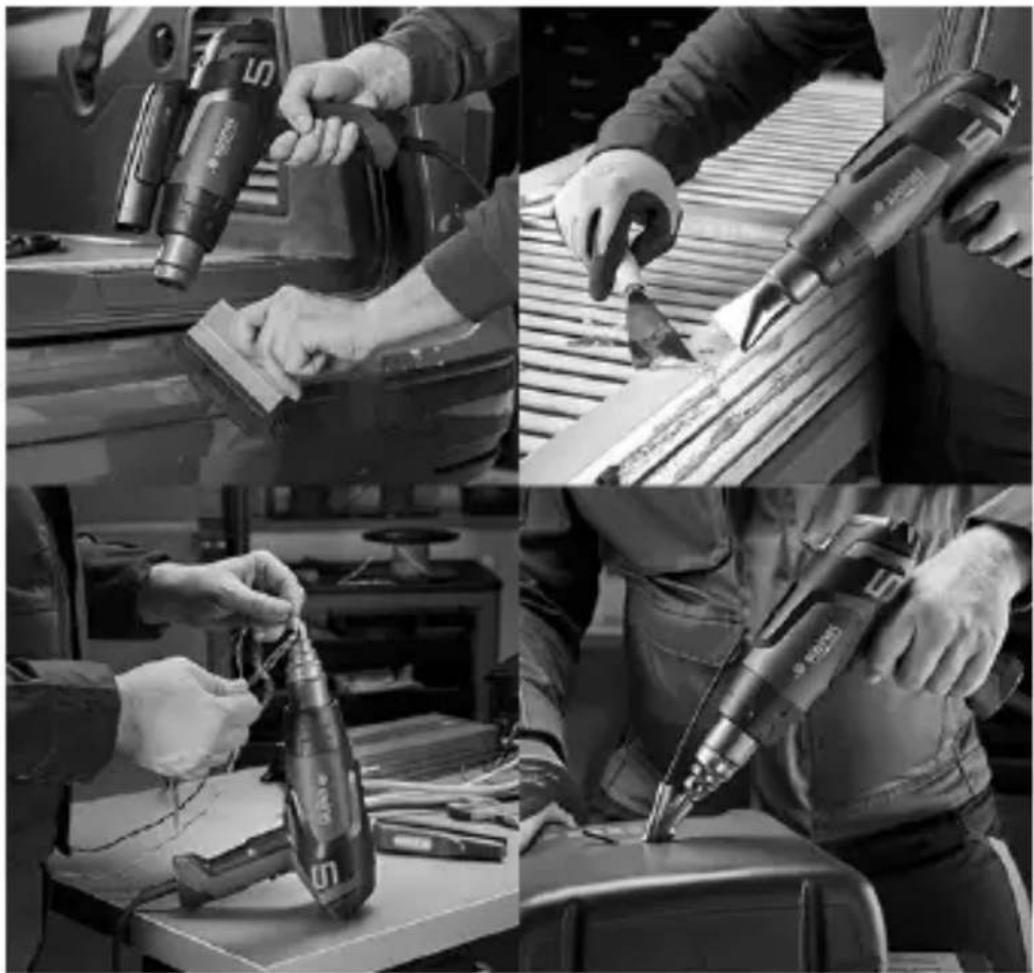

5. 应用

下面我们将向您展示 STEINEL 热风机的一些应用。

5.1

HM 2120 E

去除油漆：将油漆软化，然后用铲刀和刮刀去除干净。

电缆收缩：将热缩管穿过待绝缘的部位上并用热风加热。随后软管的直径将缩小约 50 % ，从而确保密封连接。使用反射喷嘴能够实现快速、均匀地收缩。密封和稳固电缆断裂处、隔离焊点、集束电缆束、包覆接线柱。

PVC 成型：板材、管道或成型件在热风作用下会变软，因此可以塑形。

成型：可完美调整滑雪靴和运动鞋。

脱焊：使用变径喷嘴可迅速、整齐地将电子部件从电路板上分离。

软焊：首先清洁待连接的材料，然后用热风加热焊接部位并输送焊条。焊接时使用焊剂防止氧化物形成或使用含有助焊剂的焊条。

脱焊：使用变径喷嘴可迅速、整齐地将电子部件从电路板上分离。

软焊：首先清洁待连接的材料，然后用热风加热焊接部位并输送焊条。焊接时使用焊剂防止氧化物形成或使用含有助焊剂的焊条。

5.2

HM 2320 E

塑料焊接和接合：所有待焊接的部位必须为同一种塑料材质。使用适当的焊条。

薄膜焊接：将薄膜叠加并焊接。通过扁喷嘴将热风从上层薄膜下方送入，然后用压辊将两张薄膜压紧。

亦或：使用扁喷嘴通过叠加焊接来修理 PVC 防水油布。

CN

焊接合成材料时的正确焊条选择帮助

材质 / 应用种类 / 识别特征

- 硬 PVC / 管道、匹配件、板材、建筑型材，技术成型件焊接温度为 300^ C / 在火焰中烧焦，气味刺鼻，咔哒声

- 硬 PE (HDPE) 聚乙烯 / 托盘、框、罐、, 绝缘材料、管道焊接温度为 300^ C / 淡黄色火焰, , 滴落后继续燃烧, 闻起来像熄灭的蜡烛; 咔哒声

- PP 聚丙烯 / HT 排水管、座椅套、包装、汽车部件焊接温度为 250^ C / 带有蓝色焰心的浅色火焰,滴落后继续燃烧, 气味刺鼻; 咔哒声

- ABS / 汽车部件、设备外壳、箱子 焊接温度为 350^ C / 黑色浓烟，气味甜；咔哒声

6. 废弃物处理

必须将电器、配件和包装采用可回收的环保方式处理。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

7. 一致性声明

STEINEL GmbH 特此声明，热风机 HM 2120 E 和 HM

2320 E符合欧盟指令 2006/42/EC 的要求:

www.steinel.de

8. 制造商保修

作为购买方相对销售商具有法定的免费修换权和保修权。如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷。我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔:

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm. 25A Huadu Mansion, No. 828-838 Zhangyang Road, 200122 Shanghai, PR China。

为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页 www.steinel.cn 如果您对质保或产品有任何疑问，敬请垂询：服务热线 [phone]。

1年厂商质保

9. 技术参数

HM 2320 E

• 电源连接: 230 ~V, 50 / 60 ~Hz
• 功率: 2.300 W
• 空气量设置: 可无极调节
• 档位 / 空气量 / 温度:

1 / 150 l/ min / 80 °C

2 / 150 - 500 l/ min / 80 - 650 °C

• 温度设置: 通过按键以 10^ C 的增量无级调节
• 程序: 1 = 250^ C / 约 350 l / min , 2 = 350^ C /

约 400 l/min., 3 = 450^ C / 约 500 l/min.,

电子模式/时间设置

• 余热指示灯: 是
• 保存按键: 用于更改已设置的程序
• 防护等级: Ⅱ
• 热保护切断装置: 是
• 温度安全装置: 是
• 声压级: ≤slant 70 dB (A)

- 振动总值: ≤slant 2,5m / s^2 K = 0,04m / s^2

- 重量: 960 g

HM 2120 E

• 电源连接: 220 - 230 ~V, 50 / 60 ~Hz
• 功率: 2.200 W
• 档位 / 空气量 / 温度:

1 / 150 l/ min / 80 °C

2 / 150 - 300 l/ min / 80 - 630 ° C

3 / 300 - 500 l/ min / 80 - 630 ° C

• 空气量设置: 通过调节轮9段无级调节
• 余热指示灯: 否
• 防护等级: II
• 温度安全装置: 是
• 声压级: ≤slant 70 dB (A)

- 振动总值: ≤slant 2,5m / s^2 K = 0,04m / s^2

- 重量: 850 g

HM 2120 E 设置

空气量 第 2 档 低空气量 和 空气量 第 3 档 低空气量 (近似温度)

调节轮 二级1 80°C	第3级80°C
2 110°C	110°C
3 190°C	180°C
4 280°C	260°C
5 360°C	340°C
6 440°C	420°C
7 500°C	480°C
8 570°C	560°C
9 630°C	630°C

根据调节轮具体位置规定的参考值可能存在最高 +/- 20°C 的偏差。
