ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HM 2120 E STEINEL

1. Σχετικά με αυτό το έγγραφο 251
2. Γενικές υποδείξεις ασφάλειας 251
3. Στοιχεία συσκευής 255
4. Θέση σε λειτουργία 258
5. Εφαρμογές 265
6. Απόσυρση 269
7. Δήλωση συμμόρφωσης 269
8. Εγγύηση κατασκευαστή 270
9. Τεχνικά δεδομένα 271

1. Σχετικά με αυτό το έγγραφο

• Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
• Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση για κινδύνους λόγω περιβαλλοντικών επιδράσεων!

Προειδοποίηση για τοξικά αέρια και κίνδυνο ανάφλεξης!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
- Ακολουθείτε τις υποδείξεις ασφαλείας.
• Φυλάσσετε σε προσβάσιμο μέρος.

Κατά τη χρήση ηλεκτρικών εργαλείων, πρέπει να τηρούνται τα ακόλουθα βασικά μέτρα ασφαλείας για την προστασία από ηλεκτροπληξία, κίνδυνο τραυματισμού και πυρκαγιά.

Εάν η συσκευή δεν χειριστεί με προσοχή, μπορεί να προκληθεί πυρκαγιά ή να τραυματιστούν άτομα. Ελέγξτε τη συσκευή για τυχόν ζημιές (καλώδιο σύνδεσης στο δίκτυο, περίβλημα κ.λπ.) πριν από τη θέση σε λειτουργία και μη θέτετε σε λειτουργία τη συσκευή εάν έχει υποστεί ζημιές. Μην χρησιμοποιείτε τη συσκευή χωρίς επίβλεψη. Τα παιδιά πρέπει να επιβλέπονται για να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

Αρχική θέση σε λειτουργία

Κατά την πρώτη χρήση ενδέχεται να εκπέμπεται λίγος καπνός. Ο καπνός προκαλείται από συνδετικούς παράγοντες που απελευθερώνονται από το μονωτικό φύλλο της θερμάστρας λόγω της θερμότητας κατά την πρώτη χρήση. Η συσκευή θα πρέπει να τοποθετείται στη βάση της για να διασφαλίζεται η γρήγορη διαφυγή του καπνού. Ο χώρος εργασίας πρέπει να αερίζεται καλά κατά την πρώτη χρήση. Ο εκπεμπόμενος καπνός δεν είναι επιβλαβής!

Κίνδυνος λόγω περιβαλλοντικών επιδράσεων!

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή.
  Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία όταν είναι υγρά ή σε υγρό ή βρεγμένο περιβάλλον.
• Να είστε προσεκτικοί όταν χρησιμοποιείτε τις συσκευές κοντά σε εύφλεκτα υλικά.
• Μην στοχεύετε στο ίδιο σημείο για μεγάλα χρονικά διαστήματα.
• Μην το χρησιμοποιείτε παρουσία εκρηκτικής ατμόσφαιρας.
• Η θερμότητα μπορεί να μεταφερθεί σε εύφλεκτα υλικά που είναι καλυμμένα.

Κίνδυνος ηλεκτροπληξίας!

- Αποφύγετε την επαφή του σώματος με γειωμένα μέρη, π.χ. σωλήνες, θερμαντικά σώματα, κουζίνες, ψυγεία.

- Μην αφήνετε τη συσκευή χωρίς επίβλεψη ενώ βρίσκεται σε λειτουργία.

Αποθηκεύστε τα εργαλεία σας με ασφάλεια.

• Μετά τη χρήση, τοποθετήστε τη συσκευή σε μια όρθια επιφάνεια και αφήστε την να κρυώσει πριν τη συσκευάσετε.
• Τα αχρησιμοποίητα εργαλεία πρέπει να φυλάσσονται σε στεγνό, κλειδωμένο δωμάτιο μακριά από παιδιά.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσεων, εφόσον έχουν λάβει επίβλεψη ή οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους σχετικούς κινδύνους.
  • Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.
• Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να γίνεται από παιδιά χωρίς επίβλεψη.

Μην υπερφορτώνετε τα εργαλεία σας!

• Εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια στο καθορισμένο εύρος επιδόσεων.
• Μην μεταφέρετε το εργαλείο από το καλώδιο και μην το χρησιμοποιείτε για να βγάλετε το φις από την πρίζα.
• Προστατέψτε το καλώδιο από τη θερμότητα, το λάδι και τις αιχμηρές άκρες.
• Βεβαιώνεστε πάντα ότι ο σωλήνας εκροής δεν είναι ποτέ εντελώς καλυμμένος ή κλειστός, ακόμη και όταν το ακροφύσιο είναι τοποθετημένο.
• Διαφορετικά, μπορεί να προκληθεί ζημιά στον θερμαντήρα ή στον κινητήρα.

Προσέξτε τα τοξικά αέρια και τον κίνδυνο ανάφλεξης!

- Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο τα εξαρτήματα και τα παρελκόμενα που καθορίζονται στις οδηγίες χρήσης ή που συνιστώνται ή καθορίζονται από τον κατασκευαστή του εργαλείου.

- Η χρήση εργαλείων ή εξαρτημάτων διαφορετικών από αυτά που συνιστώνται στις οδηγίες λειτουργίας ή στον κατάλογο μπορεί να αποτελέσει κίνδυνο τραυματισμού σας.

Επισκευές μόνο από εξειδικευμένο ηλεκτρολόγο

- Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας.

- Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο, διαφορετικά μπορεί να προκληθούν ατυχήματα στον χειριστή.

3. Στοιχεία συσκευής

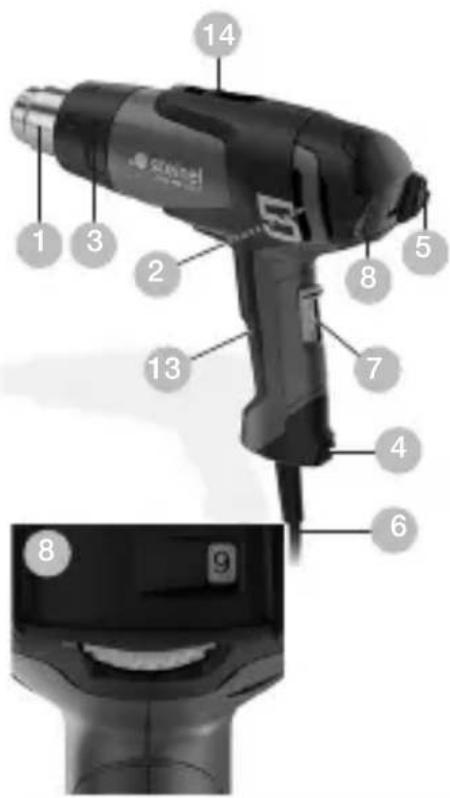

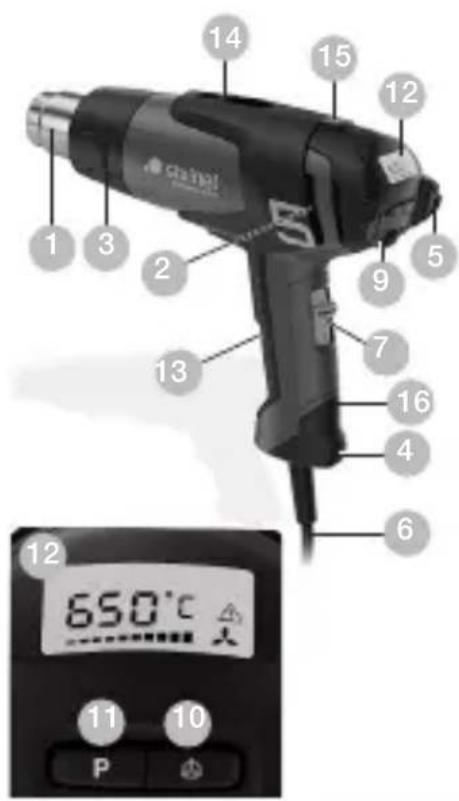

3.1 HM 2120 E και HM 2320 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 P 650°C

1 Ανοξείδωτος σωλήνας εξόδου αέρα
2 Είσοδος αέρα με πλέγμα εμποδίζει την είσοδο ξένων σωματιδίων
3 Αφαιρέσιμος σωλήνας προστασίας (για σημεία με δύσκολη πρόσβαση)
4 Απαλή βάση
5 Απαλό τερματικό καπάκι
6 Ανθεκτικό καλώδιο
7 Βηματικός διακόπτης (2 βαθμίδων/3 βαθμίδων)
8 Ροδέλα ρύθμισης θερμοκρασίας
9 Joystick (ρύθμιση θερμοκρασίας και ποσότητας αέρα) (μόνο HM 2320 E)
10 Πλήκτρο λειτουργίας ποσότητας αέρα (μόνο ΗΜ 2320 Ε)
11 Πλήκτρο επιλογής προγράμματος και πλήκτρο μνήμης (μόνο ΗΜ 2320 Ε)
12 Παρακολούθηση θερμοκρασίας με ένδειξη LCD

13 Ευχάριστη απαλή λαβή
14 Ανάρτηση
15 'Ενδειξη υπόλοιπης θερμότητας (μόνο ΗΜ 2320 Ε)
16 Καλώδιο με δυνατότητα αντικατάστασης (μόνο ΗΜ 2320 Ε)

Αξεσουάρ

1 Ακροφύσιο πλατιάς δέσμης 50 mm
2 Ακροφύσιο πλατιάς δέσμης 75 mm
3 Ακροφύσιοακτινοβολίας 50 mm
4 Ακροφύσιοακτινοβολίας 75 mm
5 Σετ αποξεστήρων χρώματος
6 Ανακλαστικό ακροφύσιο
7 Συνδετήρες σύσφιξης ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Λάστιχα συρρίκνωσης 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Σετ λάστιχων συρρίκνωσης, 3 τεμάχια
9 Ανακλαστικό ακροφύσιο συγκόλλησης
10 Ακροφύσιο μείωσης 14 mm
11 Ακροφύσιο μείωσης 9 mm
12 Φίλτρο λεπτής σκόνης
13 HL-Scan
14Ακροφύσιο ευρείας σχισμής
15 Κύλινδρος πίεσης
16 Πλαστικό σύρμα συγκόλλησης Σκληρό PVC, HDPE, PP, ABS
17 Πέδιλο συγκόλλησης

Για την ασφάλειά σας:

Οι συσκευές διαθέτουν θερμοπροστασία:

1. Μία θερμοστατική διακοπή απενεργοποιεί τη θέρμανση, εάν παρεμποδίζεται πολύ η έξοδος αέρα από το στόμιο εξόδου αέρα (συμφόρηση θερμότητας). Ο φυσητήρας όμως συνεχίζει να λειτουργεί. Στην οπτική ένδειξη ένα προειδοποιητικό τρίγωνο σας προειδοποιεί σχετικά με τη διακοπή. Μόλις ελευθερωθεί πάλι το στόμιο εξόδου αέρα, η θέρμανση ενεργοποιείται πάλι αυτόματα μετά από σύντομο χρονικό διάστημα.

Κατόπιν το προειδοποιητικό τρίγωνο σβήνει στην οπτική ένδειξη. Η θερμοστατική διακοπή μπορεί να αντιδράσει και μετά τη διακοπή της συσκευής, έτσι ώστε μετά από εκ νέου ενεργοποίηση η διάρκεια επίτευξης της θερμοκρασίας στο στόμιο εξόδου είναι μεγαλύτερη από ότι συνήθως. (μόνο για ΗΜ 2320 Ε)

1. Η θερμοασφάλεια απενεργοποιεί τελείως τη συσκευή σε περίπτωση υπερφόρτωσης. (ΗΜ 2120 Ε / ΗΜ 2320 Ε)

'Ενδειξη υπόλοιπης θερμότητας (μόνο ΗΜ 2320 Ε)

Η ένδειξη υπόλοιπης θερμότητας εξυπηρετεί ως οπτική ένδειξη προειδοποίησης προς αποφυγή τραυματισμών σε περίπτωση άμεσης επαφής του σωλήνα εξαγωγής αέρα με το δέρμα. Η ένδειξη υπόλοιπης θερμότητας λειτουργεί ακόμα και όταν έχει τραβηχτεί το καλώδιο από την πρίζα! Με διάρκεια λειτουργίας από 90 δευτερόλεπτα και άνω η ένδειξη περνάει σε λειτουργία και αναβοσβήνει έως ότου η θερμοκρασία του σωλήνα εξόδου αέρα πέσει κάτω από 60° C σε θερμοκρασία δωματίου. Εάν η συσκευή είναι σε λειτουργία λιγότερο από 90 δευτερόλεπτα, τότε η ένδειξη υπόλοιπης θερμότητας δεν είναι σε ενέργεια. Σε κάθε περίπτωση την ευθύνη την έχει ο χρήστης, επειδή πρέπει πάντα να υπάρχει η απαραίτητη προσοχή κατά το χειρισμό συσκευών θερμού αέρα.

4. Θέση σε λειτουργία

Παρακαλούμε προσέχετε: Η απόσταση προς το αντικείμενο επεξεργασίας εξαρτάται από το υλικό και τον προβλεπόμενο τρόπο επεξεργασίας. Να κάνετε πάντα δοκιμή σχετικά με ποσότητα αέρα και θερμοκρασία! Με τα εμβυσματώσιμα ακροφύσια που είναι διαθέσιμα ως εξαρτήματα (βλέπε σελίδα εξαρτημάτων στο πτυσσόμενο φύλλο) η ρύθμιση του αέρα μπορεί να γίνεται με ακρίβεια σε σημείο ή σε επιφάνεια. Προσοχή κατά την αντικατάσταση καυτών ακροφυσίων! Όταν χρησιμοποιείτε το φυσητήρα θερμού αέρα ως συσκευή σε σταθερό σημείο, προσέχετε ώστε να υπάρχει ασφαλής και αντιολισθητική στήριξη και καθαρή επιφάνεια έδρασης.

HM 2120 E

Η συσκευή ενεργοποιείται και απενεργοποιείται με το βηματικό διακόπτη (7) στην πίσω πλευρά της χειρολαβής. Εκτός από την τριπλοβάθμιδη ρύθμιση στροφών/ποσότητας αέρα (βαθμίδα 1 είναι βαθμίδα ψύξης με 80 °C), η θερμοκρασία μπορεί να ρυθμιστεί επίσης αδιαβάθμιτα στις βαθμίδες 2 και 3 μέσω ροδέλας ρύθμισης (8) στα όρια 80 °C – 630 °C. Η αριθμοί από 1 – 9 που εμφανίζονται στη ροδέλα ρύθμισης παίζουν ρόλο προσανατολισμού. »1« σημαίνει 80 °C, στο »9« επιτυγχάνεται η μέγιστη θερμοκρασία 630 °C. Η ποσότητα αέρα ποικίλλει στις τρεις βαθμίδες μεταξύ 150/150-300/300-500 λτρ/λεπ. Ο προστατευτικός σωλήνας (3) μπορεί να αφαιρεθεί μέσω σύνδεσης μπαγιονέτας. Διαδικασίες ενεργοποίησης προκαλούν βραχυπρόθεσμες πτώσεις της τάσης. Σε περίπτωση δυσμενών συνθηκών δικτύου ενδέχεται να προκληθούν διαταραχές άλλων συσκευών. Σε περίπτωση αντιστάσεων δικτύου μικρότερες των 0,43 Ohm δεν αναμένονται διαταραχές

HM 2320 E

1. Θέση σε λειτουργία

Η συσκευή ενεργοποιείται και απενεργοποιείται με το βηματικό διακόπτη (7) στην πίσω πλευρά της χειρολαβής. Το Joystick (9) εξυπηρετεί στη ρύθμιση της θερμοκρασίας και της ποσότητας αέρα ή του αριθμού στροφών του ανεμιστήρα.

2. Ρύθμιση θερμοκρασίας

Η βαθμίδα 1 είναι η βαθμίδα ψύξης, η θερμοκρασία ανέρχεται πάντα σε 80°C. Χρησιμοποιείτε τη βαθμίδα ψύξης για στέγνωμα χρωμάτων, ψύξη τεμαχίων κατεργασίας ή για ψύξη του ακροφυσίου πριν από την αντικατάσταση άλλου εξαρτήματος. Στη βαθμίδα 2 η θερμοκρασία μπορεί να ρυθμιστεί αδιαβάθμιτα εντός των ορίων 80 °C – 650 °C μέσω του πεδίου χειρισμού με την ένδειξη LCD. Η πραγματική θερμοκρασία μετριέται στην έξοδο του ακροφυσίου και εμφανίζεται στην ένδειξη. Το Joystick (9) εξυπηρετεί ως πλήκτρο εισαγωγής με λειτουργία Μείον/Συν. Η ρύθμιση θερμοκρασίας αρχίζει στους 80 °C και καταλήγει το ανώτερο στους 650 °C. Βραχύ πάτημα του Joystick "+" / "-" αυξάνει ή μειώνει τη ρυθμισμένη τιμή σε βήματα 10 °C. Με πάτημα του Joystick για μεγαλύτερο διάστημα επιτυγχάνονται γρηγορότερα οι τιμές θερμοκρασίας. Εφόσον ρυθμιστεί η επιθυμητή θερμοκρασία, ο φυσητήρας, ανάλογα με την επιλογή αριθμού στροφών/ποσότητας αέρα, χρειάζεται μερικά δευτερόλεπτα για να σημειώσει τη ρυθμισμένη τιμή. Η ρυθμισμένη απαιτούμενη θερμοκρασία εμφανίζεται για 3 δευτερόλεπτα στην οθόνη. Κατόπιν εμφανίζεται η τρέχουσα πραγματική θερμοκρασία. Το σύμβολο „°C/°F“ αναβοσβήνει έως ότου επιτευχθεί η απαιτούμενη θερμοκρασία.

Εάν θέλετε να προβείτε σε νέα ρύθμιση της θερμοκρασίας, κινείτε απλώς πάλι το Joystick, για να αυξήσετε ή να μειώσετε την τιμή. Μετά την απενεργοποίηση του πιστολιού θερμού αέρα, διατηρείται η τελευταία ρυθμισμένη τιμή.

3. Ρύθμιση ποσότητας αέρα

Για να αλλάξετε την ποσότητα αέρα πιέζετε πρώτα το πλήκτρο „Ποσότητα αέρα (Luftmenge)“; το σύμβολο του ανεμιστήρα αναβοσβήνει. Κατόπιν προβαίνετε στη ρύθμιση με τη βοήθεια του Joystick. Εάν δεν πραγματοποιηθεί για 5 δευτ. καμία αλλαγή ποσότητας αέρα, τότε εγκαταλείπεται αυτόματα η λειτουργία ρύθμισης ποσότητας αέρα. Εάν ο χρήστης μετά τη ρύθμιση ποσότητας αέρα πατήσει εκ νέου το πλήκτρο ποσότητας αέρα, τότε εγκαταλείπεται αμέσως η λειτουργία ρύθμισης ποσότητας αέρα. Η ποσότητα αέρα ποικίλλει μεταξύ ελάχ. 150 λτρ/λεπ και μέγ. 500 λτρ/λεπ.

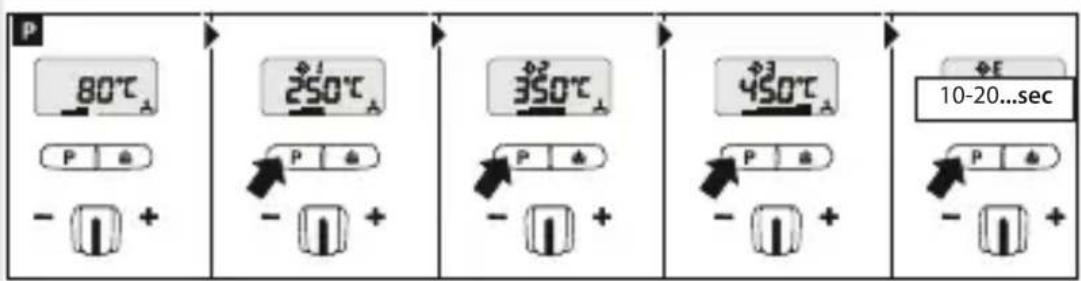

4. Λειτουργία προγράμματος (Ρ)

Η συσκευή ΗΜ 2320 Ε εκτός από την κανονική λειτουργία διαθέτει και τέσσερα ρυθμισμένα από το εργοστάσιο προγράμματα για τις συνηθέστερες εργασίες. Από το εργοστάσιο έχουν ρυθμιστεί τέσσερα προγράμματα για τις συχνότερες εργασίες. Πιέστε το πλήκτρο „P“ για λειτουργία προγράμματος (11). Εμφανίζεται το ψηφίο 1 για το πρόγραμμα 1. Συνεχίζοντας να πιέζετε το πλήκτρο φτάνετε στα προγράμματα 2-4. Πιέζοντας εκ νέου το πλήκτρο επιστρέφετε στην κανονική λειτουργία.

Ρυθμισμένα προγράμματα

Πρόγραμμα Θερμοκ. °C1 250 °C περ. 350	Αέρας λτρ/λεπ	ΕφαρμογήΔιαμόρφωσηπλαστικών σωλήνων
2 350 °C περ. 400		Συγκόλλησηπλαστικών
3 450 °C περ. 500		Απομάκρυνσηχρωμάτων
E --		Ρύθμιση του χρόνουεκτέλεσης σεδευτερόλεπτα

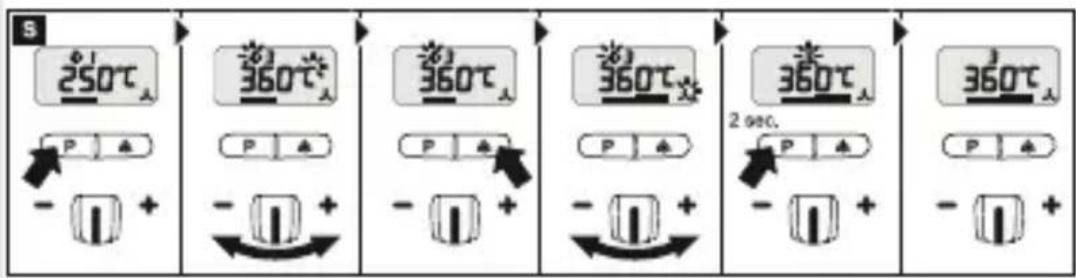

5. Λειτουργία μνήμης (S - μόνο HM 2320)

Οι τιμές των τεσσάρων προγραμμάτων μπορούν ανά πάσα στιγμή να μεταβληθούν και να αποθηκευτούν.

Προς το σκοπό αυτό πιέζετε πρώτα το πλήκτρο προγράμματος,„P“ (11), έως ότου εμφανιστεί το προς αλλαγή πρόγμαμμα. Ρυθμίζετε την επιθυμητή θερμοκρασία και ποσότητα αέρα. Το σύμβολο μνήμης στην ένδειξη LCD αναβοσβήνει για να επισημάνει ότι μεταβλήθηκε το επιλεγμένο πρόγραμμα χρήστη. Για να αποθηκευτεί η ρύθμιση αυτή στο επιλεγμένο πρόγραμμα χρήστη, πρέπει να πατηθεί και να διατηρηθεί πατημένο το πλήκτρο επιλογής προγράμματος. Το σύμβολο μνήμης συνεχίζει να αναβοσβήνει περίπου για. 2 δευτελόλεπτα. Εάν το σύμβολο μνήμης παραμένει αναμμένο, τότε οι καταχωρημένες τιμές έχουν περάσει πλέον στη μνήμη προγράμματος. Για να επιστρέψετε στην κανονική λειτουργία, πιέζετε το πλήκτρο προγράμματος, μέχρι να εξαφανιστεί το σύμβολο του προγράμματος από την ένδειξη. Για να επιστρέψετε στην κανονική λειτουργία, πιέζετε το πλήκτρο προγράμματος, μέχρι να σβήσει το σύμβολο του προγράμματος από την ένδειξη.

6. Λειτουργία ECO (μόνο ΗΜ 2320 Ε)

Χάρη στον χειροκίνητα ρυθμιζόμενο χρόνο, η νέα λειτουργία e-mode επιτρέπει τη χρήση του ΗΜ 2320 Ε χωρίς θέρμανση και με την ελάχιστη ταχύτητα του κινητήρα. Προσφέρει στον χρήστη το πλεονέκτημα της εξοικονόμησης ενέργειας και παρέχει ασφάλεια σε περίπτωση μη μόνιμης χρήσης, καθώς η συσκευή λειτουργεί μόνο σε μειωμένο επίπεδο όταν είναι ενεργοποιημένη η λειτουργία e-mode.

Η ώρα ρυθμίζεται στο πρόγραμμα Ε. Μπορεί να είναι μεταξύ 0 και 1990 δευτερολέπτων. Από το εργοστάσιο η λειτουργία αυτή είναι απενεργοποιημένη. Πατώντας το κουμπί προγράμματος για για μερικά δευτερόλεπτα αποθηκεύεται ο χρόνος, ακόμη και αν η συσκευή είναι απενεργοποιημένη.

Είναι δυνατή η επαναφορά της συσκευής στην κανονική λειτουργία όταν πατηθεί το χειριστήριο,

το κουμπί προγράμματος ή το κουμπί ανεμιστήρα. Η προκαθορισμένη θερμοκρασία και ο όγκος αέρα ενεργοποιούνται άμεσα.

P 80°C 250°C 350°C 450°C ΦE 10-20...sec P +

S 250°C P ▲ 360°C P ▲ 360°C P ▲ 360°C 2 sec. P ▲ 360°C P ▲ - +

1. Διακόπτης βαθμίδων
2. Πατήστε το κουμπί Ρ για το πρόγραμμα Ε χειριστήριο -/+ για 10 έως 1990 δευτερόλεπτα. κρατήστε πατημένο το κουμπί επιλογής προγράμματος μέχρι να εμφανιστεί το σύμβολο μνήμης για να αποθηκεύσετε τον επιλεγμένο χρόνο λειτουργίας.

*Προσοχή: Η ένδειξη "sec" δεν εμφανίζεται στην οθόνη. Τα ρυθμισμένα δευτερόλεπτα είναι ορατά.

1. Ρυθμίστε την επιθυμητή θερμοκρασία/ρύθμιση χρήστη χειροκίνητα ή χρησιμοποιώντας τα κουμπιά επιλογής προγράμματος.

2. Η ρυθμισμένη θερμοκρασία/ρύθμιση χρήστη διατηρείται πλέον σταθερή μέχρι να παρέλθει ο επιλεγμένος χρόνος λειτουργίας.

3. Αφού παρέλθει ο επιλεγμένος χρόνος λειτουργίας, η συσκευή μεταβαίνει στη λειτουργία e-mode (ελάχιστη ταχύτητα κινητήρα). Ορατό μέσω του Ε στην οθόνη LCD.
4. Πατώντας το χειριστήριο, το κουμπί προγράμματος και το κουμπί ανεμιστήρα, επανεκκινείται το ρυθμισμένο πρόγραμμα χρήστη με τον επιλεγμένο χρόνο λειτουργίας.

- + I

1. Ο προκαθορισμένος όγκος αέρα στην ηλεκτρονική λειτουργία είναι εργοστασιακή ρύθμιση. Εάν απαιτείται, αυτό μπορεί να ρυθμιστεί προς τα πάνω ή προς τα κάτω στο επίπεδο διακόπτη I (ψυχρό επίπεδο). Εάν πρέπει να ρυθμιστεί ένα διαφορετικό επίπεδο όγκου αέρα, αυτό μπορεί να αποθηκευτεί στο πρόγραμμα "Ε" και να αλλάξει το επίπεδο II πατώντας παρατεταμένα το κουμπί προγράμματος.

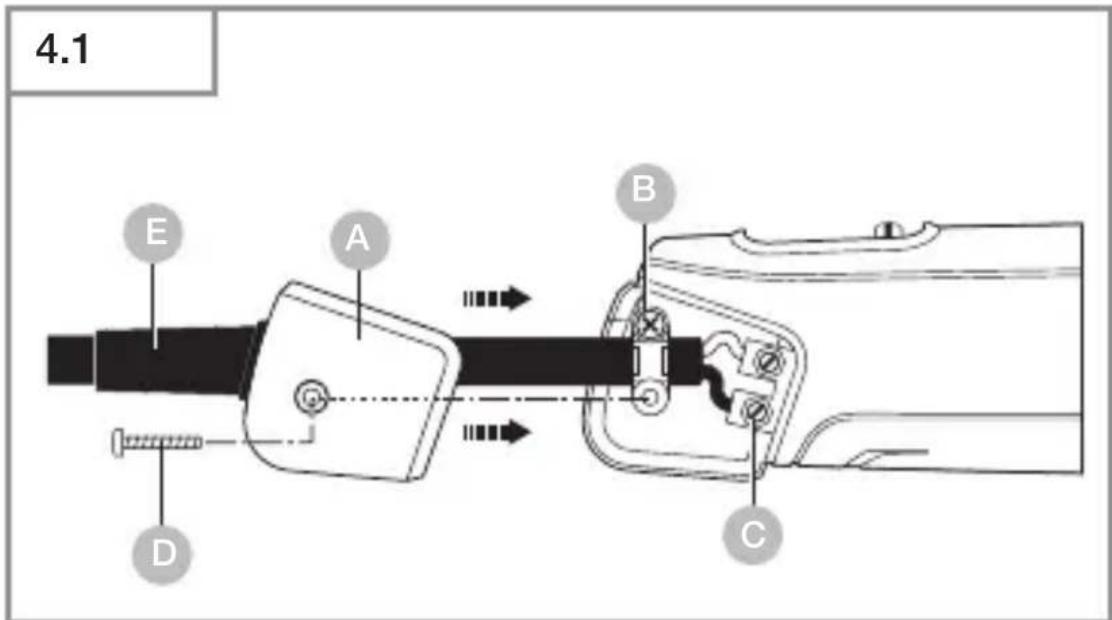

7. Αλλαγή καλωδίου (μόνο HM 2320 E)

Σε περίπτωση που το καλώδιο ρεύματος παρουσιάζει βλάβη, μπορεί να αντικατασταθεί εύκολα χωρίς να ανοίξει το πλαίσιο.

4.1 E A B D C

Προσοχή! Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.

1. Λύνετε βίδα D και αφαιρείτε καπάκι A.
2. Λύνετε στοιχείο αντοχής B.
3. Λύνετε ακροδέκτες δικτύου c.
4. Βγάζετε καλώδιο Ε.
5. Τοποθετείτε νέο καλώδιο και στερεώνετε πάλι σε αντίστροφη ακολουθία (1. βιδώνετε ακροδέκτες δικτύου κ.λπ.).

5. Εφαρμογές

Κατωτέρω σας αναφέρουμε μερικές εφαρμογές για φυσητήρες θερμού αέρα της STEINEL.

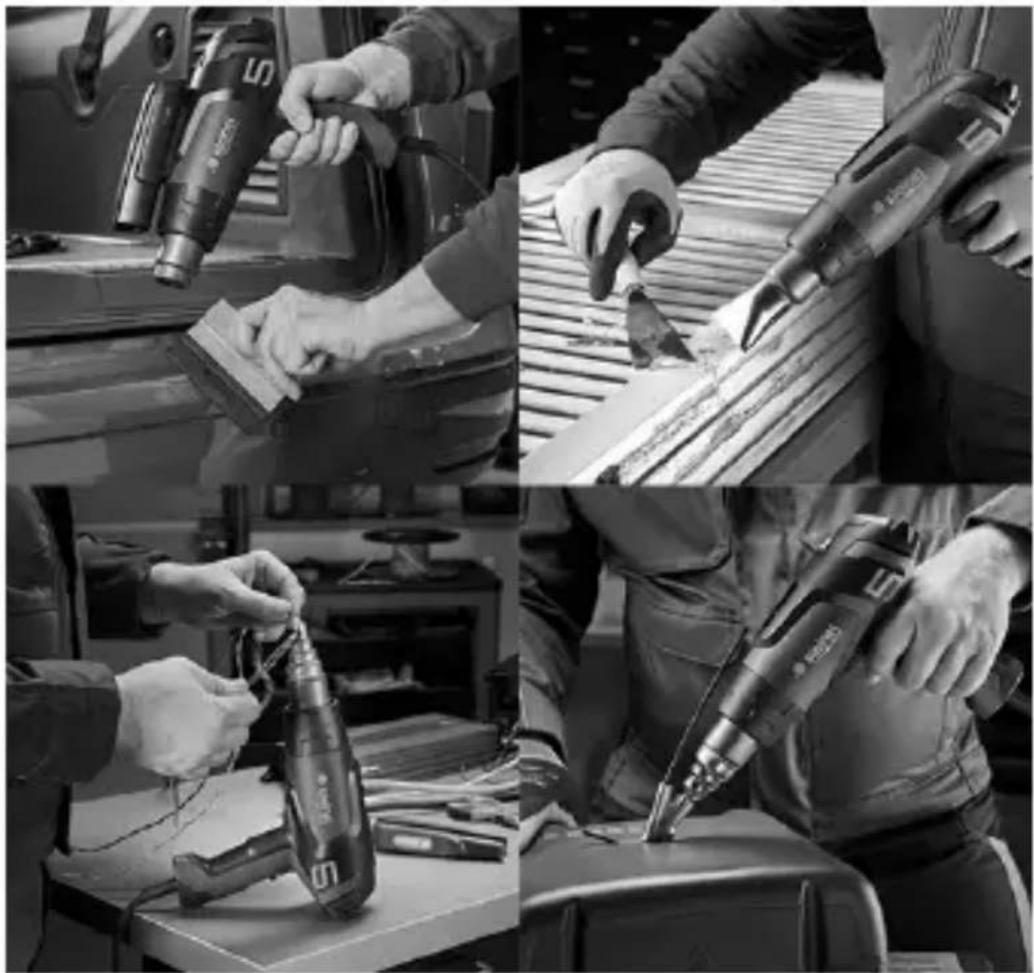

5.1 HM 2120 E

Απομάκρυνση χρώματος: Το χρώμα μαλακώνει και μπορεί να απομακρυνθεί καθαρά με σπάτουλα ή με ξύστη.

Συρρίκνωση καλωδίων: Ο θερμοσυστελλόμενος σωλήνας ωθείται στο προς μόνωση σημείο και θερμαίνεται με καυτό αέρα. Με αυτό τον τρόπο ο σωλήνας συρρικνούται κατά περ. 50 % της διαμέτρου του και διασφαλίζει έτσι στεγανή σύνδεση. Ιδιαίτερα γρήγορη και ομοιόμορφη συρρίκνωση με ανακλαστικά ακροφύσια. Στεγανοποίηση και σταθεροποίηση ρήξεων καλωδίου, μόνωση σημείων συγκόλλησης, συγκέντρωση κλώνων καλωδίων, περικάλυψη ακροδεκτών.

Διαμόρφωση PVC: Πλάκες, σωλήνες ή χυτευτά εξαρτήματα μαλακώνουν με τον καυτό αέρα και μπορούν να διαμορφωθούν.

Διαμόρφωση: Μπότες του σκι και αθλητικά παπούτσια μπορούν να προσαρμοστούν άψογα.

Αποσυγκόλληση: Ηλεκτρονικά δομικά εξαρτήματα αποσυγκολλούνται με ακροφύσιο μείωσης γρήγορα και καθαρά από την πλακέτα τυπωμένου κυκλώματος.

Μαλακή συγκόλληση: Πρώτα καθαρίζετε τα προς συγκόλληση μεταλλικά μέρη, κατόπιν θερμαίνετε με καυτό αέρα το σημείο σύνδεσης και βάζετε σύρμα συγκόλλησης. Χρησιμοποιείτε ουσία που διευκολύνει τη συγκόλληση προς αποφυγή οξείδωσης ή σύρμα συγκόλλησης που περιέχει τέτοια ουσία.

Συγκόλληση πλαστικών και προσαρμογή: Όλα τα τμήματα που πρέπει να συγκολληθούν, πρέπει να αποτελούνται από το ίδιο συνθετικό υλικό.

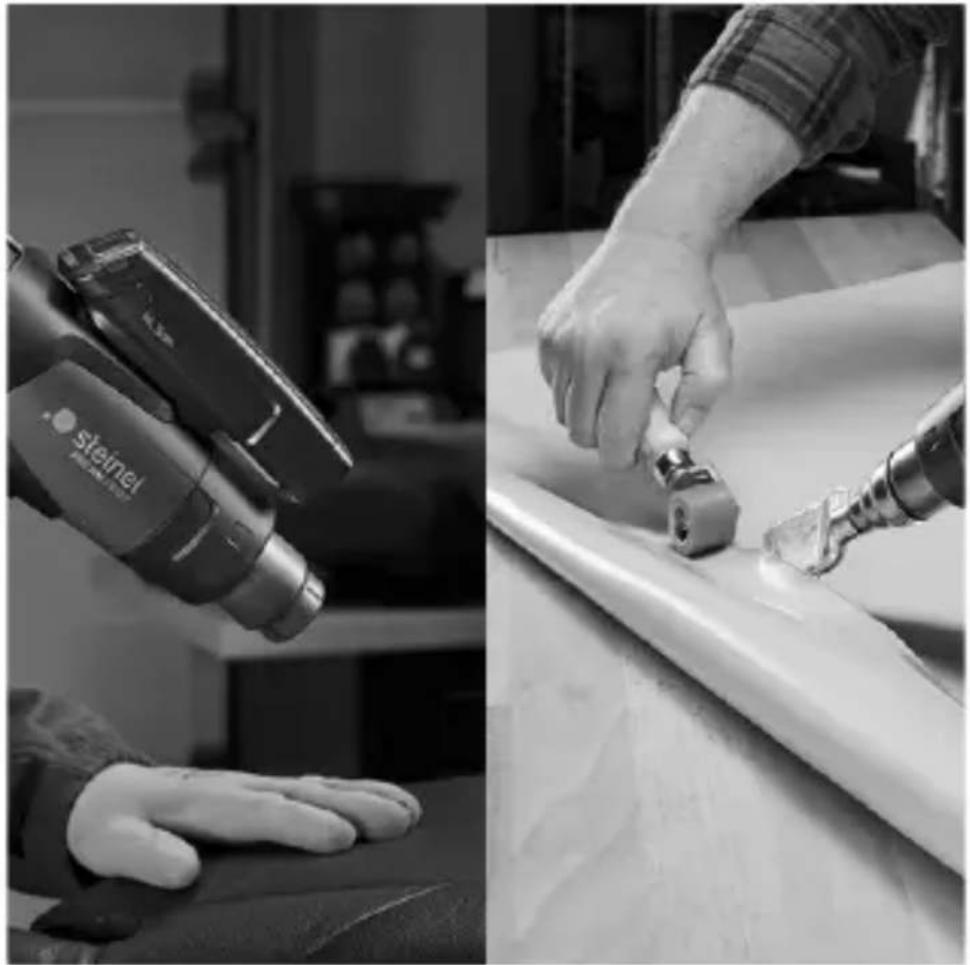

5.2 HM 2320 E

Συγκόλληση φύλλων: Τα φύλλα τοποθετούνται το ένα πάνω στο άλλο και συγκολλούνται. Ο καυτός αέρας οδηγείται μέσω ακροφυσίου με σχισμή κάτω από το επάνω φύλλο, κατόπιν τα δύο φύλλα πιέζονται σταθερά με κύλινδρο πίεσης.

Επίσης εφικτό: Επισκευή τεντών από PVC με συγκόλληση επικάλυψης με ακροφύσιο σχισμής.

Βοήθημα επιλογής σωστού σύρματος συγκόλλησης για συνθετικά υλικά

Υλικό / Είδη εφαρμογής / Αναγνωριστικά στοιχεία

- Σκληρό PVC / Σωλήνες, σύνδεσμοι, πλάκες, δομικά προφίλ, τεχνικά χυτευτά εξαρτήματα 300 °C θερμοκρασία συγκόλλησης / Απανθράκωση στη φλόγα, διαπεραστική σσμή, κροτάλισμα

• Σκληρό ΡΕ (ΗDΡΕ) Πολυαιθυλένιο / Λεκάνες, καλάθια, κάνιστρα, υλικά μόνωσης, σωλήνες 300 °C θερμοκρασία συγκόλλησης / Κίτρινη ανοιχτή φλόγα, σταγόνες συνεχίζουν να καίγοντα, οσμή σβημένου κεριού, κροτάλισμα
• PP Πολυπροπυλένιο / Σωλήνες αποχέτευσης, λεκάνες καθίσματος, συσκευασίες, ανταλλακτικά οχημάτων 250 °C θερμοκρασία συγκόλλησης / Ανοιχτή φλόγα με μπλε πυρήνα, ἅσταγόνες συνεχίζουν να καίγοντα, διαπεραστική οσμή, κροτάλισμα
• ABS / Ανταλλακτικά οχημάτων, πλαίσια συσκευών, βαλίτσες 350 °C θερμοκρασία συγκόλλησης / Μαύρος, κροκυδωτός καπνός, γλυκιά οσμή, κροτάλισμα

6. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

7. Δήλωση συμμόρφωσης

Η STEINEL GmbH δηλώνει ότι ο ανεμιστήρας θερμού αέρα ΗΜ 2120 Ε και ΗΜ 2320 Ε συμμορφώνεται με την οδηγία 2006/42/ΕΚ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση στο Διαδίκτυο: www.steinel.de

8. Εγγύηση κατασκευαστή

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων:

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.

Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie

Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

9. Τεχνικά δεδομένα

HM 2320 E

• Σύνδεση δικτύου: 230 V, 50/60 Hz
• Ισχύς: 2.300 W
• Ρύθμιση ποσότητας αέρα: αβαθμίδωτα ρυθμιζόμενος
  – Βαθμίδα / Ποσότητα αέρα / Θερμοκρασία:

1 / 150 l/ min / 80 °C

2 / 150–500 l/ min / 80–650 °C

– Ρύθμιση θερμοκρασίας: αδιαβάθμιτα σε βήματα 10 °C με πλήκτρα

- Προγράμματα:

1 = 250 °C / περ. 350 l/min., 2 = 350 °C / περ. 400 l/min.,

3 = 450 °C / περ. 500 l/min., Λειτουργία E / ρύθμιση

χρόνου

- Ένδειξη υπόλοιπης θερμότητας: Ναι

- Πλήκτρο συσσωρευτή: για αλλαγή ρυθμισμένων

προγραμμάτων

- Κλάση προστασίας: //

- Θερμοστατική διακοπή: Nαι

-Θερμοασφάλεια: Nαι

- Στάθμη εκπομπής θορύβου: ≤ 70 dB (A)

- Συνολική τιμή δονήσεων: ≤ 2,5 m/s² I K = 0,04 m/s²

- Bápoç: 960 g

HM 2120 E

- Σύνδεση δικτύου: 220 - 230 V, 50/60 Hz

- Ισχύς: 2.200 W

– Βαθμίδα / Ποσότητα αέρα / Θερμοκρασία:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–630 °C

3 / 300 - 500 l/ min / 80 - 630 °C

– Ρύθμιση θερμοκρασίας: αδιαβάθμιτα σε 9 βήματα με

ροδέλα

- Ένδειξη υπόλοιπης θερμότητας: Όχι

- Κλάση προστασίας: //

-Θερμοασφάλεια: Nαι

- Στάθμη εκπομπής θορύβου: ≤ 70 dB (A)

- Συνολική τιμή δονήσεων: ≤ 2,5 m/s² I K = 0,04 m/s²

– Bároc: 850 g

Ρυθμίσεις ΗΜ 2120 Ε

Ποσότητα αέρα βαθμίδα 2 μικρή ποσότητα αέρα και Ποσότητα αέρα βαθμίδα 3 μικρή ποσότητα αέρα (Θερμοκρασία περίπου.)

Ροδέλα ρύθμισης 2 μικρή 3 μικρή1 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Όσο και πιο ακριβής είναι η θέση της ροδέλας ρύθμισης ενδέχεται οι δεδομένες τιμές αναφοράς να αποκλίνουν έως και +/- 20 °C.
