KÄYTTÖOHJE HM 2120 E STEINEL

1. Tämä asiakirja 210
2. Yleiset turvaohjeet 210
3. Laitteen elementit 213
4. Käyttöönotto 216
5. Käyttökohteet 222
6. Hävittäminen 226
7. Selvitys yhdenmukaisuudesta 226
8. Valmistajan takuu 227
9. Tekniset tiedot 228

1. Tämä asiakirja

- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osit-tainen) sallittu vain, mikäli annamme siihen luvan.

– Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

Varoitus myrkyllisistä kaasuista ja syttymis-vaarasta!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
• Säilytä helposti saatavilla.

Sähkötyökaluja käytettäessä on noudatettava seuraavia perusturvallisuustoimenpiteitä sähköiskulta, loukkaantumis- vaaralta ja tulipalolta suojaamiseksi.

Jos laitetta ei käsitellä varovasti, voi syttyä tulipalo tai ihmi- siä voi loukkaantua. Tarkista laite mahdollisten vaurioiden varalta (verkkoliitäntäkaapeli, kotelo jne.) ennen käyttöönot- toa, äläkä ota laitetta käyttöön, jos se on vaurioitunut. Älä käytä laitetta ilman valvontaa. Lapsia on valvottava, jotta he eivät leiki laitteella.

Ensimmäinen käyttöönotto

Ensimmäisellä käyttökerralla saattaa muodostua jonkin verran savua. Savu johtuu sideaineista, jotka vapautuvat lämmittimen eristekalvosta lämmön vaikutuksesta ensimmäisen käytön aikana. Laite on asetettava alustalleen, jotta savu pääsee nopeasti ulos. Työskentelyalueen on oltava hyvin tuuletettu ensimmäisen käytön aikana. Päästetty savu ei ole haitallista!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

• Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja kosteanä tai kosteassa tai märässä ympäristössä.
• Ole varovainen, kun käytät laitteita syttyvien materiaalien läheisyydessä.
• Älä tähtää samaan kohtaan pitkiä aikoja.
• Älä käytä räjähdysalttiissa tiloissa.
• Lämpö voi siirtyä palaviin materiaaleihin, jotka on peitetty.

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

• Vältä kehon kosketusta maadoitettuihin osiin, esim. putkiin, pattereihin, liesiin ja jääkaappeihin.
• Älä jätä laitetta ilman valvontaa sen ollessa toiminnassa.

Säilytä työkalut turvallisesti.

- Aseta laite käytön jälkeen seisovalle alustalle ja anna sen jäähtyä, ennen kuin pakkaat sen pois.

• Käyttämättömät työkalut on säilytettävä kuivassa, lukitussa huoneessa lasten ulottumattomissa.
• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heitä on valvottu tai opastettu laitteen turvallisessa käytössä ja jos he ymmärtävät siihen liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella.
• Lapset eivät saa suorittaa puhdistus- ja huoltotöitä ilman valvontaa.

Älä ylikuormita työkaluja!

• Työskentelet paremmin ja turvallisemmin määritellyllä suorituskykyalueella.
• Älä kanna työkalua kaapelista, äläkä käytä sitä pistokkeen vetämiseen pistorasiasta.
• Suojaa kaapeli kuumuudelta, öljyltä ja teräviltä reunoilta.
• Varmista aina, että poistoputki ei ole koskaan kokonaan peitetty tai suljettu, vaikka suutin olisi asennettu.
• Muuten lämmitin tai moottori voi vaurioitua.

Varo myrkyllisiä kaasuja ja syttymisvaaraa!

• Käytä oman turvallisuutesi vuoksi vain sellaisia lisävarusteita ja lisälaitteita, jotka on määritelty käyttöohjeissa tai joita työkalun valmistaja suosittelee tai määrittelee.
• Muiden kuin käyttöohjeissa tai luettelossa suositeltujen työkalujen tai lisävarusteiden käyttö voi aiheuttaa henkilövahinkojen vaaran.

Korjaukset vain pätevän sähköasentajan toimesta

• Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen.
• Korjauksia saa tehdä vain pätevä sähköasentaja, muutoin käyttäjälle voi sattua tapaturmia.

3. Laitteen elementit

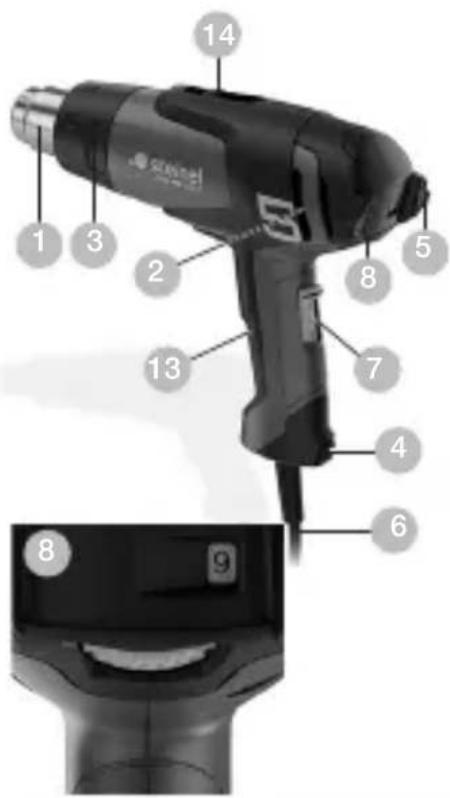

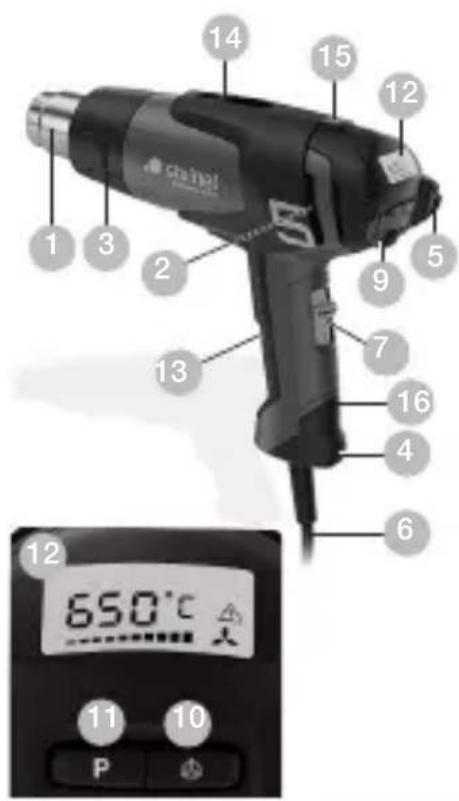

3.1 HM 2120 E ja HM 2320 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 P 650°C

1 Teräksinen suuosa
2 Ilmantuloaukon verkko pitää vierasesineet loitolla
3 Irrotettava suojaputki (vaikeapääsyisille kohdille)
4 Pehmeä seisontatuki
5 Pehmeä päätysuojus
6 Kuormitettava kumikaapeli
7 Porraskytkin (2-portainen/3-portainen)
8 Säätöpyörä lämpötilan säätöön
9 Ohjain (lämpötilan ja ilmamäärän säätö) (vain HM 2320 E)
10 Ilmamäärätilan painike (vain HM 2320 E)
11 Ohjelmanvalintapainike ja muistipainike (vain HM 2320 E)
12 Lämpötilan valvonta LCD-näytön kautta
13 Miellyttävä pehmeä kahva
14 Ripustin
15 Jäännöslämpönäyttö (vain HM 2320 E)
16 UVerkkojohto, joka voidaan vaihtaa (vain HM 2320 E)

Tarvikkeet

1 Tasosuutin 50 mm
2 Tasosuutin 75 mm
3 Kohdistussuutin 50 mm
4 Kohdistussuutin 75 mm
5 Maalikaavinsarja
6 Heijastussuutin
7 Puristusliittimet ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Kutisteletkut 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Kutisteletkusarja, 3-osainen
9 Juottoheijastussuutin
10 Supistussuutin 14 mm
11 Supistussuutin 9 mm
12 Hienopölysuodatin
13 HL-Scan
14Leveä rakosuutin
15 Painotela
16 Muovinen hitsauslanka Kova-PVC, HDPE, PP, ABS
17 Hitsauskenkä

Turvaohjeet:

Laitteet on varustettu lämpösuojalla:

1. Lämpökatkaisu sammuttaa lämmityksen, kun ulostuloaukosta ei tule ulos riittävästi ilmaa (lämmön kasautuminen). Puhaltimen toiminta ei kuitenkaan pysähdy. Näyttöön tulee varoituskolmio, joka ilmoittaa lämmityksen katkaisusta.

Kun ilma virtaa taas esteittä, lämmitys kytkeytyy vähän ajan kuluttua automaattisesti päälle. Varoituskolmio katoaa näytöstä. Lämpökatkaisu voi toimia myös, kun laitteesta on katkaistu virta, jolloin lämpötilan kohoaminen ulostuloaukossa kestää tavallista kauemmin, kun laitteeseen kytketään taas virta. (vain HM 2320 E)

1. Lämpösulake sammuttaa laitteen kokonaan laitteen kuormittuessa liikaa. (HM 2120 E / HM 2320 E)

Jäännöslämmön merkkivalo (vain HM 2320 E)

Jäännöslämmön merkkivalo varoittaa kuumasta puhal-lusputkesta, jotta vältytään palovammoilta suorassa ihokosketuksessa. Jäännöslämmön merkkivalo toimii myös verkkojohdon irrottamisen jälkeen!

Näyttö syttyy, kun laitetta on käytetty 90 sekuntia, ja vilkkuu niin kauan, kunnes puhallusputken lämpötila on laskenut alle 60°C asteen. Kun laitetta käytetään alle 90 sekuntia, jäännöslämmön merkkivalo ei aktivoidu. Vastuu jää joka tapauksessa käyttäjälle, koska kuumailmapuhallinten käsittelyssä on aina noudatettava varovaisuutta.

4. Käyttöönotto

Huomio: Etäisyys työstettävään kohteeseen määräytyy materiaalin ja aiotun työstötavan mukaan. Testaa tarvittava ilmamäärä ja lämpötila ennen varsinaista käyttöä! Lisävarusteen saatavilla suuttimilla (katso kannessa oleva lisävarustesivu) kuumaa ilmaa voidaan ohjata tarkasti pisteittäin tai alueittain. Ole varovainen kuumia suuttimia vaihtaessasi! Jos käytät kuumailmapuhallinta itsestään seisovana laitteena, huolehdi vakaasta asennosta ja liukumattomasta, puhtaasta alustasta.

HM 2120 E

Laite kytketään päälle ja pois päältä kahvan takapuolella olevalla porraskytkimellä (7). Kolmeportaisen kierrosluvun/ilmamäärän säädön (teho 1 on tarkoitettu jäähdytykseen 80 °C:lla) lisäksi lämpötila voidaan asettaa tehoasetuksilla 2 ja 3 portaattomasti välille 80 °C – 630 °C säätöpyörän (8) kautta. Säätöpyörässä on numerot 1-9. »1« tarkoittaa 80 °C, »9« on korkeimman lämpötilan (630 °C) asetus. Ilmamäärän asetus voi olla 150/150-300/300-500 l/min. Bajonettikiinnitteinen suojaputki (3) on helppo irrottaa. Kytkentävaiheet saavat aikaan jännitteen hetkellisen las-kemisen. Epäsuotuisissa verkko-olosuhteissa voi esiintyä muiden laitteiden häiriöitä. Häiriöt eivät ole todennäköisiä, kun verkkoimpedanssi on alle 0,43 ohmia.

HM 2320 E

1. Käyttöönotto

Laite kytketään päälle ja pois päältä kahvan takapuolella olevalla porraskytkimellä (7). Ohjain (9) on tarkoitettu vain lämpötilan ja ilmamäärän / puhaltimen kierrosluvun säätämiseen.

2. Lämpötilan säätäminen

Teho 1 on jäähdytysteho, lämpötila on aina n. 80 °C. Käytä jäähdytystehoa maalien kuivaamiseen, työkappaleiden tai suuttimen jäähdyttämiseen ennen lisätarvikeosan vaihta-

mista. Teholla 2 lämpötila voidaan säätää portaattomasti välille 80 °C - 650 °C LCD-näytöllä varustetun ohjauspaneelin kautta. Todellinen lämpötila mitataan suuttimen ulostulossa ja ilmoitetaan näytössä. Ohjaussauva (9) toimii plus/miinus-toiminnolla varustettuna syöttöpainikkeena. Pienin asetettava lämpötila on 80 °C ja suurin 650 °C. Arvoa voidaan suurentaa tai pienentää 10 asteen askelin ohjaimen "+/-"-painikkeella. Lämpötila-arvot saavutetaan nopeammin, kun painiketta painetaan pitempään. Kun haluttu lämpötila on asetettu, kestää muutaman sekunnin ajan, ennen kuin puhallin saavuttaa asetetun arvon. Aika riippuu valitusta kierrosluvusta/ilmamäärästä.

Asetettu lämpötila näkyy näytössä kolmen sekunnin ajan. Sen jälkeen näyttöön tulee todellinen senhetkinen lämpötila. "C/°F" vilkkuu, kunnes asetuslämpötila on saavutettu. Jos haluat asettaa lämpötilan uudelleen, liikuta taas ohjainta arvon suurentamiseksi tai pienentämiseksi. Viimeksi asetettu arvo jää voimaan, kun kuumailmapuhaltimesta katkaistaan virta.

3. Ilmamäärän säätäminen

Kun haluat muuttaa ilmamäärää, paina "Ilmamäärä"-painiketta; tuulettimen symbolin valo vilkkuu. Säädä ilmamäärä sitten ohjaimella. Ilmamäärän asetustilasta poistutaan automaattisesti, jos ilmamäärää ei muuteta viiden sekunnin kuluessa. Jos käyttäjä painaa ilmamäärän painiketta uudelleen ilmamäärän asettamisen jälkeen, ilmamäärän asetustilasta poistutaan välittömästi. Ilmamäärä voi olla vähintään 150 l/min ja enintään 500 l/min.

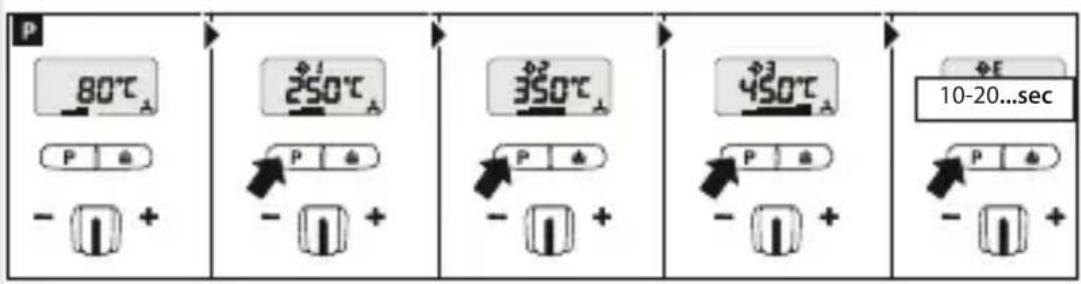

4. Ohjelmointikäyttö (P)

HM 2320 E -mallissa on normaalikäytön lisäksi neljä tavallisimmille töille tehtaalla valmiiksi asetettua ohjelmaa. Laitteeseen on asetettu tehtaalla neljä tavallisimmissa töissä tarvittavaa ohjelmaa. Paina ohjelmointikäytön "P"-painiketta (11). Näyttöön tulee ohjelmaa 1 tarkoittava numero 1. Painamalla ohjelmointipainiketta uudelleen pää- set ohjelmiin 2-4. Kun painat painiketta uudelleen, palaat normaalikäyttöön.

Esiasetetut ohjelmat

Ohjelma Lämpöt. °C Ilma l/min. Sovellus
1 250 °C	n. 350		Muoviputkienmuotoilu
2 350 °C	n. 400 Muovin hitsaaminen
3 450 °C	n. 500 Lakan irrottaminen
E --			Suoritusajan asetta-minen sekunteina

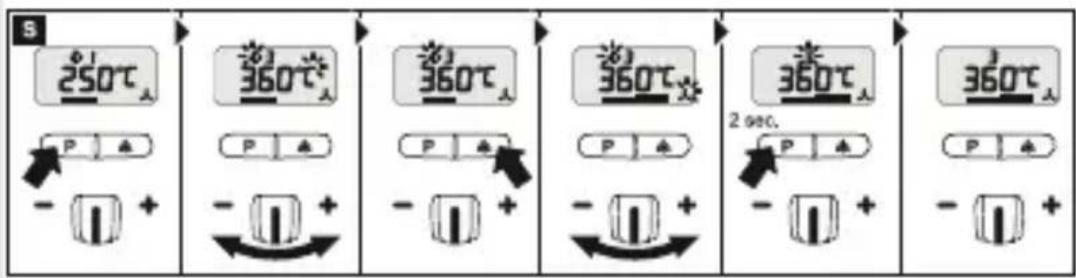

5. Muistitoiminto (S - vain HM 2320)

Neljän ohjelman arvoja on mahdollista muuttaa ja tallentaa koska tahansa. Paina sitä varten ensin ohjelmointipainiketta "P" (11), kunnes muutettava ohjelma on näytössä. Säädä haluttu lämpötila ja ilmamäärä. Muistisymboli vilkkuu LCD-näytössä ja ilmoittaa, että valittua käyttäjäohjelmaa on muutettu. Tallentaaksesi tämän asetuksen valittuun käyttäjäohjelmaan sinun on painettava ja pidettävä painet-tuna ohjelmanvalintapainiketta. Muistisymbolin vilkkuminen jatkuu noin kahden sekunnin ajan. Kun muistisymbolin valo palaa vilkkumatta, annetut arvot on tallennettu muistiin. Normaalitoimintoon palataksesi paina ohjelmointipainiketta, kunnes ohjelmasymboli katoaa näytöstä. Kun haluat palata normaalitoimintoon, paina ohjelmapainiketta, kunnes ohjelmasymboli katoaa näytöstä.

6. ECO-mode (vain HM 2320 E)

Uusi e-mode-toiminto mahdollistaa manuaalisesti asetetta- van ajan ansiosta (HM 2320 E:n) käytön ilman lämmitystä ja minimimaalisella moottorin kierrosluvulla. Käyttäjä voi siten säästää energiaa. Tilapäinen käyttö on myös turvallista, koska laite toimii e-mode-tilan käytön aikana vain rajatusti.

Aika asetetaan ohjelmassa E. Se voi olla 0 - 1990 sekuntia. Jos asetus on nolla, toiminto ei ole käytössä. Ohjelmapainikkeen painaminen muutaman sekunnin ajan tallentaa ajan silloinkin, kun laite on kytketty pois päältä.

Laite voidaan palauttaa normaalikäyttöön käyttämällä ohjaussauvaa, ohjelma- tai tuuletinpainiketta. Esiasetettu lämpötila ja ilmamäärä aktivoidaan suoraan.

P 80°C 250°C 350°C 450°C ΦE 10-20...sec P + - + - + - +

S 250°C P ▲ 360°C P ▲ 360°C P ▲ 360°C 2 sec. P ▲ 360°C P ▲ 360°C P ▲ - +

1. Porraskytkin II
2. Paina painiketta P ohjelmaan E ohjaussauva -/+ 10 - 1990 s. Pidä ohjelmanvalintapainiketta painettuna, kunnes näyttöön ilmestyy tallennuskuvake valitun toiminta-ajan tallentamiseksi.

*Huomio: Näytössä ei näy "sec". Siinä näytetään asetetut sekunnit.

1. Aseta haluttu lämpötila/käyttäjäasetus manuaalisesti tai ohjelmanvalintapainikkeilla.

2. Asetettu lämpötila/käyttäjäasetus säilyy nyt samana valitun toiminta-ajan päättymiseen asti.

3. Valitun toiminta-ajan päätyttyä laite kytkeytyy e-mode-tilaan (moottorin minimikierrosluku). LCD-näyttöön ilmestyy sen merkiksi kirjain E.
4. Ohjaussauvan, ohjelma- tai tuuletinpainikkeen käyttö käynnistää asetetun käyttäjäohjelman valitulla toiminta-ajalla kulloinkin uudelleen.

- + - +

1. E-mode-tilassa esiasetettu ilmamäärä on tehdasasetus. Sitä voidaan säätää tarvittaessa kytkimen asennossa I (kylmä) suuremmaksi tai pienemmäksi.

Jos halutaan asettaa toinen ilmamäärän taso, se voidaan tallentaa ohjelmassa "E" ja kytkimen asennossa II pitämällä ohjelmapainiketta painettuna.

1. Johdon vaihtaminen (vain HM 2320 E)

Viallinen verkkokaapeli on helposti vaihdettavissa runkoa avaamatta:

4.1

Tärkeää! Irrota laite sähköverkosta.

1. Avaa ruuvi ja irrota suojuskappale .
2. Irrota vedonpoistin .
3. Irrota verkkoliittimet .
4. Vedä johto irti .
5. Aseta uusi johto paikalleen ja kiinnitä vastakkaisessa järjestyksessä (1. Kiinnitä verkkoliittimet jne.).

FI

5. Käyttökohteet

Mainitsemme seuraavassa muutamia STEINEL-kuumail- mapuhaltimien käyttöesimerkkejä.

5.1 HM 2120 E

Maalin irrottaminen: Maali pehmennetään, jolloin se saadaan irrotettua helposti lastalla ja kaapimella.

Kaapelin kutistaminen: Kutisteletku vedetään eristettävän kohdan päälle ja lämmitetään kuumalla ilmalla. Letku kutistuu halkaisijaltaan noin 50 % ja saa aikaan tiiviin liitännän. Erityisen nopea ja tasainen kutistaminen heijastussuuttimilla. Kaapelin katkosten tiivistäminen ja stabilointi, juotosten eristäminen, johdinnippujen kokoaminen, kytkentäliittimien päällystäminen.

PVC:n muotoilu: Levyjä, putkia tai muotokappaleita voidaan muotoilla, kun niitä lämmitetään kuumailmapuhaltimella.

Muotoilu: Monot ja urheilukengät voidaan muotoilla sopiviksi.

Juotoksen poistaminen: elektroniset komponentit saadaan irrotettua piirilevystä helposti ja siististi supistus-suuttimella.

Pehmeäjuotto: Puhdista ensin toisiinsa liitettävät metalliosat, lämmitä sitten juottokohtaa kuumalla ilmalla ja syötä juottolanka. Käytä juottamisessa juoksutetta estääksesi oksidin muodostumisen tai käytä juottolankaa, jossa on juoksuteydin.

Muovin hitsaaminen ja saumaaminen: Kaikkien hit-sattavien osien on oltava samaa muovia. Käytä sopivaa hitsauslankaa.

5.2 HM 2320 E

Kalvojen hitsaaminen: Kalvot asetetaan päällekkäin ja hitsataan kiinni toisiinsa. Kuumailma ohjataan rakosuut-timella ylemmän kalvon alle ja kumpikin kalvo painetaan yhteen painotelalla.

Myös mahdollista: PVC-pressujen korjaaminen limihitsausmenetelmällä rakosuutinta käyttäen

Hitsattavien muovien tunnistaminen

Materiaali / Käyttöesimerkit / Tunnisteet

– PVC, kova / Putket, putkiliittimet, levyt, rakennusprofiilit, tekniset muotokappaleet, 300 °C:n hitsauslämpötila / Hiiltyy liekissä, pistävä haju; koliseva ääni

• PE, kova (HDPE) polyetyleeni / Ammeet, korit, kanisterit, eristemateriaali, putket, 300 °C:n hitsauslämpötila / Kirkas, keltainen liekki, pisarat jatkavat palamista, haisee sammuvalta kynttilältä, koliseva ääni
• PP polypropyleeni / HT-viemäriputket, istuinosat, pakkaukset, ajoneuvojen osat, 250 °C:n hitsauslämpötila / Kirkas liekki sinisellä sydämellä, pisarat jatkavat palamista, pistävä haju; koliseva ääni
• ABS / Ajoneuvojen osat, laitteiden rungot, matkalaukut, 350 °C:n hitsauslämpötila / Musta, hahtuvamainen savu, makea haju; koliseva ääni

6. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektro-niikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

7. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa täten, että kuumailmapuhal- lin HM 2120 E ja HM 2320 E on direktiivin 2006/42/EY mukainen. EU:n vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla seuraavasta Internet-osoitteesta: www.stinel.de

8. Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voi-massa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuot-teen moitteettomia ominaisuuksia ja asianmukaista toimin-taa koskevan 5vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja.

Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen:

Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuu-tapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie

9. Tekniset tiedot

HM 2320 E

• Verkkoliitäntä: 230 V, 50/60 Hz
• Teho: 2.300 W
  – Ilmamäärän asettaminen: portaattomasti säädettävissä
  – Porras / Ilmamäärä / Lämpötila:
  1 / 150 l/ min / 80 °C
  2 / 150–500 l/ min / 80–650 °C

– Lämpötilan asetus: portaattomasti 10 °C:een askelin painikkeilla

- Ohjelmat: 1 = 250^ / n . 350 l / min , 2 = 350^ / n . 400 l / min , 3 = 450^ / n . 500 l / min ,

E-tila / aika-asetus

– Jäljellä olevan lämpötilan näyttö: Kyllä – Muistipainike: Esiasetettujen ohjelmien muuttamiseen

– Suojausluokka: //

– Lämpökatkaisu: Kyllä

– Lämpösulake: Kyllä

- Verkkoliitäntä: 220 - 230 V, 50/60 Hz

- Teho: 2.200 W

– Porras / Ilmamäärä / Lämpötila:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–630 °C

3 / 300 - 500 l/ min / 80 - 630 °C

– Lämpötilan asetus: portaattomasti 9 askeleella säätöpyörän avulla

– Jäljellä olevan lämpötilan näyttö: Ei

– Suojausluokka: //

– Lämpösulake: Kyllä

Ilmamäärä porras 2 pieni ilmamäärä ja Ilmamäärä porras 3 pieni ilmamäärä (Lämpötila n.)

Säätöpyörä Porras 2 Porras 3
1 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Ilmoitetut suunta-arvot voivat poiketa säätöpyörän tarkasta asennosta riippuen enintään +/- 20 °C.
