BEDIENUNGSANLEITUNG HM 2120 E STEINEL

1. Zu diesem Dokument 3
2. Allgemeine Sicherheitshinweise 3
3. Geräteelemente 7
4. Inbetriebnahme 10
5. Anwendungen 16
6. Entsorgung 20
7. Konformitätserklärung 20
8. Herstellergarantie 21
9. Technische Daten 24

1. Zu diesem Dokument

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.

– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

Warnung vor Gefahren!

Warnung vor Gefahren durch Umwelteinflüsse!

Warnung vor giftigen Gasen und Entzündungsgefahr!

Gefahr vor elektrischem Schlag!

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Bedienungsanleitung!

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Bei Nichtbeachtung der Bedienungsanleitung kann das Gerät zu einer Gefahrenquelle werden.

• Anleitung sorgfältig lesen.
- Sicherheitshinweise befolgen.
- Zugänglich aufbewahren.

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Wenn mit dem Gerät nicht sorgsam umgegangen wird, kann ein Brand entstehen oder Personen verletzt werden. Überprüfen Sie das Gerät vor Inbetriebnahme auf eventuelle Schäden (Netzanschlussleitung, Gehäuse, etc.) und nehmen Sie das Gerät bei Beschädigung nicht in Betrieb. Das Gerät nicht unbeaufsichtigt betreiben. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Erstinbetriebnahme

Bei erster Anwendung kann etwas Rauch austreten. Der Rauch entsteht durch Bindemittel, die sich dem ersten Gebrauch durch die Wärme aus der Isolationsfolie der Heizung herauslösen. Um einen zügigen Rauchaustritt zu erzielen, sollte das Gerät auf der Standfläche abgestellt werden. Das Arbeitsumfeld sollte bei der ersten Anwendung gut gelüftet werden. Der Rauchaustritt ist nicht schädlich!

Gefahr durch Umwelteinflüsse!

• Setzen Sie Elektrowerkzeuge nicht dem Regen aus. Benutzen Sie Elektrowerkzeuge nicht im feuchten Zustand und nicht in feuchter oder nasser Umgebung.
• Vorsicht bei Gebrauch der Geräte in der Nähe brennbarer Materialien.
• Nicht für längere Zeit auf ein und dieselbe Stelle richten.
• Nicht bei Vorhandensein einer explosionsfähigen Atmosphäre verwenden.
• Wärme kann zu brennbaren Materialien geleitet werden, die verdeckt sind.

Gefahr vor elektrischem Schlag!

• Vermeiden Sie Körperberührung mit geerdeten Teilen, zum Beispiel Rohren, Heizkörpern, Herden, Kühlschränken.
• Das Gerät nicht unbeaufsichtigt lassen, so lange es in Betrieb ist.

Bewahren Sie Ihre Werkzeuge sicher auf.

• Gerät nach Gebrauch auf Standfläche abstellen und abkühlen lassen, bevor es weggepackt wird.
• Unbenutzte Werkzeuge müssen im trockenen, verschlossenem Raum und für Kinder nicht erreichbar aufbewahrt werden.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.

- Kinder dürfen nicht mit dem Gerät spielen.

- Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Überlasten Sie Ihre Werkzeuge nicht!

• Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.
• Tragen Sie das Werkzeug nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen.
• Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.
• Stellen Sie immer sicher, dass das Ausblasrohr und auch in Kombination mit montierter Düse nie vollständig verdeckt oder verschlossen ist.
• Ein Schaden an der Heizung oder Motor kann sonst die Folge sein.

Achten Sie auf giftige Gase und Entzündungsgefahr!

• Zu Ihrer eigenen Sicherheit benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Werkzeughersteller empfohlen oder angegeben werden.
• Der Gebrauch anderer als der in der Bedienungsanleitung oder im Katalog empfohlenen Einsatzwerkzeuge oder Zubehöre kann eine persönliche Verletzungsgefahr für Sie bedeuten.

Reparaturen nur vom Elektrofachmann

• Dieses Elektrowerkzeug entspricht den einschlägigen Sicherheitsbestimmungen.
• Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, andernfalls können Unfälle für den Betreiber entstehen.

3. Geräteelemente

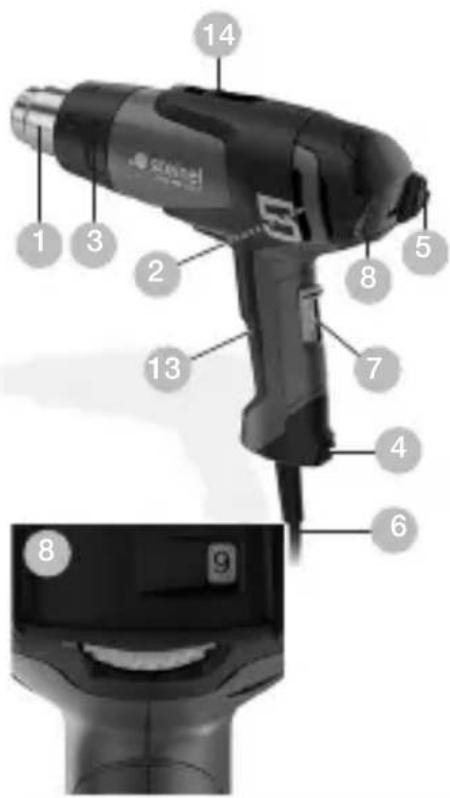

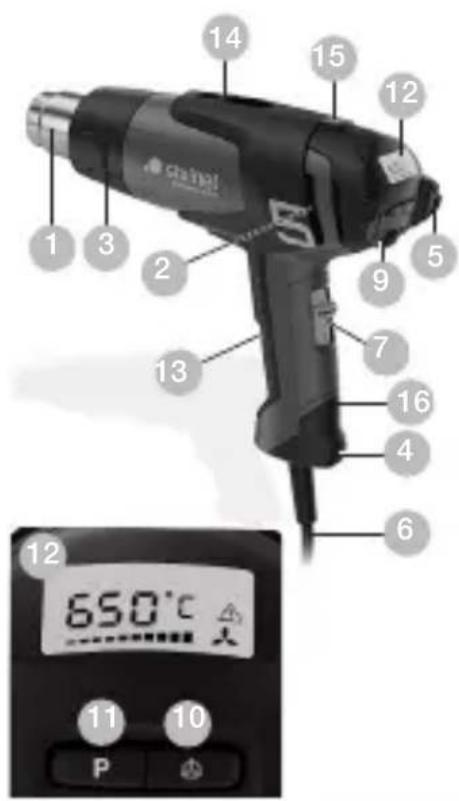

3.1 HM 2120 E und HM 2320 E

1 Edelstahl-Ausblasrohr
2 Lufteinlass mit Gitternetz hält Fremdkörper fern
3 Abnehmbares Schutzrohr (für schwer zugängliche Stellen)
4 Softstandfuß
5 Softendkappe
6 Belastbares Gummikabel
7 Stufenschalter (2-stufig / 3-stufig)
8 Stellrad für Temperatureinstellung
9 Joystick (Einstellung Temperatur und Luftmenge) (nur HM 2320 E)
10 Taste für Luftmengenmodus (nur HM 2320 E)
11 Programmwahltaste und Speichertaste (nur HM 2320 E)
12 Temperaturüberwachung per LCD-Anzeige
13 Angenehmer Softgriff
14 Aufhängung

15 Resthitzeanzeige (nur HM 2320 E)
16 Netzkabel tauschbar (nur HM 2320 E)

Zubehör

1 Breitstrahldüse 50 mm
2 Breitstrahldüse 75 mm
3 Abstrahldüse 50 mm
4 Abstrahldüse 75 mm
5 Farbschaberset
6 Reflektordüse
7 Crimpverbinder ∅ 0,5 - 1,5, ∅ 1,5 - 2,5, ∅ 0,1 - 0,5, ∅ 4,0 - 6,0
8 Schrumpfschläuche 4,8–9,5 mm, 1,6–4,8 mm, 4,0–12,0 mm, Schrumpfschlauchset, 3-teilig
9 Lötreflektordüse
10 Reduzierdüse 14 mm
11 Reduzierdüse 9 mm
12 Feinstaubfilter
13 HL-Scan
14Breitschlitzdüse
15 Andrückrolle
16 Kunststoff-Schweißdraht Hart-PVC, HDPE, PP, ABS
17 Schweißschuh

Für Ihre Sicherheit:

Die Geräte sind mit einem Thermoschutz ausgestattet:

1. Eine Thermoschutzabschaltung schaltet die Heizung aus, wenn der Luftaustritt der Ausblasöffnung zu stark behindert wird (Hitzestau). Das Gebläse läuft jedoch weiter. Im Display werden Sie durch ein Warndreieck auf die Abschaltung hingewiesen. Ist die Ausblasöffnung wieder frei, schaltet die Heizung nach kurzer Zeit selbstständig wieder zu. Das Warndreieck erlischt daraufhin im Display. Die Thermoschutzabschaltung kann auch nach Abschalten des Gerätes anspringen, sodass es nach erneutem Einschalten länger als gewohnt dauert, bis die Temperatur an der Ausblasöffnung erreicht wird. (nur für HM 2320 E)

2. Die Thermosicherung schaltet das Gerät bei Überlastung komplett ab. (HM 2120 E / HM 2320 E)

Resthitzeanzeige (nur HM 2320 E)

Die Resthitzeanzeige dient als optischer Warnhinweis, um Verletzungen bei direktem Hautkontakt mit dem heißen Ausblasrohr zu vermeiden. Die Resthitzeanzeige funktioniert auch bei gezogenem Netzkabel! Ab einem Betrieb von 90 Sekunden ist die Anzeige funktionsfähig und blinkt so lange, bis die Temperatur am Ausblasrohr bei Raumtemperatur auf unter 60 °C gesunken ist. Ist das Gerät weniger als 90 Sekunden im Betrieb, so ist die Resthitzeanzeige nicht aktiv. In jedem Fall bleibt die Verantwortung beim Anwender, da im Umgang mit Heißluftgebläsen immer Vorsicht nötig ist.

4. Inbetriebnahme

Bitte beachten Sie: Der Abstand zum Bearbeitungsobjekt richtet sich nach Material und beabsichtigter Bearbeitungsart. Machen Sie immer erst einen Test bezüglich Luftmenge und Temperatur! Mit den als Zubehör erhältlichen aufsteckbaren Düsen lässt sich die heiße Luft punkt- oder flächengenau steuern.

Vorsicht beim Wechseln heißer Düsen! Wenn Sie das Heißluftgebläse als Standgerät benutzen, achten Sie auf sicheren, rutschfesten Stand und sauberen Untergrund.

HM 2120 E

Das Gerät wird mit dem Stufenschalter (7) an der Rückseite des Handgriffs ein- und ausgeschaltet. Neben der dreistufigen Drehzahl / Luftmengenregulierung (Stufe 1 ist eine Abkühlstufe mit 80 °C) lässt sich die Temperatur in den Stufen 2 und 3 in einem Bereich von 80 °C – 630 °C über das Stellrad (8) stufenlos einstellen. Die auf dem Stellrad angezeigten Zahlen von 1 – 9 dienen dabei zur Orientierung. „1“ bedeutet 80 °C, bei „9“ wird die Höchsttemperatur von 630 °C erreicht. Die Luftmenge variiert in den drei Stufen von 150/150 – 300/300 – 500 l/min. Das Schutzrohr (3) lässt sich über einen Bajonettverschluss abnehmen.

Einschaltvorgänge erzeugen kurzzeitige Spannungsabsenkungen. Bei ungünstigen Netzbedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpendanzen kleiner als 0,43 Ohm sind keine Störungen zu erwarten.

HM 2320 E

1. Inbetriebnahme

Das Gerät wird mit einem Stufenschalter (7) an der Rückseite des Handgriffs ein- und ausgeschaltet. Der Joystick (9) dient zur Regelung der Temperatur und der Luftmenge bzw. Lüfterdrehzahl.

2. Temperatur einstellen

Die Stufe 1 ist die Abkühlstufe; die Temperatur beträgt immer 80 °C. Benutzen Sie die Abkühlstufe, um Farbe zu trocknen, Werkstücke abzukühlen oder die Düse vor dem Wechsel eines Zubehörteils abzukühlen. Auf Stufe 2 kann die Temperatur in einem Bereich von 80 °C – 650 °C über das Bedienfeld mit LCD-Anzeige stufenlos eingestellt werden. Die tatsächliche Temperatur wird am Ausgang der Düse gemessen und im Display angezeigt. Der Joystick (9) dient als Eingabetaster mit Plus-/Minus-Funktion. Die Temperatureinstellung beginnt bei 80 °C und endet bei max. 650 °C.

Kurzes Drücken des „+/-“ Joysticks lässt den eingestellten Wert in 10 °C-Schritten an- bzw. absteigen.

Längeres Drücken des Joysticks lässt die Temperaturwerte schneller erreichen. Ist die gewünschte Temperatur eingestellt, braucht das Gebläse abhängig von der gewählten Drehzahl/Luftmenge einige Sekunden, um den eingestellten Wert zu erreichen. Die eingestellte Soll-Temperatur erscheint für 3 s im Display. Danach wird dort die aktuelle Ist-Temperatur angezeigt. Das „°C/°F“ Zeichen blinkt so lange, bis die Soll-Temperatur erreicht ist. Wollen Sie die Temperatur neu einstellen, dann bewegen Sie einfach wieder den Joystick, um den Wert zu erhöhen bzw. zu vermindern. Nach dem Ausschalten des Heißluftgebläses bleibt der zuletzt eingestellte Wert erhalten.

3. Luftmenge einstellen

Das HM 2320 E verfügt neben dem Normalbetrieb über vier für die häufigsten Arbeiten werksseitig eingestellte Programme. Drücken Sie die Taste „P“ für Programmbetrieb (11). Es erscheint die Ziffer 1 für Programm 1.

Durch weiteres Drücken der Programmtaste gelangen Sie zu den Programmen 2 und 3. Durch erneutes Drücken gelangen Sie zurück in den Normalbetrieb.

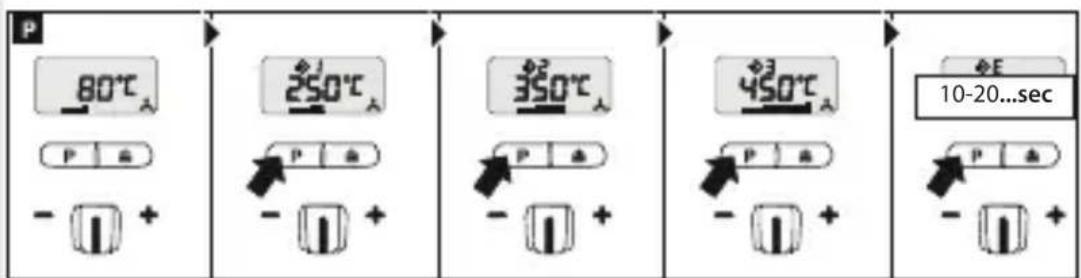

4. Programmbetrieb (P)

Das HM 2320 E verfügt neben dem Normalbetrieb über vier für die häufigsten Arbeiten werksseitig eingestellte Programme. Drücken Sie die Taste „P“ für Programmbetrieb(11). Es erscheint die Ziører 1 für Programm 1.

Durch weiteres Drücken der Programmtaste gelangen Sie zu den Programmen 2 und 3. Durch erneutes Drücken gelangen Sie zurück in den Normalbetrieb.

Voreingestellte Programme

Programm Temp. °C Luft l/min.		Anwendung	Kunststoffrohre verformen
1 250 °C	ca. 350
2 350 °C	ca. 400		Kunststoff verschweißen
3 450 °C	ca. 500 Lack entfernen
E --			Einstellen der Laufzeit in Sekunden

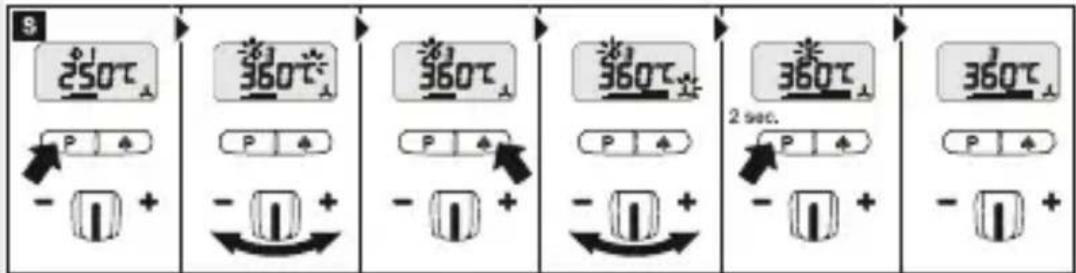

5. Speicherfunktion (S - nur HM 2320)

Die Werte der 3 Programme können jederzeit verändert und gespeichert werden. Dazu drücken Sie erst die Programmtaste „P“ (11), bis das zu ändernde Programm angezeigt wird. Stellen Sie die gewünschte Temperatur und Luftmenge ein. Das Speichersymbol im LCD blinkt um anzuzeigen, dass das gewählte Benutzerprogramm verändert wurde. Um diese Einstellung in dem gewählten Benutzerprogramm zu speichern, ist die Programmwahl-taste zu drücken und zu halten.

Das Speichersymbol blinkt für ca. 2 s weiter. Leuchtet das Speichersymbol starr auf, wurden die eingegebenen Werte im Programm gespeichert. Zur Rückkehr in die Normalfunktion drücken Sie die Programmtaste, bis das Programmsymbol im Display erloschen ist.

6. ECO-Mode (nur HM 2320 E)

Durch eine manuell einstellbare Zeit ermöglicht die neue e-mode-Funktion die Nutzung (des HM 2320 E) ohne Heizung und mit minimaler Motordrehzahl. Sie bietet dem Anwender den Vorteil, Energie zu sparen und gibt Sicherheit bei einer nicht dauerhaften Nutzung, da das Gerät beim Einsetzen des e-mode nur noch reduziert betrieben wird. Die Zeit wird im Programm E eingestellt. Sie kann zwischen 0 und 1990 Sekunden betragen. Ist sie gleich Null, wird die Funktion deaktiviert. Durch Drücken der Programmtaste für einige Sekunden wird die Zeit gespeichert, auch wenn das Gerät ausgeschaltet ist.

Es ist möglich, das Gerät in den Normalbetrieb zurückkehren zu lassen, wenn der Joystick, die Programm- oder Lüftertaste betätigt wird. Die voreingestellte Temperatur und Luftmenge wird direkt aktiviert.

P 80°C 250°C 350°C 450°C ΦE 10-20...sec P - + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +

S 250°C P ♠ - + 360°C P ♠ - + 360°C P ♠ - + 360°C 2 sec. P ♠ - + 360°C P ♠ - +

1. Stufenschalter II

2. Drücken der Taste P zum Programm E Joystick -/+ 10 bis 1990 sek. Programmwahltaste gedrückt halten, bis Speichersymbol erscheint, um gewählte Laufzeit zu speichern.

10-20...sec

*Achtung: Die Angabe „sec“ wird im Display nicht mit angezeigt. Sichtbar sind die eingestellten Sekunden.

1. Gewünschte Temperatur / Benutzereinstellung manuell oder über die Programmwahltasten einstellen.

2. Die eingestellte Temperatur / Benutzereinstellung wird jetzt bis zum Ablauf der gewählten Laufzeit konstant gehalten.

3. Nach Ablauf der gewählten Laufzeit schaltet das Gerät in den e-mode (minimale Motordrehzahl). Sichtbar durch das E in der LCD-Anzeige.

4. Durch Betätigen des Joysticks, der Programm- und Lüftertaste, startet das eingestellte Benutzerprogramm mit der gewählten Laufzeit jeweils erneut.

5. Die im e-mode voreingestellte Luftmenge ist eine Werkseinstellung. Diese kann bei Bedarf in der Schalterstufe I (Kaltstufe) nach oben oder unten justiert werden. Soll eine andere Luftmengenstufe eingestellt werden, kann diese in dem Programm „E“ und der Schalterstufe II durch Gedrückthalten der Programmtaste gespeichert werden.

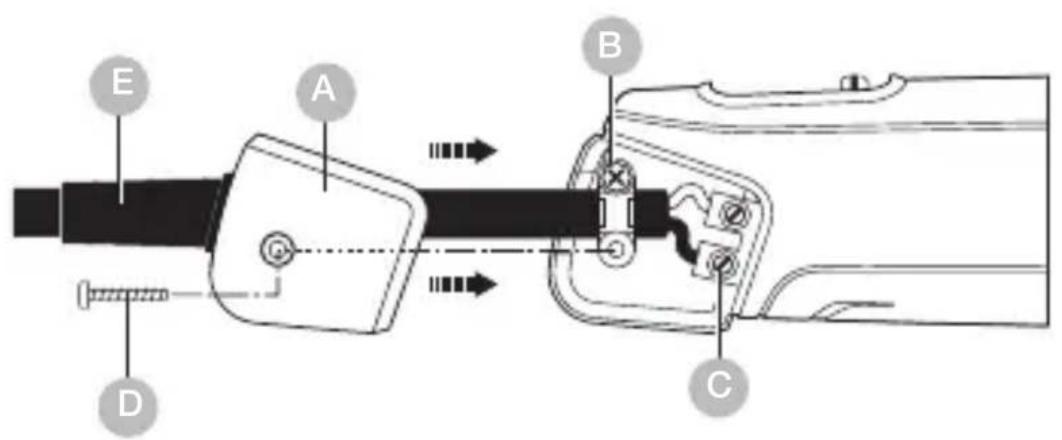

7. Kabelwechsel (nur HM 2320 E)

Ist das Netzkabel beschädigt, so kann es ohne Öffnen des Gehäuses problemlos ausgetauscht werden:

4.1

E A B C D

Wichtig! Das Gerät vom Netz trennen.

1. Schraube D lösen und Abdeckklappe A abziehen.
2. Zugentlastung B lösen.
3. Netzklemmen c lösen.
4. Kabel E herausziehen.
5. Neues Kabel einlegen und in umgekehrter Reihenfolge (1. Netzklemmen festschrauben etc.) wieder befestigen.

5. Anwendungen

Nachfolgend zeigen wir Ihnen einige Anwendungen für STEINEL Heißluftgebläse.

5.1 HM 2120 E

Farbe entfernen: Die Farbe wird aufgeweicht und kann mit Spachtel und Schaber sauber entfernt werden.

Kabelschrumpfen: Der Schrumpfschlauch wird über die zu isolierende Stelle geschoben und mit Heißluft erwärmt. Dadurch schrumpft der Schlauch um ca. 50 % seines Durchmessers und sorgt für eine dichte Verbindung. Besonders schnelles und gleichmäßiges Schrumpfen mit Reflektordüsen. Abdichten und Stabilisieren von Kabelbrüchen, Isolierung von Lötstellen, Zusammenfassen von Kabelsträngen, Ummanteln von Lüsterklemmen.

PVC-Verformen: Platten, Rohre oder Formteile werden durch Heißluft weich und formbar.

Verformen: Skistiefel und Sportschuhe können perfekt angepasst werden.

Entlöten: elektronische Bauteile werden schnell und sauber mit einer Reduzierdüse von der Leiterplatte getrennt.

Weichlöten: Zuerst die zu verbindenen Metallteile reinigen, dann mit Heißluft die Lötstelle erwärmen und Lötdraht zuführen. Zum Löten ein Flussmittel zur Verhinderung von Oxydbildung oder einen Lötdraht mit Flussmittelader verwenden.

Kunststoff Schweißen und Verfugen: Alle Teile, die verschweißt werden sollen, müssen aus dem gleichen Kunststoff bestehen. Entsprechenden Schweißdraht verweden.

5.2 HM 2320 E

Folienschweißen: Die Folien werden übereinandergelegt und verschweißt. Die Heißluft wird mit einer Schlitzdüse unter die obere Folie geführt, dann werden beide Folien mit einer Andrückrolle fest aufeinandergepresst.

Auch möglich: Reparieren von Zeltplanen aus PVC durch Überlappschweißen mit einer Schlitzdüse.

Auswahlhilfe für den richtigen Schweißdraht beim Kunststoffschweißen

Werkstoff / Anwendungsarten / Erkennungsmerkmale

• PVC hart / Rohre, Fittings, Platten, Bauprofile, technische Formteile 300 °C Schweißtemperatur / Verkohlt in der Flamme, stechender Geruch; scheppernder Klang
• PE hart (HDPE) Polyäthylen / Wannen, Körbe, Kanister, Isolationsmaterial, Rohre, 300 °C Schweißtemperatur/ Helle gelbe Flamme, Tropfen brennen weiter, riecht nach verlöschender Kerze; scheppernder Klang
• PP Polypropylen / HT-Abflussrohre, Sitzschalen, Verpackungen, KFZ-Teile, 250 °C Schweißtemperatur / Helle Flamme mit blauem Kern, Tropfen brennen weiter, stechender Geruch; scheppernder Klang
• ABS / KFZ-Teile, Gerätegehäuse, Koßer, 350 °C Schweißtemperatur / Schwarzer, flockiger Rauch, süßlicher Geruch; scheppernder Klang

6. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

7. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass das Heißluftgebläse HM 2120 E und HM 2320 E der Richtlinie 2006/42/EG entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel-tools.de

8. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz

Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen:

Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden.

Die Garantie gilt nur für STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden.

Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über.

Unsere Garantieleistungen für Verbraucher

Die nachstehenden Regelungen gelten für Verbraucher.

Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt.

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) leisten.

Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt

- bei Sensoren, Strahlern, Außen- und Innenleuchten:

5 Jahre

- bei Heißluft- und Heißklebeprodukten: 1 Jahr

jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst.

Wir tragen die Transportkosten, jedoch nicht die Transport-risiken der Rücksendung.

Unsere Garantieleistungen für Unternehmer

Die nachstehenden Regelungen gelten für Unternehmer.

Unternehmer ist eine natürliche oder juristische Person

oder eine rechtsfähige Personen- gesellschaft, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolge-modell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt

- bei Sensoren, Strahlern, Außen- und Innenleuchten:

5 Jahre

- bei Heißluft- und Heißklebeprodukten: 1 Jahr

jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutz- bestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht.

Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

– bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,

– bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,

• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
  – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
  – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
  – bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter www.steinel.de/garantie. Füllen Sie das Formular vollständig aus und laden Sie den Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzu-bewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse.Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter!

9. Technische Daten

HM 2320 E

• Netzanschluss: 230 V, 50/60 Hz
• Leistung: 2.300 W
  – Luftmengeneinstellung: stufenlos regulierbar
• Stufe / Luftmenge / Temperatur:

1 / 150 l/min / 80 °C

• Temperatureinstellung: stufenlos in 10 °C-Schritten per Tasten
• Programme: 1 = 250^ / ca.350l / min. ,

2 = 350 °C / ca. 400 l/min.,

3 = 450^ / ca.500l / min.

E-Mode / Zeiteinstellung

– Resthitzeanzeige: ja

- Speichertaste: zum Verändern der eingestellten

Programme

– Schutzklasse: //

– Thermoschutzabschaltung: ja

– Thermosicherung: ja

– Emissionsschalldruckpegel: ≤ 70 dB (A)

– Schwingungsgesamtwert: ≤ 2,5 m/s^2 / K = 0,04 m/s^2

– Gewicht: 960 g

HM 2120 E

• Netzanschluss: 220 - 230 V, 50/60 Hz
• Leistung: 2.200 W
• Stufe / Luftmenge / Temperatur:

1 / 150 l/min / 80 °C

2 / 150–300 l/min / 80–630 °C

3 / 300 - 500 l/min / 80 - 630 °C

– Temperatureinstellung: stufenlos in 9 Schritten per Stellrad
– Resthitzeanzeige: nein
– Schutzklasse: //
– Thermosicherung: ja
– Emissionsschalldruckpegel: ≤ 70 dB (A)
– Schwingungsgesamtwert: ≤ 2,5 m/s^2 I K = 0,04 m/s^2
– Gewicht: 850 g

Einstellungen HM 2120 E

Luftmenge Stufe 2 kleine Luftmenge und Luftmenge Stufe 3 große Luftmenge (Temperatur ca.)

Stellrad Stufe 2	Stufe 3
1 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Je nach genauer Position des Stellrades können die angegebenen Richtwerte um bis zu +/- 20 °C abweichen.

EN

Contents

9. Technische gegevens

HM 2320 E

Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz,

Germania

Program Temp. °C Luft l/min. Anvendelse
1 250 °C	ca. 350		Kunststoffrohre verformen
2 350 °C	ca. 400		Kunststoff verschweißen
3 450 °C	ca. 500 Lack entfernen
E --			Indstilling af køretid i sekunder

5. Hukommelsesfunktion (S - kun HM 2320)

3.1 HM 2120 E und HM 2320 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14

14 15 12 1 3 2 9 5 7 16 4 6 13 12 650°C 11 10 P
