KULLANIM KILAVUZU HM 2120 E STEINEL

1. Bu doküman hakkında 274
2. Genel güvenlik uyarıları 274
3. Cihaz elemanları 277
4. Devreye alma 280
5. Uygulamalar 286
6. Tasfiye 290
7. Uygunluk beyanı 290
8. Üretici garantisi 291
9. Teknik özellikler 292

1. Bu doküman hakkında

– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
– Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

! Tehlikelere karşı uyarı!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

Zehirli gazlara ve tutuşma riskine karşı uyarı!

Elektrikten kaynaklanan tehlikelere karşı uyarı!

2. Genel güvenlik uyarıları

! Kullanım kılavuzunun dikkate alınmaması nedeniyle tehlike!

Bu kılavuzda, cihazın emniyetli kullanımı için önemli bilgiler yer almaktadır. Olası tehlikeler özellikle vurgulanmıştır.

Dikkate alınmaması halinde, ölüm veya ağır yaralanmalar meydana gelebilir.

• Kılavuzu dikkatli okuyun.
• Güvenlik uyarılarına riayet edin.
• Erişilebilir şekilde saklayın.

Elektrikli aletleri kullanırken, elektrik çarpmasına, yaralanma riskine ve yangına karşı korunmak için aşağıdaki temel güvenlik önlemlerine uyulmalıdır.

Cihaz dikkatli kullanılmazsa yangın çıkabilir veya insanlar yaralanabilir. Devreye almadan önce cihazda herhangi bir hasar (şebeke bağlantı kablosu, muhafaza, vb.) olup olmadığını kontrol edin ve hasar varsa cihazı çalıştırmayın. Cihazı gözetimsiz çalıştırmayın. Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulmaları gerekir.

İlk devreye alma

İlk kullanımda bir miktar duman çıkabilir. Duman, ilk kullanım sırasında ısı nedeniyle ıstıcının yalıtım folyosundan salınan bağlayıcı maddelerden kaynaklanır. Dumanın hızlı bir şekilde dışarı çıkmasını sağlamak için cihaz tabanının üzerine yerleştirilmelidir. İlk kullanım sırasında çalışma alanı iyi havalandırılmalıdır. Yayılan duman zararlı değildir!

Çevresel etkilerden kaynaklanan tehlikelere karşı uyarı!

• Elektrikli aletleri yağmura maruz bırakmayın. Elektrikli aletleri nemliyken veya nemli ya da ıslak bir ortamda kullanmayın.
• Cihazları yanıcı maddelerin yakınında kullanırken dikkatli olun.
• Uzun süre aynı noktaya nişan almayın.
• Patlayıcı bir atmosferin varlığında kullanmayın.
• Isı, üzeri örtülü yanıcı malzemelere iletilebilir.

Elektrikten kaynaklanan tehlikelere karşı uyarı!

• Borular, radyatörler, ocaklar, buzdolapları gibi topraklanmış parçalarla vücut temasından kaçının.
• Cihaz çalışır durumdayken gözetimsiz bırakmayın.

Aletlerinizi güvenli bir şekilde saklayın.

- Kullandıktan sonra cihazı sabit bir yüzeye yerleştirin ve paketlemeden önce soğumasını bekleyin.

• Kullanılmayan aletler çocukların ulaşamayacağı kuru ve kilitli bir odada saklanmalıdır.
• Bu cihaz, 8 yaş ve üzeri çocuklar ve fiziksel, duyusal veya zihinsel yetenekleri azalmış veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılmasına ilişkin gözetim veya talimat verildiği ve ilgili tehlikeleri anladıkları takdirde kullanılabilir.
• Çocuklar cihaz ile oynamamalıdır.
• Temizlik ve kullanıcı bakımı gözetim altında olmayan çocuklar tarafından yapılmamalıdır.

Aletlerinize aşırı yükleme yapmayın!

• Belirtilen performans aralığında daha iyi ve daha güvenli çalışısınız.
• Aleti kablosundan tutarak taşımayın ve fisi prizden çıkarmak için kullanmayın.
• Kabloyu ısidan, yağdan ve keskin kenarlardan koruyun.
• Nozul takılı olsa bile, tahliye borusunun hiçbir zaman tamamen kapatılmadığından veya kapatılmadığından emin olun.
• Aksi takdirde ıstıcı veya motorda hasar meydana gelebilir.

Zehirli gazlara ve tutuşma riskine karşı uyarı!

• Kendi güvenliğiniz için sadece kullanım kılavuzunda belirtilen veya alet üreticisi tarafından önerilen veya belirtilen aksesuarları ve ek parçaları kullanın.
• Kullanım kılavuzunda veya katalogda önerilenler dışında alet veya aksesuar kullanılması kişisel yaralanma riskine yol açabilir.

Yalnızca kalifiye bir elektrikçi tarafından yapılan onarımlar

• Bu elektrikli el aleti ilgili güvenlik yönetmeliklerine uygundur.
• Onarımlar sadece kalifiye bir elektrikçi tarafından yapılmalıdır, aksi takdirde operatör için kazalar meydana gelebilir.

3. Cihaz elemanları

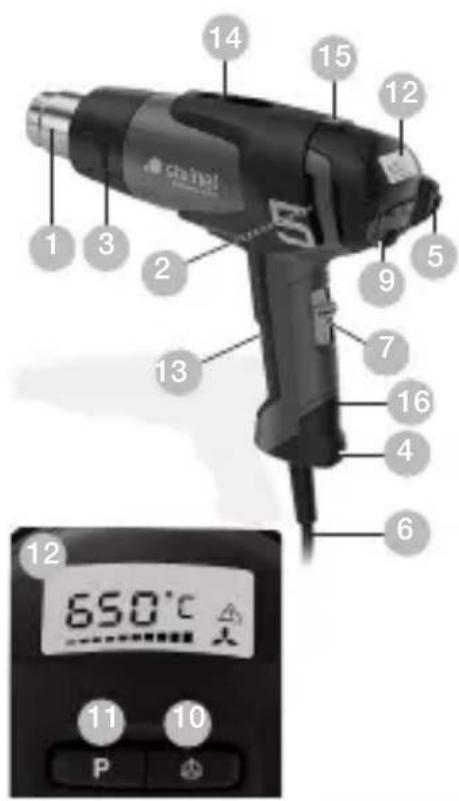

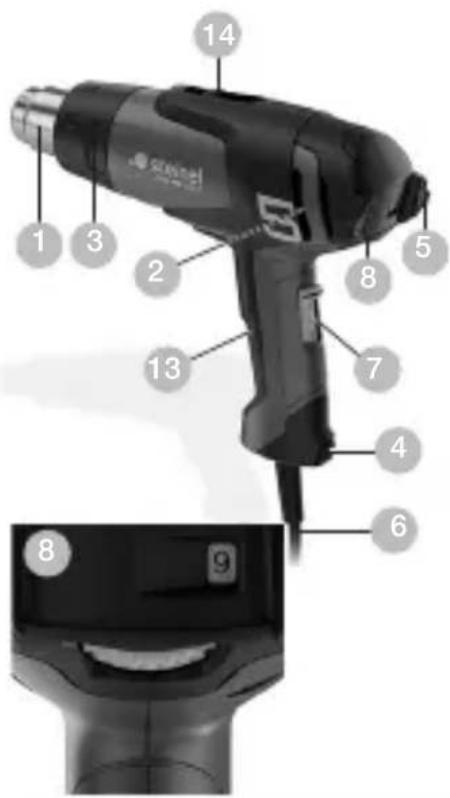

3.1 HM 2120 E ve HM 2320 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 P 650°C

1 Cihaz elemanları
2 Izgaralı hava girişi, yabancı maddelerden korur
3 Yerinden sökülebilen koruyucu boru (zor erişilen yerler için)
4 Yumuşak ayaklık
5 Yumuşak uç kepi
6 Dayanıklı kauçuk kablo
7 Kademe anahtarı (2 kademeli/3 kademeli)
8 Sıcaklık ayarı için ayar düğmesi
9 Joystick (sicaklık ve hava miktarının ayarı) (sadece HM 2320 E)
10 Hava miktarı modu için tuş (sadece HM 2320 E)
11 Program seçme tuşu ve hafıza tuşu (sadece HM 2320 E)
12 Sıcaklık denetimi LCD ekran üzerinden
13 Rahat yumuşak tutamak
14 Aski

15 Kalan sıcaklık göstergesi (sadece HM 2320 E)
16 Değiştirilebilir elektrik kablosu (sadece HM 2320 E)

Aksesuarlar

1 Geniş hüzmeli meme 50 mm
2 Geniş hüzmeli meme 75 mm
3 Püskürtme memesi 50 mm
4 Püskürtme memesi 75 mm
5 Boya kazima seti
6 Yansiticili meme
7 Soket birleştirici ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Makaronlar 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Makaron seti, 3 parçalı
9 Yansıtıcılı lehim memesi
10 Kısıcı meme 14 mm
11 Kısıci meme 9 mm
12 Ince toz filtresi
13 HL-Scan
14Genişyassımeme
15 Baskı merdanesi
16 Plastik kaynak teli Sert PVC, HDPE, PP, ABS
17 Kaynak pabucu

Güvenliğiniz için:

Cihazlar, bir termik korumayla donatılmıştır:

1. Bir koruyucu termik kapatma, üfleme ağzından dışarıya hava çıkışı güçlü şekilde engellendiği takdirde (yoğun sıcaklık) ısıtıcıyı kapatır. Ancak fan çalışmaya devam eder. Ekranda, kapamanın üzerindeki bir ikaz üçgeni yardımıyla uyarılırsınız. Üfleme ağzının tekrar serbest kalması halinde, ısıtıcı kısa süre sonra kendiliğinden tekrar çalışır. Buna bağlı olarak, ekrandaki ikaz üçgeni söner. Koruyucu termik kapatma, yeniden çalıştırmanın ardından üfleme ağzındaki sıcaklığa erişimin alışılagelenden daha uzun sürmesi amacıyla, cihaz kapatıldıktan sonra da devreye girebilir. (sadece HM 2320 E için)

2. Termik sigorta, aşırı yüklenme halinde cihazı komple kapatır. (HM 2120 E / HM 2320 E)

Kalan sıcaklık göstergesi (sadece HM 2320 E)

Kalan sıcaklık göstergesi, sıcak çıkış borusuna doğrudan cilt temasının oluşabileceği yaralanmalara karşı optik uyarı vermek içindir. Kalan sıcaklık göstergesi, elektrik kablosu çekildiğinde de çalışır!

90 saniyelik bir işletim süresinin ardından gösterge fonksiyonel hale gelir ve çıkış borusundaki sıcaklık, oda sıcaklığında 60 °C'nin altına düşene kadar yanıp söner. Cihazın 90 saniyeden daha az çalışması halinde, kalan sıcaklık göstergesi etkin değildir. Sıcak hava tabancalarıyla çalışırken daima dikkatli olmak gerektiğinden, her türlü halde sorumluluk kullanıcıya aittir.

4. Devreye alma

Lütfen dikkate alın: Üzerinde çalışılan objeye olan mesafe, malzemeye ve tasarlanan çalışma türüne göre değişir. Dai-ma ilk olarak, hava miktarı ve sıcaklıkla ilgili bir test yapın! Aksesuar olarak verilen geçme memelerle (bkz. çantadaki aksesuar sayfası), ısıtma havasına noktasal veya yüzeysel olarak kumanda edebilirsiniz. Sıcak memeleri değiştirirken tedbirli olun! Sıcak hava tabancasını sabit cihaz olarak kullandığınız takdirde, güvenle ve kaymadan durmasına ve zeminin temizliğine dikkat edin.

HM 2120 E

Cihaz, el tutamağının arka tarafındani kademeli anahtarla (7) çalıştırılır ve kapatılır. Üç kademeli devir sayısı/hava miktarı ayarının (kademe 1, 80 °C'de bir soğutma kademe-sidir) yanı sıra sıcaklık, kademe 2 ve 3'te 80 °C – 630 °C sıcaklık aralığında, ayar düğmesi (8) yardımıyla kademesiz olarak ayarlanabilir. Ayar düğmesi üzerinde gösterilen 1-9 sayıları, uyum sağlamaya yardım etmek içindir. »1« 80 °C'ye karşılık gelir, »9« seviyesinde en yüksek sıcaklık 630 °C elde edilir. Hava miktarı, 150/150-300/300-500 l/dak olarak üç kademede değişir. Koruyucu boru (3), bile-zikli bir bağlantı yardımıyla yerinden sökülebilir.

Çalıştırma işlemleri, kısa süreli gerilim düşüşlerine yol açar. Şebeke koşullarının uygun olmaması halinde, başka cihazlarda etkileşimler ortaya çıkabilir. 0,43 Ohm altındaki şebeke empedanslarında hiçbir aksaklık beklenmemelidir.

HM 2320 E

1. Devreye alma

Cihaz, el tutamağının arka tarafındani kademeli bir anahtarla (7) çalıştırılır ve kapatılır. Joystick (9), sıcaklığın ve hava miktarının ya da fan devir sayısının kontrolü için kullanılır.

2. Sıcaklığın ayarlanması

Kademe 1 soğutma kademesidir; sıcaklık her zaman 80 °C'dir.

Soğutma kademesini boya kurutmak, aletleri soğutmak veya bir aksesuar parçasını değiştirmeden önce memeyi soğutmak için kullanın. Kademe 2 üzerinde sıcaklık, LCD göstergeli kullanım alanı yardımıyla, 80 °C - 650 °C aralığında kademesiz olarak ayarlanabilir. Gerçek sıcaklık, memenin çıkışında ölçülür ve ekranda gösterilir. Joystick (9), Artı /Eksi fonksiyonlu giriş tuşu olarak kullanılır. Sıcaklık ayarı 80 °C'de başlar ve maks. 650 °C'de son bulur. Joystick üzerindeki "+/−" tuşuna kısa süreyle basarak, ayarlanan değeri 10 ° adımlarla arttırır ya da düşürürsünüz. Joystick'e uzun süreli basıldığında, sıcaklık değerleri daha hızlı değişir. İstenen sıcaklık ayarlandığında, seçilmiş olan devir sayısına/hava miktarına bağlı olarak fan, ayarlanmış olan değere birkaç saniye içinde erişir. Ayarlanan nominal sıcaklık, 3 saniye boyunca ekranda görünür. Ardından aynı yerde, mevcut gerçek sıcaklık gösterilir. "°C/°F" işareti, nominal sıcaklığa erişilene kadar yanıp söner.

Sıcaklığı yeniden ayarlamak istediğinizde, değeri arttırmak ya da azaltmak için sadece tekrar Joystick'i hareket ettirin. Sıcak hava tabancası kapatıldıktan sonra, ayarlanmış olan en son değer saklı kalır.

TR

3. Hava miktarının ayarlanması

Hava miktarını değiştirmek için, önce "Hava miktarı" tuşuna basın; vantilatör sembolü yanıp söner. Daha sonra ayarı Joystick ile gerçekleştirin. 5 san. boyunca hava miktarında hiçbir değişiklik yapılmadığı takdirde, hava miktarı ayar modundan otomatik olarak çıkılır. Kullanıcı, hava miktarının ayarlanmasından sonra yeniden hava miktarı tuşuna bastığında, hava miktarı ayar modundan derhal çıkılır. Hava miktarı, min. 150 l/dak ile maks. 500 l/dak arasında değişir.

4. Program işletimi (P)

HM 2320 E normal işletimin yanı sıra, en yaygın çalışmalar için fabrika ayarlı dört program yardımıyla hizmet verir.

Fabrikada, sık yapılan çalışmalar için dört program ayarlanmıştır. Program işletimi için "P" tuşuna (11) basın.

Program 1 için 1 rakamı belirir. Program tuşuna tekrar basarak, program 2-4 arasında gezinebilirsiniz.

Yeniden bastığınızda, normal işletme geri dönersiniz.

Ön ayarlı programlar

Program Sıc.	°C Hava l/dak. Uygulama
1 250 °C	yak. 350	Plastik boruların şekillendirilmesi
2 350 °C	yak. 400 Plastik kaynağı
3 450 °C	yak. 500 Boya sökme
E --		Çalışma süresini saniye cinsinden ayarlama

5. Hafıza fonksiyonu (S - sadece HM 2320)

Dört programın değerleri, her zaman için değiştirilebilir ve kaydedilebilir. Bunun için önce program tuşuna "P" (11), değiştirilecek olan program gösterilene kadar basın. İstediğiniz sıcaklığı ve hava miktarını ayarlayın. LCD ekrandaki Hafıza sembolü, seçilen kullanıcı programının değiştirildiğini göstermek için yanıp söner. Bu ayarı seçilen kullanıcı programında kaydetmek için, program seçme tuşuna basılmalı ve basılı tutulmalıdır. Hafıza sembolü yak. 2 san. yanıp sönmeye devam eder. Hafıza sembolü sürekli yanmaya başladığında, programda girilen değerler kaydedilmiştir. Normal fonksiyona geri dönmek için, ekrandaki program sembolü kaybolana kadar program tuşuna basın. Normal fonksiyona geri dönmek için, ekrandaki program sembolü silinene kadar program tuşuna basın.

6. ECO modu (sadece HM 2320 E)

Manuel olarak ayarlanabilen bir süre sayesinde yeni e modu fonksiyonu, (HM 2320 E'nin) ısıtma olmadan ve minimum motor devriyle kullanılmasına olanak sağlar. Cihaz yalnızca e moduetkinleştirildiğinde düşük seviyelerde çalıştığından, kullanıcıya enerji tasarrufu avantajını sunar ve cihazın sürekli kullanılmaması durumunda güvenlik sağlar. Süre, E programında ayarlanır. Bu, 0 ile 1990 saniye arasında olabilir. Sifir olduğunda, fonksiyon devre dışı bırakılır. Program tuşuna birkaç saniye basıldığında,

cihaz kapalı olsa dahi süre kaydedilecektir. Joystick, program tuşu veya fan tuşuna basarak, cihazı normal çalışmaya döndürmek mümkündür. Önceden ayarlanmış sıcaklık ve hava miktarı doğrudan etkinleştirilir.

10-20...sec

1. Kademeli anahtar II

TR

1. E programı için P düğmesine basın Joystick -/+ 10 ila 1990 sn. Seçilen çalışma süresini kaydetmek için, kaydetme sembolü görünene kadar program seçme düğmesini basılı tutun.

10-20...sec

*Dikkat: “sn” bilgisi ekranda gösterilmez. Ayarlanmış olan saniyeler görünür.

1. İstediğiniz sıcaklığı/kullanıcı ayarını, manuel olarak veya program seçme tuşlarını kullanarak ayarlayın.

2. Ayarlanmış olan sıcaklık/kullanıcı ayarı, artık seçilen çalışma süresi dolana kadar sabit tutulur.

3. Seçilen çalışma süresi dolduktan sonra, cihaz e moduna (minimum motor devri) geçer. Bu, LCD ekranda E ile görünür.
4. Joystick, program tuşu veya fan tuşuna basıldığında, ayarlanmış olan kullanıcı programı seçilen çalışma süresiyle yeniden başlar.

- + - +

1. E modunda önceden ayarlanmış olan hava miktarı, bir fabrika ayarıdır. Gerekirse bu, anahtar kademesi I'de (soğuk kademesi) yukarı veya aşağı doğru ayarlanabilir. Farklı bir hava miktarı seviyesi ayarlanacaksa bu, "E" programında ve kademe II'de program tuşu basılı tutularak kaydedilebilir.

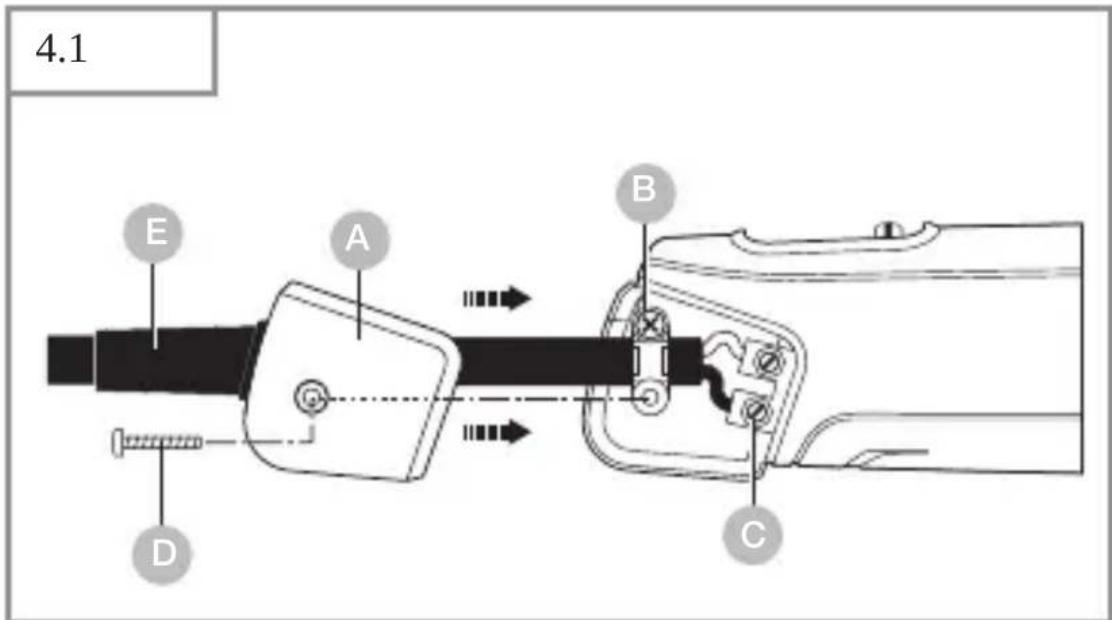

7. Kablo değişimi (sadece HM 2320 E)

Elektrik kablosu hasarlandığında, gövde açılmaksızın sorunsuz şekilde değiştirilebilir:

4.1 E A B D C

Önemli! Cihazı elektrik şebekesinden ayırın.

1. Vidayı D sökün ve kapağı A yerinden alin.
2. Çekme emniyetini B sökün.
3. Elektrik terminallerini Ⓒ sökün.
4. Kabloyu E dışarı çekin.
5. Yeni kabloyu yerleştirin ve tersine sıralamayla (1. elektrik terminalini vidalayın vb.) tekrar sabitleyin.

TR

5. Uygulamalar

Aşağıda STEINEL sıcak hava üfleyicileri için bazı uygulamaları gösteriyoruz.

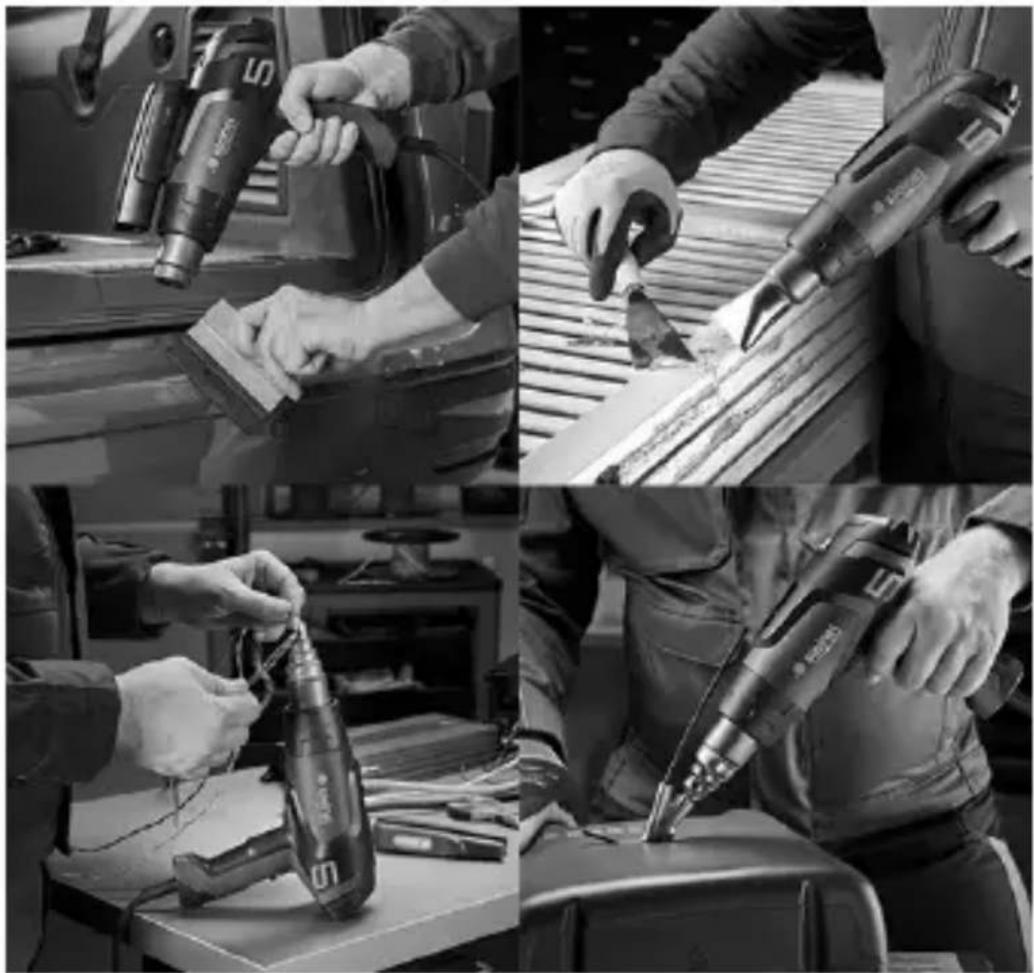

5.1 HM 2120 E

Boyaların sökülmesi: Boya yumuşatılır ve bir spatula ve kazıyıcı yardımıyla kolayca temizlenebilir.

Kabloların ısıtılarak büzülmesi: Makaron, izole edilecek yerin üzerine geçirilir ve sıcak havayla ısıtılır. Bu sayede makaron, çapının yak. % 50'sine kadar büzülür ve yalıtkan bir bağlantı sağlar. Yansıtıcılı memelerle, özellikle hızlı ve eşit ölçülü düzülme. Kablo eklerinin yalıtımı ve sağlamlaştırılması, lehim yerlerinin izole edilmesi, kablo de-metlerinin toplanması, terminal pabuçlarının mantolanması.

PVC şekillendirme: Levhalar, borular veya kayak çizmeleri, sıcak havayla yumuşar ve şekillendirilebilir.

Şekillendirme: Kayak çizmeleri ve spor ayakkabıları mükemmel uyarlanabilir.

Lehim çözme: Elektronik yapı parçaları hızlı ve temiz şekilde, bir kısıcı meme yardımıyla devre kartından ayrılır.

Yumuşak lehim: İlk olarak, birleştirilecek metal parçalar temizlenir, ardından lehim yeri sıcak havayla ısıtılır ve lehim teli ilave edilir. Lehim sırasında oksitlenmeyi önlemek için, bir lehim macunu veya lehim macunu katkıli lehim teli kullanın.

Plastik kaynağı ve birleştirme: Kaynatılacak olan bütün parçalar, aynı plastik malzemeden yapılmış olmalıdır. Uygun kaynak teli kullanın.

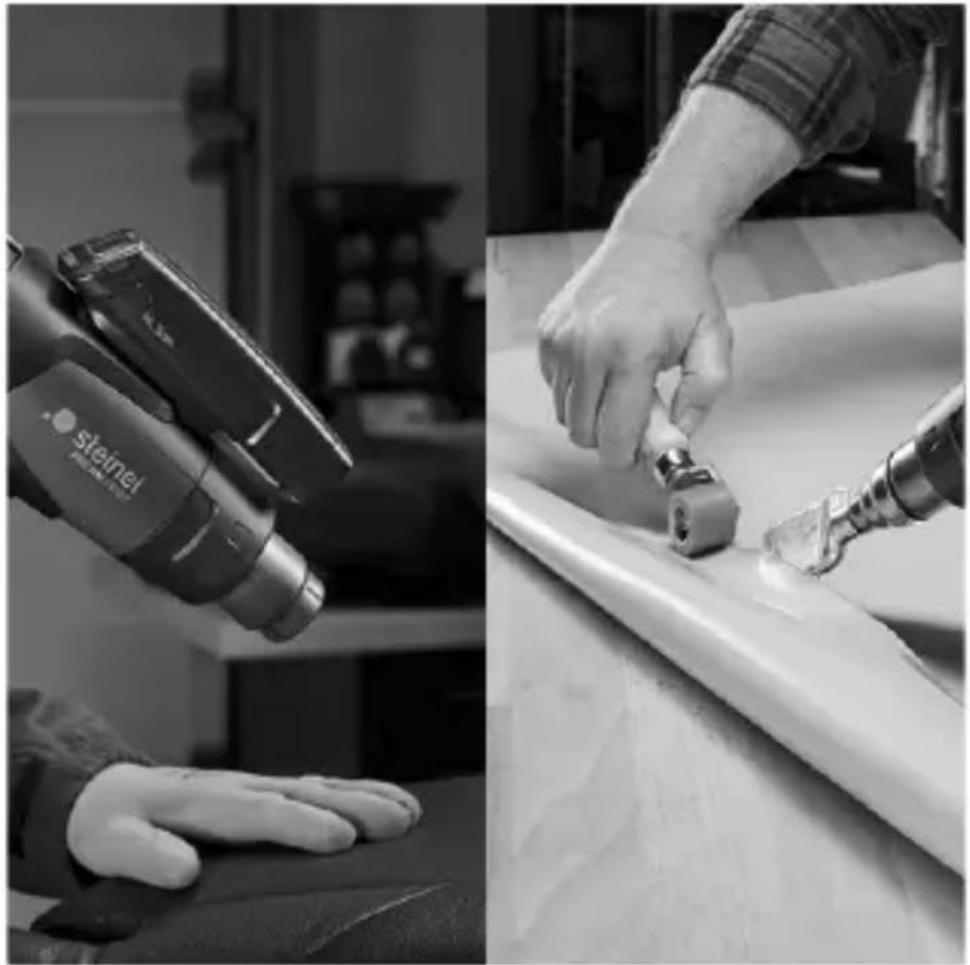

5.2 HM 2320 E

Folyo kaynağı: Folyolar üst üste bindirilir ve kaynatılır. Sıcak hava, bir yassı meme yardımıyla üstteki folyonun altına üflenir, ardından her iki folyo bir baskı merdanesiyle birbirine preslenir. Bu da mümkün: PVC çadır tentelerinin bir yassı memeyle, bindirme kaynağı yapılarak onarılması.

Plastik kaynağı sırasında doğru kaynak telinin seçilmesi

Malzeme / Uygulama türleri / Fark edilen özellikler

- Sert PVC / Borular, fittingler, levhalar, yapı profilleri, teknik döküm parçaları 300 °C kaynak sıcaklığı / Alevde kömürleşir, geniz yakan koku; cızırdama sesi

- Sert PE (HDPE) Polietilen / Leğenler, sepetler, bidonlar, izolasyon malzemesi, borular 300 °C kaynak sıcaklığı / Açık sarı alev, damlalar tekrar yanıyor, kokusu yeni sönmüş mum gibi; cızırdama sesi

- PP Polipropilen / HT atıksu boruları, koltuk oturakları, ambalajlar, taşıt parçaları, 250 °C kaynak sıcaklığı / Ortası mavi açık alev, damlalar tekrar yanıyor, geniz yakan koku; cızırdama sesi

- ABS / Taşıt parçaları, cihaz gövdesi, bavul, 350 °C kaynak sıcaklığı / Siyah, köpüğümsü duman, tatlımsı koku; cızırdama sesi

TR

6. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

7. Uygunluk beyanı

STEINEL GmbH, HM 2120 E ve HM 2320 E sıcak hava üfleyicinin 2006/42/EC sayılı Direktif ile uyumlu olduğunu beyan eder AB Uygunluk Beyanının tam metni aşağıdaki internet adresinde mevcuttur: www.stinel.de

8. Üretici garantisi

Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülkenizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz. Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.

Garanti haklarından faydalanma:

Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rıfat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz.

Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr

Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı [phone] üzerinden ulaşabilirsiniz.

9. Teknik özellikler

HM 2320 E

– Şebeke bağlantısı: 230 V, 50/60 Hz

- Güç: 2.300 W

– Hava miktarının ayarı: kademesiz ayarlanabilir

- Kademe / Hava miktarı / Sıcaklık:

1 / 150 l/ dak / 80 °C

2 / 150–500 l/ dak / 80–650 °C

– Sıcaklık ayarı: kademesiz 10 °C adımlar halinde tuşlarla

- Programlar: 1 = 250 °C / yak. 350 l/dak., 2 = 350 °C / ca. 400 l/min., 3 = 450 °C / yak. 500 l/dak.,

E-modu / zaman ayarı

– Kalan sıcaklık göstergesi: Evet

– Hafıza tuşu: ayarlanan programların değiştirilmesi için

- Koruma sınıfı: //

- Koruyucu termik kapanma: Evet

– Termik sigorta: Evet

- Emisyon ses şiddeti seviyesi: ≤ 70 dB (A)

– Titreşim toplam değeri: ≤ 2,5 m/s^2 I K = 0,04 m/s^2

– Ağırlık: 960 g

HM 2120 E

– Şebeke bağlantısı: 220 – 230 V, 50/60 Hz

- Güç: 2.200 W

- Kademe / Hava miktarı / Sıcaklık:

1 / 150 l/ dak. / 80 °C

2 / 150–300 l/ dak. / 80–630 °C

3 / 300–500 l/ dak. / 80–630 °C

– Sıcaklık ayarı: kademesiz 9 adımda ayar düğmesiyle

– Kalan sıcaklık göstergesi: Hayır

- Koruma sınıfı: //

- Emisyon ses şiddeti seviyesi: ≤ 70 dB (A)

– Titreşim toplam değeri: ≤ 2,5 m/s^2 I K = 0,04 m/s^2

– Ağırlık: 850 g

HM 2120 E ayarları

Hava miktarı kademe 2 küçük hava miktarı ve hava miktarı kademe 3 küçük hava miktarı (Temperatur ca.)

Ayar düğmesi Kademe 2 Kademe 31 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Ayar düğmesi konumunun doğruluğuna bağlı olarak, girilen referans değerler +/- 20 °C'ye kadar farklı olabilir.
