NAVODILA ZA UPORABO HM 2120 E STEINEL

1. O tem dokumentu 406
2. Splošna varnostna navodila 406
3. Elementi naprave 409
4. Uvedba v obratovanje 412
5. Aplikacije 418
6. Odstranjevanje 422
7. Izjava o skladnosti 422
8. Garancija proizvajalca 423
9. Tehnični podatki 424

1. O tem dokumentu

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
– Spremembe zaradi tehničnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo o nevarnostih zaradi okoljskih vplivov!

Opozorilo o strupenih plinih in nevarnosti vžiga!

Opozorilo pred nevarnostmi zaradi elektrike!

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrt ali težje poškodbe.

• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.

Pri uporabi električnega orodja je treba upoštevati naslednje osnovne varnostne ukrepe za zaščito pred električnim udarom, nevarnostjo poškodb in požarom.

Če z napravo ne ravnate previdno, lahko pride do požara ali poškodb ljudi. Pred zagonom preverite, ali je aparat poškodovan (omrežni priključni kabel, ohišje itd.), in ga ne uporabljajte, če je poškodovan. Naprave ne uporabljajte brez nadzora. Otroci morajo biti pod nadzorom, da se ne igrajo z aparatom.

Začetni zagon

Ob prvi uporabi se lahko pojavi nekaj dima. Dim je posledica veziva, ki se zaradi toplote med prvo uporabo sprosti iz izolacijske folije grelnika. Napravo je treba postaviti na podstavek, da se dim hitro izloči. Delovni prostor mora biti med prvo uporabo dobro prezračen. Dim, ki se sprošča, ni škodljiv!

Upoštevajte tudi vplive okolice.

• Električnih orodij ne izpostavljajte dežju. Električnih orodij ne uporabljajte, kadar so mokra ali vlažna.
• Pri uporabi naprav v bližini vnetljivih materialov bodite previdni.
• Ne usmerjajte za dlije časa na eno in isto mesto.
• Naprave ne uporabljajte v potencialno eksplozivnih ozračjih.
• Toplota se lahko prenaša na gorljive materiale, ki so pokriti.

Zaščitite se pred električnim udarom.

• Izogibajte se dotikov telesa z ozemljenimi deli, na primer cevmi, radiatorji, pečmi, hladilniki.
• Dokler je vklopljena, naprave nikoli ne puščajte nenadzorovane.

Svoje orodje vedno hranite na varnem mestu.

- Napravo po uporabi postavite na stojno površino in pus-tite, da se ohladi, preden jo boste shranili.

• Orodje, ki ga ne uporabljate, shranjujte v suhem in zaprtem prostoru ter nedosegljivo otrokom.
• To napravo lahko otroci, starejši kot 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi spo- sobnostmi ali brez izkušenj in znanja uporabljajo le, će so pod nadzorom ali će so bile poučene o varni uporabi naprave in razumejo nevarnosti, ki izvirajo iz uporabe.
• Otroci se z napravo ne smejo igrati.
• Čiščenja in uporabniškega vzdrževanja ne smejo opravljati otroci brez nadzora.

Ne preobremenjujte orodja!

• V določenem območju zmogljivosti delate bolje in varneje.
- Orodja ne prenašajte za kabel in z njim ne izvlecite vtiča iz vtičnice.
- Kabel zaščitite pred vročino, oljem in ostrimi robovi.
- Vedno poskrbite, da izpustna cev ni nikoli popolnoma pokrita ali zaprta, tudi će je nameščena šoba.
- V nasprotnem primeru lahko pride do poškodb grelnika ali motorja.

Opozorilo o strupenih plinih in nevarnosti vžiga!

- Zaradi lastne varnosti uporabljajte samo dodatke in priključke, ki so navedeni v navodilih za uporabo ali jih priporoča oziroma določa proizvajalec orodja.

Uporaba orodij ali dodatkov, ki niso priporočeni v navodilih za uporabo ali v katalogu, lahko povzroči nevarnost telesnih poškodb.

Popravila lahko opravlja le usposobljen električar

• To električno orodje je v skladu z ustreznimi varnostnimi predpisi.
• Popravila lahko izvaja le usposobljen električar, sicer lahko pride do nesreč za upravljavca.

3. Elementi naprave

1 Izpihalna cev iz legiranega jekla
2 Odprtina za dovod zraka z mrežico za preprečevanje pred vdiranjem tujkov
3 Snemljiva zaščitna (za težko dostopna mesta)
4 Mehko podnožje
5 Kapica z mehkim koncem
6 Trpežen gumijasti kabel
7 Stopenjsko stikalo (2-stopenjsko/3-stopenjsko)
8 Nastavno kolo za nastavitev temperature
9 Krmilna palica (nastavitev temperature in količine zraka) (samo HM 2320 E)
10 Tipka za način količine zraka (samo HM 2320 E)
11 Tipka za izbiro programa in tipka za shranjevanje(samo HM 2320 E)
12 Nadzor temperature po LCD-zaslonu
13 Prijeten mehek ročaj

14 Obešalo
15 Prikaz preostale toplote (samo HM 2320 E)
16 Omrežni kabel, zamenljiv (samo HM 2320 E)

Dodatki

1 Šoba s širokim curkom 50 mm
2 Šoba s širokim curkom 75 mm
3 Sevalna šoba 50 mm
4 Sevalna šoba 75 mm
5 Komplet strgal za barvo
6 Odbojna šoba
7 Kontakt za stiskanje ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Skrčne cevi 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Komplet skrčnih cevi 3-delni
9 Odbojna šoba za spajkanje
10 Reducirna šoba 14 mm
11 Reducirna šoba 9 mm
12 Fini filter za prah
13 HL-Scan
14 Šoba s širokimi zarezami
15 Pritisni valjček
16 Varilna žica iz umetne mase Trdi PVC, HDPE, PP, ABS
17 Varilni nastavek

Za vašo varnost:

Naprave so opremljene s termozaščito:

1. Izklop termozaščite izklopi gretje, će je izstop zraka iz izpustne odprtine premočno oviran (zastoj toplote). Puhalo kljub temu deluje naprej. Na zaslonu vas na to opozori opozorilni trikotnik za izklop.

Ko je izpustna odprtina spet prosta, se gretje po kratkem času spet samo vklopi. Opozorilni trikotnik potem na zaslonu ugasne. Termozaščitni izklop se lahko odzove tudi po izklopu naprave, zato lahko pri ponovnem vklopu traja dlje kot običajno, da je ponovno dosežena temperatura na izpustni odprtini. (samo za HM 2320 E)

1. Termostikalo pri preobremenitvi napravo v celoti izklopi. (HM 2120 E / HM 2320 E)

Prikaz preostale toplote (samo HM 2320 E)

Prikaz preostale toplote je namenjen optičnemu opozorilu za preprečevanje poškodb ob neposrednem stiku kože z vročo izpustno cevjo. Prikaz preostale toplote deluje tudi, ko je omrežni kabel izvlečen.

Od delovanja 90 sekund je prikaz pripravljen na delovanje in utripa, dokler temperatura na izpustni cevi ob temperaturi okolice ne pade na manj kot 60 °C. Če naprava dela manj kot 90 sekund, prikaz preostale toplote ni aktiven. V vsakem primeru je odgovoren uporabnik, ki mora biti pri vsakem delu s puhali vročega zraka previden.

4. Uvedba v obratovanje

Upoštevajte: Razdalja do obdelovanca je odvisna od materiala in predvidenega načina obdelave. Zaradi količine zraka in temperature izvedite najprej preizkus! S šobami, ki jih lahko pritrdite na pištolo (šobe so del pribora, glejte ovitek), lahko natančno kontrolirate tok vročega zraka. Ravnajte previdno pri menjavi vročih šob! Kadar pištolo na topel zrak uporabljate v samostoječem položaju, poskrbite, da stoji na stabilnem, čistem mestu.

HM 2120 E

Napravo vklopite in izklopite s stopenjskim stikalom (7) na hrbtni strani ročaja. Poleg tristopenjske regulacije števila vrtljajev oz. količine zraka (stopnja 1 je stopnja hlajenja z 80 °C ) se lahko nastavi temperatura brezstopenjsko v korakih 2 in 3 in v območju od 80 °C – 630 °C preko nastavljalnega kolesa (8). Števila, prikazana na nastavljalnem kolesu od 1 – 9 služijo pri tem za orientacijo. "1" pomeni 80 °C, pri "9" se doseže najvišja temperatura 630 °C. Količina zraka se spreminja v treh stopnjah z 150/150-300/300-500 l/min. Zaščitno cev (3) je mogoče sneti preko bajonetnega zapirala. Vklojni postopki povzročijo kratkotrajno zmanjšanje napetosti. Ob neugodnih omrežnih pogojih lahko pride do vpliva na druge naprave. Pri omrežni impendanci pod 0,43 ohmov ni za pričakovati motenj.

HM 2320 E

1. Zagon

Napravo vklopite in izklopite s stopenjskim stikalom (7) na hrbtni strani ročaja. Krmilna palica (9) je namenjena reguliranju temperature in količine zraka oz. števila vrtljajev zračnika.

2. Nastavitev temperature

Stopnja 1 je stopnja za hladen zrak, temperatura znaša vedno 80 °C.

Stopnjo ohlajanja uporabljajte za sušenje barve, hlajenje obdelovanih izdelkov ali za hlajenje šobe pred menjavo pribora. Na stopnji 2 lahko nastavite temperaturo brezstopenjsko na vrednost, ki je med 80 °C – 650 °C, in sicer na upravljalnem polju z LCD prikazom.

Na izhodu iz šobe se meri dejanska temperatura in prikaže na zaslonu. Krmilna palica (9) služi kot tipka za vnos s funkcijo minusa in plusa. Nastavitev temperature se začne pri 80 °C in konča pri maks. 650 °C.

Kratek pritisk na "+" ali "-" krmilne palice povišuje oz. znižuje nastavljeno vrednost v korakih po 10 ° Z daljšim pritiskom na krmilno palico se vrednosti temperature hitreje dosežejo. Ko je želena temperatura nastavljena, potrebuje puhalo v odvisnosti od izbranega števila vrtljajev oz. količine zraka nekaj sekund, da doseže nastavljeno vrednost. Nastavljena želena temperatura se za 3 sekunde prikaže na zaslonu. Nato se spet prikaže aktualna dejanska temperatura. Znak "°C/°F" utripa tako dolgo, dokler ni dosežena želena temperatura.

Če želite temperaturo ponovno nastaviti, pritisnite ponovno na krmilno palico za povišanje oz. znižanje vrednosti. Po izklopu puhala vročega zraka ostane zadnja nastavljena vrednost ohranjena.

3. Nastavitev količine zraka

Za spreminjanje količine zraka najprej pritisnite na tipko "Količina zraka"; simbol za ventilator utripa. Nato opravite spremembe prek krmilne palice. Če 5 sek. ne spreminjate količine zraka, samodejno zapustite način nastavljanja količine zraka. Če uporabnik po nastavitvi količine zraka ponovno pritisne na tipko za količino zraka, takoj zapusti način nastavitve količine zraka. Količina zraka se razlikuje med min. 150 l/min do maks. 500 l/min.

4. Delovanje programov (P)

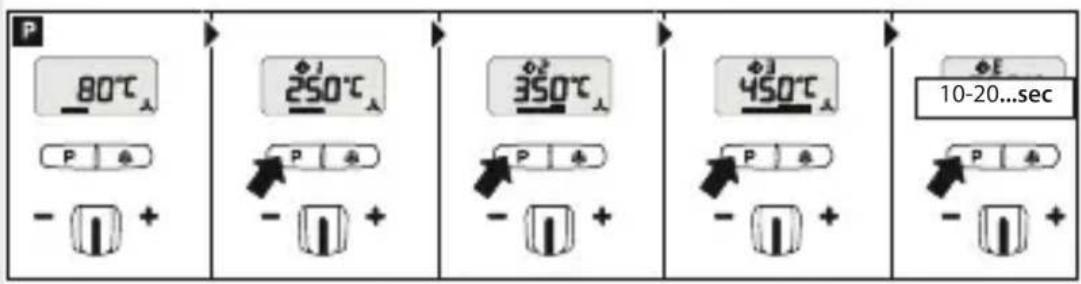

HM 2320 E ima poleg normalnega delovanja tudi štiri tovarniško nastavljene programe za najpogostejša dela. Tovarniško so nastavljeni štirje programi za najpogostejša dela. Pritisnite tipko "P" za delovanje programov (11).

Prikaže se cifra 1 za program 1.

Z dodatnim pritiskanjem na programsko tipko pridete do programov 2 – 4.

Prednastavljeni programi

Program Temp. °C Zrak l/min. Uporaba
1 250 °C ca. 350			Oblikovanje plastičnih cevi
2 350 °C ca. 400			Varjenje plastične mase
3 450 °C ca. 500 Odstranjevanje laka
E--			Nastavitev časa izva- janja v sekundah

5. Funkcija shranjevanja (S - samo HM 2320)

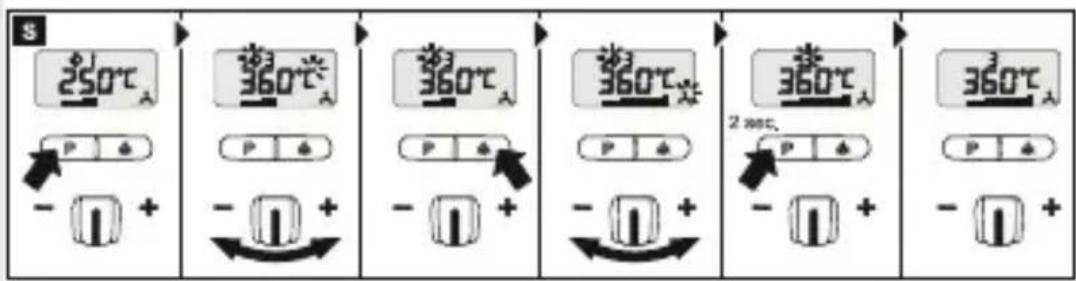

Vrednost štirih programov lahko vedno spreminjate in shranite. V ta namen pritisnite najprej programsko tipko "P" (11), da se bo prikazal program, ki ga nameravate spremeniti. Nastavite želeno temperaturo in količino zraka. Simbol za shranjevanje utripa na LCD-ju in prikazuje, da je bil izbrani program uporabnika spremenjen. To nastavi- tev v izbranem programu uporabnika shranite tako, da pritisnete na tipko za izbiro programa in jo držite. Simbol za shranjevanje utripa še pribl. 2 sek. naprej. Če simbol za shranjevanje zasveti, so vnesene vrednosti shranjene v programu. Za vrnitev k normalnemu načinu delovanja pritisnite na programsko tipko tako dolgo, da se bo simbol programa v displeju odstranil. Za vrnitev k normalnemu načinu delovanja pritiskajte na programsko tipko tako dolgo, da simbol programa na zaslonu ugasne.

6. Način ECO (samo HM 2320 E)

Z ročno nastavljivim časom nova funkcija e-mode omogoča uporabo (HM 2320 E) brez gretja in z minimalnim številom vrtljajev motorja. Uporabniku ponuja prednost prihranka energije in zagotavlja varnost pri stalni uporabi, saj naprava ob uporabi funkcije e-mode deluje le še v zmanjšanjem obsegu.

Čas nastavite v programu E. Znaša lahko od 0 do 1990 sekund. Če je enak nič, je funkcija izklopljena. Če programsko tipko pritisnete za nekaj sekund, se čas shrani, tudi će je naprava izklopljena.

Napravo lahko v normalno delovanje vrnete tako, da pritisnete krmilno palico, programsko tipko ali gumb ventilatorja. Prednastavljena temperatura in količina zraka se aktivirata neposredno.

P 80°C P + - 250°C P + - 350°C P + - 450°C P + - 10-20...sec P + -

250°C 360°C 360°C 360°C 360°C 360°C 2 sec. - - + + - - + +

1. Stopenjsko stikalo II
2. Pritisnite tipko P za program E Krmilna palica +/- 10 do 1990 sek. Pritisnite in držite tipko za izbiro programa, dokler se ne prikaže simbol za shranjevanje, da shranite izbrani čas delovanja.

1. Ročno ali s tipkami za izbiro programa nastavite želeno temperaturo/uporabniško nastavitev.
2. Nastavljena temperatura/uporabniška nastavite ostane nespremenjena do poteka izbranega časa delovanja.
3. Po poteku izbranega časa delovanja se naprava preklopi v e-mode (minimalno število vrtljajev motorja). To je vidno s prikazom E na zaslonu LCD.
4. S pritiskom krmilne palice, programske tipke in tipke ventilatorja se nastavljeni uporabniški program z izbranim časom delovanja vedno zažene znova.

- + - +

1. V e-mode prednastavljena količina zraka je tovarniška nastavitev. To lahko po potrebi v stopnji stikala I (hladna stopnja) prilagodite gor ali dol.

Če nastavite drugo stopnjo količine zraka, lahko to shranite v programu "E" in stopnji stikala II tako, da držite pritisnje-no programsko tipko.

7. Menjava kabla (samo HM 2320 E)

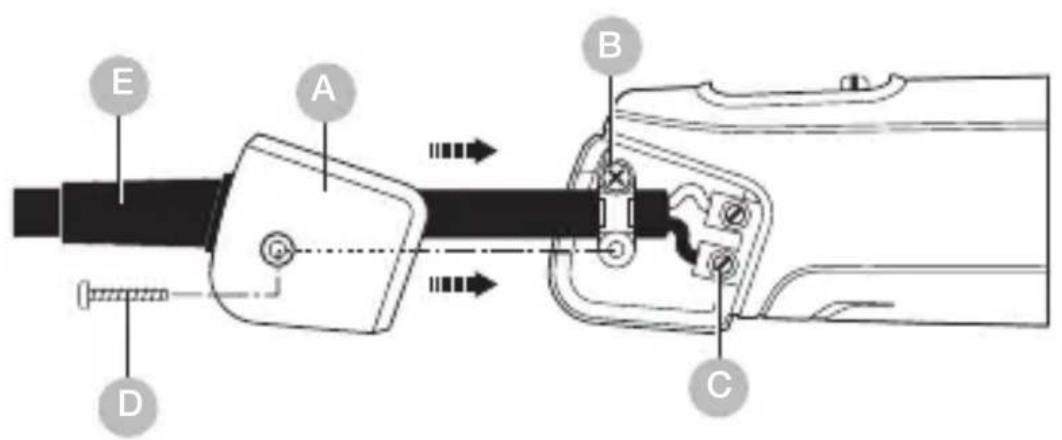

Če je omrežni kabel poškodovan, ga je mogoče brez težav zamenjati brez odpiranja ohišja:

4.1

E A B C D

Pomembno! Napravo odklopite od el. omrežja.

1. Vijak odpustite D in snemite pokrov A.
2. Odpustite vlečno razbremenitev B.
3. Odpustite omrežne sponke c.
4. Izvlecite kabel E .
5. Vstavite nov kabel in ga v obratnem vrstnem redu (1. privijačite omrežne sponke itd.) ponovno pritrdite.

5. Aplikacije

V nadaljevanju vam predstavljamo nekaj aplikacij za pihal-nike vročega zraka STEINEL.

5.1 HM 2120 E

Odstranjevanje barve: barvo zmehčajte in jo nato z lopatico in strgalom na čist način odstranite.

Kabel za krčenje potisnite preko mesta, ki ga želite izolirati, in ga ogrejte z vročim zrakom. Pri tem se bo kabel skrčil za 50 % svojega premera, da bo tako nastal tesen spoj. Posebno hitro in enakomerno krčenje je mogoče izvesti z reflektorsko šobo. Tesnjenje in stabilizacija kabelskih mostičev, izolacija spajkanih mest, združevanje kabelskih vrvi, oplaščevanje lestenčnih spojk.

Oblikovanje PVC: Plošče, cevi ali smučarske čevlje je mogoče z vročim zrakom zmehčati in jih oblikovati.

Oblikovanje: Smučarske in športne čevlje je mogoče odlično prilagoditi.

Odspajkanje: Elektronske sestavne elemente je mogoče z reducirno šobo na hiter in čist način ločiti od plošče za vodnike.

Mehko spajkanje: Najprej očistite kovinske dele, ki jih nameravate povezati, nato mesto spajkanja ogrejte z vročim zrakom in dodajajte žico za spajkanje. Pri spajkanju uporabite talilo za preprečitev nastajanja oksida ali žico za spajkanje z žilo s talilom.

Varjenje in oblikovanje umetnih mas: Vsi deli, ki jih boste varili, morajo biti iz enake umetne mase. Uporabite ustrezno varilno žico.

5.2 HM 2320 E

Varjenje folije: Folije položite eno preko druge in jih zvarite. Vroči zrak usmerite s šobo z režo pod zgornjo folijo, nato pritisnite s pritisnim valjem obe foliji trdno skupaj. Dodatna možnost: popravljanje šotorskih krila iz PVC-ja s prekrivnim varjenjem s šobo z režo.

Pomoč za izbiro pravilne varilne žice pri varjenju umetnih mas

Material / Načini uporabe / Razpoznavne značilnosti

- Trdi PVC / Cevi, fittingi, plošče, gradbeni profili, tehnični kalupi 300 °C temperatura varjenja / Zogleni v plamenu, oster vonj, ropotajoč zvok

- Trdi PE (HDPE) polietilen / Kadi, košare, kanistri, izolacijski material, cevi 300 °C temperatura varjenja / Svetel rumen plamen, kapljice gorijo naprej, vonj po ugasnjeni sveči; ropotajoč zvok

- PP polipropilen / Odtočne cevi HT, kalupi sedišč, embalaža, deli za vozila 250 °C temperatura varjenja / Svetel plamen z modrim jedrom, kapljice gorijo še naprej, oster vonj; ropotajoč zvok

- ABS / Deli za vozila, ohišja naprav, kovčki, 350 °C temperatura varjenja / Črn, kosmičast ogenj, sladkoben vonj; ropotajoč zvok

6. Odstranjevanje

Električne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

Podjetje STEINEL GmbH izjavlja, da je pihalnik HM 2120 E in. HM 2320 E skladen z Direktivo 2006/42/ES Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

8. Garancija proizvajalca

Kot kupcu so vam v skladu s 437. členom in nadaljnjimi členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonske-ga garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.

Uveljavljanje:

Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali ne-posredno na naš naslov: Nexum d.o.o Obrtniška ulica 11, 1370 Logatec. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.nexum.si / [e-mail]

Če imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa [phone]

9. Tehnični podatki

HM 2320 E

– Pomnilniška tipka: za spreminjanje pred-nastavljenih programov

– Zaščitni razred: //

– Izklop termozaščite: da

- Toplotna varovalka: da

– Nivo emisij zvočnega tlaka: ≤ 70 dB (A)

- Skupna vrednost nihanja: ≤ 2,5m / s^2 I K = 0,04m / s^2

- Teža: 960 g

HM 2120 E

– Omrežni priključek: 220 – 230 V, 50/60 Hz

- Moč: 2.200 W

– Zaščitni razred: //

- Toplotna varovalka: da

– Nivo emisij zvočnega tlaka: ≤ 70 dB (A)

- Skupna vrednost nihanja: ≤ 2,5m / s^2 I K = 0,04m / s^2

- Teža: 850 g

Nastavitve HM 2120 E

Glede na natančnost položaja nastavnega kolesa lahko navedene smerne vrednosti odstopajo za do +/- 20 °C.
