NÁVOD K OBSLUZE HM 2120 E STEINEL

1. K tomuto dokumentu 317
2. Všeobecné bezpečnostní pokyny 317
3. Prvky zařízení 320
4. Uvedení do provozu 323
5. Aplikace 329
6. Likvidace 333
7. Prohlášení o shodě 333
8. Záruka výrobce 334
9. Technické parametry 335

1. K tomuto dokumentu

– Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
– Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím!

Upozornění na nebezpečí způsobené vlivy prostředí!

Varování před toxickými plyny a nebezpečím vznícení!

Varování před ohrožením elektrickým proudem!

2. Všeobecné bezpečnostní pokyny

Nebezpečí v důsledku nedodržení předpisů návodu k obsluze!

Tento návod obsahuje důležité informace pro bezpečnou manipulaci s přístrojem. Na možná nebezpečí je upozorněno zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečtěte návod.
• Řidte se bezpečnostními pokyny.
• Musí být stále přístupné.

Při používání elektrického nářadí je třeba dodržovat následující základní bezpečnostní opatření na ochranu před úrazem elektrickým proudem, nebezpečím zranění a požáru.

Při neopatrném zacházení se spotřebičem může dojít k požáru nebo ke zranění osob. Před uvedením spotřebiče do provozu zkontrolujte, zda není poškozen (přívodní síťový kabel, kryt atd.), a pokud je poškozen, spotřebič nepoužívejte. Spotřebič nepoužívejte bez dozoru. Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát.

Prvotní uvedení do provozu

Při prvním použití se může uvolňovat kouř. Kouř je způsoben pojivy, která se při prvním použití uvolňují z izolační fólie ohřívače vlivem tepla. Spotřebič by měl být umístěn na základně, aby se zajistil rychlý únik kouře. Pracovní prostor by měl být během prvního použití dobře větrán. Vyzařovaný kouř není škodlivý!

Upozornění na nebezpečí způsobené vlivy prostředí!

• Nevystavujte elektrické nářadí dešti.
  Nepoužívejte elektrické nářadí, pokud je vlhké nebo se nachází ve vlhkém či mokrém prostředí.
• Při používání spotřebiče v blízkosti hořlavých materiálů dbejte zvýšené opatrnosti.
• Nemířte na stejné místo po dlouhou dobu.
• Nepoužívejte v přítomnosti výbušného prostředí.
• Teplo se může prénášet na hořlavé materiály, které jsou zakryté.

Varování před ohrožením elektrickým proudem!

- Vyvarujte se kontaktu těla s uzemněnými částmi, např. s potrubím, radiátory, sporáky, chladničkami.

- Nenechávejte spotřebič v provozu bez dozoru.

! Uložte své nářadí bezpečně.

- Po použití položte spotřebič na stojící plochu a před zaba- lením jej nechte vychladnout.

• Nepoužívané nářadí musí být uloženo v suché, uzamčené místnosti mimo dosah dětí.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím.
• Děti si se spotřebičem nesmí hrát.
• Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Nepřetěžujte své nářadí!

• V uvedeném rozsahu výkonu pracujete lépe a bezpečněji.
- Nepřenášejte nástroj za kabel a nepoužívejte jej k vytahování zástrčky ze zásuvky.
- Chraňte kabel před teplem, olejem a ostrými hranami.
- Vždy dbejte na to, aby vypouštěcí potrubí nebylo nikdy zcela zakryto nebo uzavřeno, a to ani v případě, že je nasazena tryska.
- V opačném případě může dojít k poškození ohřívače nebo motoru.

Varování před toxickými plyny a nebezpečím vznícení!

• V zájmu vlastní bezpečnosti používejte pouze příslušenství a nástavce, které jsou uvedeny v návodu k obsluze nebo doporučeny či specifikovány výrobcem nářadí.
• Použití jiného nářadí nebo příslušenství, než je doporučeno v návodu k obsluze nebo v katalogu, může představovat riziko zranění.

Opravy může provádět pouze kvalifikovaný elektrikář

• Toto elektrické nářadí splňuje příslušné bezpečnostní předpisy.
• Opravy smí provádět pouze kvalifikovaný elektrikář, jinak může dojít k úrazu obsluhy.

3. Prvky zařízení

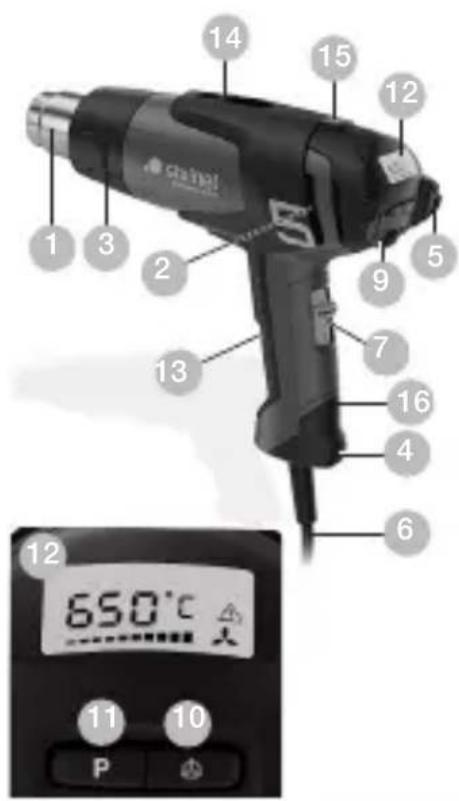

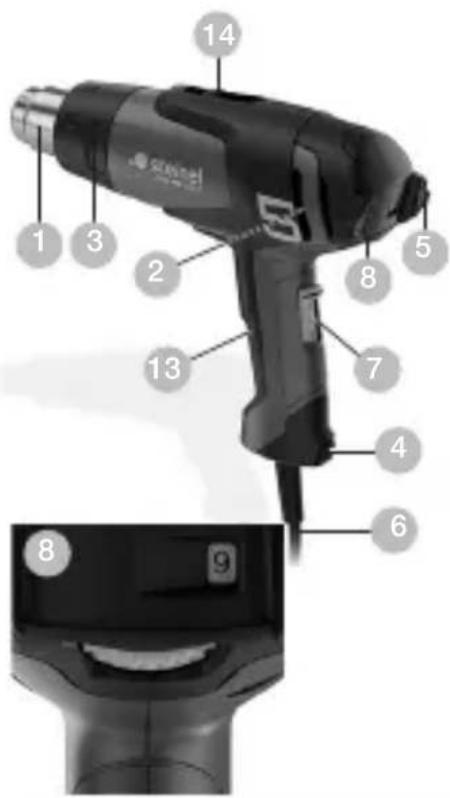

3.1 HM 2120 E a HM 2320 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 650°C

1 Vyfukovací trubka z jakostní oceli
2 Přívod vzduchu s mřížkovou sítí zadržuje cizí tělesa
3 Snímatelná ochranná trubice (pro těžko přístupná místa)
4 Měkká patka
5 Měkká koncová krytka
6 Zatížitelný kabel s pryžovou izolací
7 Přepínač výkonových stupňů (2stupňový/3stupňový)
8 Regulační kolečko k nastavení teploty
9 Joystick (nastavení teploty a množství vzduchu) (jen HM 2320 E)
10 Tlačítko pro režim množství vzduchu (jen HM 2320 E)
11 Tlačítko výběru programů a tlačítko uložení (jen HM 2320 E)
12 Sledování teploty na displeji LCD
13 Příjemná měkká rukojeť
14 Závěs

15 Indikace zbytkového tepla (jen HM 2320 E)
16 Výměnný sít'ový kabel (jen HM 2320 E)

Příslušenství

1 Široká rozptylová tryska 50 mm
2 Široká rozptylová tryska 75 mm
3 Odrazová tryska 50 mm
4 Odrazová tryska 75 mm
5 Souprava škrabek na barvu
6 Reflektorová tryska
7 Lemovací spojka ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Smršťovací bužírky 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Sada smršťovacích bužírek, 3dílná
9 Pájecí reflektorová tryska
10 Redukční tryska 14 mm
11 Redukční tryska 9 mm
12 Jemný prachový filtr
13 HL-scan
14 Široká štěrbinová tryska
15 Přítlačný váleček
16 Plastový svařovací drát Tvrdý PVC, HDPE, PP, ABS
17 Svařovací bota

Pro vaši bezpečnost:

Přístroje jsou vybaveny tepelnou ochranou:

1. Tepelné ochranné vypnutí vypne ohřev, pokud je silně bráněno unikání vzduchu z výfukového otvoru (hromadění tepla). Pistole však běží dále. Na displeji se objeví výstražný trojúhelník, který upozorňuje na vypnutí.

Po uvolnění výfukového otvoru se ohřev po krátké době zase samočinně zapne. Z displeje zmizí výstražný trojúhelník. Tepelné ochranné vypnutí může i po vypnutí přístroje zareagovat tak, že po opětovném zapnutí bude trvat déle než obvykle, než bude na výfukovém otvoru dosaženo určité teploty. (jen pro HM 2320 E)

1. Tepelná pojistka při přetížení vypne celý přístroj. (HM 2120 E / HM 2320 E)

Indikace zbytkového tepla (jen HM 2320 E)

Indikace zbytkového tepla slouží jako optické varovné upozornění, aby bylo zabráněno poranění při přímém kontaktu kůže s horkou vyfukovací trubkou. Indikace zbytkového tepla funguje i u vytaženého síťového kabelu! Od doby provozu 90 sekund je indikace funkční a bliká tak dlouho, dokud teplota na vyfukovací trubce při pokojové teplotě neklesne pod 60 °C. Je-li přístroj v provozu po dobu kratší než 90 sekund, tak není indikace zbytkového tepla aktivní. V každém případě zůstává odpovědnost u uživatele, protože při zacházení s horkovzdušnou pistolí je vždy třeba velké opatrnosti.

4. Uvedení do provozu

Prosím dodržujte: Vzdálenost od obráběného objektu se řídí podle materiálu a zamýšleného druhu obrábění. Pokud jde o množství vzduchu a teplotu, tak vždy nejdříve provedte test! Pomocí nasouvatelných trysek, jenž jsou k dostání jako příslušenství (viz stranu s příslušenstvím v obálce), lze horký vzduch bodově nebo plošně regulovat. Opatrně při vyměňování horkých trysek! Budete-li horkovzdušnou pistoli používat jako stabilní přístroj, zajistěte její bezpečnou polohu bez nebezpečí skluzu a čistý podklad.

HM 2120 E

Přístroj se zapíná a vypíná přepínačem výkonových stupňů (7) na zadní straně rukojeti. Vedle třístupňové regulace otáček/množství vzduchu (stupeň 1 představuje stupeň ochlazování s 80 °C) je možné regulačním kolečkem (8) plynule nastavit teplotu ve stupních 2 a 3 v rozmezí 80-630 °C. Čísla 1–9 zobrazená na regulačním kolečku slouží k lepší orientaci. »1« znamená 80 °C, u »9« je dosaženo maximální teploty 630 °C. Množství vzduchu se mění ve třech stupních 150/150–300/300–500 l/min. Ochrannou trubici (3) lze sejmout za pomoci bajonetového uzávěru.

Postupy při zapínání způsobují krátkodobé poklesy napětí. V případě nepříznivých síťových podmínek může dojít k poškození jiných zařízení. U impedancí sítě menších než 0,43 ohmů nelze očekávat poruchy.

HM 2320 E

1. Uvedení do provozu

Přístroj se zapíná a vypíná přepínačem výkonových stupňů (7) na zadní straně rukojeti. Joystick (9) slouží k regulaci teploty a množství vzduchu, popř. otáček ventilátoru.

2. Nastavení teploty

Stupeň 1 je stupeň ochlazování; teplota vždy činí 80 °C. Stupeň ochlazování používejte k vysoušení barvy, ochlazování obrobků nebo trysky před výměnou části příslušenství. Pomocí ovládacího panelu s LCD displejem může být na 2. stupni plynule nastavována teplota v rozsahu 80–650 °C. Skutečná teplota se měří na výstupu trysky a je zobrazena na displeji. Joystick (9) slouží jako zadávací tlačítka s funkcí plus/minus. Teplotu lze nastavit od 80 °C až max. do 650 °C.

Krátkým stisknutím joysticku „+/-“ lze nastavenou hodnotu zvyšovat, popř. snižovat v krocích po 10°. Delší stisknutí joysticku vyvolá rychlejší zvyšování, popř. snižování hodnot teploty. Po nastavení požadované teploty potřebuje pistole v závislosti na zvolených otáčkách/množství vzduchu několik sekund, než dosáhne nastavené hodnoty. Nastavená požadovaná teplota se na 3 sekundy zobrazí na displeji. Poté se tam zobrazí aktuální skutečná teplota. Značka „°C/°F“ bliká tak dlouho, dokud není dosaženo žádané teploty.

Chcete-li znovu nastavit teplotu, pak jednoduše pohy- bem joysticku zvyšte, popř. snižte teplotu. Po vypnutí horkovzdušné pistole zůstane zachována naposledy nastavená hodnota.

3. Nastavení množství vzduchu

Ke změně množství vzduchu nejdříve stiskněte tlačítko „Množství vzduchu“; bliká symbol ventilátoru. Poté joystickem provedte nastavení. Nedojde-li během 5 sekund ke změně množství vzduchu, bude režim pro nastavování množství vzduchu automaticky ukončen. Pokud uživatel po nastavení množství vzduchu opět stiskne toto tlačítko, bude režim pro nastavování množství vzduchu automaticky ukončen. Množství vzduchu kolísá od min. 150 l/min do max. 500 l/min.

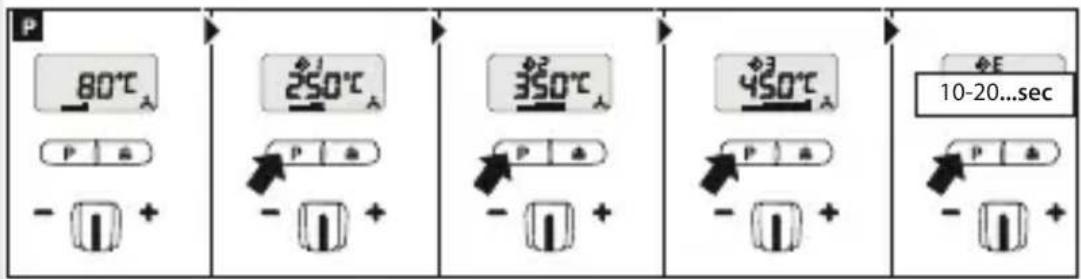

4. Naprogramovaný provoz (P)

HM 2320 E má navíc k normálnímu provozu čtyři programy nastavené z výroby pro nejčastější práce.

Z výroby jsou nastaveny čtyři programy pro nejčastěji vykonávanou práci. K zahájení naprogramovanému provozu (11) stiskněte tlačítko „P“.

Objeví se číslice 1 pro program 1. Po dalším stisknutí programového tlačítka se dostanete k programům 2–4. Po opětovném stisknutí tlačítka se dostanete zpět do normálního provozu.

Přednastavené programy

Program Tepl. °C		Vzduch l/min.	Použití
1 250 °C	asi 350		tvarování plastovýchtrubek
2 350 °C	asi 400		svařování plastovýchčástí
3 450 °C	asi 500		odstraňování vrstevlaků
E --			Nastavení doby běhuv sekundách

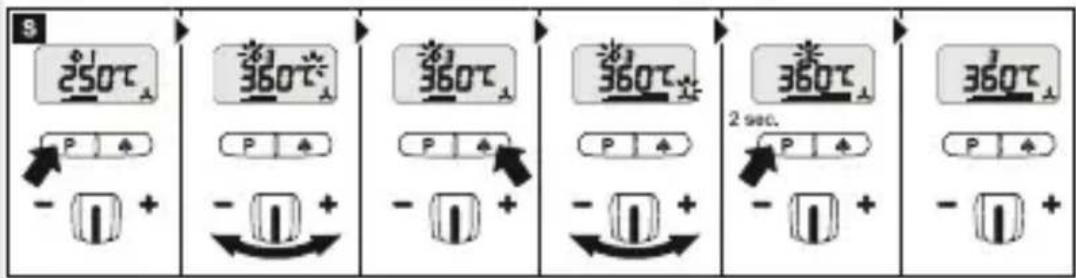

5. Funkce ukládání (S - jen HM 2320)

Hodnoty těchto čtyř programů mohou být kdykoliv změněny a uloženy. K tomu účelu nejdříve stiskněte programové tlačítko „P“ (11), až se objeví měněný program.. Nastavte požadované množství vzduchu a teplotu. Symbol uložení na displeji LCD bliká a indikuje, že došlo ke změně vybraného uživatelského programu. K uložení tohoto nastavení ve zvoleném uživatelském programu stiskněte a držte stisknuté tlačítko výběru programů. Symbol uložení bliká dále asi 2 sekundy. Pokud symbol uložení nepřerušeně svítí, byly zadané hodnoty uloženy v programu. K návratu do normální funkce stiskněte programové tlačítko, symbol programu z displeje zmizí. K návratu do normální funkce stiskněte tlačítko programu, aby symbol programu zmizel z obrazovky.

6. EKO režim (jen HM 2320 E)

Nová funkce e-mode díky ručně nastavitelnému času umožňuje použití (HM 2320 E) bez topného tělesa a s

minimálními otáčkami motoru. Nabízí uživateli výhodu úspory energie a zajištění bezpečnosti v případě, že přístroj není trvale používán, protože funguje pouze na snížené úrovni, když je aktivován e-mode.

Čas se nastavuje v programu E. Může činit 0 až 1 990 sekund. Je-li funkce deaktivována, pak se čas rovná nule. Stisknutím programového tlačítka na několik sekund se čas uloží, i když je přístroj vypnutý.

Po stisknutí joysticku, programového tlačítka nebo tlačítka ventilátoru je možné vrátit přístroj do normálního provozu. Přímo se aktivuje přednastavená teplota a množství vzduchu.

P 80°C 250°C 350°C 450°C ΦE 10-20...sec

S 250℃ P + 360℃ P + 360℃ P + 360℃ 2 sec. P + 360℃ P + - 1 +

1. Přepínač výkonových stupňů II
2. Stiskněte tlačítko P k programu E joystick na -/+10 až 1 990 s. Stiskněte a podržte tlačítko výběru programu, dokud se nezobrazí symbol paměti pro uložení vybrané doby běhu.

*Pozor: Na displeji se současně nezobrazí údaj „s“. Viditelné jsou nastavené sekundy.

1. Nastavte požadovanou teplotu/provedte uživatelské nastavení ručně nebo prostřednictvím tlačítek výběru programu.
2. Nastavená teplota/uživatelské nastavení se nyní udržuje konstantní až do uplynutí vybrané doby běhu.
3. Po uplynutí vybrané doby běhu se přístroj přepne do režimu e-mode (minimální otáčky motoru). Viditelné je to díky písmenu E na displeji LCD.
4. Po stisknutí joysticku, programového tlačítka a tlačítka ventilátoru se vždy znovu spustí nastavený uživatelský program s vybranou dobou běhu.

- + - +

1. Množství vzduchu přednastavené v režimu e-mode je nastavení z výroby. V případě potřeby jej lze ve stupni přepínače I (ochlazovací stupeň) nastavit nahoru nebo dolů. Má-li být nastaven jiný stupeň množství vzduchu, může být uložen v programu „E“ a stupni přepínače II stisknutím a držením programového tlačítka.

7. Výměna kabelu (jen HM 2320 E)

Je-li síťový kabel poškozen, je možno jej bez problémů vyměnit, aniž by bylo nutno otevírat pouzdro přístroje.

4.1

E A B C D

Důležité! Odpojte přístroj od sítě.

1. Povolte šroub D sejměte krytku A.
2. Povolte odlehčovací sponu B.
3. Povolte sítóvé svorky c.
4. Vytáhněte kabel E.
5. Vložte nový kabel a jeho upevnění provedte v obráceném pořadí (1. Zase přišroubujte síťové svorky atd.).

5. Aplikace

Níže uvádíme některé aplikace horkovzdušných dmychadel STEINEL.

5.1 HM 2120 E

Odstranění barvy: Barva je rozbředlá a může být čistě odstraněna stěrkou a škrabkou.

Smršťování kabelových návlaček: Smršťovací bužírka se posune na izolované místo a ohřívá se horkým vzduchem. Tím se bužírka smrští přibližně o 50 % svého průměru, a tak zajistí těsný spoj. Zvláště rychlé a stejnoměrné smršťování pomocí reflektorových trysek. Utěsnění a stabilizace přetržených kabelů, izolace pájených míst, svázání kabelových svazků, oplášťování svítidlových svorkovnic.

Tvarování PVC: Desky, trubky nebo tvarované díly se horkým vzduchem změkčí a lze je vytvarovat.

Tvarování: Lze perfektně přizpůsobit lyžařské a sportovní boty.

Odpájení: Elektronické konstrukční prvky jsou rychle a čistě odděleny od desky s plošnými spoji redukční tryskou.

Pájení naměkko: Spojované kovové díly nejdříve vyčistěte, pak pájené místo ohřejte horkým vzduchem a vložte pájecí drát. K pájení použijte tavidlo, aby bylo zabráněno tvorbě oxidů, nebo pájecí drát s tavidlem.

Svařování a spojování plastů: Všechny díly, jenž mají být svařeny, musí být vyrobeny ze stejného plastu. Použijte odpovídající svařovací drát.

5.2 HM 2320 E

Svařování fólií: Fólie položíte na sebe a svaříte. Horký vzduch je štěrbinovou tryskou veden pod horní fólii, pak jsou obě fólie přítlačným válečkem pevně přítlačeny k sobě. Také je možné: Oprava stanových plachet z PVC pomocí svařování s přeplátováním se štěrbinovou tryskou.

Pomoc při výběru správného svařovacího drátu při svařování plastů

Materiál / Způsoby použití / Rozeznávací znaky

– PVC, tvrdý / Trubky, fitinky, desky, stavební profily, technické tvarované díly svařovací teplota 300 °C / Zuhelnatění v plamenu, ostrý zápach; chrastící zvuk

- PE tvrdý (HDPE) Polyetylen / Vany, koše, kanystry, izolační materiál, trubky svařovací teplota 300 °C / Světlý žlutý plamen, kapky hoří dále, zápach jako po uhašení svíčky; chrastící zvuk

- PP Polypropylen / Odpadní trubky HT, skořepiny sedadel, obaly, díly motorových vozidel svařovací teplota 250 °C / Světlý plamen s modrým jádrem, kapky hoří dále, ostrý zápach; chrastící zvuk

- ABS / Díly motorových vozidel, přístrojové skříně, kufry svařovací teplota 350 °C / Černý, vločkovitý kouř, nasládlý zápach; chrastící zvuk

6. Likvidace

Elektrické přístroje, příslušenství a obaly musí být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

7. Prohlášení o shodě

Společnost STEINEL GmbH tímto prohlašuje, že horkovzdušné dmychadlo HM 2120 E e HM 2320 E je v souladu se směrnicí 2006/42/ES Úplné znění EU prohlášení o shodě je k dispozici na následující internetové adrese:

www.steinel.de

8. Záruka výrobce

Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena. Poskytneme vám 5 letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady. Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.

Uplatňování záruky:

Chcete-li váš výrobek reklamovat, zašlete jej nedemonto-vaný a vyplaceně s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4. Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.

Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.stinel.cz

Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku [phone].

9. Technické parametry

HM 2320 E

– Připojení k síti: 230 V, 50/60 Hz

- Výkon: 2.300 W

– Nastavení množství vzduchu: Plynule regulovatelný

– Stupeň / Množství vzduchu / Teplota:

1 / 150 l/ min / 80 °C

2 / 150–500 l/ min / 80–650 °C

– Nastavení teploty: Plynulé v krocích po 10 °C pomocí tlačítek

- Programy: 1 = 250 °C / asi 350 l/min., 2 = 350 °C / asi 400 l/min., 3 = 450 °C / asi 500 l/min., E-režim / nastavení času

– Indikace zbytkového tepla: Ano

– Tlačítko uložení: Ke změně nastavených programů

– Třída ochrany: //

– Emisní hladina zvukového tlaku: ≤ 70 dB (A)

– Celková hodnota kmitání: ≤ 2,5 m/s^2 I K = 0,04 m/s^2

– Hmotnost: 960 g

HM 2120 E

– Připojení k síti: 220 – 230 V, 50/60 Hz

- Výkon: 2.200 W

– Stupeň / Množství vzduchu / Teplota:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–630 °C

3 / 300 - 500 l/ min / 80 - 630 °C

– Nastavení teploty: Plynulé v 9 krocích regulačním kolečkem

– Indikace zbytkového tepla: Ne

– Třída ochrany: //

– Emisní hladina zvukového tlaku: ≤ 70 dB (A)

– Celková hodnota kmitání: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2

– Hmotnost: 850 g

Nastavení HM 2120 E

Množství vzduchu stupeň 2 malé množství vzduchu a množství vzduchu stupeň 3 malé množství vzduchu

Regulační kolečko	stupeň 2 stupeň 3
1 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Podle presné polohy regulačního kolečka se mohou uvedené směrné hodnoty odlišovat až o +/-20 °C.

Obsah

2. Všeobecné bezpečnostné pokyny

Nebezpečenstvo v dôsledku nedodržania návodu na obsluhu!

• Návod si dôkladne prečítajte.
• Dodržiavajte bezpečnostné pokyny.
• Návod uložte na dostupnom mieste.

• Vyhnite sa kontaktu tela s uzemnenými častami, napr. s potrubím, radiátormi, sporákmi, chladničkami.
• Počas prevádzky nenechávajte spotrebič bez dozoru.

Uložte svoje náradie bezpečne.

Nepreťažujte svoje nástroje!

14 Závesný prvok
15 Ukazovatel' zvyšnej teploty (len HM 2320 E)
16 Vymenitelný sietový kábel (len HM 2320 E)

Príslušenstvo

1. Stupňový spínač II
2. Stlačením tlačidla P pre program E na joysticku -/+10 až 1990 s. Stlačte a podržte tlačidlo výberu programu, kým sa nezobrazí symbol uloženia, aby ste uložili zvolený čas prevádzky.

7. Výmena kábla (len HM 2320 E)

1. Skrutku uvol'nite D zložte kryt A.
2. Uvol'nite odl'ahčenie t'ahu B.
3. Uvol'nite siet'ové svorky c.
4. Vytiahnite kábel E.
5. Založte nový kábel a opät' upevnite v opačnom poradí (1. Priskrutkujte sietové svorky atd').

5. Aplikácie

– Teplotná poistka: áno

- Emisná hladina akustického tlaku: ≤ 70 dB (A)

– Celková hodnota vibrácií: ≤ 2,5 m/s^2 I K = 0,04 m/s^2

- Hmotnost: 850 g

Nastavenia HM 2120 E

7. Izjava o skladnosti

4. Programmirežiim (P)
