NAUDOJIMO INSTRUKCIJA HM 2120 E STEINEL

1. Apie ši dokumentą 469
2. Bendrieji saugos nurodymai 469
3. Irenginio elementai 472
4. Užsakymas 475
5. Paraiškos 481
6. Šalinimas 485
7. Atitikties deklaracija 485
8. Gamintojo garantija 486
9. Techniniai duomenys 487

1. Apie ši dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie pavojų dėl aplinkos poveikio!

Įspėjimas apie nuodingas dujas ir užsidegimo pavojų!

Įspėjimas apie elektros pavojų!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilai-kymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukcija.
• Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.

Naudojant elektrinius įrankius, būtina laikytis šių pagrindinių saugos priemonių, kad apsisaugotumėte nuo elektros smūgio, susižalojimo ir gaisro pavojaus.

Jei su prietaisu elgiamasi neatsargiai, gali kilti gaisras arba nukentėti žmonės.

Prieš pradėdami eksploatuoti, patikrinkite, ar prietaisas nėra pažeistas (maitinimo tinklo prijungimo laidas, korpusas ir pan.), ir nenaudokite prietaiso, jei jis pažeistas. Nenaudokite prietaiso be priežiūros. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.

Pradinis paleidimas

Pirmą kartą naudojant gali išsiskirti šiek tiek dūmų. Dūmus sukelia rišamosios medžiagos, kurios išsiskiria iš šildytuvo izoliacinės plėvelės dėl karščio pirmojo naudojimo metu. Kad dūmai greitai pasišalintų, prietaisą reikia pastatyti ant pagrindo. Darbo vieta pirmojo naudojimo metu turi būti gerai vėdinama. Išsiskiriantys dūmai nėra kenksmingi!

Įspėjimas apie pavojų dėl aplinkos poveikio!

• Nelaikykite elektrinių įrankių po lietumi. Nenaudokite elektrinių įrankių, kai jie yra drėgni arba drėgnoje ar šlapioje aplinkoje.
• Būkite atsargūs naudodami prietaisus šalia degių medžiagų.
• Nesitaikykite i tą pačią vietą ilgą laika.
• Nenaudokite esant sprogiai atmosferai.
• Šiluma gali būti perduodama uždengtoms degioms medžiagoms.

Įspėjimas apie elektros pavojų!

• Venkite kūno sąlyčio su jžemintomis dalimis, pvz., vamzdžiais, radiatoriais, viryklémis, šaldytuvais.
• Nepalikite prietaiso be priežiūros, kol jis veikia.

Saugiai laikykite įrankius.

• Panaudoje prietaisą pastatykite ant pastovaus paviršiaus ir leiskite jam atvėsti, prieš jį supakuodami.

• Nenaudojami įrankiai turi būti laikomi sausoje, užrakintoje, vaikams nepasiekiamoje patalpoje.

• Šj prietaisą gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotomis fizinėmis, jutiminėmis ar protinėmis galimybėmis arba neturintys pakankamai patirties ir žinių, jei jie buvo prižiūrimi arba instruktuojami, kaip saugiai naudoti prietaisą, ir supranta su tuo susijusius pavojus.

• Vaikams draudžiama žaisti su prietaisu.
• Valymo ir naudotojo priežiūros darbų negali atlikti vaikai be priežiūros.

Neperkraukite savo įrankių!

• Geriau ir saugiau dirbsite nurodytame našumo diapazone.
• Nenešiokite įrankio už laido ir nenaudokite jo norėdami ištraukti kištuką iš lizdo.
• Saugokite kabelj nuo karščio, alyvos ir aštrių briaunų.
• Visada jsitikinkite, kad išleidimo vamzdis niekada nėra visiškai uždengtas arba uždarytas, net jei antgalis uždėtas.
• Priešingu atveju gali būti pažeistas šildytuvas arba variklis.

Įspėjimas apie nuodingas dujas ir užsidegimo pavojų!

• Saugumo sumetimais naudokite tik tuos priedus ir ant-galius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomenduoja ar nurodo įrankio gamintojas.
• Naudojant kitus įrankius ar priedus, nei rekomenduojama naudojimo instrukcijose ar kataloge, gali kilti pavojus susižaloti.

Remonto darbus gali atlikti tik kvalifikuotas elektrikas

• Šis elektrinis įrankis atitinka atitinkamas saugos taisykles.
• Remonto darbus gali atlikti tik kvalifikuotas elektrikas, priešingu atveju operatoriui gali įvykti nelaimingas atsitikimas.

3. Irenginio elementai

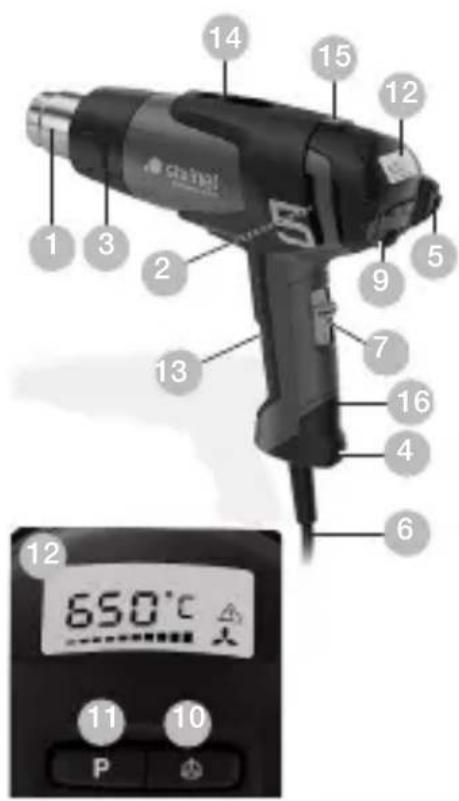

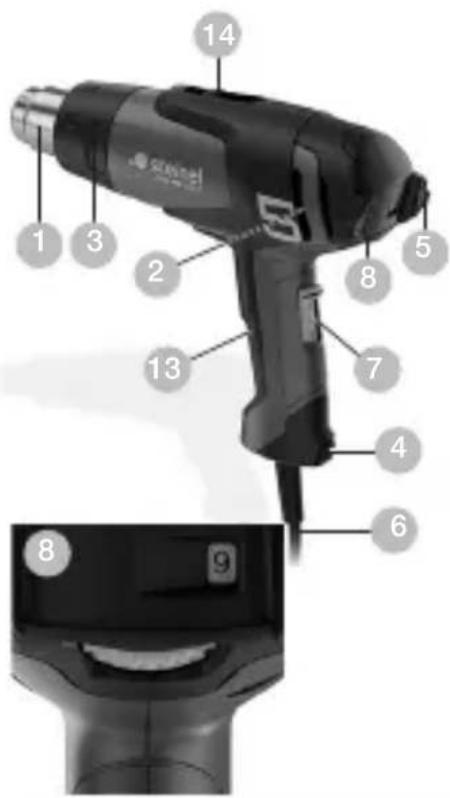

3.1 HM 2120 E u HM 2320 E

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 650°C

1 Specialus plieninis oro išpūtimo vamzdis
2 Oro jleidimo anga su groteliniu tinkleliu sulaiko svetimkūnius
3 Nuimamas apsauginis vamzdis (remove linebreak pasiekiamoms vietoms)
4 Minkšta atraminė kojelė
5 Minkštas galinis dangtelis
6 Atsparus guminis kabelis
7 Pakopinis jungiklis (2 pakopų / 3 pakopų)
8 Sukamasis ratukas temperatūrai nustatyti
9 Manipuliatorius (temperatūrai ir oro kiekiui nustatyti) (tik prietaise HM 2320 E)
10 Oro kiekio režimo mygtukas (tik prietaise HM 2320 E)
11 Programų pasirinkimo mygtukas ir išsaugojimo mygtukas (tik prietaise HM 2320 E)
12 Temperatūros valdymas skystųjų kristalų displejaus rodikliu

13 Patogi minkšta rankena
14 Pakaba
15 Liekamosios kaitros rodiklis (tik prietaise HM 2320 E)
16 Keičiamasis tinklo kabelis (tik prietaise HM 2320 E)

Priedai

1 Plataus spindulio antgalis 50 mm
2 Plataus spindulio antgalis 75 mm
3 Išspinduliavimo antgalis 50 mm
4 Išspinduliavimo antgalis 75 mm
5 Dažų grandymo rinkinys
6 Reflektorinis antgalis
7 Apspaudžiamosios jungtys ∅ 0,5-1,5, ∅ 1,5-2,5, ∅ 0,1-0,5, ∅ 4,0-6,0
8 Susitraukiančios žarnelės 4,8-9,5 mm, 1,6-4,8 mm, 4,0-12,0 mm, Susitraukiančių žarnelių komplektas, 3 dalių
9 Litavimo reflektorinis antgalis
10 Smailéjantis antgalis 14 mm
11 Smailėjantis antgalis 9 mm
12 Smulkių dulkių filtras
13 HL skeneris
14Platusplyšinisantgalis
15 Prispaudimo volelis
16 Sintetinių medžiagų suvirinimo viela Kietasis PVC, HDPE, PP, ABS
17 Susitraukiančios žarnelės

Jūsų saugumui:

Prietaisuose yra šiluminė apsauga:

1. Šiluminis apsauginis išjungiklis išjungia kaitinimo funkcija, kai oras ima sunkiai tekėti pro oro išpūtimo angą (šiluminė užkamša). Tačiau pūtiklis veikia toliau. Displėjuje pasirodo įspėjamasis trikampis, kuris įspėja apie išjungimą.
   Jei nebėra kliūčių orui tekėti per išpūtimo angą, netrukus kaitinimo funkcija vėl savaime įsijungia.
   Tada įspėjamasis trikampis displėjuje užgęsta.

Šiluminės apsaugos išjungiklis gali suveikti ir išjungus prietaisą, todėl vėl jungus prietaisą gali trukti ilgiau, kol bus pasiekta reikiama temperatūra išpūtimo angoje. (taikoma tik prietaisui HM 2320 E)

1. Esant perkrovai, šiluminis saugiklis visiškai išjungia prietaisą. (HM 2120 E / HM 2320 E)

Atkreipkite dėmesį: atstumas iki apdorojamo objekto priklauso nuo medžiagos ir numatomo apdorojimo būdo. Visada iš pradžių reikia atlikti bandymą dėl oro kiekio ir temperatūros! Su užmaunamais antgaliais, kuriuos galima įsigyti kaip prietaiso reikmenis (žr. puslapyje apie prietaiso reikmenis), karštą orą galima tiksliai nukreipti į tam tikrą tašką arba paviršių. Būkite atsargūs keisdami karštus ant-galius! Jeigu karšto oro pūtiklj naudojate kaip pastatomą prietaisą, atkreipkite dėmesį, kad jis stovėtų stabiliai ir pagrindas būtų švarus.

HM 2120 E

Prietaisas jungiamas ir išjungiamas pakopiniu jungikliu (7), esančiu rankenos užpakalinėje pusėje. Be trijų pakopų sūkių dažnio / oro kiekio reguliavimo (pirmoji pakopa yra atvėsimo pakopa esant 80 °C temperatūrai), antros ir trečios pakopos temperatūrą galima tolygiai nustatyti sukamuoju rateliu (8) 80–630 °C ribose. Ant sukamojo ratelio nurodyti skaičiai nuo 1 iki 9 padeda orientuotis. „1“ reiškia 80 °C, o nustačius „9“, pasiekiama aukščiausia 630 °C temperatūra. Oro kiekis kinta trijose pakopose 150 / 150–300 / 300–500 l/min. Apsauginis vamzdis (3) nuimamas durtiniu užraktu.

ljungus jvyksta trumpalaikiai įtampos kryčiai. Esant nepalankioms naudojimo aplinkybėms galima pakenkti kitiems prietaisams. Jeigu tinklo varža mažesnė nei 0,43 omų triktys mažai tikėtinos.

HM 2320 E

1. Eksploatacijos pradžia

Prietaisas jjungiamas ir išjungiamas pakopiniu jungikliu (7), esančiu užpakalinėje rankenos pusėje. Manipuliatorius (9) skirtas temperatūrai, oro kiekiui ir ventiliatoriaus sūkių skaičiui nustatyti.

2. Temperatūros nustatymas

1 pakopa – atvėsimo pakopa; jos temperatūra visada yra 80 °C. Naudokite atvėsimo pakopą kai reikia išdžiovinti dažus, atvėsinti gaminius arba tūtą prieš keičiant priedus. Kai nustatyta pakopa 2 temperatūrą galima keisti tolygiai valdymo pultu su skystųjų kristalų indikatoriumi 80–650 °C diapazone. Faktinė temperatūra matuojama antgalio išėjime ir parodoma displėjuje. Manipuliatorius (9) naudo-jamas kaip įvedimo mygtukas su minuso / pliuso funkcija. Temperatūros nustatymas prasideda ties 80 °C ir baigiasi ties maks. 650 °C.

Trumpi „+/-“ manipuliatoriaus spustelėjimai mažina arba didina nustatytą reikšmę 10 ° žingsniais. Ilgesnis manipuliatoriaus paspaudimas paspartina temperatūros reikšmių įvedimą. Nustačius norimą temperatūrą, pūtiklis per kelias sekundes, priklausomai nuo pasirinkto apsisukimų skaičiaus/oro kiekio, pasiekia norimą reikšmę. Nustatytoji temperatūra 3 sekundėms pasirodo displėjuje. Po to jame parodoma faktinė temperatūra. „°C/°F“ simbolis mirksi, kol pasiekiama nustatytoji temperatūra.

Norėdami iš naujo nustatyti temperatūrą, tiesiog pajudinkite manipuliatorių padidindami arba sumažindami temperatūrą. Išjungus karšto oro pūtiklį, lieka nustatyta paskutinė reikšmė.

3. Oro kiekio nustatymas

Norėdami pakeisti oro kiekį pirmiausiai paspauskite mygtuką „oro kiekis“; ventiliatoriaus simbolis mirksi. Po to atlikite nustatymus manipuliatoriumi. Jeigu per 5 sekundes oro kiekis nekeičiamas, oro kiekio nustatymo režimas išsijungia automatiškai. Jeigu nustatęs oro kiekį operatorius iš naujo paspaudžia oro kiekio mygtuką, oro kiekio nusta- tymo režimas išsijungia nedelsiant. Oro kiekis kinta nuo min. 150 l/min. iki maks. 500 l/min.

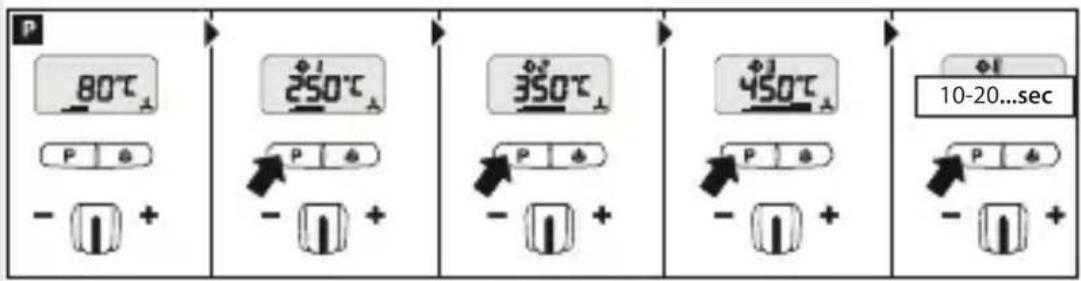

4. Programų režimas (P)

HM 2320 E prietaise be įprasto režimo įdiegtos keturios dažniausiems darbams skirtos darbo vietoje nustatomos programos.

Gamykloje yra nustatytos keturios programos dažniausiai atliekamiems darbams. Paspauskite programų veiki-mo klavišą „P“ (11). Programą 1 žymi skaičius 1. Toliau spausdami programų mygtuką jjungsite 2–4 programas. Pakartotinai spausdami grišite i įprastą režimą.

Iš anksto nustatytos programos

Programa Temp. °C Oras l/min. Paskirtis			Plastikinių vamzdžių formavimas
1 250 °C apie 350
2 350 °C apie 400 Plastiko sulydymas
3 450 °C apie 500 Dažų šalinimas
4 550 °C apie 400 Minkštasis litavimas

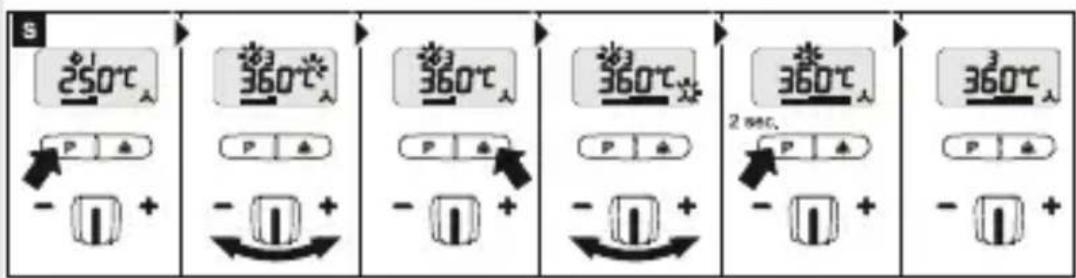

5. Išsaugojimo funkcija (S - tik HM 2320)

Keturių programų reikšmės gali būti bet kada keičiamos ir išsaugomos. Norėdami tai padaryti visų pirma paspaus-kite programų mygtuką „P“ (11), kol pasirodys keičiama programa. Nustatykite pageidaujamą temperatūrą ir oro kiekį. Išsaugojimo simbolis mirksi skystųjų kristalų ekrane signalizuodamas, kad pasirinkta naudotojo programa buvo pakeista. Norėdami išsaugoti šiuos nustatymus pasirinktoje naudotojo programoje, paspauskite programų pasirinkimo mygtuką ir laikykite jį paspaustą. Išsaugojimo simbolis mirksi dar maždaug 2 sek. Kai išsaugojimo simbolis pradeda šviesti nemirksėdamas, tai reiškia, kad įvesti į programą duomenys išsaugoti. Norėdami sugrįžti į normalų režimą, spauskite programų klavišą tol, kol displėjuje užges programų simbolis. Norėdami grįžti prie įprastų funkcijų spauskite programų mygtuką, kol displėjuje išnyks programų simbolis.

6. ECO režimas (tik HM 2320 E)

Dėl rankiniu būdu reguliuojamo laiko naujoji e. režimo funkcija leidžia HM 2320 E naudoti be kaitinimo ir esant mažiausiam variklio sūkių dažniui. Jis suteikia naudotojui galimybę taupyti energiją ir užtikrina saugumą, jei prietaisas naudojamas ne nuolat, nes jungus e. režimą prietaisas veikia tik sumažintu lygiu. Laikas nustatomas E programo-je. Jis gali būti nuo 0 iki 1990 sekundžių. Jei jis lygus nuliui, funkcija išjungiama. Kelioms sekundėms paspaudus programos mygtuką, išsaugomas laikas, net jei prietaisas yra išjungtas. Paspaudus valdymo svirtelę, programos arba ventiliatoriaus mygtuką, prietaisą galima gražinti į jprastą režimą. Iš anksto nustatyta temperatūra ir oro kiekis jungiami tiesiogiai.

P 80°C P 6 - + 250°C P 6 - + 350°C P 6 - + 450°C P 6 - + 10-20...sec P 6 - +

S 250°C 360°C 360°C 360°C 2 sec. 360°C 360°C P ▲ P ▲ P ▲ P ▲ P ▲ P ▲ P ▲ - +

1. Pakopinis jungiklis II
2. Paspauskite P mygtuką programai E Joystick -/+ nuo 10 iki 1990 s. Paspauskite ir palaikykite programos pasirinkimo mygtuką, kol pasirodys atminties simbolis, kad išsaugotumėte pasirinktą veikimo laiką.

*Dėmesio: indikacija „sec“ ekrane nerodoma. Nustatytos sekundės yra matomos.

1. Nustatykite norimą temperatūrą / naudotojo nustatymą ran- kiniu būdu arba naudodami programos pasirinkimo mygtukus.

2. Nustatyta temperatūra / naudotojo nustatymas dabar išlieka pastovus, kol praeina pasirinktas veikimo laikas.

3. Pasibaigus pasirinktam veikimo laikui, prietaisas persijungia i e. režimą (minimalus variklio sūkių skaičius). Matomas per E LED indikatoriuje.

4. Paspaudus valdiklj, programos ir ventiliatoriaus mygtuka, iš naujo paleidžiama nustatyta naudotojo programa su pasirinkta veikimo trukme.

- + - +

1. E. režimu iš anksto nustatytas oro kiekis yra gamyklinis nustatymas. Jei reikia, tai galima reguliuoti aukštyn arba žemyn I jungiklio lygyje (šaltasis lygis).

Jei reikia nustatyti kitokj oro kiekio lygj, jj galima išsaugoti programoje „E“ ir perjungti II lygj paspaudus ir palaikius programos mygtuką.

1. Elektros kabelio keitimas (tik prietaise HM 2320 E) Jei elektros maitinimo tinklo kabelis yra pažeistas, jj galima lengvai pakeisti neatidarius korpuso.

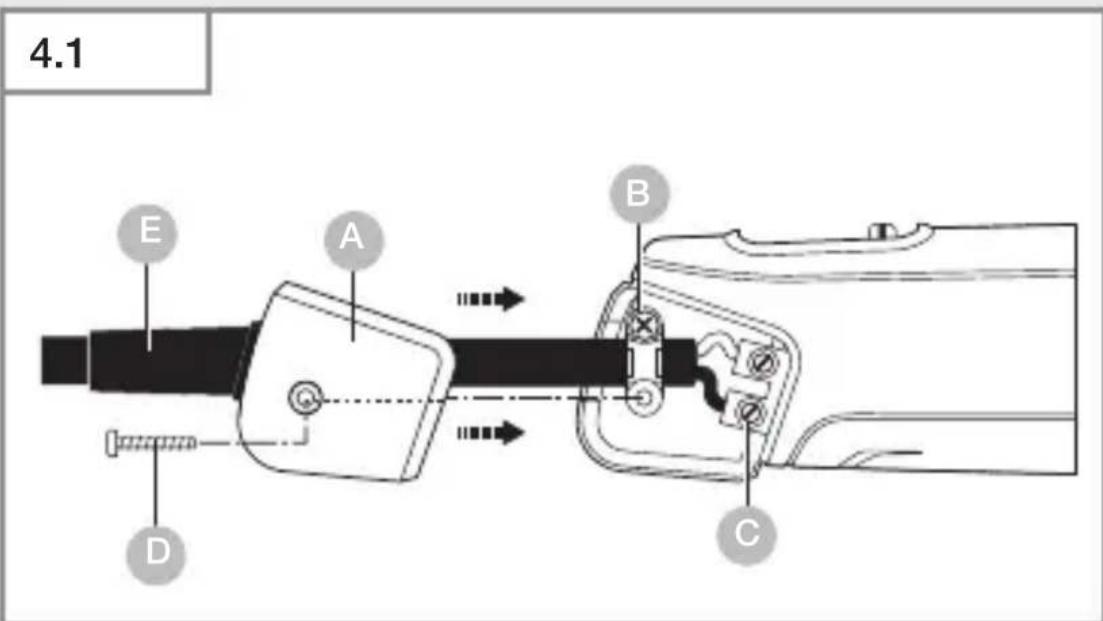

4.1 E A B D C

Svarbu! Prietaisą atjunkite nuo elektros maitinimo tinklo.

1. Atlaisvinkite varžtą D ir nutraukite dangtelj A.
2. Atlaisvinkite įtempimo mažinimo gnybta B.
3. Atlaisvinkite tinklo gnybtus c.
4. Ištraukite laidą E.
5. Jkiškite naują kabelj ir ji pritvirtinkite atlikdami anksčiau nurodytus veiksmus atvirkštine tvarka (1. Priveržkite tinklo gnybtus ir t. t.).

5. Paraiškos

Toliau pateikiame keletą STEINEL karšto oro pūstuvų taikymo sričių.

5.1 HM 2120 E

Dažų pašalinimas: dažai suminkštėja ir juos galima švariai pašalinti mentele arba grandikliu.

Kabelio aptraukimas: aptraukiančioji žarnelė užtraukiama ant izoliuojamos vietos ir šildoma karštu oru. Tokiu būdu žarnelės skersmuo susitraukia maždaug 50 % ir užtikrina jungties sandarumą. Ypač greitas ir tolygus aptraukimas reflektoriniais antgaliais. Kabelio įtrūkimų sandarinimas ir stabilizavimas, litavimo vietų izoliavimas, kabelio sruogų sujungimas, sietyno gnybtų apgaubimas.

PVC formos keitimas: plokštės, veikiami karštu oru vamzdžiai arba formų dalys suminkštėja, tada galima keisti jų formą.

Formos keitimas: galima puikiai pakeisti slidininkų ir sportinius batus.

Išlitavimas: elektroninės dalys greitai ir švariai pašalinamos nuo plokštės naudojant smailėjanti antgalį.

Minkštasis litavimas: visų pirma jungiamos metalinės dalys nuvalomos, po to litavimo vieta karštu oru sušildoma ir pridedama litavimo viela. Norint išvengti oksidų susidarymo, litavimui naudoti tirpdymo priemonę arba litavimo vielą su tirpdymo priemonės gyslele.

Sintetinių medžiagų suvirinimas ir tarpų sujungimas: visos dalys, kurias reikia suvirinti, turi būti iš tos pačios sintetinės medžiagos. Naudoti atitinkamą suvirinimo vielą.

5.2 HM 2320 E

Folijų suvirinimas: folijos sluoksniai uždedami vienas ant kito ir suvirinami. Karštas oras plyšiniu antgaliu nukreipiamas po viršutine folija, po to abi folijos tvirtai suspaudžiamos prispaudimo voleliu.

Taip pat galimas: palapinių brezento iš PVC lopymas, medžiagas uždedant vieną ant kitos ir suvirinimui naudo-jant plyšinį antgalį.

Tinkamos suvirinimo vielos pasirinkimas virinant sintetines medžiagas

Darbinė medžiaga / Pritaikymo būdai / Skiriamieji požymiai

- Kietasis PVC / Vamzdžiai, furnitūra, plokštės, statybiniai profiliai,techninės formų dalysesant 300 °C suvirinimo temperatūrai / Anglėja liepsnoje, aštrus kvapas; užsitęsiantis garsas

- Kietasis PE (HDPE) Polietilenas / Vonios, krepšiai, talpos, izoliacinės medžiagos, vamzdžiai esant 300 °C suvirinimo temperatūrai / Šviesi geltona liepsna, lašai dega toliau, skleidžia gęstančios žvakės kvapą; užsitęsiantis garsas

- PP Polipropilenas / HT nutekamieji vamzdžiai, kiauto formos sédynės, pakuotės, automobilių dalys esant 250 °C suvirinimo temperatūrai / Šviesi liepsna, liepsnos vidus mėlynas, lašai dega toliau, aštrus kvapas; užsitęsiantis garsas

- ABS / Automobilių dalys, prietaisų korpusai, lagaminai esant 350 °C suvirinimo temperatūrai / Juodi, tiršti dūmai, saldus kvapas; užsitęsiantis garsas

6. Šalinimas

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims:

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

7. Atitikties deklaracija

STEINEL GmbH pareiškia, kad karšto oro pūstuvas HM 2120 E ir HM 2320 E atitinka Direktyvą 2006/42/EB Visą ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: www.steinel.de

LT

8. Gamintojo garantija

Kaip pirkėjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantiją užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumu.

Galiojimas:

jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką gražinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje [e-mail]. Garantinio įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.

9. Techniniai duomenys

HM 2320 E

– Prijungimas prie elektros tinklo: 230 V, 50/60 Hz

- Galia: 2.300 W

– Oro kiekio nustatymas: Reguliuojama tolygiai

– Pakopos / Oro kiekis / Temperatūra:

1 / 150 l/ min / 80 °C

2 / 150–500 l/ min / 80–650 °C

- Temparatūros nustatymas: Be pakopų 10 °C žingsneliais mygtuku

- Programos: 1 = 250^ / apie 350l / min. , 2 = 350^ / apie 400l / min. , 3 = 450^ / apie 500l / min. ,

E-režimas / laiko nustatymas

– Liekamosios kaitros rodiklis: Taip

– Inform. saugojimo klavišas: Nustatytoms programoms keisti

– Apsaugos klasè: //

– Šiluminis apsauginis išjungiklis: Taip

– Šiluminis saugiklis: Taip

- Spinduliuojamojo garso slègio lygis: ≤ 70 dB (A)

– Bendra vibraciju reikšmė: ≤ 2,5 m/s² I K = 0,04 m/s²

– Svoris: 960 g

HM 2120 E

– Prijungimas prie elektros tinklo: 220 – 230 V, 50/60 Hz

- Galia: 2.200 W

– Pakopos / Oro kiekis / Temperatūra:

1 / 150 l/ min / 80 °C

2 / 150–300 l/ min / 80–630 °C

3 / 300 - 500 l/ min / 80 - 630 °C

– Temparatūros nustatymas: Tolygiai 9 žingsniais nustatymo ratuku

– Liekamosios kaitros rodiklis: Ne

– Apsaugos klasè: //

– Šiluminis saugiklis: Taip

- Spinduliuojamojo garso slègio lygis: ≤ 70 dB (A)

– Bendra vibraciju reikšmė: ≤ 2,5 m/s ^2 I K = 0,04 m/s ^2

– Svoris: 850 g

HM 2120 E nustatymai

Oro kiekis „Pakopa 2“ – nedidelis oro kiekis und oro kiekis „Pakopa 3“ – nedidelis oro kiekis (Temperatūra maždaug)

Nustatymo ratukas	Pakopa 2 Pakopa 3
1 80 °C 80 °C
2 110 °C 110 °C
3 190 °C 180 °C
4 280 °C 260 °C
5 360 °C 340 °C
6 440 °C 420 °C
7 500 °C 480 °C
8 570 °C 560 °C
9 630 °C 630 °C

Priklausomai nuo tikslios nustatymo ratuko padėties nurodyti orientaciniai duomenys gali skirtis iki +/- 20 °C.
