HM Stick - Karšto oro pistoletas STEINEL - Nemokama naudojimo instrukcija

NAUDOJIMO INSTRUKCIJA HM Stick STEINEL

1. Apie ši dokumentą 268
2. Bendrieji saugos nurodymai 268
3. Irenginio aprašymas 271
4. Numatomas naudojimas 272
5. Užsakymas 273
6. Paraiškos 274
7. Šalinimas 276
8. Atitikties deklaracija 276
9. Gamintojo garantija 277
10. Techniniai duomenys 278

1. Apie ši dokumentą

– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.

Įspėjimas apie pavojus!

Įspėjimas apie pavojų dėl aplinkos poveikio!

Įspėjimas apie nuodingas dujas ir užsidegimo pavojų!

Įspėjimas apie elektros pavojų!

2. Bendrieji saugos nurodymai

Pavojus dėl naudojimo instrukcijos nesilai-kymo!

Šioje instrukcijoje pateikta saugaus elgesio su prietaisu informacija. Didžiausias dėmesys kreipiamas į galimus pavojus. Nesilaikant nurodymų galimi mirtini arba sunkūs sužalojimai.

• Kruopščiai perskaitykite instrukcija.
• Laikykitės saugos nurodymų.
  • Laikykite pasiekiamoje vietoje.

Naudojant elektrinius įrankius, būtina laikytis šių pagrindinių saugos priemonių, kad apsisaugotumėte nuo elektros smūgio, susižalojimo ir gaisro pavjoaus.

Jei su prietaisu elgiamasi neatsargiai, gali kilti gaisras arba nukentėti žmonės. Prieš pradėdami eksploatuoti, patikrinkite, ar prietaisas nėra pažeistas (maitinimo tinklo prijungimo

laidas, korpusas ir pan.), ir nenaudokite prietaiso, jei jis pažeistas. Nenaudokite prietaiso be priežiūros. Vaikus reikia prižiūrėti, kad jie nežaistų su prietaisu.

Pradinis paleidimas

Pirma kartą naudojant gali išsiskirti šiek tiek dūmų. Dūmus sukelia rišamosios medžiagos, kurios išsiskiria iš šildytuvo izoliacinės plėvelės dėl karščio pirmojo naudojimo metu. Kad dūmai greitai pasišalintų, prietaisą reikia pastatyti ant pagrindo. Darbo vieta pirmojo naudojimo metu turi būti gerai vėdinama. Išsiskiriantys dūmai nėra kenksmingi!

Įspėjimas apie pavojų dėl aplinkos poveikio!

• Nelaikykite elektrinių įrankių po lietumi. Nenaudokite elektrinių įrankių, kai jie yra drėgni arba drėgnoje ar šlapioje aplinkoje.
• Būkite atsargūs naudodami prietaisus šalia degių medžiagų.
• Nesitaikykite i tą pačią vietą ilgą laika.
  • Nenaudokite esant sprogiai atmosferai.
• Šiluma gali būti perduodama uždengtoms degioms medžiagoms.

Įspėjimas apie elektros pavojų!

• Venkite kūno sąlyčio su jžemintomis dalimis, pvz., vamzdžiais, radiatoriais, viryklėmis, šaldytuvais.
• Nepalikite prietaiso be priežiūros, kol jis veikia.

Saugiai laikykite įrankius.

• Panaudoje prietaisą pastatykite ant pastovaus paviršiaus ir leiskite jam atvėsti, prieš jį supakuodami.
• Nenaudojami įrankiai turi būti laikomi sausoje, užrakintoje, vaikams nepasiekiamoje patalpoje.
• Šį prietaisą gali naudoti vaikai nuo 8 metų ir vyresni bei asmenys su ribotomis fizinėmis, jutiminėmis ar protinėmis

galimybėmis arba neturintys pakankamai patirties ir žinių, jei jie buvo prižiūrimi arba instruktuojami, kaip saugiai naudoti prietaisą, ir supranta su tuo susijusius pavojus.

• Vaikams draudžiama žaisti su prietaisu.
- Valymo ir naudotojo priežiūros darbų negali atlikti vaikai be priežiūros.

Sveikatos ir saugos sąlygos bei asmeninės apsaugos priemonės

Saugokitės krentančių prietaisų ar daiktų! Užtikrinkite, kad krintantys prietaisai ar daiktai nepaveiktų žmonių.

• Dévékite asmenines apsaugos priemones.
• Priklausomai nuo naudojimo būdo, naudokite apsaugines pirštines, akių ir (arba) kvėpavimo takų apsaugą.

Įspėjimas apie nuodingas dujas ir užsidegimo pavojų!

• Saugumo sumetimais naudokite tik tuos priedus ir ant-galius, kurie nurodyti naudojimo instrukcijoje arba kuriuos rekomenduoja ar nurodo jrankio gamintojas.
• Naudojant kitus įrankius ar priedus, nei rekomenduojama naudojimo instrukcijose ar kataloge, gali kilti pavojus susižaloti.

Remonto darbus gali atlikti tik kvalifikuotas elektrikas

• Šis elektrinis įrankis atitinka atitinkamas saugos taisykles.
• Remonto darbus gali atlikti tik kvalifikuotas elektrikas, priešingu atveju operatoriui gali jvykti nelaimingas atsitikimas.

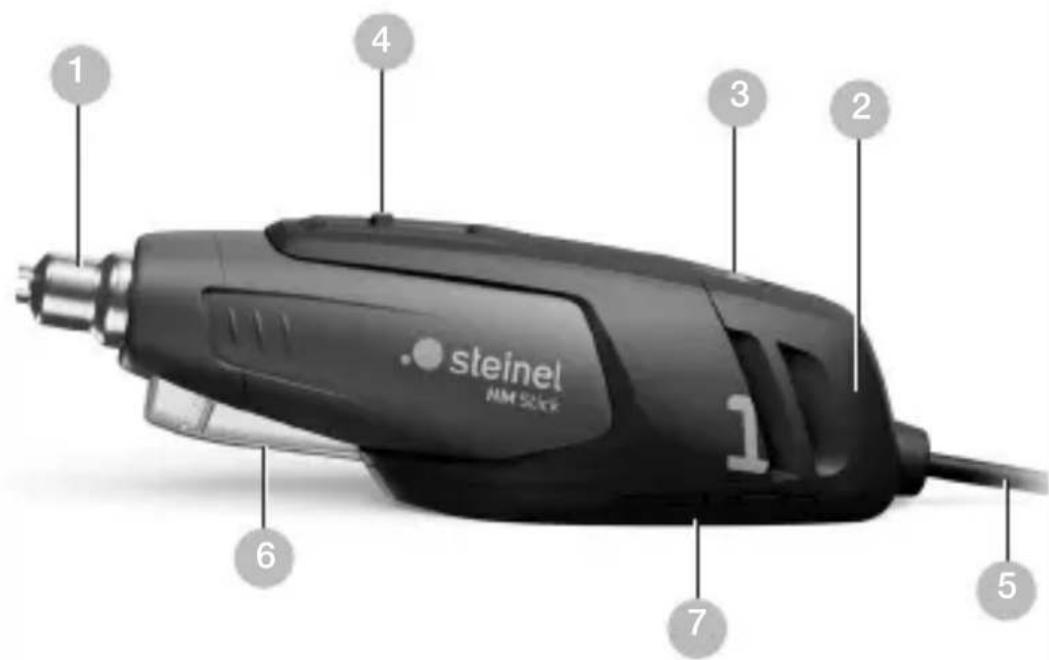

3. Irenginio aprašymas

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Aukščiausios kokybės plieno oro išpūtimo vamzdis
2 Oro jleidimas
3 Slankiosios sklendės IJ. / IŠJ.
4 Asa pakabinti
5 Guminis kabelis
6 LED diodas darbo zonai apšviesti
7 Pastatomoji plokštuma

Priedai

3.2

A

4. Numatomas naudojimas

Elektros prietaisas STEINEL „HM Stick“ skirtas formuoti plastiką, kaitinti susitraukiančiąsias žarneles. Jis taip pat tinka lituoti, atjungti lituojant ir atklijuoti. Prietaisas neskirtas naudoti kaip karštu oru veikiantis kietojo kuro uždegiklis, plaukų džiovintuvas; jo negalima naudoti automobiliuose.

5. Užsakymas

Prietaisas jungiamas ir išjungiamas slankiaja sklende 3. Atstumas iki apdorojamo objekto priklauso nuo medžiagos ir apdirbimo būdo. Pirmiausia visuomet išbandykite, kokia temperatūra reikalinga. Su užmaunamais antgaliais (žr. puslapyje apie prietaiso reikmenis), karšta orą galima tiksliai nukreipti į tam tikra tašką arba paviršių.

Būkite atsargūs keisdami karštus antgalius! Naudodami karšto oro pūtiklj stacionariai, atkreipkite dėmesį į tai, kad prietaisas stovėtų saugiai, neslystų ir pagrindas po juo būtų švarus.

Galimybė pakabinti

4 Prietaisą galima pakabinti ant jrengtos ąsos. Dėmesio! Maks. traukos jėga = 150 N

ljungus prietaisą šviečia LED 6 diodas. Be darbo zonos apšvietimo, diodas yra ir kontrolinė lemputė, nurodanti, kad „prietaisas jungtas“.

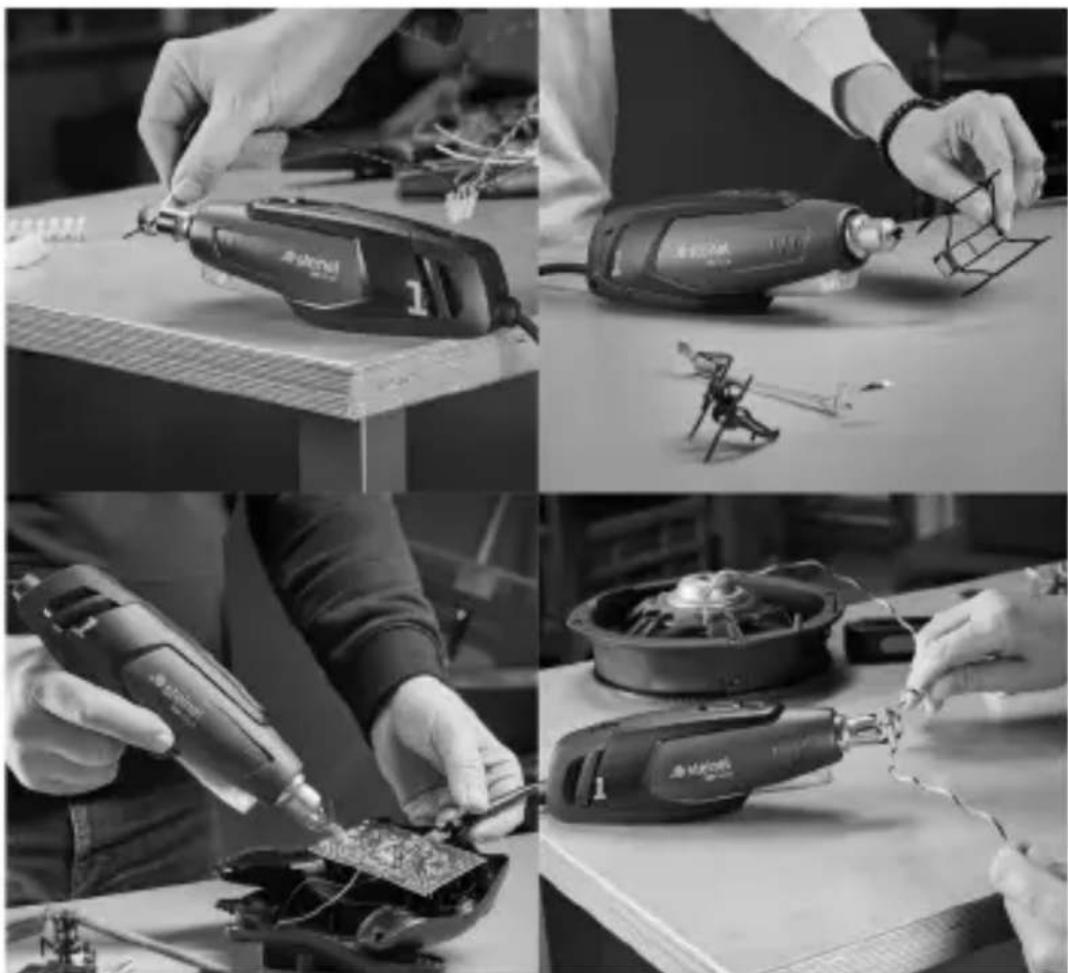

6. Paraiškos

Karšto oro pūtiklis idealiai tinka apdoroti mažas dalis ir susitraukiančiąsias žarneles. Modeliuotojai ir elektronikos specialistai tai ypač vertina.

6.1

– Kabelių ir laidų jungiamųjų dalių aptraukimas
– Nuo šilumos susitraukiančių gaminių aptraukimas

Formos pakeitimas

– Plastikinių dalių apdorojimas, pvz., gaminant modelius

Litavimas / atjungimas lituojant

• SMD dalių litavimas
  – Elektroninių SMD mazgų remontas ir apdorojimas

Džiovinimas

- Spalvos

- Plastikai

Jūsų saugumui:

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.

Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!

Tik ES šalims:

Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

8. Atitikties deklaracija

STEINEL GmbH pareiškia, kad karšto oro pūstuvas HM Stick atitinka Direktyvą 2006/42/EB.

Visa ES atitikties deklaracijos tekstą galima rasti šiuo interneto adresu: www.steinel.de

9. Gamintojo garantija

Šis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugu-mas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantija. Garantinis laikotarpis – 36 mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą.

Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre.

METU

GAMINTOJÓ

GARANTIJA

LT

10. Techniniai duomenys

– Prijungimas prie elektros tinklo: 230 – 240 V, 50 Hz

-Galia: 350 W

- Temperatūra ^1 : 400 °C be antgalio

500 °C su smailėjančiu 7 mm antgaliu (komplekte)

- oro kiekis: max. 100 l/min

- Tinklo laidas: H05

- Apsaugos klasè: //

- Skleidžiamo garso slėgio lygis ≤ 70 dB (A)

-Bendra vibraciju reikšmė : ≤ 2,5 m/s2 I K = 0,08 m/s2

- Svoris: 0,7 kg

- ^1 Temperatūros kreivė:

Atstumas iki oro išpūtimo vamzdžio	Temperatūra be antgalio	Temperatūra su antgaliu
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
