INSTRUKCJA OBSŁUGI HM Stick STEINEL

1. Informacje o tym dokumencie 207
2. Ogólne zasady bezpieczeństwa 207
3. Opis urządzenia 210
4. Przeznaczenie 211
5. Uruchomienie 212
6. Zastosowania 213
7. Utylizacja 215
8. Deklaracja zgodności z normami 215
9. Gwarancja producenta 216
10. Dane techniczne 218

1. Informacje o tym dokumencie

- Dokument chroniony prawem autorskim. Przedruk, także w częściach, wyłącznie po uzyskaniu naszej zgody. - Zmiany, wynikające z postępu technicznego, zastrzeżone.

Ostrzeżenie przed zagrożeniami!

Ostrzeżenie przed zagrożeniami wynikającymi z wpływu środowiska!

Ostrzeżenie przed toksycznymi gazami i ryzykiem zapłonu!

Ostrzeżenie przed zagrożeniami spowodowanymi prądem elektrycznym!

2. Ogólne zasady bezpieczeństwa

Niebezpieczeństwo wynikające z nieprzestrzegania instrukcji obsługi!

Niniejsza instrukcja zawiera ważne informacje dot. bezpie-ecznego używania urządzenia. Należy zwrócić szczególnie uwagę na możliwe zagrożenia. Nieprzestrzeganie może doprowadzić do śmierci lub ciężkich obrażeń.

• Należy uważnie przeczytać instrukcję.
• Przestrzegać zasad bezpieczeństwa.
• Przechowywać w miejscu łatwo dostępnym.

Podczas korzystania z elektronarzędzi należy przestrzegać następujących podstawowych środków bezpieczeństwa w celu ochrony przed porażeniem prądem elektrycznym, ryzykiem obrażeń i pożarem.

Nieostrożne obchodzenie się z urządzeniem może spowodować pożar lub obrażenia ciała. Przed uruchomieniem urządzenia należy sprawdzić, czy nie jest ono uszkodzone (przewód zasilający, obudowa itp.). Nie używaj urządzenia bez nadzoru. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem.

Pierwsze uruchomienie

Przy pierwszym użyciu może pojawić się dym. Dym jest powodowany przez substancje wiążące, które są uwalniane z folii izolacyjnej grzejnika pod wpływem ciepła podczas pierwszego użycia. Urządzenie należy umieścić na podstawie, aby zapewnić szybkie ulatnianie się dymu. Podczas pierwszego użycia obszar roboczy powinien być dobrze wentylowany. Emitowany dym nie jest szkodliwy!

Ostrzeżenie przed zagrożeniami wynikającymi z wpływu środowiska!

• Nie wystawiać elektronarzędzi na działanie deszczu.
  Nie używaj elektronarzędzi, gdy są wilgotne lub znajdują się w wilgotnym lub mokrym otoczeniu.
• Należy zachować ostrożność podczas korzystania z urządzeń w pobliżu materiałów łatwopalnych.
• Nie celuj w to samo miejsce przez dłuższy czas.
• Nie używać w obecności atmosfery wybuchowej.
• Ciepło może być odprowadzane do materiałów palnych, które są zakryte.

Ostrzeżenie przed zagrożeniami spowodowanymi prądem elektrycznym!

• Unikać kontaktu ciała z uziemionymi częściami, np. rurami, grzejnikami, kuchenkami, lodówkami.
• Nie należy pozostawiać urządzenia bez nadzoru podczas jego pracy.

Bezpieczne przechowywanie narzędzi.

- Po użyciu urządzenie należy umieścić na stojącej powierzchni i pozostawić do ostygnięcia przed zapakowaniem.

• Nieużywane narzędzia muszą być przechowywane w su- chym, zamkniętym pomieszczeniu, poza zasięgiem dzieci.
• To urządzenie może być używane przez dzieci w wieku od 8 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli są one nadzorowane lub zostały poinstruowane w zakresie bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia.
• Dzieci nie mogą bawić się urządzeniem.
• Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru.

Warunki bezpieczeństwa i higieny pracy oraz środki ochrony indywidualnej

Uwaga na spadające urządzenia lub przedmioty! Upewnij się, że ludzie nie zostaną uderzeni przez spadające urządzenia lub przedmioty.

• Należy nosić osobiste wyposażenie ochronne.
• W zależności od zastosowania stosować rękawice ochronne, ochronę oczu i/lub dróg oddechowych.

Ostrzeżenie przed toksycznymi gazami i ryzykiem zapłonu!

- Dla własnego bezpieczeństwa należy używać wyłącznie akcesoriów i przystawek określonych w instrukcji obsługi lub zalecanych bądź określonych przez producenta narzędzia.

- Używanie narzędzi lub akcesoriów innych niż zalecane w instrukcji obsługi lub w katalogu może stwarzać ryzyko obrażeń ciała.

Naprawy tylko przez wykwalifikowanego elektryka

• To elektronarzędzie jest zgodne z odpowiednimi przepisami bezpieczeństwa.
• Naprawy mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka, w przeciwnym razie może dojść do wypadku operatora.

3. Opis urządzenia

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Rura wydmuchowa ze stali szlachetnej
2 Wlot powietrza
3 Przełącznik WŁ./WYŁ.
4 Oczko do zawieszenia
5 Gumowy kabel
6 Lampa LED do oświetlenia obszaru roboczego
7 Powierzchnia ustawienia

Akcesoria

3.2

A

A Dysza redukcyjna 7 mm
B Dysza redukcyjna z reflektorem ochronnym
C Dysza reflektorowa 40 mm
D Dysza reflektorowa 10 mm

4. Przeznaczenie

Narzędzie elektryczne STEINEL HM Stick służy do formowania tworzywa sztucznego, ogrzewania węży kurczliwych. Jest także przeznaczone do lutowania i rozlutowywania, rozłączania połączeń sklejanych. Urządzenie nie jest przeznaczone do stosowania jako zapalnik do paliw stałych na gorące powietrze, suszarka do włosów lub w pojazdach.

5. Uruchomienie

Urządzenie włącza się i wyłącza za pomocą przełącznika suwakowego 3. Odległość od obiektu obróbki jest zależna od materiału i przewidywanego rodzaju obróbki. W pierwszej kolejności należy zawsze wykonać test temperatury. Za pomocą nakładanych dysz (zobacz strona okładki dotycząca akcesoriów) można sterować gorącym powietrzem dokładnie na punkt lub powierzchnię.

Zachować ostrożność podczas wymiany gorących dysz! Podczas używania dmuchawy gorącego powietrza jako urządzenia stacjonarnego należy zwrócić uwagę na stabilne ustawienie nienarażone na poślizg i czyste podłoże.

Możliwość zawieszenia

Zintegrowane oczko 4 umożliwia zawieszenie urządzenia. Uwaga: maks. siła ciągnąca = 150 N

Przy włączonym urządzeniu działa lampka LED 6. Oprócz oświetlenia obszaru roboczego pełni ona również funkcję lampki kontrolnej „Urządzenie wł.”

6. Zastosowania

Dmuchawa gorącego powietrza jest idealna do obróbki mniejszych podzespołów i węży kurczliwych.

Docenia ją zwłaszcza modelarze i elektronicy.

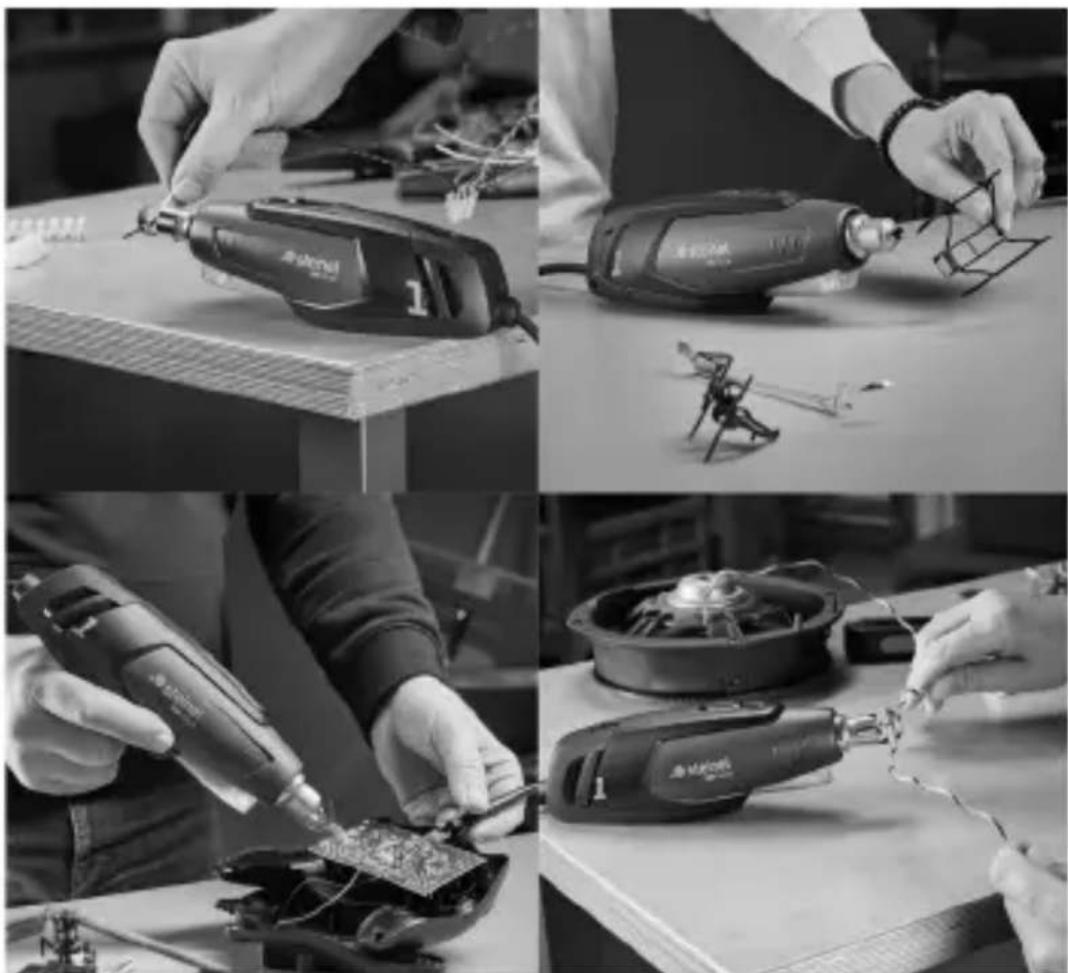

6.1

– Obkurczanie elementów przyłączeniowych do kabli i przewodów

– Obkurczanie produktów termokurczliwych

Formowanie

– Obróbka elementów z tworzywa sztucznego, np. w modelarstwie

Lutowanie / rozlutowywanie

– Lutowanie podzespołów SMD

– Naprawy i prace wykończeniowe przy podzespołach SMD

Suszenie

- Farby i lakiery

- Tworzywa

Dla własnego bezpieczeństwa:

– Zabezpieczenie termiczne wyłącza ogrzewanie w razie przeciążenia.

– Zakładanie dyszy reflektorowej.

7. Utylizacja

Urządzenia elektryczne, akcesoria i opakowania należy oddać do recyklingu przyjaznego środowisku.

Nie wyrzucać urządzeń elektrycznych wraz z odpadami z gospodarstw domowych!

Tylko dla krajów UE:

Zgodnie z obowiązującą dyrektywą UE w sprawie zużytego sprzętu elektrycznego i elektronicznego oraz jej wdrażaniem do prawa krajowego, urządzenia elektriczne, które nie nadają się już do użycia, należy segregować i przekazywać do ekologicznego punktu zbiórki i recyklingu.

8. Deklaracja zgodności z normami

STEINEL GmbH niniejszym oświadcza, że dmuchawa gorącego powietrza HM Stick jest zgodna z dyrektywą 2006/42/WE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: www.steinel.de

9. Gwarancja producenta

Gwarancja producenta STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Niemcy

Wszystkie produkty STEINEL spełniają najwyższe standardy jakości. Z tego powodu z przyjemnością, jako producent udzielamy Państwu, czyli klientowi końcowemu, gwarancji zgodnie z poniższymi warunkami:

Gwarancja obejmuje brak wad, które w możliwy do zweryfikowania sposób wynikają z błędów materiałowych lub produkcyjnych oraz które zostaną nam zgłoszone niezwłocznie po wykryciu i w okresie obowiązującej ochrony gwarancyjnej. Gwarancja obejmuje wszystkie produkty STEINEL, które będą zakupione i użytkowane w Polsce, z wyłączeniem produktów STEINEL Proffesional.

Mogą Państwo dokonać wyboru, w jaki sposób

świadczenie będą usługi gwarancyjne – poprzez bezpłatną usługę naprawy, bezpłatną wymianę (ew. na model kolejny o tej samej lub wyższej jakości) lub wystawienie uznanio-wego dokumentu korygującego.

Okres gwarancyjny na nabyty przez Państwa produkt STEINEL wynosi 3 lata (w przypadku produktów serii XLED home 5 lat) i w każdym przypadku rozpoczyna się od daty zakupu produktu.

Ponosimy koszty transportu, ale nie bierzemy odpowiedzialności za ryzyko transportowe związane z przesyłką zwrotną.

Ustawowe prawa przysługujące w razie występowania wad, nieodpłatność

Opisane tu świadczenia obowiązują dodatkowo do usta- wowych roszczeń z tytułu rękojmi, włączając szczególne przepisy dotyczące ochrony konsumenta, i nie ograniczają ich ani nie zastępują. Z ustawowych praw, przysługujących w przypadku wystąpienia wad, korzystają Państwo nieodpłatnie.

Odstępstwa od gwarancji

Gwarancją nie są objęte stanowczo żadne wymienialne żarówki. Poza tym gwarancja nie obejmuje:

– w przypadku zużycia części produktu uwarunkowanego

eksploatacją lub innego naturalnego zużycia, bądź wad produktów STEINEL, które wynikają z uwarunkowanego eksploatacją lub innego naturalnego zużycia,

– w przypadku użytkowania produktu niezgodnie z przeznaczeniem lub w sposób nieprawidłowy bądź nieprzestrzegania wskazówek dotyczących użytkowania,

– jeżeli samowolnie dokonano dobudowy lub przebudowy, bądź innych modyfikacji produktu, lub wady wynikają ze stosowania akcesoriów, części zamiennych i uzupełniających, które nie są oryginalnymi produktami STEINEL,

– jeżeli konserwacja i pielęgnacja produktów nie była wykonywana zgodnie z instrukcją obsługi,

– jeżeli montażu i instalacji nie wykonano zgodnie z wytycznymi dotyczącymi instalacji STEINEL,

– w przypadku szkód lub strat powstałych podczas transportu.

Obowiązywanie polskiego prawa

Obowiązuje polskie prawo z wyłączeniem Konwencji Narodów Zjednoczonych o międzynarodowej sprzedaży towarów (CISG).

Dochodzenie roszczeń

Jeżeli chcą Państwo skorzystać z gwarancji, prosimy o przesłanie produktu w stanie kompletnym, wraz z oryginalnym dowodem zakupu, który musi zawierać datę zakupu i oznaczenie produktu, do swojego sprzedawcy lub bezpośrednio do nas: „LŁ” Spółka z ograniczoną odpowiedzialnością sp. k. dawniej „Lange Łukaszuk” spółka jawnaByków, ul. Wrocławska 43, 55-095 Mirków, Poland. Z tego powodu zalecamy staranne przechowywanie dowodu zakupu aż do momentu upływu okresu gwarancyjnego.

10. Dane techniczne

– Zasilanie sieciowe: 230 – 240 V, 50 Hz
- Moc: 350 W
- Temperature ^1 : 400 °C bez dyszy

500 °C z dyszą redukcyjną 7 mm (w zakresie dostawy)

– Ilość powietrza: maks. 100 l/min
– Przewód przyłączeniowy: H05
- Klasa ochrony: //
- Poziom emisji ciśnienia akustycznego: ≤ 70 dB (A)
- Całkowita wartość drgań: ≤ 2,5 m/s2 I K = 0,08 m/s2
- Masa: 0,7 kg
- ^1 Przebieg temperatury:

Odległość od rury wydmuch-owej20 mm 360 °C 450 °C.	Temperatura bez dyszy	Temperatura z dyszą
30 mm 320 °C 350 °C.
40 mm 280 °C 290 °C.
50 mm 230 °C 250 °C.
100 mm	150 °C 150 °C.
150 mm	100 °C 100 °C.
200 mm 75 °C	75 °C.
