KÄYTTÖOHJE HM Stick STEINEL

1. Tämä asiakirja 122
2. Yleiset turvaohjeet 122
3. Laitteen osat 125
4. Käyttötarkoitus 126
5. Käyttöönotto 127
6. Käyttökohteet 128
7. Hävittäminen 130
8. Selvitys yhdenmukaisuudesta 130
9. Valmistajan takuu 131
10. Tekniset tiedot 132

1. Tämä asiakirja

- Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osit-tainen) sallittu vain, mikäli annamme siihen luvan.

– Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Vaaroista ilmoittava varoitus!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

Varoitus myrkyllisistä kaasuista ja syttymis-vaarasta!

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

2. Yleiset turvaohjeet

Käyttöohjeen laiminlyönnistä aiheutuva vaara!

Tämä käyttöohje sisältää tärkeitä laitteen turvalliseen käsittelyyn liittyviä tietoja. Mahdollisiin vaaroihin viitataan erikseen. Ohjeiden noudattamatta jättäminen voi johtaa kuolemaan tai vakaviin vammoihin.

• Lue käyttöohje huolellisesti.
• Huomioi turvaohjeet.
• Säilytä helposti saatavilla.

Sähkötyökaluja käytettäessä on noudatettava seuraavia perusturvallisuustoimenpiteitä sähköiskulta, loukkaantumis- vaaralta ja tulipalolta suojaamiseksi.

Jos laitetta ei käsitellä varovasti, voi syttyä tulipalo tai ihmi- siä voi loukkaantua. Tarkista laite mahdollisten vaurioiden varalta (verkkoliitäntäkaapeli, kotelo jne.) ennen käyttöönot- toa, äläkä ota laitetta käyttöön, jos se on vaurioitunut. Älä käytä laitetta ilman valvontaa. Lapsia on valvottava, jotta he eivät leiki laitteella.

Ensimmäinen käyttöönotto

Ensimmäisellä käyttökerralla saattaa muodostua jonkin verran savua. Savu johtuu sideaineista, jotka vapautuvat lämmittimen eristekalvosta lämmön vaikutuksesta ensim-mäisen käytön aikana. Laite on asetettava alustalleen, jotta savu pääsee nopeasti ulos. Työskentelyalueen on oltava hyvin tuuletettu ensimmäisen käytön aikana. Päästetty savu ei ole haitallista!

Varoitus ympäristövaikutuksista johtuvista vaaroista!

• Älä altista sähkötyökaluja sateelle. Älä käytä sähkötyökaluja kosteanä tai kosteassa tai märässä ympäristössä.
• Ole varovainen, kun käytät laitteita syttyvien materiaalien läheisyydessä.
• Älä tähtää samaan kohtaan pitkiä aikoja.
• Älä käytä räjähdysalttiissa tiloissa.
• Lämpö voi siirtyä palaviin materiaaleihin, jotka on peitetty.

Sähköstä aiheutuvista vaaroista ilmoittava varoitus!

• Vältä kehon kosketusta maadoitettuihin osiin, esim. putkiin, pattereihin, liesiin ja jääkaappeihin.
• Älä jätä laitetta ilman valvontaa sen ollessa toiminnassa.

Säilytä työkalut turvallisesti.

- Aseta laite käytön jälkeen seisovalle alustalle ja anna sen jäähtyä, ennen kuin pakkaat sen pois.

• Käyttämättömät työkalut on säilytettävä kuivassa, lukitussa huoneessa lasten ulottumattomissa.
• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet tai joilla ei ole riittävästi kokemusta tai tietoa, jos heitä on valvottu tai opastettu laitteen turvallisessa käytössä ja jos he ymmärtävät siihen liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella.
• Lapset eivät saa suorittaa puhdistus- ja huoltotöitä ilman valvontaa.

Terveys- ja turvallisuusolosuhteet ja henkilökohtaiset suojavarusteet

Varo putoavia laitteita tai esineitä! Varmista, etteivät pu-toavat laitteet tai esineet osu ihmisiin.

• Käytä henkilökohtaisia suojavarusteita.
• Käytä käyttökohteesta riippuen suojakäsineitä, silmien ja/tai hengitysteiden suojaimia.

Varo myrkyllisiä kaasuja ja syttymisvaaraa!

• Käytä oman turvallisuutesi vuoksi vain sellaisia lisävarusteita ja lisälaitteita, jotka on määritelty käyttöohjeissa tai joita työkalun valmistaja suosittelee tai määrittelee.
• Muiden kuin käyttöohjeissa tai luettelossa suositeltujen työkalujen tai lisävarusteiden käyttö voi aiheuttaa henkilövahinkojen vaaran.

Korjaukset vain pätevän sähköasentajan toimesta

• Tämä sähkötyökalu on asiaankuuluvien turvallisuusmääräysten mukainen.
• Korjauksia saa tehdä vain pätevä sähköasentaja, muutoin käyttäjälle voi sattua tapaturmia.

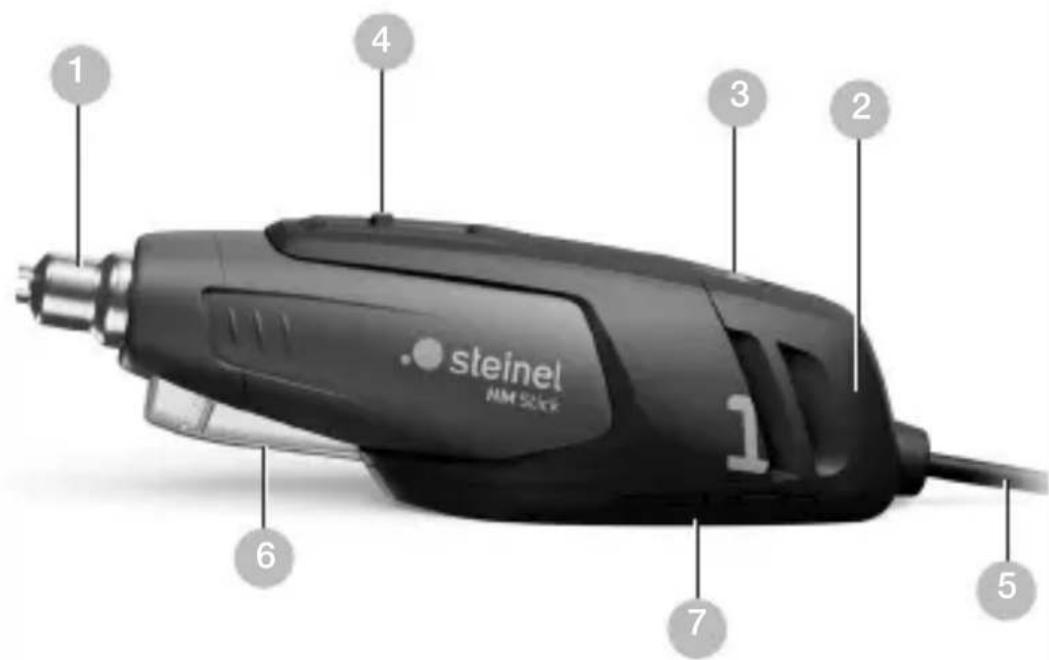

3. Laitteen osat

3.1

1 4 3 2 steinel NMM SKX 6 7 5

FI

1 Suuosa ruostumatonta terästä
2 Ilmanottoaukko
3 Liukukytkin PÄÄLLE/POIS
4 Silmukka ripustamista varten
5 Kumikaapeli
6 LED-valo työskentelyalueen valaisemiseen
7 Alusta

Lisävarusteet

3.2

A

A Alennussuutin 7 mm
B Alennussuutin ja suojaheijastin
C Heijastussuutin 40 mm
D Heijastussuutin 10 mm

4. Käyttötarkoitus

STEINEL HM Stick -sähkötyökalu on tarkoitettu muovin muotoiluun ja kutisteletkujen lämmittämiseen. Se soveltuu myös juottamiseen ja juotekohtien sekä liimausten irrotta-miseen. Laitetta ei ole tarkoitettu käytettäväksi kuumailma-sytyttimenä, hiustenkuivaajana tai ajoneuvoissa.

5. Käyttöönotto

Laitteeseen kytketään virta ja laitteesta katkaistaan virta liukukytkimellä 3. Etäisyys työstettävään kohteeseen määräytyy materiaalin ja aiotun työtavan mukaan. Testaa tarvittava lämpötila ennen varsinaista käyttöä. Suuttimilla (katso kannessa oleva lisävarustesivu) kuumaa ilmaa voidaan ohjata tarkasti pisteittäin tai alueittain.

Ole varovainen kuumia suuttimia vaihtaessasi! Jos käytät kuumailmapuhallinta itsestään seisovana laitteena, huolehdi vakaasta, liukumattomasta asennosta ja puhtaasta alustasta.

Ripustusmahdollisuus

Laite voidaan ripustaa slimukan 4. Huomio: maks vetovoima = 150 N.

LED-valo 6 on toiminnassa, kun laitteeseen on kytketty virta. Se valaisee työskentelyaluetta ja toimii samalla myös merkkivalona ("laitteeseen kytketty virta").

6. Käyttökohteet

Kuumailmapuhallin soveltuu hyvin pienten kappaleiden ja kutisteletkujen työstöön. Erityisesti mallinrakentajat, elektroniikka-asentajat, ja sähköasentajat osaavat arvostaa sen ominaisuuksia.

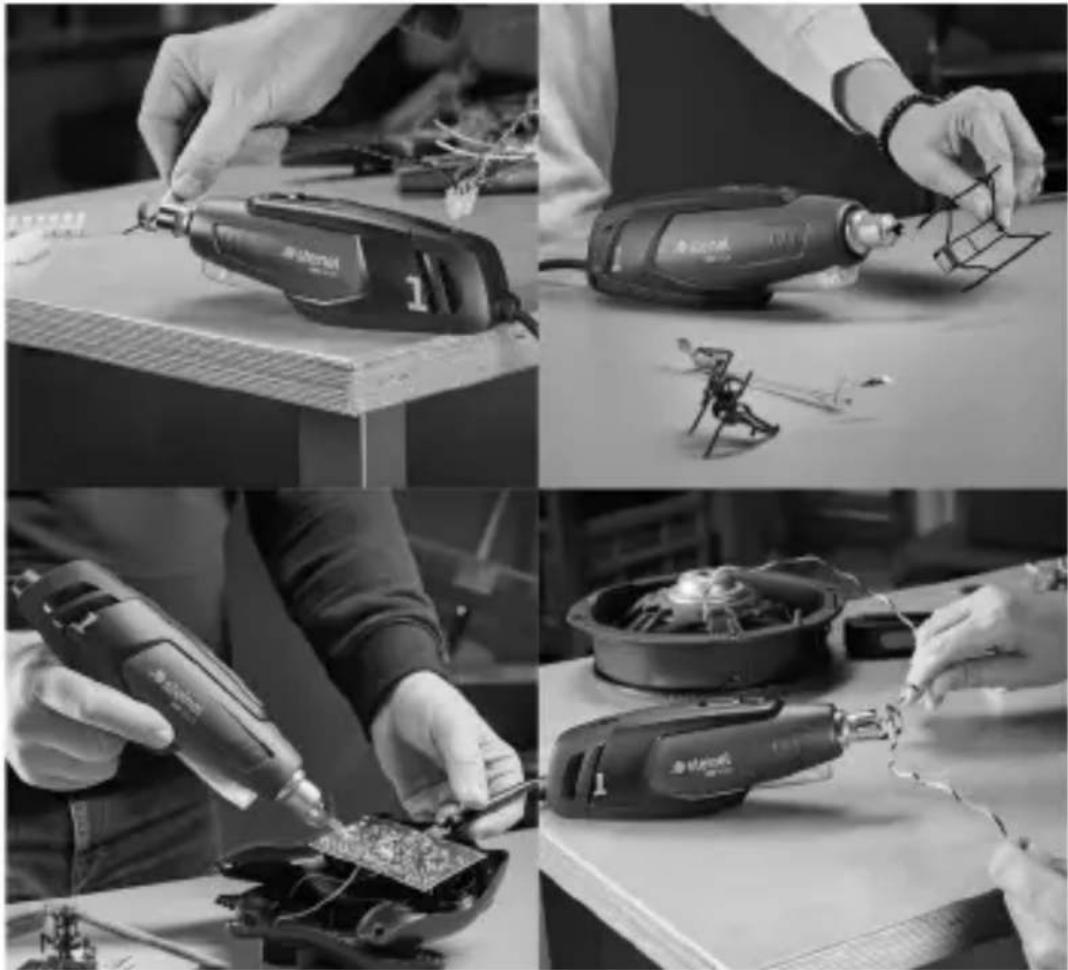

6.1

• Kaapelien ja johtojen liitäntäkappaleiden kutistus
• Lämpökutistuvien tuotteiden kutistus

Muotoilu

- Muoviosien muotoilu esim. mallinrakennuksessa

Juotto / juotteen avaaminen

• SMD-kappaleiden juotto
  – Elektronisten SMD-osarhymien korjaus ja jälkiyöstö

Kuivaus

• Maalit
• Muovit

Turvaohjeet:

– Ylikuumenemissuoja sammuttaa lämmityksen laitteen kuumentuessa liikaa.
– Heijastussuuttimen kiinnittäminen.

7. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektro-niikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

8. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa täten, että kuumailmapuhallin HM Stick on direktiivin 2006/42/EY mukainen.

EU:n vaatimustenmukaisuusvakuutuksen koko teksti on saatavilla seuraavasta Internet-osoitteesta:

www.steinel.de

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokok-ein. STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 kuukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta. Takuu ei koske laitteen muille esineille mahdollisesti aiheut-tamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjäliikkeen leima) hyvin pakattuna lähimpään huoltopis-teeseen. Takuu raukeaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuuaian jälkeen tai takuun piiriin kuulu-mattoman vian ollessa kyseessä ota yhteyttä huoltopalve-luumme ja pyydä tietoja korjausmahdollisuuksista.

3 VUODEN VALMISTAJAN TAKUI

10. Tekniset tiedot

• Verkkoliitäntä: 230 - 240 V, 50 Hz
• Teho: 350 W
• Lämpötilat ^1 : 400 °C ilman suutinta

500 °C alennussuuttimella 7 mm (sis. toimitukseen)

– Ilmamäärä: enint. 100 l/min

- Verkkojohto: H05

- Suojausluokka: //

- Äänenvoimakkuus: ≤ 70 dB (A)

– Tärinän kokonaisarvo: ≤ 2,5 m/s2 I K = 0,08 m/s2

- Paino: 0,7 kg

- ^1 Lämpötilan vaihtelu:

Etäisyys suuo-sasta	Lämpötila ilman suutinta	Lämpötila suuttimen kanssa
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
