BRUGSANVISNING HM Stick STEINEL

1. Om dette dokument 110
2. Generelle sikkerhedsanvisninger 110
3. Apparatets dele 113
4. Tiltænkt anvendelse 114
5. Idriftsættelse 115
6. Anvendelsesmuligheder 116
7. Bortskaffelse 118
8. Overensstemmelseserklæring 118
9. Producentgaranti 119
10. Tekniske data 120

1. Om dette dokument

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel om giftige gasser og risiko for antændelse!

Advarsel mod farer på grund af strøm!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.
  • Følg sikkerhedsanvisningerne.
• Opbevar vejledningen, så der er adgang til den.

Når du bruger elværktøj, skal følgende grundlæggende sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, risiko for personskade og brand.

Hvis apparatet ikke håndteres forsigtigt, kan der opstå brand, eller personer kan komme til skade. Kontrollér apparatet for eventuelle skader (nettilslutningskabel, hus osv.) før ibrugtagning, og tag ikke apparatet i brug, hvis det er beskadiget. Apparatet må ikke betjenes uden opsyn. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Indledende idriftsættelse

Der kan komme lidt røg ved første brug. Røgen skyldes bindemidler, der frigøres fra varmelegemets isoleringsfolie på grund af varmen under den første brug. Apparatet skal placeres på sin sokkel for at sikre, at røgen hurtigt slipper ud. Arbejdsområdet skal være godt ventileret under den første brug. Den røg, der udsendes, er ikke skadelig!

• Udsæt ikke elværktøj for regn. Brug ikke elværktøjet, när det er fugtigt, eller i fugtige eller våde omgivelser.
• Vær forsigtig, når du bruger apparaterne i nærheden af brændbare materialer.
• Sigt ikke på det samme sted i længere tid ad gangen.
• Må ikke anvendes i nærheden af en eksplosiv atmosfære.
• Varme kan ledes til brændbare materialer, der er tildækket.

Advarsel mod farer på grund af strøm!

• Undgå kropskontakt med jordforbundne dele, f.eks. rør, radiatorer, komfurer, køleskabe.
• Efterlad ikke apparatet uden opsyn, mens det er i drift.

Opbevar dit værktøj sikkert.

- Efter brug skal du placere apparatet på en stående overflade og lade det køle af, før du pakker det væk.

• Ubrugt værktøj skal opbevares i et tørt, aflåst rum uden for børns rækkevidde.
• Dette apparat kan bruges af børn fra 8 år og opefter og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet overvåget eller instrueret i at bruge apparatet på en sikker måde og forstår de farer, der er forbundet med det.
• Børn må ikke lege med apparatet.
• Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Sundheds- og sikkerhedsforhold og personlige værnemidler

Pas på nedfaldende apparater eller genstande! Sørg for, at folk ikke bliver ramt af nedfaldende apparater eller genstande.

• Brug dine personlige værnemidler.
• Brug beskyttelseshandsker, øjen- og/eller åndedrætsværn afhængigt af anvendelsen.

Advarsel om giftige gasser og risiko for antændelse!

• For din egen sikkerheds skyld må du kun bruge tilbehør og redskaber, der er angivet i brugsanvisningen eller anbefalet eller angivet af værktøjsproducenten.
• Brug af andet værktøj eller tilbehør end det, der anbefales i betjeningsvejledningen eller i kataloget, kan udgøre en risiko for personskade for dig.

Reparationer må kun udføres af en kvalificeret elektriker

• Dette elværktøj overholder de relevante sikkerhedsforskrifter.
• Reparationer må kun udføres af en kvalificeret elektriker, da der ellers kan ske ulykker for brugeren.

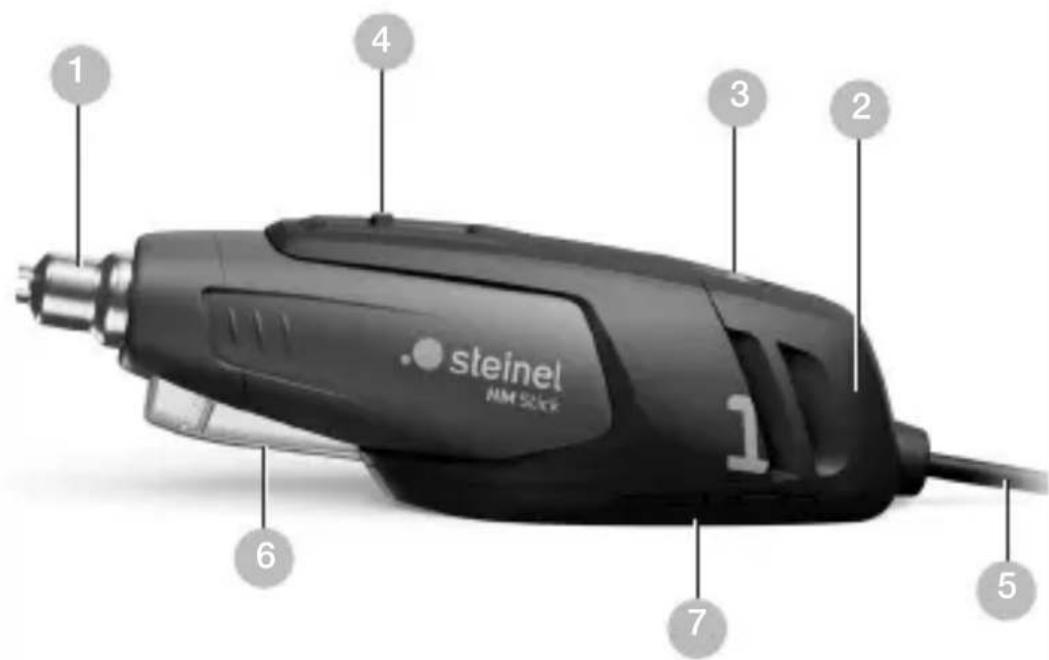

3. Apparatets dele

3.1

1 4 3 2 steinel NMM SKX 6 7 5

DK

1 Mundstykke i specialstål
2 Luftindtag
3 Skydekontakt TIL/FRA
4 ∅sken til ophængning
5 Gummiledning
6 LED-pære til oplysning af arbejdsområde
7 Understøtningsflade

Tilbehør

3.2

A

A Reduktionsdyse 7 mm
B Reduktionsdyse med beskytteisesreflektor
C Reflektordyse 40 mm
D Reflektordyse 10 mm

4. Tiltænkt anvendelse

Det elektriske værktøj STEINEL HM Stick er beregnet til formgivning af kunststof og opvarmning af krympeslanger. Det er også velegnet til lodning, aflodning og opløsning af limsamlinger. Apparatet er ikke beregnet til anvendelse som varmluftsantænder af fast brændstof, hårtørrer eller i køretøjer.

5. Idriftsættelse

Apparatet tændes og slukkes med skydekontakten 3.

Den nødvendige afstand til den genstand, der skal forarbejdes, afhænger af materiale og forarbejdningsmetode. Lav altid først en test med hensyn til temperaturen.

Vær forsigtig ved udskiftning af varme dyser! Hvis varmluftblæseren skal anvendes fast monteret, skal apparatet stå sikkert og på et rent underlag.

Mulighed for ophængning

Den integrerede øsken 4 giver mulighed for at hænge apparatet op.

Advarsel: Maks. trækkraft = 150 N

LED-pæren 6 lyser, når apparatet er tændt. Udover oplysning af arbejdsområdet fungerer den som kontrollampe "Apparat tændt".

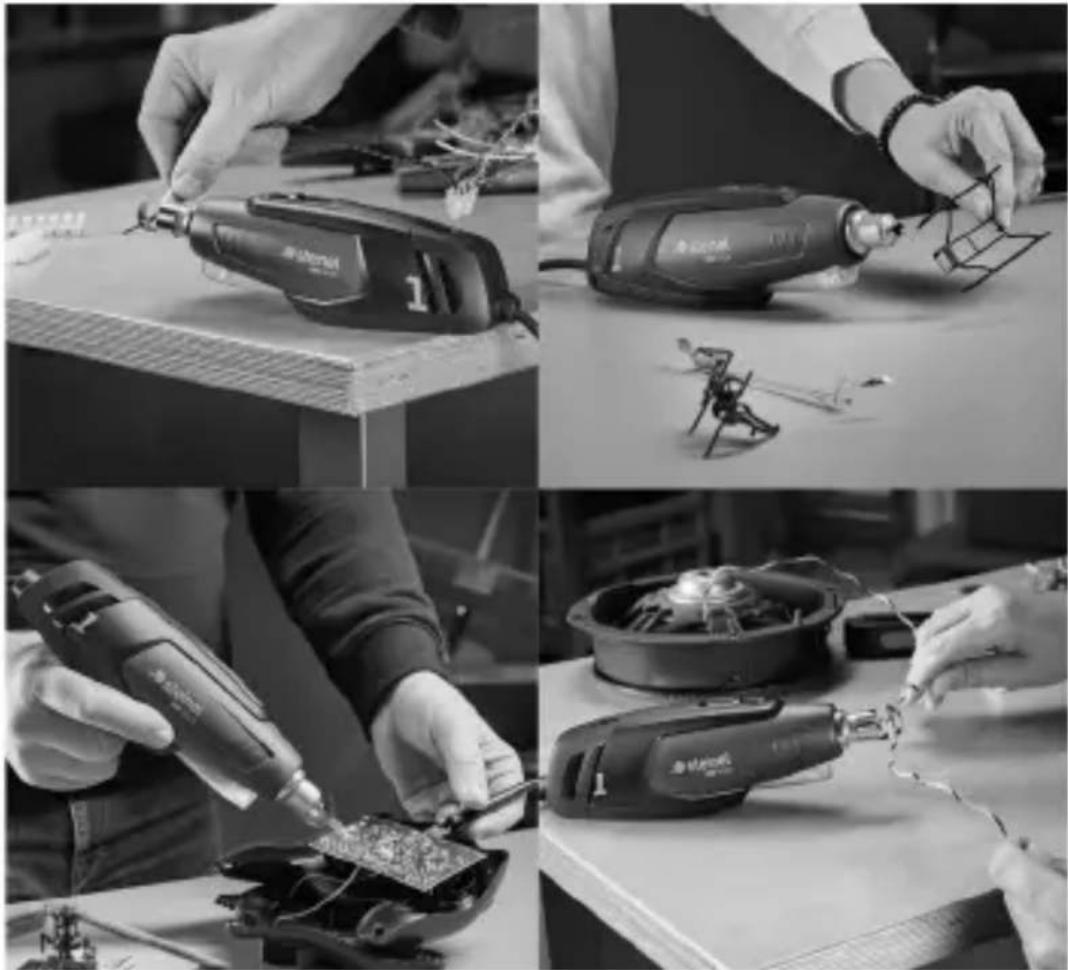

6. Anvendelsesmuligheder

Varmluftblæseren er ideel til bearbejdning af mindre komponenter og krympeslanger.

Specielt modelbyggere og elektronikteknikere nyder godt af disse egenskaber.

6.1

• Krympning af tilslutningselementer til kabler og ledninger
• Krympning af varmekrympende produkter

Formgivning

– Bearbejdning af kunststofdele f.eks. inden for model-byggeri

Lodning / aflodning

– Lodning af SMD-komponenter
- Reparation og efterbehandling af elektroniske SMD-moduler

Tørring

• Farver
• Kunststoffer

Sikkerhed:

• Termosikringen slukker vaarmelegemet ved overbelastning.
  – Montering af reflektordyse.

DK

7. Bortskaffelse

Smid ikke elapparater ud sammen med hus- holdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og direktivets implementering i national lovgivning skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

8. Overensstemmelseserklæring

STEINEL GmbH erklærer hermed, at varmluftblæseren HM Stick er i overensstemmelse med direktiv 2006/42/EF.

Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse:

www.steinel.de

9. Producentgaranti

Dette Steinel-produkt er fremstillet med største omhu, funktions- og sikkerhedstestet iht. de gældende forskrifter samt underlagt stikprøvekontrol. Steinel garanterer for upåklagelig beskaffenhed og funktion. Garantien gælder 36 måneder fra den dag, produktet er solgt til forbrugeren. Vi afhjælper mangler, der skyldes materiale- eller fabrikationsfejl, og garantien ydes i form af reparation eller udskiftning af defekte dele efter vores valg. Der ydes ikke garanti ved skader på sliddele, ej heller ved skader og mangler, der er opstået pga. ukorrekt behandling og vedligeholdelse. Yderligere følgeskader på fremmede genstande dækkes ikke. Garantien gælder kun, hvis den ikke-adskilte enhed sammen med en beskrivelse af fejlen, kassebon eller faktura (købsdato og forhandlerstempel) sendes velemballeret til den pågældende serviceafdeling.

Reparationsservice: Når garantiperioden er udløbet, eller i tilfælde af mangler, der ikke dækkes af garantien, skal du spørge nærmeste serviceværksted om mulighederne for reparation.

10. Tekniske data

• Nettilslutning: 230 - 240 V, 50 Hz
• Effekt: 350 W
• Temperaturer^1 : 400 °C uden dyse

500 °C med reduktionsdyse 7 mm (indeholdt i leveringen)

– Luftmængde: Maks. 100 l/min
- Netledning: H05
- Beskyttelsesklasse: II
- Emissionslydtryksniveau: ≤ 70 dB (A)
- Samlet svingningsværdi: ≤ 2,5 m/s2 I K = 0,08 m/s2
- Vægt: 0,7 kg

- ^1 Temperaturforløb:

Afstsand fra mundstykke	Temperatur uden dyse	Temperatur med dyse
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
