HM Stick - 热风枪 STEINEL - 免费用户手册

用户手册 HM Stick STEINEL

1. 关于本文件 305
2. 一般性安全提示 305
3. 设备说明 308
4. 电气连接 309
5. 安装 310
6. 功能 311
7. 维护和保养 313
8. 废弃物处理 313
9. 一致性声明 314
10. 制造商保修 315

1. 关于本文件

• 版权所有。未经我方批准禁止翻印或摘录。
  □- 保留技术更改的权利。

危险警示！

警告因环境影响而造成的危害！

警告有毒气体和点火危险！

警告电流危险！

2. 一般性安全提示

不遵守使用说明书 会发生危险！

本说明书中包含安全使用设备的重要信息。其中特别指出潜在的风险。不遵守使用说明可导致死亡或严重的人身伤害。

• 请仔细阅读使用说明。
• 遵守安全提示。
• 存放在随时可用的位置。

使用电动工具时，必须遵守以下基本安全措施，以防止触电、受伤和起火。

如果不小心操作设备，可能会导致火灾或人员受伤。调试前请检查设备是否有损坏（电源连接线、外壳等），如有损坏请勿操作。请勿在无人看管的情况下操作设备。儿童应有人看管，确保他们不会玩弄设备。

初始调试

首次使用时可能会冒烟。烟雾是由加热器的绝缘箔在首次使用时受热释放出的粘合剂造成的。设备应放在底座上，以确保烟雾迅速排出。首次使用时，工作区应通风良好。释放的烟雾不会对人体造成伤害！

警告因环境影响而造成的危害！

• 不要将电动工具暴露在雨中。请勿在潮湿或潮湿环境中使用电动工具。
• 在易燃物附近使用设备时要小心。
• 不要长时间瞄准同一位置。
• 请勿在有爆炸性气体的环境中使用。
• 热量会传导到被覆盖的可燃材料上。

警告电流危险!

• 避免身体接触接地部件，如管道、散热器、灶具、冰箱。
• 设备运行时不要无人看管。

安全存放工具

• 使用完毕后，将设备放在站立面上，待其冷却后再打包。
• 未使用的工具必须存放在干燥、上锁的房间内，儿童接触不到的地方。
• 岁及以上儿童和体力、感官或智力不佳或缺乏经验和知识的人员可以使用本设备，但他们必须接受过有关以安全方式使用本设备的监督或指导，并了解所涉及的危险。
• 儿童不得玩弄设备。
• 儿童不得在无人监护的情况下进行清洁和用户维护。

健康和安全条件及个人防护设备

小心掉落的设备或物体！确保坠落的设备或物体不会砸到人。

- 穿戴好个人防护装备。

- 根据应用情况，使用防护手套、眼睛和/或呼吸防护装置。

警告有毒气体和点火危险!

• 为了您自身的安全，只能使用操作说明书中指定的或工具制造商推荐或指定的附件和附加装置。
• 使用操作说明书或目录中建议以外的工具或附件可能会对您造成人身伤害的风险。

只能由合格的电工进行维修

• 本电动工具符合相关安全规定。
• 只能由合格的电工进行维修，否则可能会对操作者造成意外。

3. 设备描述

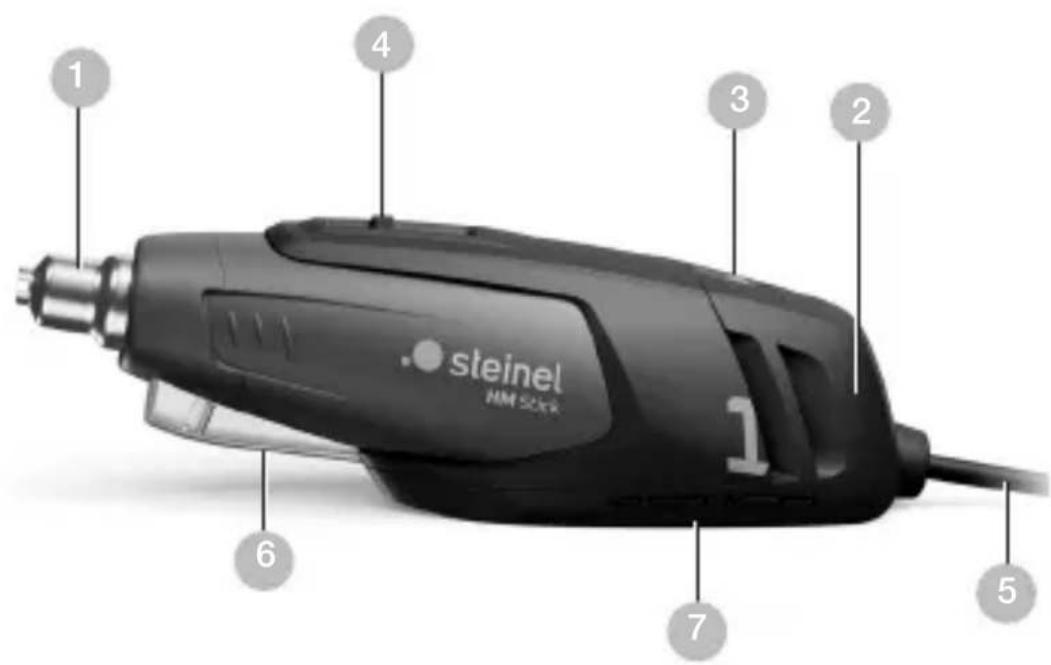

3.1

1 4 3 2 steinel HMM SKX 6 7 5

1 不锈钢出口管
2 进气口
3 滑动开关 ON/OFF
4 用于悬挂的孔眼
5 橡胶电缆
6 用于照亮工作区的 LED 灯
7 占地面积

配件

3.2

A

A 变径喷嘴 7 毫米
B 带保护性反射器的缩径喷嘴
C 反射喷嘴 40 毫米
D 反射喷嘴 10 毫米

4. 预期用途

STEINEL HM Stick 电动工具设计用于塑料成型和加热热缩管。它还适用于焊接和拆焊、松开粘合剂接头。

粘合剂接头的松动。该工具不能用作热空气固体燃料打火机、吹风机或在汽车中使用。

5. 调试

使用滑动开关打开设备 ^3 开关。与加工对象的距离取决于材料和加工类型。请务必先进行温度测试。可安装的喷嘴（见封面内的附件页）可用于精确控制热空气。

更换热风嘴时要小心！如果您将热风机作为独立设备使用，请确保它是

牢固、防滑的底座和清洁的表面。

悬挂选项

由于集成了孔眼 ^4 可暂停设备。

注意：最大拉力□=□150□N

LED灯6 设备开启时，指示灯处于工作状态。除了照亮工作区域外，它还是“设备开启”，指示灯。

6. 应用

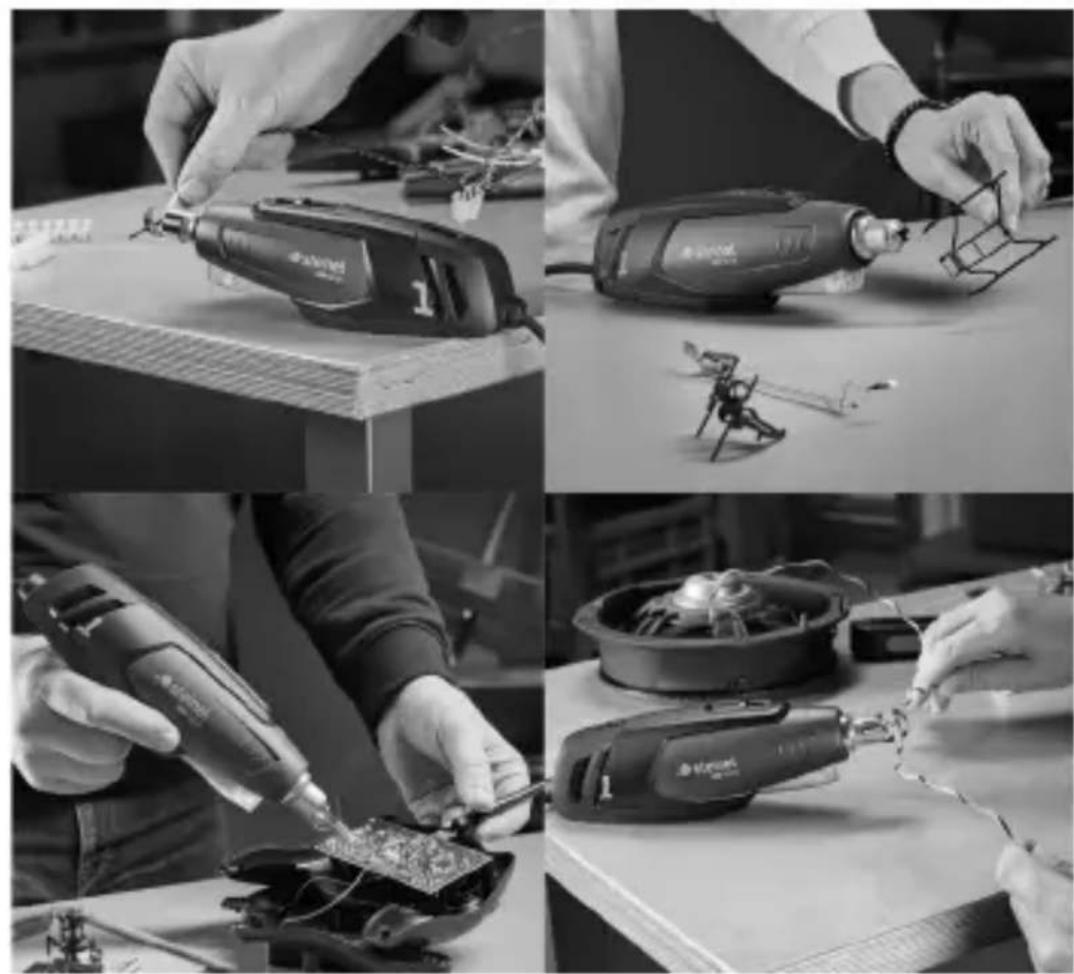

热风枪是加工较小部件和收缩管的理想工具。它尤其受到模型制作者和电子工程师的青睐。

6.1

• 电缆和电线连接元件的收缩
• 热缩产品的收缩

变形

- 塑料部件加工，如模型制作

焊接/拆焊

• 焊接 SMD 元件
• 电子 SMD 组件的维修和再加工

干燥

• 颜色
• 塑料

为了您的安全

• 过载时，热熔断器会关闭加热装置。
• 安装反射喷嘴

7. 废弃物处理

必须将电器、配件和包装采用可回收的环保方式处理。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

8. 一致性声明

STEINEL GmbH 特此声明，热风机 HM Stick 符合欧盟指令 2006/42/EC。

欧盟符合性声明全文可在以下网址获取：

www.steinel.de

9. 制造商保修

该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务(通过维修或是更换缺陷部件解决)将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票(购买日期和零售商盖章)包装好并寄至相关维修点时，才能享受质保。

维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。

3年厂商质保

10. 技术参数

- 主电源连接：230 - 240 伏，50 赫兹

- 功率: 350 瓦

- 温度 ^1 : 400°C 不含喷嘴

500°C，带7毫米缩小喷嘴（包括在供货范围内）

- 风量: 最大 100 升/分钟

- 主电源连接电缆: H05

- 防护等级： II

- 发射声压级: ≤slant 70 ~dB (A)

- 总振动值: ≤slant 2.5 ~m / s 2 I K = 0.08 ~m / s 2

- 重量: 0.7 千克

• ^1 温度曲线:

距排放管的距离 无 喷嘴时的温度 喷嘴温度
20 mm	360°	C	450°C.
30 mm	320°	C	350°C.
40 mm	280°	C	290°C.
50 mm	230°	C	250°C.
100 mm		150°C		150°C.
150 mm		100°C		100°C.
200 mm	75°	C	75°C.
