HASZNÁLATI ÚTMUTATÓ HM Stick STEINEL

1. Tudnivalók a dokumentummal kapcsolatban 171
2. Általános biztonsági útmutatások 171
3. Eszköz leírása 174
4. Rendeltetésszerű használat 175
5. Üzembe helyezés 176
6. Alkalmazások 177
7. Ártalmatlanítás 179
8. Megfelelőségi nyilatkozat 179
9. Gyártói garancia 180
10. Műszaki adatok 181

1. Tudnivalók a dokumentummal kapcsolatban

– Szerzői jogvédelem alatt áll. Sokszorosítani, akár részlegesen, csak az engedélyünkkel lehetséges.
– A müszaki fejlődést szolgáló változtatások jogát fenntartjuk.

Figyelmeztetés veszélyekre!

Figyelmeztetés a környezeti hatások okozta veszélyekre!

Figyelmeztetés a mérgező gázokra és a gyul- ladásveszélyre!

Figyelmeztetés áram miatti veszélyekre!

2. Általános biztonsági útmutatások

Veszély a használati útmutató figyelmen kívül hagyása miatt!

Jelen útmutató fontos információkat tartalmaz a készülék biztonságos kezeléséhez. Kiemelten figyelmeztet a lehetséges veszélyekre. A figyelmeztetések figyelmen kívül hagyása halálos vagy súlyos sérülésekhez vezethet.

• Figyelmesen olvassa el az útmutatót.
• Kövesse a biztonsági utasításokat.
• Tartsa jól hozzáférhető helyen.

Az elektromos szerszámok használatakor a következő alapvető biztonsági intézkedéseket kell betartani az áramütés, a sérülésveszély és a tűz elleni védelem érdekében.

Ha a készüléket nem kezeli óvatosan, tűz keletkezhet, vagy emberek megsérülhetnek. Üzembe helyezés előtt ellenőrizze a készüléket, hogy nincs-e rajta sérülés (hálózati csatlakozókábel, ház stb.), és ne működtesse a készüléket, ha az sérült. Ne üzemeltesse a készüléket felügyelet nélkül. A gyermekeket felügyelni kell, hogy ne játszanak a készülékkel.

Kezdeti üzembe helyezés

Az első használat során némi füst keletkezhet. A füstöt olyan kötőanyagok okozzák, amelyek az első használat során a hő hatására a fűtőtest szigetelőfóliájából felszabadulnak. A készüléket a talpára kell helyezni, hogy a füst gyorsan távozzon. A munkaterületet az első használat során jól ki kell szellőztetni. A kibocsátott füst nem káros!

Figyelmeztetés a környezeti hatások okozta veszélyekre!

• Ne tegye ki az elektromos szerszámokat esőnek. Ne használja az elektromos szerszámokat nedvesen, illetve nedves vagy nedves környezetben.
• Legyen óvatos, ha a készülékeket gyúlékony anyagok közelében használja.
• Ne célozzon hosszú ideig ugyanarra a pontra.
• Ne használja robbanásveszélyes légkör jelenlétében.
• A hő átterjedhet a lefedett éghető anyagokra.

Figyelmeztetés áram miatti veszélyekre!

• Kerülje a test érintkezését földelt részekkel, pl. csövekkel, radiátorokkal, tűzhelyekkel, hűtőszekrényekkel.
• Ne hagyja felügyelet nélkül a készüléket működés közben.

Tárolja biztonságosan a szerszámait.

- Használat után helyezze a készüléket egy álló felületre, és hagyja kihúlni, mielőtt elpakolná.

• A használaton kívüli szerszámokat száraz, zárt helyiségben, gyermekek elől elzárva kell tárolni.
• Ezt a készüléket 8 éves és annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, illetve tapasztalat és ismeretek hiányában nem rendelkező személyek is használhatják, ha felügyeletet kaptak vagy eligazítást a készülék biztonságos használatára vonatkozóan, és megértették az ezzel járó veszélyeket.
• Gyermekek nem játszhatnak a készülékkel.
• A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

Egészségügyi és biztonsági feltételek és egyéni védőeszközök

Óvakodjon a leeső készülékektől vagy tárgyaktól! Gondoskodjon arról, hogy a leeső készülékek vagy tárgyak ne üssék el az embereket.

• Viselje az egyéni védőfelszerelést.
• Az alkalmazástól függően használjon védőkesztyűt, szem- és/vagy légzésvédelmet.

Figyelmeztetés a mérgező gázokra és a gyul- ladásveszélyre!

• Saját biztonsága érdekében csak a kezelési útmutatóban megadott, illetve a szerszám gyártója által ajánlott vagy előírt tartozékokat és tartozékokat használjon.
• A használati utasításban vagy a katalógusban ajánlott szerszámoktól vagy tartozékoktól eltérő szerszámok vagy tartozékok használata személyi sérülés veszélyével járhat.

Javítást csak szakképzett villanyszerelő végezhet

• Ez az elektromos szerszám megfelel a vonatkozó biztonsági előírásoknak.
• A javításokat csak szakképzett villanyszerelő végezheti, ellenkező esetben az üzemeltető balesetet szenvedhet.

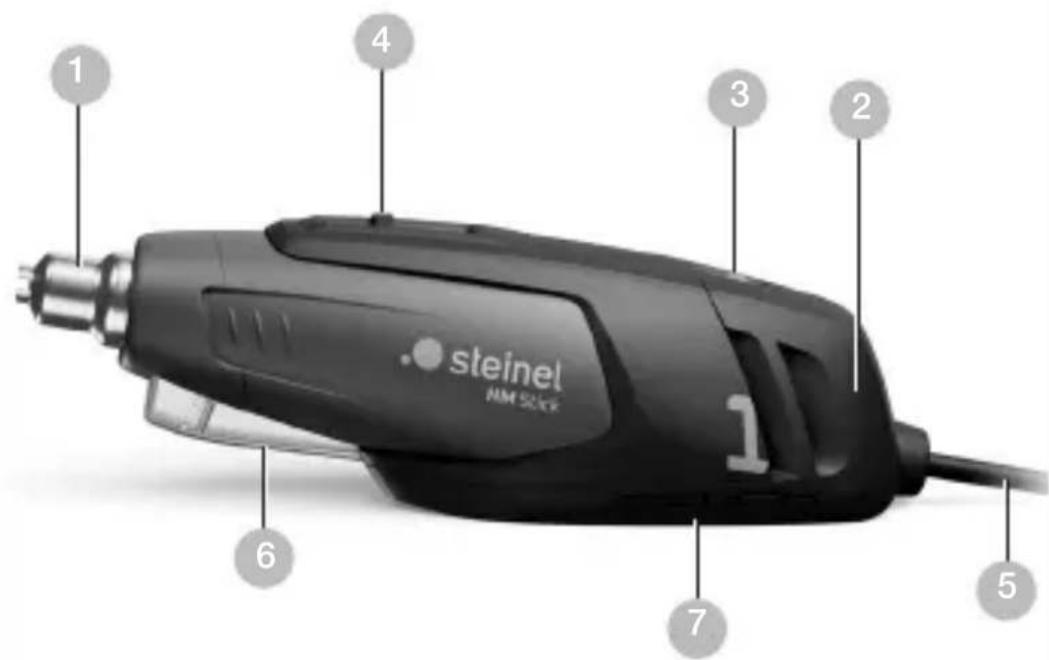

3. Eszköz leírása

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Nemesacél kifúvócső
2 Levegő-bevezető
3 Tolókapcsoló BE/KI
4 Felfüggesztőszem
5 Gumi kábel
6 LED-lámpa a munkaterület megvilágításához
7 Leállítási felület

Tartozékok

3.2

A

A Szükítőfúvóka 7 mm
B Szükítőfúvóka védőreflektorral
C 40 mm-es visszaverőfúvóka
D 10 mm-es visszaverőfúvóka

HU

4. Rendeltetésszerű használat

A STEINEL HM Stick elektromos szerszámot műanyag formázására és zsugorcsövek melegítésére tervezték. Alkalmas továbbá forrasztásra és kiforrasztásra, lazításra ragasztott kötések oldására. A szerszám nem használható forró levegővel működő szilárd tüzelőanyaggal működő öngyújtóként, hajszárítóként vagy járművekben.

5. Üzembe helyezés

A készülék be- és kikapcsolása a tolókapcsolóval 3 történik. A megmunkálandó felülettől való távolság a megmunkált anyagtól és a megmunkálás fajtájától függ. Kérjük, első alkalommal próbálja ki a hómérsékletet! A felhelyezhető fúvókákkal (ld. a tartozékok felsorolását a borítón) a forró levegő egy pontra, vagy pontosan egy adott felületre irányítható.

Legyen óvatos a forró fúvókák cseréjekor! Ha a hőlégfúvót álló helyzetben használja, ügyeljen annak stabil, csúszásmentes felállítására, és a tiszta felállítási helyre.

Felakasztható

4 A beépített akasztószemnek köszönhetően a berendezés felakasztható.

Figyelem: max. húzóerő = 150 N

A LED-lámpa 6 a berendezés bekapcsolt állapotában működik. A munkaterület megvilágítása mellett a berendezés bekapcsolt állapotát jelző ellenőrzőlámpaként is szolgál.

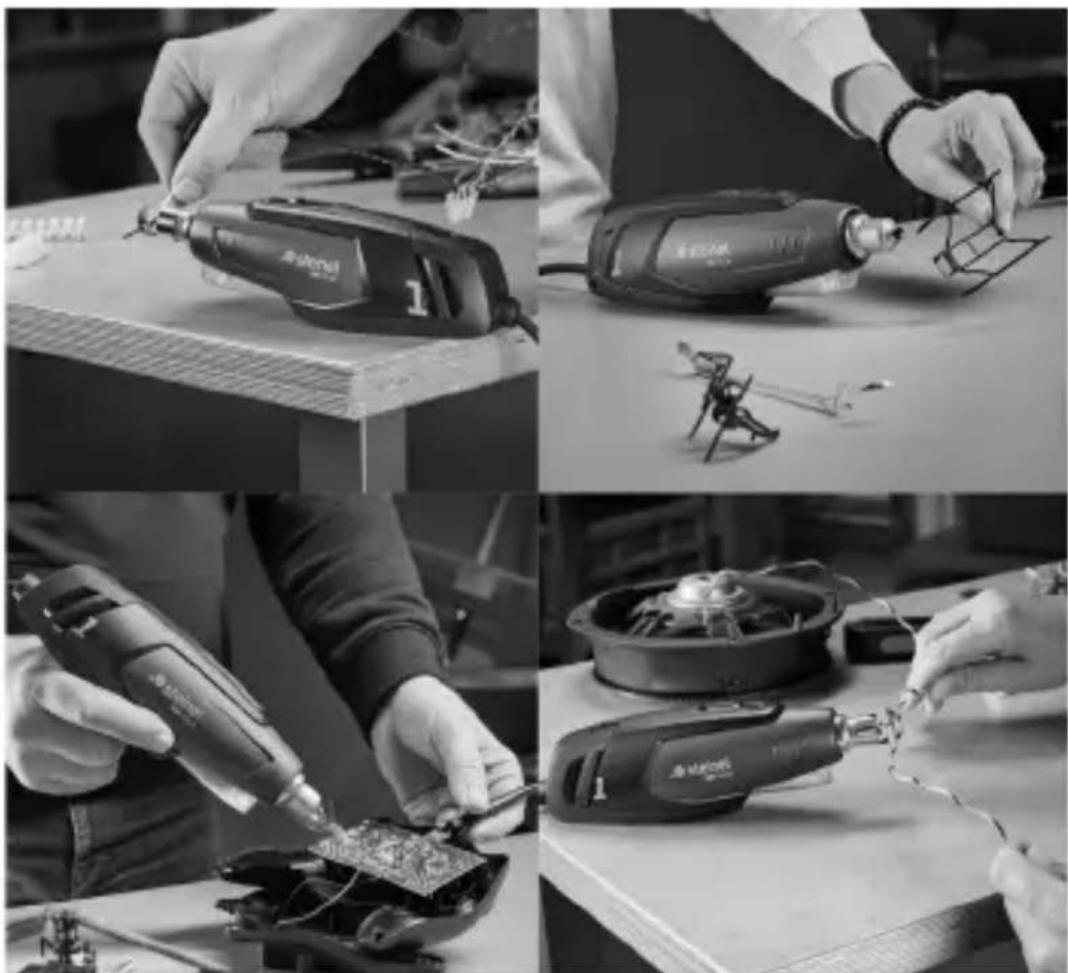

6. Alkalmazások

A hőlégfúvó ideális kisebb alkatrészekkel és zsugorcsövekkel végzett munkákhoz. Ez különösen a modellépítők és az elektronikai műszerészek számára hasznos.

6.1

– kábelek és vezetékek csatlakozásainak zsugorítása

– hőre zsugorodó termékek zsugorítása

Alakítás

– műanyag alkatrészek megmunkálása, pl. modellezésnél

Forrasztás / forrasztások oldása

– SMD-alkatrészek forrasztása

– elektronikus SMD-elemek javítása és utómunkái

Száritás

• festékek
• múanyagok

Biztonságá érdekében:

– A höre kioldó biztosíték túlterhelés esetén kikapcsolja a fűtést.
– A visszaverőfúvóka felhelyezése.

7. Ártalmatlanítás

Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újrahasznosításáról.

Ne dobjon elektromos készülékeket a háztartási szemétbe!

Csak az EU-országok esetében:

A használt elektromos és elektronikus berendezésekre vonatkozó hatályos EU irányelvek értelmében, és ezeknek a nemzeti jogban való alkalmazása szerint a már nem működőképes elektromos berendezéseket külön kell gyűjteni, és gondoskodni kell környezetbarát újrahasznosításukról.

8. Megfelelőségi nyilatkozat

A STEINEL GmbH kijelenti, hogy a HM Stick meleglevegő-fúvó megfelel a 2006/42/EK irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetcímen érhető el: www.steinel.de

9. Gyártói garancia

Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerűen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre. A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyag- vagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése. A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből. Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.

10. Műszaki adatok

– Hálózati csatlakozás: 230 – 240 V, 50 Hz

– Teljesítmény: 350 W

– Hőmérsékletek ^1 : 400 °C fúvóka nélkül

500 °C 7 mm-es szükítőfúvókával (a készülékkel együtt

szállítva)

– Levegőmennyiség: max. 100 l/min

– Hálózati kábel: H05

– Védelmi osztály: //

- Kibocsátott zajnyomás szint: ≤ 70 dB (A)

– Rezgés gyorsulás súlyozott négyzetes középérték:

– ^1 Hőmérsékletértékek változása a távolság

függvényében:

Távolság a kifúvócsőtől	Hőmérséklet fúvóka nélkül	Hőmérséklet fúvókával
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
