ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HM Stick STEINEL

1. Σχετικά με αυτό το έγγραφο 146
2. Γενικές υποδείξεις ασφάλειας 146
3. Στοιχεία συσκευής 150
4. Προβλεπόμενη χρήση 151
5. Θέση σε λειτουργία 152
6. Εφαρμογές 153
7. Απόσυρση 155
8. Δήλωση συμμόρφωσης 155
9. Εγγύηση κατασκευαστή 156
10. Τεχνικά δεδομένα 157

1. Σχετικά με αυτό το έγγραφο

• Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.
• Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

Προειδοποίηση ενώπιον κινδύνων!

Προειδοποίηση για κινδύνους λόγω περιβαλλοντικών επιδράσεων!

Προειδοποίηση για τοξικά αέρια και κίνδυνο ανάφλεξης!

Προειδοποίηση ενώπιον κινδύνου λόγω ρεύματος!

2. Γενικές υποδείξεις ασφάλειας

Κίνδυνος λόγω μη τήρησης των οδηγιών χρήσης!

Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τον ασφαλή χειρισμό της συσκευής. Επισημαίνεται ιδιαίτερα η προσοχή σε δυνητικούς κινδύνους. Η μη τήρηση μπορεί να προκαλέσει θάνατο ή σοβαρούς τραυματισμούς.

• Διαβάζετε προσεκτικά τις οδηγίες.
- Ακολουθείτε τις υποδείξεις ασφαλείας.
• Φυλάσσετε σε προσβάσιμο μέρος.

Κατά τη χρήση ηλεκτρικών εργαλείων, πρέπει να τηρούνται τα ακόλουθα βασικά μέτρα ασφαλείας για την προστασία από ηλεκτροπληξία, κίνδυνο τραυματισμού και πυρκαγιά.

Εάν η συσκευή δεν χειριστεί με προσοχή, μπορεί να προκληθεί πυρκαγιά ή να τραυματιστούν άτομα. Ελέγξτε τη συσκευή για τυχόν ζημιές (καλώδιο σύνδεσης στο δίκτυο, περίβλημα κ.λπ.) πριν από τη θέση σε λειτουργία και μη θέτετε σε λειτουργία τη συσκευή εάν έχει υποστεί ζημιές. Μην χρησιμοποιείτε τη συσκευή χωρίς επίβλεψη. Τα παιδιά πρέπει να επιβλέπονται για να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

Αρχική θέση σε λειτουργία

Κατά την πρώτη χρήση ενδέχεται να εκπέμπεται λίγος καπνός. Ο καπνός προκαλείται από συνδετικούς παράγοντες που απελευθερώνονται από το μονωτικό φύλλο της θερμάστρας λόγω της θερμότητας κατά την πρώτη χρήση. Η συσκευή θα πρέπει να τοποθετείται στη βάση της για να διασφαλίζεται η γρήγορη διαφυγή του καπνού. Ο χώρος εργασίας πρέπει να αερίζεται καλά κατά την πρώτη χρήση. Ο εκπεμπόμενος καπνός δεν είναι επιβλαβής!

Κίνδυνος λόγω περιβαλλοντικών επιδράσεων!

• Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή.
  Μην χρησιμοποιείτε τα ηλεκτρικά εργαλεία όταν είναι υγρά ή σε υγρό ή βρεγμένο περιβάλλον.
• Να είστε προσεκτικοί όταν χρησιμοποιείτε τις συσκευές κοντά σε εύφλεκτα υλικά.
• Μην στοχεύετε στο ίδιο σημείο για μεγάλα χρονικά διαστήματα.
• Μην το χρησιμοποιείτε παρουσία εκρηκτικής ατμόσφαιρας.
• Η θερμότητα μπορεί να μεταφερθεί σε εύφλεκτα υλικά που είναι καλυμμένα.

Κίνδυνος ηλεκτροπληξίας!

- Αποφύγετε την επαφή του σώματος με γειωμένα μέρη, π.χ. σωλήνες, θερμαντικά σώματα, κουζίνες, ψυγεία.

- Μην αφήνετε τη συσκευή χωρίς επίβλεψη ενώ βρίσκεται σε λειτουργία.

Αποθηκεύστε τα εργαλεία σας με ασφάλεια.

• Μετά τη χρήση, τοποθετήστε τη συσκευή σε μια όρθια επιφάνεια και αφήστε την να κρυώσει πριν τη συσκευάσετε.
• Τα αχρησιμοποίητα εργαλεία πρέπει να φυλάσσονται σε στεγνό, κλειδωμένο δωμάτιο μακριά από παιδιά.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσεων, εφόσον έχουν λάβει επίβλεψη ή οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους σχετικούς κινδύνους.
  • Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.
• Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να γίνεται από παιδιά χωρίς επίβλεψη.

Συνθήκες υγείας και ασφάλειας και εξοπλισμός ατομικής προστασίας

Προσοχή στις πτώσεις συσκευών ή αντικειμένων! Βεβαιωθείτε ότι οι άνθρωποι δεν χτυπιούνται από συσκευές ή αντικείμενα που πέφτουν.

• Φορέστε τον ατομικό σας προστατευτικό εξοπλισμό.
- Ανάλογα με την εφαρμογή, χρησιμοποιήστε προστατευτικά γάντια, προστασία των ματιών ή/και αναπνευστική προστασία.

Προσέξτε τα τοξικά αέρια και τον κίνδυνο ανάφλεξης!

- Για τη δική σας ασφάλεια, χρησιμοποιείτε μόνο τα εξαρτήματα και τα παρελκόμενα που καθορίζονται στις οδηγίες χρήσης ή που συνιστώνται ή καθορίζονται από τον κατασκευαστή του εργαλείου.

- Η χρήση εργαλείων ή εξαρτημάτων διαφορετικών από αυτά που συνιστώνται στις οδηγίες λειτουργίας ή στον κατάλογο μπορεί να αποτελέσει κίνδυνο τραυματισμού σας.

Επισκευές μόνο από εξειδικευμένο ηλεκτρολόγο

• Αυτό το ηλεκτρικό εργαλείο συμμορφώνεται με τους σχετικούς κανονισμούς ασφαλείας.
• Οι επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδικευμένο ηλεκτρολόγο, διαφορετικά μπορεί να προκληθούν ατυχήματα στον χειριστή.

3. Στοιχεία συσκευής

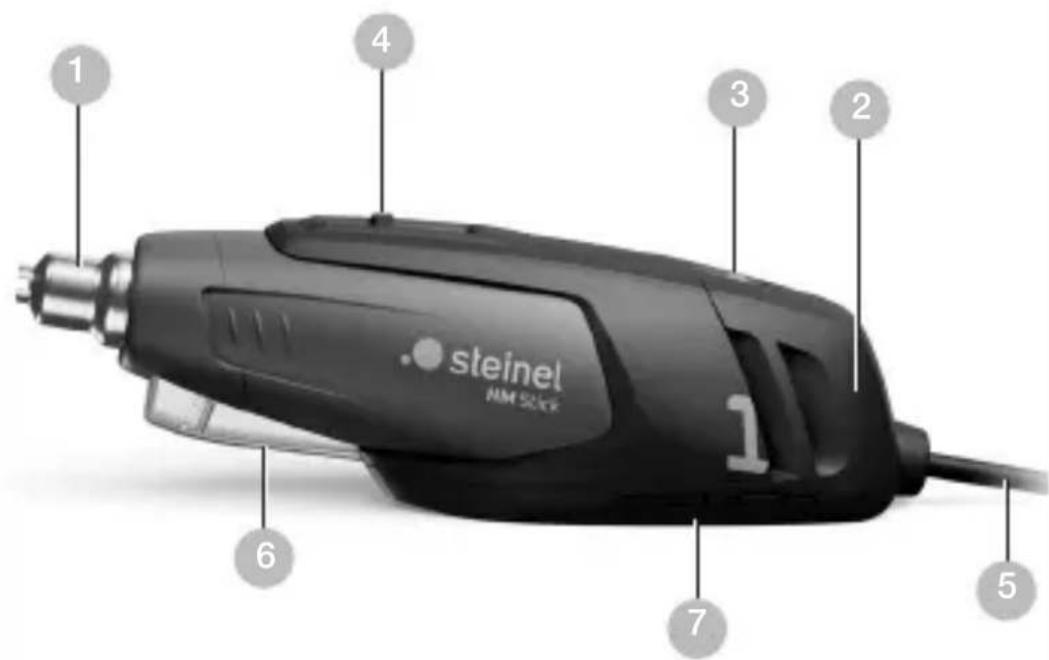

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 ξείδωτος σωλήνας εκφύσησης
2 Οπή εισόδου αέρα
3 Συρόμενος διακόπτης ΕΝΤΟΣ/ΕΚΤΟΣ
4 Δακτύλιος ανάρτησης
5 Ελαστικό καλώδιο
6 Λάμπα LED για φωτισμό σημείου εργασίας
7 Báon

Αξεσουάρ

3.2

A

A Ακροφύσιο μείωσης 7 mm
B Ακροφύσιο μείωσης με ανακλαστήρα προστασίας
C Avaklaotikó akroφύσιο 40 mm
D Ανακλαστικό ακροφύσιο 10 mm

4. Προβλεπόμενη χρήση

Το ηλεκτρικό εργαλείο STEINEL HM Στικ προορίζεται για μορφοποίηση πλαστικών, θέρμανση θερμοσυστελλόμενων σωλήνων. Είναι επίσης κατάλληλο για συγκολλήσεις και αποσυγκολλήσεις συναρμολογήσεων με κόλληση.

Η συσκευή δεν προβλέπεται για χρήση ως θερμοαναφλέκτης στερεών καυσίμων, στεγνωτήρας μαλλιών ή για χρήση μέσα σε οχήματα.

5. Θέση σε λειτουργία

Η συσκευή ενεργοποιείται και απενεργοποιείται με το συρόμενο διακόπτη ③. Η απόσταση προς το αντικείμενο επεξεργασίας εξαρτάται από το υλικό και τον προβλεπόμενο τρόπο επεξεργασίας. Να κάνετε πάντα πρώτα μία δοκιμή σχετικά με τη θερμοκρασία. Με τα εμβυσματώσιμα ακροφύσια (βλέπε σελίδα εξαρτημάτων στο πτυσσόμενο φύλλο) η ρύθμιση του αέρα μπορεί να γίνεται σε ακριβές σημείο ή σε ακριβή επιφάνεια.

Προσοχή κατά την αντικατάσταση καυτών ακροφυσίων! Όταν χρησιμοποιείτε το φυσητήρα θερμού αέρα ως συσκευή σε σταθερό σημείο, προσέχετε ώστε να υπάρχει ασφαλής και αντιολισθητική βάση και καθαρή επιφάνεια έδρασης.

Δυνατότητα ανάρτησης

Χάρη στον ενσωματωμένο δακτύλιο 4 είναι εφικτή η ανάρτηση της συσκευής.

Προσοχή: μέγ. δύναμη έλξης = 150 N

Η λάμπα LED 6 είναι σε λειτουργία όταν είναι ενεργοποιημένη η συσκευή. Εκτός από το φωτισμό του σημείου εργασίας εξυπηρετεί και ως προειδοποιητική λυχνία „συσκευή ενεργοποιημένη“.

6. Εφαρμογές

Ο φυσητήρας θερμού αέρα είναι ιδανικός για την επεξεργασία μικρών εξαρτημάτων και θερμοσυστελλόμενων σωλήνων. Αυτό το εκτιμούν ιδιαίτερα κατασκευαστές μοντέλων και ηλεκτρονικοί.

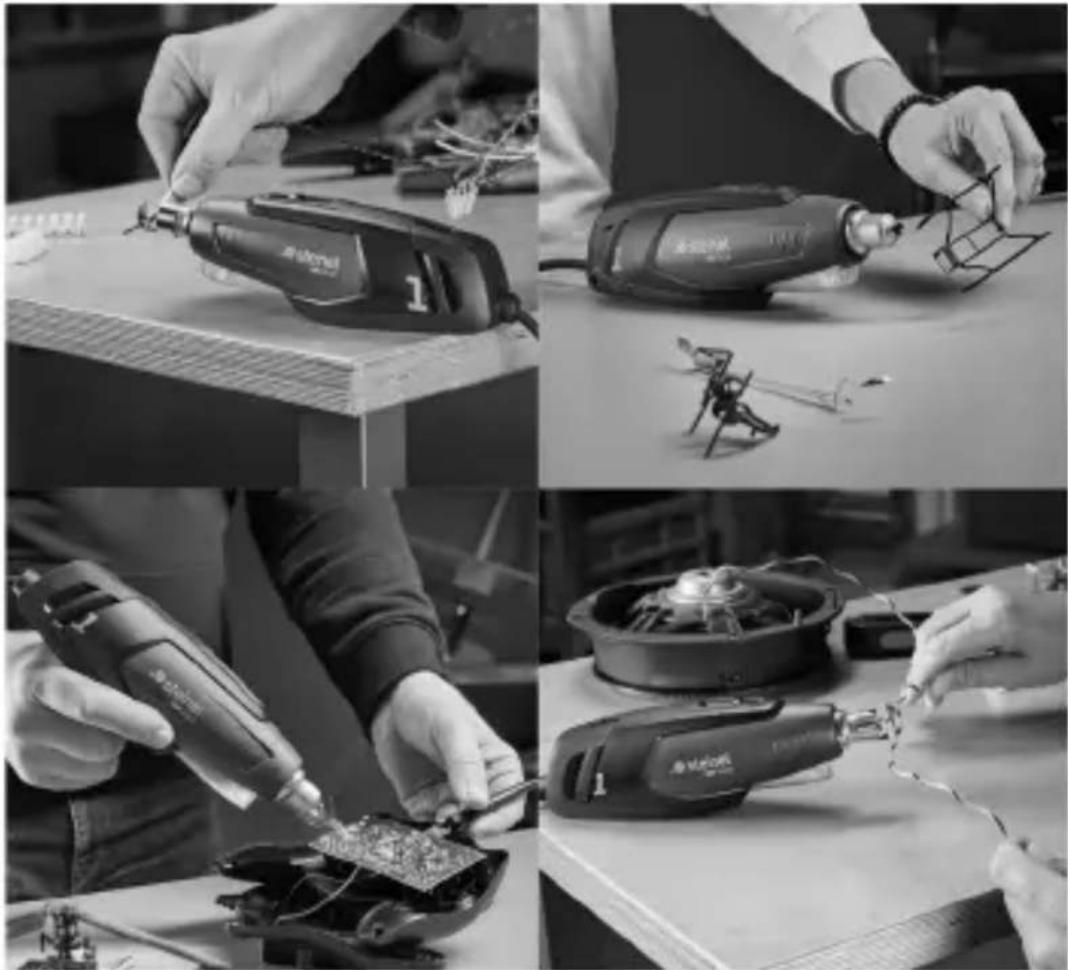

6.1

- Θερμοσυστολή στοιχείων σύνδεσης για καλώδια και αγωγούς

- Θερμοσυστολή θερμοσυστελλόμενων προϊόντων

Μορφοποίηση

- Επεξεργασία πλαστικών εξαρτημάτων, π.χ. στην κατασκευή μοντέλων

Συγκόλληση / Αποσυγκόλληση

• Συγκόλληση εξαρτημάτων SMD
• Επισκευή και επεξεργασία ηλεκτρονικών δομικών ομάδων SMD

Στέγνωμα

-Χρώματα

- Πλαστικά

Για την ασφάλειά σας:

– Η θερμική ασφάλεια απενεργοποιεί τη θέρμανση σε περίπτωση υπερφόρτωσης.
- Εμβυσμάτωση ανακλαστικού ακροφυσίου

7. Απόσυρση

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον.

8. Δήλωση συμμόρφωσης

Η STEINEL GmbH δηλώνει ότι ο ανεμιστήρας θερμού αέρα HM Stick συμμορφώνεται με την οδηγία 2006/42/ EK. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση στο Διαδίκτυο: www.steinel.de

9. Εγγύηση κατασκευαστή

Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36 μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις.

Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής.

10. Τεχνικά δεδομένα

• Σύνδεση δικτύου: 230 - 240 V, 50 Hz
• Ισχύς: 350 W
• Θερμοκρασίες ¹: 400 °C χωρίς ακροφύσιο
  500 °C με ακροφύσιο μείωσης 7 mm (στο πακέτο
  παράδοσης)
• Ποσότητα αέρα: μέγ. 100 λτρ/λεπ.
  -Καλώδιο σύνδεσης: H05
• Κλάση προστασίας: Ⅱ
• Στάθμη εκπομπής θορύβου: ≤ 70 dB (A)
• Συνολική τιμή δονήσεων: ≤ 2,5 m/s2 I K = 0,08 m/s2
• Bápoç: 0,7 kg

- ^1 Καμπύλη θερμοκρασίας:

Απόσταση από σωλήνα εκφύσησης20 mm 360 °C	Θερμοκρασία χωρίς ακροφύσιο450 °C.	Θερμοκρασία με ακροφύσιο
30 mm 320 °C	350 °C.
40 mm 280 °C	290 °C.
50 mm 230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm 75 °C	75 °C.
