Producttype	Heteluchtpistool
Merk	Steinel
Model	HM Stick
Voedingsspanning	230-240 V, 50 Hz
Vermogen	350 W
Maximale temperatuur	500 °C (met 7 mm reducermondstuk)
Temperatuur zonder mondstuk	400 °C
Luchtdebiet	max. 100 l/min
Gewicht	0,7 kg
Geluidsniveau	≤ 70 dB(A)
Beschermingsklasse	II
Materiaal van de straalbuis	RVS
Ingebouwde verlichting	LED-lamp
Ophanging	Ingebouwde lus (max. kracht 150 N)
Meegeleverde accessoires	7 mm reducermondstuk, reducermondstuk met reflector, 40 mm reflectormondstuk, 10 mm reflectormondstuk
Belangrijkste toepassingen	Thermovormen, krimpen, lassen, ontlassen, drogen
Garantie (Frankrijk)	3 jaar
Recycling	Conform WEEE – niet bij het huisvuil gooien
Veiligheid	Thermische zekering, uitschakeling bij overbelasting
Reparaties	Alleen door een gespecialiseerde elektricien

Veelgestelde vragen - HM Stick STEINEL

Hoe vervang ik het mondstuk van de Steinel HM Stick?

Haal de stekker uit het stopcontact en wacht tot het apparaat volledig is afgekoeld. Verwijder het hete mondstuk met een gereedschap of een thermische handschoen. Druk het nieuwe mondstuk tot aan de aanslag. Wees voorzichtig, mondstukken blijven lang heet.

Wat is de maximale temperatuur van het apparaat?

Zonder mondstuk is de temperatuur 400 °C. Met het meegeleverde 7 mm reducermondstuk bereikt het 500 °C.

Kan ik dit apparaat als haardroger gebruiken?

Nee, het apparaat is hiervoor niet ontworpen. Het is bedoeld voor thermovormen, krimpen, lassen en ontlassen. Gebruik het niet als haardroger.

Hoe maak ik het apparaat schoon?

Haal de stekker uit het stopcontact en laat het apparaat afkoelen. Reinig de behuizing met een droge doek. Gebruik geen schurende middelen of oplosmiddelen. De reiniging moet door een volwassene worden uitgevoerd.

Kan het apparaat door kinderen worden gebruikt?

Ja, vanaf 8 jaar onder toezicht. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Wat te doen bij rookontwikkeling tijdens het eerste gebruik?

Dit is normaal. De rook komt van de bindmiddelen in de isolatie van de verwarming. Plaats het apparaat op de standaard en ventileer de ruimte goed. De rook is niet schadelijk.

Hoe hang ik het apparaat op?

Gebruik de ingebouwde lus (4) om het apparaat op te hangen. Houd rekening met een maximale trekkracht van 150 N. Niet ophangen op instabiele plaatsen.

Wat is de garantie op het product?

De fabrieksgarantie is 3 jaar in Frankrijk (buiten de Professional lijn). Het dekt materiaal- of fabricagefouten. Bewaar het aankoopbewijs.

Kan ik het apparaat onbeheerd gebruiken?

Nee, laat het apparaat nooit onbeheerd achter tijdens gebruik. Er kan brand ontstaan als de hitte op ontvlambare materialen wordt gericht.

Welke materialen kan ik met dit apparaat bewerken?

Het apparaat is ideaal voor het thermovormen van kunststoffen (modelbouw), het krimpen van krimpkousen, het lassen van SMD-componenten, het ontlassen van elektronische componenten en het drogen van verf of kunststoffen.

GEBRUIKSAANWIJZING HM Stick STEINEL

1. Over dit document 44
2. Algemene veiligheidsvoorschriften 44
3. Beschrijving van het apparaat 48
4. Beoogd gebruik 49
5. Inbedrijfstelling 50
6. Toepassingen 51
7. Verwijderen 53
8. Conformiteitsverklaring 53
9. Fabrieksgarantie 54
10. Technische gegevens 56

1. Over dit document

- Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. - Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor gevaren door milieu-invloeden!

Waarschuwing voor giftige gassen en ontstekingsgevaar!

Waarschuwing voor risico's door elektriciteit!

2. Algemene veiligheidsvoorschriften

Gevaar door het niet naleven van de gebruiksaanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

Bij het gebruik van elektrisch gereedschap moeten de volgende basisveiligheidsmaatregelen in acht worden genomen ter bescherming tegen elektrische schokken, letsel en brand.

Als er niet voorzichtig met het apparaat wordt omgegaan, kan er brand ontstaan of kunnen mensen gewond raken. Controleer het apparaat voor ingebruikname op beschadigingen (netsnoer, behuizing, enz.) en neem het apparaat niet in gebruik als het beschadigd is. Gebruik het apparaat niet zonder toezicht. Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

Eerste ingebruikname

Bij het eerste gebruik kan er wat rook vrijkomen. De rook wordt veroorzaakt door bindmiddelen die vrijkomen uit de isolerende folie van het verwarmingselement door de warmte tijdens het eerste gebruik. Het apparaat moet op zijn basis worden geplaatst om ervoor te zorgen dat de rook snel ontsnapt. De werkruimte moet tijdens het eerste gebruik goed geventileerd worden. De rook die vrijkomt is niet schadelijk!

Gevaar door milieu-invloeden!

• Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap niet als het vochtig is of in een vochtige of natte omgeving.
• Wees voorzichtig bij het gebruik van de apparaten in de buurt van ontvlambare materialen.
• Richt niet langdurig op dezelfde plek.
• Niet gebruiken in de aanwezigheid van een explosieve atmosfeer.
• Hitte kan worden geleid naar brandbare materialen die bedekt zijn.

Waarschuwing voor risico's door elektriciteit!

• Vermijd lichamelijk contact met geaarde onderdelen, zoals leidingen, radiatoren, fornuizen, koelkasten.
• Laat het apparaat niet onbeheerd achter terwijl het in werking is.

Berg je gereedschap veilig op.

• Berg je gereedschap veilig op.
• Plaats het apparaat na gebruik op een staand oppervlak en laat het afkoelen voordat u het opbergt.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

Gezondheid, veiligheid en persoonlijke beschermings- middelen

Pas op voor vallende apparaten of voorwerpen! Zorg ervoor dat mensen niet geraakt worden door vallende apparaten of voorwerpen.

• Draag je persoonlijke beschermingsmiddelen.
• Gebruik, afhankelijk van de toepassing, beschermende handschoenen, oog- en/of ademhalingsbescherming.

Kijk uit voor giftige gassen en ontstekingsgevaar!

- Gebruik voor uw eigen veiligheid alleen accessoires en hulpstukken die in de handleiding staan of die worden aanbevolen of gespecificeerd door de fabrikant van het gereedschap.

- Het gebruik van andere gereedschappen of accessoires dan aanbevolen in de gebruiksaanwijzing of in de catalogus kan leiden tot persoonlijk letsel.

Reparaties alleen door een gekwalificeerde elektricien

• Dit elektrische gereedschap voldoet aan de relevante veiligheidsvoorschriften.
• Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde elektricien, anders kunnen er ongelukken gebeuren voor de gebruiker.

3. Beschrijving van het apparaat

3.1

1 Roestvrijstalen uitblaasmondstuk
2 Luchtinlaat
3 Schuifschakelaar AAN/UIT
4 Ophangoogje
5 Rubberen netsnoer
6 Led-lamp voor de verlichting van de werkplek
7 Platte zijde

Toebehoren

3.2

A

Het elektrische gereedschap STEINEL HM Stick is bedoeld voor het vervormen van kunststof en het verwarmen van krimpkousen. Het is ook geschikt voor het losmaken van lijmverbindingen, solderen en désolderen. Het apparaat is niet bedoeld om te worden gebruikt als ontstekingsapparaat voor vaste brandstoffen, als föhn of in voertuigen.

5. Inbedrijfstelling

Het apparaat wordt met de schuifschakelaar 3 in- en uitgeschakeld. De afstand t.o.v. het te bewerken voorwerp is afhankelijk van het materiaal en de toepassing. Voer altijd eerst een test uit betreffende de temperatuur. Met de opzetmondstukken (zie de toebehoren-pagina in de omslag) kan de hetelucht precies worden gestuurd.

Wees voorzichtig bij het verwisselen van hete mond-stukken! Als u het heteluchtpistool wilt neerzetten, moet u erop letten dat het apparaat goed en stevig op een schone ondergrond.

Ophangmogelijkheid

Het apparaat kan dankzij het 4 geïntegreerde oogje worden opgehangen.

Opgelet: max. trekkracht = 150 N

De led-lamp 6 functioneert wanneer het apparaat ingeschakeld is. Deze lamp dient niet alleen voor de verlichting van de werkplek, maar is ook het controlelampje voor 'apparaat ingeschakeld'.

6. Toepassingen

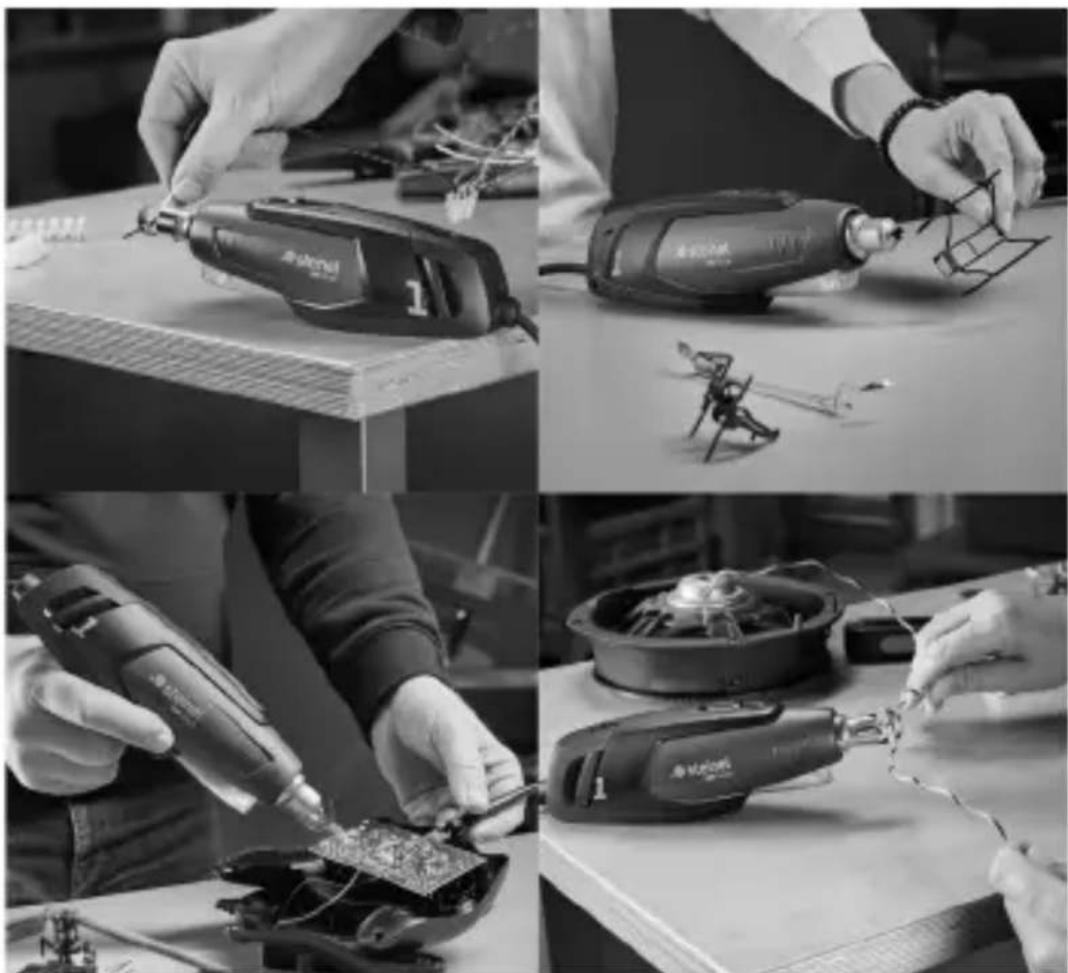

Het heteluchtpistool is ideaal voor het bewerken van kleine onderdelen en krimpkousen. Vooral elektriciens en modelbouwers werken er graag mee.

6.1

• Krimpen van aansluitelementen voor kabels en leidingen
• Krimpen van door warmte krimpende producten

Vervormen

- Bewerken van kunststof delen, bijv. in de modelbouw

• Solderen van SMD-componenten
• Reparatiewerkzaamheden aan elektronische SMD-componenten

Drogen

- Verf

- Kunststof

Voor uw veiligheid:

- De thermobeveiliging schakelt het verwarmingselement in geval van overbelasting uit.

- Plaatsen van het reflectormondstuk.

7. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieu-vriendelijk gerecycled te worden.

8. Conformiteitsverklaring

STEINEL GmbH verklaart hierbij dat de heteluchtblazer HM Stick voldoet aan richtlijn 2006/42/EG.

De volledige tekst van de EU-conformiteitsverklaring vindt u op het volgende internetadres:

www.steinel.de

9. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH,

Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden:

De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten:

- bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

– bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden

nageleefd,

• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
  – bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

• Netaansluiting: 230 - 240 V, 50 Hz
  – Vermogen: 350 W
• Temperaturen ^1 : 400 °C zonder mondstuk

500 °C met reduceermondstuk 7 mm (bij de levering

inbegrepen)

– Luchthoeveelheid: max. 100 l/min
– Netaansluiting: H05
– Beschermingsklasse: II
- Geluidsdrukniveau: ≤ 70 dB (A)
- Totale trillingswaarde: ≤ 2,5m / s2 I K = 0,08 m/s2
– Gewicht: 0,7 kg

- ^1 Temperatuurverloop:

Afstand tot het uitblaasmond-stuck20 mm 360 °C	Temperatuur zonder mondstuk450 °C.	Temperatuur met mondstuck
30 mm 320 °C	350 °C.
40 mm 280 °C	290 °C.
50 mm 230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm 75 °C	75 °C.
