MANUALE UTENTE HM Stick STEINEL

1. Riguardo a questo documento 58
2. Descrizione dell'apparecchio 62
3. Uso previsto 63
4. Messa in servizio 64
5. Applicazione 65
6. Smaltimento 67
7. Dichiarazione di conformità 67
8. Garanzia del produttore 68
9. Dati tecnici 70

1. Riguardo a questo documento

- Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.

- Con riserva di modifiche legate ai progressi della tecnologia.

Avviso di pericolo!

Attenzione ai pericoli dovuti alle influenze ambientali!

Attenzione ai gas tossici e al rischio di accensione!

Pericolo di scosse elettriche!

2. Avvertenze generali relative alla sicurezza

Le presenti istruzioni per l'uso contengono importanti informazioni per un utilizzo sicuro dell'apparecchio.

Vengono fatti particolarmente presenti i possibili pericoli.

L'inottemperanza alle istruzioni potrebbe portare alla morte o a gravi lesioni.

• Leggere attentamente le istruzioni.
- Seguire le avvertenze sulla sicurezza.
- Conservare le istruzioni in un luogo facilmente accessibile.

Quando si utilizzano utensili elettrici, è necessario osservare le seguenti misure di sicurezza di base per proteggersi da scosse elettriche, rischi di lesioni e incendi.

Se l'apparecchio non viene maneggiato con cura, è possibile che si verifichi un incendio o che si verifichino lesioni alle persone. Prima della messa in funzione, verificare che l'apparecchio non sia danneggiato (cavo di collegamento alla rete, alloggiamento, ecc.) e non metterlo in funzione se è danneggiato. Non mettere in funzione l'apparecchio senza sorveglianza. I bambini devono essere sorvegliati per evitare che giochino con l'apparecchio.

Messa in servizio iniziale

Al primo utilizzo può essere emesso del fumo. Il fumo è causato da agenti leganti che vengono rilasciati dalla pellicola isolante del riscaldatore dal calore durante il primo utilizzo. L'apparecchio deve essere posizionato sulla sua base per garantire una rapida fuoriuscita del fumo. Durante il primo utilizzo, l'area di lavoro deve essere ben ventilata. Il fumo emesso non è nocivo!

Pericolo dovuto agli influssi ambientali!

• Non esporre gli utensili elettrici alla pioggia. Non utilizzare gli utensili elettrici quando sono umidi o in un ambiente umido o bagnato.
• Prestare attenzione quando si utilizzano gli apparecchi in prossimità di materiali infiammabili.
  • Non mirate allo stesso punto per lunghi periodi di tempo.
• Non utilizzare in presenza di atmosfera esplosiva.
• Il calore può essere trasmesso ai materiali combustibili coperti.

Pericolo di scosse elettriche!

• Evitare il contatto del corpo con parti collegate a terra, ad esempio tubi, radiatori, fornelli, frigoriferi.
• Non lasciare l'apparecchio incustodito mentre è in funzione.

Conservate gli utensili in modo sicuro.

• Dopo l'uso, collocare l'apparecchio su una superficie piana e lasciarlo raffreddare prima di riporlo.
• Gli strumenti non utilizzati devono essere conservati in un locale asciutto e chiuso a chiave, fuori dalla portata dei bambini.
• Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che abbiano ricevuto supervisione o istruzioni sull'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione.

Condizioni di salute e sicurezza e dispositivi di protezione individuale

Attenzione alla caduta di apparecchi e oggetti! Assicurarsi che le persone non vengano colpite dalla caduta di apparecchi o oggetti.

• Indossare i dispositivi di protezione individuale.
• A seconda dell'applicazione, utilizzare guanti protettivi, protezione degli occhi e/o delle vie respiratorie.

Attenzione ai gas tossici e al rischio di accensione!

• Per la propria sicurezza, utilizzare solo accessori e dispositivi specificati nelle istruzioni per l'uso o raccomandati o specificati dal produttore dell'utensile.
• L'uso di utensili o accessori diversi da quelli raccomandati nelle istruzioni per l'uso o nel catalogo può comportare il rischio di lesioni personali.

Riparazione solo da parte di un elettricista qualificato

• Questo elettroutensile è conforme alle norme di sicurezza vigenti.
• Le riparazioni devono essere eseguite solo da un elettricista qualificato, altrimenti possono verificarsi incidenti per l'operatore.

3. Descrizione dell'apparecchio

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Tubo di soffiaggio in acciaio inossidabile
2 Apertura per l'ingresso dell'aria
3 Interruttore a scorrimento ON/OFF
4 Occhiello per appendere
5 Cavo in gomma
6 Lampada LED per l'illuminazione dell'area di lavoro
7 Superficie di appoggio

Accessori

3.2

A

A Ugello riduttore 7 mm
B Ugello di restringimento con riflettore di protezione
C Ugello a riflettore 40 mm
D Ugello a riflettore 10 mm

4. Uso previsto

L'apparecchio elettrico STEINEL HM Stick è predisposto per la sagomatura di materiali plastici e per il riscaldamento di tubi flessibili termoretraibili. Esso è anche adatto per saldare, dissaldare e staccare giunzioni adhesive. L'apparecchio non è predisposto per l'utilizzo come accenditore ad aria calda per combustibili solidi, come asciugacapelli o in autoveicoli.

5. Messa in servizio

L'apparecchio viene acceso e spento con l'interruttore 3 a scorrimento. La distanza rispetto all'oggetto da lavorare si basa sul materiale e sul tipo di lavorazione che si intende effettuare. Eseguite prima un test riguardo alla temperatura. Con gli ugelli applicabili (vedere il foglio degli accessori contenuto nella busta) è possibile dirigere il getto di aria calda con elevata precisione puntuale e superficiale.

Fate attenzione quando cambiate gli ugelli bollenti! Se utilizzate il convogliatore di aria calda come apparecchio non mobile, badate che esso venga ben fissato e che sia posto su una base sicura, antiscivolo e pulita.

Possibilità di aggancio

Grazie all'occhiello integrato 4 è possibile appendere l'apparecchio.

Attenzione: forza di trazione massima = 150 N

La lampada LED 6 è in funzione quando l'apparecchio è acceso. Oltre a illuminare l'area di lavoro, essa serve anche come lampada di controllo "Apparecchio acceso".

6. Applicazione

Il convogliatore ad aria calda è ideale per lavorare componenti di piccole dimensioni e tubi flessibili termoretraibili. In particolare appassionati di modellismo e installatori elettrici sanno apprezzare le sue qualità.

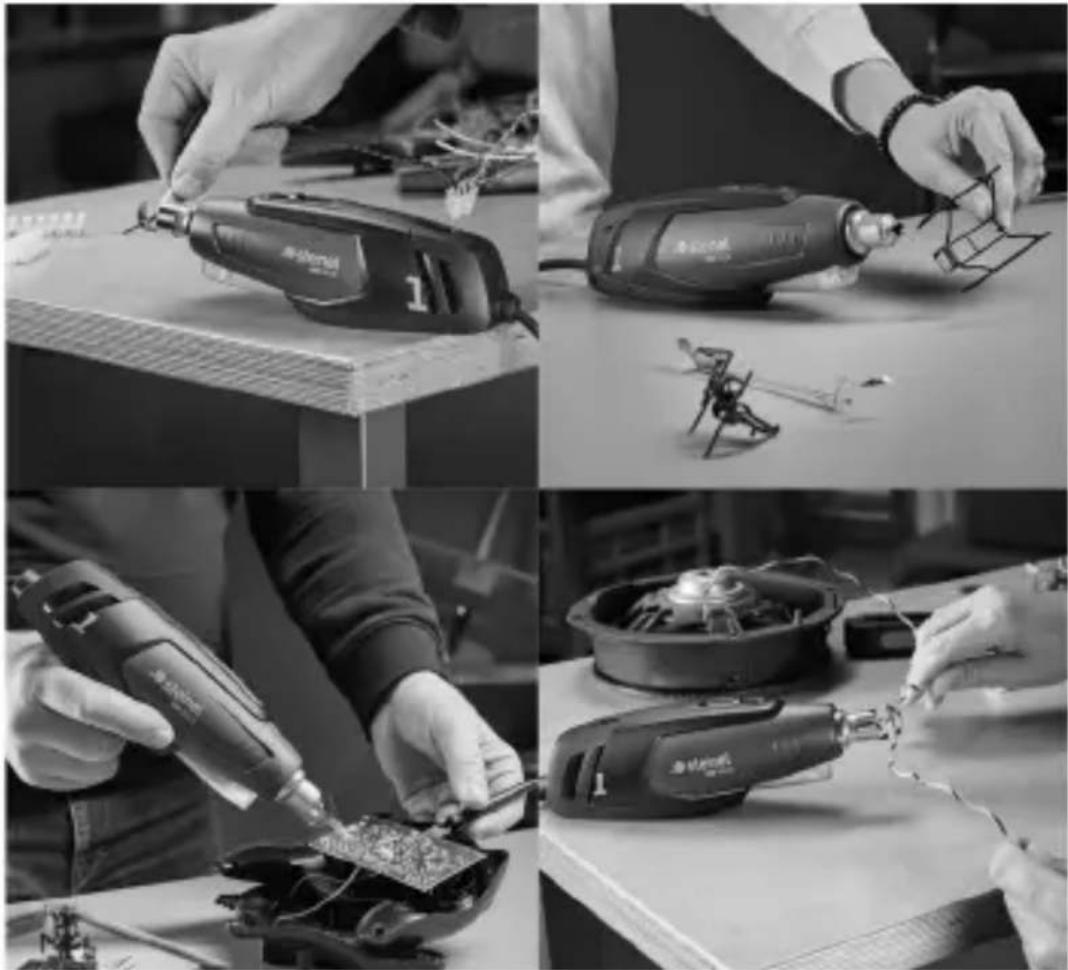

6.1

- Calettamento di elementi di collegamento per cavi e condotti

– Calettamento di prodotti termoretraibili

Modellatura

– Lavorazione di pezzi in plastica, per es. nel modellismo

Saldatura / dissaldatura

- Saldatura di componenti SMD

- Lavori di riparazione e di ripassatura su unità SMD elettronice

Asciutto

- Colori

- Materiali plastici

Per la vostra sicurezza:

- In caso di sovraccarico il fusibile termico spegne il riscaldamento.

- Applicazione dell'ugello a riflettore.

7. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati agli appositi centri di raccolta e smaltimento.

Non gettare gli apparecchi elettrici nei rifuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

8. Dichiarazione di conformità

STEINEL GmbH dichiara che il soffiatore d'aria calda HM Stick è conforme alla Direttiva 2006/42/CE.

Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

www.steinel.de

9. Garanzia del produttore

Garanzia del produttore STEINEL GmbH,

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEINEL Professional.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi:

- in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,

• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
  – in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di trasmettere il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o diretta-mente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

10. Dati tecnici

• Allacciamento alla rete: 230 - 240 V, 50 Hz
• Potenza: 350 W
• Temperature ^1 : 400 °C senza ugello
  500 °C con ugello di restringimento 7 mm (compreso nel volume di fornitura)
  – Volume di aria: max. 100 l/min
  – Cavo di allacciamento alla rete: H05
• Classe di protezione: //
  – Livello di pressione acustica emessa: ≤ 70 dB (A)
• Valore complessivo di vibrazione: ≤ 2,5m / s2 I
  – Peso: 0,7 kg

$$ K = 0, 0 8 \mathrm{m} / \mathrm{s} 2 $$

- ^1 Andamento della temperatura:

Distanza dal tubo di soffiaggio	Temperatura senza ugello	Temperatura con ugello
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
