HM Stick - Horkovzdušná pistole STEINEL - Bezplatný návod k obsluze

Typ produktu	Teplovzdušná pistole
Značka	Steinel
Model	HM Stick
Napájecí napětí	230-240 V, 50 Hz
Výkon	350 W
Maximální teplota	500 °C (se zmenšovací tryskou 7 mm)
Teplota bez trysky	400 °C
Průtok vzduchu	max. 100 l/min
Hmotnost	0,7 kg
Hladina hluku	≤ 70 dB(A)
Třída ochrany	II
Materiál hnací trubky	Nerezová ocel
Integrované osvětlení	LED lampa
Zavěšení	Integrované očko (max. síla 150 N)
Dodávané příslušenství	Zmenšovací tryska 7 mm, zmenšovací tryska s reflektorem, reflektorová tryska 40 mm, reflektorová tryska 10 mm
Hlavní použití	Tvarování za tepla, smršťování, svařování, pájení, sušení
Záruka (Francie)	3 roky
Recyklace	V souladu se směrnicí OEEZ – nevyhazujte do domovního odpadu
Bezpečnost	Tepelná pojistka, vypnutí při přetížení
Opravy	Pouze kvalifikovaným elektrikářem

Často kladené otázky - HM Stick STEINEL

Jak vyměnit trysku u Steinel HM Stick ?

Odpojte přístroj a počkejte na úplné vychladnutí. Horkou trysku odstraňte pomocí nástroje nebo tepelné rukavice. Zasuňte novou trysku až na doraz. Buďte opatrní, trysky zůstávají dlouho horké.

Jaké maximální teploty může přístroj dosáhnout ?

Bez trysky je teplota 400 °C. S dodávanou zmenšovací tryskou 7 mm dosahuje 500 °C.

Mohu tento přístroj používat jako fén na vlasy ?

Ne, přístroj k tomu není určen. Jeho určené použití je tvarování za tepla, smršťování, svařování a pájení. Nepoužívejte jej jako fén na vlasy.

Jak čistit přístroj ?

Odpojte přístroj a nechte jej vychladnout. Čistěte pouzdro suchým hadříkem. Nepoužívejte abrazivní prostředky nebo rozpouštědla. Čištění by měla provádět dospělá osoba.

Může být přístroj používán dětmi ?

Ano, od 8 let pod dohledem. Děti si s přístrojem nesmí hrát. Čištění a údržbu nesmí provádět děti bez dozoru.

Co dělat v případě kouře při prvním použití ?

To je normální. Kouř pochází z pojiv izolace topení. Umístěte přístroj na jeho stojan a dobře vyvětrejte místnost. Kouř není škodlivý.

Jak zavěsit přístroj ?

Použijte integrované očko (4) k zavěšení přístroje. Dodržujte maximální tahovou sílu 150 N. Nezavěšujte na nestabilní místa.

Jaká je záruka na výrobek ?

Záruka výrobce je 3 roky ve Francii (mimo řady Professional). Vztahuje se na vady materiálu nebo výroby. Uschovejte doklad o koupi.

Mohu přístroj používat bez dozoru ?

Ne, nikdy nenechávejte přístroj během provozu bez dozoru. Může dojít k požáru, pokud je teplo směrováno na hořlavé materiály.

Jaké materiály mohu tímto přístrojem tvarovat ?

Přístroj je ideální pro tvarování plastů za tepla (modelářství), smršťování teplem smrštitelných bužírek, svařování SMD součástek, pájení elektronických součástek a sušení barev nebo plastů.

NÁVOD K OBSLUZE HM Stick STEINEL

1. K tomuto dokumentu 183
2. Všeobecné bezpečnostní pokyny 183
3. Popis zařízení 186
4. Zamýšlené použití 187
5. Uvedení do provozu 188
6. Použití 189
7. Likvidace 191
8. Prohlášení o shodě 191
9. Záruka výrobce 192
10. Technické parametry 193

1. K tomuto dokumentu

– Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
– Změny, které slouží technickému pokroku, vyhrazeny.

Varování před nebezpečím!

Upozornění na nebezpečí způsobené vlivy prostředí!

Varování před toxickými plyny a nebezpečím vznícení!

Varování před ohrožením elektrickým proudem!

2. Všeobecné bezpečnostní pokyny

Tento návod obsahuje důležité informace pro bezpečnou manipulaci s přístrojem. Na možná nebezpečí je upozorněno zvlášť. Nedodržování může vést ke smrti nebo těžkým poraněním.

• Pozorně si přečtěte návod.
• Řidte se bezpečnostními pokyny.
• Musí být stále přístupné.

Při používání elektrického nářadí je třeba dodržovat následující základní bezpečnostní opatření na ochranu před úrazem elektrickým proudem, nebezpečím zranění a požáru.

Při neopatrném zacházení se spotřebičem může dojít k požáru nebo ke zranění osob. Před uvedením spotřebiče do provozu zkontrolujte, zda není poškozen (přívodní síťový kabel, kryt atd.), a pokud je poškozen, spotřebič nepoužívejte. Spotřebič nepoužívejte bez dozoru. Děti by měly být pod dohledem, aby se zajistilo, že si se spotřebičem nebudou hrát.

Prvotní uvedení do provozu

Při prvním použití se může uvolňovat kouř. Kouř je způsoben pojivy, která se při prvním použití uvolňují z izolační fólie ohřívače vlivem tepla. Spotřebič by měl být umístěn na základně, aby se zajistil rychlý únik kouře. Pracovní prostor by měl být během prvního použití dobře větrán. Vyzařovaný kouř není škodlivý!

Upozornění na nebezpečí způsobené vlivy prostředí!

• Nevystavujte elektrické nářadí dešti.
  Nepoužívejte elektrické nářadí, pokud je vlhké nebo se nachází ve vlhkém či mokrém prostředí.
• Při používání spotřebiče v blízkosti hořlavých materiálů dbejte zvýšené opatrnosti.
• Nemířte na stejné místo po dlouhou dobu.
• Nepoužívejte v přítomnosti výbušného prostředí.
• Teplo se může prénášet na hořlavé materiály, které jsou zakryté.

Varování před ohrožením elektrickým proudem!

- Vyvarujte se kontaktu těla s uzemněnými částmi, např. s potrubím, radiátory, sporáky, chladničkami.

- Nenechávejte spotřebič v provozu bez dozoru.

Uložte své nářadí bezpečně.

- Po použití položte spotřebič na stojící plochu a před zaba- lením jej nechte vychladnout.

• Nepoužívané nářadí musí být uloženo v suché, uzamčené místnosti mimo dosah dětí.
• Tento spotřebič mohou používat děti od 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dohledem nebo byly poučeny o bezpečném používání spotřebiče a rozumí souvisejícím nebezpečím.
• Děti si se spotřebičem nesmí hrát.
• Čištění a uživatelskou údržbu nesmí provádět děti bez dozoru.

Zdravotní a bezpečnostní podmínky a osobní ochranné prostředky

Pozor na padající spotřebiče nebo předměty! Zajistěte, aby padající spotřebiče nebo předměty nezasáhly osoby.

• Používejte osobní ochranné pomůcky.
• V závislosti na způsobu použití používejte ochranné rukavice, ochranu očí a/nebo dýchacích cest.

Varování před toxickými plyny a nebezpečím vznícení!

• V zájmu vlastní bezpečnosti používejte pouze příslušenství a nástavce, které jsou uvedeny v návodu k obsluze nebo doporučeny či specifikovány výrobcem nářadí.
• Použití jiného nářadí nebo příslušenství, než je doporučeno v návodu k obsluze nebo v katalogu, může představovat riziko zranění.

Opravy může provádět pouze kvalifikovaný elektrikář

• Toto elektrické nářadí splňuje příslušné bezpečnostní předpisy.
• Opravy smí provádět pouze kvalifikovaný elektrikář, jinak může dojít k úrazu obsluhy.

3. Popis zařízení

3.1

1 Vyfukovací trubka z jakostní oceli
2 Přívod vzduchu
3 Posuvný vypínač
4 Očko k zavěšení
5 Kabel s pryžovou izolací
6 Světlo LED k osvětlení pracovní oblasti
7 Stojan

Příslušenství

3.2

A

A Redukční tryska 7 mm
B Redukční tryska s ochranným reflektorem
C Reflektorová tryska 40 mm
D Reflektorová tryska 10 mm

4. Zamýšlené použití

Elektrický nástroj STEINEL HM Stick je určen ke tvarování plastů, ohřevu smršťovacích bužírek. Je také vhodný k pájení a uvolňování pájených spojů, uvolňování lepených spojů. Přístroj nesmí být používán jako horkovzdušný podpalovač tuhých paliv, vysoušeč vlasů a také nesmí být používán ve vozidlech.

5. Uvedení do provozu

Přístroj se zapíná a vypíná posuvným vypínačem 3. Vzdálenost od zpracovávaného objektu se řídí podle materiálu a zamýšleného druhu zpracování. Pokud jde o teplotu, tak vždy nejdříve provedte test. Pomocí nasouvatelných trysek (viz stranu s příslušenstvím v obálce) lze horký vzduch bodově nebo plošně přesně regulovat.

Opatrně při vyměňování horkých trysek! Budete-li horkovzdušnou pistoli používat jako stabilní přístroj, zajistěte bezpečnou polohu bez nebezpečí skluzu a čistý podklad.

Možnost zavěšení

Díky integrovanému očku 4 můžete přístroj zavěsit. Pozor: max. tažná síla = 150 N

Světlo LED 6 funguje u zapnutého přístroje. Vedle osvětlení pracovní oblasti slouží i jako kontrolka „přístroj zap.“.

6. Použití

Horkovzdušná pistole je ideální ke zpracovávání menších dílů a smršťovacích bužírek. Zvláště to ocení modeláři a technici z oblasti elektroniky.

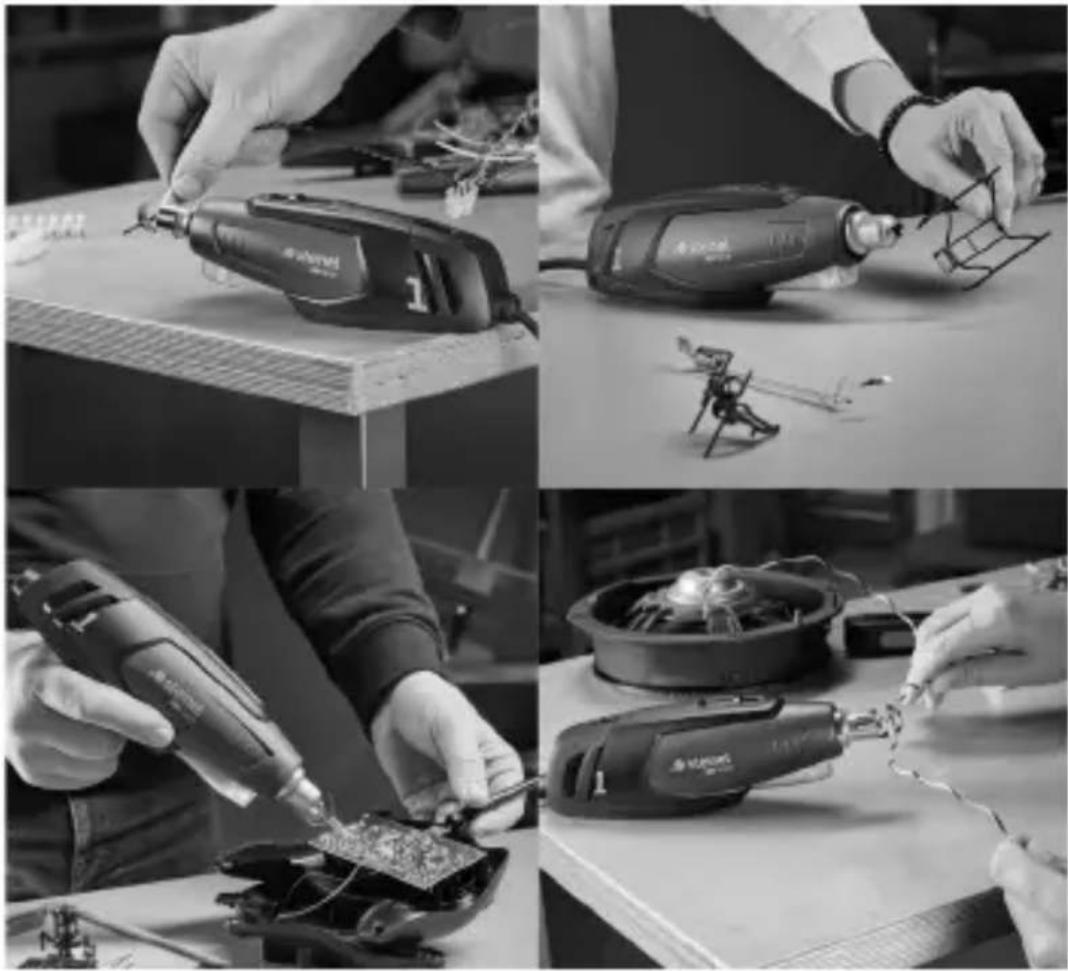

6.1

– smršťování spojovacích prvků pro kabely a vedení
– smršťování tepelně se smršťujících výrobků

Tvarování

– zpracovávání plastových dílů, např. při výrobě modelů

Pájení / uvolňování pájených spojů

– pájení dílů SMD
– opravy a úpravy elektronických konstrukčních skupin SMD

Vysoušení

- barvy

- plasty

Pro vaši bezpečnost:

– Tepelná pojistka při přetížení vypne vytápění.
– Nasunutí reflektorové trysky

7. Likvidace

Elektrické přístroje, příslušenství a obaly musí být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

8. Prohlášení o shodě

Společnost STEINEL GmbH tímto prohlašuje, že horkovzdušné dmychadlo HM Stick je v souladu se směrnicí 2006/42/ES. Úplné znění EU prohlášení o shodě je k dispozici na následující internetové adrese: www.steinel.de

9. Záruka výrobce

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru. Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapříčiněné nesprávným zacházením nebo údržbou. Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny: Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

10. Technické parametry

– Připojení k síti: 230 – 240 V, 50 Hz
- Výkon: 350 W
- Teploty ^1 : 400 °C bez trysky

500 °C s redukční tryskou 7 mm (v rozsahu dodávky)

– Množství vzduchu: max. 100 l/min
– Připojení k el. síti: H05
- Trída ochrany: //
- Emisní hladina zvukového tlaku: ≤ 70 dB (A)
- Celková hodnota kmitání: ≤ 2,5 m/s2 I K = 0,08 m/s2
- Hmotnost: 0,7 kg

- ^1 Průběh teploty:

Vzdálenost vyfu-kovací trubky20 mm	Teplota bez trysky360 °C	Teplota s tryskou450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
