KASUTUSJUHEND HM Stick STEINEL

1. Käesoleva dokumendi kohta 256
2. Üldised ohutusjuhised 256
3. Seadme kirjeldus 259
4. Kasutusotstarve 260
5. Käivitamine 261
6. Rakendused 262
7. Utiliseerimine 264
8. Vastavusdeklaratsioon 264
9. Tootja garantii 265
10. Tehnilised andmed 266

1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul.

- Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Hoiatus ohtude eest!

Hoiatus keskkonnamõjudest tulenevate ohtude eest!

Hoiatus mürgiste gaaside ja süttimisohu eest!

Hoiatus vooluga seotud ohtude eest!

2. Üldised ohutusjuhised

Kasutusjuhendi mittejärgimisest tulenev oht!

Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.
• Järgige ohutusjuhiseid.
• Hoidke kättesaadavas kohas.

Elektritööriistade kasutamisel tuleb järgida järgmisi põhilisi ohutusmeetmeid, et kaitsta elektrilöögi, vigastusohu ja tulekahju eest.

Kui seadet ei käsitseta ettevaatlikult, võib tekkida tulekahju või inimesed võivad saada vigastada. Kontrollige seadme kahjustusi (võrguühenduskaabel, korpus jne) enne kasutuselevõtmist ja ärge kasutage seadet, kui see on kahjustatud. Ärge kasutage seadet järelevalveta. Laste üle tuleb teostada järelevalvet, et nad ei mängiks seadmega.

Esialgne kasutuselevõtmine

Esimesel kasutamisel võib tekkida veidi suitsu. Suitsu põhjustavad sideained, mis vabanevad küttekeha isolatsioonifooliumist kuumuse mõjul esimese kasutuskorra ajal. Seade tuleb asetada alusele, et suitsu saaks kiiresti väljuda. Tööruum peaks olema esimese kasutamise ajal hästi ventileeritud. Välja eralduv suits ei ole kahjulik!

Hoiatus keskkonnamõjudest tulenevate ohtude eest!

• Ärge pange elektrilisi tööriistu vihma kätte. Ärge kasutage elektritööriistu niiskes või niiskes või märjas keskkonnas.
• Olge ettevaatlik, kui kasutate seadmeid tuleohtlike materjalide läheduses.
• Ärge sihtige pikka aega ühte ja samasse kohta.
• Mitte kasutada plahvatusohtlikus keskkonnas.
• Soojus võib kanduda kaetud põlevatele materjalidele.

Hoiatus vooluga seotud ohtude eest!

• Vältige keha kokkupuudet maandatud osadega, nt torud, radiaatorid, pliidid, külmikud.
• Ärge jätke seadet selle töötamise ajal järelevalveta.

Hoidke oma tööriistu turvaliselt.

• Pärast kasutamist asetage seade seisvale pinnale ja laske sellel jahtuda, enne kui pakite selle ära.

• Kasutamata tööriistu tuleb hoida kuivas, lukustatud ruumis lastele kättesaamatus kohas.

• Seda seadet võivad kasutada lapsed alates 8. eluaastast ja isikud, kellel on vähenenud füüsilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised, kui nad on saanud järelevalvet või juhendamist seadme ohutu kasutamise kohta ja mõistavad sellega kaasnevaid ohte.

• Lapsed ei tohi seadmega mängida.
• Puhastamist ja hooldust ei tohi teostada lapsed ilma järelevalveta.

Tervisekaitse- ja ohutustingimused ning isikukaitsevahendid

Ettevaatust kukkuvate seadmete või esemete suhtes! Veenduge, et kukkuvad seadmed või esemed ei tabaks inimesi.

• Kandke isikukaitsevahendeid.
- Sõltuvalt kasutusalast kasutage kaitsekindaid, silmade ja/või hingamisteede kaitset.

Hoiatus mürgiste gaaside ja süttimisohu eest!

- Teie enda ohutuse tagamiseks kasutage ainult neid tarvikuid ja lisaseadmeid, mis on ette nähtud kasutusjuhendis või mida on soovitatud või ette nähtud tööriista tootja poolt.

- Muude kui kasutusjuhendis või kataloogis soovitatud tööriistade või tarvikute kasutamine võib põhjustada teile kehavigastuse ohtu.

Remont ainult kvalifitseeritud elektriku poolt

• See elektriline tööriist vastab asjakohastele ohutusnõue-tele.
• Remonti võib teostada ainult kvalifitseeritud elektrik, vastasel juhul võib juhtuda õnnetus.

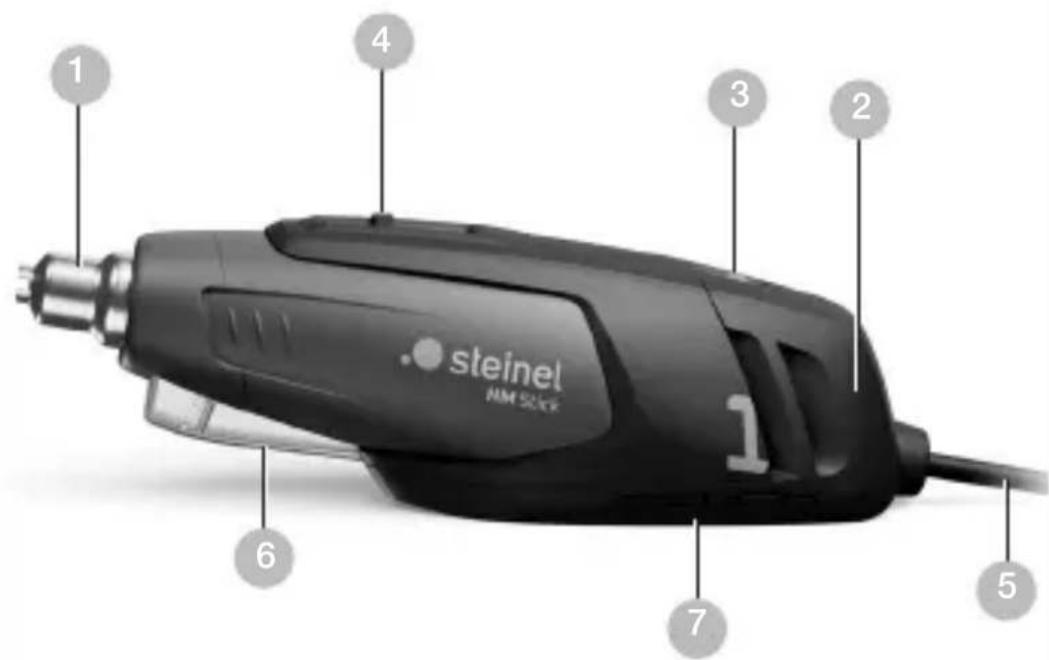

3. Seadme kirjeldus

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Roostevabast terasest väljalasketoru
2 Õhu sisselase
3 Nihklüliti SISSE / VÄLJA
4 Aas ülesriputamiseks
5 Kummikaabel
6 LED-valgusti tööpiirkonna valgustamiseks
7 Seisualus

Tarvikud

3.2

A

Elektritööriist STEINEL HM Stick on ette nähtud plastmassi vormimiseks ja termokahanevate voolikute soojendami-seks. Ta sobib ka jootmiseks, lahtijootmiseks ja liimliidete eraldamiseks. Seade pole ette nähtud tahkekütuste süüta-miseks kuuma öhuga ega kasutamiseks juuksekuivatina või söidukites.

5. Käivitamine

Seadet lülitatakse nihklülitiga 3 sisse ja välja. Töödeldava objekti ja seadme vahekaugus söltub materjalist ning kavatsetavast töötlemisviisist. Tehke alati esmalt temperatuuritest. Vahetatava otsikutega (vt tarvikute lehekülge pöördel) on võimalik kuuma õhku täpselt õigesse punkti või pinnale suunata.

Ettevaatust kuumade düüside vahetamisel! Kui kasutate kuumaõhupuhurit seisuseadmena, siis jälgige ohutut ja libisemiskindlat seisu ning puhta aluspinna olemasolu.

Riputamisvõimalus

Tänu integreeritud aasale 4 saab seadme üles riputada. Tähelepanu: max tömbejõud = 150 N

LED-valgusti 6 talitleb sisselülitatud seadme puhul. Peale tööpiirkonna valgustamise toimib ta ka kontroll-lambina „Seade sees“.

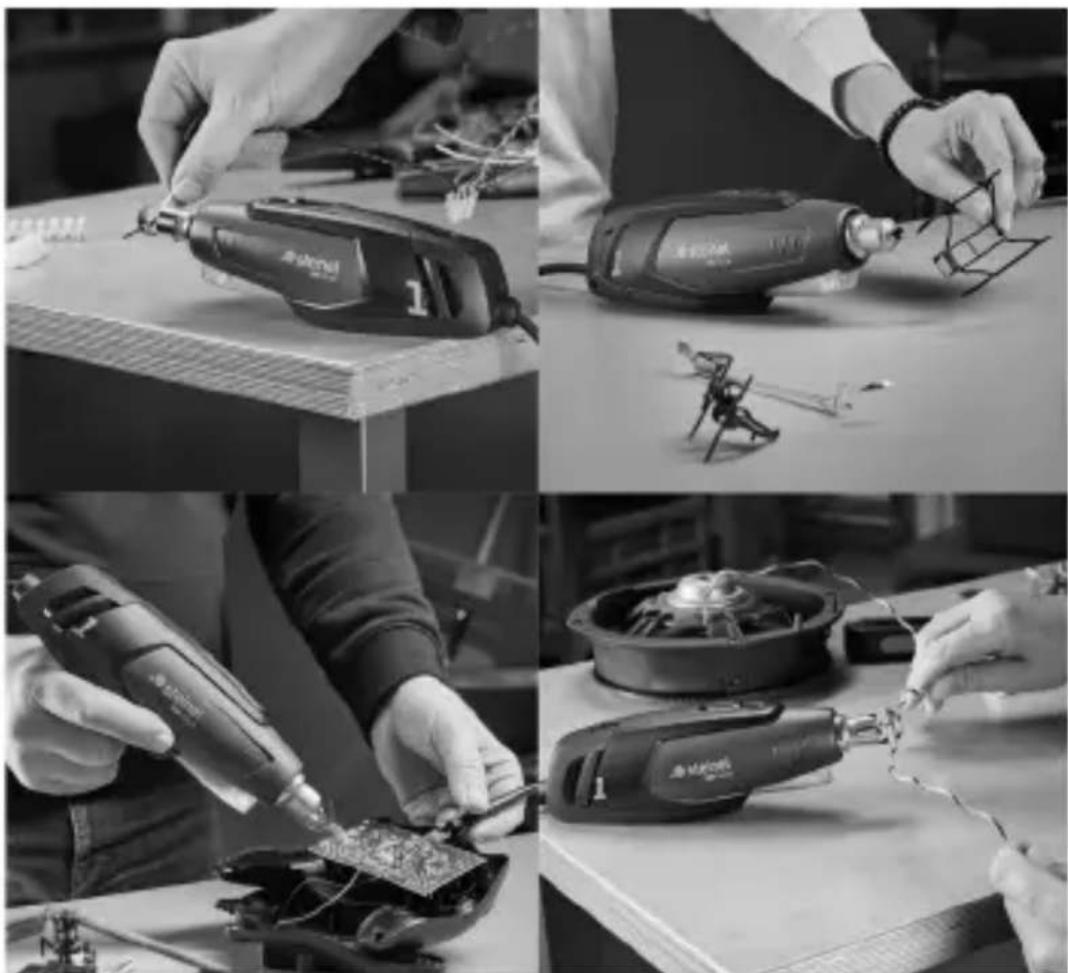

6. Rakendused

Kuumaõhupuhur on ideaalne väiksemate ehitusdetailide ja termokahanevate voolikute töötlemiseks. Seda oskavad hinnata eriti just mudeliehitajad ning elektroonikud.

6.1

- kaablite ja juhtmete ühendus-elementide kahandamine

- termokahanevate toodete kahandamine

Vormimine

- plastmassdetailide töötlemine, nt mudeliehituses

Jootmine / lahtijootmine

- SMD-komponentide jootmine

– elektrooniliste SMD-koostesölmede remonditööd ja järeltöötlus

Kuivatamine

• värvid
• plastmassid

Teie ohutuse huivdes:

– Termokaitse lülitab kütteseadme ülekoormuse korral välja.
- Reflektordüüsi Paigaldamine.

7. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektri-seadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

8. Vastavusdeklaratsioon

STEINEL GmbH deklareerib käesolevaga, et kuumaõhupuhur HM Stick vastab direktiivile 2006/42/EÜ.

ELi vastavusdeklaratsiooni täistekst on kättesaadav järgmisel Interneti-aadressil: www.steinel.de.

9. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõrese-metele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus: Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimalus-te kohta lähimast teenindusjaamast järele.

10. Tehnilised andmed

• Võrguühendus: 230 - 240 V, 50 Hz
• Võimsus: 350 W
• Temperatuurid ^1 : 400 °C ilma düüsita

500 °C ahendusdüüsiga 7 mm (tarnekomplektis)

• Õhukogus: max. 100 l/min
  – Võrguühendusjuhe: H05
• Kaitseklass: //
• Emissiooni-helirõhutase: ≤ 70 dB (A)
• Vibratsiooni koguväärtus: ≤ 2,5 m/s2 I K = 0,08 m/s2
• Kaal: 0,7 kg

Kaugus väljapu-humistorust	Temperatuur ilma düüsita	Temperatuur koos düüsiga
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
