| Type de produit | Pistolet thermique |
| Marque | Steinel |
| Modèle | HM Stick |
| Tension d'alimentation | 230-240 V, 50 Hz |
| Puissance | 350 W |
| Température maximale | 500 °C (avec buse de réduction 7 mm) |
| Température sans buse | 400 °C |
| Débit d'air | max. 100 l/min |
| Poids | 0,7 kg |
| Niveau sonore | ≤ 70 dB(A) |
| Classe de protection | II |
| Matériau du tube de propulsion | Inox |
| Éclairage intégré | Lampe DEL |
| Suspension | Boucle intégrée (force max 150 N) |
| Accessoires fournis | Buse de réduction 7 mm, buse de réduction avec réflecteur, buse réflectrice 40 mm, buse réflectrice 10 mm |
| Utilisations principales | Thermoformage, rétreint, soudage, dessoudage, séchage |
| Garantie (France) | 3 ans |
| Recyclage | Conforme DEEE – ne pas jeter avec les ordures ménagères |
| Sécurité | Fusible thermique, arrêt en cas de surcharge |
| Réparations | Uniquement par un électricien spécialisé |
FOIRE AUX QUESTIONS - HM Stick STEINEL
Questions des utilisateurs sur HM Stick STEINEL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pistolet thermique au format PDF gratuitement ! Retrouvez votre notice HM Stick - STEINEL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HM Stick de la marque STEINEL.
MODE D'EMPLOI HM Stick STEINEL
- À propos de ce document 30
- Consignes de sécurité générales 30
- Description de l'appareil 34
- Utilisation prévue 35
- Mise en service 36
- Utilisations 37
- Recyclage 39
- Déclaration de conformité 39
- Garantie du fabricant 40
- Caractéristiques techniques 42
1. À propos de ce document
- Il est protégé par la loi sur les droits d'auteur. Une réimpression, même partielle, n'est autorisée qu'après notre accord préalable.
- Sous réserve de modifications techniques permettant des améliorations techniques.
Attention danger!
Avertissement sur les risques liés à l'environnement !
Attention aux gaz toxiques et au risque d'inflammation !
Attention danger dû au courant électrique !
2. Consignes de sécurité générales
Danger en cas de non-respect des instructions du mode d'emploi !
Le présent document contient des informations importantes sur la manipulation et l'utilisation en toute sécurité de l'appareil. Nous signalerons les risques éventuels au fur et à mesure dans ce document. L'ignorance des risques peut entraîner de graves blessures, voire la mort.
- Veuillez lire attentivement le mode d'emploi.
- Veuillez respecter les consignes de sécurité.
• Le conserver à portée de la main.
Lors de l'utilisation d'outils électriques, les mesures de sécurité fondamentales suivantes doivent être respectées pour se protéger contre les chocs électriques, les risques de blessures et d'incendie.
Si l'appareil n'est pas manipulé avec précaution, un incendie peut se déclarer ou des personnes peuvent être blessées. Avant la mise en service, vérifiez que l'appareil n'est pas endommagé (câble de raccordement au réseau, boîtier, etc.) et ne le mettez pas en service s'il est endommagé. Ne pas utiliser l'appareil sans surveillance. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
Première mise en service
Un peu de fumée peut s'échapper lors de la première utilisation. La fumée est due aux liants qui se détachent de la feuille d'isolation du chauffage sous l'effet de la chaleur lors de la première utilisation. Pour que la fumée s'échappe rapidement, l'appareil doit être posé sur son support. L'environnement de travail doit être bien aéré lors de la première utilisation. La fumée qui s'en dégage n'est pas nocive !
Avertissement sur les risques liés à l'environnement !
- N'exposez pas les outils électriques à la pluie.
- N'utilisez pas les outils électriques lorsqu'ils sont humides et ne les utilisez pas dans un environnement humide ou mouillé. Faites attention lorsque vous utilisez les outils à proximité de matériaux inflammables.
- Ne les dirigez pas vers le même endroit pendant une période prolongée.
- Ne les utilisez pas en présence d'une atmosphère explosive. La chaleur peut être dirigée vers des matériaux inflammables qui sont cachés.
Attention danger dû au courant électrique !
- Évitez tout contact corporel avec les pièces mises à la terre, par exemple les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs.
- Ne pas laisser l'appareil sans surveillance tant qu'il est en marche.
Rangez vos outils en toute sécurité.
- Les outils non utilisés doivent être conservés dans un endroit sec et fermé, hors de portée des enfants.
- areil peut être utilisé par des enfants âgés de 8 ans et plus, ainsi que par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à condition qu'elles soient surveillées ou qu'elles aient reçu des instructions concernant l'utilisation sûre de l'appareil et qu'elles comprennent les risques qui en découlent.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
Conditions de travail et équipement de protection individuelle
Attention aux chutes d'appareils ou d'objets ! Veillez à ce que les personnes ne soient pas touchées par la chute d'appareils ou d'objets.
- Portez votre équipement de protection individuelle.
- Selon l'application, utilisez des gants de protection, une protection oculaire et / ou respiratoire.
Attention aux gaz toxiques et au risque d'inflammation !
- Pour votre propre sécurité, n'utilisez que les accessoires et les équipements complémentaires indiqués dans le mode d'emploi ou recommandés ou indiqués par le fabricant de l'outil.
- L'utilisation d'outils ou d'accessoires autres que ceux recommandés dans le mode d'emploi ou le catalogue peut vous exposer à un risque de blessure personnelle.
Réparations uniquement par un électricien spécialisé
- Cet outil électrique est conforme aux dispositions de sécurité applicables.
- Les réparations ne doivent être effectuées que par un électricien spécialisé, faute de quoi des accidents peuvent survenir pour l'utilisateur.
3. Description de l'appareil
3.1
1 Tube de propulsion d'air en inox
2 Entrée d'air
3 Interrupteur à coulisse MARCHE/ARRÊT
4 Boucle de suspension
5 Cordon à gaine caoutchouc
6 Lampa DEL pour l'éclairage de la zone de travail
7 Surface de repos
Accessoires
3.2
FR
A Buse de réduction 7 mm
B Buse de réduction avec réflecteur
C Buse réflectrice 40 mm
D Buse réflectrice 10 mm
4. Utilisation prévue
L'appareil électrique STEINEL HM Stick est conçu pour le thermoformage des matières synthétiques et le réchauffement des gaines thermorétractables. Il convient également au soudage, au débrasage et au dessoudage des assem blages collés. L'appareil n'a pas été conçu pour être utilisé comme un allumeur pour les combustibles solides, un sèche-cheveux ou dans des véhicules.
5. Mise en service
L'interrupteur à coulisse 3 permet de mettre l'appareil sous et hors tension. La distance avec l'objet sur lequel on travaille dépend du matériau et de l'opération à effectuer. Il faut toujours faire un essai pour déterminer la température. Avec les buses enfichables (voir page des accessoires en couverture), vous pouvez modifier la taille du jet d'air chaud.
Soyez prudent en changeant les buses lorsqu'elles sont chaudes ! Lorsqu'on utilise l'appareil à air chaud sur son socle, veiller à ce qu'il repose sur un emplacement stable, antidérapant et à la surface propre.
Possibilité d'accrochage
La boucle intégrée 4 permet d'accrocher l'appareil. Attention : force de traction max. = 150 N
La lampe DEL 6 s'allume dès que l'appareil est mis en marche. Elle permet non seulement d'éclairer la zone de travail mais sert de témoin lumineux « appareil en marche ».
6. Utilisations

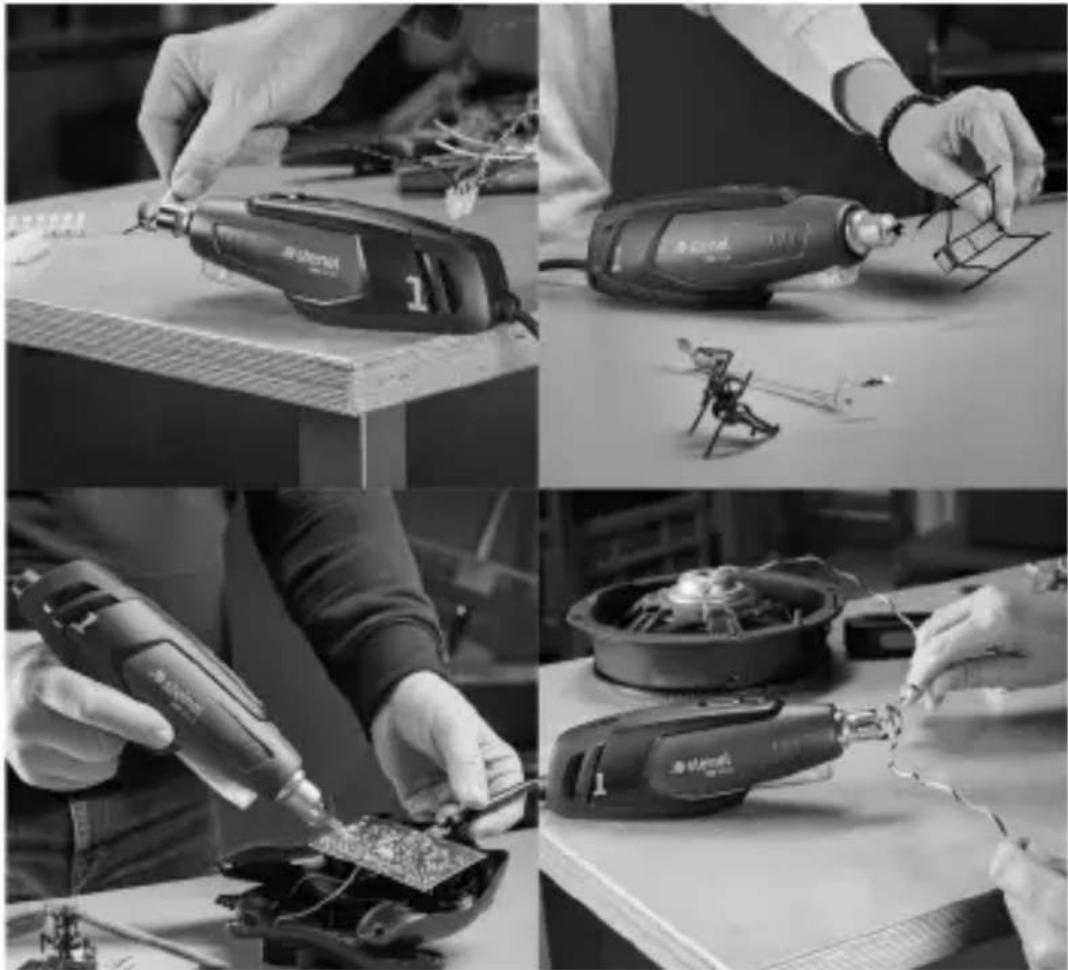

L'appareil à air chaud est idéal pour façonner des pièces de petite taille ou des gaines thermorétractables. Il est particulièrement apprécié par les électroniciens et les maquettistes.
6.1
- Rétrécissement d'éléments de raccord de c^bles ou conduites
- Rétrécissement de produits thermo-rétractables
Façonner
- Façonnage de pièces en matière plastique, par ex. pour le modélisme
Souder / Dessouder
- Soudage de compositions CMS
- Réparation et rattrapage de modules électroniques CMS
Séchage
- Peintures
- Plastiques
Pour votre sécurité :
- Le fusible thermique met le chauffage à l'arrêt en cas de surcharge.
- Emboîtement de la buse réflectrice.
7. Recyclage
Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.
Ne jetez pas les appareils électriques avec les ordures ménagères !
Uniquement pour les pays de l'UE :
conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.
8. Déclaration de conformité
Par la présente, la société STEINEL GmbH déclare que le pistolet à air chaud HM Stick est conforme à la directive 2006/42/CE.
Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante :
www.steinel.de
9. Garantie du fabricant
Garantie du fabricant de la société STEINEL GmbH,
Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz,
Allemagne
Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :
La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie. La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.
Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.
La période de garantie pour le produit STEINEL acheté est 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.
Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.
Droits légaux en cas de défauts et gratuité
Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas. Le recours à vos droits légaux en cas de défaut est gratuit.
Exceptions à la garantie
Toutes les sources remplaçables sont expressément exclu-es de cette garantie. Sont, en outre, exclus de la garantie :
- les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle,
– le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
- les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine,
– la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
– le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL,
- les dommages ou les pertes survenus durant le transport.
Application du droit allemand
Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).
Réclamation
Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
10. Caractéristiques techniques
– Raccordement au secteur: 230 à 240 V, 50 Hz
- Puissance: 350 W
- Températures ^1 : 400 °C sans buse
500 °C avec buse de réduction 7 mm (comprise dans la livrasion)
- Débit d'air: max. 100 l/min
– Ligne de connexion au réseau: H05
- Classe: //
- Niveau de pression acoustique: ≤ 70 dB (A)
- Valeur totale de vibration: ≤ 2,5 m/s2 / K = 0,08 m/s2
- Poids: 0,7 kg
- ^1 Profil des températures:
| Distance par rapport au tube de propulsion d'air | Température sans buse | Température avec buse |
| 20 mm | 360 °C | 450 °C. |
| 30 mm | 320 °C | 350 °C. |
| 40 mm | 280 °C | 290 °C. |
| 50 mm | 230 °C | 250 °C. |
| 100 mm | 150 °C | 150 °C. |
| 150 mm | 100 °C | 100 °C. |
| 200 mm | 75 °C | 75 °C. |
