BRUKSANVISNING HM Stick STEINEL

1. Om detta dokument 97
2. Allmänna säkerhetsanvisningar 97
3. Produktbeskrivning 100
4. Avsedd användning 101
5. Beställning 102
6. Användningsområden 103
7. Avfallshantering 105
8. Försäkran om överensstämmelse 105
9. Tillverkargaranti 106
10. Tekniska data 108

1. Om detta dokument

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.

- Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara!

Varning på grund av miljöpåverkan!

Varning för giftiga gaser och risk för antändning!

Varning för fara genom elektrisk ström!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs!

Denna bruksanvisning innehåller viktig information för en säker hantering av apparaten. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs noga igenom bruksanvisningen.
  • Följ säkerhetsanvisningarna.
• Förvara den tillgängligt.

Vid användning av elverktyg måste följande grundläggande säkerhetsåtgärder följas för att skydda mot elektriska stötar, risk för personskador och brand.

Om apparaten inte hanteras varsamt kan brand uppstå eller personer skadas. Kontrollera att apparaten inte är skadad (nätanslutningskabel, hölje etc.) innan den tas i drift och använd inte apparaten om den är skadad. Använd inte apparaten utan uppsikt. Barn bör hållas under uppsikt så att de inte leker med apparaten.

Initial driftsättning

Viss rökutveckling kan förekomma vid första användningen. Röken orsakas av bindemedel som frigörs från värmarens isoleringsfolie av värmen under den första användningen. Apparaten bör placeras på sin bas för att säkerställa att röken snabbt försvinner ut. Arbetsområdet bör vara väl ventilerat under den första användningen. Den rök som avges är inte skadlig!

Risk på grund av miljöpåverkan!

• Utsätt inte elverktyget för regn. Använd inte elverktyget när det är fuktigt eller i fuktiga eller våta miljöer.
• Var försiktig när du använder apparaterna i närheten av lättantändliga material.
• Sikta inte på samma punkt under längre tidsperioder.
• Får inte användas i närheten av explosiv atmosfär.
• Värme kan ledas till brännbara material som är över-täckta.

Varning för fara genom elektrisk ström!

• Undvik kroppskontakt med jordade delar, t.ex. rör, element, spisar och kylskåp.
• Lämna inte apparaten utan uppsikt när den är i drift.

Förvara dina verktyg på ett säkert sätt.

- Ställ apparaten på ett plant underlag efter användning och låt den svalna innan du packar ihop den.

• Oanvända verktyg måste förvaras i ett torrt, låst utrymme utom räckhåll för barn.
• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktioner om hur apparaten ska användas på ett säkert sätt och förstår de faror som är förknippade med den.
• Barn får inte leka med apparaten.
• Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Hälso- och säkerhetsförhållanden samt personlig skyddsutrustning

Se upp för fallande apparater eller föremål! Se till att personer inte träffas av fallande apparater eller föremål.

• Använd personlig skyddsutrustning.
• Beroende på användningsområde, använd skyddshandskar, ögon- och/eller andningsskydd.

Varning för giftiga gaser och risk för antändning!

• För din egen säkerhet får du endast använda tillbehör och påbyggnadsredskap som anges i bruksanvisningen eller som rekommenderas eller specificeras av verktygstillverkaren.
• Användning av andra verktyg eller tillbehör än de som rekommenderas i bruksanvisningen eller i katalogen kan medföra risk för personskador.

Reparationer får endast utföras av behörig elektriker

• Detta elverktyg uppfyller gällande säkerhetsföreskrifter.
• Reparationer får endast utföras av en behörig elektriker, annars kan olyckor inträffa för användaren.

3. Produktbeskrivning

3.1

1 4 3 2 steinel NMM SKX 6 7 5

1 Utblåsningsrör i rostfritt
2 Lufintag
3 Brytare AV/PÅ
4 Ögla för upphängning
5 Nätkabel
6 LED-lampa för att belysa arbetsytan
7 Undersida

Tillbehör

3.2

A

A Reducerande munstycke 7 mm
B Reducerande munstycke med skyddsreflektor
C Reflekterande munstycke 40 mm
D Reflekterande munstycke 10 mm

4. Avsedd användning

STEINEL HM Stick är ett elektriskt verktyg avsett för formning av plast och montering av krympslang. Det kan också användas för lödning, avlödning, uppvärmning av limfogar. Det är inte avsett att användas som tändare, hårtork eller i fordon.

5. Beställning

Verktyget startas med brytaren 3. Vänligen notera att avståndet till materialet som ska bearbetas beror på typ av material och hur det ska bearbetas. Gör därför alltid ett test så att rätt luftmängd och temperatur används. Genom att använda olika munstycken (se sidan 2 för olika munstycken) kan luftflödet på arbetsytan kontrolleras mycket exakt.

Var försiktig vid byte att varma munstycken! När verkty-get används liggande var noggrann med att den placeras på ett stabilt och torrt underlag.

Möjlighet till upphängning

Tack vare öglan 4 kan verktyget enkelt hängas upp. OBS, max dragkraft = 150 N

LED-lampan 6 lyser när hetluftpistolen är i drift. Förutom att lysa upp arbetsytan, fungerar även LED-lampan som en "kontrollampa" och visar att verktyget är i drift.

6. Användningsområden

Hetluftspistolen är idealisk för bearbetning av mindre ytor, speciellt för modellbyggare och inom elektronik bearbetning.

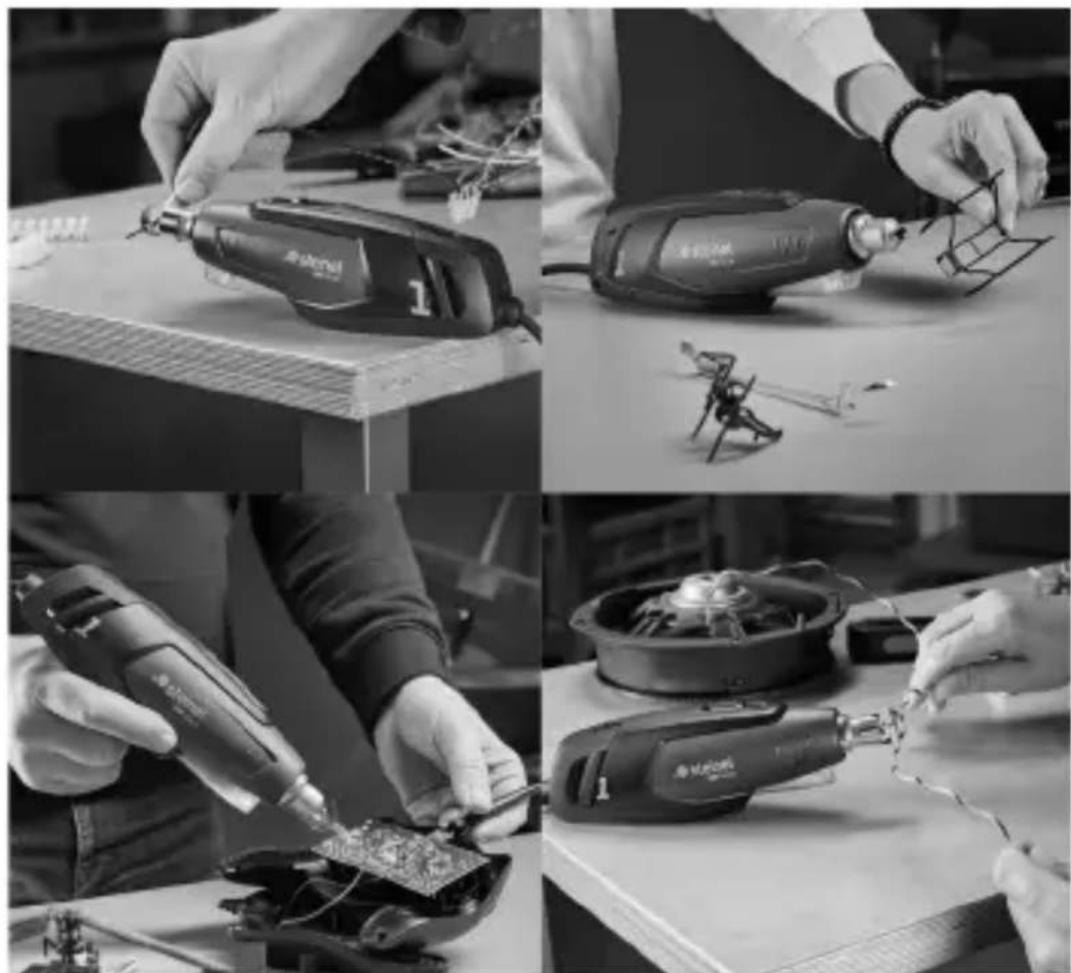

6.1

– Montering av krympslang för kabelförbindningar
- Krympning av värmekrympande produkter

Formning

- Bearbetning av plastdetaljer t.ex. för modellbyggare

Lödning / Avlödning

• Lödning av SMD-kort
• Reparation- och service av SMD-kort

Torkning

- Färg

- Plast

För din säkerhet:

- Termosäkringen stänger av värmen vid överbelastning. - Ta bort munstycke.

7. Avfallshantering

Elapparater, tillbehör och förpackningar måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

8. Försäkran om överensstämmelse

STEINEL GmbH försäkrar härmed att varmluftsfläkten HM Stick överensstämmer med direktiv 2006/42/EG.

Den fullständiga texten till EU-försäkran om överensstämmelse finns tillgänglig på följande Internetadress: www.steinel.de

9. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor:

Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden.

Garantin gäller för samtliga STEINEL-produkter som köps och används i Tyskland, uteslutande STEINEL Professional-produkterna.

Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL-produkt som du köpt är

3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantienspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa.

Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor. Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,

– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

- om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister

kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
– om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
- om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

10. Tekniska data

• Spänning: 230 - 240 V, 50 Hz
• Effekt: 350 W
• Temperatur ^1 : 400 °C utan munstycke

500 °C med munstycke 7 mm (medföljer)

– Luftflöde: max. 100 l/min
- Nätkabel: H05
- Skyddsklass: //
- Ljudnivå: ≤ 70 dB (A)
- Vibrationsnivå totalt: ≤ 2,5 m/s2 I K = 0,08 m/s2
- Vikt: 0,7 kg

- ^1 Temperaturval:

Avstånd från utblåsrör	Temperatur utan munstycke	Temperatur med munstycke
20 mm	360 °C	450 °C.
30 mm	320 °C	350 °C.
40 mm	280 °C	290 °C.
50 mm	230 °C	250 °C.
100 mm	150 °C	150 °C.
150 mm	100 °C	100 °C.
200 mm	75 °C	75 °C.
