BRUKSANVISNING HM 2620 E KF SET STEINEL

1. Om detta dokument 140
2. Allmänna säkerhetsanvisningar 140
3. Enhetens element 143
4. Beställning 145
5. Underhåll 148
6. Reparation 149
7. Tillämpningar 152
8. Avfallshantering 153
9. Försäkran om överensstämmelse 153
10. Tillverkargaranti 154
11. Tekniska data 156

1. Om detta dokument

– Upphovsrättsligt skyddat. Eftertryck, även delar av texten, bara med vårt samtycke.

- Ändringar som görs p.g.a. den tekniska utvecklingen, förbehålles.

Varning för fara!

Varning på grund av miljöpåverkan!

Varning för giftiga gaser och risk för antändning!

Varning för fara genom elektrisk ström!

2. Allmänna säkerhetsanvisningar

Fara om bruksanvisningen inte följs!

Denna bruksanvisning innehåller viktig information för en säker hantering av apparaten. Särskild uppmärksamhet riktas mot eventuella faror. Om bruksanvisningen inte följs kan det leda till dödsfall eller allvarliga personskador.

• Läs noga igenom bruksanvisningen.
  • Följ säkerhetsanvisningarna.
• Förvara den tillgängligt.

Vid användning av elverktyg måste följande grundläggande säkerhetsåtgärder följas för att skydda mot elektriska stötar, risk för personskador och brand.

Om apparaten inte hanteras varsamt kan brand uppstå eller personer skadas. Kontrollera att apparaten inte är skadad (nätanslutningskabel, hölje etc.) innan den tas i drift och använd inte apparaten om den är skadad. Använd inte apparaten utan uppsikt. Barn bör hållas under uppsikt så att de inte leker med apparaten.

Initial driftsättning

Viss rökutveckling kan förekomma vid första användningen. Röken orsakas av bindemedel som frigörs från värmarens isoleringsfolie av värmen under den första användningen. Apparaten bör placeras på sin bas för att säkerställa att röken snabbt försvinner ut. Arbetsområdet bör vara väl ventilerat under den första användningen. Den rök som avges är inte skadlig!

Risk på grund av miljöpåverkan!

• Utsätt inte elverktyget för regn. Använd inte elverktyget när det är fuktigt eller i fuktiga eller våta miljöer.
• Var försiktig när du använder apparaterna i närheten av lättantändliga material.
• Sikta inte på samma punkt under längre tidsperioder.
• Får inte användas i närheten av explosiv atmosfär.
• Värme kan ledas till brännbara material som är över-täckta.

Varning för fara genom elektrisk ström!

• Undvik kroppskontakt med jordade delar, t.ex. rör, element, spisar och kylskåp.
• Lämna inte apparaten utan uppsikt när den är i drift.

Förvara dina verktyg på ett säkert sätt.

- Ställ apparaten på ett plant underlag efter användning och låt den svalna innan du packar ihop den.

• Oanvända verktyg måste förvaras i ett torrt, låst utrymme utom räckhåll för barn.
• Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktioner om hur apparaten ska användas på ett säkert sätt och förstår de faror som är förknippade med den.

- Barn får inte leka med apparaten.

- Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Överbelasta inte dina verktyg!

• Du arbetar bättre och säkrare inom det angivna prestan-daområdet.
• Bär inte verktyget i kabeln och använd det inte för att dra ut kontakten ur vägguttaget.
• Skyddar kabeln från värme, olja och vassa kanter.

Varning för giftiga gaser och risk för antändning!

• För din egen säkerhet får du endast använda tillbehör och påbyggnadsredskap som anges i bruksanvisningen eller som rekommenderas eller specificeras av verktygstillverkaren.
• Användning av andra verktyg eller tillbehör än de som rekommenderas i bruksanvisningen eller i katalogen kan medföra risk för personskador.

Reparationer får endast utföras av behörig elektriker

• Detta elverktyg uppfyller gällande säkerhetsföreskrifter.
• Reparationer får endast utföras av en behörig elektriker, annars kan olyckor inträffa för användaren.

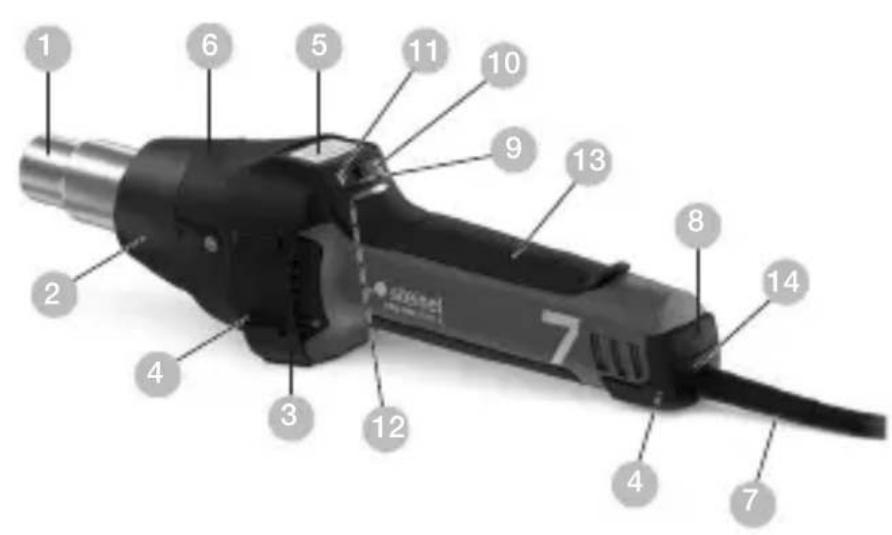

3. Enhetens element

3.1

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Utblåsningsrör i rostfritt stål
2 Avtagbart skyddsrör
3 Luftintag (inkl. findammfilter)
4 Mjukt bakstycke för halksäker ståyta
5 LCD-bildskärm
6 Avtagbar käpa för montering av temperaturskannern HM Scan PRO
7 Dragavlastad kabel i gummi
8 TILL/FRÅN-knapp
9 Joystick (inställning av temperatur och luftmängd)
10 Knapp för luftmängd
11 Programvalsknapp och minnesknapp
12 Restvärmeindikering
13 Soft-grepp
14 Dragavlastad och utbytbar kabel

Zubehör

1 Rundmunstycke 5 mm
2 Rundmunstycke 10 mm
3 Rundmunstycke 5 mm, förlängt
4 Platt vinkelmunstycke 20 x 2 mm
Platt vinkelmunstycke 20 x 2 mm, rakt
5 Platt vinkelmunstycke 40 x 2 mm
6 Platt vinkelmunstycke 30 x 2 mm
7 Platt vinkelmunstycke 40 x 2 mm, med hål
8 Platt munstycke 60 x 2 mm för bitumen
9 Tryckrulle 50 mm
10 Tryckrulle 35 mm
11 Presenningssax
12 Kehlfix
13 Svetssömsläde
14 Svetssko
15 Snabbsvetssko 3 mm
16 Snabbsvetssko 4 mm
17 Snabbsvetssko 5 mm
18 Snabbsvetssko 3 mm, med smal luftslits
19 Snabbsvetssko 4 mm, med smal luftslits
20 Snabbsvetssko 5 mm, med smal luftslits
21 Foghyvel
22 Månskärekniv
23 Lödreflektormunstycke
24 Reflektormunstycke 20 mm
25 Reflektormunstycke 35 mm
26 Perforerat reflektormunstycke 35 x 20 mm
27 Perforerat reflektormunstycke 50 x 35 mm
28 Skålformat reflektormunstycke
29 HM Scan PRO

För din egen säkerhet:

– Hetluftpistolen är utrustad med termoskydd.

– Termosäkringen stänger av hetluftpistolen helt vid överbelastning.

- Hetluftpistolen är utrustad med termoskydd. - Termosäkringen stänger av hetluftpistolen helt vid överbelastning.

4. Beställning

Observera: Avståndet till objektet som ska bearbetas, bestäms av material och typ av bearbetning. Testa alltid först luftmängd och temperatur! Med munstyckena som kan erhållas som tillbehör (se tillbehörssidan i omslaget), kan hetluften styras exakt punkt- eller ytexakt. Var försiktig när du byter heta munstycken! När du använder hetluftspistolen som fast monterad maskin, måste underlaget vara halksäkert och rent.

1. lgångsättning

Enheten startas och stängs av med TILL/FRÅN-brytaren 8 på handtagets baksida. Joysticken 9 används för reglering av temperaturen och luftmängden resp. fläktens varvtal.

2. Inställning av temperaturen

Temperaturen kan ställas in med joysticken mellan 50 – 700 °C på manöverpanelen med LCD-visning. Den faktiska temperaturen mäts på utblåsningsrörets utgång och visas på bildskärmen. Joysticken 9 används som inmatningsknapp med plus-minus-funktion.

Med ett kort tryck på "+/−" joysticken ökas resp. minskas det inställda värdet med steg om 10 °. Med ett längre tryck på joysticken nås temperaturvärdena snabbare. När önskad temperatur har ställts in tar det - beroende av valt varvtal och vald luftmängd - några sekunder tills fläkten uppnår det inställda värdet. Den inställda börtemperaturen visas i 3 sekunder på bildskärmen. Därefter visas den aktuella ärtemperaturen. "°C/°F" blinkar så länge tills börtemperaturen har uppnåtts.

Vill du ställa in temperaturen på nytt, så använder du helt enkelt joysticken igen för att öka resp. minska värdet. Efter att hetluftspistolen har stängts av, sparas det sist inställda värdet.

3. Inställning av luftmängden

Tryck på knappen för luftmängdläget för att ändra luftmängden 10 ; fläktsymbolen blinkar. Gör önskad inställning med joysticken. Görs ingen ändring av luftmängden inom 5 sekunder, lämnas inställningsläget för luftmängden automatiskt. Manövreras luftmängdknappen igen efter luftmängdens inställning, lämnas inställningsläget för luftmängden direkt. Luftmängden varierar från min. 150 l/min upp till max. 500 l/min.

4. Programdrift (P)

Som leveransinställning har fyra program ställts in för de arbeten som oftast utförs. Tryck på knappen "P" för programdrift. Nu visas siffran 1 för program 1. Trycker du ytterligare en gång på programknappen, kommer du till programmen 2-4. Genom att trycka på nytt kommer du tillbaka till normal drift.

Förinställda program

Program Temperatur °C Luft l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

Värdena för de fyra programmen kan alltid ändras och sparas. För detta trycker du först på "P" 11, tills det program som ska ändras visas. Ställ in önskad temperatur och luftmängd. Minnessymbolen på LCD blinkar för att visa att det valda användarprogrammet har ändrats. För att spara denna inställning i det valda programmet, trycker du på programvalsknappen och håller den intryckt. Minnessymbolen fortsätter att blinka i ca 2 sekunder. Lyser minnessymbolen med fast sken, har de inmatade värdena sparats i programmet. För att komma tillbaka till normalfunktionen, trycker du på programknappen tills programsymbolen har slocknat på displayen.

Temperaturmätning på arbetsstycket

För temperaturmätningen på arbetsstycket rekommenderar vi temperaturskannern HM Scan PRO från STEINEL.

5. Underhåll

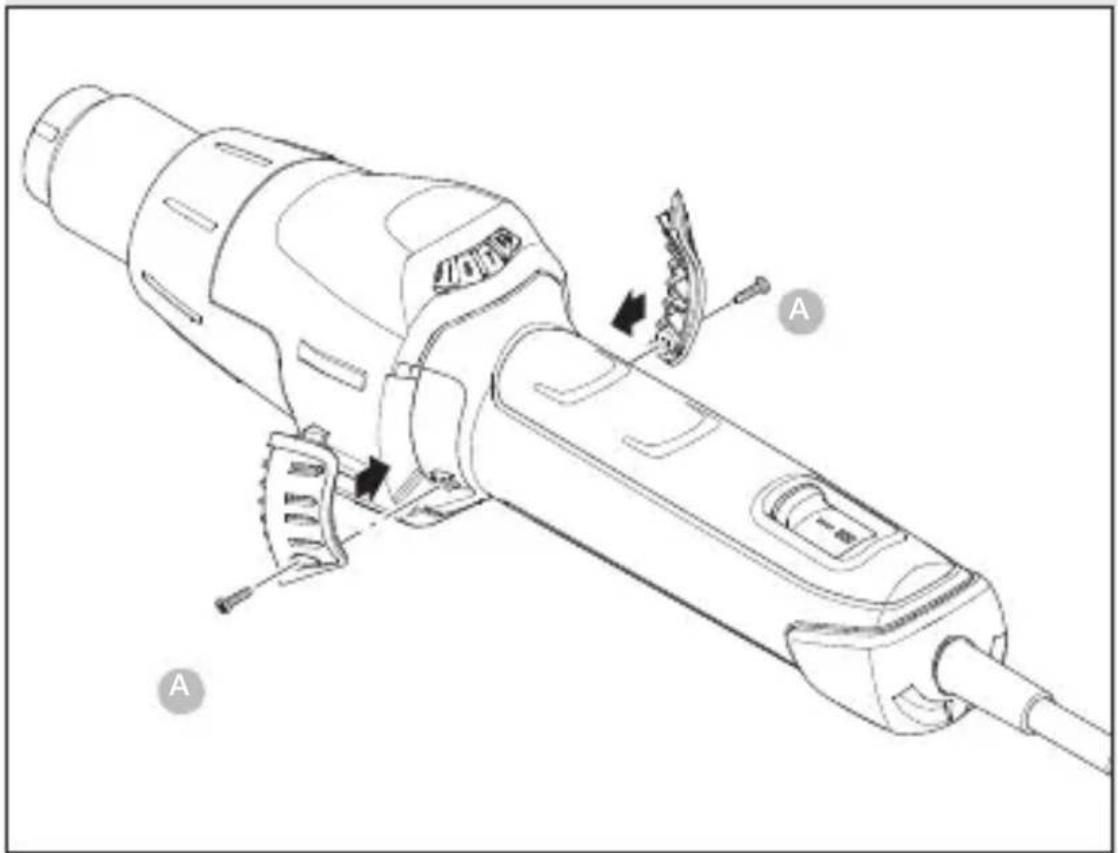

Findammfilter

HM 2620 E bifogas ett findammfilter 3. Lossa luftintaget och lägg i ett filter. Lossa skruvarna (a) för rengöringen (med tryckluft), ta av skyddet och ta ut filtret.

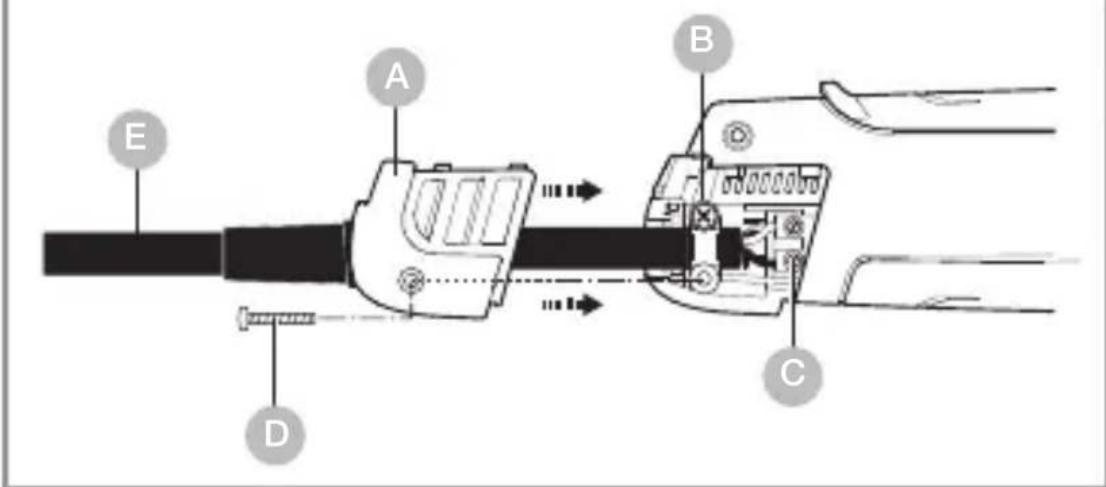

Nätkabeln kan enkelt byts utan att hela maskinhuset behöver öppnas eller plockas isär.

6.1

E A B C D

SE

OBS, koppla ur maskinen från nätet.

1. Lossa skruven D och dra av täckkåpanb A.
2. Lossa dragavlastningen B.
3. Lossa d skruvarna i plinten C.
4. Dra ut kabeln E.
5. Lägg i den nya kabeln och fixera den igen i omvänd ordning (anslut och skruva fast i plinten först etc.).

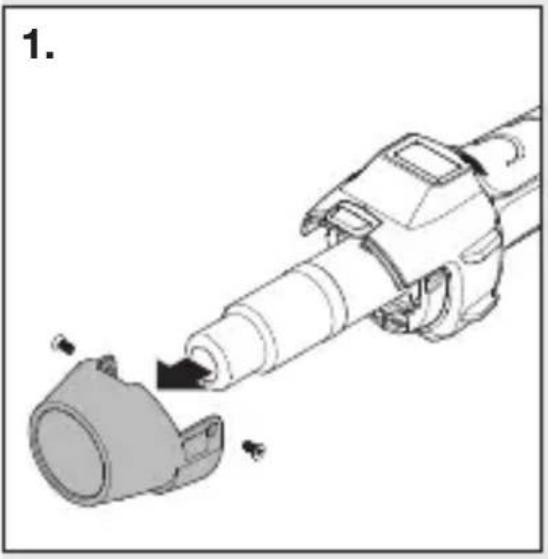

Byte av värmeenheten

Värmeenheten för HM 2620 E är inskjuten och kan bytas med ett par enkla handgrepp.

1. Viktigt! Skilj verktyget från nätet.
2. Lossa skruvarna på skyddsröret (Bild 1).
3. Avlägsna skyddsröret (Bild 1).
4. Lossa de 4 skruvarna på utblåsningsrörets ände (Bild 2).
5. Dra av värmeenheten och byt ut den mot en ny (Bild 2/3).
6. Skruva fast värmeenheten igen (Bild 3).
7. Skruva fast skyddsröret (Bild 4).

Ytterligare funktioner

Återstartsskydd

Återstartsskyddet förhindrar att hetluftspistolen oavsiktligt startar efter ett strömavbrott. Först efter att TILL/FRÅN-knappen tryckts 8 är hetluftspistolen driftklar igen.

LOC-funktion

För att förhindra att de valda inställningarna oavsiktligt ändras, är HM 2620 E utrustad med funktionen Lockable Override Control (LOC). För att ta reda på hur LOC-funktionen kan ställas in.

7. Tillämpningar

Nedan visas några användningsexempel för hetluftsverktyg från STEINEL.

• Bitumensvetsning.
  – Svetsning av folier och presenningar.
  – Svetsning av PVC-golv och linoleum.
  – Bearbetning av alla termoplastiska hårdmaterial inom plast- och behållarbygge.
• Formning av termoplastiska syntetmaterial.
  – Torkning av fuktiga ytor.
  – Härdning och borttagning av lim och smältlim.
  – Torknings- och uppvärmningsprocesser av alla slag.

Hjälp vid val av rätt svetstråd vid plastsvetsning

Material / Användningstyper / Kännetecken

• PVC hård / Rör, fittings, skivor, byggprofiler, tekniska formdelar, 300 °C svetstemperatur / Förkolnar i flamman, stickande lukt; slamrande ljud
• PE hård (HDPE) polyetylen / Baljor, korgar, kanistrar, isolationsmaterial, rör, 300 °C svetstemperatur / Ljus, gul låga, dropparna brinner vidare, luktar som slocknande stearinljus; slamrande ljud
• PP polypropylen / HT-avloppsrör, sittskålar, förpackningar, fordonsdelar, 250 °C svetstemperatur / Ljus låga med blåkärna, dropparna brinner vidare, stickande lukt; slamrande ljud
• ABS / Fordonsdelar, apparathus, koffertar, 350 °C svetstemperatur / Svart, flockig rök, söt lukt; slamrande ljud

8. Avfallshantering

Elapparater, tillbehör och förpackningar måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Gäller endast EU-länder:

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater samlas separat och lämnas in till miljövänlig återvinning.

9. Försäkran om överensstämmelse

STEINEL GmbH försäkrar härmed att varmluftsfläkten HM 2620 E överensstämmer med direktiv 2006/42/EG. Den fullständiga texten till EU-försäkran om överensstäm- melse finns tillgänglig på följande Internetadress: www.stinel.de

10. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland

Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som kund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin omfattar samtliga STEINEL Professional-produkter som köps och används i Tyskland.

Vår garanti för konsumenter

Nedanstående bestämmelser gäller för konsumenter. En konsument är varje naturlig person som vid köptransaktionen varken utövar sin industriella eller självständiga yrkesverksamhet. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL Professional-produkt som du köpt är för senso-rer, strålkastare, utomhus- och inomhusbelysning: 5 år för varmluft- och varmlim-produkter: 1 år

alltid från produktens inköpsdatum.

Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Vår garanti för företagare

Nedanstående bestämmelser gäller för företagare. Företagare är en naturlig eller juridisk person eller ett rättskapabelt personbolag som vid köptransaktionen utövar sin industriella eller självständiga yrkesverksamhet.

Vi avgör, om vi ska fullgöra garantin genom gratis åtgärdande av bristerna, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande.

Garantitiden för den STEINEL Professional-produkt som du köpt är för sensorer, strålkastare, utomhus- och inomhusbe-

lysning: 5 år

för varmluft- och varmlim-produkter: 1 år

alltid från produktens inköpsdatum.

Inom ramen för garantin ersätter vi inte dina utgifter som krävs vid en kompletterande prestation och inte dina utgifter vid

utbyggnaden av den bristfälliga produkten och inbyggnaden av en utbytesprodukt.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa. Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.

Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL Professional-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,
– vid användning av produkten för ändamål den inte är avsedd eller vid osakkunnig användning eller om bruksanvisningen ignoreras,
– om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,
– om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,
- om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,
– vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den internationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du din produkt fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302

Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.

11. Tekniska data

• Spänning: 220 - 230 V, 50/60 Hz
• Effekt: 2.300 W
  – Temperatur: 50–700 °C, kan ställas in steglöst

– Luftmängd: 150–500 l/ min, kan ställas in steglöst

– Lufttryck: 4.000 Pa
– ∅ Utblåsningsrör: 30 mm, användning av professional-munstycken
– Livslängd motor: Ca. 10.000 timmar
– Livslängd värme-element: Ca. 800 timmar

– Restvärmevisning: Ja
– Nätsladd: H07 RN-F 2X1 3,0 M
- Skyddsklass: //
– Termosäkring: Ja
- Ljudnivå: ≤ 70 dB (A)
- Vibrationsnivå totalt: ≤ 2,5 m/s^2 I K=0,08 m/s^2
– Vikt utan nätkabel: 0,84 kg
