NAVODILA ZA UPORABO HM 2620 E KF SET STEINEL

Pre vašu bezpečnost'

1. O tem dokumentu 342
2. Splošna varnostna navodila 342
3. Elementi naprave 345
4. Uvedba v obratovanje 347
5. Vzdrževanje 350
6. Popravila 351
7. Aplikacije 354
8. Odstranjevanje 356
9. Izjava o skladnosti 356
10. Garancija proizvajalca 357
11. Tehnični podatki 358

1. O tem dokumentu

– Zaščiteno z avtorskimi pravicami. Ponatis v celoti ali po delih je dovoljen le z našim soglasjem.
– Spremembe zaradi tehničnega napredka so pridržane.

Opozorilo pred nevarnostmi!

Opozorilo o nevarnostih zaradi okoljskih vplivov!

Opozorilo o strupenih plinih in nevarnosti vžiga!

Opozorilo pred nevarnostmi zaradi elektrike!

2. Splošna varnostna navodila

Če ne upoštevate navodil za uporabo, grozi nevarnost!

Ta navodila vsebujejo pomembne informacije za varno uporabo naprave. Še posebej opozarjamo na mogoče nevarnosti. Neupoštevanje lahko ima za posledico smrt ali težje poškodbe.

• Navodila skrbno preberite.
- Upoštevajte varnostne napotke.
- Shranite jih na dostopnem mestu.

Pri uporabi električnega orodja je treba upoštevati naslednje osnovne varnostne ukrepe za zaščito pred električnim udarom, nevarnostjo poškodb in požarom.

Če z napravo ne ravnate previdno, lahko pride do požara ali poškodb ljudi. Pred zagonom preverite, ali je aparat poškodovan (omrežni priključni kabel, ohišje itd.), in ga uporabljajte, če je poškodovan. Naprave ne uporabljajte brez nadzora. Otroci morajo biti pod nadzorom, da se ne igrajo z aparatom.

Začetni zagon

Ob prvi uporabi se lahko pojavi nekaj dima. Dim je posledica veziva, ki se zaradi toplote med prvo uporabo sprosti iz izolacijske folije grelnika. Napravo je treba postaviti na podstavek, da se dim hitro izloči. Delovni prostor mora biti med prvo uporabo dobro prezračen. Dim, ki se sprošča, ni škodljiv!

Upoštevajte tudi vplive okolice.

• Električnih orodij ne izpostavljajte dežju. Električnih orodij ne uporabljajte, kadar so mokra ali vlažna.
• Pri uporabi naprav v bližini vnetljivih materialov bodite previdni.
• Ne usmerjajte za dlije časa na eno in isto mesto.
• Naprave ne uporabljajte v potencialno eksplozivnih ozračjih.
• Toplota se lahko prenaša na gorljive materiale, ki so pokriti.

Zaščitite se pred električnim udarom.

• Izogibajte se dotikov telesa z ozemljenimi deli, na primer cevmi, radiatorji, pečmi, hladilniki.
• Dokler je vklopljena, naprave nikoli ne puščajte nenadzorovane.

Svoje orodje vedno hranite na varnem mestu.

- Napravo po uporabi postavite na stojno površino in pus-tite, da se ohladi, preden jo boste shranili.

• Orodje, ki ga ne uporabljate, shranjujte v suhem in zaprtem prostoru ter nedosegljivo otrokom.
• To napravo lahko otroci, starejši kot 8 let, in osebe z zmanjšanimi fizičnimi, senzoričnimi ali mentalnimi spo- sobnostmi ali brez izkušenj in znanja uporabljajo le, će so pod nadzorom ali će so bile poučene o varni uporabi naprave in razumejo nevarnosti, ki izvirajo iz uporabe.
• Otroci se z napravo ne smejo igrati.
• Čiščenja in uporabniškega vzdrževanja ne smejo opravljati otroci brez nadzora.

Ne preobremenjujte orodja!

• V določenem območju zmogljivosti delate bolje in varneje.
- Orodja ne prenašajte za kabel in z njim ne izvlecite vtiča iz vtičnice.
- Kabel zaščitite pred vročino, oljem in ostrimi robovi.

Opozorilo o strupenih plinih in nevarnosti vžiga!

• Zaradi lastne varnosti uporabljajte samo dodatke in priključke, ki so navedeni v navodilih za uporabo ali jih priporoča oziroma določa proizvajalec orodja.
• Uporaba orodij ali dodatkov, ki niso priporočeni v navodilih za uporabo ali v katalogu, lahko povzroči nevarnost telesnih poškodb.

Popravila lahko opravlja le usposobljen električar

• To električno orodje je v skladu z ustreznimi varnostnimi predpisi.
• Popravila lahko izvaja le usposobljen električar, sicer lahko pride do nesreč za upravljavca.

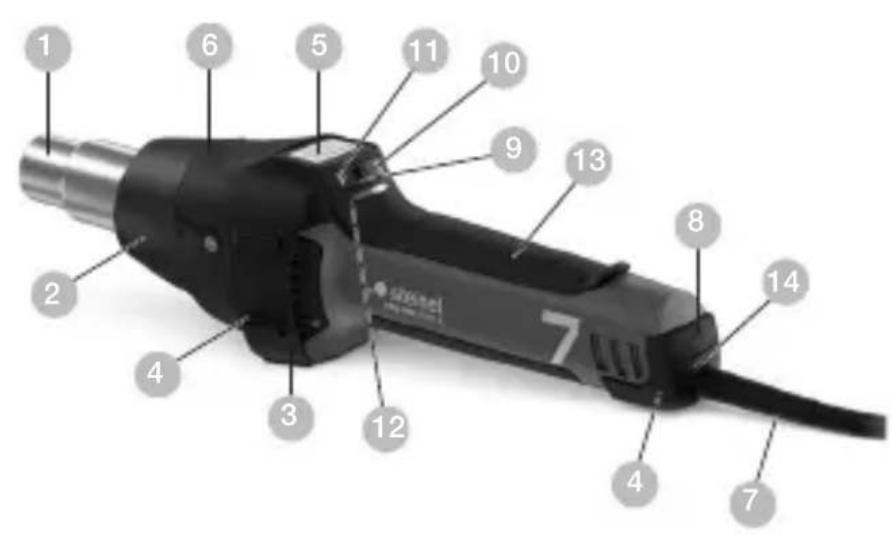

3. Elementi naprave

3.1

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Izpihalna cev iz legiranega jekla
2 Snemljiva zaščitna cev
3 Dovod zraka (vklj. s filtrom za droben prah)
4 Mehko oplaščenje za stabilno postavitev
5 LCD-zaslon
6 Snemljiva kapica za nameščanje tipala za temperaturo HM Scan PRO
7 Trpežen gumijasti kabel
8 Tipka VKLOP/IZKLOP
9 Krmilna palica (nastavitev temperature in količine zraka)
10 Tipka za način količine zraka
11 Tipka za izbiro programa in tipka za shranjevanje
12 Prikaz preostale toplote
13 Prijeten mehek ročaj
14 Omrežni kabel, zamenljiv

Dodatki

1 Okrogla šoba 5 mm
2 Okrogla šoba 10 mm
3 Okrogla šoba 5 mm, podaljšana
4 Ploščata poševna šoba 20 x 2 mm
Ploščata poševna šoba 20 x 2 mm, ravna
5 Ploščata poševna šoba 40 x 2 mm
6 Ploščata poševna šoba 30 x 2 mm
7 Ploščata poševna šoba 40 x 2 mm, naluknjana
8 Ploska šoba 60 x 2 mm za bitumen
9 Pritisni valjček 50 mm
10 Pritisni valjček 35 mm
11 Škarje za ponjavo
12Kehlfix
13 Drsnik za zvare
14 Varilni nastavek
15 Hiter varilni nastavek 3 mm
16 Hiter varilni nastavek 4 mm
17 Hiter varilni nastavek 5 mm
18 Hiter varilni nastavek 3 mm, z ozko zračno režo
19 Hiter varilni nastavek 4 mm, z ozko zračno režo
20 Hiter varilni nastavek 5 mm, z ozko zračno režo
21 Oblič za oblanje fug
22 Krajni nož
23 Odbojna šoba za spajkanje
24 Odbojna šoba 20 mm
25 Odbojna šoba 35 mm
26 Sitasta odbojna šoba 35 x 20 mm
27 Sitasta odbojna šoba 50 x 35 mm
28 Čašasta odbojna šoba
29 HM Scan PRO

Za vašo varnost:

– Naprava je opremljena s termozaščito.
– Termostikalo pri preobremenitvi napravo v celoti izklopi.

4. Uvedba v obratovanje

Upoštevajte: Razdalja do obdelovanca je odvisna od materiala in predvidenega načina obdelave. Zaradi količine zraka in temperature izvedite najprej preizkus! S šobami, ki jih lahko pritrdite na pištolo (šobe so del pribora, glejte ovitek), lahko natančno kontrolirate tok vročega zraka. Ravnajte previdno pri menjavi vročih šob! Kadar pištolo na topel zrak uporabljate v samostoječem položaju, poskrbite, da stoji na stabilnem, čistem mestu. Postopki vklopa povzročijo kratko znižanje napetosti. Pri neugodnih omrežnih pogojih lahko pride do motenj drugih naprav. Pri omrežni impendanci do 0,35 ohmov se motnje ne pričakujejo.

1. Zagon

Napravo vklopite in izklopite s stikalom za VKLOP/IZKLOP 8 na hrbtni strani ročaja. Krmilna palica 9 je namenjena reguliranju temperature in količine zraka oz. števila vrtljajev zračnika.

2. Nastavitev temperature

Temperatura se nastavlja v območju 50 °C – 700 °C s krmilno palico na upravljalnem polju z LCD prikazom. Na izhodu iz izpihovalne cevi se meri dejanska temperatura in prikaže na zaslonu. Krmilna palica 9 služi kot tipka za vnos s funkcijo minusa in plusa. Kratek pritisk na "+" ali "-" krmilne palice povišuje oz. znižuje nastavljeno vrednost v korakih po 10 °Z daljšim pritiskom na krmilno palico se vrednosti temperature hi-treje dosežejo. Ko je želena temperatura nastavljena, potrebuje puhalo v odvisnosti od izbranega števila vrtljajev oz. količine zra-ka nekaj sekund, da doseže nastavljeno vrednost. Nastavljena želena temperatura se za 3 sekunde prikaže na zaslonu. Nato se spet prikaže aktualna dejanska temperatura. Znak "°C/°F" utripa tako dolgo, dokler ni dosežena želena temperatura. Če želite temperaturo ponovno nastaviti, pritisnite ponovno na krmilno palico za povišanje oz. znižanje vrednosti. Po izklopu puhala vročega zraka ostane zadnja nastavljena vrednost ohranjena.

3. Nastavitev količine zraka

Za spreminjanje količine zraka najprej pritisnite na tipko za način količina zraka 10; simbol za ventilator utripa. Nato opravite spremembe prek krmilne palice. Če 5 sek. ne spreminjate količine zraka, samodejno zapustite način nastavljanja količine zraka. Če uporabnik po nastavitvi količine zraka ponovno pritisne na tipko za količino zraka, takoj zapusti način nastavitve količine zraka. Količina zraka se razlikuje med min. 150 l/min do maks. 500 l/min.

4. Delovanje programov (P)

Tovarniško so nastavljeni štirje programi za najpogostejša dela. Pritisnite tipko "P" za delovanje programov. Prikaže se cifra 1 za program 1. Z dodatnim pritiskanjem na programsko tipko pridete do programov 2 – 4. S ponovnim pritiskom na tipko se povrnete nazaj k normalnemu načinu delovanja.

Prednastavljeni programi

Program Temperatura °C Zrak l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Funkcija shranjevanja (S)

Vrednost štirih programov lahko vedno spreminjate in shranite. V ta namen pritisnite najprej programsko tipko "P" 11, da se bo prikazal program, ki ga nameravate spremeniti. Nastavite želeno temperaturo in količino zraka. Simbol za shranjevanje utripa na LCD-ju in prikazuje, da je bil izbrani program uporabnika spremenjen. To nastavitev v izbranem programu uporabnika shranite tako, da pritisnete na tipko za izbiro programa in jo držite. Simbol za shranjevanje utripa še pribl. 2 sek. naprej. Če simbol za shranjevanje zasveti, so vnesene vrednosti shranjene v programu. Za vrnitev k normalnemu načinu delovanja pritisnite na programsko tipko tako dolgo, da bo simbol programa na zaslonu izginil.

Zaznavanje temperature na obdelovancu

Za zaznavanje temperature na obdelovancu priporočamo temperaturno tipalo STEINEL HM Scan PRO.

5. Vzdrževanje

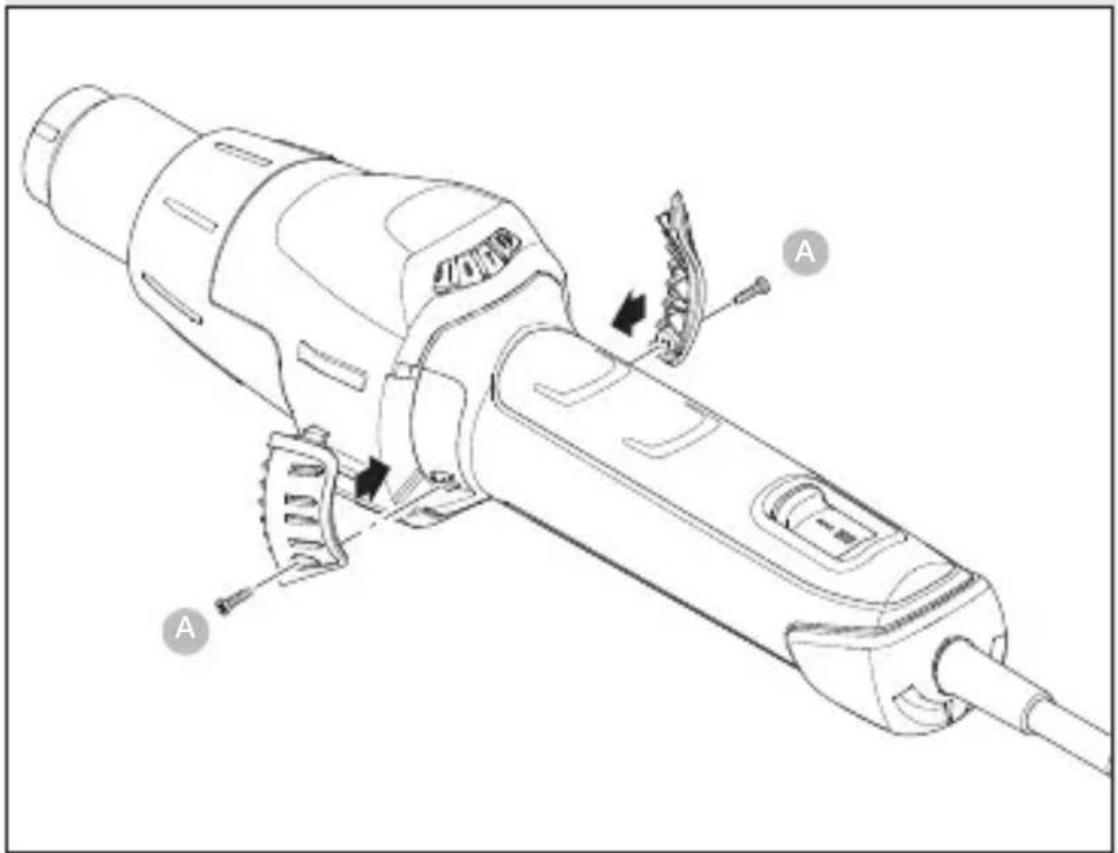

Filter za droben prah

HM 2620 E je priložen filter za droben prah 3.

Za montažo odpustite dovod zraka in vstavite filter.

Za čiščenje (s stisnjenim zrakom) odpustite vijake (a), snemite pokrov in odstranite filter.

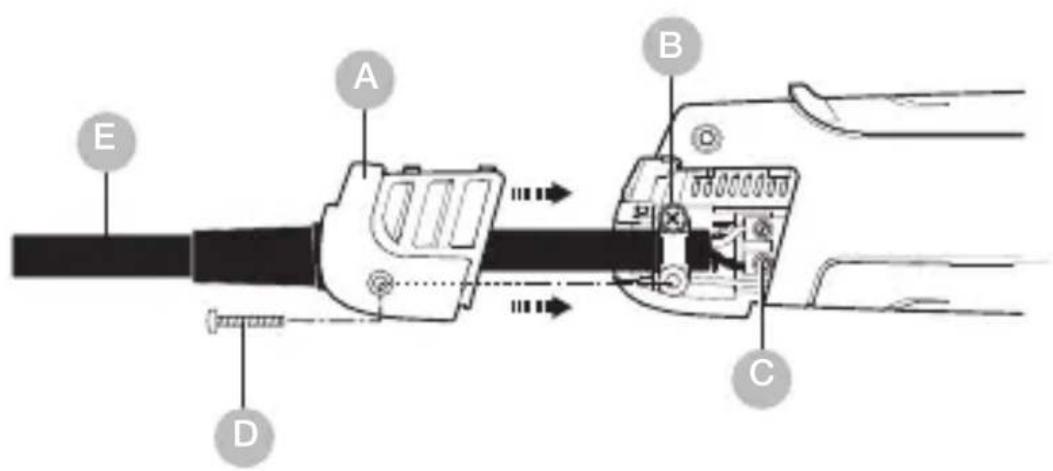

Če je omrežni kabel poškodovan, ga je mogoče brez težav zamenjati brez odpiranja ohišja:

6.1

E A B C D

Pomembno! Napravo odklopite od el. omrežja.

1. Vijak odpustite D in snemite pokrov A.
2. Odpustite vlečno razbremenitev B.
3. Odpustite omrežne sponke C.
4. Izvlecite kabel E.
5. Vstavite nov kabel in ga v obratnem vrstnem redu (1. privijačite omrežne sponke itd.) ponovno pritrdite.

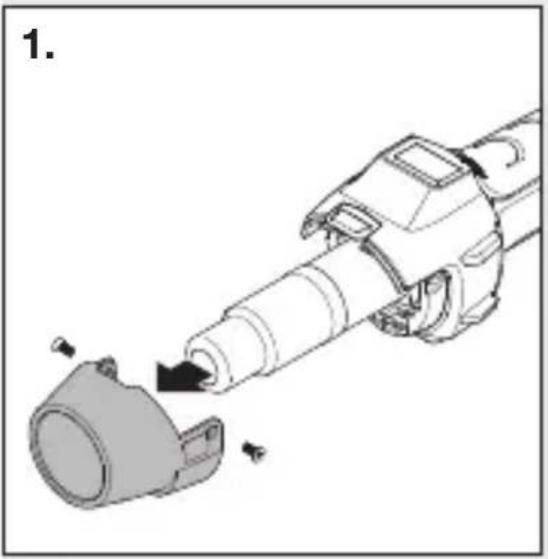

Menjava grelcev

Grelec HM 2620 E je samo vstavljen in ga lahko zamenjate z le nekaj koraki.

Zaščita pred pritekanjem prepreči nenamerni zagon puhala na vroči zrak po prekinitvi napajanja z energijo. Šele po ponovnem vklopu tipke za VKLOP/IZKLOP 8 je puhalo na vroči zrak spet pripravljeno na obratovanje.

Funkcija LOC

Da preprečite prestavitev izbranih nastavitev, je naprava HM 2620 E opremljena s funkcijo zaklepanja LOC (Lockable Override Control Funktion). Če želite izvedeti, kako lahko nastavite funkcijo LOC, pokličite naš servis.

7. Aplikacije

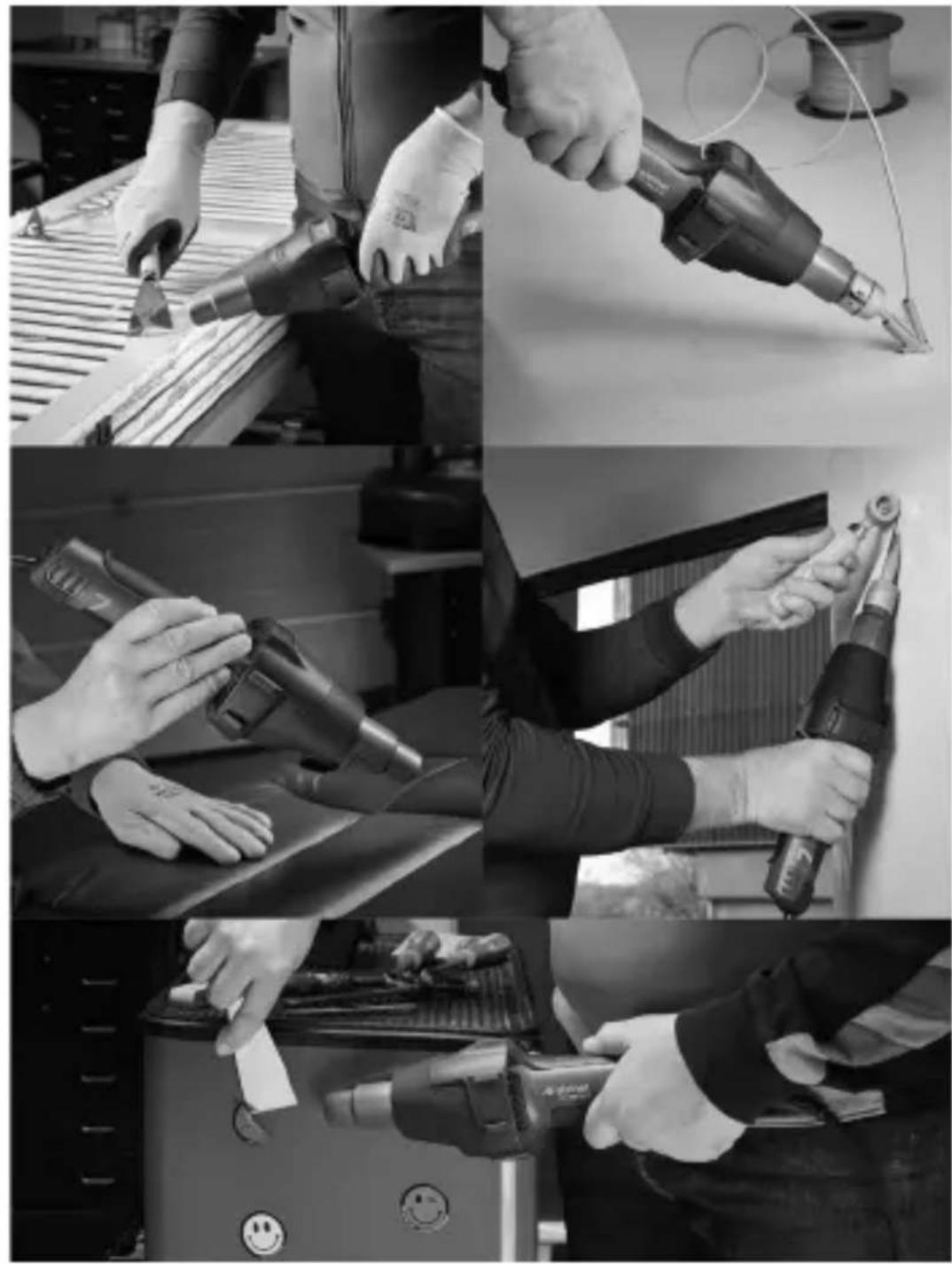

V nadaljevanju vam predstavljamo nekaj aplikacij za pihal-nike vročega zraka STEINEL.

7.1

• Varjenje bitumna.
  – Varjenje folij in ponjav.

• Varjenje talnih oblog iz PVC in linoleja.

• Obdelava termoplastičnih trdih materialov pri izdelavi plastičnih mas in posod.

• Oblikovanje termoplastičnih umetnih mas.
  – Sušenje vlažnih površin.
  – Aktiviranje in odpuščanje lepil in taljivih lepil.
  – Postopki sušenja in ogrevanja vseh vrst.

Pomoč za izbiro pravilne varilne žice pri varjenju umetnih mas

Material / Načini uporabe / Razpoznavne značilnosti

• Trdi PVC / Cevi, fittingi, plošče, gradbeni profili, tehnični kalupi 300 °C temperatura varjenja / Zogleni v plamenu, oster vonj, ropotajoč zvok
• Trdi PE (HDPE) polietilen / Kadi, košare, kanistri, izolacijski material, cevi 300 °C temperatura varjenja / Svetel rumen plamen, kapljice gorijo naprej, vonj po ugasnjeni sveči; ropotajoč zvok
• PP polipropilen / Odtočne cevi HT, kalupi sedišč, embalaža, deli za vozila 250 °C temperatura varjenja / Svetel plamen z modrim jedrom, kapljice gorijo še naprej, oster vonj; ropotajoč zvok
• ABS / Deli za vozila, ohišja naprav, kovčki, 350 °C temperatura varjenja / Črn, kosmičast ogenj, sladkoben vonj; ropotajoč zvok

8. Odstranjevanje

Električne aparate, opremo in embalažo je treba oddati v okolju prijazno ponovno predelavo.

Električnih aparatov ne odstranjujte s hišnimi odpadki!

Samo za države članice EU:

V skladu z veljavno Evropsko direktivo o izrabljenih električnih in elektronskih aparatih in njenim prenosom v nacionalno zakonodajo je električne aparate, ki niso več uporabni, treba zbirati ločeno in jih oddati v okolju prijazno ponovno predelavo.

Podjetje STEINEL GmbH izjavlja, da je pihalnik HM 2620 E skladen z Direktivo 2006/42/ES Celotno besedilo izjave EU o skladnosti je na voljo na naslednjem spletnem naslovu: www.steinel.de

10. Garancija proizvajalca

Kot kupcu so vam v skladu s 437. členom in nadaljnjimi členi Civilnega zakonika (BGB, Bürgerliches Gesetzbuch) na voljo zakonske garancijske pravice (naknadna izpolnitev, odstop od kupoprodajne pogodbe, zmanjšanje kupnine, odškodnina in nadomestilo za stroške). Naša garancijska izjava teh pravic ne krajša in ne omejuje. Poleg zakonske-ga garancijskega obdobja vam dajemo 5-letno garancijo na brezhibno sestavo in pravilno delovanje tega izdelka STEINEL-Professional-Sensorik. Jamčimo, da izdelek nima materialnih in tovarniških napak ali napak v sestavi. Jamčimo za delovanje vseh elektronskih sklopov in kablov ter za brezhibnost vseh uporabljenih materialov in njihovih površin.

Uveljavljanje:

Če želite izdelek reklamirati, pošljite cel izdelek s plačano poštnino in priložite originalni račun, ki vsebuje datum nakupa in poimenovanje izdelka, svojemu trgovcu ali neposredno na naš naslov: Nexum d.o.o.

Obrtniška ulica 11, 1370 Logatec. Priporočamo vam, da račun skrbno hranite do poteka garancijskega obdobja. Za transportne stroške in tveganja v okviru vračila družba STEINEL ne prevzema jamstva.

Informacije o uveljavljanju garancijskega primera najdete na naši spletni strani www.nexum.si / [e-mail]

Če imate garancijski primer ali vprašanje glede izdelka, nas lahko pokličete na telefonsko številko servisa [phone].

11. Tehnični podatki

- Omrežni priključek: 220–230 V, 50/60 Hz

- Moč: 2.300 W

– Temperatura: 50 – 700 °C, brezstopenjsko nastavljiv

- Količina zraka: 150–500 l/ min, brezstopenjsko nastavljiv

– ∅ Cev za izpihovanje zraka: 30 mm, uporaba profesionalnih šob

– Življenjska doba motorja: Ca. 10.000 ur

- Življenjska doba grelcev: Ca. 800 ur

– Prikaz preostale toplote: da

- Omrežni kabel: H07 RN-F 2X1 3,0 M

- Zaščitni razred: //

- Toplotna varovalka da

- Nivo emisij zvočnega tlaka: ≤ 70 dB (A)

- Skupna vrednost nihanja: ≤ 2,5m / s^2 I K = 0,08m / s^2

– Teža brez omrežnega kabla: 0,84 kg
