BRUGSANVISNING HM 2620 E KF SET STEINEL

1. Om dette dokument 158
2. Generelle sikkerhedsanvisninger 158

3. Apparatets dele 161

4. Idriftsættelse 163

5. Vedligeholdelse 166

6. Reparation 167

7. Anvendelser 170

8. Bortskaffelse 172

9. Overensstemmelseserklæring 172

10. Producentgaranti 173

11. Tekniske data 174

1. Om dette dokument

• Ophavsretligt beskyttet. Eftertryk, også i uddrag, kun med vores tilladelse.
• Vi forbeholder os ret til ændringer af hensyn til den tekniske udvikling.

Advarsel mod farer!

Advarsel om giftige gasser og risiko for antændelse!

Advarsel mod farer på grund af strøm!

2. Generelle sikkerhedsanvisninger

Fare, hvis brugsanvisningen ikke følges!

Denne vejledning indeholder vigtige informationer om sikker håndtering af enheden. Der gøres specifikt opmærksom på mulige farer. Manglende overholdelse kan medføre døden eller alvorlige kvæstelser.

• Læs vejledningen omhyggeligt.
  • Følg sikkerhedsanvisningerne.
• Opbevar vejledningen, så der er adgang til den.

Når du bruger elværktøj, skal følgende grundlæggende sikkerhedsforanstaltninger overholdes for at beskytte mod elektrisk stød, risiko for personskade og brand.

Hvis apparatet ikke håndteres forsigtigt, kan der opstå brand, eller personer kan komme til skade. Kontrollér apparatet for eventuelle skader (nettilslutningskabel, hus osv.) før ibrugtagning, og tag ikke apparatet i brug, hvis det er beskadiget. Apparatet må ikke betjenes uden opsyn. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Indledende idriftsættelse

Der kan komme lidt røg ved første brug. Røgen skyldes bindemidler, der frigøres fra varmelegemets isoleringsfolie på grund af varmen under den første brug. Apparatet skal placeres på sin sokkel for at sikre, at røgen hurtigt slipper ud. Arbejdsområdet skal være godt ventileret under den første brug. Den røg, der udsendes, er ikke skadelig!

• Udsæt ikke elværktøj for regn. Brug ikke elværktøjet, när det er fugtigt, eller i fugtige eller våde omgivelser.
• Vær forsigtig, når du bruger apparaterne i nærheden af brændbare materialer.
• Sigt ikke på det samme sted i længere tid ad gangen.
• Må ikke anvendes i nærheden af en eksplosiv atmosfære.
• Varme kan ledes til brændbare materialer, der er tildækket.

Advarsel mod farer på grund af strøm!

• Undgå kropskontakt med jordforbundne dele, f.eks. rør, radiatorer, komfurer, køleskabe.
• Efterlad ikke apparatet uden opsyn, mens det er i drift.

Opbevar dit værktøj sikkert.

- Efter brug skal du placere apparatet på en stående overflade og lade det køle af, før du pakker det væk.

• Ubrugt værktøj skal opbevares i et tørt, aflåst rum uden for børns rækkevidde.
• Dette apparat kan bruges af børn fra 8 år og opefter og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, hvis de er blevet overvåget eller instrueret i at bruge apparatet på en sikker måde og forstår de farer, der er forbundet med det.
• Børn må ikke lege med apparatet.
• Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.

Overbelast ikke dit værktøj!

• Du arbejder bedre og mere sikkert i det specificerede ydelsesområde.
• Bær ikke værktøjet i kablet, og brug det ikke til at trække stikket ud af stikkontakten.
• Beskyt kablet mod varme, olie og skarpe kanter.

Advarsel om giftige gasser og risiko for antændelse!

• For din egen sikkerheds skyld må du kun bruge tilbehør og redskaber, der er angivet i brugsanvisningen eller anbefalet eller angivet af værktøjsproducenten.
• Brug af andet værktøj eller tilbehør end det, der anbefales i betjeningsvejledningen eller i kataloget, kan udgøre en risiko for personskade for dig.

Reparationer må kun udføres af en kvalificeret elektriker

• Dette elværktøj overholder de relevante sikkerhedsforskrifter.
• Reparationer må kun udføres af en kvalificeret elektriker, da der ellers kan ske ulykker for brugeren.

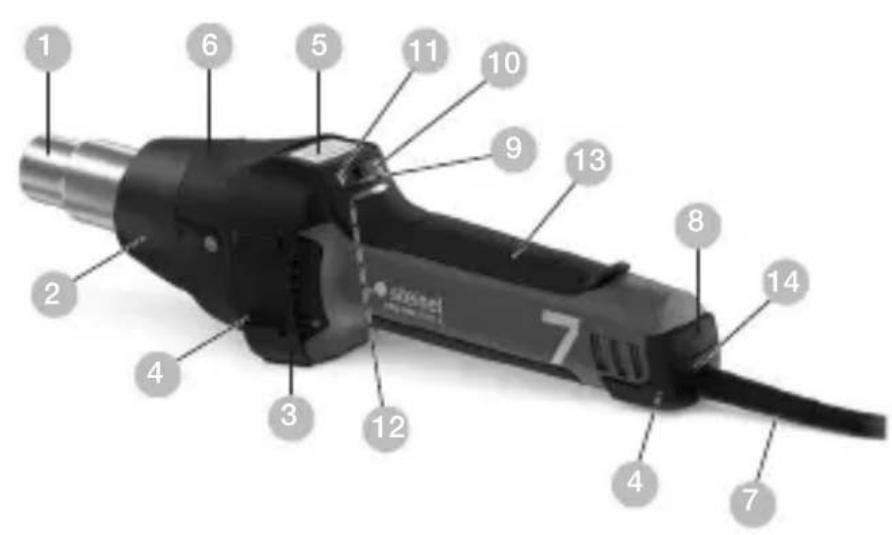

3. Apparatets dele

3.1

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Udblæsningsrør i specialstål
2 Aftageligt beskyttelsesrør
3 Luftindtag (inkl. finstøvfilter)
4 Softkappe, der sikrer, at apparatet står stabilt
5 LCD-display
6 EAftagelig kappe til påsætning af temperaturscanneren HM Scan PRO
7 Belastbar gummiledning
8 TAEND/SLUK-knap
9 Joystick (indstilling af temperatur og luftmængde)
10 Knap til luftmængdetilstand
11 Programvælger og hukommelsesknap
12 Restvarmeindikator
13 Behageligt softgreb
14 Udskiftelig netledning

Tilbehør

1 Runddyse 5 mm
2 Runddyse 10 mm
3 Runddyse 5 mm, forlænget
4 Vinkeldyse 20x2 mm

Vinkeldyse 20 x 2 mm, lige
5 Vinkeldyse 40x2 mm
6 Vinkeldyse 30x2 mm
7 Vinkeldyse 40 x 2 mm, perforeret
8 Fladdyse 60 x 2 mm til bitumen
9 Trykrulle 50 mm
10 Trykrulle 35 mm
11 Presenningsaks
12 Keleværktøj
13 Svejsesømslæde
14 Svejsedyse
15 Hurtigsvejsedyse 3 mm
16 Hurtigsvejsedyse 4 mm
17 Hurtigsvejsedyse 5 mm
18 Hurtigsvejsedyse 3 mm, med smal luftspalte
19 Hurtigsvejsedyse 4 mm, med smal luftspalte
20 Hurtigsvejsedyse 5 mm, med smal luftspalte
21 Fugehøvl
22 Kvartmåneformet kniv
23 Loddereflektordyse
24 Reflektordyse 20 mm
25 Reflektordyse 35 mm
26 Si-reflektordyse 35 x 20 mm
27 Si-reflektordyse 50x35 mm
28 Skalreflektordyse
29 HM Scan PRO

Sikkerhed:

• Apparatet er udstyret med en termobeskyttelse.
  – Ved overbelastning slukker termosikringen helt for apparatet.

4. Idriftsættelse

Bemærk venligst: Den nødvendige afstand til den genstand, der skal bearbejdes, afhænger af materialet og forarbejdningsmåden. Gennemfør altid først en test af luftmængde og temperatur! Med de udskiftelige dyser (se tilbehørssiden på omslaget) har du mulighed for at styre varmluften målrettet.

Vær forsigtig ved udskiftning af varme dyser! Hvis varmluftblæseren skal anvendes på fod, skal apparatet stå sikkert og på et rent underlag. Ved tænding dannes der kortvarige spændingsfald. Ved ugunstige forhold i el-nettet kan der forekomme påvirkninger af andre apparater. Ved netimpedanser mindre end 0,35 ohm forventes der ikke forstyrrelser.

1. Ibrugtagning

Tænd og sluk apparatet med TIL/FRA-kontakten 8 bag på grebet. Joystick 9 anvendes til at regulere temperaturen, luftmængden og blæserhastigheden.

2. Temperaturindstilling

Temperaturen kan indstilles i et område på 50-700 °C vha. joysticket i betjeningspanelet med LCD-visning. Den faktiske temperatur måles ved udblæsningsrørets udgang og vises på displayet. Joysticket 9 fungerer som taster med plus-minus-funktion. Med et kort tryk på "+/-"-joysticket kan den indstillede værdi øges/sænkes i trin á 10 °C. Når du trykker længere tid på joysticket, nås temperatur-værdierne hurtigere. Når den ønskede temperatur er valgt, tager det blæseren nogle få sekunder at nå den indstillede værdi - afhængigt af det valgte omdrejningstal/luftmængden. Den indstillede, nominelle temperatur vises i 3 sekunder på displayet. Derefter vises den aktuelle, faktiske temperatur på displayet. "°C/°F"-tegnet blinker, indtil den nominelle temperatur er nået. Skal temperaturen indstilles igen, bevæger du blot joysticket igen for at øge eller sænke værdien. Når varmluftblæseren slukkes, gemmes den senest indstillede værdi.

3. Indstilling af luftmængde

Du ændrer luftmængden ved først at trykke på knappen "Luftmængde" 10. Nu blinker ventilatorsymbolet. Derefter indstiller du med joysticket. Hvis du ikke ændrer luftmængden i 5 s, afsluttes indstillingen af luftmængden automatisk. Hvis du efter indstillingen af luftmængden igen trykker på knappen for luftmængde, afsluttes indstillingstilstanden for luftmængde med det samme. Luftmængden varierer fra min. 150 l/min til maks. 500 l/min.

4. Programdrift (P)

Fra fabrikken er der indstillet fire programmer for de hyppigste arbejdstyper. Tryk på tasten "P" for programdrift. Tallet 1 vises for program 1. Tryk igen på programknappen for at komme til program 2 – 4. Tryk igen for at gå tilbage til normal drift.

Forindstillede programmer

Program Temperatur °C Luft l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Hukommelsesfunktion (S)

De fire programmers værdier kan altid ændres og gemmes. Tryk på programknappen "P" 11, indtil det program, der skal ændres, vises. Indstil den ønskede temperatur og luftmængde. Hukommelsessymboleti LCD-displayet blinker for at vise, at det valgte brugerprogram er ændret. Tryk på programvælgeren, og hold den nede for at gemme denne indstilling i det valgte brugerprogram. Hukommelsessymbolet fortsætter med at blinke i ca. 2 s Når hukommelsessymbolet lyser permanent, er de indlæste værdier gemt i programmet. For at vende tilbage til den normale funktion skal du holde programknappen nede, indtil programsymbolet på displayet er forsvundet.

Registrering af temperatur på emnet

Vi anbefaler STEINELs temperaturscanner HM Scan PRO til registrering af temperaturen.

5. Vedligeholdelse

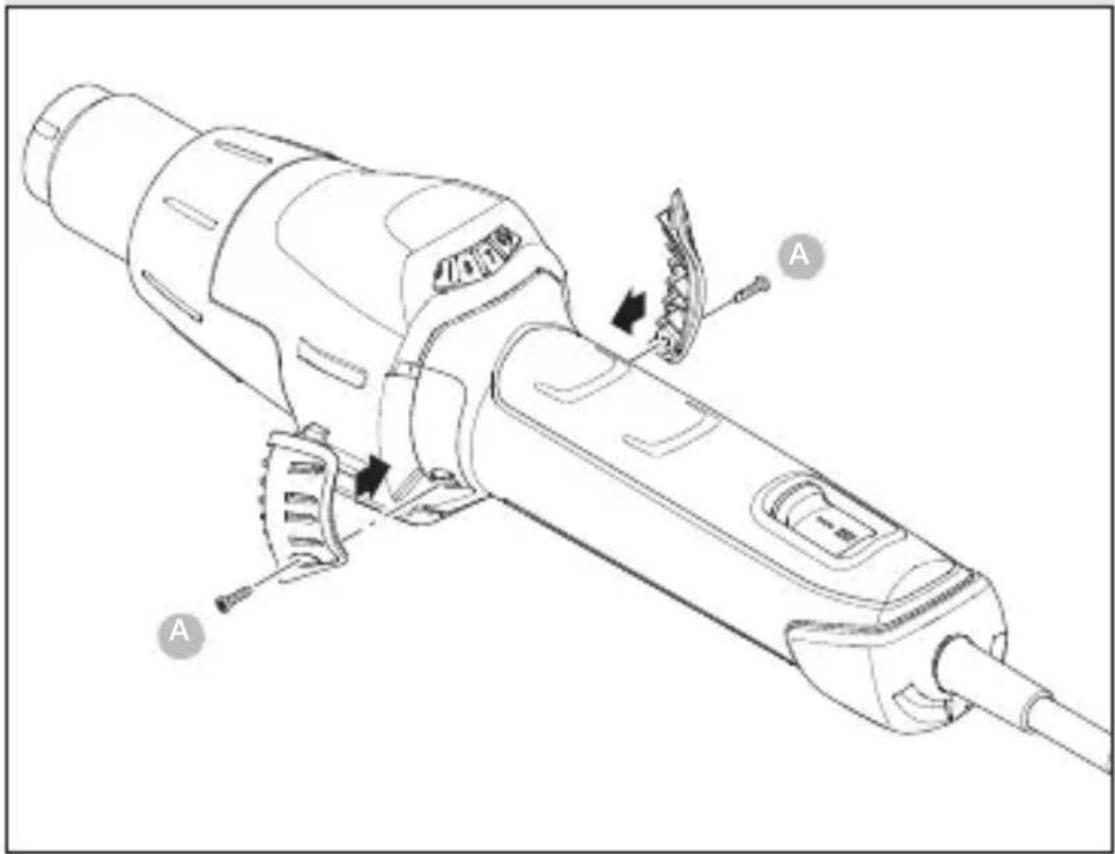

Finstøvfilter

Der følger et finstøvfilter 3 med HM 2620 E. Løsn luftindtaget for at montere filtret, og læg et filter i. Ved rengøring (med trykluft) skal skruerne (a) løsnes, dækslet afmonteres og filtret tages ud.

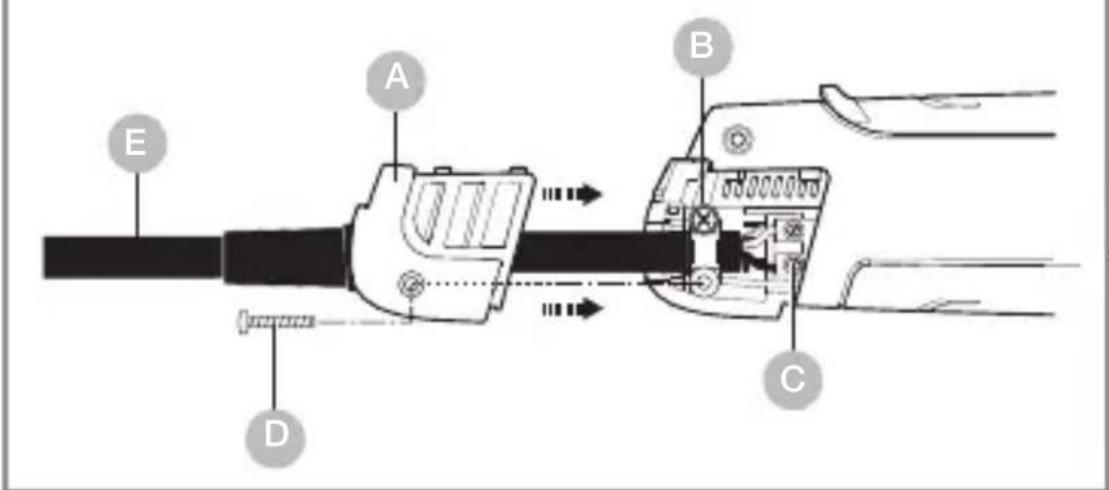

Udskiftning af ledning

Hvis el-ledningen er beskadiget, kan den nemt udskiftes uden at åbne kabinettet.

6.1

E A B C D

DK

Vigtigt! Træk stikket ud af kontakten.

1. Løsn skruen D og træk dækslet A af.
2. Løsn trækaflastningen B.
3. Løsn klemmerne c.
4. Træk ledningen ud E.
5. Sæt en ny ledning i, og fastgør den i omvendt rækkefølge (1. skru klemmerne fast etc.).

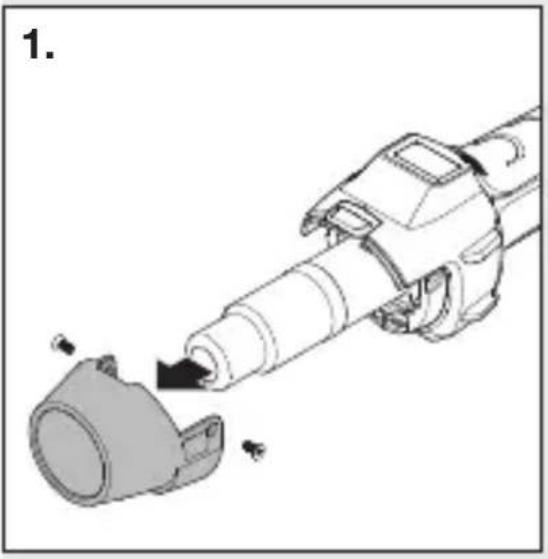

Udskiftning af varmelegeme

Varmelegemet HM 2620 E er trykket på og kan nemt udskiftes med et snuptag.

1. Vigtigt! Træk stikket ud af kontakten.
2. Løsn skruerne fra beskyttelsesrøret (Fig. 1).
3. Fjern beskyttelsesrøret (Fig. 1).
4. Løsn de 4 skruer for enden af beskyttelsesrøret (Fig. 2).
5. Tag varmelegemet af, og sæt et nyt på (Fig. 2/3).
6. Montér beskyttelsesrøret igen (Fig. 3).
7. Skru beskyttelsesrøret fast (Fig. 4).

Andre funktionen

Genstartbeskyttelse

Genstartbeskyttelsen forhindrer, at varmluftblæseren gen- starter utilsigtet efter en strømafbrydelse. Varmluftblæseren er først driftsklar, når du har trykket på TIL/FRA-tasten 8.

LOC-funktion

For at undgå at de valgte indstillinger ændres ved et uheld, er HM 2620 E forsynet med funktionen lockable override control (LOC). ∅nsker du at vide mere om, hvordan LOC-funktionen kan indstilles, kan du kontakte vores service.

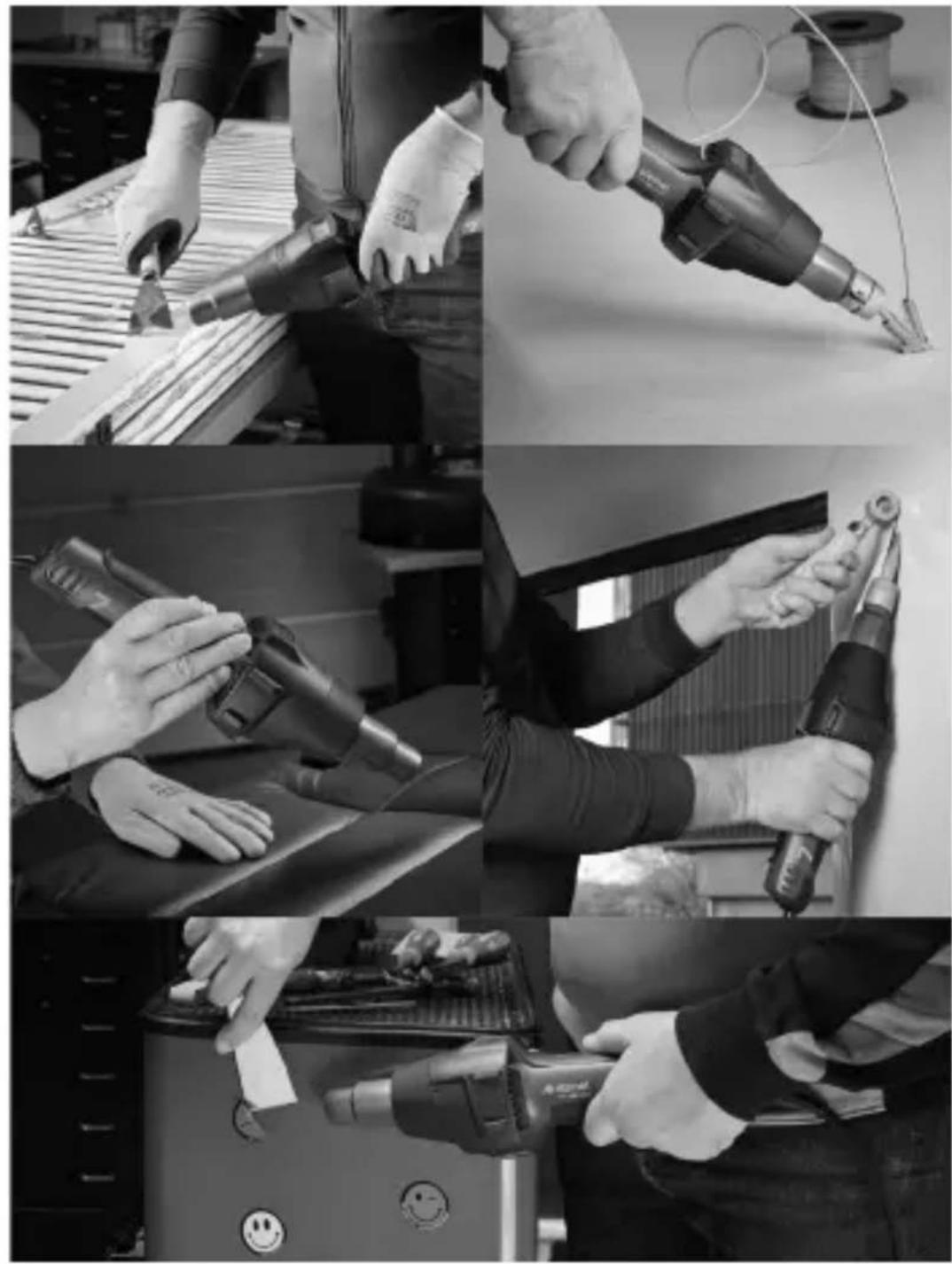

7. Anvendelser

Nedenfor ses nogle af STEINEL-varmluftblæserens anvendelsesområder.

7.1

– Svejsning af bitumen.
– Svejsning af folier og presenninger.
- Svejsning af PVC-gulvbelægninger og linoleum.

• Forarbejdning af alle termoplastiske hårdmaterialer i plast- og beholderkonstruktion.
  – Formning af termoplastiske kunststoffer.
  – Tørring af fugtige overflader.
• Aktivering og opløsning af klæbestoffer og smeltelim.
  – Tørrings- og opvarmningsprocesser af enhver art.

Hjælp til valg af den rigtige svejsetråd ved svejsning af plast

• Hårdt PVC / Rør, fittings, plader, byggeprofiler, tekniske formdele, 300 °C svejsetemperatur / Forkuller i flammen, skarp lugt; raslende lyd
• Hårdt PE (HDPE) Polyethylen / Baljer, kurve, dunke, isolationsmateriale, rør, 300 °C svejsetemperatur / Lys gul flamme, dråber fortsætter med at brænde, lugter af nyslukket stearinlys; raslende lyd
• PP Polypropylen / Højtryks-afløbsrør, sæder, emballage, bildele, 250 °C svejsetemperatur / Lys flamme med blå kerne, dråber fortsætter med at brænde, skarp lugt; raslende lyd
• ABS / Bildele, kabinetter, kufferter, 350 °C svejsetemperatur / Sort røg i flager, sødlig lugt; raslende lyd

8. Bortskaffelse

Smid ikke elapparater ud sammen med hus- holdningsaffaldet!

Kun for EU-lande:

I henhold til det europæiske direktiv om kasserede el- og elektronikapparater og direktivets implementering i national lovgivning skal kasserede elapparater indsamles separat og bortskaffes til miljøvenlig genvinding.

9. Overensstemmelseserklæring

STEINEL GmbH erklærer hermed, at varmluftblæseren HM 2620 E er i overensstemmelse med direktiv 2006/42/ EF. Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse: www.stinel.de

10. Producentgaranti

Som køber har du de lovbestemte rettigheder over for sælger. Såfremt disse rettigheder eksisterer i dit land, hverken afkortes eller begrænses de af vores garantierklæring. Vi giver 5 års garanti for fejlfri og korrekt funktion på dit STEINEL-Professional-sensorteknologi-produkt. Vi garante-rer, at dette produkt ikke har materiale-, produktions- eller konstruktionsfejl. Vi giver garanti for alle elektroniske komponenters og kablers funktionsevne og for, at alle anvendte materialer og disses overflader ikke har mangler.

Fremsættelse af krav:

Hvis du vil fremsætte en reklamation over dit produkt, bedes du sende produktet komplet og fragtfrit med den originale købsdokumentation, som skal indeholde købsdato og produktbetegnelse, til din forhandler Wexøe A/S, Installation Division, Lejrvej 31, DK-3500 Værløse. Vi anbefaler, at du opbevarer din købsdokumentation sikkert, indtil garantiperioden er udløbet. Roliba A/S hæfter ikke for transportomkostninger og risici under returneringen af produktet.

Du finder informationer om gennemførelse af et garantikrav på vores hjemmeside www.wexoe.dk Hvis du har et garantitilfælde eller et spørgsmål til dit produkt, kan du altid ringe på tlf. ([phone].

11. Tekniske data

• Nettilslutning: 220 - 230 V, 50/60 Hz
• Effekt: 2.300 W
  – Temperatur: 50–700 °C, kan justeres trinlöst

- Luftmængde: 150–500 l/ min, kan justeres trinløst

• Luftryk: 4.000 Pa
• ∅ udblæsningsrør: 30 mm, anvendelse af Professional-dyser
• Motorens levetid: Ca. 10.000 timer
  – Varmelegemets levetid: Ca. 800 timer

– Restvarmeindikator: Ja
- Netledning: H07 RN-F 2X1 3,0 M
- Beskyttelsesklasse: //
- Termosikring Ja
- Støjniveau: ≤ 70 dB (A)
- Samlet svingningsværdi: ≤ 2,5m / s^2 I K = 0,08m / s^2
- Vægt uden netledning: 0,84 kg
