GEBRUIKSAANWIJZING HM 2620 E KF SET STEINEL

1. Over dit document 63
2. Algemene veiligheidsvoorschriften 63
3. Apparaatelementen 66
4. Ingebruikname 68
5. Onderhoud 71
6. Reparatie 72
7. Toepassingsmogelijkheden 75
8. Verwijderen 77
9. Conformiteitsverklaring 77
10. Fabrieksgarantie 78
11. Technische gegevens 81

1. Over dit document

- Rechten uit het auteursrecht voorbehouden. Vermenig-vuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. - Wijzigingen in het kader van de technische vooruitgang voorbehouden.

Waarschuwing voor gevaar!

Waarschuwing voor gevaren door milieu-invloeden!

Waarschuwing voor giftige gassen en ontstekingsgevaar!

Waarschuwing voor risico's door elektriciteit!

2. Algemene veiligheidsvoorschriften

Gevaar door het niet naleven van de gebruiksaanwijzing!

Deze gebruiksaanwijzing bevat belangrijke informatie inzake een veilige omgang met het apparaat. Er wordt in het bijzonder gewezen op mogelijke risico's. Indien deze informatie niet wordt nageleefd kan dit ernstig lichamelijk letsel en zelfs de dood tot gevolg hebben.

• Gebruiksaanwijzing zorgvuldig doorlezen.
• Veiligheidsvoorschriften naleven.
• Toegankelijk bewaren.

Bij het gebruik van elektrisch gereedschap moeten de volgende basisveiligheidsmaatregelen in acht worden genomen ter bescherming tegen elektrische schokken, letsel en brand.

Als er niet voorzichtig met het apparaat wordt omgegaan, kan er brand ontstaan of kunnen mensen gewond raken. Controleer het apparaat voor ingebruikname op beschadigingen (netsnoer, behuizing, enz.) en neem het apparaat niet in gebruik als het beschadigd is. Gebruik het apparaat niet zonder toezicht. Kinderen moeten onder toezicht staan om te voorkomen dat ze met het apparaat spelen.

Eerste ingebruikname

Bij het eerste gebruik kan er wat rook vrijkomen. De rook wordt veroorzaakt door bindmiddelen die vrijkomen uit de isolerende folie van het verwarmingselement door de warmte tijdens het eerste gebruik. Het apparaat moet op zijn basis worden geplaatst om ervoor te zorgen dat de rook snel ontsnapt. De werkruimte moet tijdens het eerste gebruik goed geventileerd worden. De rook die vrijkomt is niet schadelijk!

Gevaar door milieu-invloeden!

• Stel elektrisch gereedschap niet bloot aan regen. Gebruik elektrisch gereedschap niet als het vochtig is of in een vochtige of natte omgeving.
• Wees voorzichtig bij het gebruik van de apparaten in de buurt van ontvlambare materialen.
• Richt niet langdurig op dezelfde plek.
• Niet gebruiken in de aanwezigheid van een explosieve atmosfeer.
• Hitte kan worden geleid naar brandbare materialen die bedekt zijn.

Waarschuwing voor risico's door elektriciteit!

• Vermijd lichamelijk contact met geaarde onderdelen, zoals leidingen, radiatoren, fornuizen, koelkasten.
• Laat het apparaat niet onbeheerd achter terwijl het in werking is.

Berg je gereedschap veilig op.

• Berg je gereedschap veilig op.
• Plaats het apparaat na gebruik op een staand oppervlak en laat het afkoelen voordat u het opbergt.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met beperkte fysieke, zintuiglijke of mentale capaciteiten of een gebrek aan ervaring en kennis, als zij onder toezicht staan of instructie hebben gekregen over het veilige gebruik van het apparaat en de gevaren begrijpen.
• Kinderen mogen niet met het apparaat spelen.
• Reiniging en gebruikersonderhoud mogen niet worden uitgevoerd door kinderen zonder toezicht.

Overbelast je gereedschap niet!

• Je werkt beter en veiliger in het opgegeven prestatiebereik.
• Draag het apparaat niet aan de kabel en gebruik het niet om de stekker uit het stopcontact te trekken.
• Bescherm de kabel tegen hitte, olie en scherpe randen.

Kijk uit voor giftige gassen en ontstekingsgevaar!

• Gebruik voor uw eigen veiligheid alleen accessoires en hulpstukken die in de handleiding staan of die worden aanbevolen of gespecificeerd door de fabrikant van het gereedschap.
• Het gebruik van andere gereedschappen of accessoires dan aanbevolen in de gebruiksaanwijzing of in de catalogus kan leiden tot persoonlijk letsel.

Reparaties alleen door een gekwalificeerde elektricien

• Dit elektrische gereedschap voldoet aan de relevante veiligheidsvoorschriften.
• Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde elektricien, anders kunnen er ongelukken gebeuren voor de gebruiker.

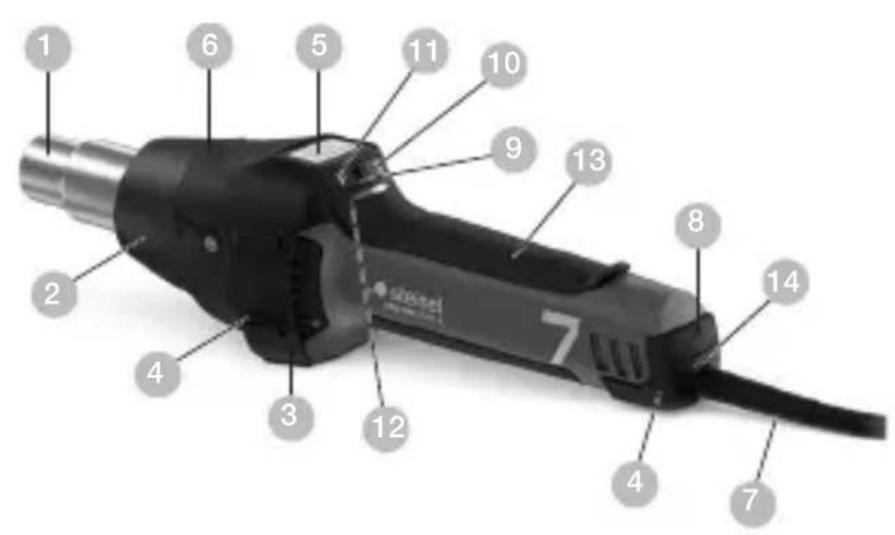

3. Apparaatelementen

3.1

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1 Roestvrijstalen uitblaasmondstuk
2 Afneembare beschermhuls
3 Luchtinlaat (incl. fijnstofffilter)
4 Softommanteling voor glijvaste stand
5 LCD-display
6 Verwijderbaar kapje voor plaatsing van de temperatuur-scanner HM Scan PRO
7 Belastbare rubberen kabel
8 AAN/UIT-knop
9 Joystick (instelling temperatuur en luchthoeveelheid)
10 Toets voor modus luchthoeveelheid
11 Programmakeuzetoets en geheugentoets
12 Aanduiding restwarmte
13 Aangename softgreep
14 Netsnoer verwisselbaar

Accessoires

1 Rond mondstuk 5 mm
2 Rond mondstuk 10 mm
3 Rond mondstuk 5 mm, verlengdt
4 Vlak hoekmondstuk 20 x 2 mm
Vlak hoekmondstuk 20 x 2 mm, recht
5 Vlak hoekmondstuk 40 x 2 mm
6 Vlak hoekmondstuk 30 x 2 mm
7 Vlak hoekmondstuk 40 x 2 mm, geperforeerd
8 Vlak hoekmondstuk 60 x 2 mm voor bitumen
9 Aandrukrol 50 mm
10 Aandrukrol 35 mm
11 Zeilschaar
12Kehlfix
13Lasnaadslede
14Lasschoen
15 Snellasschoen 3 mm
16 Snellasschoen 4 mm
17 Snellasschoen 5 mm
18 Snellasschoen 3 mm, met smalle luchtsleuf
19 Snellasschoen 4 mm, met smalle luchtsleuf
20 Snellasschoen 5 mm, met smalle luchtsleuf
21 Guts
22 Sikkelmes
23 Soldeerreflectormondstuk
24 Reflectormondstuk 20 mm
25 Reflectormondstuk 35 mm
26 Zeefreflectormondstuk 30x20 mm
27 Zeefreflectormondstuk 50x35 mm
28 Schalenreflectormondstuk
29 HM Scan PRO

Voor uw veiligheid:

• Dit apparaat is voorzien van een thermobeveiliging.
• De thermobeveiliging schakelt het apparaat bij overbelasting helemaal uit.

4. Ingebruikname

Let op: de afstand t.o.v. het te bewerken voorwerp is afhankelijk van het materiaal en de toepassing. Voer altijd eerst een test uit met de luchtstroom en de temperatuur! Met de als toebehoren verkrijgbare opzetmondstukken (zie de pagina Accessoires op de omslag) kan de hete lucht precies worden gestuurd.

Wees voorzichtig bij het verwisselen van hete mondstukken! Als u het heteluchtpistool wilt neerzetten, moet u erop letten dat het apparaat goed en stevig op een schone ondergrond staat. Inschakelprocessen genereren korte spanningsdalingen. Bij ongunstige stroomnetomstandigheden kan de werking van andere apparaten nadelig worden beïnvloed. Bij netimpedanties kleiner dan 0,35 Ohm zijn geen storingen te verwachten.

1. Ingebruikname

Het apparaat wordt met de AAN/UIT-schakelaar 8 aan de achterkant van de greep in- en uitgeschakeld. Met de joystick 9 worden de temperatuur en de luchthoeveelheid resp. het toerental van de ventilator geregeld.

2. Temperatuurinstelling

De temperatuur kan met de joystick in een bereik van 50 – 700 °C via de temperatuur instelling op het lcd-display worden ingesteld. De daadwerkelijke temperatuur wordt bij de uitgang van het uitblaasmondstuk gemeten en op het display getoond. De joystick 9 dient als invoerto-ets met plus-/min-functie.

Door kort te drukken op de ‘+/-’ van de joystick kan de ingestelde waarde in stappen van 10 °C worden verhoogd of verlaagd. Langer drukken op de joystick zorgt ervoor dat de temperatuur sneller bereikt wordt. Als de gewenste temperatuur ingesteld is, duurt het enkele seconden, afhankelijk van gekozen toerental/luchtstroom, voordat het heteluchtpistool de ingestelde waarde bereikt. De ingestel-de temperatuur verschijnt circa 3 seconden op het display.

Daarna wordt de daadwerkelijke temperatuur aangegeven. Het °C/°F'-teken blijft kinpperen ne ZOLANG tot de gewenste temperatuur is BEREIKT.

Als u de temperatuur opnieuw wilt instellen, moet u gewoon weer de joystick bewegen om de waarde te verhogen of verlagen. Na het uitschakelen van het hetelucht-pistool blijft de laatste ingestelde waarde gehandhaafd.

3. Luchtstroom instellen

Om de luchthoeveelheid te veranderen, drukt u eerst op de knop voor de luchthoeveelheidmodus 10; het ventilator-symbool knippert. Daarna voert u de instelling uit met de joystick. Als de luchthoeveelheid 5 seconden niet wordt veranderd, verlaat u automatisch de instelmodus voor de luchtstroom. Wanneer na het instellen van de luchtstroom opnieuw op de luchthoeveelheidtoets wordt gedrukt, wordt de instelmodus voor de luchtstroom onmiddellijk verlaten. De luchthoeveelheid varieert van min. 150 l/min tot max. 500 l/min.

4. Programmawerking (P)

Er zijn af fabriek vier programma's voor de meest uitgevoerde werkzaamheden ingesteld. Druk op toets 'P' voor programmawerking. Cijfer 1 verschijnt voor programma 1. Door verder op de programmatoets te drukken komt u bij de programma's 2 – 4. Door opnieuw te drukken keert u weer terug bij normaal bedrijf.

Vooraf ingestelde programma's

Programma Temperatuur °C Lucht l/min.
1 250 °C ca.	350
2 350 °C ca.	400
3 450 °C ca.	500
4 550 °C ca.	400

5. Geheugenfunctie (S)

De waarden van de vier programma's kunnen altijd veranderd en opgeslagen worden. Druk daarvoor eerst op programmatoets 'P' 11, tot het te veranderen programma wordt getoond. Stel nu de gewenste temperatuur en de luchtstroom in. Het geheugensymbool op het display knippert om aan te geven dat het gekozen gebruikers-programma werd veranderd. Om deze instelling op te slaan in het gekozen gebruikersprogramma moet de programmakeuzetoets ingedrukt worden gehouden. Het geheugensymbool knippert nog ca. 2 sec. Als het geheugensymbool blijft branden zijn de ingevoerde waardes in het programma opgeslagen. Om terug te keren naar de normale functie moet u op de programmatoets drukken tot het programmasymbool op het display is verdwenen.

Temperatuurregistratie op het werkstuk

Voor de temperatuurregistratie op het werkstuk adviseren wij de STEINEL temperatuurscanner HM Scan PRO.

5. Onderhoud

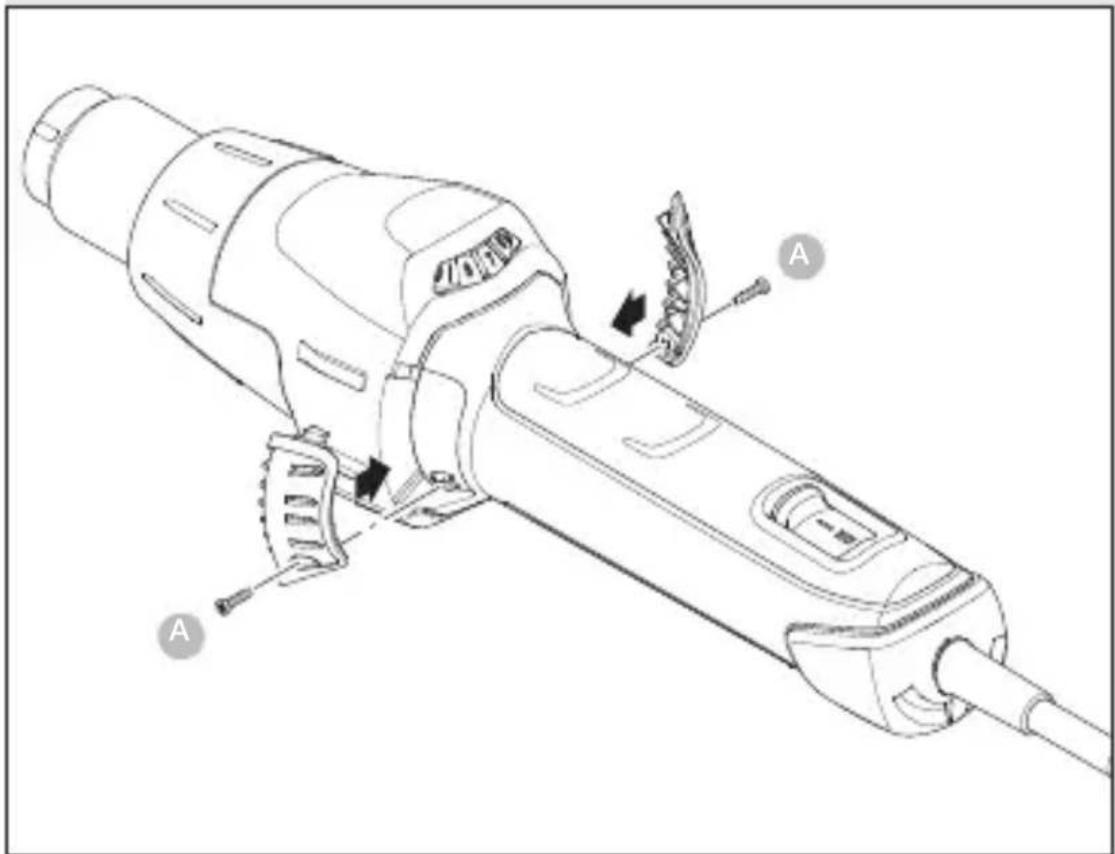

Fijnstofffilter

Bij de HM 2620 E wordt een fijnstofffilter 3 geleverd. Bij de montage de luchtinlaat losmaken en het filter plaatsen. Draai voor de reiniging (met perslucht) de schroeven (a) los, neem de afdekking af en verwijder het filter.

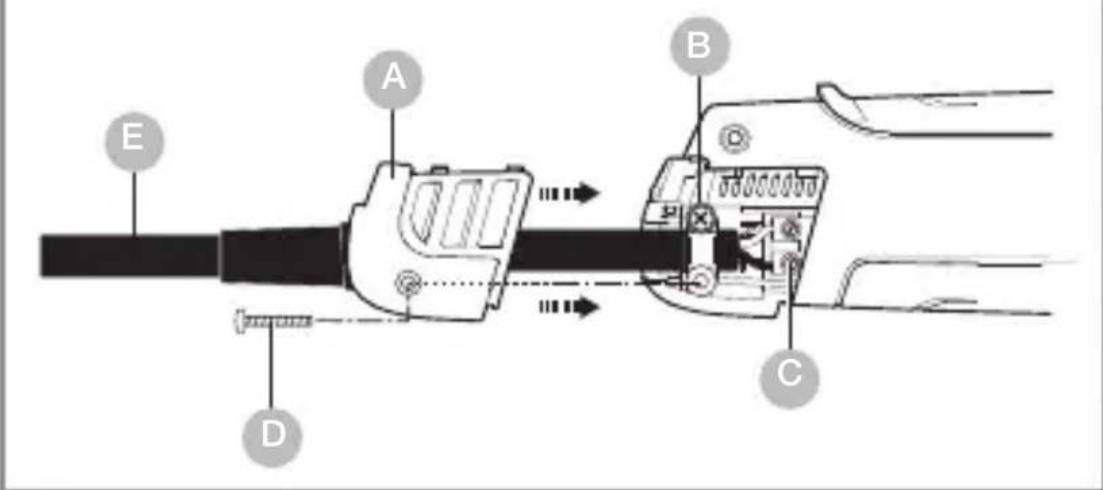

Vervanging van de kabel

Als de kabel vervangen moet worden, kan deze zonder de behuizing te openen gemakkelijk worden vervangen:

6.1

E A B C D

Belangrijk! De stekker uit het stopcontact trekken.

1. Schoef D losmaken en afdekkapje A verwijderen.
2. Trekontlasting B losmaken.
3. Voedingsklemmen C losmaken.
4. Kabel E eruit trekken.
5. Nieuwe kabel PLAATSEN en in omgekeerde volgorde (1. voedingsklemmen vastschroeven etc.) weer bevestigen.

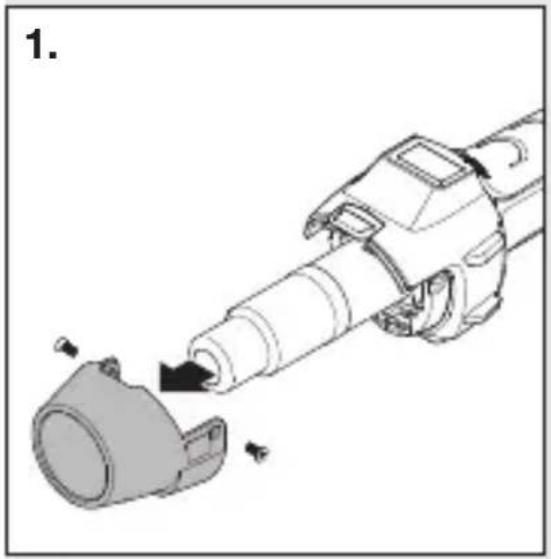

Verwisselen van de verwarming

Het verwarmingselement van de HM 2620 E is ingestoken en kan met slechts enkele handelingen worden verwisseld.

NL

1. Belangrijk! De stekker uit het stopcontact trekken.
2. Schroeven van de beschermhuls losdraaien (Afb. 1).
3. Beschermhuls verwijderen (Afb. 1).
4. De 4 schroeven aan het einde van het uitblaasmondstuk losdraaien (Afb. 2).
5. Verwarming uitnemen en vervangen door een nieuwe verwarming (Afb. 2/3).
6. Verwarming weer vastschroeven (Afb. 3).
7. Beschermhuls vastschroeven (Afb. 4).

Andere functies

Bescherming tegen automatisch inschakelen

De bescherming tegen automatisch inschakeleng voorkomt dat het heteluchtpistool na een stroomonderbreking opnieuw inschakelt. Pas door opnieuw op de AAN/UIT-schakelaar 8 te drukken, is het heteluchtpistool weer gebruiksklaar.

LOC-functie

Om te voorkomen dat de instellingen per ongeluk worden versteld, beschikt de HM 2620 E over de Lockable Override Control functie (LOC). Neem a.u.b. contact op met onze serviceafdeling, als u meer te weten wilt komen over hoe de LOC functie kan worden ingesteld.

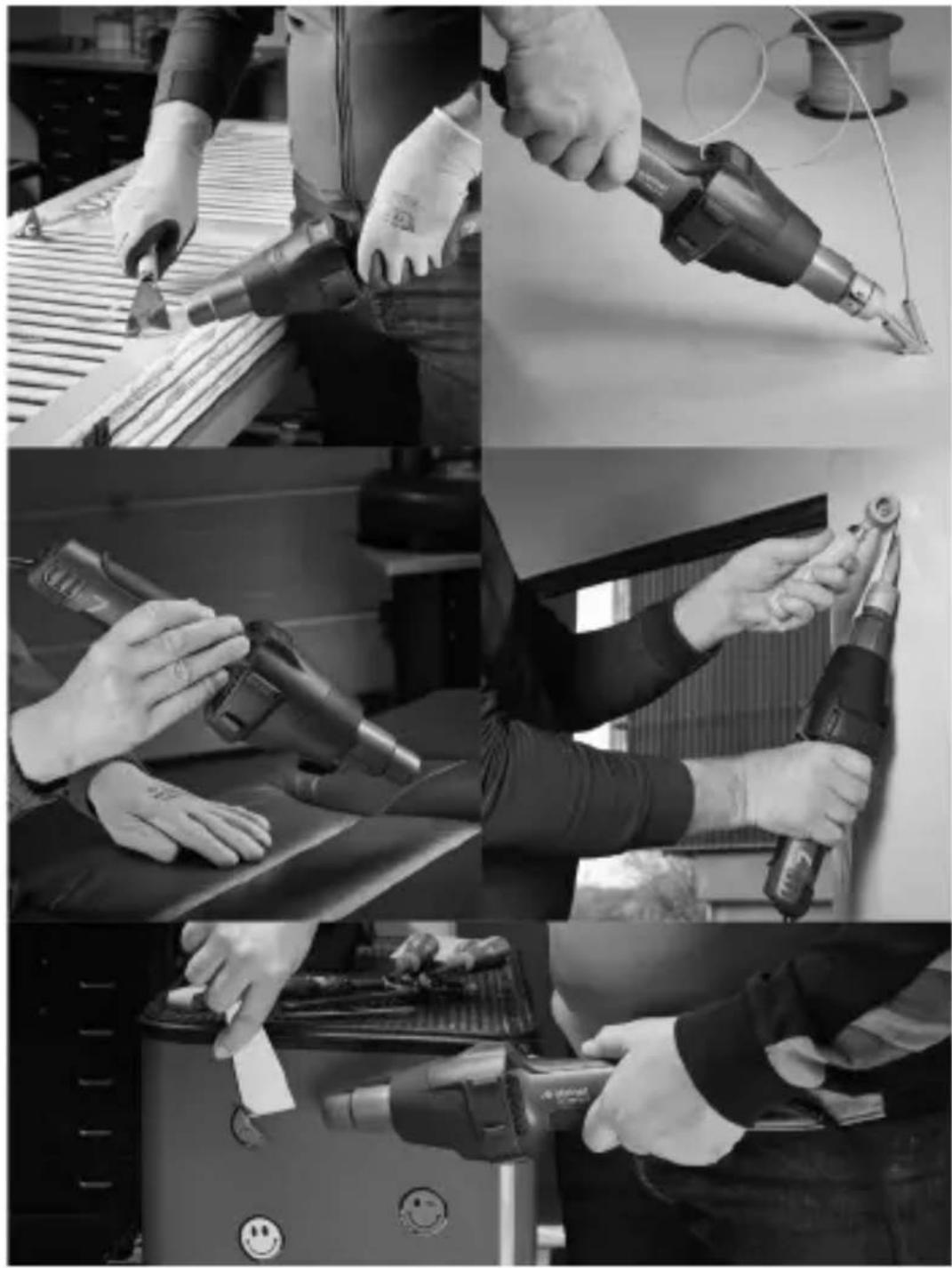

7. Toepassingsmogelijkheden

Hieronder tonen we enkele toepassingen voor STEINEL heteluchtblazers.

NL

7.1

• Bitumen lassen.
• Versmelten van folie en dekzeil.

• Versmelten van PVC-vloeren en linoleum.

• Verwerken van alle thermoplastische, harde materialen in de kunststof- en kuipenbranche.
  – Vervormen van thermoplastische kunststof.
  – Drogen van vochtige oppervlakken.

• Activeren en losmaken van kleefstoffen en smeltlijm.
• Alle soorten droog- en opwarmprocessen.

Hulp bij het kiezen van de juiste lasdraad bij het kunststof lassen

Materiaal / Toepassingen / Herkenningskenmerken

• PVC hard / Buizen, fittings, platen, bouwprofielen, technisch gevormde delen, 300 °C lastemperatuur / Verkoold in de vlam, bijtende geur; rammelend geluid
• PE hart (HDPE) polyethyleen / Kuipen, manden, jerrycans, isolatiemateriaal, buizen, 300 °C lastemperatuur / Lichte, gele vlam, druppels branden verder, ruikt naar een uitgaande kaars; rammelend geluid
• PP polypropyleen / HT-afvoerbuizen, kunststof zittingen, verpakkingen, auto-onderdelen, 250 °C lastemperatuur / Lichte vlam met blauwe kern, druppels branden verder, bijtende geur; rammelend geluid
• ABS / Auto-onderdelen, apparaatbehuizingen, koffers, 350 °C lastemperatuur / Zwarte, dikke rook, zoete geur; rammelend geluid

8. Verwijderen

Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden.

Doe elektrische apparaten niet bij het huisvuill!

Alleen voor EU-landen:

Conform de geldende Europese richtlijn voor gebruikte elektrische en elektronische apparatuur en hun implementatie in het nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingezameld en milieu-vriendelijk gerecycled te worden.

9. Conformiteitsverklaring

STEINEL GmbH verklaart hierbij dat de heteluchtblazer HM 2620 E voldoet aan richtlijn 2006/42/EG.

De volledige tekst van de EU-conformiteitsverklaring vindt u op het volgende internetadres:

www.steinel.de

10. Fabrieksgarantie

Fabrieksgarantie van de firma STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als klant graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebreken die aantoonbaar te wijten zijn aan materiaal- of fabricagefouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL Professional-producten die in Nederland worden gekocht en gebruikt.

Onze garantiediensten voor consumenten

De volgende regelingen zijn van toepassing op consumen- ten. Een consument is iedere natuurlijke persoon die bij afsluiting van de koop niet in uitoefening van zijn commercièle of zelfstandige beroep handelt.

U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervangen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen: 5 jaar

voor hetelucht- en smeltlijmproducten: 1 jaar

vanaf de datum van aankoop van het product.

Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico's van de retourzending.

Onze garantiediensten voor ondernemers

De volgende regelingen zijn van toepassing op onderne- mers. Een ondernemer is een natuurlijke of rechtspersoon of een personenvennootschap met rechtspersoonlijkheid, die bij afsluiting van de koop in uitoefening van zijn com- merciële of zelfstandige beroep handelt.

Wij hebben de keuze om de garantie te verlenen door de gebreken kosteloos te verhelpen, het product kosteloos te vervangen (eventueel door een opvolgend model van dezelfde of betere kwaliteit) of een creditnota uit te schrijven.

De garantieperiode voor het door u gekochte STEINEL Professional-product bedraagt voor sensoren, breedstralers, buiten- en binnenarmaturen: 5 jaar voor hetelucht- en smeltlijmproducten: 1 jaar vanaf de datum van aankoop van het product.

In het kader van de garantieservice dragen wij niet uw kosten die noodzakelijk zijn voor de uitvoering achteraf en dragen wij niet uw kosten voor de verwijdering van het defecte product en de installatie van een vervangend product.

Wettelijke rechten bij gebreken, kosteloosheid

De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consumenten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos.

Uitzonderingen op de garantie

Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen.

Verder is garantie uitgesloten:

• bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of gebreken aan het STEINEL Professional-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,
• bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd,
• wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt worden door het gebruik van accessoires, aanvullende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn,
• indien het onderhoud en de verzorging van de producten niet conform de bedieningshandleiding werden uitgevoerd,
• wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd,
  – bij transportschade of -verliezen.

Geldigheid van het Duitse recht

Op deze voorwaarden is Duits recht van toepassing, het Weens Koopverdrag (CISG) wordt uitgesloten.

Garantie claimen

Indien u aanspraak wilt maken op de garantie, stuur uw product dan samen met het originele aankoopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daarom uw aankoopbewijs zorgvuldig te bewaren tot de garantieperiode is verlopen.

• Netaansluiting: 220 - 230 V, 50/60 Hz
• Vermogen: 2.300 W
• Temperatuur: 50–700 °C, traploos instelbaar
• Luchthoeveelheid: 150–500 l/ min, traploos instelbaar
• Luchtdruk: 4.000 Pa
• ∅ uitblaasmondstuk: 30 mm, gebruik van 'Professional'-mondstukken
  – Levensduur motor: ca. 10.000 uur
  – Levensduur verwarming: ca. 800 uur

– Aanduiding restwarmte: ja

- Netsnoer: H07 RN-F 2X1 3,0 M

- Veiligheidsklasse: //

– Thermobeveiliging ja

- Emissie-geluidsdrukniveau: ≤ 70 dB (A)

- Totale trillingswaarde: ≤ 2,5m / s^2 I K = 0,08m / s^2

– Gewicht zonder snoer: 0,84 kg
